Компрессор для паяльной станции

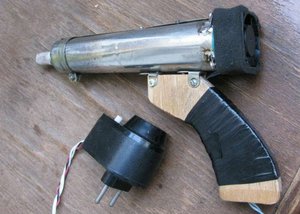

Особенности изготовления термофена своими руками

Ключевые критерии для самодельного фена для пайки микросхем должны удовлетворять следующим условиям:

Струя обдува обязана прогреваться приблизительно до 850 градусов Цельсия.
Два с половиной киловатта — минимальная мощность спирали прибора.
Составляющие прибора должны стоить недорого или изготавливаться из подходящих деталей другой техники.

Фены, изготовленные своими усилиями, бывают ручными либо стационарными.

Аппарат не перемещаемой конструкции проще в производстве из-за того, что его габариты не ограничены. Однако при постоянной фиксации местоположения придётся перемещать склеиваемые элементы, что не очень удобно.

Альтернативный способ изготовления — мобильный, но он должен обеспечивать хорошую термоизоляцию прибора во избежание ожогов.

Эксплуатация паяльных станций

При эксплуатации подобного оборудования специалисты советуют соблюдать следующие простые правила:

Необходимо следить за целостностью шнуров паяльника и фена;
Нельзя очищать жала паяльника от припоя при помощи острых предметов и абразивных материалов. Для этого необходимо использовать специальный очиститель в виде губки из медной или латунной стружки.
Категорически запрещается отключать фен, лежащий на держателе при помощи кнопки.
Нежелательно отключать станцию, выдергивая вилку сетевого шнура из розетки.

Также не рекомендуют производить самостоятельный ремонт и переделку станций, находящихся на гарантии.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Выполнение измерений с применением индукционной паяльной станции

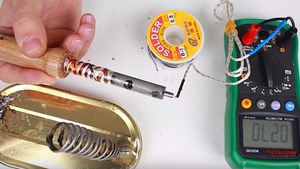

Контроль температуры пайки при помощи термопары и мультиметра

При пайке различных мелких радиодеталей, согласно требованиям различных нормативных документов, рекомендациям изготовителей электронных компонентов, технике безопасности, температура жала при его прикосновении к рабочей поверхности должна быть не выше 2700С. При работе с описываемым паяльным оборудованием данный показатель устанавливают при помощи регулировочных энкодеров на электронном блоке устройства. Проверяют правильность такой настройки, прикасаясь к жалу прибора кончиком термопары, подключенной к мультиметру.

Назначение отдельных модулей

Питающий блок для паяльных станций изготавливается на основе автотрансформатора достаточной мощности, посредством которого можно управлять амплитудой поступающего на нагрузку напряжения (в небольших пределах). В качестве конечного потребителя (нагревателя для паяльной станции) чаще всего используются либо обычный электропаяльник, либо специальный термический фен, имеющий встроенный переключатель режима работ.

При приобретении подходящей для домашних условий установки предпочтение следует отдавать тем изделиям, в комплект которых входят отдельный держатель или подставка под нагревательный инструмент. При их наличии пользоваться паяльной станцией будет намного проще и безопаснее.

Входящим в комплект инструментом пользоваться будет значительно удобнее, если в его составе имеется специальный отсос для удаления остатков расплавленного припоя, а также наиболее востребованные запчасти.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

паяльник;
блок питания от ПК;
автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

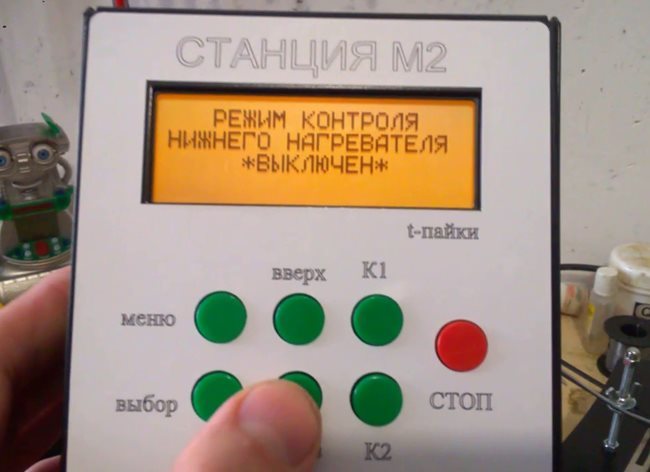

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Зачем нужна паяльная установка

Удобства и преимущества пайки паяльной станцией довольно легко оценить, если подробно ознакомиться с полным набором входящих в неё составляющих.

С данной точки зрения она представляет собой комплекс специальных устройств и приспособлений, обеспечивающих качественную пайку и лужение различных по структуре металлоизделий, в особенности мелких деталей, микросхем.

В состав типовой установки, как правило, входят следующие элементы:

электронагреватель соответствующего класса (электрический паяльник или термический фен);
регулируемый блок питания, собранный на основе достаточно мощного трансформаторного преобразователя, позволяющего выбирать требуемые режимы нагрева потребителя;
подставка под паяльное приспособление и устройство для отсоса расплавленного припоя (ими комплектуются не все продающиеся модели).

Состав паяльного комплекса, которым пользуются для организации профессиональных работ, может быть дополнен другими модулями, позволяющими повысить качество пайки.

Принцип работы оборудования заключается в совместном использовании всех составляющих его узлов, что позволяет контролировать и осуществлять регулировку температуры в рабочей зоне.

В отдельных моделях применяется схемное решение, обеспечивающее защиту элементов от перегрузок и статического электричества.

Преимущества паяльных станций являются обоснованием целесообразности их применения и практически отвечают на вопрос о том, как ими нужно пользоваться.

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Принцип работы синхронного генератора

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт

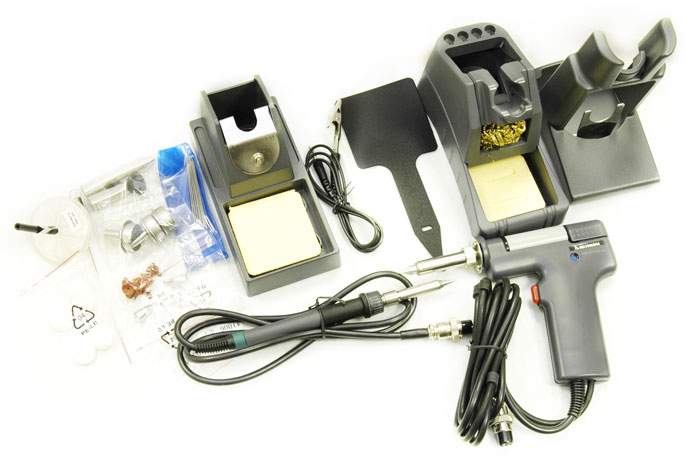

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

Паяльник со сменными жалами различной формы;
Термовоздушный фен, штатив для его вертикального крепления;
Катушка с трубчатым припоем;
Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Лучший флюс – паяльная кислота

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

Канифоль (затвердевшая сосновая или еловая смола);
Спиртовой раствор канифоли;
Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Как работает

Основным отличием индукционного паяльника от обычного паяльника является нагревательный элемент или его нет вообще. Инструмент нагревается за счет наличия вихревых токов под воздействием переменного магнитного поля.

Вам это будет интересно Проверка резистора мультиметром

Индукционный паяльник имеет катушку, в которую вставлен стержень устройства.

Процесс нагрева индуктора заключается в следующем:

Генератор подает высокочастотный ток в 36 В на катушку индуктивности через линию питания.
Ток, протекающий через индуктор, превращается в переменное магнитное поле, силовая линия которого пересекает ось наконечника, расположенного внутри индуктора.
Магнитное поле, которое взаимодействует с ферромагнитным распылением на наконечнике, заставляет его намагниченность поворачиваться и образовывать вихревое электрическое поле. Этот процесс сопровождается большим выделением тепла и очень быстрым нагревом хвостовика, после чего вся поверхность находится при высокой температуре.
Регулировка тока (от частоты которого зависит температура наконечника) осуществляется с помощью регулировочного датчика на электронном блоке. В индукционной паяльной станции используются два метода для контроля температуры нагрева паяльника: с помощью датчика температуры, встроенного в наконечник паяльника и сменные картриджи. Пи первом способе термопара в головке паяльника отправляет сигнал электронному блоку, а электронный блок в соответствии с полученными данными производи регулировку температуры. Для второго способа регулировки необходимо иметь дополнительные сменные наконечники.

Важно! Не у всех моделей в комплекте идут сменные наконечники. Поэтому следует заранее позаботиться о том, чтобы их докупить при необходимости

Принцип действия

Простой блок питания

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1.

Все это подробно описано в статье как получить из переменного напряжения постоянное. И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T.

На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T является регулятором напряжения. Если трансформатор будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

Микросхема может быть исполнена в корпусе ТО-220:
или в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших электронных безделушек без просадки напряжения.

То есть мы можем выдать напряжение в 36 Вольт при силе тока в нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале.

В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.
Все это аккуратно упаковываем в корпус и выводим провода.
Ну как вам ?
Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.
Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт
Все работает на ура!
Очень удобен этот блок питания для регулировки оборотов мини-дрели, которая используется для сверления плат.

Аналоги на Алиэкспресс

Кстати, на Али можно найти сразу готовый набор этого блока без трансформатора.
Ссылка на этот кит-набор здесь.
Лень собирать? Можно взять готовый 5 Амперный меньше чем за 2$:
Посмотреть можно по этой ссылке.
Если 5 Ампер мало, то можете посмотреть 8 Амперный. Его вполне хватит даже самому прожженному электронщику:
Вот ссылка.
Также неплохо было бы доработать этот блок питания ампервольтметром
который также можно купить на Али здесь.
С трансформатором и корпусом уже будет подороже:
Вот так он будет выглядеть при сборке

Глянуть его можно по этой ссылке. Может быть найдете подешевле.

А лучше вообще не заморачиваться и взять готовый лабораторный мощный блок питания со всеми прибамбасами:
Выбирайте на ваш вкус и цвет!

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Назначение отдельных модулей

В качестве конечного потребителя (нагревателя для паяльной станции) чаще всего используются либо обычный электропаяльник, либо специальный термический фен, имеющий встроенный переключатель режима работ.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

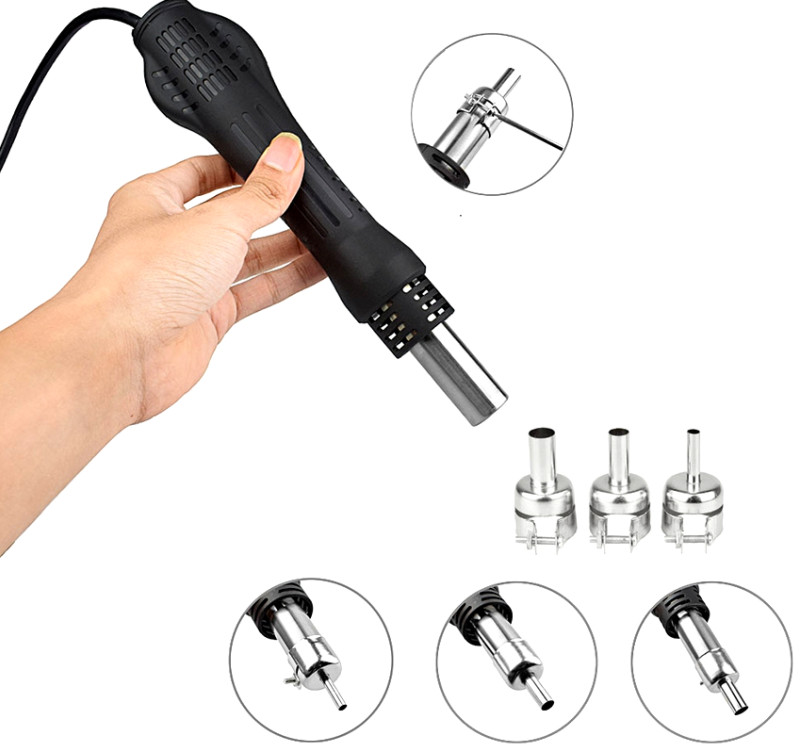

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.

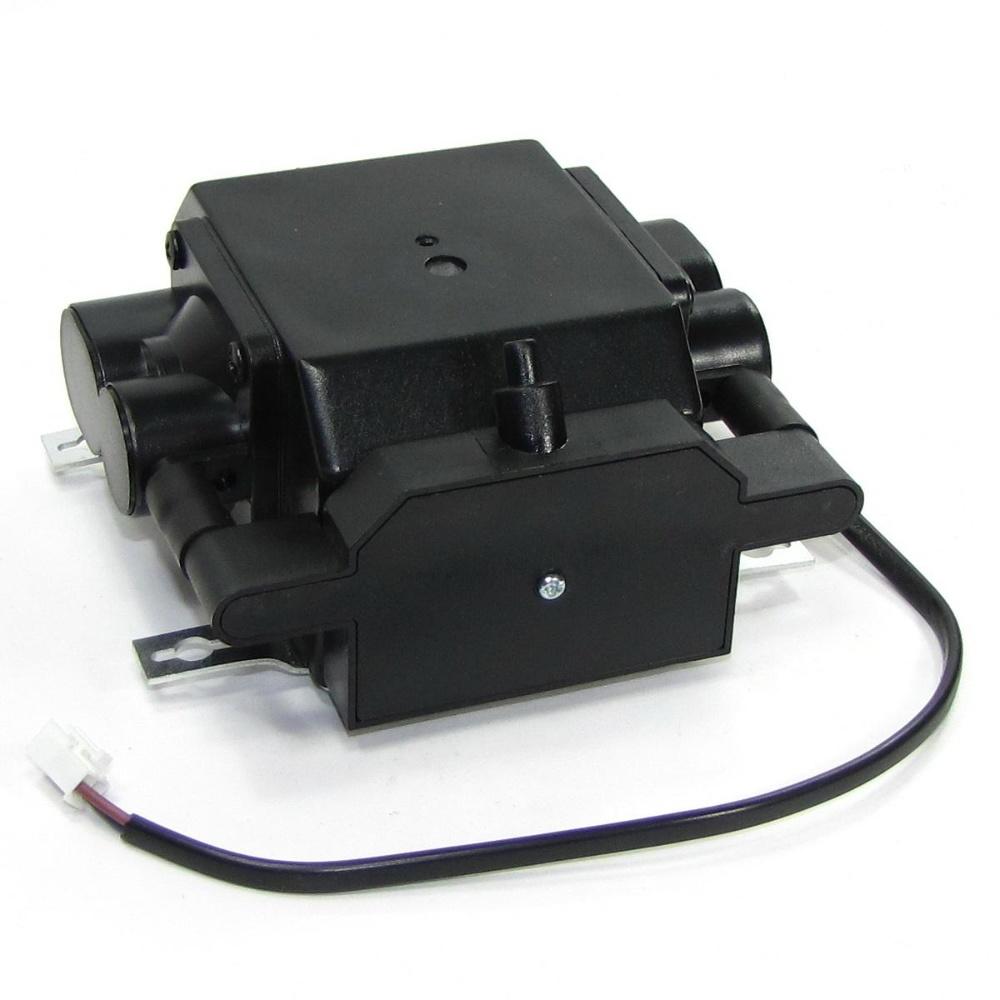

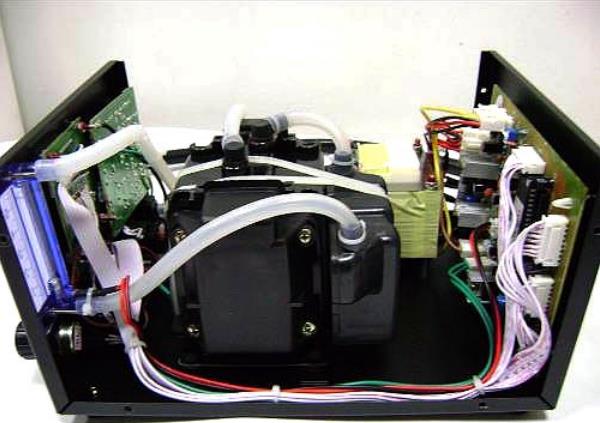

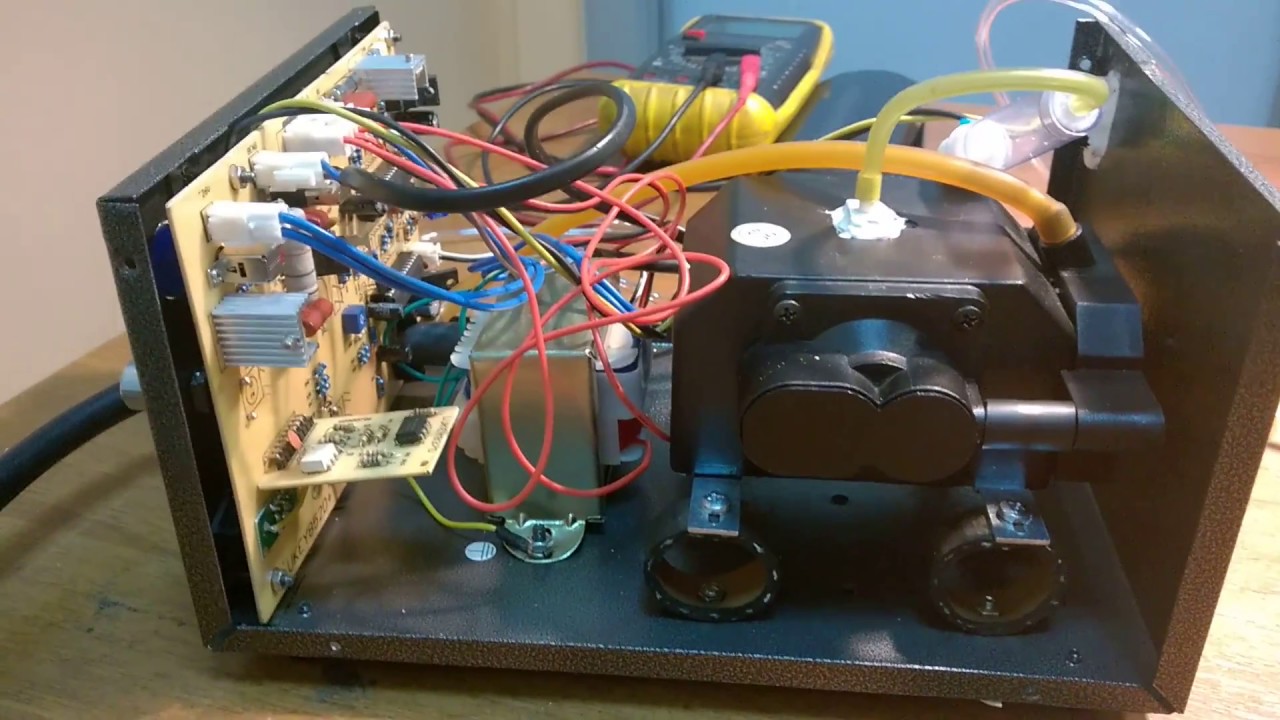

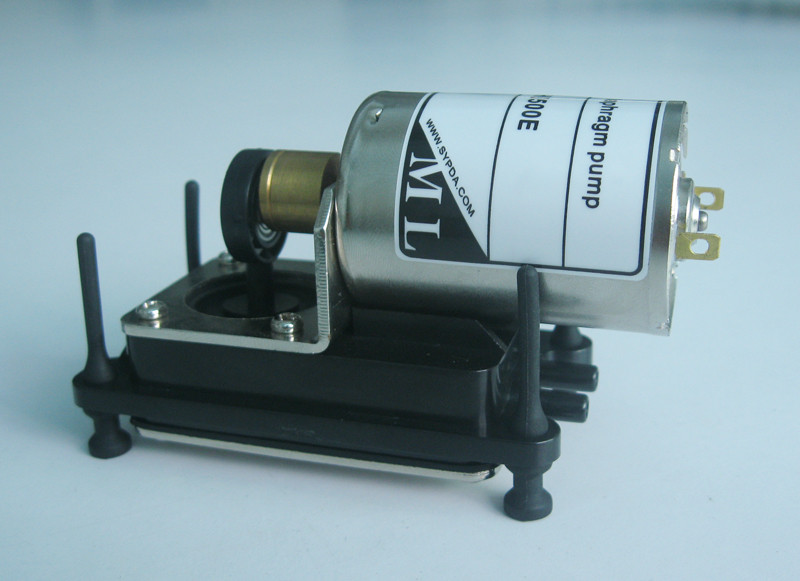

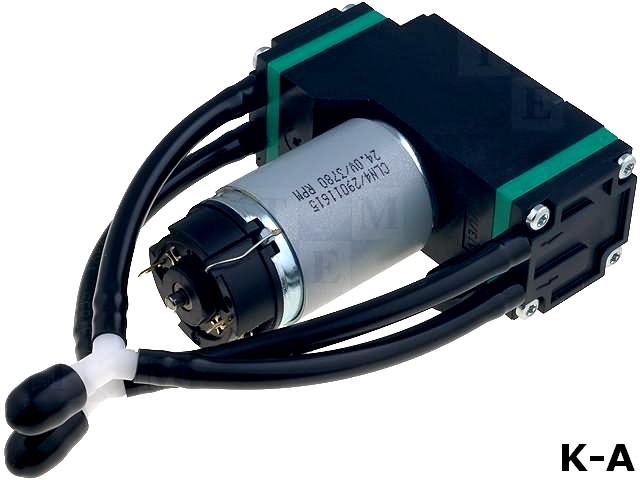

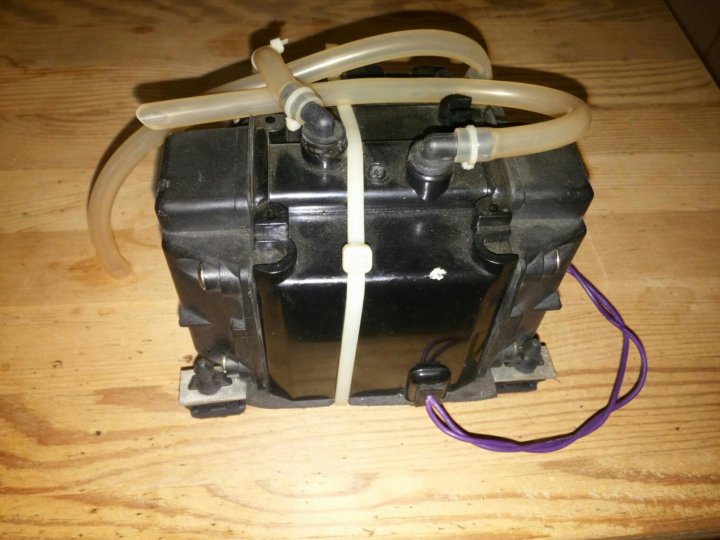

Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

Поток воздуха сдувает мелкие детали.
Неравномерный прогрев поверхности.
Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

Диаметр наконечника;
Мощность;
Производительность турбины;
Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

Корпус;
Нагревательная часть;
Устройство, посредством которого будет подаваться воздух;
Держатель;
Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Как использовать паяльную станцию

Для пайки современных микросхем контактное оборудование не годится. Новые чипы имеют немало выводов, потому справиться с ними обычным методом просто не получится. При этом многие из них вообще не снабжаются «ножками» – так обстоят дело с микросхемами, поставляемыми в корпусах типа BGA. Их ставят на материнские платы и модули памяти.

Даже привычные планарные чипы нередко снабжаются сотней и более выводов. Снять или зафиксировать подобную деталь с помощью обычного паяльника в принципе невозможно.

Расскажем, как работать со станцией на примере модели Lukey-702 с феном. Помимо последнего, в ее комплектацию входит также и классический паяльник.

Устройство дает возможность выбирать для каждого элемента наиболее подходящую температуру, что позволяет действовать максимально эффективно.

Порядок работы с термофеном выглядит следующим образом:

ремонтируемый элемент закрепляется в специальных фиксаторах;
станцию подключают к питанию;
на фен устанавливают подходящую насадку;
поднимают температуру регулятором до среднего показателя;
о том, что аппарат готов к работе, сообщит специальная индикация на табло;
исправные детали прикрывают куском плотной фольги для защиты;
под пришедший в негодность чип подводят съемник – скобу из стальной проволоки, которая проникает в пространство под его ножками;
контакты обрабатывают специальным флюсом с помощью шприца;
микросхему (во избежание термошока) сначала прогревают круговыми движениями фена;
далее горячим воздухом обдувают «ножки»;
по мере размягчения припоя начинают поднимать чип;
когда деталь полностью снимают, дорожки продолжают нагревать для выравнивания слоя олова;
при необходимости контакты очищают спиртом;
перед установкой новой детали опять наносят флюс на плату;
чип выравнивают и фиксируют точечно (в каждом углу) паяльником;
вновь выводы обрабатывают раскаленным воздухом, совершая круговые движения до того момента, пока микросхема под собственным весом не погрузится в припой.

В конце операции проверяют все выходы на предмет замыкания. При его обнаружении проблемные «ножки» снова смазывают флюсом. Затем, используя паяльник и кусок медной оплетки, снимают излишек олова.

Завершающий этап – промывание микросхемы спиртом от остатков флюса и других загрязнений. Для этого берут старую зубную щетку.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

спираль нихрома;
керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Выбор паяльной станции: принцип работы устройства

Центром, а значит, мозгом прибора является управляющий блок. Данный компонент объединяет все детали и превращает их в паяльную станцию. Встроенный паяльник от обычного классического инструмента отличает наличие датчика температуры. Благодаря ему температура жала паяльника может быть установлена на определенном уровне. Для питания инструмента требуется низкое напряжение, которое чаще всего составляет 24 вольта.

Датчик температуры обеспечивает стабильность выбранных параметров. Очень часто в комплектацию входит набор сменных жал для паяльной станции. С их помощью легко выполнять пайку различных электронных компонентов.

Регулировка температуры паяльника выполняется поворотной ручкой, которая находится на передней панели блока управления. Тут же расположен цифровой индикатор температуры.

Благодаря различным насадкам, фен способен выполнять пайку самых сложных элементов

Внутри управляющего блока размещен мембранный насос, который обеспечивает приток воздуха к фену, а сам фен для паяльной станции оснащен насадками разнообразных форм. Они повторяют форму наиболее распространенных контактов микросхем. Данные насадки позволяют нагревать сразу несколько контактов элемента. Благодаря этому демонтаж выполняется быстро и без вреда для самой детали и для платы.

Фен дает возможность выполнять пайку элементов бесконтактно, то есть без применения паяльника. Зачастую фен используется для предварительного нагрева металлических отводов перед пайкой паяльником.

Для чего нужна станция

Блок питания для шуруповерта 12в своими руками

Современное радиотехническое и электронное оборудование включает в свой состав печатные платы, которые выполнены по технологии двухстороннего монтажа элементов. Провести качественную замену детали без перегрева контактной площадки и самой детали очень сложно. Статическое электричество может выводить из строя некоторые элементы. Выпаять микросхему с числом выводов от 4-х и более обычным паяльником просто невозможно.

Электронная регулировка температуры жала, отсос припоя и применение специальных насадок, входящих в комплект станции, позволяют провести эту работу. При снятии паяльника с подставки на него подаётся выставленное напряжение, и он готов к работе.

Если происходит активный отбор температуры с рабочей поверхности, блок увеличивает подачу напряжения для дополнительного нагрева. Это возможно, потому что в паяльник встроен температурный датчик, передающий информацию на блок управления. В тот момент, когда паяльник лежит на подставке, он находится в режиме ожидания с минимальным подогревом. За счёт этого продляется срок эксплуатации жала.

Паяльная станция позволяет контролировать температурный режим монтажных или демонтажных работ. Использование двухканальных аппаратов даёт возможность выставлять температурный режим для каждого паяльника индивидуально.
