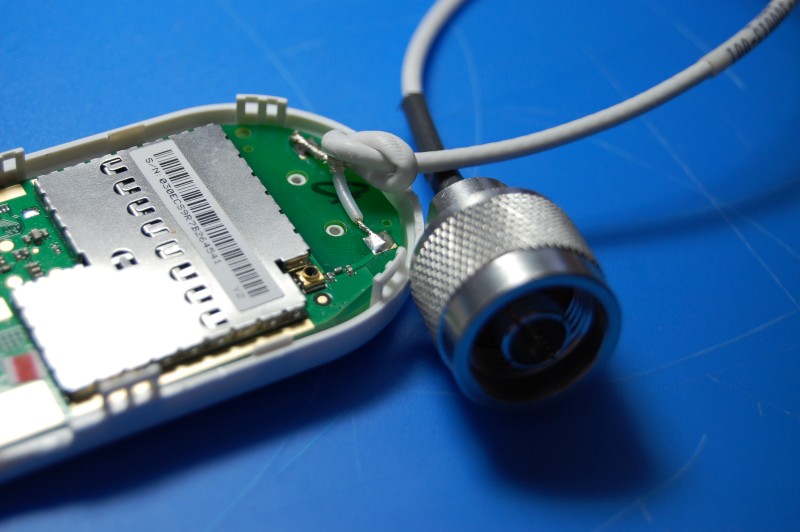

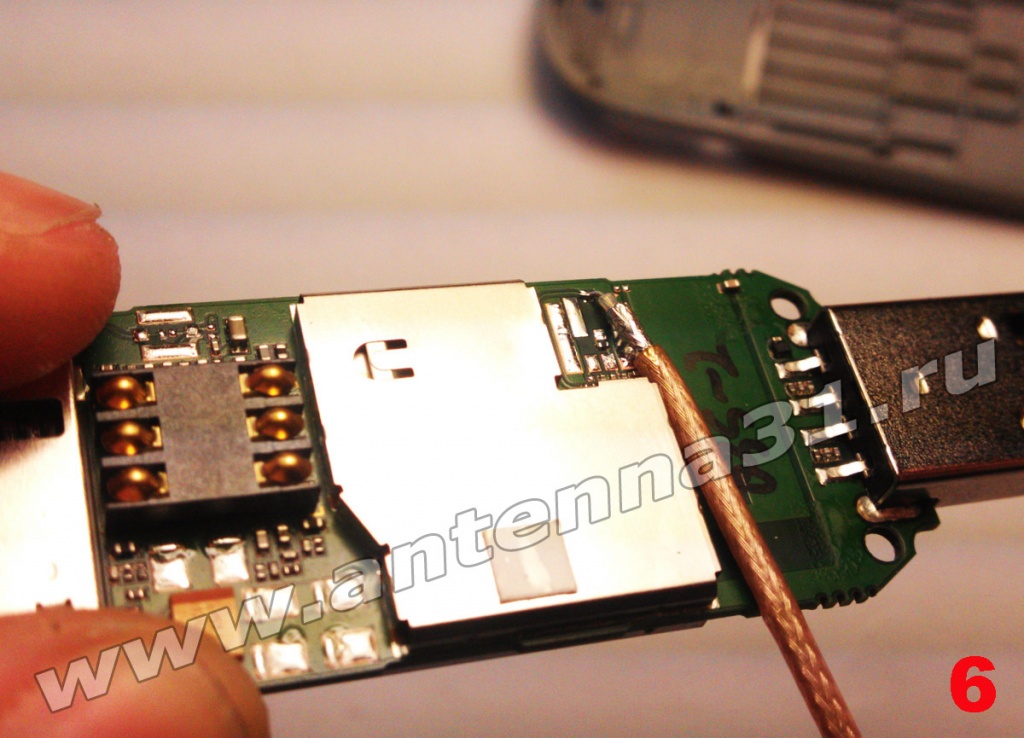

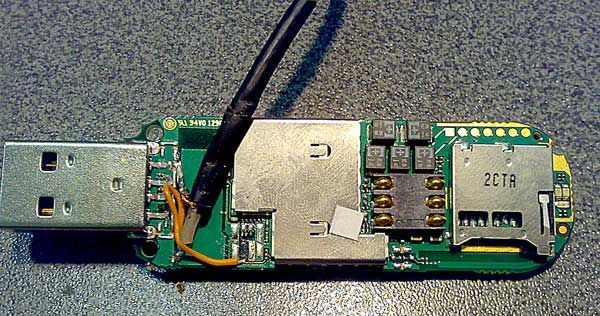

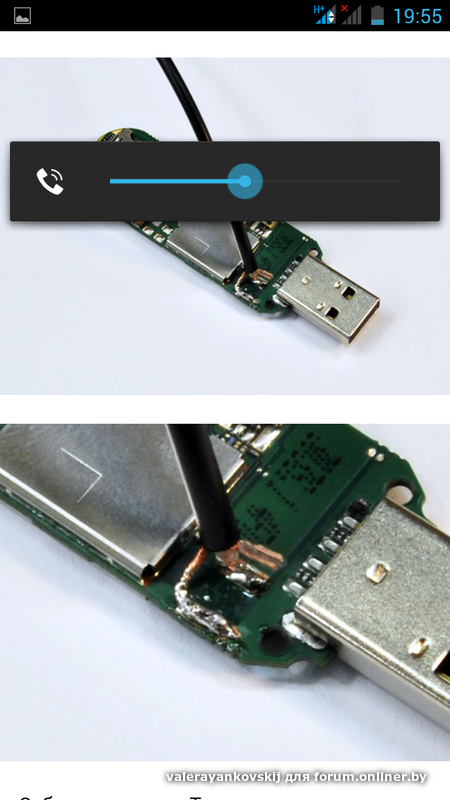

Пайка внешней антенны на 3g модем для быстрого интернета

Расскажем, как подключить внешнюю антенну к телефону

Как запаять разъем для внешней антенны к мобильному телефону. Используется смартфон марки fly. Модем уже запаял. Используется 50 Ом кабель с малым затуханием. Он недорогой, есть в любом радио магазине. Как разъем используется соединения 75 Ом кабеля. Рассчитаны под больший диаметр, приходится подкладывать термоусадку на конце. Первоначально хотел использовать другие разъемы. Изготовлен в Советском Союзе, очень качественный, покрыт техническим серебром. Однако массивный, — нет смысла цеплять на gsm технику.

Большого эффекта достичь вряд ли получится в области усиления связи. Много статей по подключению внешней антенны к модему, но по рекомендации разработчика gsm техники от 800 мегагерц и выше использовать советуют только активные антенны при длине кабеля больше 10 см. Понятно, что если штекер запаян, то тут уже более 10 сантиметров. Активную в домашних условиях сложно изготовить. Будем делать обычную. Но это не тема видео урока. Сегодня просто запаяем разъем, а тест будем производить в глуши, где практически нет мобильной связи.

Хотел найти такой разъём. Его не нашёл. С ним сложно работать. В телефоне стоит антенна не основной, а второй sim-карты. К внешней антенны подпаяем контакты внутренней антенны. Планируется вложить кабель. За отверстие закрепить стяжками. Посмотрим, что из этого выйдет.

Поскольку кабель мягкий, его тяжело будет заправить гнездо, предназначенная для одножильного жесткого кабеля.

Предполагается использовать как стационарный для обеспечения связи с домом, местом работы. Насколько эффективна эта задумка будет в тех местах, где совсем нет телефонной связи, посмотрим. Также попробуем модем.

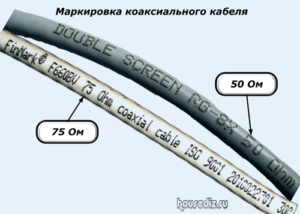

Почему кабель на 50 Ом. У него меньше затухания волны, чем в 75 Ом. Телевизионный тоже можно было использовать, но у него гораздо больше затухания волны. Поэтому мастер решил остановиться на избранному варианте.

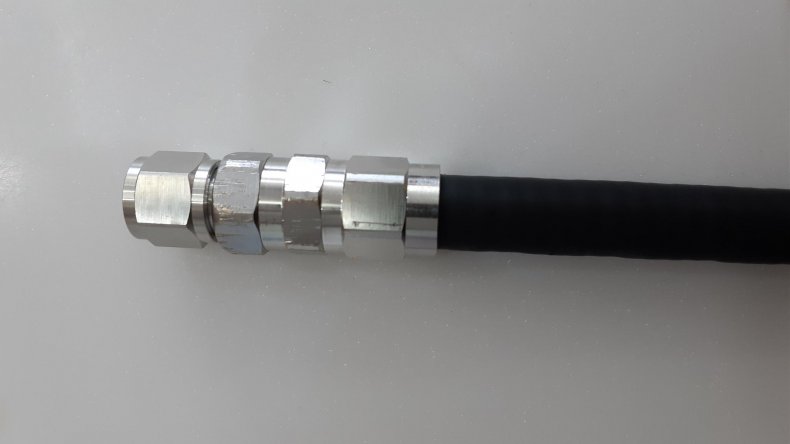

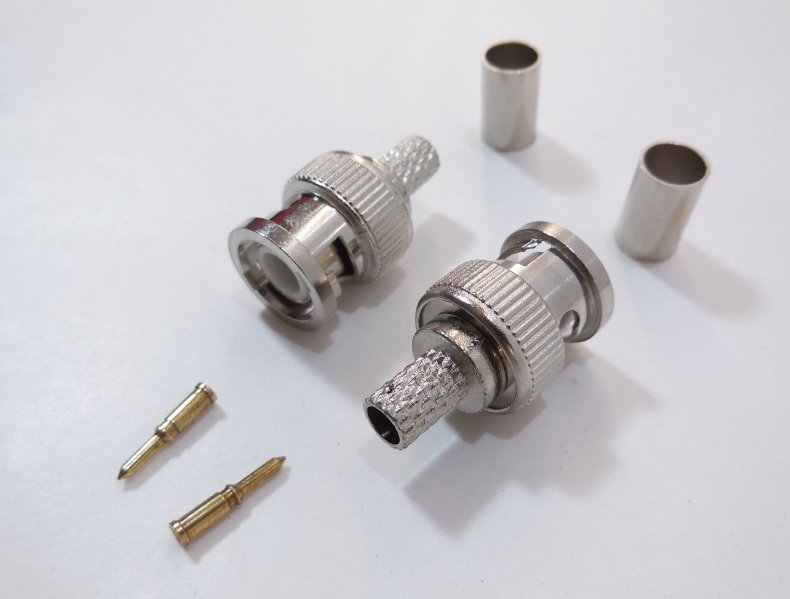

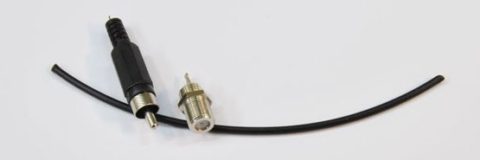

В качестве разъемов — телевизионные соединительные муфты для 75 Ом телевизионного кабеля.
Телефон. к которому припаивал разъем — FLY DS400.

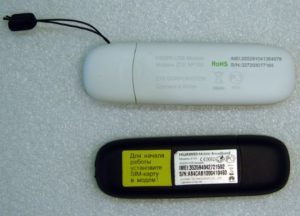

Модем: HUAWEI E173.

Комментарий автора видео спустя некоторое время после выхода ролика. Телефон работает отлично, только антенну переделал на 900 МГц (вертикальный диполь из медных трубок), модем можно использовать только как телефон (звоню через ноутбук) так как мобильного интернета тут совсем нет! В Сургуте на модеме спасала антенна к модему на 1800 МГц, правда с проводом длиной 10 метров почти весь полезный сигнал терялся.
Поэтому купил удлинитель USB, антенну подключил напрямую к модему и вывесил модем за окно. Скорость не замерял, но было приемлемо.

1 И многим приходит в голову сделать усилитель 3G модема своими руками

Если 3G «ловит», тогда есть возможность получения стабильной связи. В статье рассмотрим, как устанавливается внешняя антенна для 3G модема, которая так же характеризуется, как усилитель сигнала для 3G модема. Как собрать ее из подручных материалов и усилить сигнал сети.

Антенна для 3G модема, купленная в магазине, не является хорошей идеей, так как стоит дорого и подойдет далеко не каждому и не у всех есть разъем для подключения антенны. Кроме того, адаптер для модема иногда стоит столько же, сколько и сам модем.

Основным критерием эффективности любого решения нужно считать не проценты, отображаемые управляющей программой модема, не количество «палок» на индикаторе и децибел, а увеличение скорости доступа.

Однако для подтверждения правильности выбора можно воспользоваться этими критериями. Надо заметить, что возможность подключения к интернету 3G зависит от многих факторов — занятость слотов, активность абонентов, состояние погоды, расстояние до базовой станции. В данном случае действия направлены на улучшение только одного.

Эффективность антенны можно проверить следующим образом — включать режим 3G и посмотреть, ловит ли он. Если нет, то передачи данных, соответственно, тоже нет.

При этом уровень сигнала может быть и отличным, и слабым. Отличный уровень означает, что работает только 2G подключение.

1.1 Усилитель сигнала для 3G модема

Самый простой вариант — около четырех витков медной проволоки, которые нужно намотать на модем. Умельцы советуют намотать провод на самый конец модема, где находится встроенная антенна.

Такая конструкция из проволоки похожа на искусство — подобрать количество витков, толщину провода, длину свободного конца антенны нужно для каждого отдельного модема и места. Например, лишний виток может не улучшить, а только ухудшить сигнал.

Второй вариант — воспользоваться дуршлагом или кастрюлей. Любители экспериментов, которых низкая скорость интернета уже довела до бешенства или отчаяния, способны смастерить весьма необычные конструкции в виде кастрюль, экранов и спутниковых тарелок.

Поймать сигнал 3G при помощи кастрюли проще, чем с помощью провода, но времени это займет больше.

Третий вариант — использовать предметы промышленного изготовления. Тем, кому не жалко денег в пределах 500 рублей, можно провести эксперименты с этими предметами. Однако такие агрегаты не сильно отличаются от проволоки по качеству.

Иногда в комплекте с модемом прилагается кабель-удлинитель с кусочком скотча для того, чтобы закрепить его на стену или окно. Такой вариант можно встретить в руководстве у операторов. Качество его можно сравнить с качеством проволоки.

4. Усиление сигнала 3G при помощи репитера.

Помимо кустарных способов усиления слабого сигнала мобильного интернета существуют и другие, более эффективные и технологичные. Речь пойдет о репитерах, при помощи которых можно добиться максимального увеличения скорости 3G и покрытия уверенной связью в пределах всей квартиры, дома или дачи.

Репитер 3G это усилитель сигнала сотовой связи и интернета для дачи, квартиры, офиса или дома, который усиливает слабый сигнал, поступающий от базовой станции. Это микроволновое оборудование, которое выпускают несколько компаний в России. Считается, что VEGATEL производит наиболее качественное и надежное оборудование, лучшее по сочетанию цена/качество.

Для самостоятельного усиления сигнала 3G модема понадобится комплект VEGATEL 3G-kit, в который входят:

• уличная антенна, которая улавливает сигнал 3G;
• репитер, который усиливает этот сигнал;
• комнатная антенна, которая передает усиленный сигнал на устройства абонентов, которые находятся в поле её действия;
• коаксиальный кабель с разъемами, для коммутации всех элементов системы;
  набор крепежа.

При помощи этого оборудования вы можете получить максимально возможную скорость 3G модема и уверенную голосовую связь на телефонах абонентов. А еще можно подключить 3G модем к wi-fi роутеру и раздать мобильный интернет на весь дом или квартиру

Что такое антенна GSM и зачем она нужна

Уличная или еще её называют внешняя антенна GSM предназначена для приёма сигнала от оператора сотовой связи, усиления её и передачи дальше по кабелю в репитер (устройство для усиления сигнала) или мобильный телефон.

Наши антенны могут усиливать сигнал до 20 дБ, чего может быть достаточно для улучшения связи или ускорения мобильного интернета.

Некоторые антенны могут работать в нескольких стандартах, что делает их универсальными в использовании.

Виды антенн

1. Волновой канал

Используются в основном для работы с низкими частотами: GSM-900, GSM-1800. Не используются в помещении из-за громоздкости конструкции. Коэффициент усиления до 14 дБ.

2. Панельные

Используюся для усиления высоких частот: 3G, 4G и за счет своего внешнего вида и компактности могут использоваться и на улице, и в помещении. Коэффициент усиления до 20 дБ.

Мощность усиления

Антенны могут по-разному усиливать сигнал связи, мощность может быть от от 7 дБ до 20 дБ. Это свойство антенны необходимо для компенсации угасания сигнала в кабеле, которое возникает на пути к репитеру.

Также за счет собственного усиления и короткого провода антенны используются для подключения напрямую к телефону.

Здесь есть минус – такой сотовый телефон становится стационарным, т.к. жестко привязан к закрепленной антенне кабелем.

Как правильно расположить антенну

Наружную антенну нужно направлять строго на базовую станцию сотового оператора.

Если вы не знаете где находится базовая станция, то путем плавного поворачивания и сверки уровня сигнала на телефоне вы можете эмпирически установить где примерно находится базовая станция.

Если вокруг антенны есть естественные препятствия, то её нужно направить в свободное от них направление.

Достоинства

Внешние антенны GSM VEGATEL изготавливаются из устойчивых к коррозии материалов, которые обладают степенью защиты от внешних факторов IP40 и имеют высокое значение ветровой нагрузки, что гарантирует длительную и эффективную эксплуатацию.

Москва, Санкт-Петербург и область – доставим завтра!

Время доставки – с 9-00 до 21-00.

Мы выполняем доставку 7 дней в неделю!

Доставка по России – быстро и недорого!

• Екатеринбург – 450 руб., 2-4 дня
• Краснодар – 350 руб., 2-4 дня
• Калининград – 500 руб., 1-2 дня
• Владивосток – 800 руб., 3-6 дней

Консультация по телефону

Если вы приобрели оборудование VEGATEL и у вас возникли трудности при установке, вы можете позвонить нам по телефону +7 (495) 255-04-19. Наши специалисты проконсультируют вас по всем интересующим вопросам.

Установка оборудования нашим мастером

Если вам требуется усиление сигнала сотовой связи или сигнала 3G интернета, наши инженеры могут выехать на объект и решить задачу «под ключ».

Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.

Что необходимо для создания антенны для мобильного Интернета: материалы и инструменты

Wi-Fi пушка своими руками: схемы и чертежи

Антенна для 4G модема своими руками должна создаваться на основе имеющихся в доме материалов. Лучше, чтобы они уже были подготовлены. Все зависит от того, какой именно приемник планируется сделать.

Обратите внимание! Для некоторых подойдет любой оголенный проводник, а вот основу (траверсу) лучше всего делать из дерева или полипропиленовой трубы. Она должна быть прочной

В общем случае понадобятся:

• медные и антенные кабеля;
• паяльник, припой и канифоль;
• средства для зачистки кабелей;
• маркер, мел или обычный фломастер;
• сантиметр или линейка (первый вариант предпочтительнее).

Этого по большому счету должно хватить для сооружения простого приемника. Самое главное — это желание и схема сбора. Варианты последней описаны ниже.

Самодельная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.
2. Согнуть медную проволоку в восьмерку по ромбам.
3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.

Основными узлами антенны являются:

• вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
• антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
• узел передачи сигнала с кабеля на вход модема;
• рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметр	Размер в мм
50 Ом	75 Ом
L1, сторона квадрата извне	35,8	35,7
L2, сторона квадрата внутри	34,2	34,4
L3, суммарная длина	100,3	95,5
L4, ширина	50,1	52,1
L5, расстояние в месте пайки	2,1	1,8
D, дистанция между вибратором и рефлектором	16,4	17,4
В, ширина рефлектора	143	143
Н, длина рефлектора	143	143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.

Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.

Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора

Антенный усилитель: в каких случаях нужен

Для того чтобы цифровой тюнер телевизора или ресивера смог извлечь информацию из полученного от антенны сигнала, тот должен иметь достаточную мощность.

Чтобы исправить эту ситуацию, как раз и нужен усилитель. Устройство подключается на участке между антенной и телевизором и повышает мощность сигнала.

Усилитель необходим в следующих ситуациях:

• прием ведется на антенну пассивного типа;
• нет возможности использовать питание активной антенны (например, сигнал на телевизоры идет через обычный сплиттер);
• условия приема таковы, что получаемый от антенны сигнал слишком слаб. Это случается из-за расстояния, помех, препятствий на пути сигнала и пр.

Подключение антенны к телевизору

Обычно гнездо для подключения антенны расположено на задней панели телевизора и имеет маркировку «ANT», «ANT IN» или аналогичную. Но проще всего опознать это гнездо визуально. Для него характерны следующие признаки:

• металлическая окантовка кольцевой формы;
• центральный паз – выпуклость с отверстием, куда входит либо сама центральная жила, либо выступ внутри штекера.

Антенное гнездо отличается от других разъемов по форме . Подключить туда что-то, кроме самого штекера, физически невозможно.

В том случае, если телевизор может принимать как эфирный, так и спутниковый сигнал стандарта DVB-S, он имеет два антенных разъема. Тот, что предназначен для спутникового сигнала, маркируется как «ANT SAT», «ANT 2 IN SATELLITE» и т.д. Гнездо для спутниковой телеантенны тоже имеет выемку в центре, но обычно снабжено внешней резьбой для навинчивания на нее штекера.

Описание самодельного приемника

При соответствующих настройках самодельная антенна 3G или вместе с биквадратом одновременно может выступать в роли приемника и усилителя. Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. Изобрел его российский ученый Владимир Харченко. Впервые его использовать начали во второй половине 20-го века, чтобы «ловить» сигналы телевизионных передач. Ученые настроили это устройство на частоту 14 МГц, придали ей необходимое положение и стали получать сигналы из Соединенных Штатов Америки.

Обратите внимание! На сегодняшний день панельную антенну биквадрат для 3G можно купить в специализированном магазине или же сделать такое нехитрое приспособление своими руками. Согласно многочисленным расчетам и экспериментам В

Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ

Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ.

Направленные устройства

Когда сигнал на модеме есть, но является недостаточно сильным, рекомендуется использовать нехитрые устройства, чтобы усилить мощность приема мобильного Интернета. Данный метод заключается в том, чтобы получше расположить 3G-модем и направить его антенну в сторону вышки. Использовать для этих целей можно такие подручные материалы:

• жестяную банку;
• старую кастрюлю;
• посуду или простой DVD-диск.

К примеру, если рассматривать баночную антенну, то здесь следует только пробить отверстие у основания банки или в ее дне. Это нужно, чтобы закрепить модем, правильное направление которого усилит сигнал.

Внешняя антенна

Интересно! Главная идея такого метода заключается в том, чтобы создать качественную изоляцию для бесперебойной работы устройства в любую погоду.

Также нужно выбрать оптимальную точку направления сигнала. В качестве изоляции следует использовать изоленту, которая будет предотвращать попадание влаги на микросхемы и соединения проводов.

Важно! Категорически запрещено заматывать слоями место около встроенного уловителя, поскольку это приведет к ухудшению сигнала, в результате чего все усилия пойдут насмарку. В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке

За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов

В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке. За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов.

Антенна Харченко для 3G

Несмотря на то, что устройство было изобретено в середине 20-го века, ее конструкция нисколько не изменилась, как и популярность. Принцип работы заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного Интернета.

Преимущество данной конструкции заключается в дальности работы, поскольку происходит многократное отражение сигнала в атмосфере. Волны огибают препятствия, в результате чего

Интересно! Интернет можно поймать даже на приличном расстоянии.

Используемые инструменты и материалы

Важно понимать, что любое вмешательство в конструкцию столь сложного устройства, как 3g модем требует знаний, опыта, умения пользоваться паяльником. Прежде чем начинать работу не лишним будет еще раз трезво оценить свои способности, ведь модем, над которым поработал «умелец» точно не примут по гарантии

Если же трудности не пугают, а уверенность в результате зашкаливает, можно начинать. Из инструмента понадобится:

• пластиковая карточка;
• острый нож;
• кусачки;
• паяльник и припой;
• тестер (мультиметр);
• небольшая фреза.

Для изготовления переходника еще потребуется кусок коаксиального кабеля RG174 (50 Ом), F-разъем и штекер типа «тюльпан».

Приобрести все необходимые материалы не составит особого труда, для этого достаточно заглянуть в ближайший магазин радиодеталей.

Технические данные и характеристики

В зависимости от диапазона радиоантенны имеют различную конструкцию и габариты. Конструкции существующих приемно-передающих устройств:

• «волновой канал»;
• штыревая;
• зигзагообразная антенна Харченко;
• плоскостная.

«Волновой канал» направленного действия имеет самый высокий коэффициент усиления среди всех известных антенн. Если расстояние от базовой станции до деревни несколько десятков километров, то параболическая антенна может быть единственным решением для мобильного интернета.

Самый простой вид штыревой — это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником.

Панельная — вариант радиоантенны, которая ловит рассеянный сигнал. Когда есть какие-то препятствия — для стабильной работы отраженных волн подходит эта модель.

Универсальная модель радиоантенны Харченко, изготовление которой возможно своими руками, состоит из двух медных квадратов, толщиной 3,5-4 мм. Простая по конструкции, рамочная модель создает отличный усиливающий эффект.

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

Нам потребуется:

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема  — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

• Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
• С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

• Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
• Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
• Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
• Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
• Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

• RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
• РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
• RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
• SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Проверка и тестирование

Правильно собранный модем будет работать сразу и не потребует никаких дополнительных настроек. Достаточно подключить его к компьютеру или ноутбуку и наслаждаться скоростным интернетом там, где раньше об этом можно было только мечтать.

Результаты в каждом случае будут разниться, для примера можно рассмотреть итоги тестирования модема ZTE MF190 оператора Билайн. Для усиления сигнала использовалась антенна с усилением 14дБ.

До подключения внешней антенны: ping 218 мс; downlink 0,46 Мбит/с; uplink 0,16 Мбит/с.

После доработки: ping 99 мс; downlink 1,16 Мбит/с; uplink 0,66 Мбит/с.

Соединение с переходником

Одним из популярных способов соединения телевизионного кабеля является использование специального коаксиального переходника. Он подходит как для наращивания, так и стыковки поврежденного провода.

Он представляет собой небольшую цилиндрическую деталь из металла длинной около 5 см, с гайкой по центру и резьбой с двух сторон. Стыковка кабеля осуществляется при помощи F-разъёмов, которые используются при подключении спутникового ТВ.

Такой метод соединения обеспечивает качественный сигнал. Выполняется без всяких проблем, не имеет каких-либо ненужных зазоров и надежно держит стык. Главное правильно выполнить разделку кабеля и зачистку его концов.

Процедура соединения выполняется следующим образом:

1. Сначала на оба подготовленных конца соединяемого провода надевают F-штекер, таким образом, чтобы он плотно сидел на оболочке зажимая отвернутый при зачистке экран.
2. Далее берется сам соединительный элемент, вставляется один конец жилы в небольшое отверстие переходника, а затем сверху накручивается гайка.
3. То же самое проделывают со вторым контактом, затягивают его и проверяют прочность соединения, как бы пытаясь разъединить стык.

Переходник и контактные гайки изготавливаются из нержавеющей стали, поэтому он не поддается коррозии и устойчив к механическим повреждениям. Это существенно продлевает не только срок службы деталей, но и самого стыка.

Благодаря этим преимуществам, такой способ соединения антенного кабеля можно использовать на улице и в помещении.

Устройство и оптимальные габариты

Интересно! Оптимальная работа 3G-модема возможна на частоте 2200 МГц, которая равна длине волны в 145 мм.

Сегодня в магазинах еще можно увидеть модели, функционирующие на 900 МГц, но они уже не так актуальны. Ключевые узлы усилителя представлены вибратором, антенным проводом, блоком передачи сигнала и отражателем, устраняющим перерывы и посторонние шумы.

Основные требования к вибратору

Вибратор должен быть выполнен из алюминия или меди. В процессе изготовления 3G-антенны своими руками для телефона нужно учитывать тот факт, что вибратор имеет небольшой размер, поэтому подключать кабель следует пайкой. Что касается поперечного сечения, то оно должно составлять 5-7 мм, а диаметр — не менее 2,5-3 мм.

Важно! Для регулярного приема сигнала квадраты вибратора должны быть симметричными, а его боковые поверхности — иметь одинаковый размер

Выбор кабеля

Главное отличие 3G-антенны от обыкновенной представлено размером противодействия волны, которое в среднем составляет 80 или 55 Ом. Чтобы сократить возможную утрату мощности, рекомендуется использовать провод, у которого меньшее сопротивление. К преимуществам таких кабелей относятся лучшие электронные показатели, гарантия наименьшей потери сигнала и совместимость с механическими габаритами вибратора.

Специфика конструкции рефлектора

В качестве экрана можно использовать любую пластину из стали или же вырезать жестяную основу из дна непригодной алюминиевой кастрюли. Если под рукой нет ничего металлического, нужно взять лист картона или фанеры, предварительно обмотав его фольгой. Отличную проводимость имеет DVD-диск, одна из сторон которого покрыта алюминиевой фольгой. Такое приспособление прекрасно отражает волны, существенно облегчая работу, а также имея эстетичный внешний вид.

Интересно! Для изготовления самодельной антенны для Интернета из диска нужно лишь смазать его клеем, после чего надежно приклеить на крышке от бутылки. На следующем этапе регулируется дальность вибратора от рефлектора, а делается это дополнительными шайбами от винтов.

Е 173 кто-нить разбирал?

23.08.11 22:40 Ответ на сообщение Е 173 кто-нить разбирал? пользователя кот ф пальто

23.08.11 22:44 Ответ на сообщение Е 173 кто-нить разбирал? пользователя кот ф пальто

В ответ на: Где там у него внешнюю антенну припаять?

В гугле ничо не нашлось.

23.08.11 22:59 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Dimasss

23.08.11 23:06 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Dimasss

В ответ на: Я выше в топике про Е173 за 100 баллов фотку переделанного под антенну выложил.

23.08.11 23:21 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Dimasss

В ответ на: Фотку нашОл. А подробнее, со всеми «кишками» нельзя?

О сколько нам открытий чудных.

23.08.11 23:36 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя кот ф пальто

В ответ на: Поблуждав по просторам инэта, склоняюсь к Харченко.

23.08.11 23:37 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя кот ф пальто

В ответ на: Я выше в топике про Е173 за 100 баллов фотку переделанного под антенну выложил.

Фотку нашОл. А подробнее, со всеми «кишками» нельзя?

23.08.11 23:40 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Bait

В ответ на: Фотку нашОл. А подробнее, со всеми «кишками» нельзя?

Колитесь Dimasss, только честно, не припаивая концы куда попало, для отвода глаз.

24.08.11 11:30 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Dimasss

24.08.11 11:55 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя кот ф пальто

Если ты не воспитан и молчишь, то воспитан, если же воспитан и молчишь, то прекрасно воспитан. (c) Феофраст

24.08.11 12:15 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Invalidity.

25.08.11 10:47 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя Dimasss

25.08.11 11:19 Ответ на сообщение Re: Е 173 кто-нить разбирал? пользователя кот ф пальто
