Технические характеристики электродов мр-3

Общая информация

Сварочные элементы марки МР-3 подходят для соединения заготовок из углеродистых и низкоуглеродистых сталей. Их можно сваривать при плотном контакте либо оставлять небольшой зазор. В последнем случае специалисты рекомендуют очень внимательно подойти к выбору режима сварки и использовать ток меньше номинального во избежание образования дефектов или трещин на металле.

Присадочные материалы, выпускаемые под этой маркой, выгодны тем, что в процессе их использования выделяется минимальное количество веществ, поэтому можно не сомневаться в их безопасности. Они незаменимы при сварке, проводимой в особо сложных условиях, поскольку наименее требовательны к чистоте поверхности, на которой могут присутствовать ржавые пятна или влага, но на качество сварки это сильно не влияет.

Сварочные работы проводятся с применением обычных трансформаторов, которые поддерживают минимальное напряжение на уровне 50 В. Сварочный материал МР-3 также можно использовать для монтажа деталей средней или большой толщины. Металл можно с легкостью проварить по всему углублению, гарантируя высокую прочность создаваемого соединения. Если исходить из технологических условий сварочных работ, при работе с этими электродами создавать большую дугу для получения температуры, достаточной для схватывания металла с электродом, не требуется.

В рамках подготовительного этапа электроды необходимо просушить и прокалить, что только положительно сказывается на их рабочих свойствах. Электроды этой марки можно использовать в сочетании с трансформаторами, поддерживающими работу при постоянном и переменном токе. Присадочным материалом можно работать в любых положениях из-за того, что они вне зависимости от рабочих условий могут обеспечить соединение высокого качества.

По окончании сварки необходимо выполнить завершающую операцию — удалить с металла шлак. Это делается очень легко, поэтому качество соединения остается стабильно высоким. Покрытие электрода напрямую влияет на присущие для него достоинства. Материал для сварки отличается особым химическим составом, благодаря которому можно поддерживать стабильное горение дуги при работе в любой плоскости. За счет стабильности дуги качество сварки получается неизменно высоким, вне зависимости от воздействия посторонних факторов.

Это интересно: Как сделать электроды по алюминию своими руками: познаем вопрос

Сферы применения, параметры, хранение

Очень часто “МР-3С” можно увидеть на больших производствах, в машиностроении и строительных площадках. Это означает, что область их применения довольно широка. Спецификация стержней состоит в работе со сталями содержащими много углерода и мало легирующих компонентов. Сюда относятся совершенно разные сплавы, имеющие прочность до 460 МПа.

Пройдемся по техническим параметрам стержней:

• наплавка: 8,5 г/Ач;
• расход: 1,7 кг на 1 кг наплавленного металла;
• покрытие: рутил;
• диаметр: 2,5 — 6 мм.

Электроды могут применяться во всех положениях, что значительно облегчает процесс, когда работы ведутся при сложном монтаже.

Другим преимуществом является легкое зажигание электродов. Это особенно полезно, когда работают новички. Дуга горит стабильно, что позволяет делать соединения равномерными и плотными.

Благодаря рутиловому покрытию, шов защищается от попадания шлака и окисления. Сама же шлаковая корка отделяется очень легко и быстро. В швах не образуется пор и они не подвержены растрескиванию. Наплавленный металл хорошо справляется с механическими нагрузками, ударами и “не устает”.

Такие свойства говорят о том, что электроды могут использоваться при сварке ответственных конструкций, работающих под разными нагрузками.

Стержни “МР-3С” подходят также для установки прихваток, перед непосредственными сварочными работами.

При работе с разными диаметрами изделий, следует подбирать разное напряжение питания. Так, для нижнего положения используется такой ток:

• 2,5 мм: 70 — 90 А;
• 3 мм: 90 — 130 А;
• 4 мм: 140 — 180 А;
• 5 мм: 170 — 220 А;
• 6 мм: 240 — 300 А.

Для вертикального и потолочного положения:

• 2,5 мм: 60 — 100 А;
• 3 мм: 80 — 110 А;
• 4 мм: 120 — 160 А;
• 5 мм: 150 — 190 А;

Электроды поставляются в упаковках, завернутых в особую влагостойкую пленку. Она предотвращает попадание жидкости на стержни. Чтобы продлить срок хранения изделий, необходимо держать их в сухом помещении при комнатной температуре. При таких условиях, они сохранят свои свойства и не подведут вас во время работы.

При попадании на электроды жидкости, их следует прокалить в специальной печи. Делать этого нужно в течение 1 часа при t = 170 — 190°С.

Полезное видео, тесты и сравнения

Сравнение, отличия от других марок

Электроды МР-3 очень востребованы у исполнителей. У мастеров также пользуются популярностью УОНИ (УОНИИ) и АНО. Данные марки достаточно часто сравнивают, пытаясь определить лучший вариант.

УОНИ (УОНИИ)

Основные отличия стержней с обмазкой марки МР-3 от электродов УОНИ представлены в таблице.Важно! Сравнить МР-3 с прутками УОНИИ не так просто, так как отдельные марки обладают разными характеристиками. Они относятся к разным типам

Марка электрода	МР-3	УОНИ-13/55
Покрытие электрода	Рутиловое	Основное
Род и полярность тока	Переменный и постоянный ток обратной полярности	Постоянный ток обратной полярности
Условия для сварки	Возможно выполнение сварки по неочищенном поверхностям, во влажных условиях	Очистка является обязательным условием, покрытие обладает чувствительностью к влаге

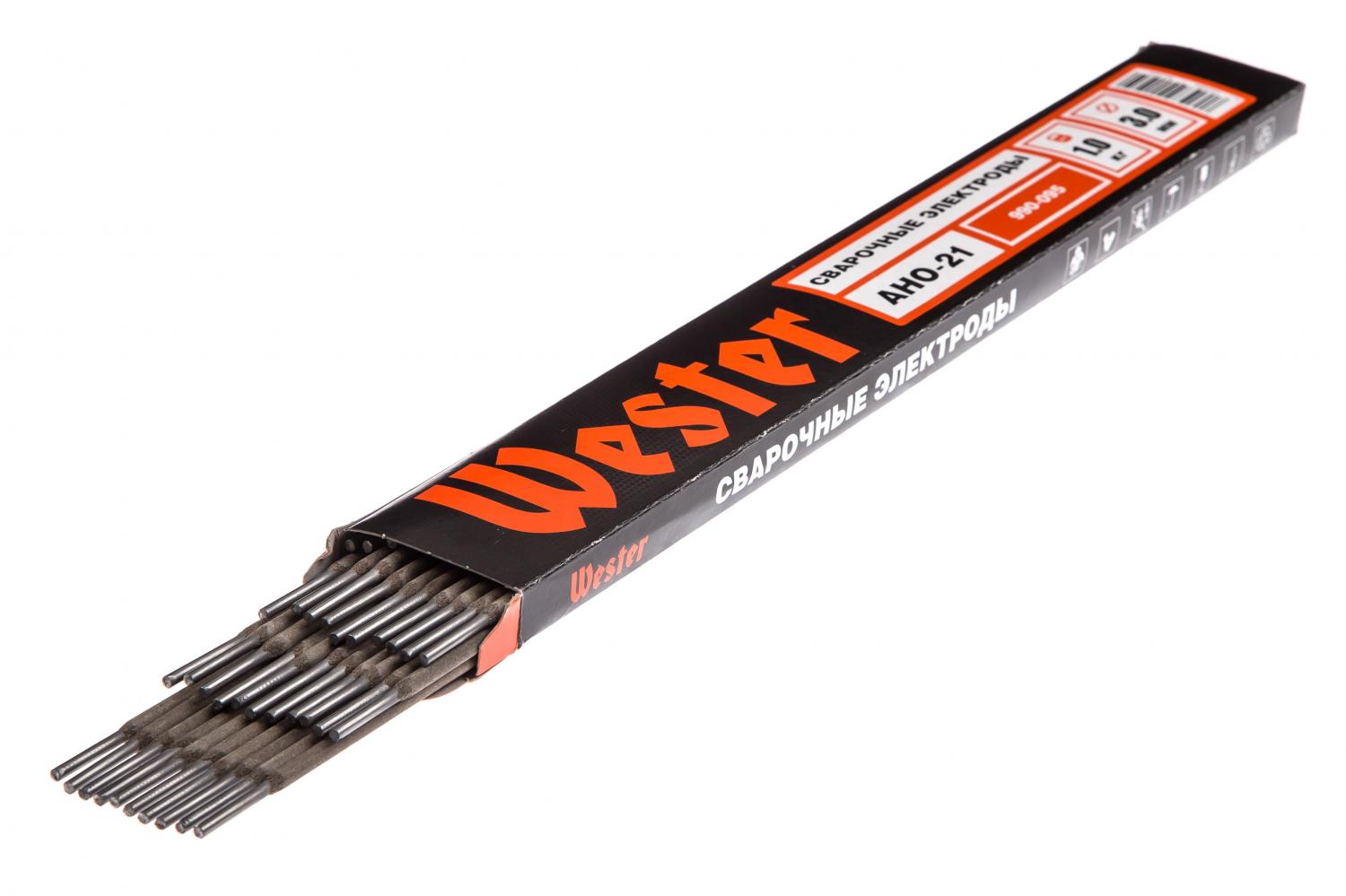

АНО

Отличия между электродами МР-3 и стержнями марок АНО сложно представить в упорядоченном виде. Обусловлено это разнообразием прутков АНО, а также их отличиями и специфическими характеристиками. Скажем только, что АНО-4 и АНО-21 будут примерно похожи в работе на МР-3.

Таким образом, каждый вид электродов индивидуален и его следует применять для выполнения определенных работ. Выбирать стержни нужно исходя от задач исполнителя.

Распаковка, обзор МР-3 (Ресанта), тестирование и сравнение с АНО-3 (СЗСМ)

Конструкция и материал изготовления

В центре изделия находится стержень из сварочной проволоки Св -08, он покрыт обмазкой на основе рутила. В него добавлены в качестве присадок алюмосиликат либо карбонат. Присадки повышают вязкость металла наплавки, предохраняют от появления трещин и пор в материале шва.

Имеют такие электроды 3 модификации: собственно МР 3, МР 3с и МР 3м. В обмазку стержней марки МР-3м добавлен ильменит, а в обмазку электродов марки  МР-3с – добавки для повышения степени ионизации.  В чем между ними разница: по основным физико-механическим характеристикам разницы между всеми тремя моделями практически нет. Различия проявляются в ходе работы: МР-3с благодаря ионизирующим присадкам в обмазке позволяет проводить легкий розжиг дуги на бытовых сварочных инверторах малой мощности.

У них также снижен объем выделяемых в атмосферу вредных веществ, прежде всего: марганца. С таким составом проще получить однородный шов на сварочных аппаратах малой мощности.

Диаметр проволоки находится в диапазоне 2-6 мм, а длина- от 30 до 45 см. По нему определяется и диаметр электрода, указанный в маркировке.

Если стержни хранились на сухом складе в заводской упаковке, в их дополнительном прокаливании нет нужды. Однако, если по каким –либо причинам влажность обмазки превысит 1,5 %- потребуется прокаливание от 40 до 60 минут при температуре около 170оС. Работать влажными электродами недопустимо: обмазка теряет свои свойства, и вряд ли получится прочный и долговечный шов.

Обмазка делается на основе рутила, или диоксида титана в состоянии порошка. Он смешивается со связующим, и стрежни окунают в получившуюся массу. Концы стержня на 20 мм не покрывают обмазкой: один из них будет зажат в держателе, а другой используют, чтобы разжечь электрическую дугу. Далее обмазанные электроды просушивают при высокой температуре.

Готовые изделия после просушки окрашивают в синий цвет и наносят на покрытие маркировку. Расшифровка МР-3 означает:

• М – рутиловое покрытие;
• Р – высокое качество шва;
• 3- номер модели в модельном ряду производителя

В состав материала стержня, кроме железа, входят присадки в следующих процентных долях:

• Марганец 0,66;
• Кремний 0,1;
• Углерод 0,1;
• Фосфор 0,03;
• Сера 0,019.

Готовые изделия пакуют в коробки, герметизируемые полимерной пленкой для сохранения низкого уровня влажности. Допускается отгрузка в картонных коробках и в пачках из технической бумаги.

Технические характеристики МР-3

• плавящийся электрод с рутиловым покрытием;
• стержни изготовляются из проволоки Св-08;
• сварка во всех пространственных положениях, кроме вертикального (сверху-вниз);
• напряжение холостого хода — 60-80 вольт;
• дуга — короткая, средняя;
• ток — переменный, постоянный обратной полярности;
• коэффициент наплавки — 8,5 г/А·ч;
• коэффициент разбрызгивания — 9-13%;
• расход электродов на 1 кг наплавленного материала — 1,7 кг;
• прокалка электродов при температуре 150-180 градусов.

Механические свойства металла:

1. временное сопротивление разрыву не менее 46 кгс/м2;
2. относительное удлинение не менее 18%;
3. ударная вязкость не менее 8 кгс/см2.

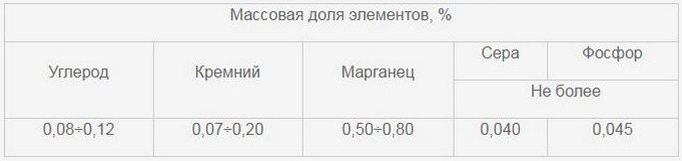

Массовая доля элементов химического состава (таблица):

Вес одного электрода МР 3 исходя от диаметра:

• 30 гр (3 мм);
• 60 гр (4 мм);
• 92 гр (5 мм).

Количество стержней в пачке и её вес:

• 83 шт, 2.5 кг (3 мм);
• 41 шт, 2.5 кг (4 мм);
• 54 шт, 5 кг (5 мм).

Цена на электроды МР-3 установлена приемлемая. 3 мм стержни приобретают за 80 рублей кг.

Таблица поможет определится с сварочным током в зависимости от диаметра электрода и способа применения.

Преимущества использования МР-3:

• высокая устойчивость дуги;
• умеренное разбрызгивание металла;
• красивое формирование шва;
• хорошая отделимость шлаковой корки.

Это интересно: Электродуговая сварка чугуна в домашних условиях: разбираемся в сути

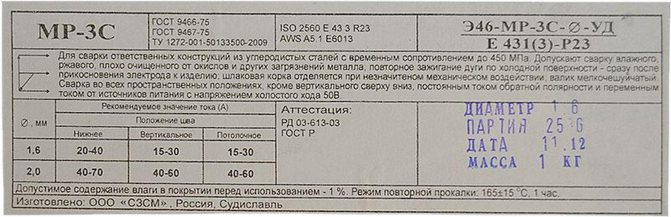

Расшифровка цвета и маркировки

На оттенок электродов влияет разновидность обмазки. Часто сварочные стержни с рутиловым покрытием имеют красный цвет. Также на колер влияют особенности изготовления, применяемые на том или ином заводе. В ассортименте попадаются элементы серого, синего, зеленого цветов.

Расшифровку маркировки лучше рассмотреть на примере. В наименовании электрода МР3-Э46-МР-3-Ø-УД-Е 43-0 (3)-Р26 представлены следующие обозначения:

• модель для сварки низколегированных сталей с усилием разрыва до 46 кгс/кв.мм – Э46;
• марка стержня – МР3;
• диаметр (2/3/4/5 мм) – Ø;
• углеродистый стержень (У) с утолщенным покрытием (Д);
• международная классификация плавящихся электродов с напылением – Е;
• задел прочности на растяжение (кгс/кв.мм) – 43;
• примерное удлинение (не более 20%) – О;
• температурный режим вязкости, при котором ударное усилие на шов составляет 34 Дж/кв.см – (3);
• рутиловое покрытие – Р;
• рабочие положения при сварочных работах (все, кроме вертикальной позиции сверху вниз) – 2;
• допустимое сварочное напряжение (не менее 50 В) – 6.

Рекомендуем к прочтению Особенности и главные преимущества использования электродов типа Э46

Конструкция и материал изготовления

В центре изделия находится стержень из сварочной проволоки Св -08, он покрыт обмазкой на основе рутила. В него добавлены в качестве присадок алюмосиликат либо карбонат. Присадки повышают вязкость металла наплавки, предохраняют от появления трещин и пор в материале шва. Имеют такие электроды 3 модификации: собственно МР 3, МР 3с и МР 3м. В обмазку стержней марки МР-3м добавлен ильменит, а в обмазку электродов марки МР-3с – добавки для повышения степени ионизации. В чем между ними разница: по основным физико-механическим характеристикам разницы между всеми тремя моделями практически нет. Различия проявляются в ходе работы: МР-3с благодаря ионизирующим присадкам в обмазке позволяет проводить легкий розжиг дуги на бытовых сварочных инверторах малой мощности.

У них также снижен объем выделяемых в атмосферу вредных веществ, прежде всего: марганца. С таким составом проще получить однородный шов на сварочных аппаратах малой мощности.

Диаметр проволоки находится в диапазоне 2-6 мм, а длина- от 30 до 45 см. По нему определяется и диаметр электрода, указанный в маркировке.

Если стержни хранились на сухом складе в заводской упаковке, в их дополнительном прокаливании нет нужды. Однако, если по каким –либо причинам влажность обмазки превысит 1,5 %- потребуется прокаливание от 40 до 60 минут при температуре около 170оС. Работать влажными электродами недопустимо: обмазка теряет свои свойства, и вряд ли получится прочный и долговечный шов.

Обмазка делается на основе рутила, или диоксида титана в состоянии порошка. Он смешивается со связующим, и стрежни окунают в получившуюся массу. Концы стержня на 20 мм не покрывают обмазкой: один из них будет зажат в держателе, а другой используют, чтобы разжечь электрическую дугу. Далее обмазанные электроды просушивают при высокой температуре.

Готовые изделия после просушки окрашивают в синий цвет и наносят на покрытие маркировку. Расшифровка МР-3 означает:

• М – рутиловое покрытие;
• Р – высокое качество шва;
• 3- номер модели в модельном ряду производителя

В состав материала стержня, кроме железа, входят присадки в следующих процентных долях:

• Марганец 0,66;
• Кремний 0,1;
• Углерод 0,1;
• Фосфор 0,03;
• Сера 0,019.

Готовые изделия пакуют в коробки, герметизируемые полимерной пленкой для сохранения низкого уровня влажности. Допускается отгрузка в картонных коробках и в пачках из технической бумаги.

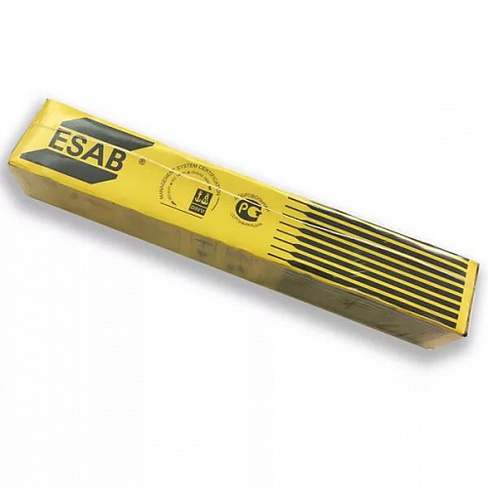

Производители: из Китая, ЛЭЗ, Монолит, Арсенал, ЭСАБ и прочие

Среди производителей электродов марки МР большое представительство как российских, так и зарубежных предприятий. Электроды российских производителей таких как ЛЭЗ (Лосиноостровский электродный завод г. Москва), СпецЭлектрод (г. Москва), Волгоградский завод сварочных материалов ХОБЭКС, Электрод (Тольятти) и других производятся согласно требования ГОСТ 9466-75 И ГОСТ 9467-75, а также имеют сертификаты НАКС (Национального Агентства Контроля Сварки), Российского Регистра Морского Судоходства и другие.

На российском рынке успешно конкурируют производители ближнего зарубежья. Белоруссия успешно реализует электроды марки МР под наименованием «Арсенал» (АРС), а украинский «ПлазмаТек» выпускает популярные в России МР под брендом «Монолит».

Дорогая, но высокого качества продукция европейских производителей, например, ЭСАБ с целью снижения ценовой нагрузки и повышения конкурентоспособности организует производство на территории России (г. Тюмень, г. Санкт-Петербург).

Электроды МР-3 ЛЮКС производства МЭЗ. Фото МЭЗ

Как и любой другой рынок сварочных материалов, российский невозможно представить без китайских электродов. Несмотря на претензии к качеству достаточно много китайских предприятий выпускают хорошую продукцию. Китайский аналог Е6013 успешно заменяет электрод марки МР-3.

Основы электросварки

К электроду и свариваемой детали подводится электрический ток. При соприкосновении свариваемого изделия передается сварочный ток. Благодаря тому, что сварочная дуга имеет до 7 тыс. градусов, кромки на свариваемой детали плавятся, образуя сварочную «ванну». Вместе с кромками плавится электрод, а его покрытие защищает от воздействия окружающей среды. На месте сварочного шва образуется шлак, который также защищает от воздействия внешних дефектов. Сырость, влага, воздух — это все может плохо сказаться на сварочном шве.

Главная составляющая при сварке — это сварочный аппарат. Существует множество видов, от ручных до автоматических. Некоторые из них работают от электричества, другие от газа. Чаще всего используют аппараты для таких видов сварки:

1. Ручной дуговой.
2. Полуавтоматической.
3. Автоматической.
4. Аргоновой.

Ручная дуговая сварка самый первый и распространненый вид. Ее используют не только на производстве и строительстве, но и быту. Такой вид удобен в использование и не требует особых условий окружающей среды. При использовании ручного аппарата пользуются специальными электродами. Их подбирают соответственно изготавливаемой детали. Свариваемые детали могут варьироваться от 2 мм до 20 мм и более. Однако стоит помнить о снятии кромок для провара.

Автоматические устройства используют в промышленных зонах. Чаще это могут быть заводы и другие предприятия, занимающиеся постоянным производством одинаковых конструкций.

Аргоновая сварка производится газом. При работе с таким аппаратом используется специальная проволока, которая плавится при помощи газовой горелки.

Основная обмазка

Известно, что в её состав входят соли кальция — карбонат и фторид. Её преимуществом считается небольшое содержание водорода. Характерными представителями электродов с основной обмазкой являются изделия УОНИ. Их покрытие обеспечивает получение высококачественного шва – как по внешнему виду, так и по техническим показателям: пластичности, прочности, ударной вязкости.

Электроды не образуют внутри шва кристаллические трещины, поэтому рекомендуются специалистами для ответственных сварочных операций и для изделий, эксплуатируемых в суровых климатических условиях. Их можно применять при сварке в любом положении, кроме вертикального.

Обозначение

Буква «Э» свидетельствует о том, что речь идет об электродах, предназначенных для дуговой сварки ручным методом. Цифры «46» дают информацию о значении сопротивления разрыву, которое измеряется в кгс/мм2. МП-3 — это марка обозначаемых электродов. «ЛЮКС» — торговое название, которое присваивает своей продукции производитель.

Далее следует диаметр поперечного сечения электрода. Буква «У» показывает, что сварке этими электродами подлежат низколегированные стали с небольшим содержанием углерода. Следующая буква «Д» означает, что электрод имеет толстое покрытие. Буква «Е» относится к обозначению плавящихся электродов, имеющих покрытие, согласно международной классификации.

Число «43» — это значение сопротивления разрыву уже после окончания сварочного процесса. «0» означает, что относительное удлинение не превышает 18 процентов. (3) относится к значению ударной вязкости наплавленного металла.

Буквы «РЦ» расшифровываются как рутилово-целлюлозное покрытие. Одна буква «Р» будет означать, что покрытие чисто рутиловое. Последние две цифры «11» свидетельствуют о том, что сварку этими электродами можно осуществлять во всех положениях, исключая движение электрода сверху вниз. Обозначение наносится на бирку, наклеенную на упаковку. Это позволяет узнать, какие электрод МР-3С имеет характеристики и сделать правильный выбор.

Электроды мр 3с технические характеристики

Можно выделить несколько важных характеристик синих электродов мр 3:

• рутиловое покрытие;
• показатели коэффициента наплавления – около 8,5 г/Ач;
• производительность наплавления – 1,2 килограмма в час;
• расход электродов на один килограмм металла составляет 1,7 кг.

Используя МР-3С можно сваривать ржавый металл, который плохо очищается от окисления и других загрязнений металла. Представленные конструкции способы обеспечить лёгкое перекрытие зазора. Процесс сварки будет происходить легко и без определённых усилий.

Мастера смогут быстро сделать любые нужные швы в потолочном положении, при постановке прихватки, а также для неповоротного стыка в трубопроводе. Такие электроды помогут сделать сварочные работы на предельно низком токе. Они имеют повышенные показатели эффективности при проведении сварки таврового соединения, чтобы получить гарантированный вогнутый шов.

https://youtube.com/watch?v=zHLbfDvR7tc

Рекомендуемые значения тока

Рабочий ток зависит от диаметра выбранного электрода и от сварочного положения. Рекомендации по выбору сведены в таблицу, сила тока дана в амперах

Диаметр, мм	Вертикальный шов, сила тока	Нижнее положение, сила тока	Потолочное положение, сила тока
3	90-110	100-140	100-120
4	140-180	160-220	140-180
5	150-200	180-260	Не применяется
6	Не применяется	300-360	Не применяется

Важно помнить, что это ориентировочные значения. Для конкретных деталей выполняется пробный шов, и сила тока подстраивается в зависимости от его результатов

Начинать следует с минимальных значений, поскольку рутиловые электроды не любят завышенных значений силы тока.

Если пробный шов демонстрирует недостаточный уровень провара, силу тока следует постепенно, шагами по 5 ампер, увеличивать до получения удовлетворительных результатов. При завышенных значениях рабочего тока повышается разбрызгиваемость металла, снижается стабильность дуги. На заготовках малой толщины возможно появление прожогов.

Особенности использования электродов МР-3

Для работы с электродами МР-3 могут быть использованы источники и постоянного, и переменного тока. Используемые источники тока должны обеспечивать напряжение холостого хода (ХХ) не меньше 50В. Если берется источник постоянного тока, то сварки следует выполнять на обратной полярности (плюс подключается к электроду). Сварочные электроды марки МР-3 позволяют выполнять работы в различном пространственном положении.

Изделия марки МР-3 отличаются следующими технологическими характеристиками:

• сварочная дуга зажигается легко и характеризуется высокой устойчивостью горения;
• легкое формирование сварного шва;
• минимальное разбрызгивание металла;
• шлаковая корка, формирующаяся на поверхности шва, легко отделяется;
• повторное зажигание дуги также происходит легко;
• сварочные работы, выполняемые с помощью электродов МР-3, характеризуются высокой производительностью, а также качеством получаемого шва.

Металл сварного шва, как и наплавленный металл, обладает следующими характеристиками: механическое сопротивление разрыву (временное) — до 46 кгс/мм2, что соответствует 450 МПа; показатель ударной вязкости — 8 кгс м/см2 (80 Дж/см2); величина относительного удлинения — 18%; угол загиба (для сварного соединения) — 150 градусов.

Сварочный ток, на который необходимо настроить источник питания, зависит как от диаметра электрода, так и от пространственного положения формируемого шва:

• Изделия D 3 мм: вертикальные швы — 90-110А, нижние швы — 100-140А, потолочные швы — 100-120А;
• D 4 мм: вертикальные швы — 140-180А, нижние — 160-220А, потолочные — 140-180А;
• D 5 мм: вертикальные швы — 160-200А, нижние — 180-260А;
• D 6 мм: только нижние швы — 300-360А.

К техническим характеристикам электродов относится и их расход на наплавление определенного количества металла сварного шва. Так, для того чтобы наплавить 1 кг металла, необходимо 1,7 кг электродов МР-3. При этом электроды данной марки обеспечивают производительность, равную 1,7 кг/ч (изделия D 4 мм), а коэффициент наплавления соответствует величине 8,5 г/А ч.

Cиние cварочные электроды MP-3C

Что собой представляют электроды мр 3с?

Электроды МР 3с производятся в строгом соответствии с техническими требованиями и стандартами. Именно эти положения способны определить их точные размеры, механические свойства металлического шва и сварного соединения. Представленные электроды отличаются от других конструкций тонким рутиловым покрытием. Они предназначены для сваривания углеродистой стали. Стоит отметить, что показатели предела прочности шва во время растяжения должны быть не больше 450 МПа.

Согласно технике безопасности и техническим требованиям сварочные работы не могут производиться в любом пространственном положении. Исключение составляет положение «вверх-вниз». Электроды мр 3с способны оказывать определяющее воздействие на итоговое качество сварного шва.

Эти элементы, благодаря своим техническим свойствам, предоставляют все возможности для получения шва, который согласно механическим показателям не будет отличаться от основного металла. Именно по этой причине, такие их используются для сварки ответственных конструкций.

Рутиловое покрытие для электродов типа МР-3 – это соединение минералов рутила или двуокиси титана. В это вещество добавляются алюмосиликаты или карбонаты. Представленные компоненты способны увеличить показатели вязкости направленного металла, а также препятствуют образованию новых трещин в сварном шве.

Главная особенность электродов марки МР-3 заключается в достаточно низкой чувствительности к качеству обработки кромок на поверхности, где выполняются свариваемые работы. Представленные кромки не будут реагировать на ржавчину или любые другие загрязнения. Рутиловое покрытие способно обеспечить высокие показатели производительности, а также оптимальные экологические и технологические показатели сварочного производственного процесса.

Для чего предназначены, область применения, использование марки, назначение

Электроды МР-3 предназначены для сварки ответственных конструкций из углеродистых и низколегированных сталей с временным сопротивлением не более 50 кгс/кв.мм. Возможна работа с изделиями больших и средних толщин.

Практическое применение электродов МР-3

Электроды марки МР-3 с рутиловым покрытием получили широкое распространение не только среди опытных сварщиков, но и относящихся к категории новичков. Легкое, почти мгновенное зажигание дуги, как собственно и повторное, значительно облегчают выполнение сварочных работ любителями, не владеющими практическими навыками проведения такой технологии. Для поддержания стабильной дуги новичку не требуется иметь «набитую руку», дуга работает как на короткой длине, так и на более длинной, при этом на сварочном аппарате (трансформатор или инвертор) может быть установлено небольшое значение сварочного тока.

Опытные сварщики используют электроды МР-3 для сварки тонкостенных конструкций прерывистым швом (с отрывом), что требует определенных навыков. Практический опыт подбора режимов сварки позволяет им выполнять соединения заготовок в случае невозможности их тщательной подгонки друг к другу, то есть с зазором.

Для практического применения расходников марки МР-3 важно, что не требуется предварительной подготовки свариваемых поверхностей. Наличие на них влаги, ржавчины и других загрязнений не сильно влияет на качество сварного шва

Где применимы

Начинающим сварщикам открывается широкое поле деятельности в проведении сварочных работ с помощью электродов МР-3 на даче, в гараже

При установке забора или других ограждений на даче с использованием бывшего в употреблении уголка или профиля, разводке для полива по территории сада или огорода таких же не первой свежести труб можно не сильно обращать внимание на подготовку поверхностей под сварочные швы. При проведении таких неответственных работ даже сварщиком-любителем результат вполне будет соответствовать поставленным целям

При необходимости отремонтировать поломанный стеллаж в подвале гаража применение расходников МР-3 будет лучшим вариантом. Отсутствие вредных веществ в сварочном газе обеспечит безопасность работ в таком относительно закрытом помещении.Кстати: при наличии труднодоступных для сварки мест можно соответствующим образом согнуть расходник с рутиловым покрытием, чтобы обеспечить лучший подвод электрода к соединяемым стыкам. Электроды МР-3 предназначены для сварки углеродистых и низколегированных сталей, которые широко распространены в различных отраслях промышленности. Рутиловое покрытие обеспечивает хорошую защиту сварочного шва от внешних условий, что позволяет использовать МР-3 для применения в ответственных соединениях с прочностью на разрыв не более 490 МПа.

Высокая стабильность дуги на протяжении всего сварочного технологического процесса дает возможность получить качественный корневой шов на неповоротных стыках труб. Облицовочный шов добавляет прочности стыку трубопровода. Такая технология используется при монтаже и ремонте труб в нефтяной, газовой промышленности, ремонте резервуаров для хранения нефти, контейнеров для перевозки опасных грузов, в обслуживании котлов и другого подобного оборудования.

Подъемно-транспортное оборудование (краны, эскалаторы, конвейеры и другое) после монтажа или ремонта с помощью сварки подвергается тщательному контролю производимых швов неразрушающими методами. Применение электродов МР-3 практически гарантирует отсутствие пор, трещин и других дефектов при выполнении работ сварщиком с требуемым аттестационным допуском.

Возможность сварки электродами МР-3 в вертикальном и потолочном положении позволяет выполнить ремонт листопрокатных и других подобных станов без демонтажных работ.

Способность сварочного шва, выполненного электродами марки МР-3, противостоять агрессивным средам, дало возможность использования этого расходного материала в судостроении.

Многие металлоконструкции железобетонных изделий (арматура, закладные и другие) свариваются маркой МР-3.

Где не применимы

Механические характеристики расходников марки МР-3 ограничивают их применение для нагруженных конструкций. Углеродистые и низколегированные стали, используемые в домашнем хозяйстве практически все можно сваривать рутиловыми электродами. Однако, бывают исключения и трещину, например, на тяжелом металлическом молотке, испытывающим повышенные нагрузки, сопровождающиеся вибрацией, лучше ремонтировать сваркой с применением электродов с основным покрытием, например, УОНИ 13/55. Механическая прочность и пластические свойства шва этой марки превышают аналогичные показатели МР-3.

Виды обмазки

В настоящее время применяются четыре вида обмазки.

1. Основное с маркировкой «Б».
2. Кислое – «А».
3. Целлюлозное – «Ц».
4. Рутиловое – «Р».

Есть смешанные виды, к примеру, АР – кисло-рутиловое, РБ – рутилово-основное, РЖ – рутиловое смешанное с железным порошком и РЦ – рутилово-целлюлозное.

Чаще всего для ручной сварки инвертором используют сварочные электроды с основным или рутиловым покрытием. К первой категории относятся электроды марки УОНИ. Их обычно используют в тех случаях, когда нужно получить сварочный шов высокого качества. То есть, шов должен отвечать высокой прочности, ударной вязкости и высокому показателю пластичности. При этом швы из сварного электрода УОНИ гарантируют, что внутри сварного материала не будут образовываться трещины кристаллического типа, плюс электроды данного типа не подвержены старению. Поэтому специалисты рекомендуют их применять для сварки ответственных конструкций, которые будут эксплуатироваться в жестких условиях.

Есть у УОНИ и свои отрицательные стороны. Влага на электродах, ржавчина на торце проволоки, масляные или жирные пятна на обмазке, ржавчина на соединяемых металлических изделиях – все это гарантия появления внутри сварочного шва раковин, которые снижают его качество. К тому же работать с этими электродами можно только на постоянном токе с обратной полярностью.

Сварочные материалы с рутиловым покрытием используются в основном для соединения деталей из низкоуглеродистой стали. Их ярким представителем является марка МР. Вот положительные характеристики данной категории.

• Могут работать как на постоянном, так и на переменном токе.
• Разбрызгивание металла минимальное.
• С помощью электродов данного типа могут получаться высококачественные сварочные швы, сделанные в любом положении заготовок.
• Шлак после сварки легко отходит.
• С помощью МР можно варить и ржавые изделия, и даже сильно загрязненные.
• Легкий розжиг даже при низком показателе вольт-амперной характеристики инвертора.

Когда перед новичком стоит вопрос, как правильно выбрать электрод для сварки, то оптимальный для него вариант – это марка МР.

К рутиловым покрытиям относятся марки АНО. Их используют для соединения изделий из углеродистой стали, к примеру, для сварки трубопроводов. Все остальные характеристики точно такие же, как и у МР.

Почему опытные сварщики не любят пользоваться электродами с рутиловой обмазкой? Во-первых, они их называют бенгальскими огнями. Во-вторых, это мягкая и быстрая сварка, а для хорошего прогрева металла нужна медленная сварка. Поэтому профессионалы отрицательно относятся к ним, а для новичков – это в самый раз.

Технические характеристики

Если рассматривать электроды МР-3С, технические характеристики здесь зависят от того, что входит в состав материала, а не только от его физических параметров.

Химический состав, %
Углерод	Кремний	Марганец	Сера	Фосфор
0,1	0,17	0,58	0,025	0,035

Когда речь заходит о выборе подходящей марки, которую специалисты будут использовать в конкретных условиях, то на первый план выходят механические характеристики. Они показывают, насколько крепкими могут быть готовые изделия и какие условия они смогут выдержать во время эксплуатации. Это помогает определить наиболее выгодный, в финансовом плане, вариант для сваривания. Механические свойства приводятся по уже наплавленному металлу шва.

Температура испытаний, градусы Цельсия	Временное сопротивление разрыву, Н/мм2	Относительное удлинение, %	Ударная вязкость, Дж/см2	KCV>34 Дж/см2 при температуре, градусы Цельсия
+ 20	480	25	130	– 20

Производительность наплавки, г/мин	Относительный выход наплавленного металла, %	Расход материала на 1 кг наплавленного шва, кг
23,5	90	1,7

Особенности наплавки

Выбрав диаметр подходящего электрода, следует знать, при каких режимах аппарата его использовать, чтобы во время процесса он не залипал, если ток слишком низкий, и не перепаливал основной металл, если слишком высокий. В данной таблице приводятся примеры, какая сила тока нужна для конкретного диаметра электродов и какой расход материала будет в этом случае.

Величина диаметра, мм	Сила тока, А	Количество электродов для 1 кг наплавки, шт.
2,0	30…80	94
2,5	50…90	53
3,0	70…120	38
4,0	110…160	19
5,0	150…200	12

Обозначение и расшифровка

Марка МР-3С содержит следующие понятия в своей аббревиатуре:

• М – материал, который обладает тонким рутиловым покрытием;
• Р – соответствие высоким требованиям по созданию шва;
• 3 – марка электродов от данного производителя;
• С – цвет обмазки синий, так как выпускаются различные марки с разными цветовыми оформлениями, каждая из которых обладает своими свойствами.

Расшифровка электродов МР 3С

Как установить качество электродов при покупке?

Лучшим вариантом будет опробование нескольких электродов из приобретаемой партии в рабочем процессе сварки

Если это невозможно, нужно обратить внимание на следующие факторы:

• срок годности изделий;
• название компании-производителя (для опытных сварщиков это важная информация);
• качество обмазки в части равномерности толщины нанесения вокруг стержня, отсутствие крошения.

Если при опробовании появляются признаки излишней влажности, следует просушить электроды и провести проверку повторно.

Чтобы сварка деталей была выполнена по всем правилам нормативов, а качество шва не подвергалось критике, крайне важно хорошо изучить сварочные технологии. Выбор типа электрода — это составная часть этих знаний, которые нужно постоянно пополнять и совершенствовать
