Как соединить шлейфы между собой

Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др)

Многожильные гибкие шлейфы нашли широкое применение и используются в высокотехнологичных устройствах и электронных бытовых приборах. Эти шлейфы соединяют неподвижные и подвижные части устройств, и довольно часто ломаются в местах сгиба. ВЫ можете произвести восстановление подобных шлейфов самостоятельно.

Перед началом работ по восстановлению шлейфа необходимо измельчить немного канифоли в порошок и затем растворить ее в спирте, воспользовавшись соотношением один к шести или одну часть канифоли смешать с шестью частями спирта. Далее нужно приклеить клеем “Момент” поврежденный участок к изолированной пластине, затем положить полученное соединение под обычный микроскоп который используется в школе.
Далее вы должны аккуратно снять, при помощи скальпеля, верхнюю изоляцию с токопроводящих дорожек возле участка шлейфа который был поврежден в 1,5 мм возле места где образовался обрыв. Затем нанести, воспользовавшись мягкой кисточкой, небольшое количество раствора спирта с канифолью на участки с дорожками зачищенными изоляцией

Нужно прикоснуться к этому участку шлейфа прогретым и залуженным маленьким количеством припоя паяльником имеющего небольшое жало.
Осторожно произвести очистку лака скальпелем на проводе имеющим диаметр 0,15 мм и нанести при помощи кисточки спиртовой раствор с канифолью. Далее необходимо залудить провод от кромки на расстоянии до 25 мм и аккуратно припаять его к первой по отношению к краю шлейфа дорожке

Вы должны приподнять середину провода где-то на 1,5 мм над частями поврежденного участка, которые вы соединяете.
Далее необходимо изогнуть участок провода соединяемый с двумя сторонами неисправной дорожки и откусить с помощью бокорезов лишние части образовавшиеся при пайке второй точки. Затем начать пайку к шлейфу начав с дальнего поврежденного участка.
Вам нужно нарастить шлейф, в том случае, если разрыв расположен на месте сгиба в местах с подвижными участками. Для вставки необходимо использовать отрезок шлейфа имеющий подходящую длину и ширину, а также требуемое количество и ширину дорожек. Вам нужно осторожно разрезать шлейф поперек поврежденного участка.
Затем следует зачистить, соединить и аккуратно спаять обе половины шлейфа с приготовленной вставкой. Следите за тем чтобы первые дорожки шлейфа обоих половин полностью совпадали. Далее необходимо заизолировать оголенные участки провода в местах пайки при помощи клея “Момент”.

Наращивание шлейфа

В том случае, когда обрыв обнаружен между подвижными частями (на месте постоянного изгиба шлейфа) – его потребуется нарастить.

Для этого можно будет воспользоваться схожей по структуре вставкой, у которой ширина, количество дорожек и их размер соответствуют восстанавливаемой ленточке.

В начале ремонта следует разрезать шлейф в месте повреждения и зачистить каждую дорожку с обеих сторон. То же самое нужно будет проделать с подготовленной ранее вставкой.

Главное – внимательно проследить за тем, чтобы дорожки на всех соединяемых участках шлейфа были точно совмещены.

После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.

После соединения контактов следует удалить растворителем излишки флюса и проверить с помощью лупы качество пайки. После этого необходимо дополнительно изолировать восстановленные места посредством липкой ленты.

Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.

Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.

Назначение и классификация проводов

Провод – это изделие электротехники, которое состоит из 2 или более металлических проволок, покрытых обмоткой из какой-либо неметаллической ткани. Служит для связи источника тока с потребителем.

Провод состоит из 2 частей. Первая это жила – часть, проводящая ток. Вторая часть – это изоляция, то есть то, что ограждает жилу от внешних раздражителей. В качестве жилы обычно используется проволоки из меди и алюминия, изоляция делается из бумаги, резины, лакового покрытия.

Есть определенная классификация проводов:

обмоточные;
медные;
провода высокого сопротивления;
монтажные соединительные;
выводные;
провода для подвижного состава;
изолированные для воздушных линий;
неизолированные;
провода для геофизических работ;
термостойкие;
термоэлектродные;
прогревочные;
автомобильные;
авиационные;
установочные;
провода связи;

Выбор паяльника

Итак, начнем с того, что паяльник – это самая основная часть процесса пайки. От правильного выбора этого инструмента зависит скорость и удобство выполнения работы.

Электрические паяльники делятся на 2 типа:

Спиральные. Спиральные нагреваются медленно, но более долговечны.
Керамические. Керамические, в свою очередь, быстро разогреваются, но требуют бережного использования, так как весьма сильно подвержены механическому воздействию.

Также, прибор подразделяется по мощности:

3-10 Вт, в основном используются при распайке микросхем, совсем крохотных размеров;
20-40 Вт, пользуются спросом у радиолюбителей и в быту;
60-100 Вт, с их помощью паяют провода с сечением больших размеров;
100-250 Вт, для работы с металлом крупных размеров;

В основном, опытные пайщики используют паяльные станции, так как они оснащены регулируемым диапазоном нагрева и способны поддерживать постоянную температуру. Паяльная станция в руках мастера намного ускоряет и улучшает процесс работы, но новичок, к сожалению, не сможет ощутить преимущества.

Существует определенный ряд характеристик, по которым отличаются паяльники:

Напряжение питания паяльника.
Форма жала.
Максимальная температура жала.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе

Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать

Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Ответ мастера:

Гибкие многожильные шлейфы, осуществляющие соединение отдельных подвижных и неподвижных относительно друг друга компонентов прибора, применяются в большом количестве современных электронных бытовых приборов. Бывает так, что эти шлейфы теряют целостность. Самым проблемным место, в котором случаются разрывы, является перегиб шлейфа. Но даже в таком случае работоспособность шлейфа подлежит восстановлению.

Вам необходимы: спирт, клей «момент», пинцет, канифоль, легкоплавкий оловянный припой, лакированный провод диаметром 0,15 мм, тонкая твердая изоляционная пластина (лучший вариант полиамид (каптон)), смычковый паяльник с мощностью 10 – 15 Ватт, скальпель, простой микроскоп, кисточка, бокорезы.

Прежде, чем приступить к ремонту шлейфа, нужно приготовить флюс из спирта и канифоли. Для этого измельчите до порошкового состояния немного канифоли. Растворите канифоль в спирте в пропорции 1 грамм канифоли на 6 грамм спирта. Помешивая спирт, доведите канифоль до полного растворения.

Приклейте клеем «момент» к изоляционной пластине поврежденный участок шлейфа. Эта процедура позволит обеспечить механическую жесткость на участке с повреждением и в будущем не даст шлейфу порваться в том же самом месте.

Поместите подвергшийся повреждению участок шлейфа под простой микроскоп

При помощи скальпеля осторожно очистьте токопроводящие дорожки от верхнего слоя изоляции около участка с повреждением. Примерное расстояние, на которое нужно зачищать дорожки, это 1–1,5 мм от места разрыва

При помощи мягкой кисточки нанесите на дорожки, очищенные от изоляции, небольшое количество спирто-канифольного раствора. Хорошо залуженным нагретым паяльником дотроньтесь до этого участка на шлейфе. Припоя на жале паяльника должно быть совсем немного. Если припоя будет слишком много, могут быть залиты и перемкнуты токопроводящие дорожки шлейфа, находящиеся по соседству.

С помощью скальпеля осторожно зачистьте от лака провод с диаметром 0,15 мм. Покройте его спиртовым раствором канифоли

Залудите провод на расстоянии около 15 – 25 мм от края. Припаяйте залуженный провод к первой от края поврежденной дорожке шлейфа.

Участок провода, припаиваемый к обеим сторонам поврежденной дорожки, нужно изогнуть так, чтобы середина провода приподнималась над шлейфом на 1 – 1,5 мм между соединяемыми точками поврежденного участка. При таком способе провод не будет натягиваться после того, как остынет место пайки шлейфа. Откусите бокорезами лишнюю часть провода возле второго места пайки. Пайку шлейфа стоит начинать с дальнего от вас поврежденного участка.

Если обрыв случился между подвижными зонами шлейфа на месте изгиба, то его нужно будет нарастить

Для этого найдите кусок шлейфа, соответствующий по длине, ширине, и что не менее важно по количеству и ширине дорожек. Из него будет изготовлена вставка

С аккуратностью ровно разрежьте шлейф поперек в месте повреждения. Зачистьте, а затем соедините и спаяйте каждую из половин шлейфа со вставкой таким образом, как было описано выше. Сделайте так, чтобы первая для начала шлейфа дорожка непременно совпала с дорожкой первой для второй его половины. Произведите изоляцию оголенных участков в местах пайки шлейфа с помощью клея «момент».

Немного про шлейф

Шлейфы представляют собой изолированные провода. Они могут быть как одиночными, так и объединенными в одну группу. В телефонах и планшетах они обычно бывают ленточными. Выглядят они как пластиковая лента, но внутри нее проходят медные жилы проводов. Часто именно такой вид шлейфа подвергается различным деформациям – он может быть порван, перерезан, растворен различными жидкостями или может просто отойти от платы. Его можно либо заменить целиком, либо произвести точечный ремонт. Именно разрыв проводов шлейфа является частой причиной того, что планшет или телефон не включается. Поэтому, если вы решили сами разобраться в этой проблеме, а не нести устройство в ремонт, то для начала необходимо разобрать девайс и проверить состояние шлейфа. Обычно для поиска неисправного провода применяют прибор, который называется омметром. Чтобы им воспользоваться, сначала соединительные элементы разгибают в стороны, затем ищут неисправный контакт, который «замерцает».

Как починить шлейф головки CD-плеера своими руками | Гик

Завалялся дома на полке сидишник от Walkman (D-NE920). Хороший плеер, НО….. Он не пашет. После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.

Разборка

Внутри собственно ничего особенного. Стандартные потроха для си-ди плеера — головка с механическим приводом и электроника.

Еще до разборки было установлено, что перебита половина шлейфа, идущего к головке. К сожалению самую первую фотку, как выглядел шлейф изначально я потерял((

Мне повезло, т.к. шлейф был односторонним, хотя встречаются и двухсторонние. Если проводники проходят с двух сторон, то возможность ремонта такого шлейфа сильно усложняется. Хотя все зависит от ловкости рук и ширины проводников. Я с таким не сталкивался. Обычно двусторонние шлейфа используют в сотовых телефонах и ноутбуках для экономии места.

Сам плеер достался мне уже в плачевном состоянии и долгое время приспокойно лежал на полочке. Как можно было умудриться так порвать шлейф я, честно говоря, даже не понимаю.

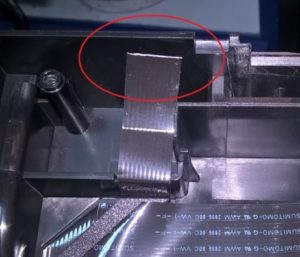

Вот головка плеера с порванным шлейфом. Были обрезаны все лохмотья и поврежденные места. Сейчас я покажу как починить шлейф.

Как починить шлейф, поехали…

На фотографии выше видно, что со стороны головки обрезано не ровно а лесенкой. Лесенка идет по проводникам шлейфа.

А вот лесенка уже с обоих сторон от разрыва шлейфа.

Для восстановления и полноценной работы шлейфа необходимо соединить все разорванные дорожки, а для этого необходимо припаивать вместо отсутствующих частей шлейфа провода. Для уменьшения вероятности замыкания мест припайки проводов между собой, лучше если они находятся не на одной линии а разнесены лесенкой.

Лудим проводники

Для того чтобы все прошло гладко лучше сразу залудить проводки (как это сделать можете посмотреть в статье о ремонте наушников) а также залудить проводники на шлейфе. Для этого необходимо счистить верхний изоляционный слой.

Я делал это острием канцелярского ножа. Достаточно счистить маленькую площадочку, в которую затем нужно ткнуть паяльником с оловом, смоченном в канифоли. В итоге должна получиться оловянная капелька.

Вместо отсутсвующих частей шлейфа будут проводки из наушников. Удобны они по трем причинам:

Дома всегда найдутся дохлые наушники.
Такие провода представляют из себя смесь тонких медных проводков и капроновых ниточек.
Благодаря этому они легко гнутся, более выносливы и более тонкие.
Они покрыты лаком по всей длине.
Соответственно им не нужна никакая наружная изоляционная оплетка, которая будет их только утолщать и препятствовать их гибкости.

Припаиваем проводки

Первым делом были восстановлены крайние проводники. Вообще-то с чего начинать разницы нет, просто крайние контакты оказались толще и на них производилась тренировка)

Оставалось еще три тоненьких ( ~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.

Теперь, когда все проводки подпаяны необходимо убедиться в отсутствии ошибок, допущенных при пайке. Берем в руки мультиметр, включаем режим измерения сопротивления и проверяем первым делом, а не замкнули ли мы соседние проводники между собой. Если все нормально то теперь необходимо прозвонить каждый проводник от начала шлейфа (разъема) до места где к шлейфу что либо подпаивается:

Защитное покрытие

Если что-то не так ищем и исправляем. Когда все окай, остается лишь финальный штрих. Для защиты от мало ли чего я прокрасил места пайки лаком для ногтей и залепил проблемное место скотчем.

Честно говоря в скотче я немного сомневался, все-таки шлейф должен легко гнуться при перемещениях головки, а из-за скотча шлейф стал жестковат, но гнулся)

Собираем, пробуем…

Вот тут то меня и ждало самое больше разочарование…. Проблема была не только в шлейфе, но и электронике. При подключении плеера к зарядке он на экранчике показывал зарядку, но загораясь на пару секунд гас, и после, уже не реагировал ни на какие кнопки. Отсоединение и повторное подключение зарядки лишь приводило к повторению описанного…

Было 2 часа ночи настроения чинить заметно поубавилось и плеер отправился дальше пылиться на полку… Вот такая вот печалька

Надеюсь, что информация о ремонте шлейфа оказалась для Вас полезна))

Выполненные заказы по ремонту телевизоров в Москве

Поломка с которой обратился клиент	Статус ремонта
Телевизор / Самсунг / нет изображения ( ЖК) Юго-Восточный административный округ	Исполнитель: Егонин Сергей Анатольевич
Телевизор / Самсунг / Не показывает ( жк перепрошить метро новогереево) Восточный административный округ	Исполнитель: Водопшин Евгений Александрович
Телевизор / Тошиба / нет изображения ( жк 2 штуки+ не вкл) Южный административный округ	Исполнитель: Меркурьев Александр Владимирович
Телевизор / Ролсен / Вкл и Выкл ( жк коньково) Юго-Западный административный округ	Исполнитель: Владимиров Вадим Александрович
Телевизор / Самсунг / не включается ( жк метро алексеевское) Северо-Восточный административный округ	Исполнитель: Аниськин Игорь Алексеевич
Телевизор / Самсунг / — ( жк перепрошить) Юго-Западный административный округ	Исполнитель: Владимиров Вадим Александрович
Телевизор / — / — ( КСИОМИ черное пятно) Северный административный округ	Исполнитель: Расулов Максат
Телевизор / пионер / нет изображения ( метро автозаводское) Юго-Восточный административный округ	Исполнитель: Болокин Александр Александрович
Телевизор / Самсунг / не включается ( метро речной вокзал) Северный административный округ	Исполнитель: Корицкий Сергей Станиславович
Телевизор / — / — ( Название техники: Toshiiba Поломка: Не включается) Восточный административный округ	Исполнитель: Аниськин Игорь Алексеевич
Телевизор / — / — ( нет звука Самсунг) Восточный административный округ	Исполнитель: Аниськин Игорь Алексеевич
Телевизор / Филипс / Гнездо ( от 1500 метро выкино) Восточный административный округ	Исполнитель: Петров Александр Александрович
Телевизор / ЛДЖ / тусклый экран ( плазма) Северный административный округ	Исполнитель: Расулов Максат
Телевизор / Филипс / не включается (20 километров) Северо-Восточный административный округ	Исполнитель: Иванов Валерий Юрьевич
Телевизор / — / Гнездо (20км дэкс)	Исполнитель: Владимиров Вадим Александрович

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

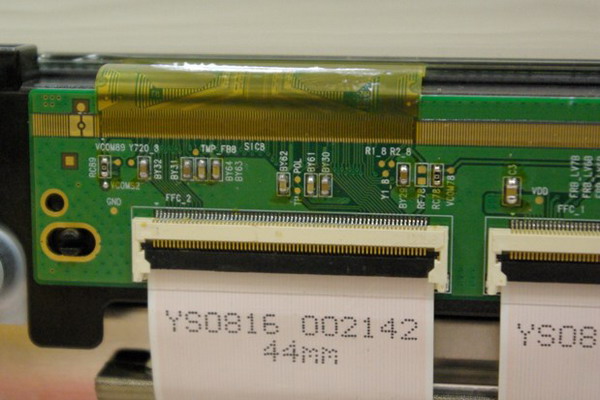

Услуга мастера по ремонту шлейфа матрицы телевизора

Ремонт шлейфа матрицы телевизора выполнить сложнее, но преимущество этого способа в том, что не нужно тратить деньги на приобретение нового. Отремонтировать его можно, но некоторые модели ТВ оснащены мониторами, которые уже не выпускаются, и купить к ним запчасти проблематичнее, скорее невозможно.

В ходе ремонта используется анизотропный скотч, которым соединяются контакты гибкого шлейфа к напыленным контактам матрицы. Такой скотч продается в рулонах по 50 м, его ширина составляет 2мм. На куски его никто не режет, нужно покупать катушку, которая стоит довольно дорого. Кроме того, хранить такой скотч нужно при температуре -10+5 0С. А это в домашних условиях сделать практически невозможно. Да и нет необходимости тратить деньги на запчасти, которые не будут востребованы.

Ремонт этой детали – сложное занятие, которое требует определенного мастерства и навыков. Квалифицированные специалисты сервиса Myguru в Москве устранят подобные проблемы любых марок ТВ — LG, Samsung, Sony, Panasonic, Philips, JVC и др.

Если услуги специалиста по ремонту ТВ нужны срочно – мастер выезжает оперативно с имеющимися деталями. Стоимость работы зависит от сложности, объема работы, модели ТВ, цены деталей, которые будут меняться, а также от срочности выполнения заявки.

Пошаговая техника пайки проводов

Пайку проводов выполняют в такой последовательности:

Снимают изоляцию на длине 3-5 см (на проводах большего диаметра длина удаляемого участка больше).
При необходимости зачищают и обезжиривают соединяемые жилы.
Формируют плотную скрутку проводов.
Обрабатывают полученный сросток флюсом.
Набирают на жало припой и паяют скрутку, прогрев продолжают до полного растекания; при необходимости повторяют несколько раз. Припой должен заполнить все полости сростка так, как это показано на рисунке 6.
Полученный сросток изолируют.

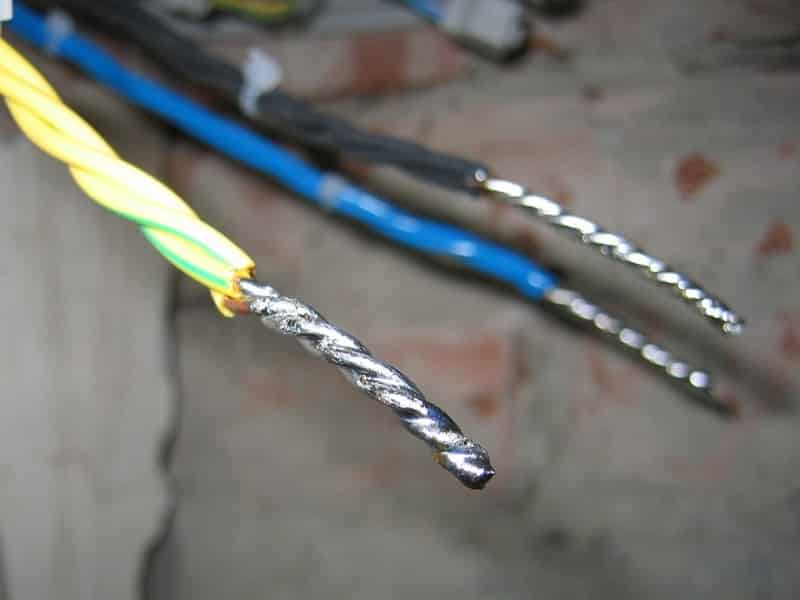

Рисунок 6. Спаянные однопроволочные провода

Пайка алюминиевых проводов друг с другом, а также с медными не имеет принципиальных отличий за исключением более сложной процедуры облуживания.

Порядок восстановления

Прежде, чем припаять шлейф у дисплея, например, следует зафиксировать на изолирующей пластинке подлежащий восстановлению участок. Для этого удобнее всего воспользоваться двухсторонней клейкой лентой.

Закрепление гарантирует механическую жесткость во время пайки и в будущем обеспечит дополнительную прочность паяного соединения.

После этого нужно поместить участок с нарушенным шлейфом под экран с линзой микроскопа и посредством хорошо отточенного скальпеля очистить место контакта от слоя изоляции (примерно1-1,5 мм от разрыва). Затем при помощи кисточки нанести на очищенный контакт тонкий слой подготовленного ранее канифольного раствора.

После основательного прогрева паяльника его жалом с небольшим количеством припоя надо дотронуться до подготовленных к пайке участков. При излишках припоя их удаляют, поскольку иначе можно будет перемкнуть ими соседние дорожки. Вслед за этим берётся кусочек проводника с освобождённой от лака и хорошо залуженной жилой, которая затем прикладывается к одному из концов шлейфа.

В заключении, отмерив длину жилы по размеру контакта и откусив бокорезами её остатки, можно будет припаять второй конец к ответной части восстанавливаемого участка.

Пайка поврежденных дорожек гибкого шлейфа

Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.

Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.

Основания для восстановления

Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.

В случае отсутствия специального инструмента и опыта пайки лучше всего обратиться в ремонтную мастерскую. В противном случае можно испортить шлейф окончательно.

За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.

Самостоятельный ремонт

Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно – важно учесть следующие факторы:

степень его повреждения;
сложность разборки гаджета (телефона);
срочность предстоящих работ.

Так, если в мобильном устройстве не действует всего лишь одна кнопка – паять весь шлейф целиком, возможно, не потребуется. В этом случае достаточно будет перепаять подводку только к одному контакту.

Инструменты и материалы

Для самостоятельной пайки повреждённого шлейфа необходимо будет подготовить расходные материалы и инструменты:

флюсовый спиртовой раствор;
удобный в обращении пинцет;
канифоль и легкоплавкий припой;
провод диаметром 0,15 мм с лаковым покрытием;
кусок пластины из изолятора (полиамида или каптона);
миниатюрный паяльник на 10-15 Ватт, скальпель и кронштейн с микроскопом (или лупа).

Помимо этого, для работы потребуются мягкая кисточка, клейкая лента и бокорезы. Большинство материалов всегда есть у домашнего мастера, так что их не придется даже покупать.

Порядок восстановления

Наращивание шлейфа

После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.

Если работы по пайке проводились аккуратно, то ремонт можно считать успешно завершенным – прибор будет снова работать.

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах. В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование

В домашних условиях при помощи паяльной лампы это сделать будет невозможно

В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
Край, который только что был зачищен, нужно подготовить к соединению с платой.

Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой

Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте
Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Как отремонтировать шлейф телефона другим способом? Все очень просто

Как отремонтировать шлейф телефона другим способом? Все очень просто.

https://www.youtube.com/watch?v=yv0Fqw6aQEE

Восстановительные работы можно провести и следующим образом:

Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта

Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить. Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам

Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах

Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.
