Что такое поверхностная закалка стали

Учебные материалы.. первая помощь в учебе…

Общие сведения об индукционном нагреве

В основе метода лежат два физических закона: закон электромагнитной индукции Фарадея (возникновение индукционных токов в проводнике, который находится в переменном магнитном поле); и закон Джоуля-Ленца (нагрев проводников электрическом током). Закона электромагнитной индукции: ЭДС индукции в замкнутом контуре пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром. Закон Джоуля–Ленца: Если на участке цепи под действием электрического поля не совершается механическая работа и не происходят химические превращения веществ, то работа электрического поля приводит только к нагреванию проводника. При этом работа электрического тока равна количеству теплоты, выделяемому проводником с током: .

Исходные данные и задача расчета

Диаметр заготовки =50 мм. Длина заготовки подвергаемой закалке =50 мм. Материал детали: Углеродистая сталь 12Х2Н4А

Рис.1 Эскиз детали

Характеристики материалов: Плотность стали Удельная теплоемкость Теплопроводность Температуропроводность =20 Удельное электрическое сопротивление =1.2

Характеристики индуктора:

Число витков Покрытие Ан.Окс.100 из. — сплав (АМГ6) Удельное электрическое сопротивление (АМГ6)

Рис.2. Индуктора с деталью 1- индуктор; 2- канал для протока воды; 3-деталь

Температурный режим:

Температура поверхности Минимальная Скорость нагрева

Задача расчета:

— Расчитать глубину закаленного слоя на частотах — Необходимую плотность мощности — Амплитуду тока в индукторе А. — Мощность технологической установки — Выбрать схему нагрева и охлаждения детали — Привести эскиз индуктора — Дать рекомендации по выбору частоты в зависимости от глубины закалки.

Расчет параметров

Толщина скин-слоя (1):

(1) – удельное электрическое сопротивление материала заготовки относительная магнитная проницаемость,  = 1; магнитная постоянная, = 1,257 – частота, Для одновиткового индуктора шаг намотки S равен длине индуктора L. Времени нагрева находим по формуле (2):

(2) с. Толщина скин-слоя в зависимости от частоты тока , где — частота в :

Запишем толщину скин-слоя  в безразмерном виде :

Здесь – безразмерный параметр. По графику на рис.3. определим при :

Рис.3. Решение задачи нагрева одномерного полубесконечного тела внутренними источниками теплоты

Зная безразмерную , определим  :

По графику на рис.3 определим глубину закалки в безразмерном виде:

Переведем в размерный вид используя выражение :

На основе проведенных расчетов можно сделать вывод о том, что при увеличении частоты тока глубина закалки уменьшается. Наилучший результат был получен при при глубине закалки или 2.55 мм.

Расчет плотности мощности.

Обычно при расчетах плотность мощности определяется из условия заданных и времени нагрева по формуле :

(3)

Из полученных плотностей тока выберем наибольшую , т.к. она обеспечивает необходимую мощность электромагнитной энергии на всех частотах.

Расчет амплитуды тока в индукторе.

Амплитуда тока в зависимости от частоты :

(4)

Наибольшая амплитуду тока в индукторе:

Расчет мощности технологической установки.

будем выбирать из соотношения: , где кпд блока питания; находится по формуле: -длина индуктора, равная длине обрабатываемого участка

Мощность технической установки Выберем из ряда мощностей технической установки 16; 25; 63; 100; 160 т.е. Тогда необходимая плотность мощности:

или

В связи с выбором мощности установки необходима коррекция времени и скорости нагрева, а также амплитуды тока: Из выражения (3) получаем:

с. Из (2) выражение для :

Из выражения (4) для амплитуды тока получаем:

Рекомендации по выбору частоты и режимам нагрева и охлаждения:

Для получения максимальной глубины закаленного слоя рекомендуется назначить частоту равной 10 После закалки рекомендуется применить охлаждение в воде или масле и отпуск для снятия внутренних напряжений при Т =200С.

Ключевые слова страницы: как, скачать, бесплатно, без, регистрации, смс, реферат, диплом, курсовая, сочинение, ЕГЭ, ГИА, ГДЗ

Способы закалки ТВЧ

По выполнению нагрева различают индукционную непрерывно-последовательную закалку и одновременную закалку.

Непрерывно-последовательная закалка применяется для длинномерных деталей постоянного сечения (валы, оси, плоские поверхности длинномерных изделий). Нагреваемая деталь перемещается в индукторе. Участок детали, находящийся в определенны момент в зоне воздействия индуктора, нагревается до закалочной температуры. На выходе из индуктора участок попадает в зону спрейерного охлаждения. Недостаток такого способа нагрева – низкая производительность процесса. Чтобы увеличить толщину закленного слоя необходимо увеличить продолжительность нагрева с помощью снижения скорости перемещения детали в индукторе. Одновременная закалка предполагает единовременный нагрев всей упрочняемой поверхности.

Параметры процесса

Регулируемые параметры следующие.

1. Мощность нагрева. Она зависит от расхода ацетилена и скорости перемещения пламени относительно изделия.
2. Расстояние от центра факела до нагреваемой поверхности поддерживается на уровне от 2 до 3 мм.
3. Продолжительность нагрева или скорость перемещения нагревателя. От этих характеристик, которые подбираются экспериментально, зависит глубина закалки и твердость поверхности.
4. В качестве охладителя большей частью применяется вода с температурой 18-350С, а расход составляет около 1 л/см2.
5. Время между нагревом и охлаждением (5-10 сек) или расстояние между зонами нагрева с охлаждением (12-25 мм).

Технология закалки стали включает процессы нагрева металла, выдержку для выравнивания температуры с прохождением необходимых структурных превращений и охлаждение с заданной скоростью. Отличительной особенностью поверхностной закалки является быстрый нагрев.

Подготовка деталей перед закалкой заключается в сглаживании острых углов и очистке разными способами: пескоструйная, химическая, щетками вручную.

Поверхностная закалка при правильном режиме обеспечивает повышение стойкости деталей в 2-5 раз. Выбор режимов охлаждения позволяет плавно увеличивать твердость закаленного слоя до 700 HB. Процесс должен проходить быстро. На конечном этапе, когда температура составляет 200-3000С, скорость охлаждения замедляется. В результате уменьшается образование трещин и изделия не коробятся.

При перегреве легированных сталей твердость может уменьшиться, что рассматривается как брак. Здесь также отсутствует возможность точной регулировки толщины закаленного слоя. Кроме того, при работе с газом требуются дополнительные меры по обеспечению безопасных условий труда.

Индуктор ТВЧ для плоских поверхностей

Плоские поверхности изделий нагревают для закалки индукторами твч с индуктирующим проводом в виде плоских спиралей или зигзагов (для малых нагреваемых площадей) либо непрерывно-последовательным способом нагрева с перемещением нагреваемой детали над индуктирующим проводом (рис. 3). Существуют секционированные индукторы с отдельными подводами электрического тока к каждой секции; включая или выключая в определённом порядке секции, можно закаливать (нагревать) поверхности переменной ширины и требуемой формы. Нагрев торцевых поверхностей производится индуктором зигзагообразной формы; для равномерного нагрева поверхности деталь вращают. Листовой материал и ленты наиболее эффективно нагреваются в поперечном магнитном поле (рис. 4), при этом толщина листа должна быть меньше глубины проникновения тока (обычно на частотах от 10 до 70 кгц). Нагрев и закалку ТВЧ зубьев шестерни производят в петлевом индукторе, охватывающем зуб с двух сторон. Чтобы закалить впадину между зубьями, индуктирующий провод располагают вдоль окружности шестерни, устанавливая против впадин магнитопроводы, входящие при рабочем положении внутрь впадин.

Рис. 1. Индуктор для ТВЧ закалки цилиндрических деталей способом одновременного нагрева: 1 — воронки для выравнивания давления закалочной воды в камере 2; 3 — индуктирующий провод с отверстиями для выхода закалочной воды: 4 — трубопровод водяного охлаждения.

Рис. 2. Петлевой индуктор для ТВЧ закалки внутренних цилиндрических поверхностей (нагрев отверстий индуктором) способом одновременного нагрева при вращении закаливаемой детали: а — конструкция с отдельными камерами для охлаждения индуктора и выхода закалочной воды; б — конструкция без постоянного охлаждения; 1 — магнитопровод; 2 — индуктирующий провод; 3 — трубопровод водяного охлаждения.

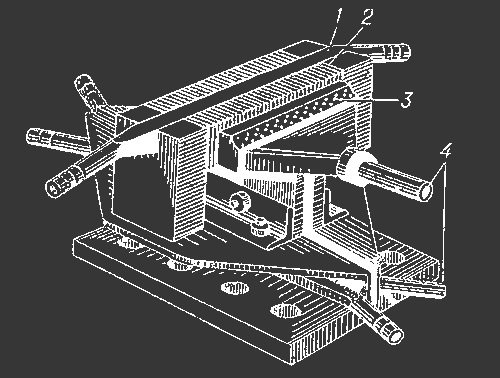

Рис. 3. Индуктор для твч закалки плоской поверхности непрерывно-последовательным способом: 1 — индуктирующий провод; 2 — магнитопровод; 3 — душевое устройство для подачи закалочной воды; 4 — трубопровод водяного охлаждения.

Рис. 4. Схема индукторов для нагрева листового материала в поперечном магнитном поле при размещении индуктирующего провода: а — с одной стороны нагреваемого листа; б — с обеих сторон нагреваемого листа; 1 — индуктирующий провод; 2 — магнитопровод; 3 — ярмо магнитопровода.

Оборудование для термообработки сталей

Основное оборудование, на котором проводится термическая обработка изделий из сталей и цветных металлов, состоит из двух основных групп: установок для нагрева заготовок и закалочных ванн. Нагревательные устройства включают в себя следующие виды оборудования:

• муфельные термопечи;
• устройства индукционного нагрева;
• установки для нагрева в расплавах;
• газоплазменные установки;
• аппараты лазерной закалки.

Первые три вида могут выполнять прогрев всего объема изделия до требуемой температуры, а последние — только поверхностного слоя металла. Кроме того, выпускаются и широко используются печи для закалки металлов, в которых нагрев осуществляется в вакууме или в среде инертного газа.

ПОСМОТРЕТЬ Индукционный нагреватель на AliExpress от 7 506 рублей → Закалочные ванны представлены стальными емкостями-охладителями для различных жидкостей, а также специальными тиглями из графита и печами для расплавов солей или металлов. В качестве закалочных жидкостей чаще всего используют минеральное масло, воду и водополимерные смеси. Для расплавов металлов обычно применяют свинец или олово, а для расплавов солей — соединения натрия, калия и бария. Закалочные ванны для жидких сред имеют системы нагрева и охлаждения рабочей жидкости до требуемой температуры, а также мешалки для равномерного распределения жидкости и разрушения паровой рубашки.

Газопламенная закалка

Метод применяют при обработке крупных металлоконструкций: деталей станков, узлов электрических машин, прокатных роликов, валов, выполненных из чугуна, углеродистых, низколегированных сталей, материалов с низким содержанием углерода. Преимущества технологии — сохранение чистоты поверхности (на ней отсутствуют следы окислительных процессов) и сравнительно небольшая деформация с сохранением начальной геометрии заготовки.

Газопламенной закалкой могут обрабатываться все углеродистые стали.

Технология

Газоплазменная закалка выполняется в ацетилено-кислородном пламени. Во время нагрева специальной горелкой температура поверхности растет с высокой скоростью. За счет этого сердцевина детали не меняет своих свойств. Толщину поверхностной обработки регулируют изменением скорости перемещения факела и интенсивности подачи газовой смеси. Охлаждение металла производится погружением в быстроохлаждающую жидкость или обработкой под душем.

Параметры процесса

Технология предусматривает использование ацетилено-кислородного пламени температурой +2400…+3100 °С. Глубина закалки чаще всего составляет 2‑4 мм. Твердость сформированного после термической обработки слоя составляет 56 HRC.

Закалка стали и сплавов

Закалка (мартенситное превращение) — основной способ придания большей твердости сталям. В этом процессе изделие нагревают до такой температуры, что железо меняет кристаллическую решетку и может дополнительно насытиться углеродом. После выдержки в течение определенного времени, сталь охлаждают. Это нужно сделать с большой скоростью, чтобы не допустить образования промежуточных форм железа. В результате быстрого превращения получается перенасыщенный углеродом твердый раствор с искаженной кристаллической структурой. Оба эти фактора отвечают за его высокую твердость (до HRC 65) и хрупкость. Большинство углеродистых и инструментальных сталей при закаливании нагревают до температуры от 800 до 900С, а вот быстрорежущие стали Р9 и Р18 калятся при 1200-1300С.

Микроструктура быстрорежущей стали Р6М5: а) литое состояние; б) после ковки и отжига; в) после закалки; г) после отпуска. ×500.

Режимы закалки

Закалка в одной среде

Нагретое изделие опускают в охлаждающую среду, где оно остается до полного остывания Это самый простой по исполнению метод закалки, но его можно применять только для сталей с небольшим (до 0,8%) содержанием углерода либо для деталей простой формы. Эти ограничения связаны с термическими напряжениями, которые возникают при быстром охлаждении — детали сложной формы могут покоробиться или даже получить трещины.

Ступенчатая закалка

При таком способе закалки изделие охлаждают до 250-300С в соляном растворе с выдержкой 2-3 минуты для снятия термических напряжений, а затем завершают охлаждение на воздухе. Это позволяет не допускать появления трещин или коробления деталей. Минус этого метода в сравнительно небольшой скорости охлаждения, поэтому его применяют для мелких (до 10 мм в поперечнике) деталей из углеродистых или более крупных — из легированных сталей, для которых скорость закалки не столь критична.

Закалка в двух средах

Начинается быстрым охлаждением в воде и завершается медленным — в масле. Обычно такую закалку используют для изделий из инструментальных сталей. Основная сложность заключается в расчете времени охлаждения в первой среде.

Поверхностная закалка (лазерная, токами высокой частоты)

Применяется для деталей, которые должны быть твердыми на поверхности, но иметь при этом вязкую сердцевину, например, зубья шестеренок. При поверхностной закалке внешний слой металла разогревается до закритических значений, а затем охлаждается либо в процессе теплоотвода (при лазерной закалке), либо жидкостью, циркулирующей в специальном контуре индуктора (при закалке током высокой частоты)

Отпуск

Закаленная сталь становится чрезмерно хрупкой, что является главным недостатком этого метода упрочнения. Для нормализации конструкционных свойств производят отпуск — нагрев до температуры ниже фазового превращения, выдержку и медленное охлаждение. При отпуске происходит частичная «отмена» закалки, сталь становится чуть менее твердой, но более пластичной. Различают низкий (150-200С, для инструмента и деталей с повышенной износостойкостью), средний (300-400С, для рессор) и высокий (550-650, для высоконагруженных деталей) отпуск.

Станция теплообменная «Петра-0395 СТ»

Станция теплообменная обеспечивает контроль наличия протока воды по внутренним каналам охлаждения тиристорного преобразователя частоты.

Система водяного охлаждения установки поддерживает интенсивность охлаждения индукционного комплекса, контроль давления на входе каналов охлаждения преобразователя частоты «Петра», блок батарей печных конденсаторов, давление дистиллированной воды на выходе составляет 0,2 МПа.

Нерабочие режимы при эксплуатации ТПЧ возможны при превышении рабочих токов, недостаточном охлаждении установки или отсутствии протока воды в каналах охлаждения.

Для повышения надежности ТПЧ при возникновении неисправности в отдельных каналах системы водяного охлаждения применяются термодатчики теплообменной станции.

На рис. 6 показан вид теплообменной станции «Петра-0395» и габаритные размеры. Технические характеристики приведены в таблице 2.

Рис. 6. Вид теплообменной станции и габаритные размеры «Петра-0395»

Таблица 2. Технические характеристики теплообменной станции типа «Петра-0395» для тиристорных преобразователей частоты «Петра»

Площадь поверхности теплообмена, м2	Отводимые тепловые потери, не менее, кВт	Масса установки, не более, кг
1,92	40	220
2,56	60	230
3,04	80	240
5,85	160	310
7,35	175	335

Примечание. Параметры оборудования могут отличаться от табличных значений.

Теплообменная станция «Петра-0395» (пластинчатый теплообменник) производится с двухконтурным охлаждением индукционного оборудования. Диаметр условного присоединенного патрубка — 1 дюйм.

Ввод питания ТС от однофазной сети — 220 В×50 Гц.

Каналы протока воды теплообменной станции — это коррозионно-стойкие шланги во внутреннем контуре. Дистиллированная вода циркулирует с помощью насоса объемом около 30 л «чистой» воды. Через теплообменник вода передает тепло во внешний контур технической воды.

При расходе технической воды не менее 3,74 м3/ч максимальная температура технической воды на входе не превышает +25 °С. Максимальная температура дистиллированной воды на входе должна составлять не более +45 °С .

На рис. 7 показана панель управления «Петра-0395».

Рис. 7. Панель дисплея управления теплообменной станции «Петра-0395»

Система управления теплообменной установки обеспечивает индикацию на панели, где отображены однофазная сеть питания насоса, кнопка «Пуск установки», кнопка «Стоп установки».

Индикация панели ТС отображает статус: (стоп/не готов), температуру воды для преобразователя частоты, внешней воды входа, перепад температуры в теплообменнике; проток внешней воды, уровень чистой воды теплообменника, состояние передней двери, задней двери; при аварии, отсутствии протока воды, ошибке устройства ТС «не готово»; воду сопротивления, качество технической воды.

Система управления теплообменной станции реализует следующие функции:

• контроль и цифровую индикацию температуры дистиллированной и технической воды;
• контроль в контуре протока технической воды;
• контроль уровня дистиллированной воды;
• контроль температуры в контуре дистиллированной воды;
• контроль температуры в контуре технической воды.

При выходе параметров за установленные пределы система управления теплообменной станции отключает индукционное нагревательное оборудование. Канал, по которому произошло отключение оборудования, запоминается и отображается на лицевой панели блока управления.

Индукционная установка

Чтобы провести разогрев токами высокой частоты, нужно использовать индукционное оборудование. Оно состоит из высокочастотного генератора, индуктора. Заготовку устанавливают внутри индуктора или рядом с ним. Он представляет собой катушку, на которой закрепляется медная трубка. Габариты, форма индуктора может изменяться в зависимости от размера обрабатываемой детали.

После включения оборудования индуктор генерируют магнитное поле, которое проходит через изделие. Вихревые токи, образующиеся во время обработки, разогревают поверхностные слои стали. Чтобы увеличить глубину проработки детали, нужно повысить частоту тока.

Бывает несколько типов конструкции индуктора:

1. Валы, отверстия, колеса закаливаются с помощью многовитковых установок.
2. Рабочую часть инструментов обрабатывают с помощью петлевых аппаратов.
3. Если деталь сложной формы, применяется фасонная установка.

Помимо конструкции используемого оборудования, изменяют режимы проведения работ:

1. Одновременная. Нагреву подвергается выбранная зона заготовки. После разогрева деталь равномерно охлаждается.
2. Непрерывно-последовательная. Зоны, которые требуется подвергнуть обработке, нагреваются последовательно. Для этого заготовка или индуктор смещается. Когда одна зона была разогрета и рабочий сместил индуктор, она начинает охлаждаться.

При обработке нужно удерживать одно расстояние между индуктором, рабочей поверхностью на всем рабочем промежутке

Важно не допускать соприкосновения оборудования и заготовки. Это приведёт к нарушению структуры материала

Одновременный разогрев изделий подразумевает использование большой мощности. Это повышает затраты электроэнергии. Из-за этого при обработки крупногабаритных заготовок применяют режим непрерывно-последовательной закалки.

ТВЧ — технология, направленная на изменение характеристик металлической заготовки. Разогревание изделия высокочастотными токами увеличивает показатели твердости, прочности

Важно равномерно провести разогрев, охлаждение. ТВЧ актуально использовать при многосерийном производстве

Установка для индукционного нагрева ТВЧ

Первая установка индукционного нагрева появилась в 19 веке. Тогда ученым удалось, основываясь на законах Джоуля-Ленца и Фарадея-Максвелла, создать первую плавильную печь, которая могла плавить металл под воздействием токов высокой частоты. Позже нагрев ТВЧ получил более активное распространение и его стали изучать, создавая все новые и новые установки, которые могли бы не только плавить металл при помощи токов высокой частоты, но производили бы и другие виды термообработки, например, закалку ТВЧ, пайку, сварку, ковку, деформацию и т.п. И в ХХ веке удалось получить первые образцы разнообразных установок. Современная установка индукционного нагрева — ТВЧ установка — способна осуществлять практически все виды высокотемпературной обработки металла.

Установка индукционного нагрева – виды обработки

Как уже было упомянуто выше, установка индукционного нагрева с легкостью справится со всеми видами высокотемпературной обработки металлических изделий. Основными задачами, с которыми справляется УИН, являются:

• Пайка ТВЧ. Производиться на предприятиях она стала гораздо чаще с появлением индукционного нагрева, потому что позволяет качественно обработать металл, не нарушая целостности его структуры.
• Плавка металла. Установка индукционного нагрева предназначена для работы со всеми видами металлов. Она отлично справится не только с черными, но и с цветными, и даже с драгоценными металлами.
• Закалка ТВЧ. Чаще всего закалка производится в отношении стальных изделий, которые постоянно подвержены механическому воздействию со стороны внешних факторов. Закалка ТВЧ неоспоримо является качественной и равномерной.
• Ковка, пластика, деформация и т.п. Производятся все эти операции в специальной индукционной установке, которая называется кузнечным нагревателем.
• Термообработка поверхности металла. Чаще всего производится в отношении сварных швов труб для разглаживания остаточного напряжения металла после вмешательства сварочного аппарата в его структуру.

Кроме вышеперечисленных операций установка индукционного нагрева хорошо справится и с другими видами термообработки. Если необходимо нагреть металл, произвести обжиг или отжиг или избавиться от каких-то вредных химических веществ, то установка ТВЧ станет незаменимым помощником.

Установка индукционного нагрева – виды

Установки индукционного нагрева подразделяются на три типа по частоте работе

При выборе частоты работы установки важно обратить внимание — для выполнения каких задач предназначена та или иная установка

1. Среднечастотные установки индукционного нагрева – установки, работающие на наиболее низких частотах. Частота работы данного типа индукционных установок колеблется в пределах 0,5 – 20 КГц.
2. Среднечастотные установки применяются в тех случаях, когда требуется произвести глубокую закалку детали; для пайки массивных изделий, которая также требует глубины проникновения тепла в деталь; для плавки всех видов металлов.
3. Высокочастотные установки индукционного нагрева – это установки, работающие на более высокой частоте, чем среднечастотные, но на меньшей, чем сверхвысокочастотные. Частота работы данного типа индукционных установок 20-40 кГц, а в некоторых случаях доходит и до 30-100 кГц. При этом высокочастотная УИН обладает небольшой глубиной проникновения тепла в металл – не более 3 мм. Высокочастотная индукционная установка является наиболее универсальной, потому что позволяет справляться с большинством операций тепловой обработки металлов.
4. Сверхвысокочастотные установки индукционного нагрева – это установки, обладающие самой высокой частотой работы. Частота работы от 100 кГц. Однако глубина проникновения тепла у СВЧ УИН не более 1 миллиметра. Сверхвысокочастотная установка индукционного нагрева чаще всего применяется для осуществления поверхностной закалки ТВЧ, для нагрева небольших заготовок и для пайки тонких и тонкостенных изделий.

Каждая установка индукционного нагрева имеет свою особенность. Если вы не знаете, как подобрать установку индукционного нагрева для своего предприятия, то подготовьте техзадание, исходя из которого, специалисты компании ЭЛСИТ помогут вам подобрать наиболее подходящее оборудование.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

xn--h1afsf5c.xn--p1ai

Индукционная установка

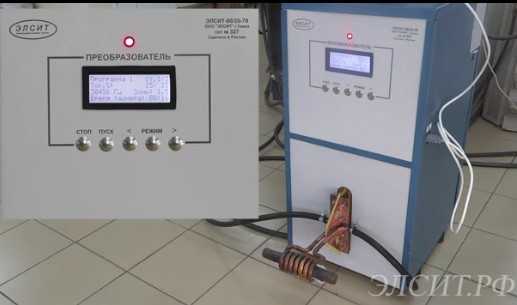

Индукционная установка для термообработки ТВЧ представляет собой высокочастотный генератор и индуктор для закалки ТВЧ. Закаливаемая деталь может располагаться в индукторе или возле него. Индуктор изготовлен в виде катушки, на ней навита медная трубка. Он может иметь любую форму в зависимости от формы и размеров детали. При прохождении переменного тока через индуктор в нем появляется переменное электромагнитное поле, проходящее через деталь. Это электромагнитное поле вызывает возникновение в заготовке вихревых токов, известных как токи Фуко. Такие вихревые токи, проходя в слоях металла, нагревают его до высокой температуры.

Индукционный нагреватель ТВЧ

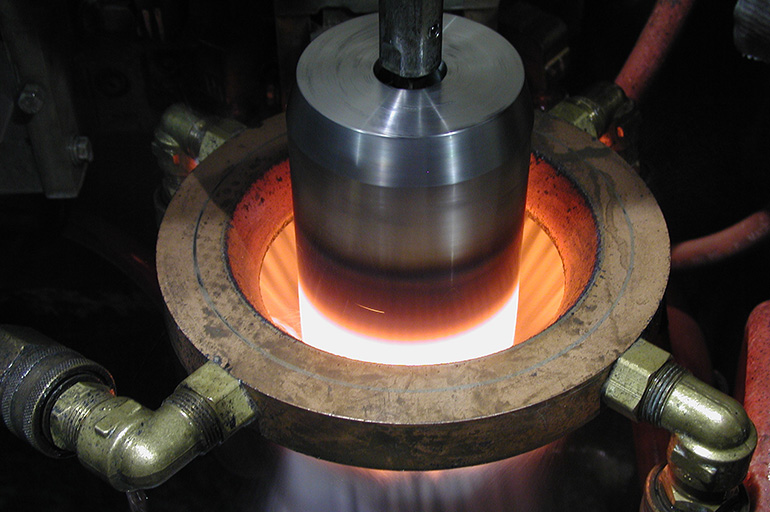

Отличительной чертой индукционного нагрева с помощью ТВЧ является прохождение вихревых токов на поверхности нагреваемой детали. Так нагревается только наружный слой металла, причем, чем выше частота тока, тем меньше глубина прогрева, и, соответственно, глубина закалки ТВЧ. Это дает возможность закалить только поверхность заготовки, оставив внутренний слой мягким и вязким во избежание излишней хрупкости. Причем можно регулировать глубину закаленного слоя, изменяя параметры тока.

Повышенная частота тока позволяет сконцентрировать большое количество тепла в малой зоне, что повышает скорость нагревания до нескольких сотен градусов в секунду. Такая высокая скорость нагрева передвигает фазовый переход в зону более высокой температуры. При этом твердость возрастает на 2—4 единицы, до 58—62 HRC, чего невозможно добиться при объемной закалке.

Для правильного протекания процесса закалки ТВЧ необходимо следить за тем, чтобы сохранялся одинаковый просвет между индуктором и заготовкой на всей поверхности закаливания, необходимо исключить взаимные прикосновения. Это обеспечивается при возможности вращением заготовки в центрах, что позволяет обеспечить равномерное нагревание, и, как следствие, одинаковую структуру и твердость поверхности закаленной заготовки.

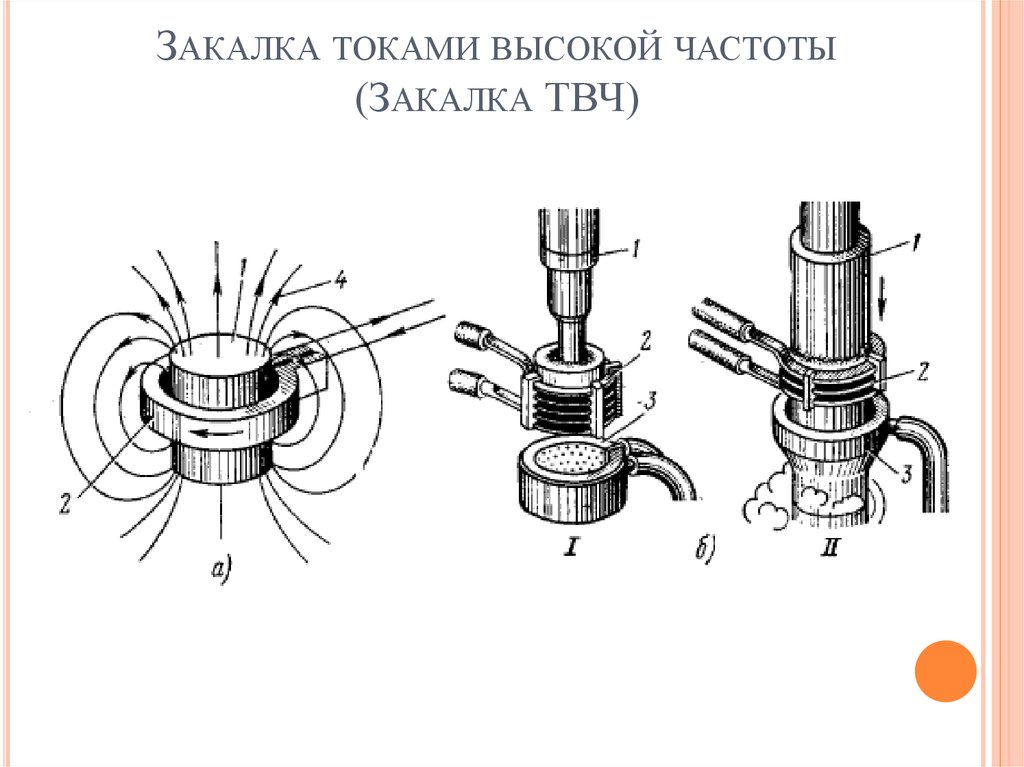

Индуктор для закалки ТВЧ имеет несколько вариантов исполнения:

• одно- или многовитковой кольцевой — для нагрева наружной или внутренней поверхности деталей в форме тел вращения — валов, колес или отверстий в них;
• петлевой — для нагрева рабочей плоскости изделия, например, поверхности станины или рабочей кромки инструмента;
• фасонный — для нагрева деталей сложной или неправильной формы, например, зубьев зубчатых колес.

В зависимости от формы, размеров и глубины слоя закаливания используют такие режимы закалки ТВЧ:

• одновременная — нагревается сразу вся поверхность заготовки или определенная зона, затем также одновременно охлаждается;
• непрерывно-последовательная — нагревается одна зона детали, затем при смещении индуктора или детали нагревается другая зона, в то время как предыдущая охлаждается.

Одновременный нагрев ТВЧ всей поверхности требует больших затрат мощности, поэтому его выгоднее использовать для закалки мелких деталей — валки, втулки, пальцы, а также элементов детали — отверстий, шеек и т.д. После нагревания деталь полностью опускают в бак с охлаждающей жидкостью или поливают струей воды.

Непрерывно-последовательная закалка ТВЧ позволяет закалять крупногабаритные детали, например, венцы зубчатых колес, так как при этом процессе происходит нагрев малой зоны детали, для чего нужна меньшая мощность генератора ТВЧ.
