Карбид вольфрама

Применение

Благодаря приведенным выше свойствам, существует несколько сфер применения карбида вольфрама.

1. Его применяют для выпуска деталей большой коррозионной и износоустойчивости и твердости: фрез, абразивных материалов, резцов, сверл, долот и т. д.
2. Рассматриваемое соединение применяют для наплавки и газотермического напыления с целью повышения износостойкости путем создания твердой поверхности.
3. Карбид вольфрама служит материалом для часовых браслетов, пулевых и снарядных сердечников, ювелирных изделий и т. д.

Применение карбида вольфрама

Оптимальным температурным режимом для предметов из него считают диапазон 200 — 300°С. Упругость данного материала обеспечивает его применение при знакопеременных нагрузках.

Использование вольфрама

Использование вольфрама встречается в следующих областях:

• Жаропрочные и износостойкие сплавы основываются на тугоплавкости вещества. В промышленности такие соединения химического вещества используются с хромом и кобальтом, которые по-другому именуются стеллитами. Их путём наплавки наносят на изнашиваемую область деталей у промышленных автомобилей.
• Тяжёлые и контактные сплавы — это смеси из серебра, меди, а также вольфрама. Их можно назвать очень эффективными контактными компонентами, именно по этой причине и применяются для производства рабочих деталей рубильников, электродов для создания точечной сварки, а также изготовления выключателей.
• В качестве проволоки, кованных изделий, а также ленты вольфрам используется в радиотехнике, в создании специальных электрических ламп, а также рентгенотехники. Именно такой химический элемент считается наилучшим металлом для изготовления спиралей, а также особых нитей для накаливания.
• Вольфрамовые прутики и проволока нужны для создания специальных электрических нагревателей для печей высокотемпературного типа. Нагреватели из вольфрама могут работать в атмосфере инертного газа, в вакууме, а также в водороде.

Состав карбидов вольфрама

Карбиды металлов считаются одними из наиболее тугоплавких веществ, причём с увеличением порядкового веса этот показатель возрастает. В частности, именно сочетание карбида вольфрама с кобальтом в различных процентных соотношениях образует целый класс инструментальных материалов особо высокой прочности и износостойкости – твёрдых сплавов.

Дело в том, что углерод образует с вольфрамом два разных химических соединения – монокарбид вольфрама WC и полукарбид вольфрама W2C. Первый из них менее устойчив и твёрд, однако, обладая способностью образовывать кристаллы в расплаве вольфрама, уже с 1923 г. применяется как составляющая часть разнообразных минералокерамических композиций. В противоположность монокарбиду вольфрама его двоюродный «брат» полукарбид вольфрама имеет значительно большую температурную стойкость, а также может легко внедряться в твёрдые растворы  WC с другими металлами – железом, кобальтом и др. Кроме того, полукарбид вольфрама имеет чрезвычайно высокую износостойкость. Таким образом, в технике находят применение оба вида карбидов.

Физико-механические характеристики карбидов вольфрама определяются степенью их дисперсности, химической чистотой, а также способом получения, который, в свою очередь, зависит от области будущего применения.

В частности, основные свойства 98% -ного карбида вольфрама  следующие:

1. Предел прочности на изгиб, МПа, не ниже – 1000.
2. Предел прочности на сжатие, МПа, не ниже – 9500.
3. Модуль упругости, ГПа – 69.
4. Ударная вязкость, кГмсм2 – 1,2…1.3.
5. Твёрдость по Роквеллу, HRA, не ниже — 90.
6. Плотность, г/см2 – 15,0…15,5.
7. Эрозионная стойкость, 10-6 моль – 0,3…0,8.

Таким образом, в сравнении с наиболее прочными сталями карбид вольфрама обладает значительно более высокими прочностными показателями, но, с другой стороны, он и более хрупок, а также отличается пониженной обрабатываемостью.

Поэтому в чистом виде рассматриваемые соединения не используются, а являются основной составляющей частью твёрдых сплавов. Наиболее часто используются твёрдые сплавы, в состав которых, кроме карбида вольфрама, входит кобальт. Получили применение и более сложные сочетания, с карбидами титана и тантала.   Тем не менее, составляющая карбида вольфрама во всех этих случаях остаётся преобладающей: от 98 до 70%.

СТРУКТУРА

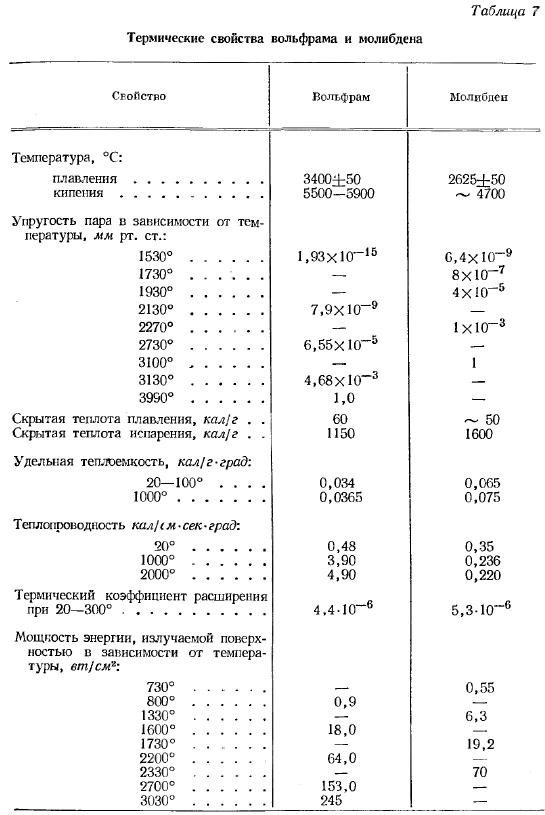

Кристалл вольфрама имеет объемноцентрированную кубическую решетку. Кристаллы вольфрама на холоду отличаются малой пластичностью, поэтому в процессе прессования порошка они практически почти не изменяют своей основной формы и размеров и уплотнение порошка происходит главным образом путем относительного перемещения частиц.

В объемно-центрированной кубической ячейке вольфрама атомы располагаются по вершинам и в центре ячейки, т.е. на одну ячейку приходится два атома. ОЦК-структура не является плотнейшей упаковкой атомов. Коэффициент компактности равен 0,68. Пространственная группа вольфрама Im3m.

Физические свойства

Карбид вольфрама представляет собой порошок серого цвета. Имеет две кристаллографические модификации: α-WC с гексагональной решёткой (периоды решетки a = 0,2906 нм, c = 0,2839 нм), пространственная группа P6m2 и β-WC с кубической гранецентрированной решеткой (a = 0,4220 нм), пространственная группа Fm3m, которая устойчива свыше 2525 °C. При этом в интервале температур 2525−2755 °C существуют обе фазы. Фаза α-WC не имеет области гомогенности, поэтому отклонение от стехиометрического состава приводит к появлению W₂C или графита. При нагреве выше 2755 °C α-WC разлагается, образуя углерод и фазу β-WC. Фаза β-WC описывается формулой β-WC_1−x, где (0 ⩽ x ⩽ 0,41) и имеет широкую область гомогенности, которая с понижением температуры уменьшается.

Обычно карбид вольфрама считается хрупким соединением, однако обнаружено, что под нагрузкой он проявляет пластические свойства, которые проявляются в виде полос скольжения.

Кристаллы карбида вольфрама имеют анизотропию твёрдости в различных кристаллографических плоскостях. В зависимости от ориентации минимальное значение микротвёрдости составляет 13 ГПа, а максимальное — 22 ГПа.

• Твёрдость по Роквеллу 92−94 HRA
• Модуль упругости 710 ГПа
• Стандартная энтропия 8,5 ± 1,5 кал/(моль·°C)
• Энтропия образования из элементов −0,31 кал/(моль·°C)
• Коэффициент линейного теплового расширения 3,84−3,9·10−6 1/K
• Характеристическая температура (температура Дебая) 493 K
• Удельное электрическое сопротивление 19,2 ± 0,3 мкОм·см при 20 °C
• Удельная электропроводность 52200 Ом−1·см−1
• Термический коэффициент электросопротивления +0,495·10−3 1/K при 20−1500 °C
• Коэффициент термо-ЭДС −23,3 мкВ/K
• Работа выхода 3,6 эВ
• Постоянная Ричардсона 2,7 А/(см2·K2)
• Постоянная Холла (−21,8 ± 0,3)·104 см3/Kл
• Коэффициент электронной теплоёмкости 0,79 мДж/(моль·K2)

Благородный блеск вольфрама

Украшения из вольфрама — кольца, подвески, браслеты — пользуются особой популярностью у мужчин. Они прочны, их стальной блеск элегантен и ненавязчив. Кроме того, такие изделия считаются самополирующимися.

В украшениях из вольфрама может использоваться дополнительное покрытие. Так, например, покрытие цирконием придает готовому изделию золотой тон, метод осаждения ионов зачерняет украшение, а серебристый оттенок является естественным для вольфрама.

Кольцо из вольфрама. Фото: rnbjewellery.net

Женские украшения из вольфрама предпочитают уверенные в себе, сильные девушки. Сочетать такое украшение с другими непросто, для этого потребуется недюжинное чувство стиля. Однако кольцо или браслет из вольфрама и не требует соседства — такое украшение само по себе выглядит весомо и завершенно.

В вольфрамовые украшения также вставляют различные камни и покрывают гравировкой. Но все это проделывают в производственных условиях. В простой ювелирной мастерской нельзя уменьшить или увеличить кольцо из вольфрама, починить замок на браслете или нанести гравировку. Будучи очень твердым и плотным материалов, вольфрам требует особого оборудования и инструментов.

Цветное золото: 10 оттенков драгоценного металла

Интересные соединения

Карбид натрия. Формула этого соединения C2Na2. Это можно представить скорее как ацетиленид (то есть продукт замещения атомов водорода в ацетилене на атомы натрия), а не карбид. Химическая формула полностью не отражает этих тонкостей, поэтому их надо искать в строении. Это очень активное вещество и при любом контакте с водой очень активно взаимодействует с ней с образованием ацетилена и щёлочи.

Карбид магния. Формула: MgC2. Интересны способы получения этого достаточно активного соединения. Один из них предполагает спекание фторида магния с карбидом кальция при высокой температуре. В результате этого получаются два продукта: фторид кальция и нужный нам карбид. Формула этой реакции достаточно проста, и вы можете при желании ознакомиться с ней в специализированной литературе.

Если вы не уверены в полезности изложенного в статье материала, тогда следующий раздел для вас.

Лабораторный опыт получения ацетилена

Многим из школьных уроков химии знакома реакция взаимодействия карбида с водой. Обычно этот опыт позволяет продемонстрировать реакцию получения ацетилена, а также физические и химические его свойства. Процесс выделения газа при этом происходит достаточно бурно, поэтому трубка, отводящая ацетилен из колбы с действующими веществами, помещается в чашу с водой. Это обеспечивает менее активное и стремительное движение газа. Кроме того, в лабораторных условиях можно использовать и другой способ, чтобы сделать не слишком бурной реакцию разложения такого соединения, как карбид. Ацетилен при этом идет равномерно и спокойно. Для этого вместо воды необходимо взять насыщенный раствор поваренной соли

Также в лаборатории при проведении этой реакции следует осторожно добавлять воду в карбид, помещенный в объемную колбу, а не наоборот

Область применения

Карбид кальция (Calcium carbide) используется для получения цианамида кальция (методом реакции с азотом), из которого синтезируют цианистые соединения и удобрения, производства карбидно-карбамидных регуляторов роста растений и карбидного порошкового реагента.

Без этого вещества не обходится и проведение автогенных работ и освещения, изготовление ацетиленовой сажи и других материалов: синтетического каучука, алконитрила, стирола, винилхлорида, уксусной кислоты, хлорпроизводных ацетилена, искусственных смол, этилена, ацетона и др. Также оно применяется в процессе газосварки, производстве карбидных ламп.

Из специальной фракции calcium carbide (прошедшей переработку с применением отходов и некондиционного сырья) путем реакции с водой получают газ ацетилен и побочный продукт – гашеную известь. Эта процедура сопровождается выделением значительного количества тепла. Объем получаемого газа зависит от чистоты карбида кальция (чем чище материал, тем больше выйдет ацетилена) и варьируется в пределах 235-285 л от 1 кг карбида.

Теоретически для разложения 1 кг calcium carbide требуется 0,56 л воды, но на практике используют от 5 до 26 л жидкости, чтобы лучше охладить ацетилен и обеспечить безопасность процесса. Быстрота разложения будет зависеть от грануляции и чистоты исходного материала, а также от температуры и чистоты воды (чем чище и меньше размер, больше температура, тем выше скорость реакции).

Получение

Карбид вольфрама можно получить одним из следующих способов.

Непосредственным насыщением вольфрама углеродом

В основе процесса получения карбида вольфрама лежит прямая реакция:

 W + C → WC

Образование WC происходит с образованием на поверхности частиц вольфрама монокарбида вольфрама, из которого внутрь частицы диффундирует углерод и образует ниже лежащий слой состава W₂C.

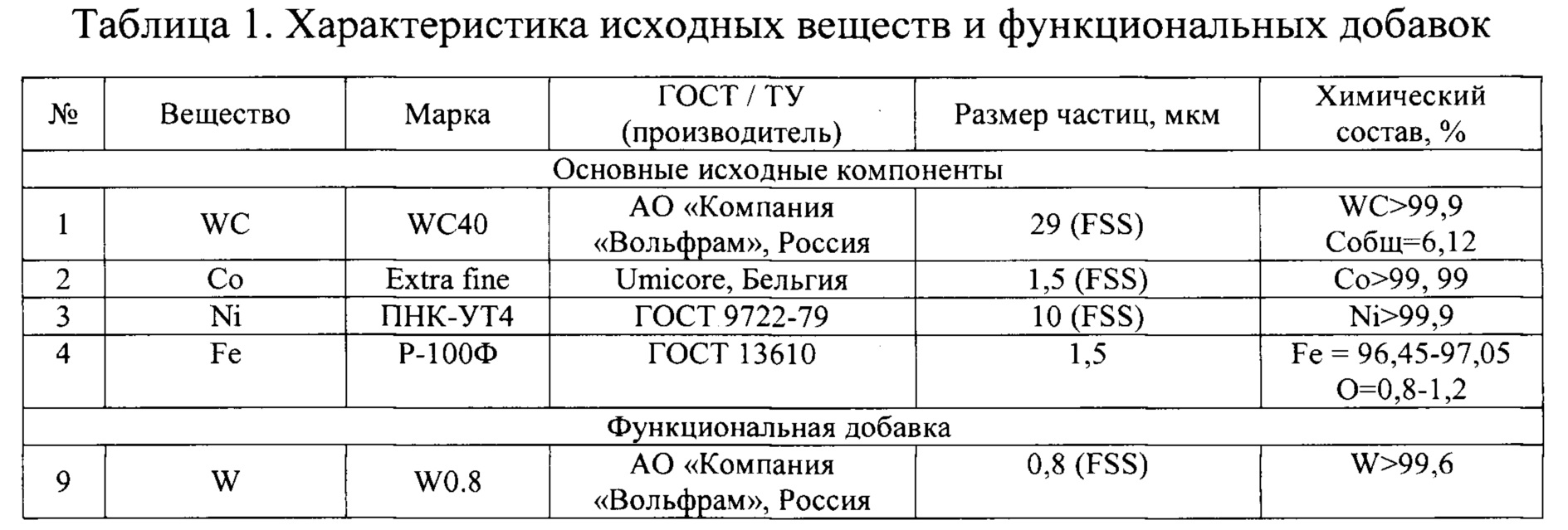

При получении WC используют порошок вольфрама, восстановленный из его оксида, и сажу. Взятые в необходимом соотношении порошкообразные вещества смешивают, брикетируют или насыпают с утрамбовкой в графитовые контейнеры и помещают в печь. Для защиты порошка от окисления процесс синтеза ведут в среде водорода, который взаимодействуя с углеродом при температуре от 1300 °C образует ацетилен. Образование карбида вольфрама идёт в основном через газовую фазу за счёт углерода, содержащегося в газах. Протекают следующие реакции карбидизации:

 2 C + H₂ → C₂H₂

 2 W + C₂H₂ → 2 WC + H₂

При наличии в среде оксида углерода процесс идёт по реакции

 C + CO₂ → 2 CO

 2 CO + W → WC + CO₂

Обычно процесс получения карбида вольфрама ведут при температуре 1300−1350 °C для мелкозернистых порошков вольфрама и 1600 °C для крупнозернистых, а время выдержки составляет от 1 до 2 часов. Полученные слегка спёкшиеся блоки карбида вольфрама измельчают и просеивают через сита.

Восстановлением оксида вольфрама углеродом с последующей карбидизацией

Этот метод в отличие от вышеописанного совмещает процесс восстановления и карбидизации вольфрама, при этом в шихту добавляют недостающее количество сажи для образования карбида. Восстановление оксида вольфрама WO₃ происходит через газовую фазу в среде CO и водорода.

Восстановлением соединений вольфрама с последующей карбидизацией

Ещё одним способом получения карбида вольфрама является нагрев смеси вольфрамовой кислоты, вольфрамового ангидрида (WO₃) или паравольфрамата аммония ((NH₄)₁₀·[H₂W₁₂O₄₂]·xH₂O) в среде водорода и метана при температуре 850−1000 °C.

Осаждением из газовой фазы

Получение карбида вольфрама из газовой фазы основано на разложении карбонила вольфрама при температуре 1000 °C.

Электролизом расплавленных солей

Электролиз смеси расплавленных бората натрия, карбоната натрия, фторида лития и вольфрамового ангидрида позволяет получить карбид вольфрама.

Монокристаллы карбида вольфрама

Монокристаллы WC могут быть получены выращиванием из расплава. Для этого смесь составом Co−40 %WC плавят в тигле из оксида алюминия при температуре 1600 °C и после гомогенизации расплава температуру снижают до 1500 °C со скоростью 1−3  °C/мин и выдерживают при этой температуре в течение 12 часов. После чего образец охлаждают и растворяют кобальтовую матрицу в кипящей соляной кислоте. Также может быть использован метод Чохральского для выращивания больших монокристаллов (до 1 см).

Достоинства и недостатки ножей

Подобные ножи имеют множество преимуществ перед другими моделями. Особый состав делает ножи из порошковой стали незаменимыми для кухни и других целей.

Достоинства:

1. Гибкость — карбидовые частицы повышают объём других элементов состава, таких как вольфрам, хром и никель. Это повышает прочность стали.
2. Механика — размер и объём карбидов, улучшают общие механические свойства.
3. Улучшенная шлифовка — подобный состав и карбиды повышают прочность стали, улучшают теплостойкость, механику и устойчивость металла к окислению и разрушению.
4. Лучшая технология производства — порошковая технология позволяет получать стали с высокой степенью азота.

Хотя подобные ножи и имеют большое число преимуществ, недостатки у них тоже отмечаются:

1. Ограниченное легирование (ограниченный объём добавленных примесей) — подобные ограничения могут привести к ухудшению качества стали.
2. Лишние добавления в смесь — в состав часто входят неметаллические примеси.
3. Высокая стоимость — дорогостоящее производство и ограничения дают высокую цену на готовый продукт.

Использование карбида помогает производить прочные ножи, устойчивые к окислению и сколам. Высокая стоимость окупается повышенной прочностью.

Решения для всех отраслей промышленности

Технологии Wolfram широко используются многими компаниями для форсирования инновационных процессов, легкого и удобного доступа к данным и их анализа, а также решения сложных и неординарных научных и технических проблем. Наши продукты и услуги предлагают интуитивно понятные и мощные инструменты для разработки алгоритмов, числовых и символьных вычислений, анализа данных, вычислительной геометрии, генерирования отчетов, машинного обучения, обработки изображений, симуляции и моделирования сложных систем, и многого другого.

Промышленные и НИОКР разработки

Аэрокосмическая и оборонная промышленность » Электротехника » Машиностроение »

Биотехнология и медицина

Биоинформатика » Медицинская визуализация » Биологические науки »

Производство энергии

Науки об окружающей среде » Геология » Нефтедобывающая промышленность »

Финансовые услуги

Финансовый инжиниринг и финансовая математика » Управление финансовыми рисками » Актуарное дело »

Разработка программного обеспечения

Разработка интерфейсов » Разработка программного обеспечения » Веб-разработка »

Наука о данных

Наука о данных » Статистика » Исследование операций »

Производство карбида

Ковалентные и солеобразные соединения получают простым методом. В электрическую печь помещают смесь из дробленого кокса и оксида металла и нагревают. При высоких температурах оксид элемента вступает в реакцию с коксом. При таком способе часть кокса, которая состоит из углерода, соединяется с атомами элемента, входящими в оксид. В результате образуется требуемый карбид и угарный газ. Готовую расплавленную смесь разливают по специальным формам, а после застывания дробят и сортируют по размеру гранул. Несмотря на простоту данного способа, получение карбида с его помощью является довольно энергозатратным, поскольку требует поддержания высоких температур (1600-2500 градусов) на всем протяжении реакции.

Существуют и альтернативные способы получения некоторых видов веществ. Как правило, это разложение соединения в результате которого и получается требуемый элемент. Формула распада будет отличаться в зависимости от конкретного соединения.

Применение вольфрама

При помощи такого металла происходит активное создание нити накаливания, нагревателей, экраны вакуумных печей, рентгеновские трубки, которые нужны для использования в условиях повышенной температуры.

Сталь, легированная вольфрамом, обладает высокими качествами прочности. Готовая продукция из таких разновидностей сплавов применяется для создания инструментов широкого использования: бурение скважин, медицина, изделия для качественной обработки материалов в процессе машиностроения (особые режущие пластины). Главным достоинством таких соединений станет особая устойчивость к истиранию, небольшая вероятность развития трещин во время эксплуатации вещи. Самой известной в процессе строительства считается марка стали с применением вольфрама, которая имеет название победит.

Химическая промышленность также нашла в себе место для использования металла. Из него можно производить краски, пигменты и катализаторы.

Атомная промышленность применяет тигли из этого металла, а также специализированные контейнеры для хранения наиболее радиоактивных отходов.

О нанесении покрытия из элемента уже было указано выше. Оно используется для нанесения на такие материалы, которые работают при воздействии высоких температур в восстановительной, а также нейтральной среде, как специальная защитная плёнка.

А также есть такие прутки, которые применяются и в других сварках. Так как вольфрам неизменно продолжает оставаться самым тугоплавким металлом, то во время проведения сварочных работ он применяется со специальными присадочными проволоками.

Вольфрам в быту можно применять, главным образом, в электротехнической цели.

Именно его стоит использовать в качестве основного компонента (легирующий элемент) в процессе производства быстрорежущей стали. В среднем показатель содержания вольфрама варьируется от девяти до двадцати процентов. Кроме всего этого, он находится в составе инструментальной стали.

Такие разновидности стали используются во время производства свёрл, штампов, пуансонов и фрез. К примеру, быстрорежущие стали P6 M5 говорят о том, что сталь была легирована молибденом и кобальтом. Кроме этого, вольфрам включает в себя магнитные стали, которые стоит разделять на вольфрамокобальтовые и вольфрамовые разновидности.

Вещество в повседневной жизни в чистом виде почти невозможно встретить. Карбид вольфрама представлен в качестве соединения металла с углеродом. Соединение таких веществ отличается высокой твёрдостью, износостойкостью, а также тугоплавкостью. На базе карбида вольфрама можно создавать инструментальные, производительные твёрдые сплавы, которые имеют около 90 процентов вольфрама и около 10 процентов кобальта. Из твёрдых сплавов можно изготавливать режущие части как бугровых, так и режущих инструментов.

Главная область использования вольфрама — это сварка металлов. Из сварки можно создавать особые электроды, которые используют для другого типа сплавки. Получаемые электроды можно назвать неплавящимися.

Свойства соединений

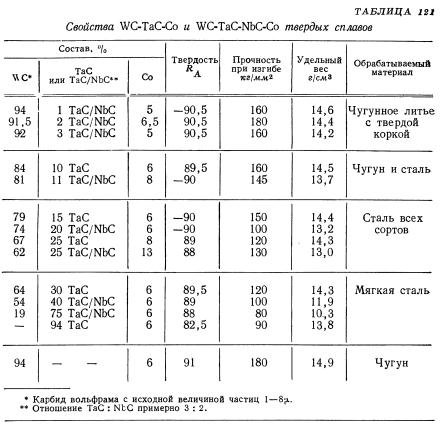

Сплавы на основе карбида вольфрама обладают следующими преимуществами:

• устойчивость к окислению;
• пластичность, проявляемая под нагрузкой;
• не вступает в реакцию со многими кислотами;
• химически малоактивный, поэтому относится к низкотоксичным веществам;
• отполированный сплав невозможно поцарапать;
• не бледнеет со временем;
• тугоплавкость;
• повышенная твердость, которая не снижается при высоких температурах.

Сплавы соединения металла вольфрама имеют множество преимуществ

Последние два свойства обусловлены сильными связями между атомами в кристаллах, из которых состоит соединение.

Характеристики ножей из карбида вольфрама

Впервые ножи из карбида вольфрама появились в Италии в 2017 году. Полученный сплав позволил получить ножи с прочностью 71 HRC.

Внешние характеристики следующие:

1. Форма в виде ягнячьего копыта — прямое лезвие с закруглённым концом.
2. Дополнен длинным обухом, который позволит удобно расположить палец и руку при сильном нажатии.
3. Литая рукоятка изготовлена с помощью трёхмерной печати из стекловолокна.
4. Рукоятка имеет прямые скосы, которые делают удобным расположение пальцев.

При производстве итальянские мастера используют нанотехнологии для скрепления рукоятки и лезвия. Сохраняет остроту лезвий в 20 раз дольше, чем обычные ножи.

Кромочная пила из карбида.

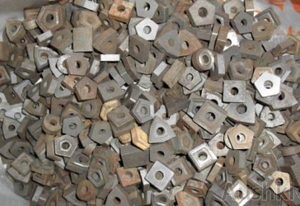

Кроме этого, этот материал используется для производства металлообрабатывающих инструментов, ювелирных изделий или для покрытия наручных часов.

Часто, из карбида вольфрама делают обручальные кольца, которые станут символом прочных семейных уз. Такие кольца переживут любой удар или другое внешнее воздействие.

История получения

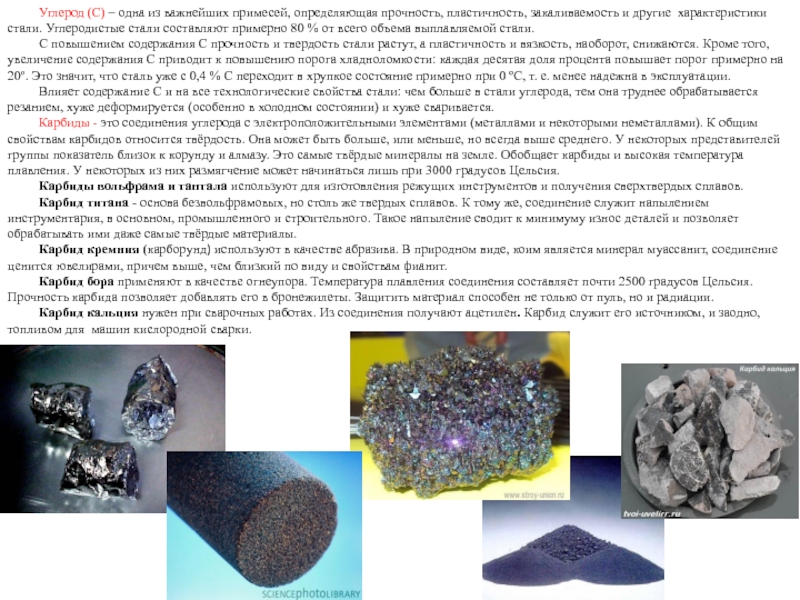

Карбид кальция – соединение, получившее широкое применение в современной промышленности. В 1862 году немецкий химик Фридрих Велер впервые синтезировал молекулу этого вещества. Получение карбида кальция он осуществил следующим образом. Ученый приготовил расплав кальция с цинком, а затем нагрел его с углем. В результате получился карбид. Химическая формула соединения – CaC2. Промышленный способ получения карбида предложил ученый Муассан в 1892 году. Другие названия вещества – ацетиленид кальция, или углеродистый кальций. Кристаллическая решетка соединения выглядит следующим образом:

Химические свойства

Есть два хорошо охарактеризованных соединения вольфрама и углерода, WC и полукарбид вольфрама , W₂C . Оба соединения могут присутствовать в покрытиях, и пропорции могут зависеть от метода покрытия.

Еще одно метастабильное соединение вольфрама и углерода может быть создано путем нагревания фазы WC до высоких температур с помощью плазмы, а затем закалки в инертном газе (плазменная сфероидизация). Этот процесс вызывает сфероидизацию макрокристаллических частиц WC и приводит к образованию нестехиометрической высокотемпературной фазы WC._1-хсуществует в метастабильной форме при комнатной температуре. Тонкая микроструктура этой фазы обеспечивает высокую твердость (2800-3500 HV) в сочетании с хорошей ударной вязкостью по сравнению с другими соединениями карбида вольфрама. Мета-стабильная природа этого соединения приводит к снижению высокотемпературной стабильности.

При высоких температурах WC разлагается на вольфрам и углерод, и это может происходить во время высокотемпературного термического напыления , например, в методах высокоскоростного кислородного топлива (HVOF) и высокоэнергетической плазмы (HEP).

Окисление WC начинается при 500–600 ° C (932–1112 ° F). Он устойчив к кислотам и подвергается воздействию только фтористоводородной кислоты / азотной кислоты (HF / HNO₃) смеси выше комнатной температуры. Он реагирует с газообразным фтором при комнатной температуре и хлором выше 400 ° C (752 ° F) и не реагирует с сушкой H₂до температуры плавления. Мелкодисперсный WC легко окисляется в водных растворах перекиси водорода . При высоких температурах и давлениях он вступает в реакцию с водным раствором карбоната натрия с образованием вольфрамата натрия. Эта процедура используется для извлечения металлолома из цементированного карбида из-за его селективности.

Применение

Как уже упоминалось, чаще всего это вещество можно встретить на стройке. И там ему находят десятки способов применения. В шлифовке без этого материала трудно обойтись, из него производят спец. диски. Но хорош он не только в качестве абразива, но и в виде острых режущих кругов, ножей и тому подобного.

Машиностроение – еще одна возможность использовать это соединение. Из карбида получаются не только различные детали автомобилей, но и зап. части для радио приборов. А благодаря своей теплопроводности он отлично справится и с задачей нагревательного типа. Даже в ядерной промышленности без такого составляющего никак. Все это требует особой прочности, поэтому здесь речь чаще всего о ковалентных видах.

Те составы, что содержат карбид железа, позволяют получить сталь, и всем известный чугун. Кремниевые соединения так же ценят ювелиры и производители осветительных элементов. Искусственный каучук и смолы, и даже уксусная кислота – настолько широк круг применения карбидов.

Но этим дело не ограничивается. Этот искусственный минерал еще и для огородников важен. Ведь с его помощью получают особый вид удобрений. Они способны регулировать скорость роста различных культур.

Но, пожалуй, самый популярный из всех – карбид кальция. Ведь именно его в своей работе активно используют сварщики. Казалось бы, как этот темный камушек с чесночным ароматом может быть задействован в таком процессе?

Очень просто, ведь для газовой сварки, что логично, нужен горючий газ. В нашем случае дает карбид ацетилен. Как только он «встречается» с кислородом, мы получаем весьма интенсивное пламя, его температурные показатели переступают отметку в три тысячи градусов.

Читать также: Капельная горелка на отработанном масле своими руками

Если брать уже готовый летучий газ, то упаковкой ему служат спец. емкости, в них вещество доставляют к месту действия. Никакой тряски, или ударов во время такой поездки быть не должно – смертельно опасно.

Это сырье может вспыхнуть, даже без лишней «помощи», потому внимание всегда должно быть на пределе. Если же пожара избежать не удалось, никакой влаги при тушении

В ход должны идти только порошковые способы тушения.

Есть второй путь – произвести это «топливо» прямо на месте работ. Для этого нужно знать, что такое гидролиз карбидов. Говоря проще, это реакция соединения на контакт с водой. Причем, этот самую реакцию может вызвать даже одна капля.

Потому, если собрались осуществить сварочные работы, предельно аккуратно вскрываем герметичную тару с карбидом

Особо важно, чтобы никаких признаков огня по соседству, иначе ЧП гарантированно. О сигаретах и вовсе стоит забыть

Еще следите за тем, чтобы даже самые мелкие крошки не оказались на Вашей коже, тем более на слизистых, иначе, в лучшем случае – раздражение, с худшем- ожоги и распухшие части тела. Так что вооружайтесь спец. обмундирование: защитить нужно все, с ног до головы, в том числе и дыхательные пути. Первая помощь, если контакта избежать не удалось: обильно поливаем водой пораженный участок, покрываем его плотным кремом. При необходимости вызвать врача.

Если говорить о расходе, если масса карбида один килограмм, то это дает возможность выработать до трехсот кубических дециметров газа. Это достаточно хорошие показатели. Так же на такое количество сырья потребуется примерно литров 20 воды, хотя производители и заявляют, что достаточно будет полулитра. То, сколько времени все это займет, зависит от величины фракций соединения, и их чистоты.

После того, как с работой закончили, оставшиеся отходы, а это шлак из извести, не оставляем где попало, а утилизируем. Для таких работ потребуется спец. генератор. Бывают они внушительных размеров, их устанавливают на одном месте, к примеру, когда планируются масштабные работы. Но существует и мини-версия, переносная.

Сначала отсек, в котором и должен образоваться газ, заливаем водой, потом уже добавляем туда карбид. Идет реакция, появившийся в результате ацетилен по мягкой трубке поступает непосредственно к газовой горелке. Этот путь должен быть достаточно длинным, шланг обязательно нужно выбрать не короче десяти метров.

Идет в дело и карбид бора. Предметы на его основе дают надежную защиту от огня. И не только от огня, кстати, ведь такой товар активно используют изготовители бронежилетов. Во-первых, он «ловит» пули, а во-вторых, не даст прохода и радиации. Что касается такого союза, как карбид алюминия, то сверкающие искры во время фейерверков – его заслуга. А ведь на вид это ничем не примечательный желтый порошок.

Область применения

Из-за своих уникальных свойств вольфрам получил широкое применение. В промышленности он применяется в чистом виде и в сплавах.

Основными областями применения являются:

Стали специальные. При производстве быстрорежущих сталей и для инструментальных сталей этот материал применяется в качестве легирующего элемента или же основного компонента. Из таких сталей производят штампы, пуансоны, фрезы, свёрла и прочие. Буква «Р» в названии сплава означает, что это быстрорежущая сталь, а буквы «К» или «М» — сталь легированная кобальтом или молибденом. Вольфрам ещё входит в состав сталей магнитных, которые подразделяются на вольфрам кобальтовые и вольфрамовые.
Сплавы твёрдые на основе карбида вольфрама. Это соединение углерода и вольфрама. Он тугоплавкий, износостойкий и имеет высокую твёрдость. Из него изготавливают рабочие части буровых и режущих инструментов.
Износостойкие и жаропрочные сплавы. В них использована тугоплавкость вольфрама. Наиболее распространёнными являются хромовые и кобальтовые соединения — стеллиты. Обычно их при помощи наплавки наносят на сильно изнашивающиеся машинные детали.
Тяжёлые и контактные соединения. К ним относят сплавы вольфрама с серебром и медью. Это довольно эффективные контактные материалы для производства рабочих частей выключателей, рубильников, электродов для точечной сварки и прочих оборудований.

Электроосветительная и электровакуумная техника. Вольфрам в виде разных кованых деталей, ленты или проволоки используют в производстве рентгенотехники, радиоэлектроники и электроламп. Это лучший материал для спиралей и нитей накаливания. Вольфрамовые прутки и проволоки служат для высокотемпературных печей электронагревателями. Эти электронагреватели могут работать в атмосфере инертного газа, водорода или вакуума.
Сварочные электроды

Сварка является важной сферой для применения этого металла. Из него делают электроды для сварки дуговой, так как они неплавкие.

https://youtube.com/watch?v=jmjsaMmSNwo
