Самостоятельное литье бронзы

Можно ли плавить и отливать бронзу в домашних условиях

Воссоздать промышленную технологию кустарным способом невозможно. Металл для улучшения текучести перегревают. При температуре выше точки плавления выдерживают определенный временной интервал, только после этого расплав разливают в изложницы. Технологи рассчитывают температурный режим для каждого сплава.

Самостоятельно удается получать несложные мелкие детали, требующие серьезной доводки до точных размеров. Как расплавляют бронзу в домашних условиях, стоит рассказать подробно. Для этого нужны особые условия, инструменты. Бронзовый лом не плавится в жестяной банке, для него нужен огнеупорный тигель или старая посуда из черного чугуна. Расплав выливают в самодельные формы. Отливки покрупнее делают на земле или на бетонном полу.

Для лома подбирают схожие по цвету сплавы, бронза плохо измельчается, необходимы ножницы по металлу. Тигель нагревают до температуры плавления лома в горне, подбрасывая уголь, или в электрической муфельной печке. Горячую емкость с расплавом зажимают специальными щипцами с длинной ручкой, чтобы минимизировать риск ожогов.

Изготовление выплавляемых моделей

Для этого применяются легкоплавкие составы, которые состоят из парафина, церезина, воска и других компонентов. Эти составы должны иметь свойства:

• температура плавки 60–81,6 °С;
• стабильная линейная усадка и расширение должны свестись к минимуму;
• хорошая текучесть материала;
• хорошая прочность и твердость в застывшем состоянии;
• не прилипать к поверхности, минимальное образование золы;
• не вступать в химические реакции с огнеупорными материалами пресс-формы; отсутствие вредных паров во время нагревания;
• многократное применение;
• малая стоимость комплектующих материалов.

Сущность заключается в том, что модельный материал должен собой заполнить все элементы формы и не допустить ее повреждения. А впоследствии, не нанеся ущерба вытечь из формы, освободив место для металлической заливки.

2 Первые этапы технологии художественного литья

Сначала создается эскиз бронзовой конструкции при помощи подготовленных художников и дизайнеров. На его основании разрабатывается рабочий чертеж, по которому изготавливают отливочную модель, которая требуется для формирования в литейной форме отпечатка (контуров) будущего изделия.

Модели для художественного литья выполняются из слоновой кости или дерева (сосна, ольха, бук, липа), реже из пластика или гипса. На их поверхность обязательно наносят шпаклевку, грунтовку и несколько слоев специального лака, чтобы она была ровной и максимально гладкой.

Конструктивно же модели бывают следующих типов:

• Разъемные – сборные конструкции из отдельных элементов, которые можно разъединить после извлечения из формы по плоскости либо по сложной поверхности.
• Неразъемные – монолитные изделия, чаще всего используются в домашних условиях (при ручном литье).
• Специальные – скелетные либо формовочные шаблоны. Их применяют, когда из бронзы изготавливаются сложные конструкции.

После получения нужной модели приступают к производству литейной формы. Это долгий и трудоемкий процесс, выполняемый при помощи особых формовочных композиций (глина плюс кварцевый песок), приспособлений и специального инвентаря.

Литейные формы подразделяются на много- и одноразовые. Их наполняют расплавленной бронзой (смотрите видео), которая при остывании образует отливку, идентичную форме созданной модели.

Что понадобится для плавки

Расплавлять латунь в домашних условиях можно газовой горелкой. Ее устанавливают под тиглем вертикально. Для снижения потерь тепла зону нагрева экранируют огнеупорными материалами или толстым железом.

Удобно использовать муфельную компактную печь фабричного производства. Если приходится заниматься домашней плавкой металлов, такую вещь стоит приобрести. Владельцы частных домов сооружают горн из шамотного кирпича с воздушным поддувом. Сразу делают каркас для установки тигля, крышку.

Необходимо подготовить огнеупорный тигель. Можно использовать готовый керамический, выдерживающий температуру до 1300°С или графитовый, он очень надежный, подходит для многоразового применения, главное вовремя удалять шлак, когда он только хватился. Умельцы делают тигли самостоятельно из шамотной крошки, кремнезема, жидкого стекла, обмазывают готовую форму тальком. Для захвата горячего тигля используют длинные щипцы. Желательно приготовить мощную подставку, которую сложно расплавить.

Для отливки деталей делают формы:

• из гипса, облепляют им восковую копию будущей детали;
• смеси цемента и тормозной жидкости.

Эти формы нужно поставить на песок или огнеупорную подставку большого размера, их нужно будет заполнять расплавленной субстанцией.

Для снятия шлака с латуни понадобится ложечка или проволочная петля. Не стоит забывать про противопожарную и собственную безопасность.

История технологии

Историки и археологи утверждают, что литье из бронзы начало развиваться более 10 тысяч лет назад. В начале истории появления этого сплава он использовался для производства орудий труда и примитивных украшений. Раньше сплав использовали только в производственных целях. На данный момент бронза используется для изготовления декоративных изделий, заборов, подвижных ограждений, люстр, бра, скульптурных композиций.

Моментом самого главного пика изготовления изделий из бронзы является период европейского барокко. В этот период люди украшали свои дома и поместья декоративными элементами из этого сплава.

Где продавать изделия из бронзы

Не менее привлекательным для мастера способом получения прибыли от такого вида деятельности является художественное литьё из бронзы на заказ. Этот вариант взаимодействия покупателя с продавцом удобен тем, что прежде чем приступить к изготовлению бронзового изделия мастер уверен в том, что его изделие будет реализовано срезу после окончания процесса плавки. Цена литья бронзы на заказ всегда будет выше, по причине разработки индивидуального эскиза для изделия. Заказы для мастера работающего с бронзой, могут поступать и на изготовление объёмных изделий, например, памятники и мемориальные таблички наиболее часто изготавливаются из медных сплавов.

Для домашнего мастера возможны и другие направления работы с металлом. Нередко из бронзы изготавливаются скульптуры различных персонажей мифов или реальных людей, живших в прошлые века. Несмотря на то, что при изготовлении объёмных фигур будет тратиться значительно больше времени, оплата за выполнение такого вида работ всегда высока.

Из этого вида медного сплава можно также изготавливать иконы, реализацию которых можно осуществлять через церковные лавки. Если мастером освоено тонкое ювелирное литьё бронзы, то можно заняться самостоятельным изготовлением украшений как на заказ, так и для реализации через розничные точки продаж.

Для крупных предприятий наиболее удобной формой реализации продукции является оптовая продажа посредникам. Также возможно осуществление крупных заказов на бронзовые изделия для других видов производств.

Виды бронзовых сплавов и различия в температуре их плавления

Основу такого сплава, как бронза, составляет медь, а в качестве легирующих добавок выступают олово, алюминий, кремний, свинец и бериллий. В бронзе любой марки в небольших количествах содержатся и такие элементы, как фосфор, цинк и др. Кроме бронзы, современная промышленность производит и другие сплавы на основе меди – мельхиор, копель, константан и нейзильбер (основным легирующим элементом в них является никель), латунь (сплав меди с цинком).

Каждая из марок бронзы, температура плавления которых входит в интервал 930–1140°, обозначается своей маркировкой. В зависимости от своего химического состава все бронзовые сплавы делятся на:

• оловянные;
• безоловянные.

Соединять медь и олово, чтобы получить бронзу, человек научился еще с древнейших времен. Олово, которое добавляется в такой сплав, делает его тверже, если сравнивать его с чистой медью, а также снижает температуру его плавления. Одним из ярких примеров такого сплава является колокольная бронза, из которой издавна методом литья изготавливались колокола. Она содержит 80% меди и 20% олова. Самым значимым недостатком бронз данного типа, обусловленным содержанием олова, является повышенная хрупкость изделий из них.

Температура обработки и технические свойства оловянных бронз

Безоловянные бронзы, как следует из их названия, не содержат в своем составе олова. Сплавы данного типа представлены на современном рынке одной из следующих категорий бронз:

• бериллиевые – самые прочные, по многим параметрам превосходящие высококачественные стали;
• кремне-цинковые, отличающиеся особенной стойкостью к истиранию (большим достоинством бронз этой категории является и то, что в расплавленном состоянии они обладают повышенной текучестью);
• сплавы с добавлением свинца, которые отличаются повышенной устойчивостью к коррозии;
• изготовленные на основе меди и алюминия, отличительными характеристиками которых являются повышенная устойчивость к коррозии и хорошие антифрикционные свойства.

Температура плавления и другие физические свойства литейных безоловянных бронз

Хотя бронзы с добавлением олова отличаются высокой хрупкостью, как уже говорилось выше, они и сегодня являются наиболее распространенными. Для маркировки бронз любых марок вне зависимости от их химического состава используются буквы «Бр», после которых перечисляются обозначения добавок, а также их процентное содержание. В качестве примера можно расшифровать обозначение бронзы марки Бр ОЦСН3-7-5-1. В данной бронзе, которая относится к оловянному типу, содержится 2,5–4% олова, 6–9,5% цинка, 3–6% свинца, 0,5–2% никеля. В химический состав любой бронзы, как было сказано выше, могут входить и другие элементы, которые обозначаются следующими буквами:

• А – алюминий;
• Б – бериллий;
• Ж – железо;
• К – кремний;
• Мц – марганец;
• Ф – фосфор.

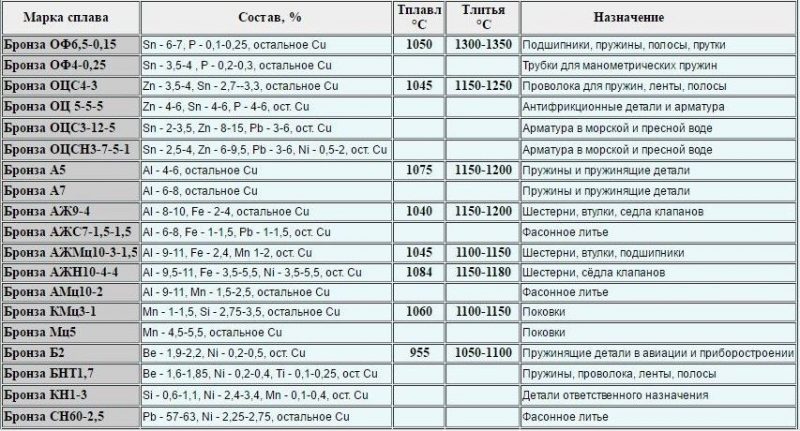

Химический состав и назначение распространенных марок бронз (нажмите для увеличения)

Если говорить о наиболее распространенных марках бронзы, то к ним следует отнести:

• сплавы литейного типа БрО5, БрО19, БрОЦ8-4, БрОЦ10-2, БрОФ10-1;
• ковкий бронзовый сплав БрОС5-25.

Для такой технологической операции, как литье, особенно выполняемое в домашних условиях, большое значение имеет температура, при которой можно расплавить металл. Бронзы, содержащие олово, плавятся при меньшей температуре – 900–950°, а те из них, в составе которых данного металла нет, – при температуре 950–1080°.

Бронзовые литейные сплавы при нагреве до температуры плавления имеют большую вязкость, если сравнивать их с латунью. Именно поэтому, чтобы выполнить качественное литье из таких сплавов, их необходимо перегревать. Значимым преимуществом использования литейных бронз является то, что усадка изделий из них очень незначительна. Это позволяет изготавливать из таких сплавов фасонные отливки.

Заливка формы литейной бронзой

Это интересно: Процесс плавления серебра в домашних условиях: разъясняем обстоятельно

История технологии

По мнению историков, возраст, который имеет бронзовое литье, составляет 12 тысяч лет. Изначально при помощи такой технологии из бронзы изготавливались украшения и простейшие орудия труда. С течением времени данная технология совершенствовалась, и сегодня она представляет собой метод, при помощи которого создают множество уникальных изделий из данного сплава.

Современный уровень развития литья из бронзы позволяет получать из данного сплава меди различные предметы не только в производственных, но и в домашних условиях. Благодаря изобретению бронзы, а также развитию технологий ее обработки, основной из которых является литье, мы и сегодня можем наслаждаться видом произведений искусства, которые были созданы мастерами еще в Средние века и в античные времена.

Старинный бронзовый набор письменных принадлежностей

Наибольшую популярность бронзовое литье, а также литье латуни – еще одного сплава, основу которого составляет медь, приобрело в эпоху классицизма и европейского барокко. Именно в те времена люди научились использовать эти материалы для того, чтобы создавать уникальные интерьерные элементы и декор.

Такие сплавы, созданные на основе меди, и сегодня активно применяются при изготовлении:

• предметов, служащих для оформления интерьера;
• ворот и заборов, выполняющих не только декоративную, но и защитную функцию;
• скульптурных композиций и сувенирной продукции;
• барельефов и элементов оформления осветительных приборов – люстр и бра;
• элементов лестничных конструкций и входных групп.

Литьё из бронзы для изготовления рукоятей ножей

Новые изделия

РДР-53 Литая дверная ручка в виде стилизованной колонны на круглой розетке

РДР-53 Литая дверная ручка в виде стилизованной колонны на круглой розетке. Возможно нанесение золота или серебра поверх латуни.

Размеры ручки:

• Диаметр…0 0 РДР-52 Литая дверная ручка в виде колонны на резной розетке РДР-52 Литая дверная ручка в виде колонны на резной розетке. Возможно нанесение золота или серебра поверх латуни.


  Размеры ручки:

  Размер розетки…0 0 РДР-51 Литая дверная ручка в виде колонны на резной розетке РДР-51 Литая дверная ручка в виде колонны на резной розетке. Возможно нанесение золота или серебра поверх латуни.

  Размеры ручки:

• Размер розетки…0 0 РДР-50 Литая дверная ручка с декором на простой круглой розетке РДР-50 Литая дверная ручка с декором на простой круглой розетке. Возможно нанесение золота или серебра поверх латуни.


  Размеры ручки:

  Диаметр розетки…0 0РДР-49 Литая дверная ручка на круглой розетке с орнаментом в виде звездыРДР-49 Литая дверная ручка на круглой розетке с орнаментом в виде звезды. Возможно нанесение золота или серебра поверх латуни. Размеры…0 0

Виды бронзовых сплавов и различия в температуре их плавления

Основу такого сплава, как бронза, составляет медь, а в качестве легирующих добавок выступают олово, алюминий, кремний, свинец и бериллий. В бронзе любой марки в небольших количествах содержатся и такие элементы, как фосфор, цинк и др. Кроме бронзы, современная промышленность производит и другие сплавы на основе меди – мельхиор, копель, константан и нейзильбер (основным легирующим элементом в них является никель), латунь (сплав меди с цинком).

Каждая из марок бронзы, температура плавления которых входит в интервал 930–1140°, обозначается своей маркировкой. В зависимости от своего химического состава все бронзовые сплавы делятся на:

• оловянные;
• безоловянные.

Соединять медь и олово, чтобы получить бронзу, человек научился еще с древнейших времен. Олово, которое добавляется в такой сплав, делает его тверже, если сравнивать его с чистой медью, а также снижает температуру его плавления. Одним из ярких примеров такого сплава является колокольная бронза, из которой издавна методом литья изготавливались колокола. Она содержит 80% меди и 20% олова. Самым значимым недостатком бронз данного типа, обусловленным содержанием олова, является повышенная хрупкость изделий из них.

Температура обработки и технические свойства оловянных бронз

Безоловянные бронзы, как следует из их названия, не содержат в своем составе олова. Сплавы данного типа представлены на современном рынке одной из следующих категорий бронз:

• бериллиевые – самые прочные, по многим параметрам превосходящие высококачественные стали;
• кремне-цинковые, отличающиеся особенной стойкостью к истиранию (большим достоинством бронз этой категории является и то, что в расплавленном состоянии они обладают повышенной текучестью);
• сплавы с добавлением свинца, которые отличаются повышенной устойчивостью к коррозии;
• изготовленные на основе меди и алюминия, отличительными характеристиками которых являются повышенная устойчивость к коррозии и хорошие антифрикционные свойства.

Температура плавления и другие физические свойства литейных безоловянных бронз

Хотя бронзы с добавлением олова отличаются высокой хрупкостью, как уже говорилось выше, они и сегодня являются наиболее распространенными. Для маркировки бронз любых марок вне зависимости от их химического состава используются буквы «Бр», после которых перечисляются обозначения добавок, а также их процентное содержание. В качестве примера можно расшифровать обозначение бронзы марки Бр ОЦСН3-7-5-1. В данной бронзе, которая относится к оловянному типу, содержится 2,5–4% олова, 6–9,5% цинка, 3–6% свинца, 0,5–2% никеля. В химический состав любой бронзы, как было сказано выше, могут входить и другие элементы, которые обозначаются следующими буквами:

• А – алюминий;
• Б – бериллий;
• Ж – железо;
• К – кремний;
• Мц – марганец;
• Ф – фосфор.

Химический состав и назначение распространенных марок бронз (нажмите для увеличения)

Если говорить о наиболее распространенных марках бронзы, то к ним следует отнести:

• сплавы литейного типа БрО5, БрО19, БрОЦ8-4, БрОЦ10-2, БрОФ10-1;
• ковкий бронзовый сплав БрОС5-25.

Для такой технологической операции, как литье, особенно выполняемое в домашних условиях, большое значение имеет температура, при которой можно расплавить металл. Бронзы, содержащие олово, плавятся при меньшей температуре – 900–950°, а те из них, в составе которых данного металла нет, – при температуре 950–1080°.

Бронзовые литейные сплавы при нагреве до температуры плавления имеют большую вязкость, если сравнивать их с латунью. Именно поэтому, чтобы выполнить качественное литье из таких сплавов, их необходимо перегревать. Значимым преимуществом использования литейных бронз является то, что усадка изделий из них очень незначительна. Это позволяет изготавливать из таких сплавов фасонные отливки.

Заливка формы литейной бронзой

2 Можно ли плавить и отливать бронзу в домашних условиях?

Совсем в домашних условиях отливать бронзу не получится. Обращение с жидким раскаленным до 1000 оC и выше металлом требует определенных условий. Для литья мелких изделий (кольца, другие украшения и подобное) потребуется как минимум отдельная комната с хорошей вентиляцией и всеми мерами пожарной безопасности. Для плавки бронзы при изготовлении крупных деталей необходима мастерская или хотя бы гараж с земляным или бетонным полом. Хорошая вентиляция подразумевается.

Для плавки используют муфельную печь (желательно с регулятором температуры) и/или горн (для крупного литья). Понадобятся также:

• тигель – стальная или чугунная емкость, в которой плавят металл, с носиком для переливания расплавленного материала;
• щипцы;
• крюк;
• готовая литейная форма для будущего изделия;
• древесный уголь, а лучше кокс – для топки горна.

Бронзу кусками помещают в тигель, который затем устанавливают в печи или горне. После расплавления выдерживают металл в печи еще 4–5 минут для его максимального прогрева, что будет способствовать наиболее качественному заполнению бронзой формы, особенно в тонких местах. Затем тигель извлекают из горна крюком. Расплавленный сплав заливают в форму через литниковое отверстие. Струя металла должна быть тонкой, чтобы не вызвать размывание формы, но непрерывной.

Перед заливкой сплава форму требуется прокалить в горне или печи. Последнюю сначала разогревают до 550–600 оC, затем в нее помещают форму и увеличивают температуру до 900 оC. При такой температуре длительность прокаливания составляет 2–4 часа (в зависимости от массивности формы). По завершении прокаливания форму извлекают из печи и охлаждают до 500 оC.

Создание мастер — модели

Данная модель может быть восковой, металлической, гипсовой, деревянной, пластилиновой или выполняться из других материалов. Мастер-копия является прототипом будущей фигурки – по ней проще всего заказать изделия из бронзы. На фото показаны примеры пластиковых мастер — моделей

Здесь использована пластика «СОНЕТ» фирмы из Санкт-Петербурга

Здесь польская полимерная глина «Пластишка»

Специалисты мастерской «БронзаМания» чаще всего подготавливают мастер — модели из полимеров, предназначенных для создания скульптур.

Профессиональные скульпторы — миниатюристы делают каждую модель вручную. При этом сложный дизайн фигурки требует создания нескольких деталей, то есть разборной модели.

На нее закрепляется литниковая система для подачи расплавленного металла – подводящие каналы потом будут удаляться, поэтому они не должны испортить изделие в местах своего соединения с фигуркой.

Используемые материалы

«Семёркой древних» называют перечень из железа, меди, олова, свинца, серебра, золота и ртути — с ними человечество знакомо не одну тысячу лет. Драгоценные металлы использовались для изготовления ювелирных изделий, а основным материалом для художественного литья в прошлом были сплавы на основе меди. В новое время к ним добавились чугун и алюминий.

Художники на протяжении всей истории не ограничивали себя ассортиментом материалов для плавки. Например, в XIX веке в Европе и России были популярны изделия из цинка и свинца, а современные скульпторы нередко обращаются к нержавеющей стали. Но классическими материалами для художественного литья даже на сегодняшний день являются бронза и чугун.

https://youtube.com/watch?v=GHBak_el3CU

Бронзовые сплавы

Сплавы меди с некоторыми цветными металлами (свинцом, оловом, алюминием, бериллием) без присутствия цинка и никеля называют бронзой. Медь с большими примесями цинка — это латунь. Последнюю применяют в основном для изготовления кабинетной скульптуры и дорогой мебельной и интерьерной фурнитуры. Главным материалом для художественного литья больших и малых форм оставалась несменной на протяжении веков оловянная бронза. Её преимущества:

• ничтожная усадка;
• высокая текучесть;
• не подверженность пористости при остывании;
• высокая теплопроводность;
• прочность;
• коррозионная стойкость;
• упругость;
• свариваемость.

Литьё из бронзы — одно из старейших искусств. Применение её в разных частях древнего мира было повсеместным: люди готовили в бронзовой посуде, носили бронзовые украшения, пользовались бронзовыми инструментами, застёгивали одежду на бронзовые пуговицы. Эта эпоха известна по удивительно высокому качеству исполнения и небывалой художественной силы скульптурам, сохранившимся до наших дней. С тех времён берёт начало литейная бронзовая традиция, надолго пережившая свой век с одноимённым названием. Безусловно, сплавы совершенствовались на всём протяжении истории, но большая часть технологических процессов художественного литья оставались неизменными.

Серый чугун

Бронза и железо, пожалуй, самые важные материалы в истории человечества. Недаром они дали названия двум эпохам технологической эволюции — бронзовому и железному векам. Поскольку для железного литья требовались более высокие температуры и сложные печи, плавку железа человечество освоило несколько позже бронзы. По некоторым сведениям, чугун лили в Китае ещё 2 тыс. лет назад. Первыми массовыми изделиями из него в Европе и России были стволы пушек и ядра к ним в XV веке.

Эволюция печей и энергоёмкого топлива для них быстро сделала высокие температуры доступными не только для военной промышленности. Художественное применение литейного железа началось приблизительно в 1500 г. с производства плитки для печей, памятников и фонтанов. Мощным толчком для популяризации чугуна в искусстве было бурное развитие металлургических технологий во второй половине девятнадцатого века и последующая за этими событиями индустриализация.

Для приготовления скульптуры используют серый чугун с высоким содержанием фосфора как самый недорогой и приспособленный для литья сплав железа с углеродом. Фосфор улучшает текучесть — это помогает металлу полностью заполнять форму. Свойство фосфора повышать хрупкость железа для художественного литья значения не имеет, как и присущая серому чугуну пористость. Материал обладает ещё одним важным свойством — привлекательностью внешнего вида готового изделия.

Заливка металла

Для того чтобы расплавлять материал понадобится:

• Плавильная муфельная печь, желательно с регулятором нагрева. Для крупных отливок нужен горн. Иногда материал плавят автогеном, паяльной лампой, газовой или бензиновой горелкой.
• Тигель – стальная, чугунная или шамотная (из огнеупорной глины) емкость для плавки, желательно с носиком.
• Щипцы и крюк для извлечения горячего тигля из печи и других манипуляций.
• Литейная форма. Как ее подготовить к работе, описано ниже.
• Флюс. Нужен для предохранения сплава от окисления воздухом. Древесный уголь, бура.
• Топливо для горна, например, тот же древесный уголь.
• Керамическая или березовая палочка для перемешивания расплава.

Как правильно заливать металл в литейную форму

Если расплавленный металл заливают в литейные формы большого размера, то его собственного веса вполне хватает для того, чтобы вытеснить из них весь скапливающийся воздух. Если же литье выполняется в небольшие формы, то вытеснить из всех внутренних полостей таких конструкций воздух за счет массы расплавленного металла практически невозможно. Чтобы в таких случаях получить отливки высокого качества, необходимо использовать специальные технологические приемы.

Литейные формы помещают в специальные центрифуги, работающие от ручного или электрического привода. При вращении создаются центробежные силы, равномерно распределяющие расплавленный металл по всем внутренним полостям форм. Эффективной данная технология является только в том случае, если металл находится еще в жидком, а не в застывшем состоянии.

Самодельная центрифуга для литья мелких деталей

После окончания процесса литья и остывания металла отливку извлекают, используя для этого простейшие механические приспособления. Следует иметь в виду, что поверхность изделий, только что извлеченных из литейных форм, не отличается высоким качеством, поэтому их необходимо подвергнуть различным видам механической обработки.

Технология литья

Как правило, пресс-формы производятся из стали. При этом оформляющая полость должна повторять наружную поверхность отливки с учетом возможного искажения размеров. Пресс-форма также включает в себя выталкиватели и подвижные металлические стержни. С их помощью образуются внутренние полости изделий.

Литье под давлением, как процесс, можно разделить на несколько этапов:

1. Специалисты художественно-производственной мастерской «Калежа» создают мастер-модель – прототип будущей фурнитуры или сувенира. В качестве материала используются пластичные воск, гипс или пластилин.
2. На основе полученной мастер-модели создается пресс-форма для литья. Как правило, она состоит из двух полуформ – опок. Они позволяют удерживать расплавленный металл при его уплотнении.
3. В полость, расположенную внутри формы, под давлением льют бронзу или латунь. Металл остывает и образует отливку.
4. После затвердевания форму открывают и снимают подвижные стержни. Отливка удаляется с помощью выталкивателей.
5. Из формы достают готовый декоративный предмет.
6. Литье под давлением предполагает очистку, шлифовку и полирование. Для создания художественного покрытия могут применяться чернение и гальваника. Для придания изделию золотого блеска, твердости и улучшения коррозионной устойчивости часто используются никелирование или хромирование.

Качественное литье под давлением исключает возможность образования газовых раковин. Благодаря этому структура изделия отличается однородностью и не имеет дефектов.

Сушка огнеупорного покрытия

Для формирования керамической оболочки огнеупорное покрытие подвергают воздушной, воздушно-аммиачной и вакуумно-аммиачной сушке.

Как показывает практика, огнеупорное покрытие на основе этилсиликата можно высушить на воздухе за 4-10 ч. Продолжительность сушки зависит от числа нанесенных слоев, от размеров и сложности модели. Продолжительность воздушно-аммиачной сушки составляет 1,0-3,5 ч, вакуумно-аммиачной сушке — 15-30 мин.

Для сушки моделей в аммиачных шкафах берут 1,5-2,0 л аммиачной воды плотностью 0,89-0,95 г/см 3 на 1м 3 объема сушильного шкафа. Температура в шкафу составляет 18-25 o С.

Комбинированные покрытия, включающие два или три упрочняющих жидкостекольных слоя, сушат на воздухе в течении 5-6 ч. Причем температура сушки составляет 22-28 o С для этилсиликатного слоя и 22-31 o С для жидкостекольного.

Ускоренную сушку комбинированных форм, основанную на взаимном закреплении чередующихся этилсиликатного и жидкостекольного слоев, производят потоке воздуха со скоростью 4-5 м/с при температуре 25-28 o С в течении 1,5-2 .

Подготовительные работы

Прежде чем начинать изготавливать отливку нужно подготовиться к проведению основных работ. Изначально нужно разработать эскиз будущего изделия, зарисовать его на бумаге. По готовому чертежу сделать форму для заливания расплавленного сплава. Она изготавливается из глины и кварцевого песка. Существуют многоразовые, одноразовые формы. Первые изготавливать труднее, но они могут применятся при серийном изготовлении изделий из металлических сплавов.

После изготовления детали из латуни потребуется дополнительная обработка для устранения дефектов, возникающих при литье. Для этого поверхности отливки подвергается химической обработке. С помощью активнодействующих растворов с поверхности заготовок удаляются дефекты.

Поверхность отливки

Технология литья из бронзы и латуни

Эту страничку мы решили открыть для того, чтобы Вам стал несколько
понятней производственный процесс художественного литья из бронзы
и латуни. Нам часто приходиться отвечать на вопросы наших потенциальных
Заказчиков о том, что изготовление того или иного изделия из бронзы
сопряжены с достаточно трудоемким и длительным процессом. Особенно
это касается таких изделий, которые изготавливаются с «нуля»,
т.е. эксклюзивное исполнение по идее, а в лучшем случае по предварительному
эскизу Заказчика.

Литейное дело — одно из самых древних в мире ремесел. На
заре литейного производства модель изготавливали из воска, а формы
для литья были глиняными. В более поздний период, примерно в XII
веке, появились более совершенные двухсторонние формы. С их помощью
изготовлялись самые разные изделия: домашняя утварь, оружие, украшения.
В XV веке для литья научились использовать чугун. Со второй половины
XIX века распространилась сталь, и литейное производство значительно
усложнилось.

Общая характеристика металла

Бронза представляет собой сплав, в состав которого может входит олово, медь и другие компоненты. К сторонним примесям относится цинк, алюминий, бериллий, свинец, никель или кремний. Если говорить о составе, бронзу можно разделить на две группы:

• Оловянные сплавы. Материал может состоять из двух и нескольких компонентов. Олово относится ко второму по процентному содержанию компоненту сплава.
• Безоловянные сплавы. В состав могут входить алюминий, свинец, кремний, свинец или бериллий. Эти компоненты изменяют характеристики сплава.

К характеристикам бронзового сплава относятся:

• Плотность. Этот показатель зависит от содержания олова в составе. Среднее число 9,1 кг/куб. см.
• Температура при которой плавится металл. Изменяется в зависимости от компонентов состава. Диапазон 880–1060 градусов по Цельсию.
• Теплоемкость — 0,385 кДж / (кг*К).
• Электропроводность — 0,176 мкОм*м.

При желании изменить какую-либо из характеристик сплава в его состав добавляется определённое количество сторонних примесей.
