Области применения и разновидности устройства перемещения грузов крана-балки

Схемы и правила строповки балок

При погрузке-разгрузке балок и их монтаже необходимо строго соблюдать правила строповки (захвата) балок. При выполнении монтажных работ знаки усилий (М и Q) должны совпадать со знаками усилий, которые возникают в балках в процессе эксплуатации. Таким образом, главным правилом является строповка разрезных балок в сечениях, близких к опорным.

В качестве стропов используются специальные канаты с гибкими сердечниками. Конструктивные особенности, а также данные для расчета и подбора стропов в зависимости от веса монтажных элементов и угла строповки α содержатся в .

При строповке и монтаже необходимо исключить сколы бетона балок стропами и другими приспособлениями. Для защиты плиты и ребер балок используют стальные огибатели.

Монтаж кран-балки — услуги в Москве

ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.

Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.

Преимущества монтажа кран-балки нашей компанией

• Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
• Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
• Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
• После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
• Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.

Этапы монтажа кран-балки

Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».

• Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
• Изучают техническую документацию на погрузочно-разгрузочное оборудование.
• Создают условия для безопасной работы соответственно указанным инструкциям.

Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.

Способы монтажа кран-балки

Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:

• Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
• Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.

Этапы сборки кран-балки. Основные моменты

Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:

• На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
• Собираются металлоконструкции и обустраивается необходимое электрооборудование.
• Производится подъем кран-балки на подъездные пути.
• Выполняются пуско-наладочные работы.
• Осуществляется тестирование смонтированного механизма.
• Составляется отчетная документация и подготавливаются акты выполненных работ.

Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.

Виды монтажа

Способы установки грузоподъемных механизмов отличаются. При выборе подходящей технологии монтажа должна учитываться масса и габариты оборудования, площадь и конфигурация здания, а также другие особенности.

• Поэлементная сборка. Все элементы агрегата собираются сразу на объекте. Этот вариант монтажа неудобен и достаточно трудоемок, поэтому используется только в условиях острой нехватки свободного места. Полумосты поднимаются и соединяются поочередно, а затем производится установка грузовой тележки. Определяются размеры конструкции, устанавливается кабина оператора и заводятся канаты. Специалисты, выполняющие эти работы, должны делать все очень ответственно и действовать аккуратно.
• Крупноблочная сборка. На земле собираются блочные конструкции – основные механизмы и узлы, электрооборудование и пр. Затем их поднимают на площадку, на которой монтируется грузоподъемное оборудование. Этот вариант монтажа отнимает меньше времени и удобнее предыдущего, но по техническим причинам применять его не удается, если свободного места на площадке слишком мало.
• Полноблочная установка. Всю конструкцию собирают на рабочей площадке целиком, а затем конструкцию устанавливают на пути. Тележка может быть установлена отдельно от подъемного оборудования или сразу вместе с ним.

Более распространены крупноблочные и полноблочные варианты сборки, так как они отнимают меньше времени и выгодны заказчикам. Также при таких способах минимизируются высотные операции. При необходимости специалисты осуществляют и демонтаж мостовых кранов.

Демонтаж крана мостового

Демонтаж крана выполняется, как при монтаже, но наоборот, соблюдая технику безопасности. Обычно такая операция нужна при замене старого мостового подвесного крана на новый образец. Основные изъяны крана – это коррозия, трещины, прогибы пролётных балок.

Ремонт подвесного мостового крана дорогая услуга, поэтому лучше провести демонтаж, и купить новый кран. Существует две цели демонтажа крана: утилизация или перевоз на новое место.

1. При первом варианте разбор кран производиться так: снимается и убирается с подкрановых балок вся кабельная разводка; удаляются тросы и электрическое оборудование; остальные узлы и детали снимают и отправляют на пункт приёма металлолома.

2. Если кран ещё будет использоваться, то с мостов снимают ходовые механизмы и транспортируют на новое место.

Так осуществляется разбор мостовых кранов с помощью самоходных кранов со стрелами

Не забудьте провести следующие работы по подготовке перед началом демонтажа:

• Оградить зону проведения работ.
• Настроить все механизмы и оснастку.
• Установить опоры для поддержания крана.
• Подготовит площадь для временного хранения крана.

По завершению работ под колесами крана, тележки фиксируются специальные башмаки, дабы не допустить самовольного движения крана. Затем отключите мостовой кран от электричества. Далее всё зависит от строения крана: у крана с двумя полумостами снимают грузовую тележку, а затем снимают и кабину; демонтируются по очереди полумосты. А, если у крана две балки главные, то сначала убирается кабина и тележка, а затем и концевые балки.

Какую технологию монтажа выбрать

Технология монтажа полностью зависит от массы и габаритов устанавливаемой техники, а также от особенностей здания или планировки помещений, цехов и складов

Также на выбор технологии монтажа влияет площадь монтажной площадки, способ и последовательность проведения работ по сборке крана.

Особенности монтажа мостовых одно- и двухбалочных кранов предусматривают три подхода к исполнению:

1. Поэлементный тип установки, подразумевающий сборку конструктивных частей не на земле, а непосредственно на рабочей площадке участка грузоподъемного механизма. Для этого все детали поднимаются к месту установки. Неудобства данной технологии монтажа очевидны, но применение ее целесообразно в случае, когда не хватает свободного пространства (некоторые элементы крана все-таки достаточно габаритны и обладают большой массой механизмов, узлов и металлоконструкций, особенно если это двухбалочный кран).

Монтаж двухбалочного крана грузоподъемностью 200 тонн

Состав поэлементной технологии сборки мостового крана выглядит следующим образом: поочередный подъем полумостов и их соединение, монтирование грузовой тележки крана, анализ  геометрических размеров конструкции в сборке, установка кабины оператора и запасовка канатов.

1. Крупноблочный тип установки. Сборка посредством данной технологии подразумевает монтаж отдельных блочных конструкций на земле – электрооборудования, узлов и механизмов крана. Затем укомплектованные и собранные узлы поднимают на площадку монтажа грузоподъемного механизма и собирают в единое целое. Благодаря данной технологи, значительно сокращается количество опасных операций по сборке на высоте, в разы ускоряется процесс установки в целом. К сожалению, технология не подходит для зданий, не располагающих достаточным количеством площади под сборку крупногабаритных конструкций.
2. Полноблочный тип установки заключается в сборке моста крана полностью в нижнем положении, то есть на земле. Готовый мост крана поднимается для установки на крановых путях. При этом у специалистов по монтажу есть выбор – осуществлять монтаж грузовой тележки вместе с мостом или раздельно.

Таким образом, очевидно, что самые перспективные и выгодные технологии установки – крупноблочная и полноблочная. В них сокращено количество операций, которые нужно осуществлять на высоте, есть возможность использования грузоподъемной техники, а также более сжатые сроки исполнения по сравнению с поэлементной технологией сборки.

Строим здания с кран-балкой

22.07.2018

С позиции современности, быстровозводимое здание с кран-балкой выглядит идеальной моделью для создания производственных складов, цехов, заводов и промышленных сооружений. Так как клиенты чаще всего пользуются типовыми проектами, мы решили рассказать, как и для чего строим здания с кран-балкой и какие показатели учитываем для повышения эффективности проекта.

Чтобы понять процессы строительного производства, разберемся, что такое кран-балка и нужно ли ее проектировать избирательно для каждого проекта. Мы строим металлические здания с кран-балкой по самым экономичным технологиям ЛМК и ЛСТК. В них используется кран-балка, как механизм для поднятия и перемещения грузов, с последующей выгрузкой (загрузкой) внутри помещений.

Проектируется кран-балка с учетом размещения в здании, используемом в качестве склада, сельскохозяйственного сооружения, производства или ангара. Типовое быстровозводимое здание с кран-балкой — это несложное стандартное решение, продуктивное и эффективное для всех видов производственных проектов, где необходимо грузовое крановое оборудование.

В типовых проектах может быть сконструировано два типа механизмов. Мы строим металлические здания с кран-балкой из ЛМК, которая используется, как:

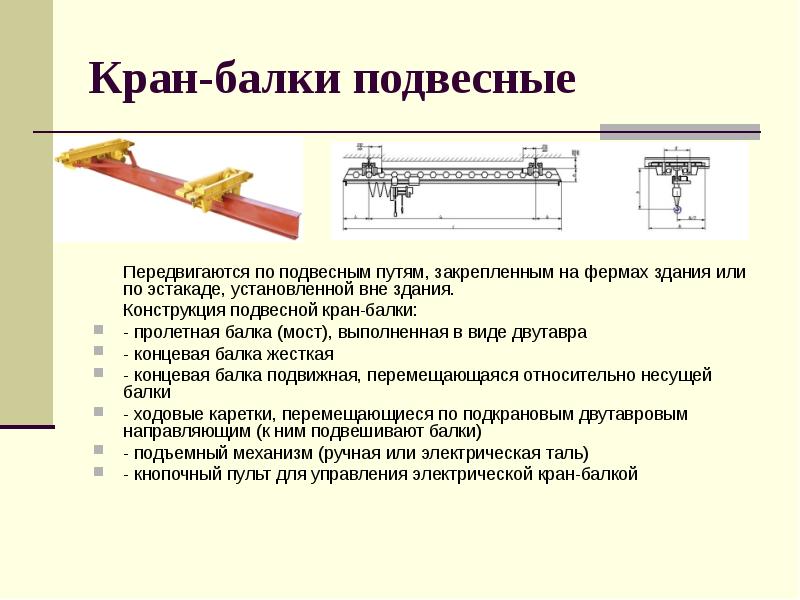

• Подвесная конструкция, в виде крепления грузоподъемного оборудования подкрановые пути кран-балки монтируются к ригелю несущих конструкций здания. При небольшой грузоподъемности кран-балки такой вид крепления является максимально экономичным и не затратным, так как не требует дополнительных конструкций, установки подкранового рельса. Подвесная кран-балка – это поперечная конструкция-мост, перемещающаяся непосредственно по нижнему поясу подкранового пути. Максимальная грузоподъёмность подвесной кран-балки – 5 тонн.

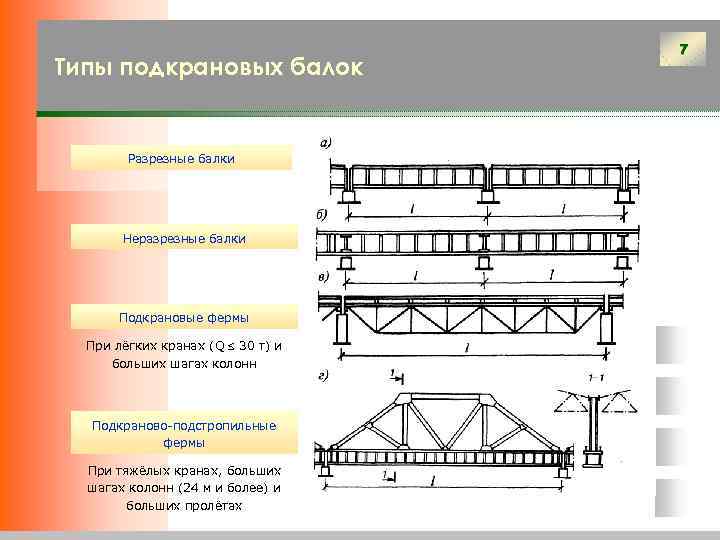

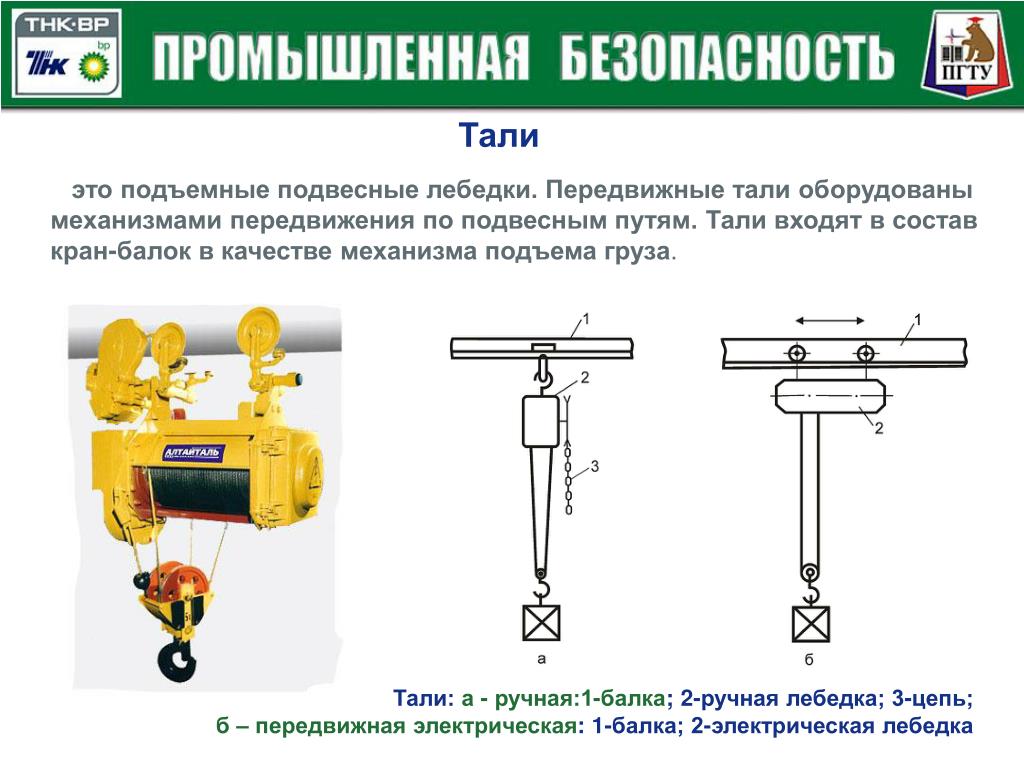

• Опорная конструкция, при установке которой подкрановые пути опираются на металлоконструкции колонн каркаса через опорные столики. На подкрановый путь обязательно устанавливается подкрановый рельс для движения моста кран-балки. В зависимости от грузоподъемности опорной кран-балки это может быть квадрат 50х50, приваренный к верхнему поясу подкрановой балки или рельс КР, с болтовым креплением на прижимных планках. В качестве грузоподъемного механизма на кран-балку устанавливается электрический тельфер (или электрическая лебедка), которые, предварительно, размещаются на специальной крановой тележке. Максимальная грузоподъемность опорной кран-балки (без дополнительных колонн) – 10 тонн.

Мы строим здания с кран-балкой «под ключ», выполняя самостоятельно все виды работ и услуг от проектирования, изготовления и монтажа металлических конструкций до гарантийного и послегарантийного обслуживания грузоподъемного механизма кран-балки, которое осуществляется после ввода объекта строительства в эксплуатацию.

Здания с кран-балкой хороши тем, что позволяют быстро и легко справляться с трудными задачами погрузки и выгрузки продукции, товаров или материалов, без каких-либо трат на дополнительное оснащение внутренних площадей грузоподъемным оборудованием.

С момента появления на строительном рынке производственных зданий с кран-балкой прошло не слишком много времени, поэтому типовые модели могут использоваться как в масштабных, так и в экономичных проектах. Мы строим здания с кран-балкой быстро и недорого, предлагая клиенту следующий комплексный пакет услуг, в которые входит:

• Подготовка комплекта чертежей (проекты КМ, АР, КЖ);
• Изготовление элементов грузоподъемных конструкции из сертифицированного металлопроката;
• Составление проектной и приемо-сдаточной документации;
• Подборка электрического оборудования;
• Поставка кран-балки и рельса для ее перемещения внутри помещения;
• Монтаж кран-балки (1, 3, 5, 10 тонн);
• Настройка и наладка запуска механизма;
• Обслуживание во время гарантии и после.

Если вы хотите узнать подробно, как мы строим здания с кран-балкой или оставить заявку на обслуживание «под ключ», предлагаем воспользоваться самым удобным каналом связи и позвонить на номер консультантов компании. Они имеет возможность демонстрировать клиентам разнообразные стимульные информационные и проектные материалы: архитектурно-строительную концепцию, эскизный проект, саму кран-балку и т. д.

Если у вас возникло желание сэкономить на капитальных строительных затратах, спланировать и претворить в жизнь комплекс , направленных поддержание бюджета заказчика, с целью создания конкурентоспособного объекта строительства и получения постоянной прибыли, мы ждем заказов и ваших звонков. Обращайтесь!

Вернуться к списку

Монтаж сборных неразрезных пролетных строений

Неразрезные пролетные строения из ребристых балок широко использовали в мостах и путепроводах в г. Москве (Рижская эстакада, Русаковская эстакада, эстакада в Вешняках). В основу конструкции легло использование типовых преднапряженных балок длиной 33 и 24 м.

Такие сооружения могут быть криволинейными в плане и имеют минимальное количество деформационных швов.

Например, путепровод через ж/д в Вешняках (Москва) из предварительно напряженных балок Бескудниковского завода имеет монолитные продольные стыки над промежуточными опорами. Арматуру для работы на отрицательный изгибающий момент установили в монолитные стыки по плите между балками. Выпуски арматуры в продольных стыках сварили ванным способом.

При использовании дополнительных надопорных блоков с каркасной арматурой индивидуального изготовления (на базах мостоотрядов) пролеты могут достигать 50…60 м.

Монтаж выполняется с использованием дополнительных временных опор или без них с помощью стреловых самоходных кранов грузоподъемностью до 100 т с земли , или козловыми кранами грузоподъемностью 65 т, перемещающимися по подкрановым эстакадам.

Монтаж сборных неразрезных пролетных строений из длинномерных элементов

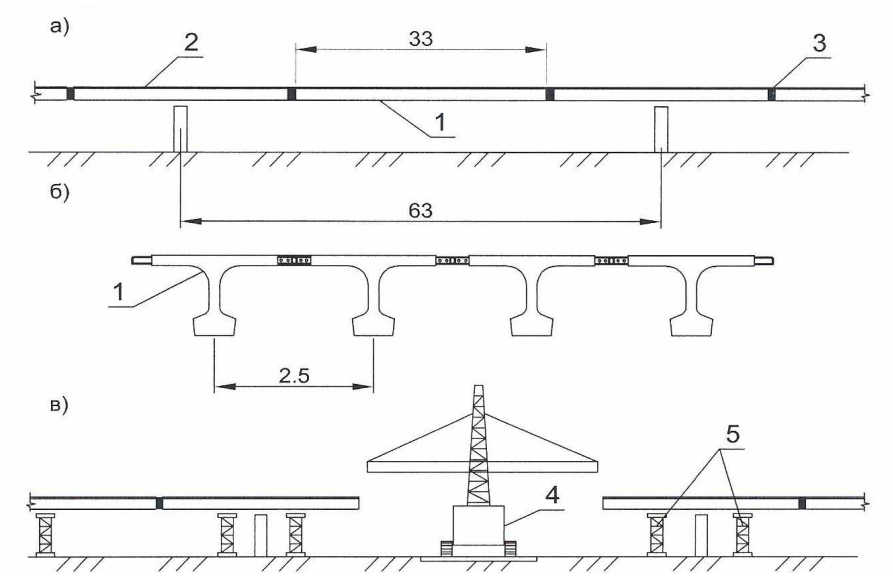

предварительно напряженный блок; надопорный блок с ненапрягаемой арматурой; монолитный стык; стреловой самоходный полноповоротный кран; временные опоры

Монтаж кран-балки — услуги в Москве

ООО «ЭМКЗ» осуществляет работы по монтажу опорных и подвесных кран-балок импортного и российского производства. Наши специалисты, прошедшие строгий конкурсный отбор и имеющие огромный многолетний опыт работы, обладают необходимыми сертификатами и допусками и работают с соблюдением всех нормативов и технических требований, в том числе, федеральных норм и правил в области промышленной безопасности.

Кран-балка упрощает и ускоряет процесс проведения любых погрузочно-разгрузочных работ, вне зависимости от их масштаба и сложности. Эти механизмы используются на производствах любой направленности и масштаба, в ремонтных мастерских и на морских и речных грузовых судах, поэтому задача монтажа подобного оборудования периодически встает перед большим количеством предприятий и выполняться она должна только специалистами высокой квалификации.

Преимущества монтажа кран-балки нашей компанией

• Перед началом выполнения работ мы тщательно изучаем индивидуальные особенности производственной площадки и учитываем мельчайшие нюансы предстоящего монтажного процесса.
• Специалисты нашей компании, имеющие допуски СРО к проведению подобного рода работ, выполняя монтаж кран-балки, держат под строгим контролем весь процесс и решают производственные задачи в соответствии с нормативными требованиями технических регламентов, ГОСТа и Ростехнадзора.
• Мы гарантируем нашим клиентам быстроту и высокий уровень качества выполнения работ – для этого в нашем распоряжении есть необходимая современная техника и высокотехнологичное оборудование.
• После установки кран-балки, отладки всех механизмов и узлов оборудования и проведения тестирования, мы выполняем техническое освидетельствование кран-балки и выдаем нашим клиентам полный комплект документации, касающейся завершения работ по монтажу.
• Стоимость установочных работ монтажа кран-балки определяется нашими специалистами в каждом случае индивидуально – мы всегда находим общий язык с нашими клиентами и идем навстречу их пожеланиям.

Этапы монтажа кран-балки

Монтаж кран-балки должен производиться в полном соответствии с регламентами пуско-наладочных работ, требованиями ГОСТа и СНиПа и должен учитывать ряд необходимых условий. До того, как начать работы по монтажу кран-балки, специалисты ООО «ЭМКЗ».

• Устанавливают колонны для подъездных путей и монтируют рельсы, расчищают рабочую площадь и устраняют препятствия для монтажа.
• Изучают техническую документацию на погрузочно-разгрузочное оборудование.
• Создают условия для безопасной работы соответственно указанным инструкциям.

Наши специалисты, настраивая приборы безопасности, такелажных и сварочных работ, используют специальное оборудование, необходимые инструменты, технику и материалы самого высокого качества – наши клиенты получают полностью подготовленный к работе погрузочно-разгрузочный механизм в кратчайшие сроки и без дополнительных вложений.

Способы монтажа кран-балки

Исследовав производственную площадку и произведя необходимые расчеты и измерения, специалисты ООО «ЭМКЗ» устанавливают опорную или подвесную кран-балку с помощью одного из вариантов, выбирая оптимальный для каждого конкретного случая:

• Полносборочный способ, не требующий больших площадей, использования мощной техники и позволяющий в значительной степени экономить финансы, предполагает комплексную сборку оборудования всего за один подъем.
• Поэлементный способ, осуществляющийся в несколько этапов непосредственно на подъездных путях, требует больших временных затрат, но на площадках небольших размеров он является единственно возможным способом монтажа.

Этапы сборки кран-балки. Основные моменты

Монтаж кран-балки — процесс трудоемкий и продолжительный, требующий тщательной предварительной подготовки, касающейся изучения характеристик здания, учета технических возможностей подъездных путей и расчета сроков проведения монтажных работ. Мероприятия по монтажу кран-балки происходят в несколько этапов:

• На рабочую площадку подаются грузоподъемные механизмы и конструктивные элементы.
• Собираются металлоконструкции и обустраивается необходимое электрооборудование.
• Производится подъем кран-балки на подъездные пути.
• Выполняются пуско-наладочные работы.
• Осуществляется тестирование смонтированного механизма.
• Составляется отчетная документация и подготавливаются акты выполненных работ.

Производя монтаж опорных и подвесных кран-балок, ООО «ЭМКЗ» выполняет заказы своих клиентов согласно их требованиям, оперативно, качественно и на высоком профессиональном уровне, в заранее согласованные сроки, в соответствии с существующими правилами и нормативами.

Общие данные (окончание)

— произвести строповку мостового крана закрепив пеньковые канаты на четырех концах моста (см. ППР-5);

— с помощью автокрана мост крана приподнять на 20см убедится в надежности строповки, затем тело моста крана развернуть на 90 градусов и медленно опустить в кузов автомобиля. При опускании моста его удерживать от раскачивания и разворота с помощью четырех пеньковых канатов.

Демонтаж кранов выполняется звеном монтажников из шести человек (см. стройгенплан и график производства работ)

Демонтаж мостового крана КМ-16/3.2 в пролете 0/1-0/7

а) определить место монтажа;

б) установить сигнальное ограждение опасной зоны крана;

в) обесточить троллеи.

Демонтаж мостового крана вести в следующей технологической последовательности:

-установить два трехножничных подъемных стола (грузовые платформы) модели SMG грузоподъемностью по Ют и высотой подъема 10м, служащих как средством подмащивания, и как домкраты для опускания балок;

-с помощью двух подъемных столов, кран приподнимают на 10см;

-с помощью автогена и «Болгарки» срезаются оба опорных узла мостового крана и посредством электролебедки ТЭЛ-10-1 и блока устанавливаемого на стропильную балку опускаются вниз;

-с помощью двух трехножничных подъемных столов две балки мостового крана опускаются вниз;

-с помощью автокрана балки моста мостового крана поотдельности стропятся и грузятся в кузов автомобиля ;

Демонтаж мостового крана выполняется звеном монтажников из шести человек (см. стройгенплан и график производства работ)
