Как сделать микроскоп своими руками в домашних условиях? топ лучших микроскопов для пайки

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

Соединяем объектив 400 мм и 17 мм.
Подносим к линзе фонарик, включаем.
На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

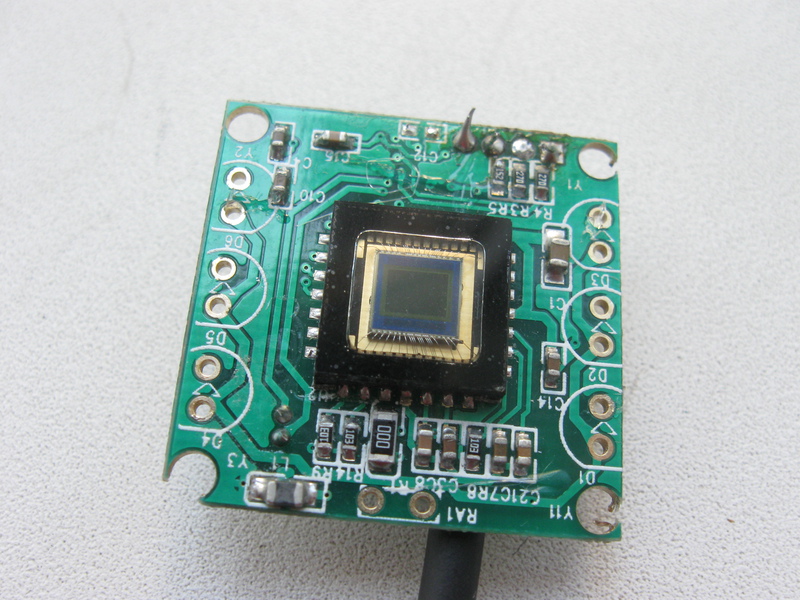

Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Популярные статьи Женские варежки с норвежской звездой

Переделка веб-камеры в микроскоп

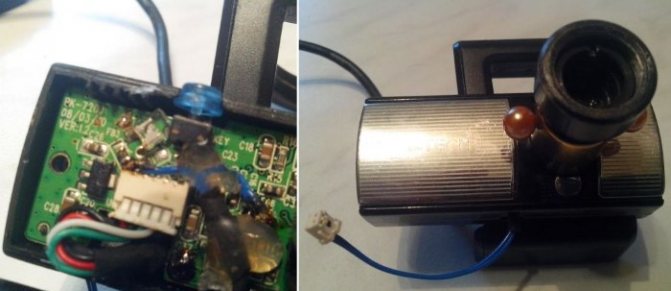

Теперь самое главное что касается переделки веб-камеры в самодельный микроскоп. Нам нужно добраться до объектива веб-камеры затем, чтобы его перевернуть. Только перевернув объектив другой стороной, можно получить обратный процесс увеличения веб-камерой.

Итак, в данном деле нам помогут отвёртка и острый нож, которым аккуратно поддевается корпус веб-камеры. Добравшись до объектива, его нужно аккуратно снять, перевернуть другой стороной, и приклеить к месту крепления суперклеем

При этом очень важно, чтобы суперклей не попал на рабочую часть объектива

Теперь можно собирать корпус веб-камеры, и тестировать самодельный микроскоп на деле. Однако для лучшего рассмотрения объектов исследования, нужно всё-таки снабдить микроскоп дополнительным освещением, в качестве которого и будет использоваться светодиодный фонарик, который располагается внизу, под пластиком или стеклом микроскопа, на расстоянии в 10-15 см.

Как сделать микроскоп для паяльных работ

Высокий уровень миниатюризации электроники привёл к необходимости применения специальных увеличительных средств и приспособлений, используемых при работе с очень мелкими элементами.

К их числу следует отнести такое распространённое изделие, как USB микроскоп для пайки радиоэлектронных деталей и ряд других подобных ему устройств.

Комплектующие и дополнительные детали

Некоторые специалисты считают, что для изготовления бытового микроскопа своими руками оптимально подходит именно USB-устройство, с помощью которого удаётся обеспечить требуемое фокусное расстояние.

Однако для реализации этого проекта необходимо будет провести определённую подготовительную работу, значительно упрощающую сборку прибора.

За основу самодельного микроскопа для пайки миниатюрных деталей и микросхем можно взять самую примитивную и дешёвую сетевую камеру типа «A4Tech», единственное требование к которой – это чтобы она имела исправную пиксельную матрицу.

Для того чтобы собрать микроскоп из веб-камеры для пайки мелких электронных изделий следует также побеспокоиться о приобретении ряда других элементов, обеспечивающих требуемую эффективность работы с устройством.

Это в первую очередь касается элементов подсветки обзорного поля, а также ряда других составляющих, взятых из старых разобранных механизмов.

Самодельный микроскоп собирается на основе пиксельной матрицы, входящей в состав оптики старой USB-камеры. Вместо имеющегося в ней встроенного держателя следует использовать выточенную на токарном станке бронзовую втулку, подогнанную под размеры применяемой сторонней оптики.

В качестве нового оптического элемента микроскопа для пайки может применяться соответствующая деталь от любого игрушечного прицела.

Для получения хорошего обзора площадки распайки и пайки деталей, потребуется набор осветительных элементов, в качестве которых могут использоваться бывшие в употреблении светодиоды. Их удобнее всего выпаять из любой ненужной ленты LED-подсветки (из остатков разбитой матрицы старого ноутбука, например).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Сборка устройства

В разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.

Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.

Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.

Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».

После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.

На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.

Микроскоп из фотоаппарата своими руками

Это едва ли не самый простой и доступный способ – для этого нужен минимальный набор материалов. Это фотокамера, которая имеет объектив 400 мм, 17 мм. При этом камеру мы не разбираем, все остается в работе.

Для того, чтобы сделать микроскоп, следуем инструкции:• сначала нужно соединить объектив 400 мм и 17 мм;• поднести к линзе фонарик, включить;• на стекло нанести то, что мы собираемся разглядывать.

Как сделать После настройки фокуса, увеличенный на экране предмет исследования нужно сфотографировать. Такой самодельный микроскоп позволяет делать четкие фотографии, с ним можно разглядывать увеличенный волос, чешую луковицы. Такой вариант отлично подходит для развлечений и знакомства детей с микромиром.

Рейтинг микроскопов по назначению

Этот рейтинг взят у одного специалиста по микроскопам и значительно сокращен для удобства чтения.

Микроскоп для ремонта мобильных телефонов

Следующие микроскопы для пайки и ремонта смартфонов отсортированы по росту качества картинки:

МБС-10 (пониженный контраст, нереальные цвета при больших увеличениях, дискретное переключение увеличений, 90 мм расстояния);
МБС-9 (65 мм расстояние и слабый контраст);
Nikon SMZ-2b/2t 10см (8х-50х)/(10-63x);
Nikon SMZ-645 (8х-50х) 115 мм;
Leica s6e/s4e (7-40x) 110 мм;
Olympus sz61 (7-45x) 110 мм;
Leica GZ6 (7x-40x) 110 мм;
Olympus sz4045 (6,7х-40х) 110 мм;
Оlympus VMZ 1-4x 10х с рабочим расстоянием 90 мм;
Olympus sz3060 (9x-40x) 110 мм;
Nikon SMZ-1 (7x-30x) 100 мм;
Bausch and Lomb StereoZoom 7 (рабочее расстояние всего 77 мм);
Leica StereoZoom 7;
Nikon SMZ-10a с объективом Nikon Plan ED 1x и окулярами 10х/23 мм;
Nikon SMZ-U (7,5x-75x) рабочее расстояние с Nikon Plan ED 1x 85 мм, с оригинальными окулярами 10х/24 мм.

Микроскоп для ремонта планшетов и материнских плат

Для таких применений вопрос предельного разрешения не так важен, там рабочими являются увеличения 7х-15х. Для них нужен хороший универсальный штатив и маленькое минимальное увеличение. Следующие микроскопы для пайки материнских плат и планшетов отсортированы по степени увеличения качества картинки:

Leica s4e/s6e (110mm) с полем 35 мм;
Olympus sz4045/sz51/sz61 (110mm) с полем 33 мм;
Nikon SMZ-1 (100мм) с полем 31.5 мм;
Olympus sz4045;
Olympus sz51/61;
Leica s4e/s6e;
Nikon SMZ-1.

Микроскоп для ювелира или зубного техника

Следующие микроскопы для зубного техника или ювелира с большим рабочим расстоянием отсортированы по степени улучшения качества картинки:

Nikon SMZ-1 (7х-30х) с окулярами 10х/21 мм;
Leica GZ4 (7х-30х) 9 см с линзой 0,5х (19 см);
Olympus sz4045 150 мм;
Nikon SMZ-10 150 мм.

Микроскоп для гравировки

Следующие микроскопы для гравировки c с большой глубиной резкости отсортированы по возрастанию качества картинки:

Nikon SMZ-1;
Olympus sz4045;
Leica gz4.

Альтернатива

Если нет желания возиться со сборкой микроскопа своими руками, то можно купить полностью готовое устройство для пайки.

Следует обратить внимание на расстояние между объективом и предметным столиком. Оптимально оно должно составлять почти 2 см, а изменить это расстояние поможет штатив с надежным держателем

Чтобы осмотреть всю плату целиком могут потребоваться уменьшающие линзы.

Продвинутые модели микроскопов для пайки оснащены интерфейсом, что значительно снимает нагрузку с глаз. Благодаря цифровой камере микроскоп можно подключать к компьютеру, фиксировать картину микросхемы после перед и после пайкой, подробно изучать дефекты.

Альтернативой цифровому микроскопу также являются специальные очки или лупа, хотя с лупой не совсем удобно работать.

Для пайки и ремонта схем можно применять обычные оптические микроскопы или стерео. Но такие приборы довольно дорогие, и не всегда обеспечивают нужный угол обзора. В любом случае цифровые микроскопы будут распространяться все шире, и цена на них со временем снизится.

В школьные годы мне очень нравилось рассматривать разные предметы под микроскопом. Все что угодно — начиная от внутренностей транзистора и заканчивая различными насекомыми. И вот, недавно решил я снова побаловаться микроскопом, подвергнув его небольшим переделкам. Вот что из этого получилось:

Под микроскопом — микросхема КС573РФ2 (ROM c УФ-стиранием). Когда-то на ней была записана тестовая программа для Спектрума.

Если попробовать решить задачу «в лоб» — приставить камеру к окуляру микроскопа, то ничего хорошего из этого не выйдет: очень трудно найти точку, в которой хоть что-то видно, камера постоянно пытается настроить экспозицию, видимая область очень маленькая (на видео с первой версией окуляра это видно). Поэтому я решил пойти другим путем

От теории к практике

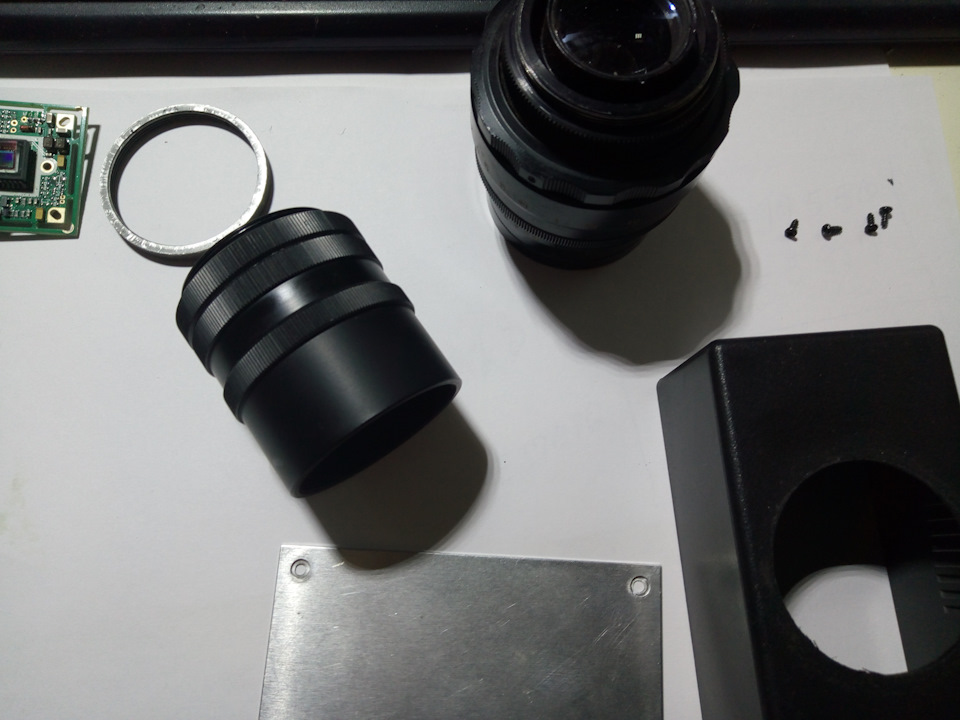

Снимаю объектив:

Первый тест:
Чтобы сделать вещь вечной — нужно перемотать ее синей изолентой…

Делаю трубку, которая будет вставляться в микроскоп на место окуляра:

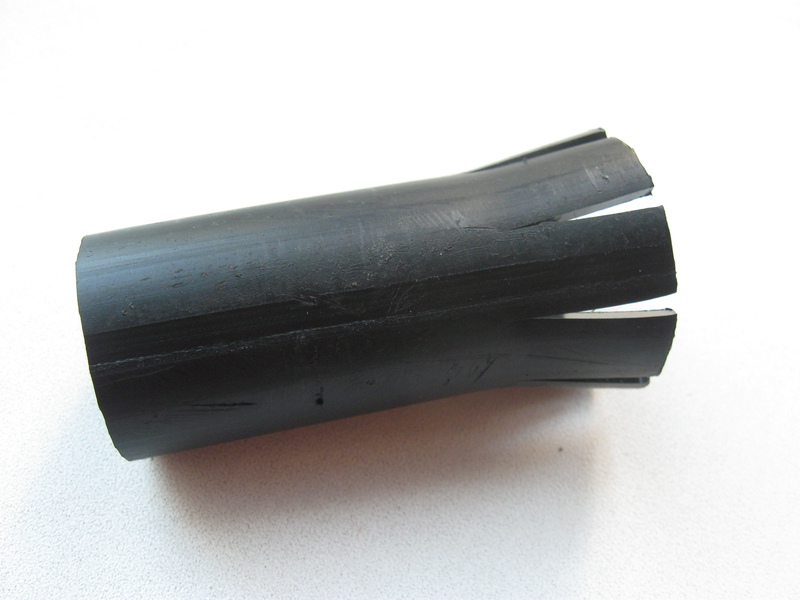

Трубка немного меньше по диаметру чем нужно, поэтому один конец пришлось немного «расширить».

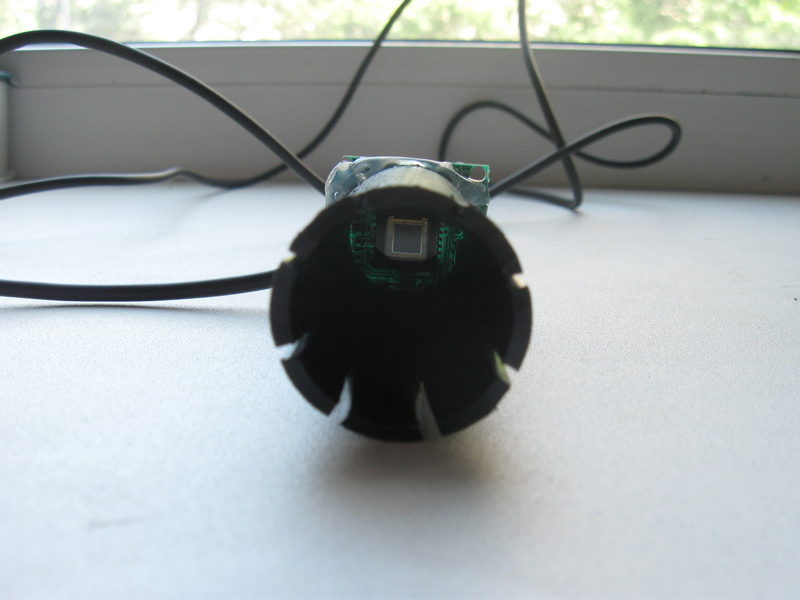

Закрепляю трубку термоклеем на камере без объектива:

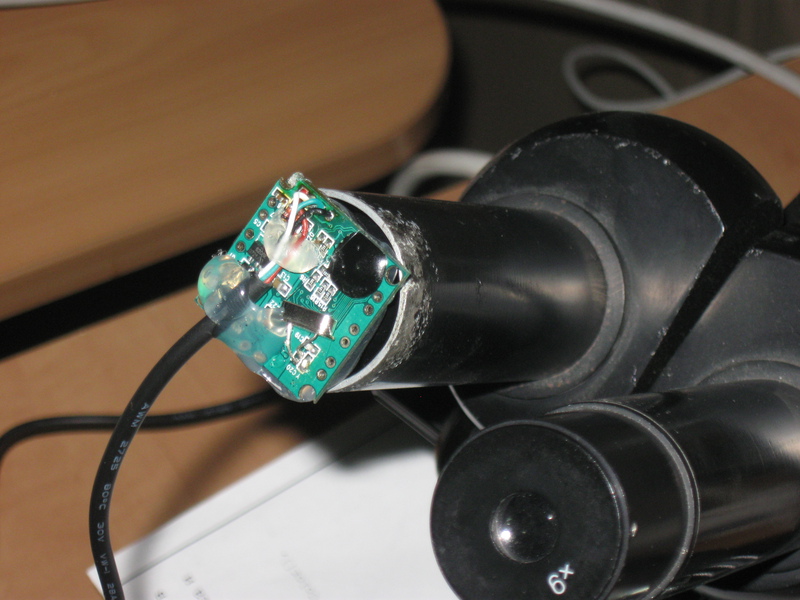

Вставляю вместо одного из окуляров:

Готово!

Ниже несколько видео, которые получилось снять с помощью этого объектива:

Глаз мухи

eInk экран от PocketBook 301+

Экран retina от iPod`а

Экран Nokia 6021

Поверхность компакт-диска

понадобится

веб камера;
паяльник с припоем и флюсом;
отвертки;
запчасти для штатива;
светодиоды , если их нет в камере;
клей или эпоксидная смола;
программа для трансляции изображения на ЖК монитор.

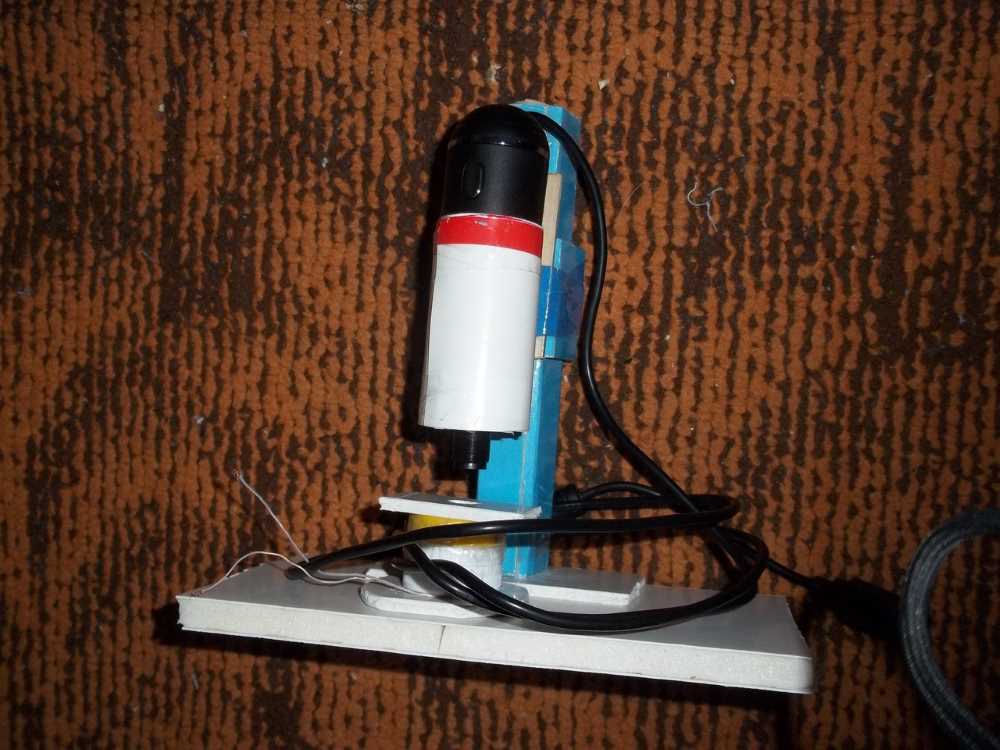

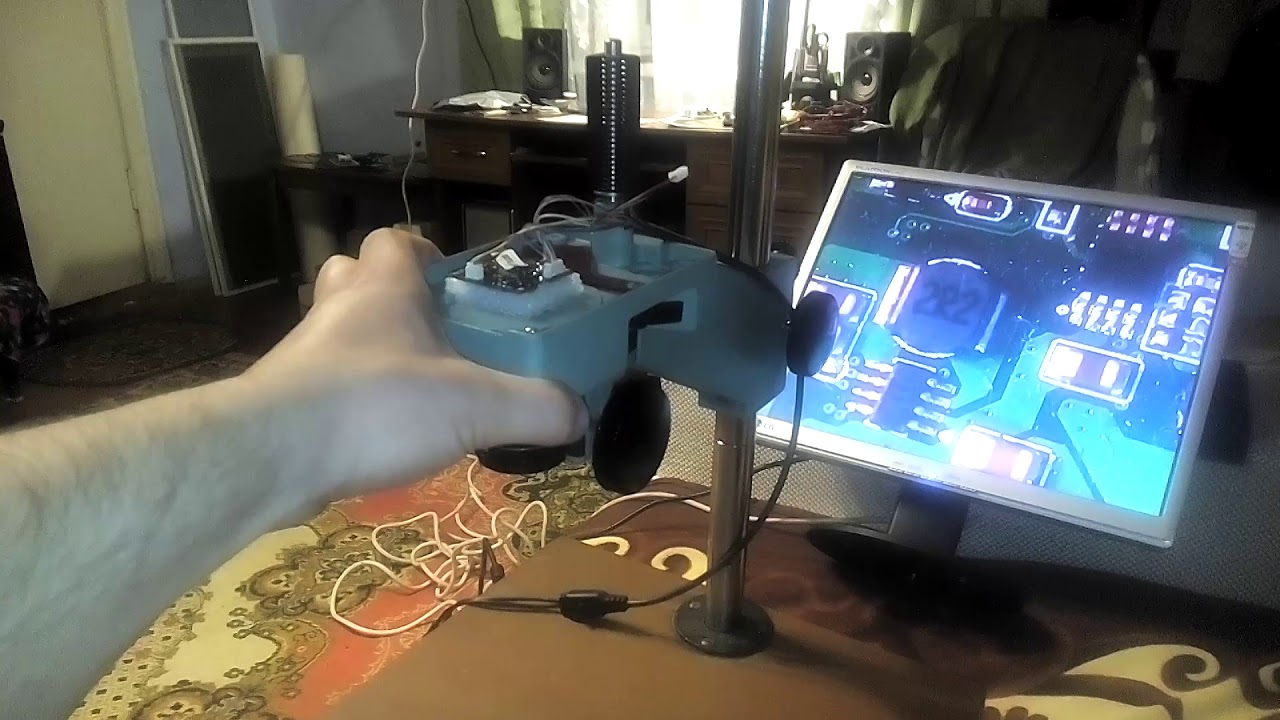

Вот такая конструкция самодельного микроскопа из камеры для осмотра SMD может получиться.

Следующий видеоролик посвящен принципу изготовления микроскопа из веб-камеры своими руками. Использован штатив и приведено видео процесса пайки USB-разъема.

Микроскоп из фотоаппарата

Честно говоря выглядит такой «микроскоп» достаточно странно. Принцип тот же, что и с веб-камерой — переворачивают оптику на 180 градусов. Для зеркальных фотоаппаратов даже есть специальные .

Ниже показано какое изображение получается с такого самодельного микроскопа для пайки. Видна большая глубина резкости — это нормально.

Недостатки самодельного микроскопа::

малое рабочее расстояние;
большие габариты;
нужно придумывать камеру удобно крепить.

Достоинства фотокамеры для пайки:

можно сделать из имеющейся зеркальной камеры;
плавно регулируется увеличение;
есть автофокус.

Микроскоп из мобильного телефона

Самый популярный способ сделать микроскоп из мобильного телефона своими руками — это прикрутить к камере смартфона линзу от CD- или DVD- проигрывателя. Получается вот такая конструкция микроскопа.

Линзы в этой технике применяют с очень малым фокусным расстоянием. Поэтому с помощью такого микроскопа получится только контролировать состояние пайки SMD компонентов и искать в припое. Паяльником между платой и линзой просто не подлезешь. Ниже приведу видео, на котором видно какое увеличение дает такой самодельный микроскоп.

для мобильника. Эта штука выглядит вот так и стоит совсем копейки.

В более продвинутых случаях мобильный телефон вешают на уже имеющийся стерео- или моно- микроскоп для мелких деталей. Некоторые хорошие снимки у меня так и получались. Этот метод важен, когда нужно сделать микрофотографии для обучения или консультаций с другими мастерами.

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп из фотоаппарата

Делаем микроскоп из фотоаппарата своими руками:

Соединяем объектив 400 мм и 17 мм.
Подносим к линзе фонарик, включаем.
На стекло наносим препарат, вещество или другой микропредмет изучения.

Микроскоп из мобильного телефона

Важно не поцарапать

Микроскоп из веб-камеры

Делаем микроскоп из веб-камеры своими руками:

Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Сборка устройства

Из имеющегося в дисководе двигателя следует взять один вал, а затем вновь установить его на подвижную часть.

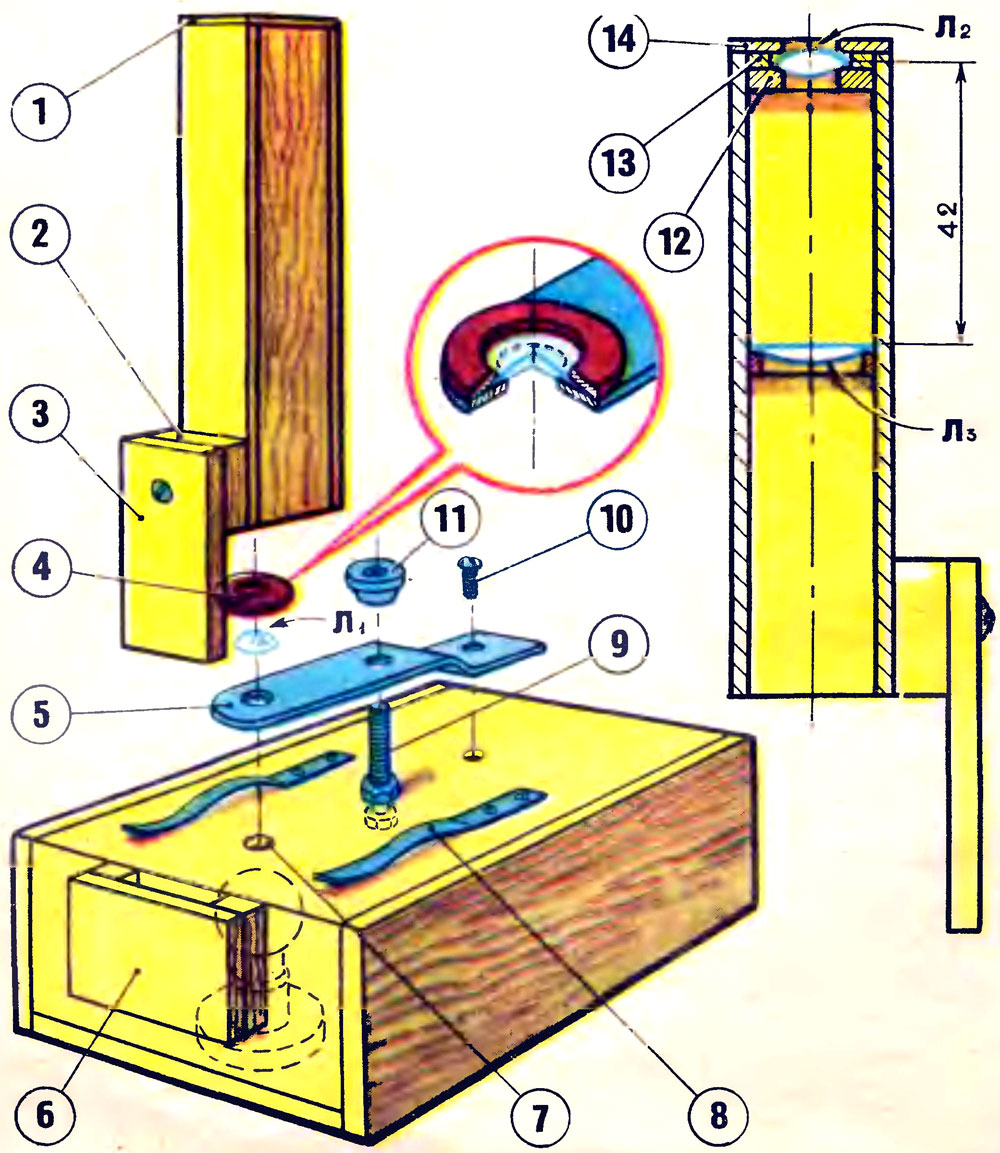

Как смастерить самодельный микроскоп

Из бумаги склейте трубку длиной десять сантиметров по диаметру линз. Затем разрежьте её пополам, чтобы получились две трубки длиной по пять сантиметров. В них вставьте линзы.

В один конец каждой трубки вклейте картонное или склеенное из узкой полоски бумаги колечко с отверстием диаметром десять миллиметров. На это колечко изнутри положите линзу и прижмите её картонным цилиндриком, смазанным клеем. Внутри трубка и цилиндрик должны быть окрашены чёрной тушью. (Это надо сделать заранее)

Обе трубки вставьте в тубус – третью трубку длиной 20 сантиметров и таким диаметром, чтобы трубки окуляра и объектива входили в него туго, но могли передвигаться. Внутри тубус также должен быть окрашен в чёрный цвет.

На листе фанеры начертите две концентрические окружности: одну радиусом 10 сантиметров, другую радиусом 6 сантиметров. Получившийся круг выпилите, и разрежьте по диаметру на две части. Из этих полукругов сделайте корпус микроскопа С-образной формы. Полукруги соединяют тремя деревянными колодочками, толщиной 3 сантиметра каждая.

Верхняя и нижняя колодочки должны быть длиной по 6 и шириной по 4 сантиметра. Они выступают на 2 сантиметра за внутренний край фанерных полукругов. На верхней колодочке закрепите тубус с трубками и регулировочный винт. Для тубуса в колодочке вырежьте желобок, а для регулировочного винта просверлите сквозное отверстие и выдолбите квадратное углубление.

А – трубка с линзами; Б – тубус; В – корпус микроскопа; Г – соединительные колодочки; Д – регулировочный винт; Е – предметный столик; Ж – диафрагма; З – зеркальце; И – подставка.

Регулировочный винт – это деревянный стерженёк, на который туго насажен цилиндрик, вырезанный из резинки для карандаша или из намотанной изоляционной ленты. Лучше всего для этой цели использовать небольшой отрезок подходящей резиновой трубки.

Сборка винта производится так. Колодочку разрезаем по длине пополам. В отверстие одной половины продеваем стрежень винта, насаживаем на него, резиновый цилиндрик, затем другой конец продеваем в отверстие второй половины колодочки и склеиваем обе половины. Резиновый цилиндрик должен поместиться в квадратном углублении и свободно в нем вращаться. Колодочку с винтом приклеиваем к фанерным полукругам, сделав на концах их вырезы для стрежня винта. На концы стержня насаживаем ручки – половинки катушки от ниток.

Теперь тубус с трубками прикрепите к колодочке с помощью скобы, выгнутой из жести. Предварительно в скобе сделайте вырезы для винта и прибейте её или привинтите шурупами к колодочке.

Резиновый цилиндрик регулировочного винта должен плотно прижиматься к тубусу при вращении винта тубус будет медленно и плавно передвигаться вверх и вниз.

Микроскоп можно сделать и без регулировочного винта. В этом случае тубус достаточно приклеить к верхней колодочке, а наводить прибор на предмет только передвижением трубок с линзами в тубусе.

К нижней колодочке сверху прибейте или приклейте предметный столик – фанерную пластинку с отверстием диаметром около 10 миллиметров посредине. По бокам отверстия прибейте две выгнутые полоски жести – зажимы, которые будут придерживать стёклышко с рассматриваемым препаратом.

Снизу к предметному столику прикрепите диафрагму – деревянный или фанерный кружочек, в котором по окружности просверлите четыре отверстия разных диаметров: например, 10, 7, 5 и 2 миллиметра. Диафрагму закрепите гвоздём так, чтобы её можно было вращать и чтобы её отверстия при этом совпадали с отверстием предметного столика. С помощью диафрагмы изменяют освещение препарата, регулируют толщину пучка света.

Доработка деталей

для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Torri Laboratory

100 mm Macro я покупала не столько ради качественных фуд-фотографий сколько для непосредственной макро съемки. Когда мне впервые попал в руки фотоаппарат, это был старенький Olympus, я без устали снимала почти все что видела. Больше всего меня привлекала натуралистика, крупные планы растений, и вылавливание пчел в полете, я вытаптывала клумбы в парках, охотясь на бабочек, и находила прекрасное там, куда многие не смотрят. Позже все те же манипуляции я пыталась повторять уже с зеркалкой и полтинником, в таких же скрюченных позах я сидела у какого-нибудь куста, что наверняка выглядело странно со стороны, изгибаясь и приседая по сто раз, ловила что-то «невидимое», меня безгранично радовали боке… Сейчас я часто удивляюсь своим старым снимкам, иногда не понимая, как можно было на полтос снять что-то мелкое так крупно.

Потом я надолго ушла в фуд-фото и still life, я больше не ношу с собой камеру при любом выходе на улицу, но на каждой вылазке на природу, походах в горы, поездках в лес, я снова выхожу на охоту, — за тем незаметным, прячущемся в траве, прорастающем из под камня, шуршащем в листве… Макро объектив мне нужен был именно для этого. Я мечтала снимать мох и капли росы, иногда кажется что объектив я хотела ради одного кадра спор мха.

Для некоторых сюжетов 100 mm мне оказалось недостаточно, я бредила идеей снимать очень крупным планом глаза насекомых и всякое такое… И вот, фактически в конце сезона, я заказала себе макро адаптер RAYNOX MSN-202 Выбор был между двумя адаптерами raynox — dcr 250 (которым, как я поняла по обзорам, пользуется большинство) и msn 202 — так как msn 202 давал увеличение еще больше чем dcr 250, решила покупать его.

Я получила эту маленькую игрушку, нацепила на 100 mm и сразу же побежала экспериментировать… И у меня с первого раза нифига не получилось!

Я не смогла толком ни на чем сфокусироваться, так как даже не видела в видоискателе того на что наводила камеру… А все почему? Да потому что при покупке любых девайсов нужно внимательнее читать описание, чего я конечно не сделала, а на странице продавца надпись гласила «a shallow depth of field might result, with a focusing distance of around 3-6cm only», — эта линза может сфокусироваться исключительно на расстоянии 3-6 см (а dcr 250 при этом фокусируется на 12 см).

Этот факт значительно усложнил мои планы относительно этой линзы. Так как относительно крупный объект на таком расстоянии не снимешь, на подвижном — просто не сфокусируешься (его еще в видоискателе найти надо). Но немного поэкспериментировав, я поняла что и к этому можно приспособиться.

Линза raynox msn 202 одевается поверх любого объектива с резьбой 52mm-67mm. Я решила начать с малого и переодела линзу на полтинник. Первой подопытной мишенью была высушенная муха. Сфокусироваться на полтинник оказалось чуть легче, но снимать приходиться либо с рук и в видоискателе улавливать мельчайшие колебания, или снимать со штатива, но очень скрупулезно по миллиметрику пододвигать объект к линзе. К сожалению специальной передвижной и очень точной рейки у меня нет. Эксперимент можно считать удачным — муха попала в кадр, выглядит достаточно крупно и кадр по кропу не хуже снятого на макрообъектив. В Google фото — снимок в оригинальном разрешении — можно приблизить на 100% и рассмотреть детали.

Второй мишенью была оса (тоже высушенная). Снимала на 50 mm и на 100 mm

В сравнении с полтинником, сотка в спайке с адаптером превращается фактически в микроскоп. Основная сложность в такой съемке — в кадре видно кучу пыли, которую на глаз не замечаешь.

Так выглядит снимок на 50 mm — первый с диафрагмой закрытой на f/18, второй открытой на f/5.6

Такое приближение дает адаптер в комплекте с 100 mm Macro:

Качество снимка на мой взгляд никак не страдает, виньетирование почти отсутствует, или правится калибровкой программно, при правильном подборе значения выдержки — резкость отличная, мне кажется немного завышенные хроматические аберрации, но это скорее зависит от выбранного освещения и объекта съемки, и тоже легко убирается в редакторе.

Я воспринимаю эту «игрушку» как вызов — с одной стороны ты не можешь снять все подряд на эту линзу, и приходиться думать что вообще можно сфотографировать с таким приближением. С другой стороны — это целая непрочитанная книга, как что-то тайное и ты не в курсе, что можешь получить в результате. Это захватывает.
