Гидравлические ножницы для экскаватора

Характеристики оборудования для переработки шин серии НС

Модель	НС-400	НС-500	НС-600	НС-700
Габариты, мм
Длина	2000	2200	2700	3000
Ширина	500	750	1000	1200
Высота	1000	1700	2000	2200
Вес, кг	800	1200	1700	2000
Мощность, кВт/час	5.5	7.5	11	15
Среднее эн. потребление, не более кВт/час	3	4	5.5	7.5
Диаметр покрышек до, мм	800	1200 (2000)	1600 (3000)	2000 (3500)
Ширина и высота протектора, мм	350	450
Толщина резины, мм	25	50
Тип сырья:
легковые шины	*	*	*	*
«джиповские шины»	*	*	*	*
шины легких грузовиков	*	*	*	*
КГШ	*	*	*
СКГШ	(*)	(*)
транспортерная лента	*	*	*
РТИ	*	*	*
пластик с включением металла	*	*	*
переработка колес с толстой бортовой проволокой в посадочном ободе	*	*	*	*
Производительность, кг/час	1500	2500	3000	3000
Размер фрагментов на выходе, мм	70	100	150
Место использования:
пункты приема шин	*	*
«шиномонтажки»	*	*
места скопления шин	*
места скопления КГШ и СКГШ (карьеры, полигоны)	*	*

Гидравлические ножницы для резки шин серии НС – лучший выбор для организации бизнеса по переработке автомобильных шин. Высокопроизводительны, просты в обращении, надежны, экономичны. Оптимальная цена при высоком качестве.

Ручные гидравлические ножницы

Ручные гидравлические ножницы – незаменимый, а главное мобильный инструмент для резки метала арматуры. Широко применяются в строительстве, в сносе зданий, а также спасателями для извлечения пострадавших из искорёженного автомобиля.

Ручные гидравлические ножницы

Устройство и принцип работы

Здесь же наша механическая сила преобразуется в гидравлическую, и только потом подается на режущие лезвия. Ручкой мы качаем насос которой создает давление в результате чего ножницы сдвигаются и собственно режут.

Основные принципы устройства:

Устройство ручных гидравлических ножниц

Исполнение режущей части. Два основных открытый кромочный и гильотинный. Оба представлены на рисунке. Кромочный применяется для резки листов метала, а гильотинный для резки проводов и пучков кабелей.
Функции режущей части. Есть агрегаты, в которых режущая часть крутится относительно привода и ручек, что делает ножницы более практичными в использовании.
Габариты. Устройство обладает весьма большими габаритами, происходит это из-за того, что оно оборудовано гидроприводом, его установку выполняют на неподвижной ручке гидравлических ножниц. Габариты агрегата прямо пропорциональны длине штока гидропривода.
Подача давления. Также имеет 2 вида комплектации. Первая это встроенный плунжерный насос, который работает от мускульной силы оператора. Второе, это внешняя компрессорная станция.

Технические характеристики

Ручные гидравлические ножницы имеют ряд характеристик, которые стоит учитывать при их эксплуатации. Эти параметры можно увидеть в техническом паспорте устройства.

Характеристики гидравлических ножниц:

Предельная величина силы разреза или тяги, измеряется в Ньютонах и Тоннах;
Промежуток между режущими элементами, в мм;
Предельная режущая величина. Указывает максимальную толщину листа либо диаметр прутка которые можно разрезать за одну итерацию.
Размеры и вес агрегата.

Условия применения

Заметка: Прежде чем приступать к работе всегда следует прочитать технический паспорт и проверить уровень гидравлического масла в приводе.

Принципы, которые следует выполнять при эксплуатации гидравлических ножниц:

Прежде чем резать метал уточните его толщину и его жёсткостные характеристики, они не должны превышать предельных значений, указанных в техническом паспорте агрегата;
Держать инструмент в частоте, в особенности рабочую часть.
Производить замену масла согласно сроку, в тех паспорте, также следует заливать масло только указанных в нем марок. Средний срок замены масла раз в два года.
После завершения работ обязательно протереть инструмент чистой тряпкой, прежде всего в подвижных местах инструмента.
Если инструмент планируется длительно хранить, то его стоит обработать антикоррозийным составом.

Возможные неисправности

Не создается необходимое давление в инструменте.
- Возможно у вас недостаточное количество масла в инструменте и его следует долить;
Засорение гидравлической системы, следует заменить масло;
Не закрыт рычаг сброса давления соответственно его следует закрыть;
Шток не встает в начальное положение.
- Износилась обратная система, потребуется замена возвратной пружины;
Подтеки масла
- Уплотнители пришли в негодность и их следует заменить

Распространенные модели

Рассмотрим несколько самых распространённых моделей ручных гидравлических ножниц по металлу и их технические характеристики.

Ножницы НРГ 53

Основное назначение: Для резки кабелей и твердых металлов.

https://youtube.com/watch?v=8tbWJfr—UA

Технические характеристики НРГ 53:

Технические характеристики ножниц НРГ 53

Ножницы НРГ 85

Основное назначение: Резка проводов АС, СИП-3, стальных канатов, тросов, прутков из низко углеродной стали, бронированного и телефонного кабеля.

Технические характеристики:

Технические характеристики гидравлических ножниц НРГ-65 и НРГ-85

Ножницы СТ40 и СТ20

Основное назначение: Режущая способность до 40 мм, широкий спектр металлов, которые они режут.

Гидравлические ножницы CT-40

Технические характеристики:

Технические характеристики ножниц СТ20 и СТ40 Ручные гидравлические ножницы Ссылка на основную публикацию

Самостоятельное изготовление изделий

Распространено использование подшипников в качестве роликов. Их торцы предварительно затачиваются. Приводной ролик фиксируется на ручку, при давлении на которую инструмент вдавливается в заготовку. Далее пользователь лишь тянет на себя лист металла, держа ручку прижатой к основанию.

Каким бы легким не казалось изготовление ножниц по металлу своими руками, делать этого не рекомендуется. Оборудование известных брендов обеспечит безопасную работу при резке заготовок, прослужит дольше. К тому же, на прилавках есть модели, не требующие дополнительных агрегатов для работы (ножницы рычажные по металлу самодельные, например, работают лишь вкупе со станком).

Производители профессиональных ножниц

Если вы всерьёз задумались о покупке профессиональных ножниц, то вам следует обратить внимание на следующих производителей

Bessey

Компания с большим прошлым, созданная в 1886 году в городке Битигхейм, на юге Германии. Сначала интересы этой компании находились в области металлообработки. В 1936 году она расширяет сферу своей деятельности, начиная производство ручного инструмента, первенство отдаётся зажимному инструменту. Струбцины Bessey приобрели очень большую популярность среди сварщиков и монтажников многих стран, из-за своей надёжности и качества. Сегодня эта компания выпускает более тысячи наименований инструмента, среди них вы и найдёте профессиональные ножницы по металлу.

JTC

Специализируется она в области производства инструмента для обслуживания и ремонта автомобилей, начиная от хомутов и заканчивая профессиональным пневмооборудованием. В 2013 году было открыто представительство JTC на территории России. На данный момент, все заводы этой компании находятся в Тайване, так что если вы увидите инструмент с маркировкой made in China, будьте уверены что это подделка, а не фирменный инструмент.

Принцип работы гидравлических ножниц для резки металла

По устройству гидравлические ножницы по металлу в значительной степени похожи на обычные ручные или электрические модели. С той только разницей, что усилие на подвижном ноже передается не от редуктора или ручного рычага, а от гидравлического цилиндра, называемого еще помпой. Такая конструкция режущего инструмента дает ряд преимуществ:

Благодаря большому коэффициенту преобразования ножницы гидравлические ручные способны развивать на режущей кромке усилие в несколько тонн. При этом собственная масса механизма не превышает 1-4 кг;
Значительно увеличена мобильность и автономность работы агрегата, чтобы выполнить разрез, для гидроножниц не требуется электропривод;
Улучшилось качество реза и разовая длина рассечения металла;
Резка гидравлическим приводом с гильотинным типом ножей намного безопаснее, чем традиционными рычажными системами.

К сведению! Скорость движения режущего лезвия очень мала, а значит, оператору легко проконтролировать процесс резки металла. Если прилагаемое к рычагу помпы усилие недостаточно для резки, это будет заметно по нарастающему сопротивлению гидравлического привода.

Основное преимущество таких инструментов очевидно. В отличие от обычных ножниц, гидравлические для резки металла развивают огромное усилие на кромке лезвий, позволяющее резать арматуру и листовой металл быстро и аккуратно

Это немаловажно, например, для раскройки заготовок из толстолистовой стали

Разновидности инструмента

Ввиду того что на рынке представлено огромное количество различных типов устройств перед тем как выбрать ножницы по металлу ручные необходимо более подробно рассмотреть каждые из них, чтобы предварительно выяснить особенности.

Прямые ножницы по металлу

Эти модели предназначены для проведения прямого реза. Они бывают двух видов. У первых резцы располагаются на одном уровне с рукоятями. В ходе их использования комфортно осуществлять разрезание профиля, а также металлических листов. У вторых моделей режущие элементы имеют смещение по отношению к ручкам вниз. Посредством такого инструмента производятся продольные протяженные разрезы. Благодаря смещению рукоятей исключается застревание резцов в металле и обеспечивается защита рук от порезов того, кто выполняет раскрой прибором.

Ножницы по металлу для фигурной резки

Такие модели располагают закругленными по краям лезвиями. Посредством них удается осуществлять разрезание неровных округлых вырезов, производить выравнивание и скруглять периметр металлических листов. Если возникает потребность в совершении сложных контуров, то следует прибегать к использованию пальцевых ножниц, особенность которых заключается в наличии тонких и узких режущих элементов.

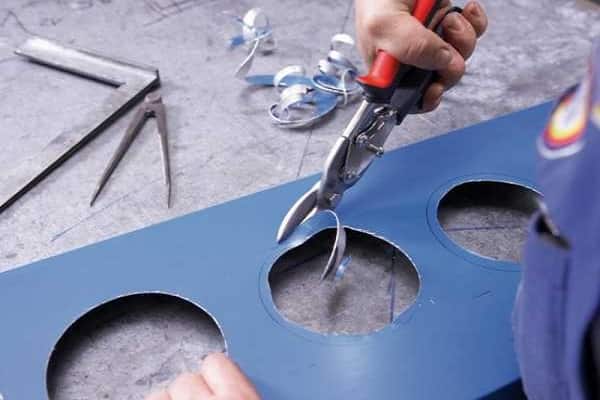

Ножницы по металлу для резки отверстий

Модели радиусной разновидности имеют короткие резцы, посредством которых удается выполнять проделывание отверстий и окружностей необходимого диаметра.

Комбинированные ножницы по металлу

В таком инструменте одновременно сочетается несколько типов, к примеру, с их использованием можно осуществлять прямой и округлый рез. К числу комбинированных ножниц относятся также специализированные модели. Например, чтобы совершать разрезание материалов для крыши можно применять кровельные приборы с наличием нижней рукояти располагающей особым изгибом, благодаря чему предоставляется возможность прилагать более значительное усилие и взаимодействовать с заготовками толщиной до 3 мм.

Технические свойства ножниц

Гидравлический станок обладает универсальным функционалом высокого класса, позволяющим применять его чуть ли не в любых производственных цехах самых разных сфер промышленности. Поскольку гидравлические пресс-ножницы являются комбинированным видом металлообрабатывающих станков, которые часто используют в качестве составляющего элемента сложных и полностью автоматизированных производственных линий или как обособленное приспособление для самых разных технологических процессов.

При покупке гидравлических пресс-ножниц в нашей компании можно дополнительно получить консультацию у одного из профессиональных инженеров, который объяснит все достоинства подобного оборудования. А их достаточно много:

высокая экономичность;
надежность и долговечность инструмента для резки металла;
непередаваемое качество любого вида работы, которая выполняется на этом станке;
чрезвычайно низкий уровень шумов;
высокая скорость осуществления обрабатывающих процессов;
несущественная степень затрат энергии и труда.

Но и это еще далеко не весь перечень явных преимуществ пресс-ножниц гидравлического комбинированного типа перед другими электромеханическими аналогами.

Пресс-ножницы гидравлического типа – превосходное оборудование для решения разнообразных задач производства.

Промышленные гидравлические ножницы

Инструмент МХ 700 Nargesa используют для работы с металлом и производятся как вертикальная консоль с режущим гильотинным блоком, который закреплен на металлическом станке. Сила резки составляет около 60 – 70 т, и дает возможность нарезать профиль из стали, черного металла и арматуру.

Устройство гидравлических ножниц открытых позволяет использовать их в строительстве и лесозаготовке. Гидравлический захват большой мощи, который закреплен на тягаче огромного веса, с одинаковой ловкостью разрезает бетон, деревья, металл любых видов. Соотношение вес – усилие, дают отличный результат. Бытовые гидравлические ножницы способны прослужить 3 – 4 года, с учетом хорошего обращения. Инструмент для профессионального использования может произвести 3 тыс. разрезов, затем нужно поменять уплотнители и клапаны гидравлической системы.

Практическое применение

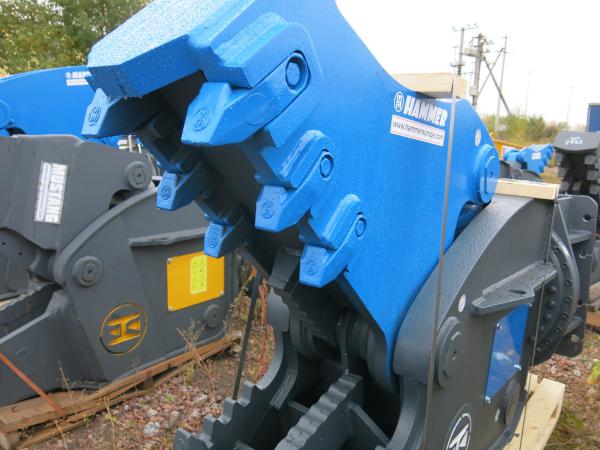

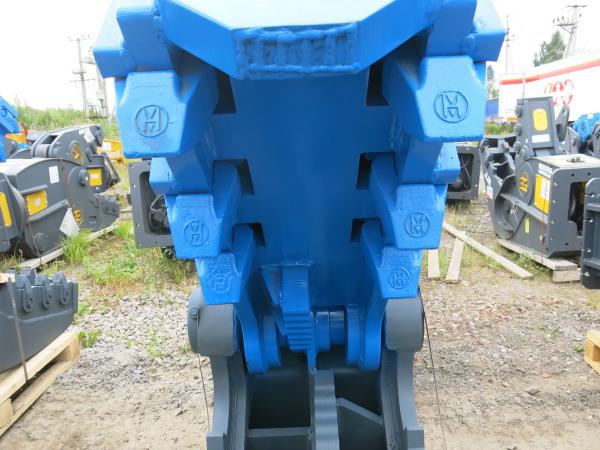

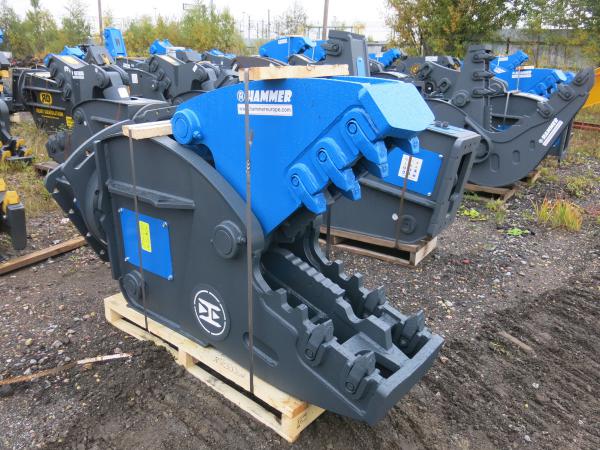

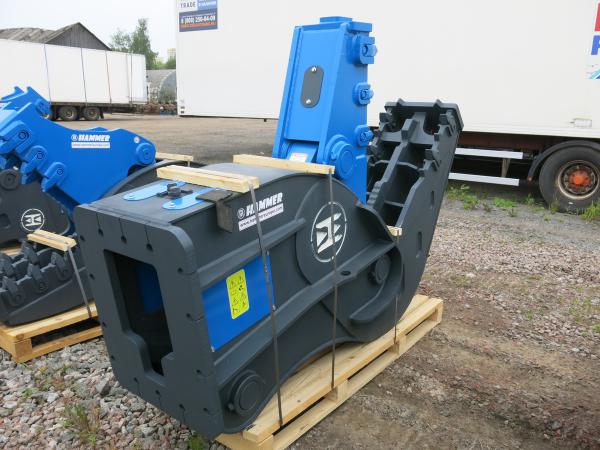

Гидравлические навесные ножницы в большинстве случаев выигрывают конкуренцию у переносных дисковых пил, поскольку обеспечивают большую производительность реза, при сохранении высокого качества поверхности раздела. Применяемый рабочий инструмент – ножи – значительно долговечнее, чем пильные диски (исключение составляют лишь диски с алмазными вставками, но их стоимость намного выше стальных ножевых вставок из сталей 9ХС или Х12М). Ещё больше преимуществ у таких ножниц перед мобильными установками газовой резки.

Еще одно видео – как работают навесные гидроножницы по разделке металлолома:

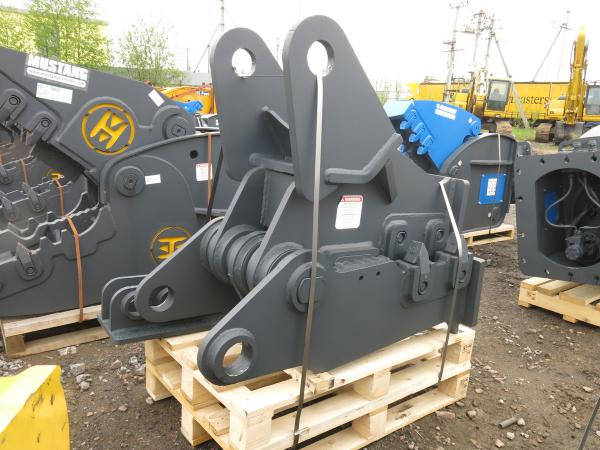

Для производства работ навесные ножницы устанавливаются на стрелу или рукоять экскаватора, при этом ротатор заблаговременно регулируется в положении, наиболее удобном для последующего выполнения работ. Установка на стрелу применяется в случаях, когда необходимо производить разрезку лома, уже имеющегося на площадке. В тех ситуациях, когда разрезку необходимо совмещать с демонтажными работами (в частности, при реконструкции зданий) удобнее монтировать ножницы на рукоять, что увеличивает радиус действия данного оборудования, ножницы часто применяются для демонтажа металлических конструкций.

Основным критерием прогрессивности модели навесных ножниц считается соотношение рабочего усилия к массе: чем оно выше, чем конкурентоспособнее и производительнее модель. Производительность ножниц увеличивается при повышенных значениях захвата зева и увеличения его ширины.

Ручные модели ножниц по металлу и их изготовление

Процесс изготовления ручных ножниц предусматривает применение двух вариантов:

Ковка
Литье

Для хозяйства подходят литые ножницы, которые стоят недорого, и отлично справляются со своими задачами. При частом применении на ножницах быстро затупляется лезвие, поэтому они нуждаются в периодической подточке. Резать таким инструментом можно исключительно тонколистовую сталь до 2 мм.

Это интересно! Шарнирный механизм на ручных ножницах состоит из двух частей, что делается специально для повышения прикладываемой физической силы в 2 раза.

Производители также выпускают рычажные изделия, которые изготавливают из двух разных материалов. Режущая часть изготавливается из высококачественного материала, что позволяет увеличить срок их службы. Ручки таких устройств изготавливают из обычной стали, что положительно отражается на стоимости инструмента. Использование рычажных ножниц позволяет резать металл, не прилагая при этом больших усилий.

https://youtube.com/watch?v=tMWfrA_y7hg%3F

При покупке ручных ножниц нужно учитывать расположение ножей. Они бывают прямыми, а также левыми и правыми. Прямые предназначены для ровного реза, а также вырезания круглых форм большого размера. Что касается левых и правых форм расположения лезвий, то здесь нужно знать следующее:

Левые — служат для того, чтобы делать рез в левом направлении. Левыми ножницами нужно работать преимущественно, удерживая их в правой руке. При работе инструментом с левыми лезвиями происходит заход левой стороны лезвий снизу
Правые — применяются, когда необходимо выполнить изгиб в правую сторону. При работе держать такой инструмент следует в левой руке. Когда выполняется прорезывание ножницами, то снизу под лист заходит правая сторона, что позволяет делать ровный рез

Для удобства их различия, производители окрашивают рукоятки разными цветами. Правые ножницы красят в зеленый, а левые в красный цвет. При эксплуатации ручных режущих устройств каждый сталкивался с тем, что при разрезании длинного листа происходит заламывание и искривление плоскости. Обычно происходит это при использовании ножниц с симметричным расположением ножей. Чтобы не образовывались заломы, при резке длинного листа стали нужно использовать инструмент с несимметричными ножами.

https://youtube.com/watch?v=ZecPUOymWqE%3F

Это интересно! В продаже инструменты с несимметричными ножами встречаются крайне редко. Причиной такой малой популярности является их высокая стоимость. Однако чтобы произвести ровный и аккуратный рез, рекомендуется купить именно такие ножницы по металлу с несимметричными лезвиями.

Что можно резать ручными ножницами по металлу:

Оцинкованную сталь
Профнастил
Металлочерепица
Листовая жесть
Стальная сетка
Линолеум
Резина
Рубероид

Достоинство ручных ножниц по металлу в том, что стоят они в 10 раз дешевле, по сравнению с электроинструментом.

Технические свойства ножниц

Это интересно: Категория пожарной опасности объекта

Как выбрать ножницы, цены на них

стоит от 50 до 2000 руб

Более дорогостоящие профессиональные ножницы из кованой стали с использованием легирующих металлов. Этот инструмент может отрезать черную листовую сталь до 1 миллиметра, нержавейку до 0,5 миллиметров.

Механические гидравлические ножницы явно будут нужны при порезке арматуры. Можно, естественно, отрезать пруток с помощью болгарки, но не на каждом объекте находится электричество. Тогда и поможет данный инструмент. Их цена около 1,8-2,8 тыс. руб. По большому счету, это многоцелевой инструмент, поэтому и затем при дальнейшем сооружении бани или другого здания, устройстве участка им работа для них обязательно найдется.

Электрическими ножницами — шлицевыми или врубными можно отрезать металлочерепицу или профлист без больших усилий и очень быстро. Они создают ровный край и не приносят вред покрытию материала. По стоимости электроинструмента очень большой разброс, в этом случае нужно смотреть описание и фото. Он, как и все, делится на профессиональный и бытовой. Последние стоят недорого, но имеют короткое время работы из-за использования дешевых материалов.

Правила по уходу

Чтобы ножницы прослужили долго и не доставляли хлопот при работе, нужно уделять время их обслуживанию:

Следить за тем, чтобы резак всегда оставался острым, выполнять своевременную замену лезвий. Это защитит мотор от перегрузок.
Работать с перерывами. В идеале на каждые 10-15 минут работы должны приходиться 5 минут отдыха.
Не работать в сырых и пыльных условиях, чтобы не спровоцировать короткое замыкание или засорение вентиляционных отверстий на корпусе аппарата.
Периодически чистить режущий агрегат и вентиляционные решетки.

Какими электроножницами пользуетесь Вы?

ЛистовымиШлицевыми

Ручные гидравлические ножницы

Устройство ручных гидравлических ножниц для резки метала напоминает обычные ножницы но несколько отличается от них тем что, в привычной модели мы передаем механическую силу от руки сразу на режущий агрегат. Здесь же наша механическая сила преобразуется в гидравлическую, и только потом подается на режущие лезвия. Ручкой мы качаем насос которой создает давление в результате чего ножницы сдвигаются и собственно режут.

Основные принципы устройства:

Устройство ручных гидравлических ножниц

Исполнение режущей части. Два основных открытый кромочный и гильотинный. Оба представлены на рисунке. Кромочный применяется для резки листов метала, а гильотинный для резки проводов и пучков кабелей.
Функции режущей части. Есть агрегаты, в которых режущая часть крутится относительно привода и ручек, что делает ножницы более практичными в использовании.
Габариты. Устройство обладает весьма большими габаритами, происходит это из-за того, что оно оборудовано гидроприводом, его установку выполняют на неподвижной ручке гидравлических ножниц. Габариты агрегата прямо пропорциональны длине штока гидропривода.
Подача давления. Также имеет 2 вида комплектации. Первая это встроенный плунжерный насос, который работает от мускульной силы оператора. Второе, это внешняя компрессорная станция.

Характеристики гидравлических ножниц:

Предельная величина силы разреза или тяги, измеряется в Ньютонах и Тоннах;
Промежуток между режущими элементами, в мм;
Предельная режущая величина. Указывает максимальную толщину листа либо диаметр прутка которые можно разрезать за одну итерацию.
Размеры и вес агрегата.

Устройство и принцип работы

Основные принципы устройства:

Устройство ручных гидравлических ножниц

Исполнение режущей части. Два основных открытый кромочный и гильотинный. Оба представлены на рисунке. Кромочный применяется для резки листов метала, а гильотинный для резки проводов и пучков кабелей.
Функции режущей части. Есть агрегаты, в которых режущая часть крутится относительно привода и ручек, что делает ножницы более практичными в использовании.
Габариты. Устройство обладает весьма большими габаритами, происходит это из-за того, что оно оборудовано гидроприводом, его установку выполняют на неподвижной ручке гидравлических ножниц. Габариты агрегата прямо пропорциональны длине штока гидропривода.
Подача давления. Также имеет 2 вида комплектации. Первая это встроенный плунжерный насос, который работает от мускульной силы оператора. Второе, это внешняя компрессорная станция.

Общая классификация

Современные инструменты для резки стали, железа, других металлов справляются с материалом любой толщины. Обусловлено это многообразием форм и видов изделий, делящихся на несколько групп по признакам, среди которых:

По принципу резки ножницы по металлу бывают:

По принципу работы различают:

ручные (механические);
электрические ножницы.

Ножевые изделия — «классика жанра». Они имеют два однолезвийных ножа, осуществляют резку металла только с краю листа. Ножницы высечные работают по принципу выдалбливания материала, применяются чаще для профилированного или гофрированного листа. С их помощью металл вырезается с середины заготовки.

по направлению реза (левый/правый);
по форме реза (прямой/кривой).

Изделия с правым резом имеют разметочную линию справа от режущей кромки; ножницы с левым резом — наоборот. Резка металла ножницами осуществляется по нанесенной разметке, при этом верхнее лезвие находится над ней. Прямые ножницы по металлу разрезают заготовку строго по прямой, фигурные же позволяют маневрировать и получать изделия необычной формы.

Теперь подробнее рассмотрим ручные ножницы для резки металла. Они распространены более остальных, а классификация дополняется несколькими подвидами.

Устройство и принцип работы

Конструктивно ножницы состоят из следующих элементов:

гидроцилиндра с поршнем;
штока;
ножей для резки;
напорного рукава;
сливного клапана;
поворотной муфты;
рукояток;
ручки для переноски.

Ножницы для резки металла работают по принципу рычага, действие которого усиливается гидравлической помпой или цилиндром. При небольшом весе инструмента сила нажатия составляет от нескольких единиц до сотен тонн.

Человек применяет силу к нажатию на рычаги, соединённые с гидравлическим цилиндром, а в это время на рабочем штоке с лезвием нарастает усилие, превышающее изначальное в несколько раз. За счёт этого резка металла существенно упрощается.

Гидравлические ножницы имеют следующие особенности:

гидравлический привод крепится к одному рычагу неподвижно, а другой соединяется с рычагом, нагнетающим давление в цилиндр;
для нагнетания давления в цилиндр может применяться ручной рычаг или подключаться компрессор.

Гидравлический привод может быть выполнен в следующих вариантах:

В виде встроенного в корпус цилиндра со штоком качающегося типа. Применяется в компактных ручных конструкциях. Создаваемого усилия хватает для резки проводов, тросов, арматуры с диаметром до 4 мм.
В качестве выносного привода с рычажным механизмом, приводимым в действие нажатием ноги или руки.
В виде отдельного насоса, работающего от двигателя внутреннего сгорания.
