Правила выбора диодного моста для сварочного оборудования

Выпрямитель на основе диодного моста

Схема двухполупериодного выпрямителя на основе диодного моста, пригодная для сборки своими руками, изображена на рис. 3а. Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. Для этого нужно подключить диодный мост к трансформатору.

Пульсирующее выпрямленное напряжение сглаживается электролитическим конденсатором С, имеющим достаточно большую емкость – обычно порядка нескольких тысяч мкФ. Резистор R играет роль нагрузки выпрямителя на холостом ходу. В таком режиме конденсатор С заряжается до амплитудного значения, которое в 1,4 (корень из двух) раза выше действующего значения напряжения, снимаемого со вторичной обмотки трансформатора.

С ростом нагрузки выходное напряжение уменьшается. Избавиться от этого недостатка можно, подключив к выходу выпрямителя простейший транзисторный стабилизатор. На принципиальных схемах изображение диодного моста часто упрощают. На рис. 3б показано, как еще может быть изображен соответствующий фрагмент на рис. 3а.

Следует заметить, что, хотя прямое сопротивление диодов невелико, тем не менее, оно отлично от нуля. По этой причине они нагреваются в соответствии с законом Джоуля-Ленца тем сильнее, чем больше величина тока, протекающего по цепи. Для предотвращения перегрева мощные диоды часто устанавливаются на теплоотводах (радиаторах).

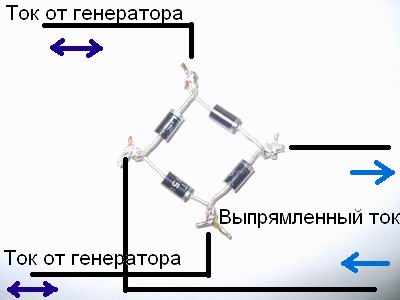

Что такое диодный мост

Свойство диодов пропускать напряжение только в одну сторону известно еще из школьной программы по физике. Диодный мост (рис. 1) состоит из 4 диодов. Эта карта показывает схему пайки деталей изделия. Основное его предназначение – преобразовывать переменное напряжение в постоянное. Сначала эти схемы собирались на радиолампах. Это было дорого и сложно. Сейчас полупроводниковые изделия стали довольно дешевы, поэтому заданные конструкции паяют с их применением. Схема, собранная с применением диодов (рис. 2), может дополняться фильтрами, собранными с применением полярных конденсаторов, дросселем и стабилитроном напряжения.

Рисунок 2. Схема параллельного включения диодных мостов, для больших токов сварочного аппарата.

Готовое изделие позволяет:

• получать на выходе постоянное напряжение;
• избежать тока подмагничивания, который может появиться в трансформаторе, питающем схему;
• увеличить КПД трансформатора и сделать его с меньшими габаритами.

Схема может собираться из отдельно взятых диодов или представлять собой монолитную конструкцию различной формы и размеров. Ее часто называют сборкой. Диодная сборка предпочтительнее. Она обычно имеет меньшие размеры.

Все диоды внутри имеют совершенно одинаковые параметры. Монтировать такую конструкцию в общую схему прибора значительно проще. Недостаток конструкции – в случае сгорания любого диода нужно менять всю сборку. В схеме, состоящей из отдельных диодов, в таком случае меняется только сгоревший элемент.

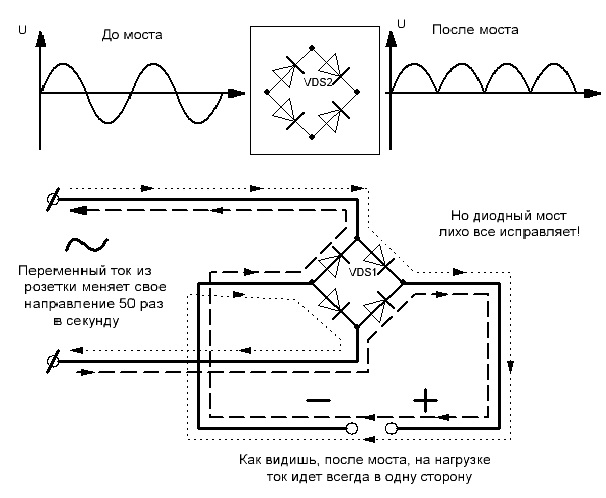

Принцип работы диодного моста.

Для изготовления диодов и мостов на их базе применяются различные материалы. В маркировке деталей присутствуют буквы и цифры, которые обозначают:

• “Г” – германий и его соединения;
• “К” – кремний и соединения;
• “А” – галлий;
• “И” – индий;
• “Ц” – готовый мост.

Цифры обычно обозначают номер разработки изделия. Все это относится к изделиям, выпущенным в СССР и России.

Диодный мост для сварочного аппарата своими руками — Станки, сварка, металлообработка

> Инструмент > Что представляет собой сварочный выпрямитель

До широкого распространения инверторных сварочных аппаратов сварка переменным током была основным способом. Среди достоинств сварочных аппаратов переменного тока можно выделить низкую стоимость и простоту изготовления.

Сварочный выпрямитель «SELMA ВДГ-303-3»

Недостатки таковы:

• неустойчивость дуги и трудности с ее поджигом;
• невозможность сварки углеродистых и нержавеющих сталей;
• требуются сварочные электроды, исключительно рассчитанные на переменный ток.

Более практичны аппараты постоянного тока. Они позволяют вести сварочные работы практически со всеми видами стали. Электроды, предназначенные для работы на переменном токе, также прекрасно справляются со своими задачами.

Сейчас на рынке электротоваров можно найти недорогие сварочные аппараты инверторного типа. Их достоинства:

• простота работы (даже для новичка);
• легкость;
• широкий диапазон применяемых электродов;
• возможность регулировать сварочный ток в больших пределах;
• высокий КПД.

Самый существенный недостаток источников питания инверторного типа – их сложность. Инвертор – это продукт высокотехнологичной электроники. Ремонтом такой аппаратуры занимаются только специализированные центры, а стоимость запасных частей порой сопоставима со стоимостью нового аппарата.

С другой стороны, есть много видов работ, которые требуют разового применения  варки, например, строительство в частном доме или на дачном участке. Ради этого приобретать сварочный инвертор не имеет смысла.

Сборка конструкции

Все элементы выпрямителя закрепляются на прочном непроводящем основании. Лучше всего, если это будет текстолитовая пластина, но вполне можно обойтись и фанерой 10 мм. Фанеру надо пропитать олифой с двух сторон и дождаться, пока она высохнет.

Нежелательно крепить элементы вплотную друг к другу. При сварочных работах, особенно на больших токах, на диодах выпрямителя и дросселе выделяется большое количество тепла. Поэтому корпус готовой конструкции обязательно требуется оборудовать отверстиями для вентиляции.

Катоды диодов электрически соединены с радиатором, поэтому радиаторы не должны иметь между собой электрического соединения. Исключение составляют только те, диоды которых по схеме соединены своими катодами.

После сборки конструкции аппарата своими руками ее необходимо испытать. Испытывают сварочный выпрямитель путем пробной сварки

Необходимо обращать внимание на зажигание дуги, ее стабильность, качество сварного шва. В случае необходимости нужно отрегулировать зазор в дросселе фильтра выпрямителя

Методика регулировки следующая. Проводится пробная сварка электродами нескольких диаметров на разных отводах дросселя. Если все электроды варят удовлетворительно при переключении выводов, то на этом можно остановиться. Только надо не забыть, какой вывод и когда подключать.

Если на какой-то стадии опытов не удается достичь приемлемого результата, то надо изменить величину зазора и заново все проверить. Возможно, даже придется уменьшить или увеличить число витков обмотки.

Сварочный аппарат характеризуется высоким значением напряжения холостого хода. Как правило, оно составляет от 70 до 80 В. Такое напряжение аппарата, особенно при влажной погоде, может быть смертельно опасным.

Выпрямитель в работе.

На то, как работает сварочный выпрямитель, можно посмотреть в этом видео.

Все работы со сваркой необходимо выполнять в сварочной маске. В противном случае возможно непоправимое ухудшение зрения, поскольку сварочная дуга является мощным источником жесткого ультрафиолетового излучения.  Во избежание ожогов от брызг расплавленного металла или шлака, обувь и одежда должны быть из прочного и негорючего материала. На руки обязательно одеваются брезентовые рукавицы.

Выбор диодного моста для сварочного аппарата

Современный аппарат для сварки состоит из множества компонентов и узлов, которые отвечают за полноценную работу оборудования. Одним из важнейших компонентов является диодный мост сварочного оборудования. В связке с остальными узлами он играет первостепенную роль, преобразовывая энергию из постоянной в пульсирующую. У диодных мостов есть масса достоинств, которые улучшают и ускоряют работу.

Как сделать диодный мост для сварочного аппарата

Современный аппарат для сварки состоит из множества компонентов и узлов, которые отвечают за полноценную работу оборудования.

Одним из важнейших компонентов является диодный мост сварочного оборудования. В связке с остальными узлами он играет первостепенную роль, преобразовывая энергию из постоянной в пульсирующую.

У диодных мостов есть масса достоинств, которые улучшают и ускоряют работу.

Существует множество определений, что из себя представляют диоды для сварочного аппарата.

Каждый мастер трактует по-своему, ровно как и учебники, поэтому многим начинающим сварщикам трудно понять, что из себя представляют сварочные диоды и каков принцип их действия.

Особенно, если сварщик не обладает особыми знаниями в области электротехники. В этой статье мы постараемся кратко рассказать все о диодах и диодных мостах, поведаем об особенностях их строения и подключения.

Диоды как основа выпрямительного моста сварочного аппарата

Диод — это полупроводниковый прибор, работающий на принципе p–n-перехода, и служит для преобразования входящей энергии определенного типа в другой тип.

Самое распространенное преобразование — “выпрямление” электрического тока.

Выпрямительные диоды используются непосредственно в блоках питания, зарядных устройствах для перевода переменного тока в постоянный, без них не обходятся и сварочные аппараты.

Основные виды

• Выпрямительные диоды. Главной характеристикой является переменное внутреннее сопротивление, которое зависит прямо пропорционально от приложенного напряжения.
• Светодиоды. Основная функция — индикатор при наличии на нем электрического тока.
• ИК диоды. Применяется в устройствах дистанционного управления.
• Фотодиоды. Преобразовывает световой поток в электрический ток.
• Стабилитроны. Работает данный вид исключительно в цепях с постоянным током и выполняет пороговую функцию, ограничивая напряжения на определенном уровне.
• Емкостные диоды (варикапы). Работает как управляемый конденсатор за счет варьирования своей внутренней емкости (сопротивления) при подаче на него различного напряжения.
• Диоды Шоттки. Они характеризуются малым падением напряжения и быстродействием.
• Тиристоры. Диод имеет принципиальное отличие — три вывода: анод, катод и управляющий диодный электрод. Главной особенностью является возможность находится в двух состояниях: низкой проводимости (закрытое) и высокой проводимости (открытое) и осуществлять переход под действием сигнала из одного состояние в другое.
• Симисторы. Сборка из двух тиристоров, которые включены параллельно навстречу друг другу. Удобный для схем с переменным напряжением, пропускает ток в двух направлениях.

Некоторые диоды лучше всего работают в различных связках (парами), дополняя друг друга и расширяя возможности подобной компоновки.

Принцип работы, включение в схему

Диодный мост — сборная электрическая схема состоящая из четырех диодов, два из которых подключены последовательно и встречно друг к другу, а с остальными находятся в последовательном соединении. Выпрямительный мост основан на параллельной работе отрицательных и положительных диодов, а именно:

• Положительные — пропускают только положительную полуволну переменного напряжения;
• Отрицательные — одновременно обрезают отрицательную полуволну составляющую переменное напряжение.

На выходе диодного моста получается пульсирующее положительное напряжение постоянной величины. Пульсация незначительна, но этот диодный эффект убирают за счет фильтров или добавления конденсатора.

Распространенными включениями диодных схем являются:

Однофазная мостовая схема

Переменное напряжение подается на вход схемы и в каждый полупериод ток проходит через два диода («+»или «-«), а два других являются закрытыми. Результат: частота напряжения на выходе в двое больше частоты подаваемого пульсирующего напряжения.

Трехфазная мостовая схема

Результатом такого включения является получение напряжения на выходе с значительно меньшей пульсацией чем дает диодный мост при однофазном включении.

Сегодня сварочные аппараты представлены широким разнообразием. За умеренную цену для сварочного дела можно подобрать современный инверторный аппарат или для плазменной резки. Без сварочного аппарата сейчас не обойтись, и при небольших строительных работах, и в авто мастерской.

Принцип устройства и работы сварочного аппарата прост. Примитивная конструкция состоит из: силового трансформатора с первичной обмоткой, тепловой защита и вентилятора для охлаждения. Среднее значение рабочего тока аппарата до 160 А и рассчитаны обычные модели на работу с покрытыми электродами до d=4 мм.

Сборка сердечника

Итак, провода выбраны и подготовлены. Теперь нам нужно собрать тот самый сердечник. На изображении ниже показан идеальный по всем параметрам сердечник для самодельного трансформатора. Он стержневого типа.

Для сборки вам понадобятся пластинки, изготовленные из электротехнической стали. Оптимальная толщина одной пластинки — не менее 0.35 и не более 0.55 мм. А необходимый размер сердечника (a, b, c, d на рисунке выше) рассчитывается отдельно исходя из сечения провода. Но многие умельцы выбирают размеры «на глаз». Главное, чтобы все витки поместились.

Теперь приступаем к сборке сердечника. Возьмите пластины (они должны быть Г-образными) и складывайте в том порядке, который указан на изображении ниже. Когда вы получите сердечник достаточной толщины, скрепите все пластинки по углам с помощью болтов. Обработайте пластинки с помощью надфиля. Потом изолируйте сердечник.

Подбираем диоды для сварочного аппарата – какие выбрать

Прежде чем приступить к выполнению сварочных работ, необходимо запастись всем необходимым. Для этого понадобятся диоды для сварочного аппарата и само устройство.

Диод представляет собой полупроводниковое устройство, работа которого выполняется по принципу p-n-перехода. Главная его задача – это преобразование входящей энергии в сварочный аппарат в определенный тип на выходе.

Разновидности диодов

Сварочные диоды делятся на такие виды:

• Светодиоды. Они представляют собой некий полупроводник, особенность которого заключается в создании оптического излучения во время прохождения электрического тока.
• Выпрямительные. К их особенности можно отнести то, что внутреннее сопротивление не имеет постоянной величины. Оно зависит от самого напряжения, которое подается.
• ИК диоды. Предназначены для оборудования, для которого характерно дистанционное управление.
• Фотодиоды. Главная их функция заключается в преобразовании светового потока в электрический.
• Стабилитроны. Такой вид характерен для тех случаев, когда в цепях имеется постоянный ток. Их функция – пороговая, которая заключается в том, что ограничивает напряжение с учетом достигнутого уровня. Выделяют стабисторы, которые применяются для стабилизации малых напряжений.
• Емкостные диоды или варикапы. Принцип их действия подобен управляемому конденсатору. Такой полупроводниковый диод предназначен для работы с обратным напряжением, в результате изменения которого меняется и его барьерная емкость.
• Диоды Шотки. Для них свойственны малое падение напряжения и высокая скорость работы, поскольку они не способны накапливать и рассасывать основные носители. По конструктивному признаку такие диоды имеют вид пластин, покрытых высокоомной эпитаксиальной пленкой. В качестве материала используется кремний. Диоды Шотки используются в переключательных схемах,
• Тиристоры. Для них характерны два состояния – это закрытое и открытое. Первое означает низкую проводимость, а второе – высокую. Принцип их работы заключается в постоянном переходе из одного состояния в другое под действием сигнала.
• Имисторы. Представляют собой параллельное включение, которое состоит из двух тиристоров. Применение таких диодов характерно для схем с переменным напряжением.

Критерием для разделения диодов на виды является и значение прямого тока. Согласно этому, диоды бывают малой (до 3х102 mA), средней (3х102 — 10 А) и большой (от 10 А) мощности.

В зависимости от используемой технологии для производства, диоды для сварочного аппарата есть точечные и плоскостные. Исходя из информации об используемых материалах, диоды делятся на: германиевые, кремневые, из арсенида галлия и фосфида индия. Германиевые характерны для транзиторных приемников, поскольку отличаются высоким коэффициентом передачи.

В зависимости от предназначения сварочные диоды бывают: выпрямительные, импульсивные, универсальные, варикапы, стабилитроны, стабисторы, туннельные, обращенные, лавинно-пролетные, тиристоры, фотодиоды, светодиоды и оптроны. Использование различных видов диодов в одной связке позволяет повысить коэффициент производительности сварочного устройства.

Сборка из четырех элементов, которая характеризуется способностью пропускать ток за полупериод, называется диодный мост для сварочного аппарата. Суть такого устройства заключается в преобразовании входящего переменного тока в пульсирующий.

Особенности работы

Диодный мост для сварочного аппарата характеризуется такими особенностями: два элемента в общей схеме находятся в последовательном соединении и направлены друг к другу, а другие два – друг за другом. Для данной сборки характерный параллельный принцип работы отрицательных и положительных диодов.

Первые осуществляют пропускную систему, которая касается только положительного переменного тока, а вторые в это же время делают обрезку отрицательной составляющей.

Результат работы моста из диодов представляет собой пульсирующее положительное напряжение, которое характеризуется постоянной величиной. Таким образом, при конструировании сварочного аппарата следует оценить все особенности цели и сферы использования диодов.

Для большинства людей важным показателем для выбора определенного вида полупроводника является цена. Но не всегда самый дорогой вариант является выгодным, поскольку его использование будет нерациональным по сравнению с более дешевым.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Для схемы «Увеличение выходного тока ИС стабилизатора напряжения без существенн»

ЭлектропитаниеУвеличение выходного тока ИС стабилизатора напряжения без существенного ухудшения его к.п.д.D. Kesner.(Отделение Semiconductor Products фирмы Motorola (Феникс, шт. Аризона)Если для увеличения выходного тока монолитного стабилизатора напряжения используется последовательный транзистор, то обычно к. п. д. стабилизатора уменьшается из-за падения напряжения на переходе база-эмиттер внешнего транзистора. Потери напряжения на этом дополнительном транзисторе увеличивают разность между входным и выходным напряжениями схемы в целом, вызывая тем самым убытки мощности.Схема, показанная на рисунке, увеличивает выходной ток стабилизатора напряжения без потерь мощности. Выходной вывод (в данном случае вывод 6) стабилизатора заземляется, при этом внутренний последовательный транзистор не оказывает влияния на входные-выходные характеристики насыщения схемы в целом. регулятор сетевого напряжения на 561ла7 Такой способ шунтирования позволяет поддерживать малую разность между входным и выходным напряжениями, соответствующую только одной ИС (в данном случае 1,5 В).В рассматриваемом стабилизаторе абсолютная минимальная разность напряжений определяется насыщением внутреннего источника тока и не может быть уменьшена, однако она обычно довольно велика, чтобы предотвратить насыщение внешнего транзистора. Даже при использовании в качестве усилителя мощности транзистора 2N3055 не наблюдается заметного изменения минимальной разности между входным и выходным напряжениями при введении внешнего транзистора или токоограничивающего резистора…. Смотреть описание схемы …

Сварочный выпрямитель своими руками

Выпрямитель для сварочного аппарата строится вокруг полупроводниковых элементов, суть которых – пропускать электрические потоки только в одном направлении. На сегодняшний день использовать в схемах выпрямления можно три устройства:

• диод (самый лучший, потому что самый простой, при его использовании в схему выпрямительного устройства не надо вводить блоки управления);
• тиристор (для протекания тока он должен получить сигнал от системы управлении, когда проходящий ток опускается до нуля или напряжение на нем становится меньше, чем в следующей фазе, вентиль запирается);
• транзистор (полностью управляемый «вентиль», для открытия и закрытия которого необходимо подавать сигнал на управляющий электрод, к тому же, самый дорогостоящий элемент).

Использовать диод лучше всего, подумаете вы, он проще и удобней в эксплуатации. Однако есть одна особенность, при использовании диодов электрическая цепь потребует введения резистора, для регулирования силы тока. При использовании транзистора или тиристора регулировка напряжения может осуществляться блоком управления, через задержку открытия-закрытия «вентилей», уменьшая напряжение на выходе выпрямителя и тем самым снижая ток.

Очень важно выбирать любой из вышеперечисленных элементов с запасом. Реально протекающий по цепи ток должен быть в 1.5-2 раза меньше, чем номинальный, на который рассчитан полупроводник

Максимальное обратное напряжение «вентиля» должно быть в 2 раза выше, чем напряжение на вторичной обмотке трансформатора. Иначе возможны пробои элементов или выход из строя из-за перегрева.

Использование диодного моста подразумевает применение мощного сопротивления, для регулировки тока сварки. Идеальный вариант – использование готового реостата в виде нихромовой или никелевой проволоки, намотанной на термостойкий диэлектрик. Можно подобрать фехралевую ступень разгона для электрических двигателей, ну или на крайний случай – стальную проволоку, опять же намотанную на диэлектрик. Выбирая сопротивление, следует исходить из того, что полностью введенное в цепь сопротивление снизит ток до нуля. Длина реостата рассчитывается по следующей формуле:

• L=R/r*S;
• где R – полная величина сопротивления, необходимая для уменьшения тока сварки до нуля;
• r – удельное сопротивление материала, берется из справочника, как вариант, Википедии;
• S – сечение наматываемой проволоки.

Еще один элемент, который иногда используют в схеме выпрямителя – дроссель. Рассчитать его параметры достаточно сложно и трудоемко, определение простого значения индуктивности не поможет. Даже если вы знаете количество витков, значительное влияние на индуктивность может оказать плотность намотки меди на магнитопровод, а также наличие зазора между проволокой и стальным сердечником.

Выход из данной ситуации – это экспериментальное определение: наматываем дроссель в несколько слоев с пятью или шестью отводами, производим тестовую сварку и по характерному треску, а также брызгам расплавленного металла подбираем индуктивность. Чем меньше брызг и слабее треск, тем лучше. Однако не всегда требуется внедрение индуктивности, так как для обеспечения падающей Вольт-Амперной характеристики сварочного аппарата может хватить индуктивности обмоток трансформатора.

Сварочный аппарат «Терминатор»

Сварочный трансформатор с выпрямителем постоянного тока в подсобном хозяйстве вещь очень полезная. Однако, если взять выше рассчитанный трансформатор с мощностью вторичной ступени 170 А, с потребляемой мощностью почти 7 кВт. При нынешних ценах на электроэнергию один день работы с таким аппаратом обойдётся в немаленькую сумму. При этом необходимо учитывать ещё немаловажную вещь, как пульсация электроэнергии в общей сети, особенно если это единая однофазная сеть на всю улицу (сельская электропроводка) а ведь именно там больше всего такие изделия и нужны. Отчасти эту проблему могут решить применение сглаживающих дросселей, но при недостаточной напруге в сети колебания напряжения могут доходить до 50 В.

Такие скачки не смогут сгладить даже мощные дросселя и сетевые стабилизаторы. Это отрицательно сказывается на работе бытовых приборов, например, холодильниках. И уже тогда разборок с соседями точно не миновать.

При развитии современных технологий, промышленность выпускает компактные трансформаторы. Так -как мы уже знаем параметры необходимого трансформатора, то далее будем рассматривать аппараты для применения в подсобном хозяйстве в этих пределах. Хорошо востребованные изделия московского – терминатор сварочный аппарат с выпрямителем

Сварочный трансформатор «Терминатор» имеет вес 13 кг при почти профессиональных характеристиках: регулируемое разброс тока от 30 до 170А, небольшой вес и габариты, низкая цена (всего 14 тыс. руб.). Именно из -за малые веса аппарат приобрел популярность. Аппарат востребован не только в домашних, но и профессиональных работах, особенно где от сварочного оборудования требуется мобильность – переноска с одного места на другое, например, в коммунальной сфере; стройке, ремонта автотранспортного оборудования, в общем, везде, где нужно часто менять место работы.

У “Терминатора” имеется принудительная система охлаждения вентиляторами, которые регулируют мощность воздушного потока от датчиков температуры. Такая система охлаждения дает возможность использовать аппарат с 70% коэффициентом ПНВ (продолжительность непрерывного включения) это значит, что работать аппарат может из 10 минут – 7 работа, 3 отдых.

Если же произойдет перегрев обмоток, то защита отключит аппарат от нагрузки автоматически. В трансформаторе обмотки выполнены из 9 % меди, что практически исключает потери на внутреннее сопротивление. Поэтому аппарат очень экономичен.

Как сделать выпрямитель своими руками?

Если в наличии мастера имеются комплектующие детали, вполне реально изготовить самодельный сварочный выпрямитель. При условии соблюдения всех рекомендаций специалистов он гарантировано обеспечит процесс ручной дуговой сварки постоянным током, но потребуется применить электрод с обмазкой.

Использовать проволоку без обмазки также допустимо, но только при условии большого опыта в сварных вопросах. Для неопытного сварщика справиться с ней будет практически нереально.

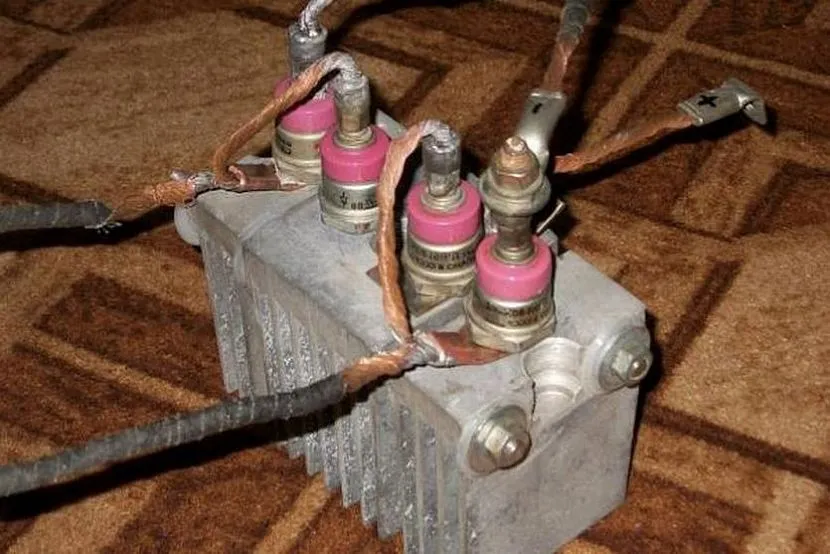

Диодный мост для сварочного аппарата.

Обмазка при расплавлении электрода препятствует проникновению составляющих воздуха в расплавленный металл сварного соединения. Без нее контакт металла в расплавленном виде с азотом и кислородом снизят прочностные свойства шва, сделав его хрупким и пористым.

Сначала потребуется выбрать или смотать своими руками понижающий трансформатор с требуемыми параметрами. Собирают трансформатор до подключения диодного моста.

Если выбран путь самостоятельного изготовления аппарата, важно правильно рассчитать его элементы, в том числе:

• параметры магнитопровода;
• актуальное количество витков;
• размеры сечения шин, проводов.

На заметку! Расчеты для изготовления трансформаторов осуществляются по единой методике, поэтому данная задача не представляет трудностей даже для малоопытного сварщика со школьными знаниями электричества.

В работе не обойтись без светодиодов: нужны они в качестве проводников тока в одном единственном направлении. Простейший диодный выпрямитель, созданный по мостиковой схеме, монтируют на радиатор с целью теплообмена и охлаждения.

Мощные диоды для сварочного аппарата, по типу ВД-200, выделяют при работе довольно большой объем тепловой энергии. Чтобы обеспечить падающую характеристику тока, в цепь потребуется включить дроссель последовательно.

Активное переменное сопротивление в такой схеме обеспечит сварщику возможность плавно регулировать сварочный ток. Далее, один полюс нужно подключить к сварной проволоке, а второй ‒ к рабочему объекту.

Электролитический конденсатор в составе схемы необходим в качестве сглаживающего фильтра для снижения пульсаций.

Выполнить намотку реостата несложно своими силами, но для такой задачи потребуется керамический сердечник и проволока из никелина или нихрома. Актуальный диаметр проволоки определит величина регулируемого тока сварной операции.

Расчет сопротивления реостата нужно проводиться учетом удельного сопротивления электрода, его сечения и общей длины.

Электрическая схема сварки с диодным мостом.

Шаг регулировки тока для сварки зависит от диаметра витков. Если правильно собрать перечисленные детали в единый агрегат, процесс сварки будет сопровождаться постоянным током. Не лишним будет и монтаж резистора, препятствующего короткому замыканию при работе.

Оно может происходить при касании проволоки о металл без зажигания дуги. Если в это время на конденсаторе нет сопротивления, он мгновенно разрядится, произойдет щелчок, электрод разрушится или прилипнет к металлу.

При наличии резистора можно сгладить разряды на конденсаторе, сделать поджога электрода более простым и мягким. Изготовление аппарата для выпрямления сварного тока своими руками позволит создавать максимально аккуратные и долговечные сварные швы.

Выпрямитель для сварки

Оборудование для сварки на переменном токе обладает существенным минусом при использовании в домашних условиях: оно провоцируют перепады напряжения в сети и помехи для работы электроустройств.

По этой причине, при проведении сварных работ своими руками, требуется выпрямитель для сварочного аппарата, позволяющий в некоторой мере сгладить мощные перепады сетевого напряжения.

Особенность выпрямителей

Многие сварочные аппараты требуют доработки, заключающейся в применении специальных выпрямителей. Для их изготовления часто применяют диоды, способные пропускать напряжение исключительно в одну сторону.

Изначально для усовершенствования сварки мастера использовали диодные схемы из четырех диодов на радиолампах. Но данная технология была слишком сложной и дорогой. В наши дни силовые диоды стали доступными по стоимости, поэтому активно используются в сварных операциях.

Схема для такого приспособления не отличается особой сложностью: она состоит из проводников, пропускающих электрический поток и направленных в актуальную сторону.

Если быть более точным, то два элемента общей схемы соединены последовательно и направлены друг к другу, а еще два ‒ располагаются один за другим. Первые из них проводят ток в выбранном направлении, вторые ‒ не позволяют току вернуться.

Выпрямители на диодах характеризуются разной мощностью, поэтому вид электрода необходимо подбирать с учетом этого параметра. Чем выше мощность, тем более толстый электрод потребуется.

На промышленном производстве требуется применить мощную аппаратуру, которая позволит выполнять сварные соединения без каких-либо пауз. Для бытового использования подойдут менее мощные выпрямители для сварки.

Применение в сварке

Диодную схему можно собрать из отдельных диодов или приобрести монолитную конструкцию с разными параметрами. Первый вариант менее предпочтителен, чем второй. Но при сгорании одного диода не требуется менять все четыре элемента, как в случае монолитной конструкции.

Если применить такие агрегаты для переориентации сварки на работу с постоянным током, можно добиться расширения ее функциональных возможностей.

Применение выпрямителя из диодов поможет:

• устранить перебои напряжения в сети;
• упростить задачу розжига электрической дуги в условиях номинального и пониженного напряжения;
• увеличить тепловой режим при длительной работе сварочного аппарата.

На заметку! С помощью выпрямителя из диодов для сварочного аппарата можно поддерживать электрическую дугу на стабильном уровне, что позволяет повысить эстетические качества созданных своими руками сварных соединений на металлических конструкциях.

Выпрямитель для сварки собирается по мостовой схеме, но при этом важно учесть, что корпус агрегата находится под напряжением. Поэтому при установке диодного моста на радиатор, важно изолировать агрегат от иных элементов схемы, от корпуса сварочного аппарата, соседних диодов

А это чревато определенными неудобствами для сварщика: нужно использовать более крупный по размеру корпус сварки

Поэтому при установке диодного моста на радиатор, важно изолировать агрегат от иных элементов схемы, от корпуса сварочного аппарата, соседних диодов. А это чревато определенными неудобствами для сварщика: нужно использовать более крупный по размеру корпус сварки

Виды диодов для сварки

Диодный выпрямитель состоит из силовых диодов. Существуют разные виды этих элементов. У каждого вида свои показатели и характеристики.

Сварщики, имеющие достаточный уровень знаний в электротехнике берут комплектующие на рынках.

По целевому предназначению диоды делятся на:

• Светодиоды
• Выпрямительные
• ИК
• Фотодиоды
• Стабилитроны
• Варикалы
• Тиристоры
• Иммисторы
• Диоды категории Шотки

Также классификация проводится по силе тока. Здесь есть три категории мощности: малая, средняя и высокая. Каждой категории соответствует свой показатель, исчисляемый в милиамперах: до 3*102, от 3*102 до 10 и свыше 10, соответственно категориям.

Для сборки выпрямителя используются все виды диодов. Однако качество работы моста зависит от качества сварочного аппарата, на который он установлен.

Принцип работы диодного моста

Трансформатор тока — принцип работы, назначение и устройство

Понять, как мост выполняет свою задачу, можно, разобравшись в том, как ведёт себя отдельный диод. Изначально имеются только два провода с переменным напряжением (L и N). Оно имеет форму синусоиды (рис. а). Если в схему добавить один диод, то он будет пропускать только положительную полуволну (рис. б), если этот компонент развернуть, то отрицательную составляющую (рис. в). Такое напряжение уже не будет переменным. Всё же оно не годится для питания серьёзных электроприборов. В нём наблюдаются моменты, когда ток совсем отсутствует. Применение четырёх диодов позволит получить постоянное напряжение без всяких прерываний (рис. г). Трёхфазные мосты выпрямляют по такому же методу. Однако они делают это одновременно с тремя синусоидами.

Форма напряжения после моста
