Что такое паяльный жир и как им правильно пользоваться?

Особенности выбора

Выбор конкретного состава определяется перечнем работ, материалов и размеров спаиваемых деталей.

Для спаивания обычных, не чрезмерно окислившихся деталей, можно смело выбирать нейтральный паяльный флюс. Он менее вреден, его остатки проще удалить. Кроме того, нет риска начала вторичных коррозионных процессов, вызываемых остатками жира.

Если же в работу идут детали и конструкции, сильно корродировавшие и загрязненные, то преимущество получает активный жир.

Имеет смысл оценить расфасовку составов. Если у вас нет практического опыта применения данного флюса, или объем работ предстоит ограниченный, то лучше приобретать маленькие баночки.

Пайка нейтральным жиром

После того, как вы убедитесь в высоких качествах жира и его соответствии намеченному перечню и объему работ, можно брать большие расфасовки — единица веса в них обойдется заметно дешевле.

Обзор видов

Рассмотрим положительные и отрицательные стороны каждого типа жира для пайки. Начнем с нейтрального. Это практически лучший вариант для легкоплавкого припоя ПОС (припой для пайки меди, температура плавления которого ниже 300 С°).

Легкоплавкий припой (марка ПОС-61)

Перечислим преимущества нейтрального жира:

1. высокое качество пайки;
2. обработка поверхности существенно упрощает процесс лужения;
3. убрать остатки флюса не составляет труда;
4. вещество не проводит ток (но может обладать остаточным сопротивлением, поэтому флюс лучше смывать с платы);
5. поскольку в состав смеси не входят активные вещества, не портятся спаиваемые детали и в местах пайки не образуется коррозия;
6. доступная цена, например, 50-ти граммовая банка известного бренда (рисунок 4) стоит около 80-120 рублей;
7. Практически неограниченный срок годности (при условии правильного хранения).

Рисунок 4. Пассивный жир (производитель Lotfett Felder)

Минусы:

• проблематично паять детали, покрытые ржавчиной;
• остается твердый остаток, который требуется отмыть;
• процесс пайки не такой комфортный, как при использовании других материалов (ЛТИ-120, флюс-паста и т.д.).

Рисунок 5. Основной конкурент паяльного жира (ЛТИ-120)

Теперь рассмотрим особенности активного жира на вазелине. Начнем с положительных качеств:

1. данный тип отлично подходит для деталей из цветного или черного металла (значительно лучше, чем бура для пайки или другие виды флюса);
2. позволяет работать с сильно окислившимися поверхностями;
3. остатки вещества легко удаляются с места пайки при помощи природных растворителей;
4. флюс имеет невысокую цену и длительный срок хранения.

Активный жир (производство компании Rexant)

Особенности, которые необходимо учитывать при работе с жиром для пайки, содержащим активные вещества:

• при нагреве флюс выделяется вещества, опасные для человеческого организма, поэтому рабочее место должно быть снабжено принудительной вентиляцией;
• чтобы избежать образования коррозии, спаянные элементы необходимо очистить от остатков флюса;
• содержащиеся в веществе активные вещества могут повредить электронные компоненты или тонкие провода, для таких работ этот флюс не подходит.

Видео: сравниванием паяльный жир с канифолью — что лучше? https://www.youtube.com/watch?v=I8JbZ7p1lcs

Применение жира

Флюс для пайки можно сделать из жира с достаточно высокой температурой плавления. Тогда при комнатной температуре он не будет сам размягчаться, что облегчит работу с ним.

Чтобы получить такой флюс, жир необходимо перетопить и смешать с растолченной канифолью и нашатырем в определенной пропорции. На три части жира по объему понадобиться столько же нашатыря и одна часть канифоли.

Готовый флюс для удобства использования можно поместить в корпус медицинского одноразового шприца и при необходимости выдавливать нужное количество.

Если нет уверенности в том, подходит ли самодельный флюс для пайки детали, то можно провести маленькое исследование. Необходимо распределить приготовленное вещество по поверхности кусочка такого же металла, который предстоит паять.

Если при нагревании флюс равномерно распределился по поверхности, то он признается годным для пайки. Если же собирается шариками и стекает, то такой он сможет обеспечить удовлетворительную смачиваемость детали.

Свойство растворять оксидную пленку на поверхности металла проверяется смывкой нанесенного флюса. Если поверхность после смывки остается чистой, то флюс хорошо растворяет оксиды. Напротив, если остались следы окисной пленки или ржавчины, то пайку с этим флюсом производить нельзя.

Припой, Флюс

Сварка и пайка – в целом схожие технологические процессы. И в том и в другом случае соединение элементов происходит чаще всего под воздействием нагрева, если не рассматривать альтернативные варианты сварки и пайки. Кроме того можно провести аналогию между пайкой и одним из самых распространенных видов сварки – газовой сварки. В газосварке основным элементом, обеспечивающим неразрывное соединение, являются различные присадки. В случае пайки это происходит за счет расплавления специального припоя. И там и там происходит предварительный нагрев места соединения.

Для получения более качественного сварного используются различные флюсы, которые защищают место сварки от попадания вредных веществ, которые ухудшают качество. Для того чтобы паяное соединение было достаточно прочное возникает необходимость защитить металл от окисления. Чтобы предохранить расплавленный металл от вредного воздействия окружающей среды при пайке также применяются флюсы. Они имеют разные характеристики, но принцип действия их одинаковый.

В сварочном производстве используется сварочный флюс. Как уже говорилось, он призван, в первую очередь, защищать зону сварки от воздействия окружающей среды и обеспечивать устойчивость горения дуги. Сварочные флюсы к тому же участвуют в формировании шва, придавая расплавляемому металлу необходимых свойств. Есть флюсы, которые применяют только для дуговой сварки, есть те, которые используют в электрошлаковой сварке, различают флюсы для механизированной сварки и для наплавки. Эти флюсы могут быть взаимозаменяемыми, а могут подходить для сварки только определённых материалов. Есть сварочные флюсы, как общего, так и специального назначения. Чаще всего для обычных видов электродуговой сварки используются флюсы общего назначения, в сложных случаях, таких как сварка легированных сталей или электрошлаковая сварка, используются специальные флюсы. Флюсы могут также быть плавлеными и неплавлеными, они разделяются по химическому составу и строению составляющих частиц. Однако основными критериями при выборе сварочных флюсов являются состав металла и способ сварки.

Флюсы, используемые для пайки отличаются от сварочных, однако предназначение имеют такое же. Они призваны обеспечить получение прочного паяного соединения, для этого надо убрать с поверхности окисную пленку и обеспечить защиту металла от окисления в будущем, с чем они и справляются прекрасно. К тому же флюсы очищают поверхность, подлежащую пайке, обеспечивая лучшее растекание используемого припоя. В результате значительно улучшается качество пайки. Флюсы, применяемые для пайки, также имеют различные виды и подвиды. Их применение зависит от конкретных условий в каждом случае. Чаще всего флюсы делят на те, которые требуют обработки после пайки, так называемые коррозирующие и некоррозирующие, которые могут даже защищать в дальнейшем соединение от воздействия коррозии. Также флюсы можно разделить на активные, которые вступают в реакцию с поверхностью металла и нейтральные. Активные флюсы чаще всего используются в сварочном производстве, а неактивные для пайки.

Важным понятием применительно к пайке является припой – отдельный металл или сплав, который имеет по сравнению с соединяемым материалом более низкую температуру плавления. Чаще всего в качестве припоя применяются олово и свинец, применяются также медь, кадмий и никель, и их сплавы. Припой обычно выбирается с учетом химических и физических свойств соединяемых металлов, от того какой прочности мы хотим получить соединение. Выбирается также припой по стойкости к воздействию коррозии и электропроводности в случае пайки токоведущих поверхностей.

Рецепты самодельных флюсов для пайки

Для изготовления флюсом может быть использованы различные компоненты. Например, при помощи канифоли со спиртом или глицерина, можно сделать жидкий флюс на основе канифоли. Такой флюс удобно наносить в самые труднодоступные места. Плюс ко всему, жидкий флюс хорошо растекается на поверхности, заполняя собой даже микротрещины.

Неплохой флюс выходит и из лимонной кислоты с аспирином. Для этих целей понадобится растворить аспирин в воде или воспользоваться ацетилсалициловой кислотой. Можно использовать в качестве основного компонента и лимонную кислоту, а также сок свежевыжатого лимона.

Такими самодельными флюсами очень легко получится залудить жало паяльника. При этом во время пайки аспириновым флюсом выделяется немалое количество газа. Поэтому паять нужно обязательно в хорошо проветриваемом помещении.

Что такое флюс для пайки?

Качество пайки основывается на правильности подбора компонентов флюса и присадки. Функция флюса:

• Создание вокруг припоя, на поверхности металла легкоиспаряемой плёнку, растворяющую окислы в рабочей зоне.
• Создать условия для растекания припоя за счёт снижения поверхностного натяжения.
• Улучшить сцепление с основой, снизить воздействие окружающей среды.
• Испариться на пороге температуры плавления.

Разнообразие предложений с незамысловатыми и сложными составами жидкого вида, порошков и пастообразных делят на два технологически непохожих вида флюсов для пайки: пассивные и активные в химическом отношении. Продаются паяльные пасты, составленные из комбинации флюс-припой, альтернативные трубчатые припои с заполнением внутренней полости флюсом.

Химически активные

Преимущественно это кислотосодержащие реагенты. Оксидные плёнки, жирный налёт устраняются успешно. Но возникает вопрос по нейтрализации активности агрессивных веществ путём промывки: металл и текстолитовые платы разрушаются коррозией.

Доступны и активно используются ортофосфорная, соляная кислоты после протравки, бура, нашатырь. Воздействие паров на органы дыхания токсично, кожные покровы также уязвимы.

Паяльные кислоты применяются в пайке никеля, сталей. Легко удаляют продукты окисления. Требуют нейтрализации слабощелочными растворами с обязательной процедурой окунания в проточную воду. Температуры применения 250–330 С.

Рабочее помещение при пользовании агрессивными средствами нуждается в вентиляции, минимальная мера – проветривание. Попадание на кожу рук требует смывания с моющими средствами без промедления.

Oрганические

Химически пассивные флюсы снимают жировые плёнки, отчасти нестойкие окислы. Эти органические некорродирующие вещества – защита против окисления. Канифоль сосновая, воск, стеарин и растворы спиртоканифоли не выделяют вредных для здоровья паров. Используются с легкоплавкими припоями в радиотехнике.

Преимущества жира для пайки

• Жир паяльный нейтральный обладает высокими свойствами спаиваимости, которые существенно улучшают данный процесс;
• При обработке жиром облегчается лужение контактов и поверхности материала;
• Материал легко смывается, когда остаются частички или небольшой слой после работы;
• Это распространенный и доступный флюс, обладающий относительно невысокой стоимостью;
• Материал практически не оставляет следов, а припой очень хорошо растекается, не оставляя острых углов;
• Жир не портит основной материал и не подвергает его коррозии.

Недостатки

• Не может справиться со сложными местами, которые обильно покрыты окислами;
• Работа с таким флюсом может оказаться вредной для здоровья, так как в него входят различные химические вещества, выделяющиеся при испарении во время контакта с высокой температурой;
• После работы остается много жира на основном материале, что требует дополнительной очистки;
• Рабочий процесс проходит не с таким комфортом, как при использовании других флюсов.

Состав и физико-химические свойства

В жире паяльном нейтральном имеется канифольно-стеариновая основа. Состав материала заметно проще, чем в активном. Свойства материала обеспечивают легкое и мягкое проведение процесса. Здесь идет плавное распределение припоя по всей поверхности. Благодаря этому, он становится более текучим и может проникать во все щели и неровности, что обеспечивает лучшую состыковку. Также после обработки отсутствуют бугорки, острые края, которые оказываются после отрыва паяльника и так далее.

Жир паяльный на поверхности металла

Еще одним свойством материала является хорошая растворимость, так как он легко смывается с поверхности водой, не говоря уже о других растворителях органического происхождения. При комнатной температуре флюс является вязким и податливым. Его легко можно распределить по всем важным местам и даже использовать для тонких мест микросхем. Во время повышения температуры он сначала становится жидким, а затем выгорает, последнего остается защитная пленка, препятствующая образованию окислов и прочих негативных элементов.

Особенности выбора

Разобравшись с тем, как использовать паяльный жир стоит рассмотреть особенности его выбора

В первую очередь нужно обратить внимание на то, по каким стандартам он изготовлен. Следует, обратить внимание, какой именно ГОСТ стоит на коробке, а главное, есть ли он вообще. Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества

Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам

Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества. Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам.

Далее нужно обратить внимание на общую массу, которая находится в упаковке. Нейтральный паяльный жир в 20 гр. упаковке является стандартным вариантом, который отлично подходит для частной сферы

Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится

упаковке является стандартным вариантом, который отлично подходит для частной сферы. Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится.

Популярные марки и производители

На современном рынке можно сейчас встретить несколько разновидностей производителей, которые поставляют паяльный нейтральный жир. Среди них имеются такие:

• Техноком;
• ЕМ;
• Смолтехнохим.

Основные виды

Флюсы бывают активными (кислотными) и пассивными (бескислотными).

Первые активно воздействуют на верхний слой металла в процессе пайки, частично изменяя его химическую структуру, вторые просто смывают с поверхности окислы и создают тонкую пленку, препятствующую доступу кислорода.

Активные флюсы после применения необходимо смывать с поверхностей спаянных деталей, так как остатки вещества могут вызвать коррозию. Смывать можно водой с небольшим добавлением щелочи.

В качестве флюсов используют паяльную кислоту, канифоль, паяльный жир, флюс-пасты. От вида материала и его характеристик зависит качество пайки различных металлов.

Ведь для каждого конкретного случая, в идеале, нужно подбирать наиболее подходящий состав.

Флюс может входить в состав паяльной пасты или быть запаянным в полую трубку из припоя, чтобы повысить удобство производства паяльных работ.

В продаже имеется множество готовых флюсов для пайки в твердом, жидком и гелеобразном состоянии. Если же понадобилось срочно выполнить паяльные работы, а расходных материалов под рукой не оказалось, можно приготовить такой состав самостоятельно, используя подручные средства.

Как сделать самостоятельно

Многие домашние мастера предпочитают своими руками готовить спирто-канифольный флюс. В этом случае они уверены в содержимом, да и процесс занимает несколько минут.

Сначала смолу нужно тщательно измельчить. Чем лучше это сделать, тем быстрее произойдет равномерное распределение всех веществ в растворителе. В результате получится качественный спирто-канифольный флюс.

Можно кусочек завернуть в плотную ткань. Некоторые паяльщики советует взять целлофан, хотя он обладает меньшей прочностью. При последующих процедурах может порваться.

Завернутую канифоль кладут на прочный стол, затем методично разбивают молотком до порошкообразного состояния. Самые ловкие мастера умудряются применять для измельчения обычные мясорубки.

Обзор оборудования, которое может понадобиться

1. нихромовый электрический паяльник мощностью 25Вт. Это обычный хозяйственный паяльник, который раньше можно было встретить практически у любого радиолюбителя-электронщика. Сейчас они тоже распространены и стоят довольно дешево, около 200 рублей. Можно покупать любые, в том числе, китайские паяльники, они тоже служат долго – при постоянной работе до 8 лет. Самый простой паяльник состоит из жала, которое представляет собой медный прут, на торце заточенный под углом и спирали нагревателя. Ручка из дерева или теромоустойчивого пластика. Это однозначно рабочий инструмент, который годится в 90% случаев для применения в бытовых условиях и даже в некоторых ремонтных мастерских он все еще используются.

2. Паяльник на 40-80Вт с жалом, заточенным под клин, напоминающий шлицевую отвертку, для удобства пайки тяжелых элементов. Такой паяльник покупать для дома не советуем, хотя он и дешевый. Некоторые по ошибке сразу покупают его, потом возникают проблемы: сгорают некоторые компоненты, отслаиваются дорожки от печатных плат, потому что перегреваются. Для дома 25-30ВТ – более чем достаточно.

3. Газовый паяльник купить Предназначен для пайки в отсутствии электросети. Эквивалент (если переводить в электрическую мощность ) около 100Вт.

Инструмент 3 в 1:
• паяльник, который заточен под конус, жало долговечное, выполнено не из меди, а из специального термоустойчивого сплава. Подходит для гаражных работ, ремонта в машине.
• жало снимается и его можно использовать как термофен (нагрев до 600 градусов). Довольно удобно применять, если нужно прогреть термоусадочную трубку или просто деталь. Большие работы термофеном не выполнить, так как поток воздуха и давление газа составляют небольшую величину.
• меняется насадка и инструмент превращается в хорошую рабочую газовую горелку с температурой 1300 градусов. Таким образом, можно паять массивные детали или просто по надобности что-то разогревать.

4. Последний тип паяльника, который набирает обороты – это керамический паяльник. Если кто-то хочет сразу начинать с хорошего и не экономить, советуем купить его. Плюсы: очень тонкое жало, подходящее для точных (миллиметровых) работ — запаять разъемы на мобильных телефонах, монтировать или демонтировать компоненты SOIC, QFP, PLCC, BGA и т.п. Мощности хватает для любых работ. Разогревается он быстро. Если нихромовый нагреватель 1,5-2 мин выходит на рабочий режим, то здесь разогрев происходит за 20 сек. – и уже можно паять.

Идеальный вариант иметь к нему паяльную станцию и регулировать температуру от 200 до 480 градусов, подстраивая ее под припои и условия пайки. С ее помощью можно менять детали на материнских платах, на видеокартах, так и паять крупный провод. Если вы хотите со временем научиться паять качественно, то советуем начинать учиться с покупки паяльной станции.

Обзор видов

Жировой флюс бывает двух видов:

1. Пассивный (нейтральный).
2. Активный.

Пассивный

Стеариново-канифольный флюс называют нейтральным жиром. Его используют для пайки печатных плат мобильных телефонов и других сложных радиоэлектронных устройств. Флюс удаляет оксидную плёнку металла, снимает различные инородные и оксидные плёнки во время пайки меди с использованием свинцово-оловянного припоя.

Средство нашло широкое применение не только в промышленности, но и быту. Флюс хорошо держится на любых металлических контактах. За счёт его вязкости достигаются точность дозирования материала и высокая скорость нанесения припоя.

Гель наносят деревянной палочкой, зубочисткой или спичкой. По окончании пайки оставшийся флюс смывают бензином «Калоша», изопропанолом или специальной смывкой.

Активный

Флюс активного действия применяют для пайки сильно коррозированных деталей из разных металлов. Средство используют для восстановления коррозированных контактов радиодеталей устройств, которые пострадали от влаги.

Плату, побывавшую какое-то время в воде, стараются максимально очистить спиртом от ржавчины. Активный паяльный флюс наносят на повреждённые ржавчиной контакты. Затем их пропаивают припоем. Остатки геля смывают тёплой водой.

Виды, составляющие

Способы пайки, ограничения воздействия температуры на детали, механическая прочность соединения, сопротивление влиянию коррозии обусловливают многообразие видов.

Технологические требования к заполнителю:

• Свободная текучесть после прохождения температуры ликвидуса.
• Смачивание поверхностей соединения.
• Механическая устойчивость, ограниченная усадка теплопереносимость, невосприимчивость к внешним воздействиям в твёрдом состоянии, электропроводность.

Мягкие легкоплавкие

Отечественные припои именуются в соответствии с ГОСТ. Маркировка соответствует наименованиям доминирующих химических элементов, определяющих свойства материала. Форма выпуска: проволока, прутки, фольга, порошки, комбинированные пасты, трубки с наполнением из канифоли.

Легкоплавкими припоями считаются сплавы с температурой плавления 60–450 С. Низкотемпературные оловянно-свинцовые имеют низкую прочность. Применяются для соединения деталей, боящихся перегрева. Распространены составы ПОС.

Дешифровка аббревиатуры: «припой оловянно-свинцовый». Цифровая индикация указывает на процентное содержание олова. Распространённые химические элементы в составе припоев и тинолей помимо свинца: сурьма, медь, висмут, мышьяк, цинк.

• Сплав Вуда – 60 С (лужение плат).
• Cплав д’Арсенваля – 79 С (радио аппаратура и электроника).
• Сплав Розе – 95 С – (температурные ограничения).
• ПОСВ 33 – 130 С – (плавкие вставки предохранителей).
• ПОСК 50 – 145 С (полупроводники, сплавы меди).
• ПОС 61 – 190 С (требование повышенной электропроводности).
• ПОС 30 – 260 С (пайка, лужение стали, меди).
• П 250 – 280 С (алюминий и сплавы).

Тугоплавкие

Сфера применения – промышленная пайка чугунов, разнородных сталей, медесодержащих сплавов, томпака. Температура плавления в диапазоне 400–800 С. Составляющие припоев: медь, серебро, никель, магний. Соединения отличаются прочностью.

В сокращении ПМЦ (припой медно-цинковый), цифра указывает на содержание меди. Всего используются 3 марки, утверждённые ГОСТ 1534—42 : ПМЦ-36, ПМЦ-48, ПМЦ-54. Помимо основного компонента присутствует цинк, 5–7% приходится на железо, олово, сурьму. Температура плавления 800–900 С.

Существуют ограничения применения вследствие выгорания лигатур. Цинк выгорает при переходе из жидкой фазы, что становится причиной пористости. Разрушительные последствия грозят:

• Изделиям, испытывающим внутреннее давление.
• Вибрацию и динамические нагрузки.

В этом случае ведётся пайка рафинированной медью при повышении температуры. Иной путь – использование низкотемпературных оловянистых лигатур, улучшающих жидкотекучесть. Или кремнистых присадок. Кремний препятствует испарению и окислению цинка.

ПМЦ выпускаются прутками, полосами, гранулами. Флюсы для пайки – бура.

ПСр (медно-серебряные) – дорогостоящие тугоплавкие присадки высокой прочности. Уникальность в сохранении гибкости соединения. Разбег рабочих температур между начальным в ряду ПСр-10 и серебряным на 92% ПСр-92 – 720–950. ПСр 72–92 нашли применение в соединительных операциях на высокочастотных элементах.

Альтернатива серебру — фосфор. Пластичные медно-фосфорые припои при сохранении подобия свойств имеют плюсы:

• Дешевизна.
• Устойчивость к коррозии и агрессивным средам.
• Жидкотекучесть.
• Температура плавления 700–850.
• Пригодны для соединения разнородных металлов, например, медь со сталью.

Пайка алюминия ведётся в узких температурных рамках под слоем масла, чтобы сдержать окисление, ультразвуковыми паяльниками. Применяются силумин, 34А, П590А, П 575. Легирующие элементы кремний, медь, цинк.

Обзор видов

Флюс для пайки — что это такое и для чего он нужен

Жировой флюс бывает двух видов:

1. Пассивный (нейтральный).
2. Активный.

Пассивный

Стеариново-канифольный флюс называют нейтральным жиром. Его используют для пайки печатных плат мобильных телефонов и других сложных радиоэлектронных устройств. Флюс удаляет оксидную плёнку металла, снимает различные инородные и оксидные плёнки во время пайки меди с использованием свинцово-оловянного припоя.

Средство нашло широкое применение не только в промышленности, но и быту. Флюс хорошо держится на любых металлических контактах. За счёт его вязкости достигаются точность дозирования материала и высокая скорость нанесения припоя.

Гель наносят деревянной палочкой, зубочисткой или спичкой. По окончании пайки оставшийся флюс смывают бензином «Калоша», изопропанолом или специальной смывкой.

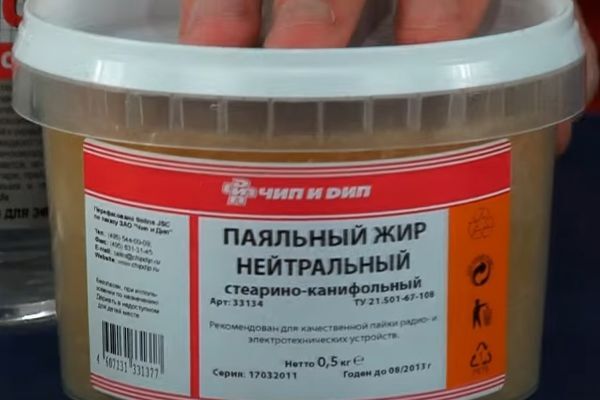

Паяльный жир нейтральный

Активный

Флюс активного действия применяют для пайки сильно коррозированных деталей из разных металлов. Средство используют для восстановления коррозированных контактов радиодеталей устройств, которые пострадали от влаги.

Плату, побывавшую какое-то время в воде, стараются максимально очистить спиртом от ржавчины. Активный паяльный флюс наносят на повреждённые ржавчиной контакты. Затем их пропаивают припоем. Остатки геля смывают тёплой водой.

Активный флюс

Особенности выбора

Чтобы определиться с выбором вида флюса, следует знать, для чего он нужен. Если планируется работать с деталями в нормальном состоянии, то достаточно пользоваться нейтральным средством.

В случае, когда нужно подготовить пайку старых радиодеталей в сложных условиях, применяют активный жир.

Обратите внимание! По окончании паяльных работ надо тщательно очистить место монтажа от флюса активного действия. Малейший его остаток может спровоцировать возобновление коррозионных процессов на плате

Аспирин и лимонная кислота

Для изготовления флюса можно использовать любые вещества, обладающие хорошими растворяющими и антиокислительными свойствами.

Это могут быть:

• спирты;
• кислоты;
• растительные и животные масла.

Простейший флюс готовят, растворив таблетку или порошок ацетилсалициловой кислоты в воде. Ацетилсалициловая кислота есть в аптечке почти в каждом доме (это самый обычный дешевый аспирина). Растворять таблетки или порошок необходимо до тех пор, пока не исчезнет осадок.

Применяют также порошок лимонной кислоты (белые гранулы).

Встречаются советы использовать лимонный сок, однако он довольно слаб, поэтому эффект от его использования будет малозаметным.

При пайке аспирином или лимонкой выделяется много газа, поэтому помещение, в котором с ними работают, должно быть оборудовано вытяжкой или хорошо проветриваться.

Вещества для изготовления

Паяльный флюс своими руками можно приготовить, используя такие вещества, как спирты, кислоты, масла различного происхождения. В них ценятся высокие антиокислительные свойства и хорошая растворяемость.

При выборе, как сделать флюс для пайки, предпочтение можно отдать самому простому веществу — ацетилсалициловой кислоте, или, как более привычно аспирину. Его без проблем можно найти в аптеке, или даже разыскать в домашней аптечке. Этот препарат имеет невысокую стоимость. Перед началом работы таблетку аспирина растворяют в небольшом количестве жидкости до исчезновения осадка.

Вместо аспирина допустимо использование гранул лимонной кислоты белого цвета. При использовании аспирина или лимонной кислоты происходит выделение значительного количества газа, поэтому помещение, где происходит пайка, должно обладать действующей вентиляцией.

Канифоль и глицерин

Жидкий флюс можно приготовить из канифоли. Прежде, как сделать флюс, необходимо с помощью деревянного молотка растолочь канифоль в мелкий порошок. От степени измельченности зависит время приготовления флюса.

Затем этот порошок, имеющий консистенцию пудры, растворить в этиловом или медицинском спирте, используя стеклянную посуду. После тщательного размешивания раствор следует оставить на некоторое время для полного растворения.

Далее для окончательного растворения канифоли в спирте следует поместить отстоявшийся раствор в горячую водяную баню, и нагревать до температуры 80 градусов. Во время нагревания раствор необходимо постоянно перемешивать, а затем дождаться охлаждения. Для пайки раствор удобно набирать шприцом.

Глицериновый флюс можно приготовить аналогическим образом, растворяя канифоль не в спирте, а в глицерине. Растолченная в порошок канифоль растворяться в глицерине будет дольше, зато сам раствор получится более густым, что сделает работу с ним более легкой. Качество состава улучшится, если сначала растворить растолченную канифоль в этиловом спирте, а смешать раствор с глицерином. Такую смесь после окончания пайки необходимо смыть.

На основе кислоты

В рекомендациях, как приготовить флюс для пайки на основе кислот, подразумевается соляная кислота, а также фосфорная. Соляную кислоту высокой концентрации необходимо развести пополам с водой. Этим раствором заливаются гранулы цинка, размещенные в стеклянной посуде.

Растворение цинка в соляной кислоте сопровождается бурной реакцией, заключающейся в значительном выделении водорода. Поэтому помещение должно быть хорошо вентилируемым. Рядом с местом работы должен отсутствовать открытый огонь.

Флюсом, полученным с применением соляной кислоты можно паять изделия из стали. При добавлении в раствор немного нашатыря появляется возможность для спаивания различных металлов и сплавов. Удачный флюс получается с применением фосфорной кислоты. Его можно применять, когда предстоит соединять изделия из нержавеющей стали.

Наносить на изделия жидкие флюсы можно тонкой кисточкой. Хранить следует в стеклянной посуде с узким горлышком, чтобы уменьшить возможность испарения.

Жировые смеси

Паяльный жир представляет интерес в основном для профессиональных сварщиков. Однако, и в этом случае возможно изготовить флюс пасту своими руками. Такое название паяльный жир получил из-за внешнего сходства с веществом животного происхождения.

Для приготовления нейтрального паяльного жира применяется смесь канифоли и стеарина. Она успешно растворяет имеющуюся оксидную пленку. Пайка с ее применением осуществляется с меньшими проблемами. У припоя увеличивается текучесть, что дает возможность его попадания в различные щели и неровности поверхностей. Благодаря хорошей растворимости такую пасту легко удалить с поверхности после окончания процесса.

Сущность нейтрального паяльного флюса заключается в том, что после того, как паяльное жало осуществляет его нагрев, он переходит в жидкую форму, и, выгорая, образует защитную пленку, функцией которой является препятствие окислению поверхности.

Другая форма пасты — активный паяльный жир. В его состав входят такие вещества, как вазелин, цинк, хлориды аммония и парафин. Такой флюс находит применение при пайке значительно окисленных поверхностей, а также металлов, которые с трудом подвергаются этому процессу.

Применение активных паяльных жиров не рекомендовано для работы с электроникой и другими деликатными видами, поскольку агрессивные вещества могут разрушить тонкие детали.

Разновидности припоев

Припой — это металлический пруток, используемый для заполнения стыков между двумя деталями. Он плавится и смешивается с основным металлом или вовсе выступает как основной металл. Может иметь различный диаметр. Изготавливается из олова, но с добавлением других металлов. Например, свинца цинка или меди. Может быть легкоплавким или тугоплавким.

Легкоплавкие

Легкоплавкие припои чаще всего используются при выполнении мелкой работы. Например, при пайке радиоаппаратуры. Также такой припой незаменим, если необходима пайка радиоэлектронных элементов.  В составе чаще всего можно встретить сочетание олова с кадмием, висмутом, свинцом или цинком.

Исходя из названия, нетрудно догадаться, что такие припои легко плавятся. Чтобы их расплавить достаточно одного небольшого паяльника. Если вам нужен припой для работы с радиоэлектроникой, то выбирайте прутки с температурой плавления до 140 градусов.

Существуют и специальные припои для лужения плат. Температура их плавления не превышает 100 градусов. За счет таких свойств лужение проходит легче и быстрее

У припоев есть свои марки но на этом мы не будем заострять внимание. Это тема для отдельной статьи

Скажем лишь, что при пайке современной аппаратуры рекомендуется использовать припой без свинца и с температурой плавления около 200 градусов. Это связано с особенностями зарубежной техники. Она изготавливается в соответствии со строгими экологическими нормами,  согласно которым свинец при пайке выделяет вредные пары.

Тугоплавкие

Тугоплавкие припои — антипод легкоплавким. Температура их плавления начинается с отметки в 400 градусов. Такие припои используются в профессиональной промышленной сварке, где необходимо заварить большие детали. В составе тугоплавких припоев можно встретить много меди, серебра, никеля или магния. Они очень прочные и толстые, поэтому их не используются в домашней пайке. Такие припои раскрывают свой потенциал при сварке тугоплавких металлов. Например, чугуна или латуни.

Припой с флюсом

Существует отдельная категория припоев — это припой с флюсом внутри. Он же припой трубчатый. Представляет собой полый пруток, в сердцевине которого содержится флюс. Пруток плавится при пайке, позволяя флюсу выделяться и выполнять защитную функцию. Яркий пример — это припой Castolin 192 FBK с флюсом и припой Brazetec Comet 3476U.

Такие припои очень удобны в работе, поскольку выполняют сразу две функции: практическую и защитную. Не нужно тратить время на нанесение флюса и его выбор. Но вы должны понимать, что такие припои не обеспечивают достаточную защиту зоны пайки. Они лишь немного улучшают качество швов. Если вам необходим безупречный результат, то лучше использовать припой и флюс отдельно друг от друга. Как два разных материала.
