Как пользоваться паяльником: рассказ о том, как правильно паять провода

Ошибка №10 Излишки припоя.

Бывает, что
при пайке электронных плат можно случайно переборщить с припоем. Либо
элементарно перепутать место пайки.

Что в этом
случае делать? Казалось бы, все просто. Достаточно заново разогреть место и
убрать все излишки олова.

Однако проделывать эту процедуру при помощи одного лишь паяльника не всегда безопасно. Дело в том, что такая чистка занимает много времени, и каждый раз касаясь компонента, вы разогреваете участок пайки все сильнее и сильнее.

В конечном итоге у вас выгорит кусочек платы, а дорожки просто расплавятся.

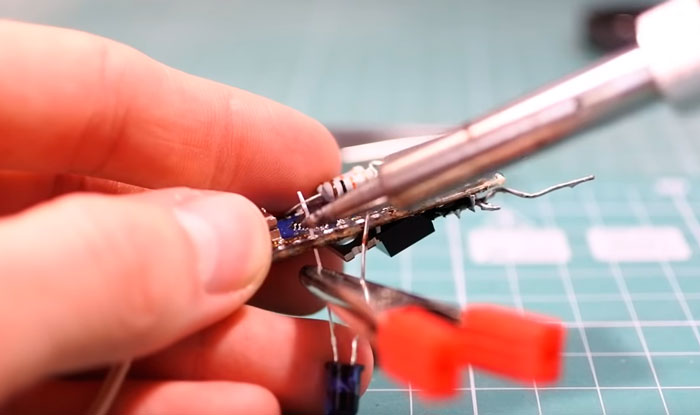

Кто-то советует
в этом месте по возможности цеплять “крокодильчик”, который должен забирать
излишки тепла на себя.

А что делать, если на плате не одна точка пайки, а несколько в ряд?

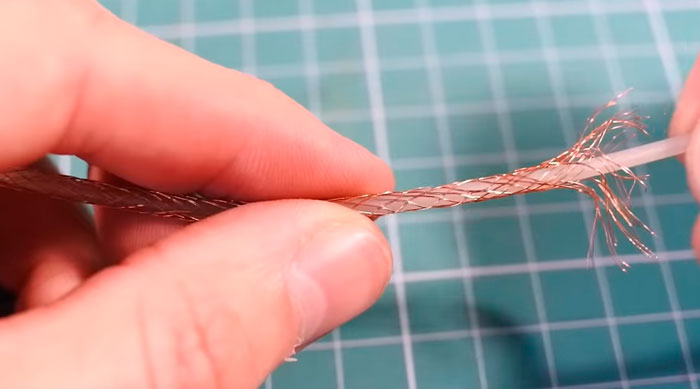

Чтобы безопасно выпаять длинный компонент, профессионалы рекомендуют использовать оплетку.

Это что-то вроде медной косички с флюсом внутри. Прикладываете ее в нужную точку, сверху придавливаете паяльником и не спеша протягивать вдоль.

При этом она впитает в себя все излишки припоя, освобождая место пайки. Есть еще и специальные оловоотсосы, но эти приспособы для тех, кто постоянно и профессионально занимается пайкой.

Для всех остальных достаточно будет и косички. В качестве нее можно приспособить медную оплетку от экранированного провода (антенный или телевизионный кабель РК).

Только перед использованием обработайте «сеточку» жидкой канифолью.

Источники — AmperkaRu, AlexGyver

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Подготавливаем жало паяльника для пайки.

И так, паяльный набор Вы купили. Первым делом надо подготовить паяльник, а именно его рабочую часть (жало

), так как для пайки пока оно не очень годится. Зажимаем его плоскогубцами, берем напильник, и начинаем аккуратно обрабатывать кончик, придавая ему форму двугранного угла приблизительно 30…45 градусов.

Кончик жала Вы подготовили, но паяльник включать еще нельзя, так как при первом включении от него идет дым и неприятный запах, это нормально. Это происходит потому, что при первом нагреве идет выгорание клейкого слоя, которым были склеены листы слюды при намотке нагревательного элемента.

Что такое пайка и в чем суть процесса

Конечным результатом пайки является соединение между собой двух металлических элементов. Сам процесс спаивания обеспечивается независимым металлом с гораздо более низкой температурой плавления. Именно этот металл выполняет функцию припоя.

Каждый способ пайки основывается на принципе прогрева металлических элементов в точке соединения. Температура прогрева должна превышать температуру, при которой плавится металл, используемый для припоя. В подобном режиме металл припоя, будучи расплавленным, свободно затекает в промежутки и щели между деталями, проникая частично даже в саму металлическую структуру. После застывания в данном месте происходит образование механической связи и электрического контакта.

Существует два основных условия, без соблюдения которых решение задачи, как правильно паять будет просто невозможно:

• В точке спаивания элементы должны быть максимально чистыми. Соединение с поверхностью осуществляется на молекулярном уровне, и даже небольшая грязь или пленка окисла значительно снизит надежность контакта. Вполне возможно, что детали вообще не соединятся.
• Соблюдение температурного режима, о котором говорилось ранее. В случае недостаточной разницы температур, кристаллическая решетка припоя не сможет нормально сформироваться из-за термической усадки во время застывания.

Медь и ее сплавы хорошо соединяются традиционными припоями. Они годятся для стали, алюминия и других металлов. Единственным серьезным ограничением считается пайка крупных металлических деталей из-за невозможности их прогрева до нужных температур.

Чаще всего припой состоит из оловянно-свинцового сплава, в котором может содержаться различное количество олова. Процент содержания отображается в маркировке, например, ПОС-40 или ПОС-60. От этого показателя зависит и температура плавления, составляющая для первого припоя – 235 градусов, а для второго – 183 градуса. Еще ниже температура плавления припоя ПОСВ-33, состоящего из олова, свинца и висмута. Для соединения алюминиевых деталей требуются специальные припои с высокой температурой плавления.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Правильный набор для пайки

С основным инструментом определились. Кроме собственно паяльника, необходим определенный набор сопутствующих материалов и приспособлений.

Набор паяльных пренадлежностей

• Устройство для снятия изоляции, или монтажный нож. Особых критериев нет, главное – чтобы жилы при зачистке не обрывались. Также надо иметь нож для снятия лакового покрытия с оголенных жил;
• Флюс. Его выбор — это почти религия. Делают из самых разных материалов, он может быть твердым, желеобразным или жидким – назначение одно. Точнее два: очистить поверхность и не дать образоваться окислу.

Различные флюсы для пайки

Наиболее удачный вариант – банальная сосновая канифоль. Единственный недостаток – слабая текучесть (в нашем случае должна проникать в скрутку), и при перегреве образуется нагар. Подробно о том, как паять канифолью и оловом.

Многие пользуются паяльным салом. Отдать предпочтение какому-то варианту бессмысленно. Всякий кто знает, как работать с паяльником – имеет в арсенале любимый флюс.

• Паяльные тиски. Приспособление очень полезное. Их необходимо либо купить, либо изготовить самостоятельно;
• Именно при пайке проводов чаще всего не хватает третьей руки. Да и сам объект нагревается настолько сильно, что лучше закрепить его в стороннем держателе;
• Подставка для паяльника. Обязательный атрибут радиолюбителя. Изготовьте ее из любого негорючего материала. Главное – чтобы паяльник не лежал на столе включенным, а тем более – не скатился вам на колени или на пол;
• Губка для очистки жала. Подойдет любая несинтетическая плотная ткань, смоченная мыльным раствором. Хороший вариант – сукно, прибитое на деревянный брусок.

Что такое канифоль

Канифоль (полное название колофонская смола) представляет собой стекловидное твердое вещество, похожее на янтарь, которое получают из очищенных особым способом смол хвойных деревьев. Она абсолютно не растворяется в воде, но легко растворима в спирте, ацетоне, бензине.

Помимо основного названия, к нему добавляют слова, по которым можно понять, каким способом ее получили: сосновая (гарпиус), таловая, экстракционная и т.д. От способа получения, исходного сырья и химических добавок в составе зависит температура размягчения и плавления канифоли (от 50 до 130 °C).

Получила свое название канифоль от античного города Колофон (Kolophon), где «смола для смычков» изготавливалась и продавалась в больших количествах. О применении канифоли при спайке речи не шло, тогда не было ни такого процесса, ни деталей, нуждающихся в подобном соединении. Канифоль активно использовалась в самых разных житейских ситуациях. Ею смазывали стрелы для лука и смычки музыкальных инструментов. Заполняли щели между досками и пропитывали корпуса кораблей, использовали при изготовлении смазочных материалов.

Материалы для пайки

Работа паяльником невозможна без расходных материалов – припоя, флюса. Если при сварке происходит соединение двух материалов путем частичного их расплавления и последующего сплавления друг с другом, то при пайке соединение осуществляется за счет возникновения связи между соединяемым материалом и материалом припоя, образующего шов.

Припои могут быть разными по составу (по применяемым материалам и их соотношению). Состав сплава зависит от вида соединяемых материалов и требований к температурному режиму пайки.

Флюсы так же могут быть разными – твердыми и жидкими, кислотными и бескислотными. Ими пользуются в зависимости от типа материала и условий пайки.

5 советов по созданию надежной пайки

К ним относят:

1. Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
2. Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
3. Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
4. Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
5. Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

Основные принципы и правила проведения паяльных работ

Для того чтобы понять и выяснить, как правильно пользоваться паяльником для пайки проводов, необходимо иметь минимальный набор инструментария:

• Паяльник, желательно электрический от основного источника питания сети 220 вольт.
• Олово или иной взаимозаменяющие припои.
• Канифоль.

Мощность паяльника должен быть не более 40 Ватт, сеть питания стандартная- 220 Вольт. Для бытового использования вполне достаточно такой мощности прибора. Готовый припой понадобиться для качественного соединения деталей и узлов. В качестве основных компонентов припоя используем олово с компонентами свинца, а также традиционную канифоль. В розничной сети продаются готовые трубки, с расположенным внутри составом или специальная проволока. Последний вариант признан самым эффективным и лучшим по многим параметрам производительности.

Работа с припоем

При достаточном нагреве расплавленный припой должен стать текучим. При мелких работах можно взять на жало инструмента каплю сплава и перенести ее на соединяемые детали. Но удобнее пользоваться тонкой проволокой (прутком) разного сечения. Часто внутри проволоки содержится слой канифоли, который помогает правильно паять паяльником без отвлечения от процесса.

При таком способе горячим инструментом прогревается поверхность соединяемых проводников или деталей. Конец прутка припоя подводят к жалу и немного (на 1-3 мм) просовывают под него. Металл моментально плавится, после чего остаток прутка убирают, а припой греют паяльником, пока он не приобретет яркий блеск.

При работе с радиодеталями нужно учитывать, что нагрев для них опасен. Все операции выполняют в течение 1-2 секунд.

Во время пайки соединений одножильных проводов большого сечения можно использовать толстый пруток. При достаточном нагреве инструмента он тоже плавится быстро, но распределять его по спаиваемым поверхностям можно медленнее, стараясь заполнить все выемки скрутки.

Как правильно паять провода

Несмотря на то, что при хорошем качестве припоя можно делать пайку внахлест, лучше будет предварительно сделать скрутку. Так и прочность, и электрический контакт будут надежней.
Варианты скруток на схеме:

Варианты скруток проводов при пайке

Если провод одножильный, после облуживания делается скрутка и производится пайка. Многожильный провод можно сразу после зачистки скрутить, а затем спаять. Жало паяльника должно иметь контакт с проводом, максимально возможной площади, для обеспечения прогрева.

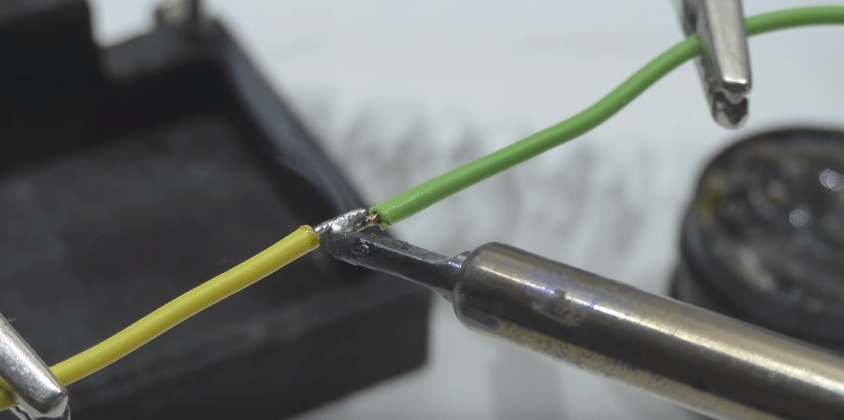

Хорошая пайка получается, если соединение греется паяльником, а припой подается в рабочую зону отдельно. Тогда не придется отрывать жало от места нагрева для забора очередной порции олова.

Правильная пайка проводов

Как только вы увидите «закипание» припоя, и он заполнит все полости – можно убирать паяльник.

ВАЖНО! Нельзя перемещать провода до появления матового налета на олове, свидетельствующем о «схватывании» спайки.

Качественно пропаянное соединение выглядит так:

Качественная пайка проводов

Нигде не видно голого металла, поверхность припоя гладкая, без раковин, ровного матового оттенка.

ВАЖНО! По окончании пайки не забудьте изолировать провода.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

• Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
• Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
• Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
• Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
• Максимально качественной спайки можно добиться при использовании припоя с канифолью.
• Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
• Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
• Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
• Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
• При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Источники

• https://www.rmnt.ru/story/instrument/kak-pravilno-pajat-pajalnikom-instruktsija-dlja-chaynikov.1256556/
• https://pochini.guru/sovety-mastera/kak-pravilno-payat-payalnikom
• https://elektroznatok.ru/tools/pajka-payalnikom
• https://Elektrik-a.su/kabeli-i-provoda/dlya-prokladki/pajka-provodov-239
• https://YaElectrik.ru/elektroprovodka/kak-payat-provoda
• https://tokar.guru/instrumenty/payalniki/kak-pravilno-polzovatsya-payalnikom-s-kanifolyu-uchimsya-payat.html

Как облудить необгораемое жало

Обычное медное жало имеет недостатки: оно понемногу выгорает, требуя частого повторения вышеописанных процедур по очистке. С него невозможно убрать весь припой, что требуется для пайки корпусов некоторых микросхем.

Этих недостатков лишены необгораемые жала, поверхность которых покрыта слоем никеля. Но за ними нужен особый уход. Слой покрытия тонкий, его нельзя царапать. Поэтому никелированные жала нельзя чистить напильником, надфилем и даже наждачной бумагой. Нельзя даже стряхивать с них припой ударами о подставку паяльника. Если слой покрытия будет поврежден, то из-под него будет вымываться медь и жало придет в негодность. Поэтому и облудить его так, как медное, не получится.

Для того, чтобы залудить необгораемое жало, потребуются:

• кусок хлопчатобумажной ткани (можно использовать старое полотенце);
• канифоль;
• припой.

Ткань нужно обильно смочить в воде и отжать, а в баночку с канифолью кинуть небольшой кусочек припоя. Прогреть паяльник, затем энергично потереть его жалом о мокрую ткань, стирая окислы. Затем быстро окунуть его в канифоль, расплавляя в ней кусочек припоя. Жало лудится в среде канифоли, которая растворяет остатки окислов. После этого его нужно протереть о ту же ткань, что использовалась вначале.

Для очистки необгораемых жал в процессе работы предназначены специальные целлюлозные губки, которые продаются в магазинах электроники. Губку перед использованием нужно пропитать водой, отжав излишки. Лучше использовать глицерин, при этом она не будет высыхать. При работе нужно периодически протирать жало паяльника о губку, удаляя окислы и излишки припоя.

Еще можно использовать для этих целей проволочную губку (мочалу) из латуни или меди. Ее также продают в радиолюбительских магазинах. Подойдет и мочалка для мытья посуды из нержавеющей стали, но только мягкая, чтобы не царапала жало.

Но все эти способы могут не помочь, если паяльник с необгораемым жалом перегревается. Его температура не должна превышать 300 ˚С. Поэтому использовать их стоит только в паяльниках, имеющих регулировку температуры со стабилизацией.

Регуляторы мощности здесь не помогут, так как трудно подобрать его режим работы. Температура в зависимости от интенсивности пайки постоянно изменяется, когда паяльник бездействует на подставке, она максимальна, когда плавит припой – понижается. Напряжение в сети тоже может изменяться и влиять на температуру. В керамических паяльниках и паяльных станциях организована регулировка с использованием датчика, встроенного в паяльник. Начальная температура задается пользователем, а устройство управления ее поддерживает без его участия. Также не рекомендуется долго держать нагретое необгораемое жало без припоя.

Еще одно достоинство необгораемых жал, предназначенных для керамических паяльников и паяльных станций – они съемные и легко меняются. Производителями выпускается широкий ассортимент жал различной формы и размеров, предназначенных для выполнения разных видов работ. Владельцам паяльников с нихромовым нагревателем приходится идти на ухищрения, чтобы сделать их универсальными: придумывать какие-то вставки, наматывать на жало толстую медную проволоку. Это не делает процесс пайки удобнее, скорее – наоборот. А если вспомнить, что поменять жало у такого паяльника порой не так-то просто, то об использовании различных форм греющих поверхностей для него стоит позабыть совсем.

Технология паяльных работ

Используемые для пайки устройства бывают четырех видов: электрические, индукционные, газовые, термовоздушные. В электропаяльниках имеется нагреватель спирального или же керамического типа, газовые работают при помощи горелки, а термовоздушные используют воздушный поток. К наиболее применяемым относятся электропаяльники, которые весьма удобны в пользовании и доступны. Они подразделяются по мощности, определяющей выделение теплового потока на контактирующие детали.

Пайка электронных элементов проводится электропаяльниками мощностью до 40 Вт, а для тонкостенных деталей применяются приборы порядка 80-100 ватт. Более массивные приспособления применяются для работы с металлом, имеющем толщину стенки от 2 мм. К таким инструментам относятся паяльники молоткового типа мощностью свыше 250 Вт. На выбор электропаяльника влияет и теплопроводность обрабатываемого изделия.

Паяльный процесс использует способность расплавленного металла хорошо растекаться. Этот способ соединения делает детали неразъемными, объединенными слоем припоя после застывания горячей массы. От качества выполненной спайки контактов зависит величина электрической проводимости. Чтобы узнать, как работать паяльником, рекомендуется просмотреть соответствующее видео, а также изучив инструкции по работе с этим электроприбором.

Соединение деталей методом пайки возможно при соблюдении двух условий:

• чистота места спайки;
• соблюдение температурных условий.

Чистота места спайки

Наличие оксидной пленки на ножках радиодеталей помещает присоединению к поверхности припоя. Этот процесс происходит на атомном уровне, поэтому наличие загрязнений не обеспечит его надежное прилипание к элементам. Для предотвращения возникновения оксидной пленки используются флюсы. Для того чтобы понять, как правильно паять с канифолью или кислотой, ознакомьтесь с технологией их применения.

Соблюдение температурных условий

Перед тем как начинать пайку, необходимо определиться с выбором сплава под используемые элементы. Температура, при которой припой переходит в расплавленное состояние должна быть ниже допустимой спаиваемых деталей. Особенно это касается алюминиевых соединений, а также элементов с большой усадкой при застывании, что мешает нормальному кристаллическому формированию припойной массы.

Изготовление в домашних условиях

Канифоль можно изготовить самостоятельно. Подходит смола всех хвойных деревьев, но лучше брать сосновую. Можно прогуляться по хвойному лесу, прихватив с собой емкость для смолы, скребок, ложку или нож.

Для добычи смолы годится только то дерево, которое достигло 30 см в диаметре. Известно, что взрослое дерево сосны вырабатывает не более двух литров смолы в год. Учеными было доказано что смола — это не сок, необходимый для нормальной жизнедеятельности растения, а средство для заживления его ран.

Достаточное количество смолы можно получить на лесозаготовках, где она выступает на спиленных деревьях и на пнях, или обратиться на пилораму. Смола часто появляется на свежих пиломатериалах. Смолу нужно соскрести скребком или ложкой в металлический котелок или банку.

Заполненную смолой емкость нужно поставить на огонь. Эту процедуру имеет смысл проводить на открытом воздухе так как смола при нагревании будет плавиться и кипеть, выделяя пары скипидара. Содержимое котелка нужно периодически помешивать, удаляя пену и мусор. Нагревать смолу нужно до тех пор, пока она не перестанет кипеть и не прекратится выделение паров.

После прекращения кипения в котелке останется густая прозрачная масса характерного желтого цвета, похожая на янтарь. Ее нужно разлить по формам и дать остыть. Формы лучше изготовить из картона или жесткой бумаги. Можно использовать и пластиковые емкости, но из картонной готовую канифоль проще доставать. Если в получившейся канифоли видны вкрапления мусора, то ее можно профильтровать через мелкую металлическую сетку.

Типы припоев

Для пайки электропаяльниками применяются припои низкотемпературные марки ПОС. Эти оловянно-свинцовые материалы имеют вид металлических прутков. Согласно ГОСТ эти твердые сплавы имеют различное содержание олова в своем составе. В зависимости от этого выполняется их маркировка (ПОС-61, ПОС-40, ПОС-30). Помимо них, выпускаются бессвинцовые и прочие составы для пайки нетоксичного типа. Они имеют более высокую температуру плавления и обеспечивают высокую твердость соединения.

Некоторые сплавы имеют низкую температуру растекания и применяются для радиоэлементов и микросхем многочисленных плат, особо чувствительных к перегреву. К активно используемым относятся и оловянно-серебряные составы типа ПСр, а также олово в чистом виде. Для многочисленных спаиваемых деталей существуют таблицы с применяемыми для их соединения компонентами.

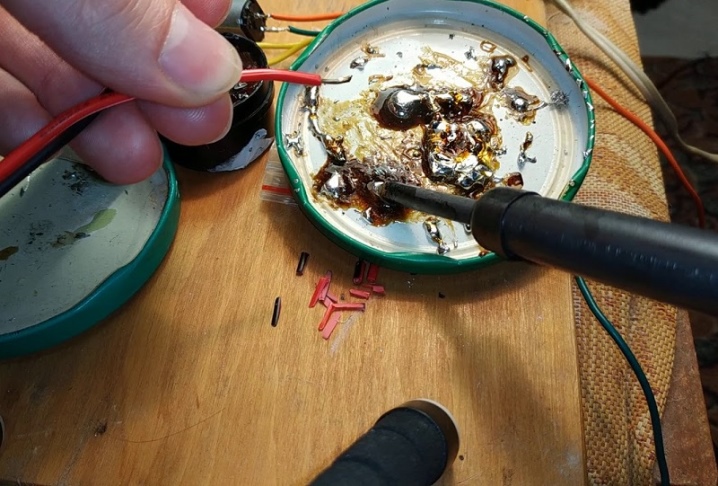

Как пользоваться?

Невзирая на кажущуюся простоту, важно знать, как правильно пользоваться паяльником. Весь процесс пайки с применением в качестве флюса любой из разновидностей канифоли в общих чертах можно представить следующим образом:

• тщательная очистка спаиваемых поверхностей (механическая), если речь идет о схемах, то требуется убрать с платы частицы мусора и пыль;
• разогрев паяльника;
• прогрев места пайки;
• обработка жала паяльника флюсом (канифолью);
• обработка канифолью соединяемых поверхностей;
• лужение с припоем;
• непосредственно само соединение и покрытие стыка припоем;
• охлаждение спайки.

Опытные специалисты настоятельно рекомендуют обращать внимание на несколько важных моментов

Канифоль с учетом ее характеристик имеет способность, растворяя пленки оксидов, частично восстанавливать последние до состояния металла. Данная функция актуальна при наличии существенных загрязнений соединяемых поверхностей.
Несмотря на то что температура размягчения описываемого флюса составляет 55-70 градусов, рекомендуется разогревать его до 100-130 градусов.
Необходимость и степень прогрева спаиваемых поверхностей определяется в первую очередь их размерами. При соединении проводов небольшого сечения или при монтаже схем данный шаг можно смело пропустить. Однако стоит учитывать, что на холодной поверхности канифоль и припой очень быстро остынут. В итоге будет тяжело добиться растворения окислов и необходимого растекания металла.
При первом или редком использовании паяльника перед началом работы по его жалу нелишним будет пройтись металлической щеткой или же мелкой наждачкой. Однако подобные меры будут актуальными в самых крайних, запущенных случаях. Чаще всего достаточно просто хорошо прогреть инструмент, качественно обработать жало канифолью и покрыть припоем (залудить). После незначительного перерыва в работе лужение жала не понадобится
Его можно просто опустить в канифоль и начать паять.
Особое внимание следует уделить подготовке поверхностей

В процессе предварительного прогрева, если таковой необходим, важно принимать во внимание как размеры соединяемых элементов, так и габариты жала паяльника
Предварительно поверхности надо жестко зафиксировать в том положении, в котором они будут спаиваться. Затем они при необходимости прогреваются и покрываются канифолью

Следующий шаг – это непосредственно нанесение расплавленного припоя и монтаж. После останется остудить место спайки, и смыть остатки флюса.

Отдельно есть смысл рассмотреть использование припоя с канифолью. Речь идет о прутках, смотанных в небольшие бухты. Они представляют собой тоненькие оловянно-свинцовые трубки, внутри которых находится канифоль. В процессе пайки такие прутки используют в качестве присадочного материала. На начальном этапе паяльником разогревают соединяемые элементы, а потом вводят трубку припоя с канифолью в зону пайки. Шов лудится одновременными движениями присадки и паяльника. Стык равномерно покрывается плавящимся припоем одновременно с флюсом, что само по себе существенно ускоряет и упрощает весь процесс.

Подобный способ актуален в тех случаях, когда отсутствует необходимость в предварительной обработке соединяемых деталей. Выполняя описываемые работы, следует всегда помнить о технике безопасности

Важно учитывать, что процесс пайки неизбежно связан с несколькими вредными факторами. Одним из ключевых моментов в данном случае можно назвать потенциально опасные испарения (канифольный дым, пары олова и свинца)

Талловая

Эту разновидность канифоли можно назвать побочным продуктом. Дело в том, что речь идет об отходах сульфат-целлюлозного производства. Сырьем для получения данного вида паяльного флюса является сульфатное мыло. При этом выделяют несколько с учетом характеристик и свойств материала. Кстати, высший из них по своим эксплуатационным показателям очень похож на живичную канифоль.

Экстракционная

Этот тип канифоли получают методом экстрагирования с использованием, как правило, бензина и хвойной древесины. От живичной она отличается более темным оттенком и более низкой температурой размягчения. Последняя варьируется в диапазоне от 52 до 58 градусов. Кислотное число экстракционного флюса для пайки составляет около 15 при содержании жирных кислот до 12%.

Живичная

Название данной разновидности канифоли появилось с учетом исходного сырья для ее получения. Речь идет о соке (живице) деревьев хвойных пород. В подавляющем большинстве случаев в качестве исходного материала используют именно сосну. Во многом это обусловлено ее доступностью. Главной отличительной чертой живичного флюса является отсутствие в нем жирных кислот.
