Способы пайка медной трубы

Пайка труб из меди – технология процесса

Прежде чем приступать к пайке медных труб, необходимо приготовить фитинги, инструменты, расходные материалы. Вторым этапом будет подготовка деталей к соединению. После этого начинают сам процесс пайки.

Инструменты и материалы

Для подготовки трубы и проведения пайки соединения могут понадобиться:

Труборез – для нарезания необходимых фрагментов трубных материалов

Для качественного соединения медных деталей использование профессионального трубореза крайне важно – он позволяет отрезать материал без его деформации.
Газовая горелка с узконаправленным пламенем – то, при помощи чего осуществляется нагрев места соединения, непосредственно пайка. Принципиально важно чтобы горелка была оснащена функцией автоподжига

Лучше купить недорогую горелку с пьезозажигалкой, чем брендовую модель без этой системы.
Если монтаж будет проводиться в помещении, где запрещено использование открытого пламени, то приобретите электрический паяльник для пайки медных труб. Его можно использовать при любом виде пайки.
Труборасширитель (экспандер), если вы собираетесь обойтись без фитингов. Этот инструмент позволяет расширить диаметр трубы для соединения в раструб. Кроме этого расширитель используют для поднятия и загиба наружу кромки просверлённого отверстия. Такой приём применяют при необходимости сделать отвод на патрубок меньшего диаметра.
Трубогиб или иное приспособление для безопасного изменения конфигурации трубы. Актуально для отожжённых материалов.
Железный ёршик для шлифовки внутренней части трубы (отрезанного фрагмента) от заусениц.
Наждачную бумагу для зачистки внешней стороны соединения от заусенец
Для разметки будущих коммуникаций дополнительно будут нужны: маркер, линейка, уровень.

Рекомендуем ознакомиться: 5 способов соединения металлопластиковых труб

Пайка предполагает использование припоя и флюса – расходных материалов. Полный список необходимого выглядит так:

припой, в зависимости от выбранного метода;
флюс для обезжиривания и подготовки места соединения к качественному монтажу;

Припой для меди представляет собой сплав олова с небольшим количеством более благородных , твёрдых металлов.

Флюс – это химически агрессивное соединение, которое очищает «зону деятельности» паяльника от окислов, следов жира. Купить его можно в удобной упаковке, где кисточка вделана в крышку. Производители предлагают пастообразный и жидкий флюс.

При выборе флюса руководствуйтесь тем соображением, что использовать его следует крайне аккуратно, в минимальных количествах. Излишки флюса удаляйте как можно более полно – оставшееся в зоне соединения агрессивное вещество, способно быстро привести в негодность соединение.

Подготовка

Подготовительный этап включает в себя:

нарезание трубных сегментов согласно проекту;
зачистку внешней и внутренней стороны среза от неровностей, заусенец, возможного налёта;
расширение внутреннего диаметра принимающего отрезка;
обработка флюсом контактирующих объектов.

Пайка

Соединение медных деталей происходит всегда внахлёст. Рекомендуемая глубина раструба должна быть не менее 5 мм. Идеальная должна один в один совпадать с диаметром соединяемых частей.

Уникальность пайки медных труб заключается в том, что он основан на капиллярном эффекте, который возникает в узких щелях. Говоря простым языком, расплавленный припой автоматически втягивается в зазор между стенками и равномерно распределяется по всему объёму.

Алгоритм пайки:

Части соединения вставляют одно в другое.
Включают горелку на полминуты и подносят припой. Горелку держат одной рукой, припой – другой.
Припой растекается и автоматически (благодаря капиллярному эффекту) заполняет собой объем между стенками. Пайка завершена.
Изделие оставляют остывать при комнатной температуре.

Сборка самодельной газовой горелки

Правильно собранная самодельная газовая горелка может заменить покупную при небольших объемах работ. Для изготовления инструмента своими руками нужны следующие детали:

латунная трубка Ø 15 мм;
деревянные бруски для ручки;
кусок латуни для форсунки;
регулировочный вентиль.

Латунную трубку следует вставить в ручку перпендикулярно, если она ровная. Согнутая монтируется в одной оси с рукояткой. Сверло должно иметь диаметр Ø 15 мм. Им просверливается отверстие в деревяшке, трубка вставляется и фиксируется эпоксидной смолой.

Отверстие форсунки должно быть 0,1 мм. Его следует просверлить сверлом 0,2–0,3 мм. Затем деталь зажимается в тиски, и торец клепается легкими ударами, пока отверстие не сузится до нужного размера. На другой стороне нарезается резьба для ввинчивания в трубку.

На трубке, возле ручки устанавливается регулировочный винт. На конце нарезается резьба для присоединения штуцера или шланга газового баллона.

Инструмент для монтажа и пайки медных материалов

труборез – этот инструмент должен быть очень качественным, так как медь относится к мягким материалам, которые деформируются при малейшем нажиме; фаскосниматель – заусенцы не должны мешать одной трубе войти в другую; труборасширитель – так как в системе все трубы имеют одинаковый диаметр, при соединении конец одной из них необходимо расширить; ершик и щетка – зачистить внутреннюю поверхность труб; уровень, молоток, рулетка и маркер; газовая горелка с узко направленным пламенем – применяется для низкотемпературной пайки (менее 450°С) с оловянным припоем. Работает от газового баллончика пропан-бутан, которого достаточно на несколько сотен стыков. Труба нагревается за несколько секунд; электрический паяльник для медных труб – питается от сети, применяется в местах, где невозможно работать с открытым пламенем. Паяльник обычно оснащен сменными графитными электродами и прижимными клещами. Можно использовать как твердый, так и мягкий припой; флюс – для обработки очищенной поверхности труб, повышает адгезию припоя; Твердоплавкий припой – продается в виде проволоки с диаметром 3 мм

При выборе следует обратить внимание на наличие в составе свинца. На упаковке должна быть надпись «без свинца» («lead free); Легкоплавкий припой – с добавлением к олову меди, серебра, висмута и др., применяется для пайки с температурой ниже 425 °С

Различия по уровню термической обработки

Припои для пайки медных труб различаются по температуре плавления на низко-, средне- и высокотемпературные расходные материалы.

Мягкий припой для медных труб

Компоненты, которые плавятся при низкой температуре, не способны изменить начальные параметры медных элементов, потому что их нагревают только до 150-450 °C. Низкотемпературные припои позволяют создать аккуратное и не очень прочное соединение.

Используется такой расходный материал при монтаже водопровода и систем отопления, на которые не действуют большие нагрузки. С помощью низкотемпературных соединяются трубопроводы диаметром 100 мм, если по ним перемещается вода, нагретая не выше 130 °C.

Расходные материалы, плавящиеся при средней и высокой температуре, позволяют надежно соединить медные детали. Они начинают размягчаться при 450 °C. Верхним порогом температуры плавления является 1110 и 1850 °C в зависимости от вида расходника.

С их помощью создаются прочные швы, устойчивые к повреждениям механического характера и переносящие влияние высоких температур. Поэтому они применяются во время монтажа систем с газом, частных и централизованных сетей отопления.

Технология пайки и инструменты

Медные трубы имеют множество достоинств, которые положительно их выделяют среди остальных металлических собратьев:

Медь не поддается коррозийным процессам. Это является весьма важным фактором при выборе материала для разводки канализационной системы. Благодаря этому качеству её часто применяют также для установки на дом в качестве водостока;
На таких трубопроводах практически не собираются минеральные наросты, которые часто забивают стальные магистрали;
Медные трубы очень долговечны. Они отлично переносят воздействие низких температур, не трескаются при замерзании воды внутри них и поддаются монтажу в труднодоступных местах.

Перед началом термического воздействия нужно знать о некоторых особенностях установки и пайки медных разветвлений. Во-первых, этот процесс производится только при использовании специального оборудования. Во-вторых, канализация из этого материала имеет стенки разной толщины. Предварительно нужно узнать, каков тот индекс, чтобы определить, какой будет температура спайки.

Для пайки медных труб водоснабжения нужно подготовить следующее оборудование и материалы:

Припой;
Флюс;
Фитинги (ГОСТ Р 52922-2008);
Абразивную бумагу и щетки;
Газовую или электрическую горелку.

Припой или горелка для пайки медных труб продается в магазинах сантехники, инструмент (газ и электро) находится в разделе электротоваров. Существует несколько типов паяльников: простые, с автоматическим зажиганием (пьезорозжигом) и работающие на газовых горелках. Горелки еще классифицируются по типу используемой газовой смеси, она может быть с азотом, пропаном и другими газоразрядными смесями:

Пропан-кислород;
Пропан-бутан;
Пропан с ацетиленом;
Индукционная.

Небольшие коммуникации можно паять и феном, который используется для сварки пластиковых магистралей.

Фото — фитинг

Также есть еще вариант провести соединение канализации типа Сплит холодной пайкой, тогда Вам не понадобится сварочный аппарат. Для таких креплений используется специальный состав, к примеру, BCuP. Мягкая запайка с использованием этого состава получается прочная и имеет достаточно аккуратный шов.

Фото — капиллярная пайка

Виды пайки:

Низкотемпературная. Она более безопасна и может использоваться даже в электрических холодильных установках, для ремонта радиаторов, починке труб кондиционера и т. д.;
Высокотемпературная. Производится на температуре от 450 градусов, известна прочностью получаемых соединений, но при этом во время проведения работ выжигается медь.

Для систем отопления всегда выбирается второй вариант, в то время как для холодного водообеспечения — первый. Также низкотемпературная пайка используется на небольших диаметрах коммуникаций – до 40 мм.

Фото — газовая горелка

Стоимость аппаратов, которыми проводится пайка стандартных медных труб варьируется от 6000 рублей до нескольких десятков, цена зависит от марки и типа устройства. Купить паяльник или переносной пост пайки для ремонта канализации можно во всех городах Москве, СПб, Екатеринбург и т. д.

Видео инструкция по пайке

Соединения связывающим обжимом под высокое давление

Достижения в технологиях связывающих обжимных соединений и в разработках материалов для уплотнительных колец, позволяют применять соединения связывающим обжимом для систем высокого давления. Однако системы высокого давления требуют применения несколько иной конфигурации прессовых губок.

Результат изготовления соединительного узла техникой двойного обжима на 360º

Соединения связывающим обжимом для трубопроводов низкого давления, технологических трубопроводов и линий сжатых газов немедицинского назначения, используют единую стандартную шестиугольную форму прессования.

Соединение с помощью связывающих обжимов под более высокие давления требует использования специально разработанных пресс-фитингов и зажимных губок для обеспечения двойного обжима фитинга на 360°.

Пайка медных труб с применением медно-фосфорного припоя

Используя твердый припой, для качественного соединения труб, следует подобрать оптимальный вид пламени. Если пламя горелки сильно уменьшается, то это свидетельствует о слишком большом содержании газообразного топлива в газовой смеси. Быстрее нагревает и очищает поверхность металла незначительно уменьшающееся пламя. Если факел пламени горелки ярко синего цвета и средней величины, то это свидетельствует о том, что газовая смесь содержит равное количество кислорода и газообразного топлива. Благодаря такой пайке металл будет нагреваться равномерно.

Если факел пламени горелки небольшой и бледно-голубого цвета, то это значит, что в газовой смеси находится много кислорода. Во время такой пайки поверхность металла будет окисляться, свидетельством чего станет появление темного налета на металле.

Гарантом надежности паяного соединения является подготовка медной поверхности. Она должна быть очищена от грязи, масла, краски и прочих веществ, которые могут препятствовать нанесению припоя на металлические поверхности.

Соединяя методом пайки две медные трубы необходимо обеспечить выполнение следующих условий:

труба меньше диаметра должна входить в трубу большего диаметра не меньше, чем на длину своего диаметра;
зазор между стенками наружной и внутренней трубы должен находиться в пределах 0,025-0,125;
прогрев выполняют равномерно по всей длине и окружности соединения;
использование горелки нужного размера с уменьшающимся пламенем. При перегреве основной металл начинает сильнее взаимодействовать с припоем, в результате, такое соединение будет иметь значительно меньший срок службы.

Припой не будет равномерно распределяться между соединяемыми трубами, когда внутренняя труба больше нагрета, чем наружная и в обратном порядке. Необходимо полностью равномерно разогревать всю поверхность свариваемых труб, только в этом случае припой будет равномерно проникать в зазор соединений.

Если пруток твердого припоя расплавится от контакта с прогретыми трубами, то это означает, что они достаточно прогреты. Чтобы улучшить процесс пайки пруток твердого припоя предварительно прогревают пламенем горелки.

Известно, что припой проникает в соединение труб под действием капиллярных сил и чтобы облегчить процесс его растекания необходимо предварительно позаботиться о чистоте поверхности свариваемых соединений и соблюдать необходимый зазор. Также следует не забывать, что припой всегда движется к источнику теплоты.

Способы паяния деталей из меди

Для соединения медных труб используется всего два способа пайки. Каждый из них используется в соответствии со спецификацией детали и характеристики. Пайка медных труб своими руками подразделяется:

При высоком температурном режиме, по-другому именуется «твердой». Показатель температуры при данном режиме доходит до 900 °. Тугоплавкий припой позволяет производить шов с показателями высокой прочности, данный способ используется при изготовлении трубопроводов, подверженных высоким нагрузкам.
Процесс пайки мягким припоем производится при температурах, начинающихся от 130 °, используется в бытовом применении при работе с трубами диаметром до 1 см. Технология подразумевает соединение путем стыковки, предварительной обработки флюс пастой.

Во время работ важно не забывать, что мощность пламени, выдаваемой горелкой может достигать 1000 градусов. Поэтому обработку стыков необходимо проводить не более 20 секунд. При нагреве мягкий припой начинает плавиться и заполнять соединение

При нагреве мягкий припой начинает плавиться и заполнять соединение

При нагреве мягкий припой начинает плавиться и заполнять соединение.

Особенности высокотемпературных соединений

При высокотемпературном способе пайки происходит обжиг металла на 700 °C и выше, что способствует размягчению металла. Для пайки используется газопламенное оборудование, способное расплавлять твердые припои. Припой состоит их медно — фосфорного состава, выпускается формой прутьев. Процессом пайки медных труб не подразумевается применение флюса, соблюдая последовательность действий, возможно грамотно заполнить стык.

Высокотемпературное соединение медных труб

Процесс начинает действие, когда плавится пруток припоя, этапы работы:

после сборки прогревается стыковочный шов;
к месту стыка подается твердотельный припой, размягчение которого производится газовой горелкой;
когда визуально подтверждено, что происходит наложение припоя на металл, трубу необходимо провернуть, проконтролировать стыковку по всему периметру.

https://youtube.com/watch?v=N9QwpYEQpUw

Основными достоинствами данного способа является высокая прочность стыка медных труб, если необходимо, представляется возможность изменить диаметр соединения меньшей стороной. Высокие температуры при эксплуатации не могут разрушить шов. Пайка твердым припоем требует определенных навыков, в процессе работы возможен перегрев, что приводит к разрушению металла.

Низкотемпературная пайка

Каждый процесс требует ответственного подхода к выполнению работ. Для нагрева используется пропановая или бензиновая горелка при использовании мягкого припоя стыковкой медных труб

Важно знать, что горелка с пьезоподжигом значительно сократит время работы, приобретение дорогих моделей без этой функции не целесообразно

Технологический процесс

В процессе важно использовать качественные аксессуары, флюс паста играет не последнюю роль в соединении. Равномерное покрытие деталей медных труб достигается использованием мягкой кисточки, после нанесения излишки удаляются тряпкой. Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев

Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев

Техника безопасности при спаивании труб из меди

Медные трубы используются как проводники жидкостей с хорошими антикоррозийными свойствами. Установка медных труб не может быть выполнена для обеспечения питьевой водопроводной водой. Медь контактирует с хлором, добавляющимся для очистки воды, может образовывать вредные для организма человека вещества. Для артезианских источников, скважин не существует опасности в использовании.

Пайка меди в перчатках

Важно пользоваться качественным инструментом, производить работы в перчатках и следить за состоянием оборудования. Теплопроводность металла достаточно высока, при нагреве одного из узлов и несоблюдении техники безопасности, возможно получить ожоги. Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка

Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка

Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка.

Преимущества медных труб

Несмотря на дороговизну трубы из меди не перестают быть популярными. Благодаря своим техническим характеристикам медные трубы по-прежнему стоят на первом месте среди аналогов. Основные преимущества медных изделий:

Они обладают бактерицидными свойствами и сделаны из экологически чистого материала;
Не боятся солнечных лучей и устойчивы к воздействию многих химических соединений;
Им не страшны высокое давление в системе и высокие температуры теплоносителя;
Медь — материал пластичный, что сказывается на лёгкости монтажа;
Срок службы труб из меди практически не ограничен.

Притом, что плюсов у медных труб много, не следует забывать об одном большом минусе — их стоимости.

Поэтому прежде, чем приступать к самостоятельной работе с медью, в частности, к пайке, не мешает узнать особенности процесса и познакомиться с необходимыми инструментами и подручными средствами.

Материалы и оборудование для пайки медных труб

Существует два способа состыковки труб из меди: высокотемпературная сварка и низкотемпературная пайка с применением фитингов. Для самостоятельного проведения работ необходимо обзавестись следующими инструментами и материалами:

трубами нужного диаметра;
фитингами;
припоем и флюсом для пайки медных труб;
трубогибом;
труборезом;
фаскоснимателем;
горелкой для пайки изделий из меди;
строительным феном;
развальцовщиком или эспандером.

Такой набор инструментов для монтажа медных труб с материалами, обеспечит возможность самостоятельно провести работы по пайке трубопровода из меди.

Монтаж начинают с подготовки труб.

Подготовительные работы

Прежде всего, следует с помощью трубореза нарезать трубы на отрезки необходимой длины и подготовить соединения для каждого узла. Даже самый недорогой ручной труборез обеспечит качественный ровный срез, перпендикулярный оси. Использование ножовки по металлу в данном случае не рекомендуется, без навыков срез обязательно будет требовать дополнительной сложной обработки.

После разрезания труб, край срезов требуется обязательно обработать фаскоснимателем, во избежание неприятностей в виде возможных неровностей. После обработки срезов приступают к монтажу, в данном случае выборе способа пайки.

Что такое пайка, и зачем она

Все очень просто: пайка медных изделий нужна там, где они применяются – в водопроводных системах и системах охлаждения воздуха – современных кондиционерах. Ее применяют для монтажа или ремонтных работ медных деталей и заготовок.

Эта технология вполне по силам домашним любителям, а результат характеризуется исключительной надежностью и удивительной долговечностью.

Скрывать не будем, стоимость медных изделий не самая низкая, но все затраты полностью окупаются. Из них можно соорудить и отопительную систему, и водопроводную, и охлаждающую: все, где нужны крепкие трубы.

Устройство газовой горелки.

Вещи из меди, конечно, можно варить. Но самым оптимальным методом их соединения давно является пайка. Суть процесса простая, как хозяйственное мыло: заготовки скрепляются за счет специального расплавленного наполнителя, который называется припоем.

Плавят припой посредством высокой температуры. После того, как стык заполняется припоем, он начинает быстро остывать, формируя тем самым крепкое соединение с герметичными свойствами.

Еще одним значительным преимуществом данного способа соединения является возможность несложного разъединения деталей, если таковое понадобится по каким-либо причинам. Чтобы сделать это, нужно всего лишь снова нагреть припой до температуры плавления.

Виды медных труб

Ассортимент и номенклатура медных труб отечественного производства достаточно обширны. Действуют следующие стандарты:

ГОСТ 617-2006, распространяющийся на тянутые или прессованные медные (и латунные) трубы круглого поперечного сечения. Сортамент рассчитан на общие условия применения. Выбор производится по внешнему диаметру и толщине стенки. Предусмотрен следующий диапазон значений: по диаметру – от 3 до 360 мм, по толщине – от 0,8 до 10 мм. Изделия выпускаются длиной от 1,0 до 6,0 м.
ГОСТ 32598-2013, который относится к медным трубам круглого поперечного сечения, используемым в водных и газовых магистралях. Изделия производятся только холодным волочением, и имеют диапазон внешних диаметров 6…267 мм, при толщине стенки от 0,5 до 3,0 мм. Такие трубы производятся в бухтах или мерных отрезках длиной наибольшей длиной соответственно 15 и 5 м.
ГОСТ Р 52318-2005. Регламентирует технические требования и сортамент медных труб, предназначенных для прокладки газо- и водопроводов. От предыдущего стандарта отличается тем, что рассматривает только бесшовные трубы, которые можно использовать в монтаже систем напольного отопления с использованием воды как теплоносителя. Имеются также незначительные отклонения по химсоставу и качеству производства (в сторону ужесточения допусков и процентного содержания примесей).
ГОСТ 21646-2003. Содержит технические требования к медным и латунным трубам (как цельным, так и сварным), которые устанавливаются в различном теплообменном оборудовании. Внешние диаметры — 6…30 мм, толщина стенки – от 0,5 до 3,0 мм, длина — 1,5…12,0 м. Такие трубы могут поставляться с одно- или двухугловыми гнутыми участками.

Особенность агрегатов импортного производства (холодильники, кондиционеры) в том, что там устанавливаются трубопроводы, изготовленные из твёрдой или мягкой меди по DIN EN 12735-1 и DIN EN 1057. По своему составу и свойствам они примерно соответствуют ГОСТ 21646-2003 и ГОСТ Р 52318-2005.

Сборка самодельной газовой горелки

латунная трубка Ø 15 мм;
деревянные бруски для ручки;
кусок латуни для форсунки;
регулировочный вентиль.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
Примеряем детали для обзора ровности стыков.
Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Этапы процесса

Рассмотрим процесс поэтапно для разных вариантов соединений.

Соединение при низкотемпературной пайке

Специалисты утверждают, что для такой работы нужно приобретать легкоплавкий припой и низкотемпературный флюс. Газовую горелку можно заправить смесью, в состав которой входят пропан, воздух или бутан.

Пламя нужно направлять строго по шву труб, перемещая по всей площади стыка. Это делается для равномерного нагревания всех участков. Не забывайте периодически промазывайте зазор припоем, постепенно он начнет плавиться. Как только пошло плавление, нужно отвести горелку, и вещество заполнит капиллярный зазор. Когда зазор полностью заполнился, деталям необходимо остыть в нормальных условиях, без перепада температур. Неостывшее соединение запрещается трогать.

Иногда не рекомендуется паять какие-либо изделия, в таких случаях отдают предпочтения сварке. Процесс практически ничем не отличается от паяния. Но перед тем как перейти к процессу сварки, ознакомьтесь с правилами техники безопасности и ходом работы. Вам понадобятся защитные очки.

Пайка высокотемпературного типа

Состав наполнителя газовой горелки меняется, теперь ее заполняют пропаном с кислородом или ацетиленом с воздухом. Разогрев не должен занимать много времени, устройство должно подавать синее пламя.

Пламя, как в случае с низкотемпературной пайкой, нужно подавать по всему стыку, меняя положение горелки. Когда металл разогреется примерно до 750 градусов, он станет темно-красного цвета. В этот момент нужно воспользоваться припоем, можно подогреть его горелкой. Однако припой в идеале должен нагреться от детали.

Изделию нужно сообщить такую температуру, при которой припой быстро расплавится и заполнит пространство между деталями. После полного заполнения нужно оставить конструкцию остывать.

Ремонт

Своими руками можно устранить возникшие неполадки в водопроводе или бытовой технике, например, холодильнике или сплит-системе.

Расслоение металла – часто встречающаяся проблема. В этом случае применяется высокотемпературная пайка, это значительно продлит срок службы системы. Нередкое явление – появление трещин на сгибах труб. Мастера рекомендуют применять низкотемпературную сварку.

В ремонте также перед началом работ необходимо очистить поверхности, иначе конструкция быстро выйдет из строя. При протечке фитинга придется вырезать эту часть трубы и впаять новую с новой муфтой. Если случилась поломка гайки или прокладки, то достаточно заменить только эту деталь.

Техника безопасности

Медь отличается высокой теплопроводностью, поэтому на руках обязательно должны быть рукавицы или перчатки, иначе ожога не избежать. Элементы берут только щипцами или защитными рукавицами.

Осторожно нужно применять флюс, следить, чтоб он не попал на тело. Иначе будет химический ожог. Если все-таки вещество попало на руки, нужно оставить работу и промыть место большим количеством мыльной воды

Если все-таки вещество попало на руки, нужно оставить работу и промыть место большим количеством мыльной воды.

Обратите внимание на одежду, в которой собираетесь выполнять работы. Это не должна быть синтетика, потому что данный материал легко воспламеняемый. Лучше выбрать одежду из натурального хлопка

Лучше выбрать одежду из натурального хлопка.

Мастера советуют новичкам перед началом работы потренироваться на обрезках труб. Так, после пары тренировок результат будет намного лучше.

Правила пайки меди

При потребности спаять медное изделие или изделие, содержащее медные компоненты, нельзя дать однозначный ответ, как и чем лучше всего это сделать. Выбор способа и инструментов зависит от множества факторов, таких как размер и масса деталей, их состав. Учитывается и нагрузка, которой должны подвергаться уже спаянные изделия. Способов пайки несколько, и лучше знать их все, чтобы при необходимости выбрать наиболее подходящий.

Пайка крупных деталей

Схема капиллярной пайки меди.

Если паять нужно массивные или крупные детали, которые нельзя прогреть до нужной температуры при помощи паяльника, используется горелка и медный припой. Флюсом в этом случае служит бура. Прочность медно-фосфорного припоя выше, чем у стандартного оловянного.

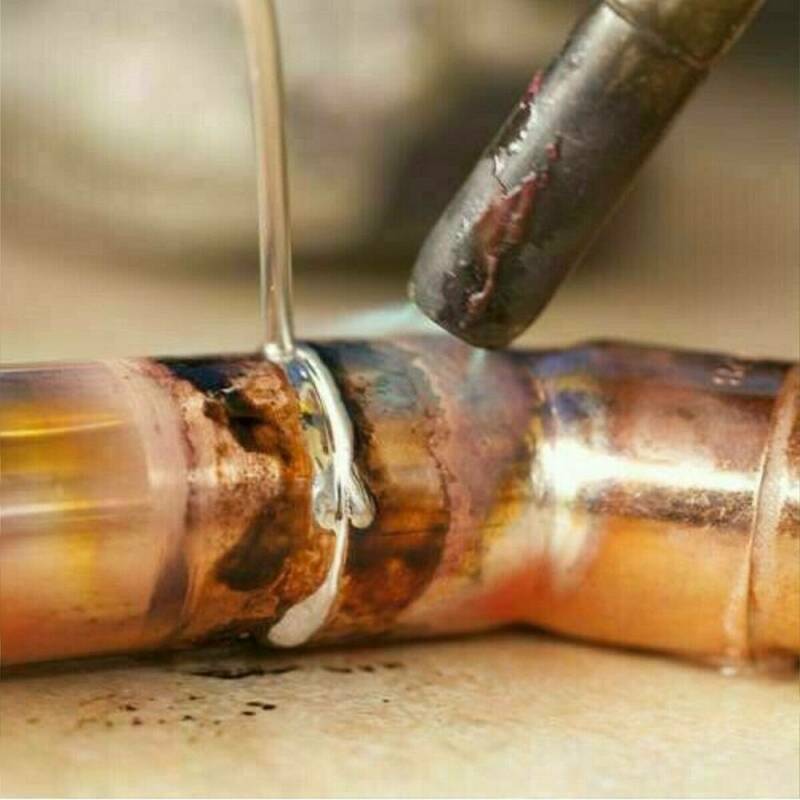

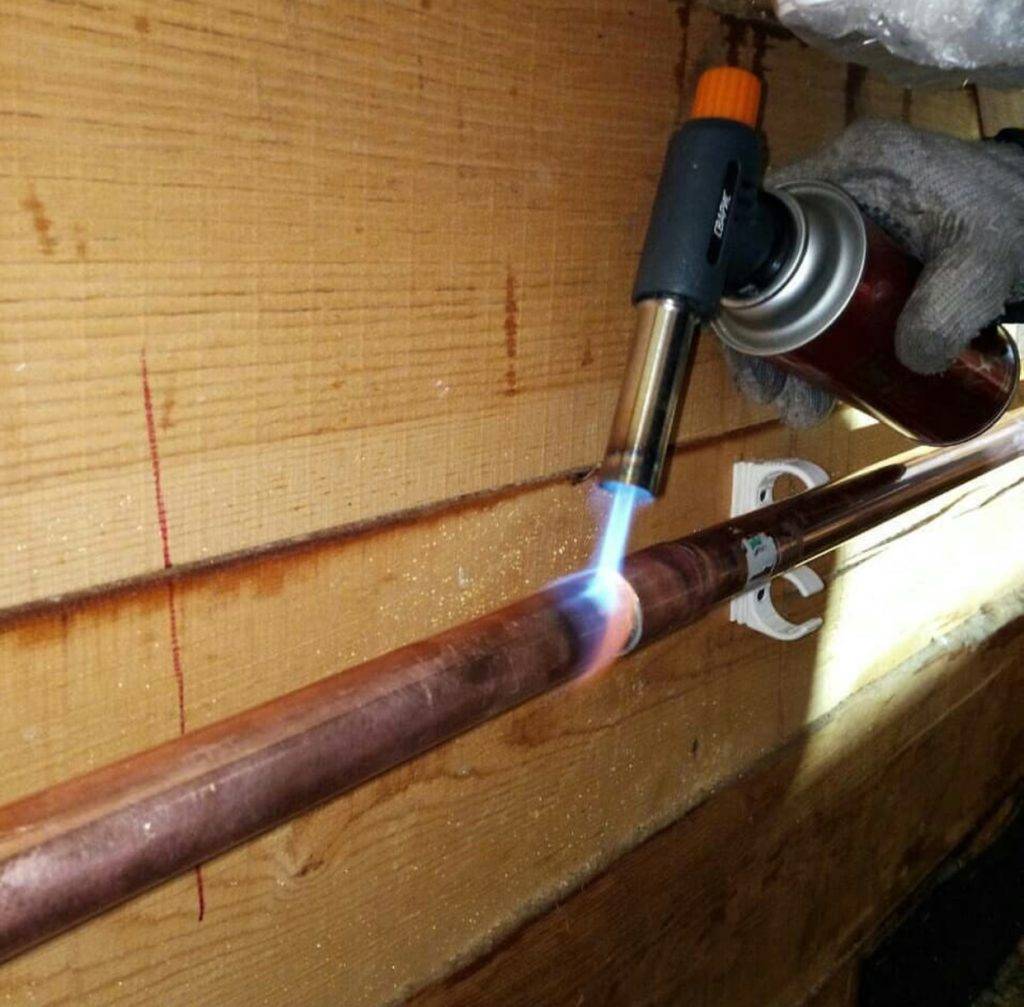

На механически зачищенную трубу или проволоку наносится тонкий слой флюса. На трубу после этого надевается фитинг, также механически зачищенный. При помощи газовой горелки место соединения греется до тех пор, пока медь, покрытая флюсом, не поменяет цвет. Флюс должен стать серебристого цвета, после этого можно вносить припой. Расплавляется припой мгновенно и проникает в щель между трубой и фитингом. Когда капли припоя начнут оставаться на поверхности труб, припой убирают.

Не следует перегревать трубы, так как это не способствует появлению большего капиллярного эффекта. Напротив, медь, нагретая до черноты, хуже поддается пайке. Если металл начал чернеть, нагрев следует прекратить.

Пайка проводов или проволоки

Чтобы спаять тонкие медные провода, нельзя использовать припой на основе хлорида цинка, так как он разрушит медь. Если никакого флюса в наличии нет, можно в этом случае растворить в 10-20 мл воды таблетку аспирина.

Схема сварки меди в среде инертных газов.

Медный же провод или детали из проволоки различного сечения могут быть с легкостью прогреты для нужной температуры при помощи паяльника. Температурный режим должен быть тот, при котором плавится припой, оловянный или свинцово-оловянный, им же и производится спайка. Флюсы должны содержать канифоль или быть изготовленными на ее основе, может быть использовано паяльное масло или даже сама канифоль.

Поверхность провода очищается от грязи и оксидной пленки, после чего детали пролуживают. Этот процесс включает в себя нанесение на разогретую медь тонким слоем флюса или канифоли, а затем и припоя, который при помощи паяльника распределяется по поверхности как можно ровнее. Детали, требующие соединения, соединяют и еще раз прогревают паяльником до тех пор, пока уже застывший припой снова не начнет плавиться. Когда это происходит, паяльник убирают и соединение остывает.

Детали можно зажать в тисках так, чтобы расстояние между ними составляло 1-2 мм. На детали наносят флюс и нагревают их. К зазору между раскаленными деталями подносят припой, который расплавится и заполнит собой зазор. Температура плавления у припоя для пайки этим способом должна быть ниже, чем температура плавления меди, чтобы детали не деформировались. Деталь остывает, затем ее промывают водой и дорабатывают при необходимости наждачной бумагой до гладкости и однородности.

Пайка посуды или запаивание отверстий в меди

При запаивании посуды пользуются чистым оловом, температура плавления которого выше, чем у припоя оловянного или с содержанием свинца. Иногда для запаивания крупных деталей используются молотковые паяльники, нагреваемые на открытом огне газовой горелки или паяльной лампы. В дальнейшем все происходит по стандартной схеме: зачистка, флюс и лужение, соединение деталей и прогревание паяльником. Именно для этого паяльника удобен припой из чистого олова.

Изнутри в фитинге, как правило, присутствует кайма, препятствующая продеванию его на трубу насквозь. Ее можно удалить при помощи грубого напильника, если фитинг нужно надеть на трубу дальше предусмотренного и запаять таким образом ненужное отверстие.

Горелки для пайки газом из баллончика

6 место – металлическая горелка под баллончик

Очень простая и узкая горелка, которая одевается на газовый баллончик. Ргулитор и узкое сопло позволяет подбираться к нужным деталям в узких местах. Пьезоподжига нет, но выглядит все качественно – кругом металл и большой регулятор подачи газа. Баллон с бутаном позволяет получать от этой горелки температуру около 1300 градусов по Цельсию.

Достоинства:

много металла, узкое сопло.

Недостатки:

нет пьезоподжига.

7 место – типовая горелка, которая надевается на баллончик

Позиционируется, как горелка для туристов и кулинарии: барбекю, тортов, суши и т.д. Конечно же может применяться для пайки, резки и сварки металлов. Пьезоподжиг и регулятор пламени присутствует. Работает горелка классически с бутаном. Корпус сделан из пластика, кожух сопла из нержавейки.

Стоимость такой .

Достоинства:

хорошо подходит для кулинарии, имеет пьезоподжиг.

Недостатки:

корпус сделан из пластика, так что нужно быть осторожным, чтобы не сломать.

8 место – горелка на баллончик с широким соплом

Латунная горелка не имеет пьезоподжиг, но умеет хорошо обжаривать барбекю и массивные металлические детали. Оранжевый Регулятор позволяет легко изменять длину пламени. Бутан из баллона разогревает пламя до 1300 градусов.

Достоинства:

хорошо подходит для кулинарии и массивных деталей.

Недостатки:

нет пьезоподжига.
