Сборка медного трубопровода методом пайки
Наибольшей герметичности можно достичь, если соединять трубы методом пайки. При выполнении работы необходимо четко соблюдать рекомендуемые правила безопасности.
Инструменты
Для сборки трубопровода методом пайки потребуется следующий набор материалов и инструментов:
- медные трубы, количество и диаметр которых определяется по схеме;
- труборез (в отсутствии устройства можно воспользоваться обычной ножовкой по металлу);
- трубогиб;
- металлическая щетка для подготовки трубы для пайки;
- наждачная бумага (используется в дополнение к щетке);
- труборасширитель – специальное устройство для увеличения диаметра одной из соединяемых труб;
- газовая горелка;
- фаскосниматель (устройство для удаления заусенцев после обрезки труб);
- флюс-состав, который позволяет произвести дополнительную чистку труб и способствует более равномерному распределению припоя;
Разновидности флюса для пайки
припой – металлический сплав, которым заполняется пространство между трубами в процессе пайки.
Разновидности припоя для разных видов пайки

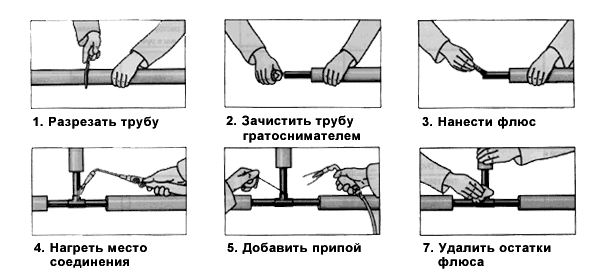

Процесс пайки
Как соединять медные трубы методом пайки? Для получения прочного соединения рекомендуется придерживаться следующей схемы:
- нарезаются трубы. Длина каждого участка трубопровода должна соответствовать схеме, в которой указана медная разводка труб по жилому помещению;
Резка труб труборезом
- с концов труб снимается фаска. Затем участки для пайки зачищаются до достижения максимально ровной поверхности и очищаются от окислов и иных загрязнений при помощи металлической щетки;
Подготовка поверхности трубы к пайке
- для достижения максимальной герметичности паевого соединения конец одной трубы необходимо расширить на 2 мм – 3 мм;
Увеличение диаметра трубы
- место будущей пайки обрабатывается флюсом. Поскольку химический состав может негативно повлиять на кожу рук, то работа производится в защитных перчатках. Флюс в виде пасты удобнее всего наносить при помощи небольшой кисточки;
Нанесение флюса на участок трубы
- разогревается до нужной рабочей температуры горелка;
- флюс немного расплавляется;
- соединяются трубы;
- излишнее количество флюса удаляется при помощи сухой мягкой тряпки;
- производится пайка. На разогретый участок плавно наносится припой, который при нагреве расплавляется и заполняет все свободное пространство;
Заполнение припоем в процессе пайки
- на 3 – 5 минут (до полного остывания) соединение оставляется в неподвижном состоянии;
- следующий участок трубопровода присоединяется аналогичным образом.
Возможные способы монтажа медных труб подробно рассмотрены на видео.
После предварительной сборки производится прокладка медных труб согласно ранее разработанной схеме. Для крепления трубопровода можно использовать хомут, кронштейн или иные приспособления. Кроме этого прокладывать трубы можно в стенах.
Как спаять элементы на основе меди
Кроме самого металла, необходимо приобрести стандартные дешевые устройства и компоненты. Для защиты элементов, пригодится пастообразный минерал. Помазок, чтобы его нанести. Твердый сплав для паяния (допустим и мягкий, исходя из варианта сварки).
Выбирая сплав для твердой сварки, изучите состав, в нем не должен содержаться свинец. При покупке сплава для паяния мягкой сварки, в нем, кроме компонентов олово и свинец, может содержаться еще серебро.
Независимо от задачи, в продаже есть сплав для паяния медного байпаса трех миллиметров.
Среди устройств понадобится прибор для нарезки металла, с ним можно нарезать патрубки. Заметьте, что прибор для резки труб должен быть хорошего качества, чтобы он не погнул металл при резке и не замял края.
Еще необходим инструмент, чтобы снять пастообразный минерал и щетка, чтобы зачистить байпас внутри. Также понадобится инструмент, чтобы расширять патрубки.
Важно помнить про самый необходимый прибор — горелку. Пламя надо настроить на узкое направление
Если вы не можете работать с открытым огнем, но есть материальные средства, то купите паяльник для труб из меди. Его можно подключить к обычной розетке.
Такой прибор способен работать при любом припое. Его можно взять в качестве замены других инструментов, но надо будет купить качественный аппарат.
Технология соединения медных труб
Итак, припой выбран, все необходимые инструменты подобраны. Пора переходить непосредственно к пайке труб.
Попробуем разобраться, по какой технологии производится соединение, а при необходимости – и ремонт медных труб?
Для того, чтобы сварной шов был максимально прочным и однородным, необходимо подготовить поверхности. Главным фактором такой подготовки является их очистка. Для очистки поверхности медной трубы перед свариванием используем губку РОФЛАЙЗ или специальную щеточку.
Также свариваемые поверхности необходимо защитить от вероятного попадания в сварной шов пыли, грязи или смазки – они будут препятствовать проникновению припоя в соединение.
Для этого конец одной из соединяемых труб расширяем с помощью труборасширителя на диаметр, достаточный для вхождения в отверстие второй трубы с образованием пространства, достаточного для заполнения припоем.
- После того как труба расширена, вставляем в нее другую трубу (глубина входа должна быть не меньше диаметра самой трубы). Зазор между внутренней и наружной трубами должен составлять 0,025-0,125 мм.

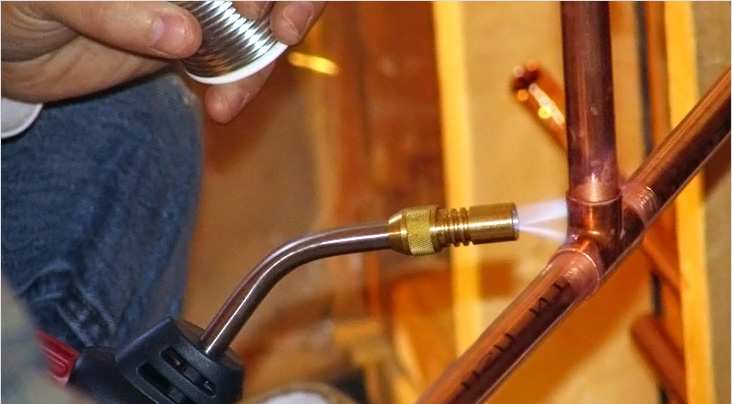

Прогрев соединения
- Соединенные трубы прогреваем равномерно по всей длине соединения с помощью газовой горелки. Теплота от горелки должна равномерно распространяться по всей окружности соединяемых труб.
При этом припой нагревать не надо, а само соединение ни в коем случае не должно прогреваться до появления признаков плавления металла – это будет отрицательно влиять на срок службы и надежность сварного шва в дальнейшем.
- Трубы для соединения считаются прогретыми до достаточной температуры, если приложенный к ним пруток припоя начинает плавиться при контакте со стенкой трубы. Чтобы улучшить результат соединения труб, пруток припоя перед началом пайки прогреваем в пламени горелки, не допуская, впрочем, его плавления.
Процесс заполнения шва припоем
- Если поверхность металла очищена достаточно, то приложенный к месту соединения припой под воздействием высокой температуры в пламени горелки и капиллярных сил начинает проникать в зазор между поверхностями труб. Так как расплавленный припой двигается по направлению к источнику теплоты, трубы должны быть прогреты достаточно.
- После того, как пропаяно все соединение, трубы укладывают на ровную поверхность, не допуская провисания и деформации. Использование труб допускается не ранее, чем через час после завершения всей технологии сварки труб.
Особенности при сваривании меди с разными металлами
Иногда возникает необходимость соединения разных материалов. Соблюдение некоторых рекомендаций помогает получить надежный, прочный шов.
Нихромовые детали
Заготовки из меди и нихрома сваривают, используя графитовые электроды. Они поддерживают стабильное горение дуги, длина которой зависит от напряжения. Стержень не плавится при нагревании до нужной температуры. В структуре стержня происходит термоэлектронная реакция, позволяющая варить нихром с медью при силе тока от 10 А. Преимуществами графитового электрода являются экономичность, отсутствие эффекта залипания.
С алюминием
Для дуговой сварки меди с этим металлом используют 2 способа:
- Контактный метод. В этом случае учитывают разницу в температурах плавления. При стыковании берут более длинную алюминиевую заготовку. Сварочную ванну обдувают азотом. Воздух подавать в рабочую зону нельзя, это способствует образованию тугоплавкой пленки. При соединении труб элементы надевают на стержень, совмещая в одной точке.
- Замковый способ. В этом случае на алюминиевую пластину накладывают плоскую медную заготовку. Шов формируют по периметру. Его ширина должна совпадать с толщиной полосы. Процесс ведется с применением графитовых вставок, формирующих соединение.
Для дуговой сварки меди с алюминием используют контактный метод.
Сварка со сталью
Соединять детали из этих металлов сложно, но возможно. В этом случае применяются те же способы, что при сварке стальных деталей
Обращают внимание на разницу в температурах плавления материалов. Кромку стального элемента делают более длинной и тонкой, чтобы она начала плавиться быстрее
При работе с угольным электродом сварка ведется с током прямой полярности. Напряжение дуги составляет 40-55 В. Во время сварки используют флюс, предназначенный для работы с медью. Его вводят в промежуток между кромками.
Иногда возникает необходимость соединения стальной заготовки со шпилькой. В таком случае используют точечную сварку меди с обратной полярностью. Процесс ведется с использованием проволоки. Предварительный прогрев деталей не требуется. Заварить стальную шпильку на медной пластине сложно. Поэтому к заготовке прикрепляют кольцо. В него затем вставляют шпильку.
Соединение пластиковых трубопроводов
В современной сантехнической практике широко распространено использование пластиковых труб (ПВХ, ПНД, ПЭ, РЕХ), которые применяются для обустройства водоснабжения, канализации и отопительных систем. Технология соединения пластиковых изделий и используемый для ее реализации инструмент и приспособления, кардинально отличается от монтажа стальных аналогов.
Аппарат для сварки труб ПНД представляет собой паяльник, состоящий из нагревательного тэна (в форме цилиндра либо пластины), на котором фиксируются насадки под соединяющиеся трубу и фитинг.
Предлагаем вашему вниманию проверенный инструмент для пайки ПВХ и ПДН изделий в разных ценовых категориях:
- REMS 63FM — соединяет трубопроводы диаметром до 63 мм, стоимость — 25 тыс. рублей, инструмент предназначен для профессионального использования;
- Gerat Weld 75-110 — в комплекте идут насадки под трубопроводы диаметром до 110 мм, стоимость — 6 т. р., оптимальный инструмент по соотношению цены и качества;
- Brima TG-161 — насадки 20-63 мм, стоимость 3 тысячи, лучший по надежности аппарат в дешевой ценовой категории.
Для выполнения работ вам также потребуются следующие приспособления:
- ножницы для нарезки ПВХ;
- фаскосниматель — для удаления заусениц;
- калибратор — для выравнивания окружности после нарезки.
Технология спайки пластиковых труб
Технология соединения ПВХ труб методом высокотемпературной сварки:
- Труба обрезается под прямым углом специальными ножницами и выравнивается калибратором.
- Фаскосниматалем с торца удаляются заусеницы (приспособление можно заменить наждачной бумагой и напильником).
- Стыкующиеся кромки очищаются и обезжиривается, паяльник подключается к электросети и прогревается до рабочей температуры (250-300 градусов).
- На насадки паяльника одеваются труба и фитинг, выжидается время их прогрева (6-12 сек), после чего детали снимаются и стыкуются между собой — труба вдавливается в фитинг до упора и фиксируется в неподвижном положении в течении 2-ух минут.
Не допускается принудительное охлаждение соединенной конструкции в холодной воде.
Припои
Твердые
Выпускаются в виде прутков (стержней). Температура плавления – порядка 900 0С. Применяются для пайки труб, которые в процессе эксплуатации будут подвергаться воздействию повышенных давлений и температур. В бытовом применении – это системы инженерных коммуникаций (водо- и газоснабжение, отопление), а также различные агрегаты (котельное оборудование, холодильные камеры и тому подобное).
В продаже имеются так называемые припои «самофлюсующиеся», при работе с которыми нет необходимости пользоваться специальными добавками (флюсами). К ним относятся, например, медно-фосфорные.
Мягкие
Имеют вид проволоки небольшого сечения (2 – 3 мм). В основе – свинец, олово с добавками серебра или чего-то другого. С такими припоями работают при температурах до 300 0С, чаще всего – при использовании в бытовых целях.
Флюсы
В свою очередь, подразделяются на низко- (до 400 0С) и высокотемпературные (более 450 0С). Они нужны для:
- повышения надежности «сцепки» материала (в данном случае – меди) и припоя;
- изоляции места пайки (предохраняют от доступа кислорода, который провоцирует окисление);
- обезжиривание участков, которые будут соединяться;
- улучшения «растекаемости» припоя;
- дополнительной очистки материалов в месте пайки от окислов.

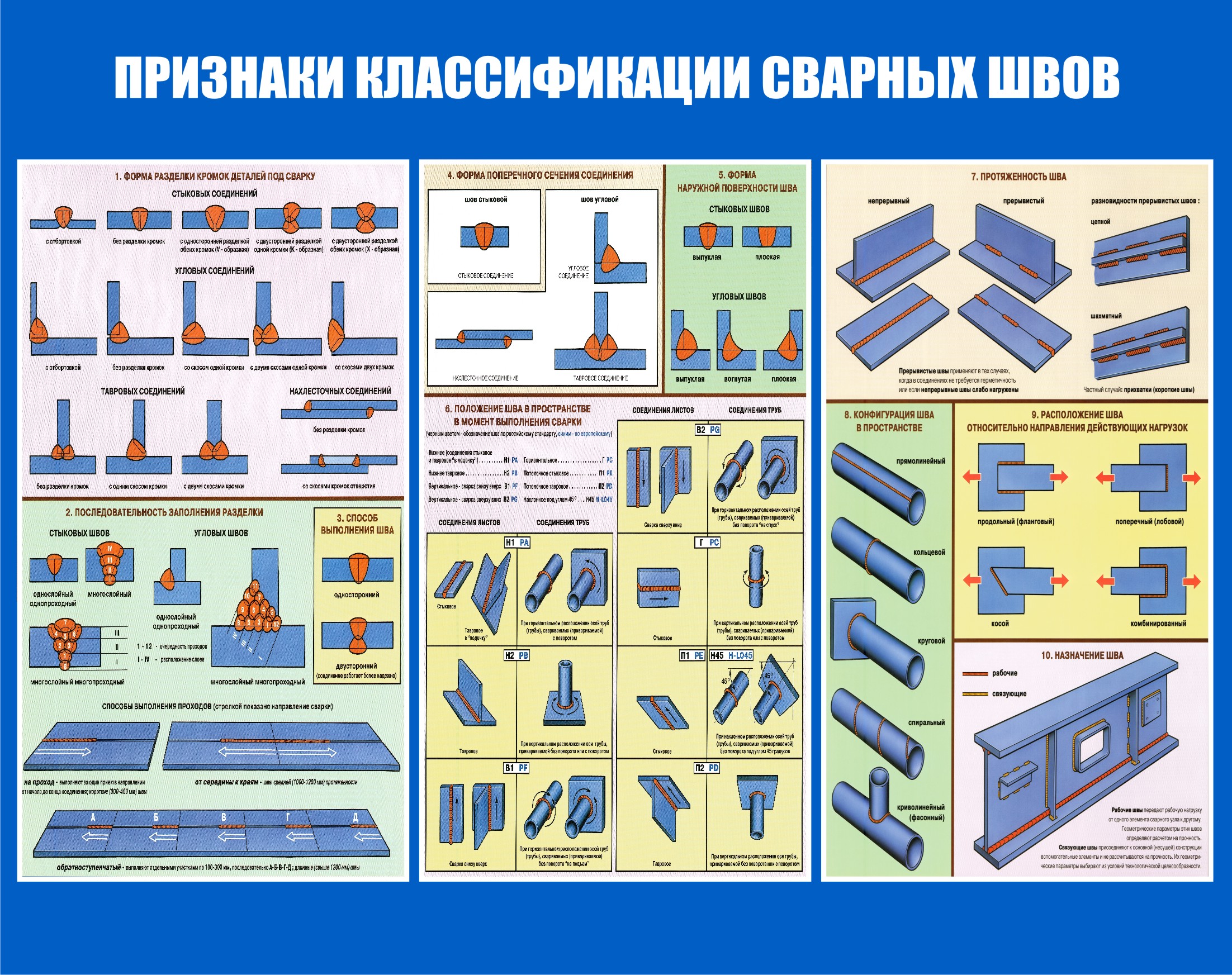

Нормы времени на сварочные работы
» Статьи » Нормы времени на сварочные работы
Сварочные работы не могут быть начаты, если не определены нормы времени. Нормы времени на сварочные работы необходимы, так как без них невозможно узнать, сколько минут или часов, требуется работнику на подготовку, а также сварку.
На предприятии расчет времени делают по специальной форме, она помогает определить, сколько минут необходимо затратить, на каждое изделие подвергаемое сварочным работам.
Затем все часы должны плюсовать, и получается общая сумма рабочего времени, которая будет оплачена, так как квалифицированный сварщик обычно работает по сдельной оплате.
Как делают расчет
Измеряется каждое изделие по месту будущего сварочного шва. Полученная сумма делится на скорость работы, то есть, с какой скоростью сварщик производит действия. Швов, конечно, получается много, поэтому каждый шов имеет свою длину и должен рассчитываться по отдельности. Приводим пример:
Формула для расчета нормы времени на сварочные работы: Tосн = l/Vсв
- Tосн — это время сварки одного шва
- l это длина шва
- V Это скорость сварки (имеется постоянная величина 6 метров в час), но каждый металл сваривается по-разному, один быстрей другой медленней. Например, углеродистая сталь варится легко.
Теперь измеряем швы, например:
- 1 шов 40 сантиметров
- 2 шов 35 сантиметров
- 3 шов 20 сантиметров
- 4 шов 10 сантиметров
Рассчитываем:
- Tосн1 = 40/6 = 6, 6 мин.
- Tосн2 = 35/6 = 5, 83 мин.
- Tосн3 = 20/6 = 3, 33 мин.
- Tосн4 = 10/6 = 1, 66 мин.
Tобщ = 17, 42 мин. Это время работы, а еще необходимо произвести расчет осмотра шва и его изменения. Формула Tизм = 0, 35 * Tобщ в нашем случае 6, 097 мин.
Затем необходимо зачистить шов, расчет времени Tзач = 0, 6 * 1, 05 = 0, 63; 0, 6 мин. на 1 метр шва. В нашем случае общее количество метров 1, 05. Получается, что на осмотр всех швов, и на их чистку необходимо затратить 0, 63 минуты.
На подготовительные работы выделяют время, 5% от общего, получается: 0, 87 мин.
Время на отдых после каждой работы рассчитывается по формуле Tотд = 0, 1 * 17 = 1, 7 мин. В общем, от общего количества времени выделяют 10% на отдых.
Итоговый вывод, нормы времени на сварочные работы.
У нас получилось, что на 1 м. 0, 5 см. рабочему необходимо времени 26 минут. В это время входит подготовка рабочего инструмента, сварочная работа, зачистка шва и отдых. Таким образом, на предприятии производится расчет полного рабочего дня квалифицированного сварщика, с точностью до минуты.
Необходимо обязательно учитывать скорость сварочных работ, для этого расчета взята постоянная величина, но она может быть и 3, 6 метров в час и 2 метра в час, так как есть металл трудно поддающийся сварке.
steelserie.ru
Норма времени сварочных работ как основа трудового процесса
Сварочные генераторы – инструмент, незаменимый для выполнения качественной ручной сварки штучными электродами. Сварочный генератор устроен таким образом, чтобы в процессе работы сила сварочного тока сохранялась практически неизменной, то есть, не зависела от длины сварочной дуги, которая может изменяться довольно медленно, в зависимости от скорости движения руки сварщика. Только это условие позволит дуге находиться постоянно в состоянии горения.
Сварочные работы требуют хорошо оборудованного рабочего места. Деревянная столешница для таких работ явно не подойдет. В этой статье мы расскажем вам о том, как можно при небольших затратах времени и средств собрать стальной сварочный стол своими руками.
В этой статье речь пойдет об охране труда и безопасности во время сварочного процесса. Детально остановимся на травмоопасных ситуациях, которые можно избежать, соблюдая правила техники безопасности. А также расскажем о правилах охраны труда сварщиков.

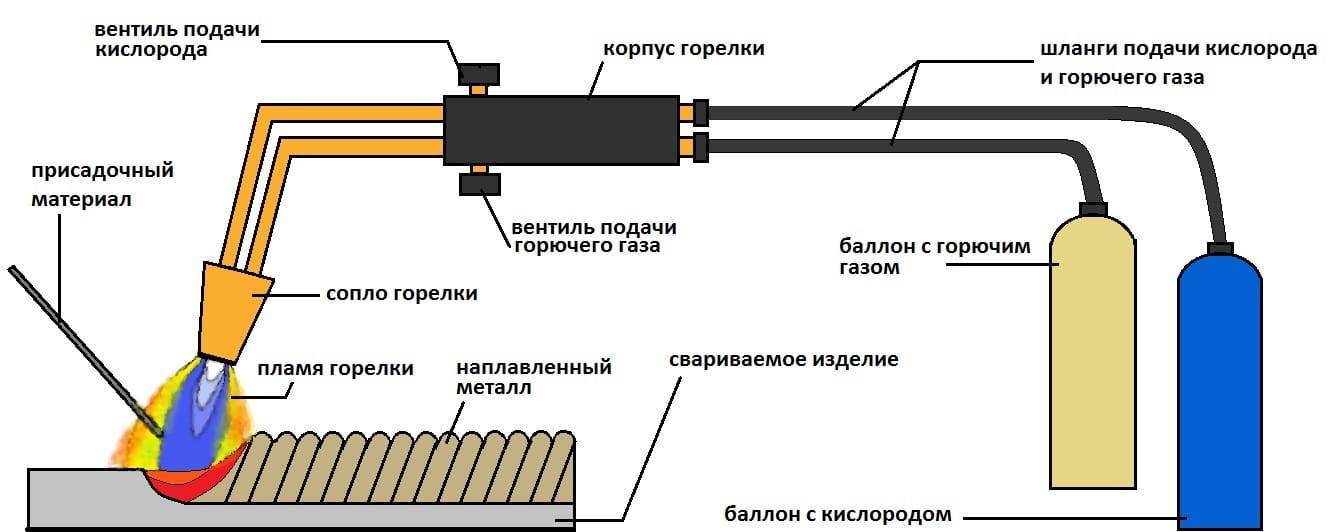

Газовая горелка для соединения медных труб
Пропановая газ горелка для пайки медных труб позволяет работать с поверхностями под температурой от 550 до 2000˚С. Возможность регулировать интенсивность пламени позволяет использовать оборудование, как для мягкого, так и твердого припоя.
Газ эффективен в труднодоступных местах для соединения плат, контактов малогабаритных приборов, трубок колонки и т.д. Помимо прочего, газ применяется для:
- выполнение соединения с применением воздуха;
- для подогрева соединений.
Классифицируется инструмент в зависимости от того, какая смесь выбрана для работы. Газ в комбинации с воздухом применяется для запуска бытовых горелок. Они отличаются малым весом и габаритами. Подходят для отрезков с небольшими диаметрами. Газ и кислород могут обрабатывать трубы любого диаметра. Используются в стационарных установках.
В местах, где газ установка, неэффективна, нагрев поверхности осуществляется феном.
Профессиональная газовая горелка для пайки медных труб
Он способен нагреть поверхность до температуры, оптимальной, чтобы запаять стык. Работать строительным феном удобно, так как он защищает руки от ожога.
Технология выполнения пайки
Чтобы правильно запаять трубу водопровода или колонки, важно выполнять все действия оперативно и четко. В случае, если пайка медных труб своими руками выполняется впервые, лучше потренироваться на ненужных отрезках
Установкой кранов с резьбой, стоит заниматься после запайки.
Чтобы качественно запаять отрезок, используется следующая технология:
- Удерживая трубу перпендикулярно к труборезу, отсоединить кусок необходимого размера.
- Удалить заусеницы фаскоснимателем, очистить ершиком полость трубы внутри и обезжирить.
- Отрезать еще один кусок и развальцевать его торец до нужного диаметра. Также очистить и обезжирить.
- Нанести на внутренний отрезок флюс и равномерно размазать его при помощи кисточки.
- Соединить отрезки в раструб, убрав оставшийся флюс тряпкой.
- Использовать газ для нагрева соединения до приобретения медью темного оттенка.
- Прекратить запайку при появлении на поверхности трубы капель.
- Оставить соединение до застывания в неподвижном состоянии.
- После выполнения монтажа, прогнать систему горячей водой.
Мягкая и твердая пайка – разница
Технология пайки включает два способа соединения медных отрезков:
- мягкий или легкий;
- твердый.
Мягкий способ эффективен для соединения труб большой толщины. В этом случае применяется газ, так как направленная пропановая горелка нагревает стык быстрее, чем паяльник. Метод мягкого соединения подходит не только для меди, но и большинства металлических сплавов, кроме легких, таких, как алюминий.
Перед тем, как паять медные трубы мягким способом, стоит максимально качественно зачистить контактные поверхности.
Технология пайки медных труб мягким способом с помощью газовой горелки
Во время процесса нагревания пропановая горелка все время перемещается по поверхности стыка, чтобы избежать неравномерного нагрева или перегрева участка.
Отличается пайка медных труб твердым припоем тем, что она осуществляется при более высоких температурах. Для соединения отрезков используется паяльник. Шов соединения может быть уже, чем при мягком методе.
Соединение нужно разогреть по всей окружности равномерно.
Технология пайки медных труб твердым способом с помощью высокотемпературного паяльника
Паяльник должен быть заправлен сбалансированной смесью газа с равным количеством кислорода и топлива. На то, что паяльник заправлен правильно, указывает короткое пламя ярко синего цвета.
Правила безопасности
Используя паяльник или другое оборудование, нужно придерживаться следующих правил безопасности:
- Чтобы запаять трубу нельзя держать под пламенем в руках отрезки короче 30-ти сантиметров. Медь – хороший проводник тепла, поэтому можно получить ожоги.
- Если на кожу попал флюс, его незамедлительно смывают водой, чтобы предотвратить образование ожога химией.
- Так как паяльник продуцирует открытое пламя, работать нужно в одежде из натуральных тканей.
- Перед тем, как спаять трубу, стоит позаботиться о вентиляции в помещении, так как во время работы припой для пайки медных труб выделяет вредные пары.
Стоимость пайки заставляет мастеров выбирать именно этот вид соединения труб. Чтобы запаять стык не требуется дорогое оборудование.
Инструменты, необходимые для монтажа
К основным операциям, которые выполняются во время монтажа медных труб, относятся резка, изгиб, сборка узлов и соединений, пайка, прессовое обжатие, сварка. Дополнительно производятся калибровка и зачистка концов, снятие грата и заусенцев, нанесение флюса с последующим удалением его остатков и т. д.
Для монтажа медных труб своими руками потребуются такие инструменты:
- труборез или ножовка;
- ручной калибратор;
- горелка для проведения пайки медных труб;
- гаечные ключи;
- напильник.
Из материалов требуются непосредственно медные трубы, фитинги для них, лента, которая герметизирует резьбовое соединение, флюс и припой.
Перед монтажом надо подготовить необходимые отрезки медных труб, нарезая их труборезом
Если для этих целей используется ножовка, то важно поставить новое полотно. Изделия проверяются на целостность, недопустимы повреждения, изломы, сплющенные участки и т
д.
Чтобы понять, какие нужны инструменты, следует определиться со способом соединения труб
Горелка нужна, если соединение будет осуществляться пайкой. Для подключения к баллону с ней в комплект должны входить шланги. Гаечные ключи требуются для резьбового соединения медных труб. Напильником удаляются заусенцы.
Как паять медные трубы?
Выполняя монтаж медных труб своими руками пайкой, надо помнить о мерах безопасности, поскольку присутствует открытый огонь горелки, и в зоне пайки температура деталей более 250 градусов.
Паять медные трубы не сложно: вначале нужно зачистить соединяемые концы трубы и фитинга наждачной бумагой:
После этого на них наносят флюс для пайки медных труб:
Затем подготовленный конец трубы вставляется в отверстие фитинга, нагревают место соединения газовой горелкой:
Или строительным феном:
Когда детали будут достаточно нагреты, в место контакта подносят проволоку-припой и стык заполняют припоем (см. фото выше).
На фото ниже изображены флюс для пайки медных труб (слева) и припой:
Флюс – это специальная паста, которая обезжиривает, очищает поверхность, не даёт ей окисляться во время пайки.

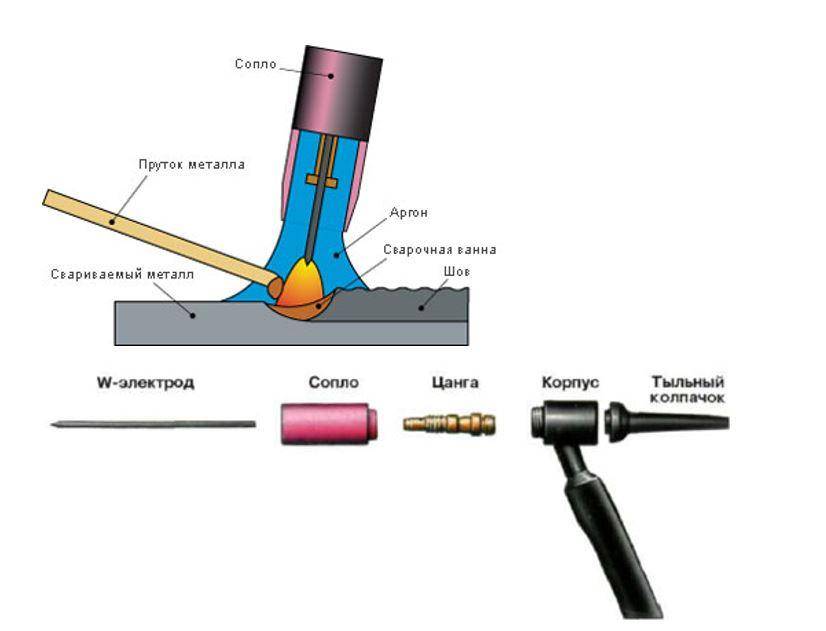

Ручная аргонодуговая сварка меди
Ручная сварка меди в среде аргона выполняется вольфрамовым электродом на постоянном
токе прямой полярности в аргоне высокой чистоты. Для свариваемого металла, толщиной
более 4мм, выполняют предварительный подогрев до температуры 800°С.
В качестве присадочного материала применяют пруток из меди, медно-никелевого
сплава МНЖКТ-5-1-0,2-0,02, бронзы Бр.КМц 3-1, Бр.0Ц 4-3.
Если толщина металла превышает 6мм, рекомендуется применять V-образную разделку
кромок с суммарным углом раскрытия 60-70°. Сварку обычно выполняют справа налево,
«углом вперёд», угол наклона электрода 80-90° от вертикали. Угол наклона
присадочного прутка 10-15°. Величина вылета электрода 5-7мм.
Особенности соединения пайкой
Соединения пайкой применяются в ситуациях, когда установка труб водоснабжения либо отопления осуществляется в стенах, полу или при прочих вариантах, при которых невозможен доступ для визуального контроля целостности соединения.
В основу метода положен капиллярный эффект, благодаря которому припой равномерно распределяется по сечению трубы независимо от ее положения. Для его создания используются специальные фитинги, которые имеют диаметры, отличающиеся от диаметров труб на определенное значение. Рекомендуемый зазор для выполнения пайки на открытом огне составляет 0,1-0,15 мм.
Для соединения с использованием капиллярной пайки применяются припои и флюсы. Существуют низкотемпературный и высокотемпературный методы пайки.
Мягкая (низкотемпературная) пайка используется для сетей транспортировки газообразных и жидких сред с рабочей температурой не более 110 °С. Она применима для соединения труб диаметром 7-110 мм. Изделия с толщиной стенки более 1,6 мм и диаметром выше 110 мм можно соединить с помощью сварки.
Для пайки понадобится газовая горелка и специальная проволока (припой)
Твердая (высокотемпературная) пайка при монтаже трубопровода своими руками почти не используется. Она применима для соединения труб в системах, где условия эксплуатации связаны со значительными температурами.
Прокладка пластиковых труб
Не стоит забывать, что трубопроводы могут быть пластиковыми. В последнее время водопроводы повсеместно делают из полиэтиленовых труб.
Полиэтилен низкого давления высоких марок применяют для прокладки напорных водопроводов, газопроводов, канализации. Полипропиленовые трубы (ПП) подходят для строительства трубопроводов, транспортирующих холодную и горячую воду.
Соединение пластиковых труб происходит диффузионным методом сварки, при котором материал нагревается, расплавляется, и затем, остывая, сплавляется. При этом для нагрева используются различные инструменты.
Если для сварки трубопровода применяются муфты, через которые проходит электрический ток, то способ называют электромуфтовым. Могут использоваться специальные станки для стыковой сварки, паяльники или так называемые утюги для сварки бытовых трубопроводов малого диаметра.
При монтаже внутренних пластиковых трубопроводов систем отопления и водоснабжения применяют сварку в раструб.
https://youtube.com/watch?v=eip0JcEribU
При прокладке любого трубопровода необходимо соблюдать требования действующих стандартов, касающихся выполнения всего спектра вспомогательных работ.
Лишь при условии грамотно проведённых подготовительных мероприятий можно будет рассчитывать на высокое качество сплавления составных частей трубных магистралей.
