Пайка медных труб мягким припоем

Необходимые материалы

Особенности выбора припоя

Припой – это присадочный материал, который подают в зону нагрева. После кристаллизации он образует неразъемное соединение. Основным критерием выбора является меньшая температура плавления, чем у основного материала. Благодаря особым характеристикам меди, процесс соединения протекает гораздо быстрее, чем, например, пайка стальных труб

Кроме того, необходимо обращать внимание на тип медных трупов, исходя из которого, выбирают вид припоя

При монтаже водопроводных систем запрещено использовать припои, в состав которых входит свинец

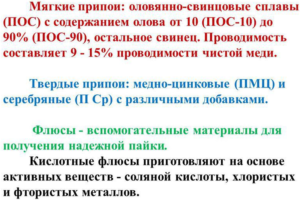

Мягкий

Мягкие сорта припоя чаще всего используют для любительской пайки, поскольку для работы с ними не требуется дорогостоящее оборудование.

Перед проведением работ контактная зона очищается от посторонних частиц и продуктов окисления. Это обязательное условие для качественного соединения.

В зависимости от типа припоя, рабочая температура варьируется в пределах 200-240 Сº. Во избежание повреждения трубы, температурное воздействие должно носить кратковременный и направленный характер.

Твердый

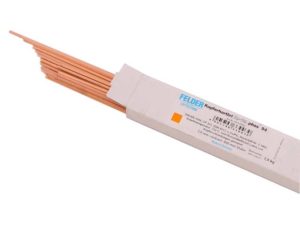

Твердый припой выпускают в форме стержней различного диаметра, величина которого подбирается в зависимости от существующего зазора. Температура пайки в отдельных случаях достигает 900 Сº. В результате получают надежное соединение с высокими эксплуатационными характеристиками. Метод используют при ремонте холодильников, кондиционеров, а также прочего бытового и промышленного оборудования.

Горелка

Характеристики данного инструмента зависят от типа припоя. Легкоплавкие составы на основе олова можно расплавить обычной паяльной лампой. При работе с твердыми сортами следует выбирать горелки с дополнительными функциями:

  • пьезорозжиг;
  • регулировка величины пламени;
  • отражатель пламени.

На последнюю функцию следует обратить особое внимание. Она создает направленный поток пламени, позволяющий работать даже в труднодоступных местах

Сопутствующие материалы

К вспомогательным инструментам и материалам относятся:

  • ершик для зачистки внутренней и наружной поверхности фитингов;
  • труборез или ножовка по металлу;
  • ручной фаскосниматель;
  • трубогиб;
  • средства индивидуальной защиты.

Труборез

При больших объемах работ этот инструмент обязателен. Многие скажут – а где же экономия, если надо покупать оборудование? Безусловно, можно отпилить трубу ножовкой по металлу. Однако потребуется еще и стусло, иначе не получится ровный срез.

Затем край придется обрабатывать шарошкой или напильником, снова дополнительные затраты. Если труба, на которой производятся работы, вертикально закреплена в половом перекрытии, при распиле невозможно избежать попадания внутрь опилок.

Так что применение трубореза оправдано как экономически, так и технологически.

Экспандер (расширитель)

Есть два способа линейного соединения медных труб. С помощью втулки большего диаметра, или с помощью подготовки краев. Использование втулок упрощает монтаж, но это влечет за собой дополнительные затраты. Любая втулка или муфта в 2-3 раза дороже, чем участок трубы такой же длины. Если количество стыков составляет 15-25% от общей длины – увеличение стоимости проекта будет значительным.

Во втором случае торец одной из труб развальцовывается в виде цилиндра. Длина такого расширения обычно немногим больше диаметра самой трубы. Для этого используется специальный инструмент – собственно экспандер.

Это достаточно дорогое приспособление. Его приобретение оправдано лишь при больших объемах прокладки трубопровода. В остальных случаях расширитель можно взять в прокат.

Важно! Расширение возможно только на мягких трубах, из отожженной меди. Обычный материал довольно хрупкий на разрыв, особенно малого диаметра.. Если вы используете обычные (не отожженные) трубы, без фитингов (соединительных втулок) не обойтись

Если вы используете обычные (не отожженные) трубы, без фитингов (соединительных втулок) не обойтись.

Внимание! Соединение труб встык делать нельзя. Такая спайка разрушится при малейшей перпендикулярной нагрузке, и вам грозит потоп

Если нарушится герметичность муфтового соединения, вы столкнетесь лишь с небольшой протечкой, которую легко устранить.

Еще один нюанс – сгибание медных труб. Опять же, с помощью трубогиба можно согнуть прямой участок под углом 90° и с малым радиусом. Однако гнуть можно лишь мягкие трубы (отожженные). Для жесткого трубопровода используем те же фитинги.

Важно! Использование отожженных труб дает и эксплуатационные преимущества. Если ваш трубопровод промерзнет, обычная (твердая) труба лопнет, как стальная или металлопластиковая

А пластичная отожженная медь может немного увеличить диаметр, и остаться целой. После такого «экстрима» вам придется лишь проверить стыки.

1 Спайка медных труб – суть и достоинства технологии

Медные трубы дают возможность создать в своем жилище по-настоящему эффективную и сверхпрочную систему подачи воды. Такой трубопровод многие специалисты называют вечным, отмечая его высочайшую эксплуатационную надежность. Некоторые люди считают, что использовать медные трубы для водопровода – это чересчур дорогое удовольствие. И они, поверьте, ошибаются.

Да, действительно, медные трубопроводы по сравнению, например, с ПВХ-трубами, трудно причислить к бюджетным видам прокладки коммуникаций. Но если изучить надежность соединений и прочностные параметры этих двух материалов, медь безоговорочно будет признана лучшим вариантом для обустройства отопительной либо водопроводной сети.

Самым простым способом монтажа трубопроводных систем из меди является пайка. Способ спайки медных труб хорошо изучен. Базируется он на процессе герметизации стыка между раструбом (либо муфтой) и непосредственно трубой посредством припоя – термопластичного специального состава. Он под влиянием высокой температуры плавится. А затем припой попадает в указанный стыковочный шов, где благополучно застывает, что называется «на века».

Также во время пайки данный термопластический состав попадает и на кольцевой сварной шов, гарантируя тем самым прочное соединение элементов бытового водопровода (или отопительной системы). Важным представляется то, что соединения, полученные посредством пайки, демонтируются при необходимости очень быстро и легко. Для разъединения раструба и трубы нужно лишь нагреть место стыковки этих элементов.

Полезные советы

Новичкам в этом деле советуют сначала потренироваться с ненужным расходным материалом, чтобы в последующем совершить правильную и качественную пайку труб. Пробная процедура поможет понять нюансы процесса.

Когда стыки нагреваются горелкой, следует смотреть, чтобы пламя не передерживалось в одной точке. Поскольку температура обычно достигает 1000 °C, участок соединения равномерно разогревают в течение 20−25 секунд.

В конце процесса пайки систему трубопровода следует тщательно промыть при помощи значительного напора воды. Именно так можно полностью избавить трубки от излишков флюса и припоя, которые остались в застывшем виде внутри соединения.

Если ответственно подойти к работе, то пайку труб из меди можно будет выполнить без сложностей. Знание технологии и предварительная тренировка с материалом поможет качественно осуществить поставленную задачу.

Правила безопасной эксплуатации оборудования

Газовое баллонное оборудование при неправильной эксплуатации может стать источником сильного взрыва или пожара.

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.

Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

  1. Работать вблизи открытого огня.
  2. Держать баллон при работе в наклонном состоянии.
  3. Размещать сосуды под солнцем.
  4. Проводить работы без редуктора.
  5. Разогревать редуктор над открытым огнем.

Кроме того, ощутив запах газа необходимо немедленно прекратить работу и перекрыть вентиль на баллоне. Рекомендуем также ознакомиться с основными причинами взрыва баллонов с газом.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самоделок, рассмотренными в наших статьях, – горелка из паяльной лампы и горелка для банной печи.

Газовая горелка для соединения медных труб

Пропановая газ горелка для пайки медных труб позволяет работать с поверхностями под температурой от 550 до 2000˚С. Возможность регулировать интенсивность пламени позволяет использовать оборудование, как для мягкого, так и твердого припоя.

Газ эффективен в труднодоступных местах для соединения плат, контактов малогабаритных приборов, трубок колонки и т.д. Помимо прочего, газ применяется для:

  • выполнение соединения с применением воздуха;
  • для подогрева соединений.

Классифицируется инструмент в зависимости от того, какая смесь выбрана для работы. Газ в комбинации с воздухом применяется для запуска бытовых горелок. Они отличаются малым весом и габаритами. Подходят для отрезков с небольшими диаметрами. Газ и кислород могут обрабатывать трубы любого диаметра. Используются в стационарных установках.

В местах, где газ установка, неэффективна, нагрев поверхности осуществляется феном.

Профессиональная газовая горелка для пайки медных труб

Он способен нагреть поверхность до температуры, оптимальной, чтобы запаять стык. Работать строительным феном удобно, так как он защищает руки от ожога.

Технология выполнения пайки

Чтобы правильно запаять трубу водопровода или колонки, важно выполнять все действия оперативно и четко. В случае, если пайка медных труб своими руками выполняется впервые, лучше потренироваться на ненужных отрезках

Установкой кранов с резьбой, стоит заниматься после запайки.

Чтобы качественно запаять отрезок, используется следующая технология:

  1. Удерживая трубу перпендикулярно к труборезу, отсоединить кусок необходимого размера.
  2. Удалить заусеницы фаскоснимателем, очистить ершиком полость трубы внутри и обезжирить.
  3. Отрезать еще один кусок и развальцевать его торец до нужного диаметра. Также очистить и обезжирить.
  4. Нанести на внутренний отрезок флюс и равномерно размазать его при помощи кисточки.
  5. Соединить отрезки в раструб, убрав оставшийся флюс тряпкой.
  6. Использовать газ для нагрева соединения до приобретения медью темного оттенка.
  7. Прекратить запайку при появлении на поверхности трубы капель.
  8. Оставить соединение до застывания в неподвижном состоянии.
  9. После выполнения монтажа, прогнать систему горячей водой.

Мягкая и твердая пайка – разница

Технология пайки включает два способа соединения медных отрезков:

  • мягкий или легкий;
  • твердый.

Мягкий способ эффективен для соединения труб большой толщины. В этом случае применяется газ, так как направленная пропановая горелка нагревает стык быстрее, чем паяльник. Метод мягкого соединения подходит не только для меди, но и большинства металлических сплавов, кроме легких, таких, как алюминий.

Перед тем, как паять медные трубы мягким способом, стоит максимально качественно зачистить контактные поверхности.

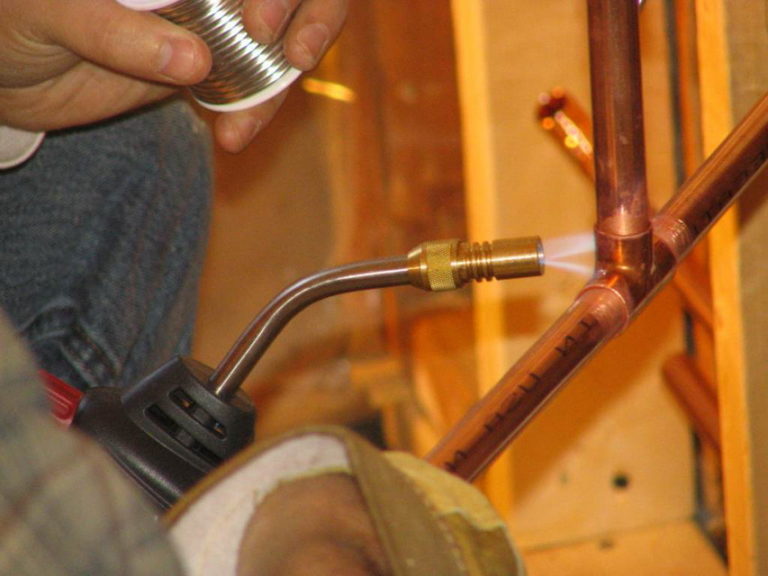

Технология пайки медных труб мягким способом с помощью газовой горелки

Во время процесса нагревания пропановая горелка все время перемещается по поверхности стыка, чтобы избежать неравномерного нагрева или перегрева участка.

Отличается пайка медных труб твердым припоем тем, что она осуществляется при более высоких температурах. Для соединения отрезков используется паяльник. Шов соединения может быть уже, чем при мягком методе.

Соединение нужно разогреть по всей окружности равномерно.

Технология пайки медных труб твердым способом с помощью высокотемпературного паяльника

Паяльник должен быть заправлен сбалансированной смесью газа с равным количеством кислорода и топлива. На то, что паяльник заправлен правильно, указывает короткое пламя ярко синего цвета.

Правила безопасности

Используя паяльник или другое оборудование, нужно придерживаться следующих правил безопасности:

  1. Чтобы запаять трубу нельзя держать под пламенем в руках отрезки короче 30-ти сантиметров. Медь – хороший проводник тепла, поэтому можно получить ожоги.
  2. Если на кожу попал флюс, его незамедлительно смывают водой, чтобы предотвратить образование ожога химией.
  3. Так как паяльник продуцирует открытое пламя, работать нужно в одежде из натуральных тканей.
  4. Перед тем, как спаять трубу, стоит позаботиться о вентиляции в помещении, так как во время работы припой для пайки медных труб выделяет вредные пары.

Стоимость пайки заставляет мастеров выбирать именно этот вид соединения труб. Чтобы запаять стык не требуется дорогое оборудование.

https://www.youtube.com/embed/QmObxiergpI

Виды медных труб

Перед изготовлением трубопровода нужно выбрать детали. Среди покупных деталей выделяют два вида:

  1. Неотожженные — высокопрочные элементы с низким показателем пластичности. Они не проходят дополнительную термическую обработку после изготовления.
  2. Отожженные — элементы, которые проходят дополнительную термическую обработку. Они выдерживаются при температуре около 700 градусов по Цельсию. Материал обретает высокий показатель пластичности. Благодаря дополнительной термической обработке, они становятся более устойчивыми к воздействию критических температур.

Медные трубы различаются по толщине стенок и размеру бухт, в которых они продаются. По ГОСТу они должны изготавливаться из чистой меди.

Температурные режимы

Высокотемпературная пайка

Как уже говорилось выше, существует два основных вида труб и для каждого из них есть свой метод пайки:

  • При высокой температуре. Этот способ подходит для организации различных систем отопления, в том числе и паровых. Припой в этом случае приобретает необходимую консистенцию при достижении 900°C. Сочленения получаются достаточно жесткими и устойчивыми к различным воздействиям.
  • При низкой температуре. В этом случае процесс протекает при температуре в 400° или немногим менее. Чаще всего применяется при монтаже бытовых систем.

В каждом случае потребуются соответствующие составляющие и соблюдение определенных требований.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез

  1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.
  2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
  3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.
  4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.
  5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
  6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
  7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении. Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени

Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

  • Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
  • Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

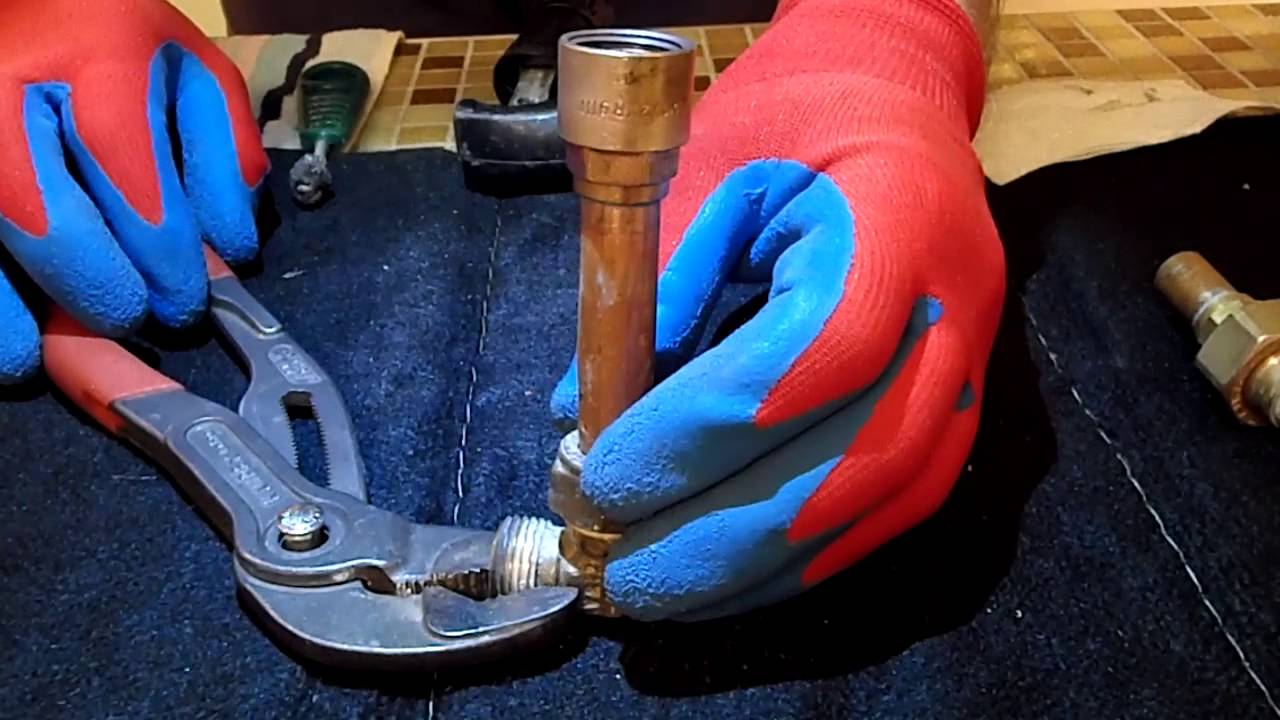

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть определенное недоверие к данному металлу. Есть два мифа:

  • Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
  • Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание. За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Пайка труб из меди – технология процесса

Прежде чем приступать к пайке медных труб, необходимо приготовить фитинги, инструменты, расходные материалы. Вторым этапом будет подготовка деталей к соединению. После этого начинают сам процесс пайки.

Инструменты и материалы

Для подготовки трубы и проведения пайки соединения могут понадобиться:

Труборез – для нарезания необходимых фрагментов трубных материалов

Для качественного соединения медных деталей использование профессионального трубореза крайне важно – он позволяет отрезать материал без его деформации.
Газовая горелка с узконаправленным пламенем – то, при помощи чего осуществляется нагрев места соединения, непосредственно пайка. Принципиально важно чтобы горелка была оснащена функцией автоподжига

Лучше купить недорогую горелку с пьезозажигалкой, чем брендовую модель без этой системы.
Если монтаж будет проводиться в помещении, где запрещено использование открытого пламени, то приобретите электрический паяльник для пайки медных труб. Его можно использовать при любом виде пайки.
Труборасширитель (экспандер), если вы собираетесь обойтись без фитингов. Этот инструмент позволяет расширить диаметр трубы для соединения в раструб. Кроме этого расширитель используют для поднятия и загиба наружу кромки просверлённого отверстия. Такой приём применяют при необходимости сделать отвод на патрубок меньшего диаметра.
Трубогиб или иное приспособление для безопасного изменения конфигурации трубы. Актуально для отожжённых материалов.
Железный ёршик для шлифовки внутренней части трубы (отрезанного фрагмента) от заусениц.
Наждачную бумагу для зачистки внешней стороны соединения от заусенец
Для разметки будущих коммуникаций дополнительно будут нужны: маркер, линейка, уровень.

Пайка предполагает использование припоя и флюса – расходных материалов. Полный список необходимого выглядит так:

  • припой, в зависимости от выбранного метода;
  • флюс для обезжиривания и подготовки места соединения к качественному монтажу;

Припой для меди представляет собой сплав олова с небольшим количеством более благородных , твёрдых металлов.

Флюс – это химически агрессивное соединение, которое очищает «зону деятельности» паяльника от окислов, следов жира. Купить его можно в удобной упаковке, где кисточка вделана в крышку. Производители предлагают пастообразный и жидкий флюс.

При выборе флюса руководствуйтесь тем соображением, что использовать его следует крайне аккуратно, в минимальных количествах. Излишки флюса удаляйте как можно более полно – оставшееся в зоне соединения агрессивное вещество, способно быстро привести в негодность соединение.

Подготовка

Подготовительный этап включает в себя:

  • нарезание трубных сегментов согласно проекту;
  • зачистку внешней и внутренней стороны среза от неровностей, заусенец, возможного налёта;
  • расширение внутреннего диаметра принимающего отрезка;
  • обработка флюсом контактирующих объектов.

Пайка

Соединение медных деталей происходит всегда внахлёст. Идеальная должна один в один совпадать с диаметром соединяемых частей.

Уникальность пайки медных труб заключается в том, что он основан на капиллярном эффекте, который возникает в узких щелях. Говоря простым языком, расплавленный припой автоматически втягивается в зазор между стенками и равномерно распределяется по всему объёму.

Алгоритм пайки:

  • Части соединения вставляют одно в другое.

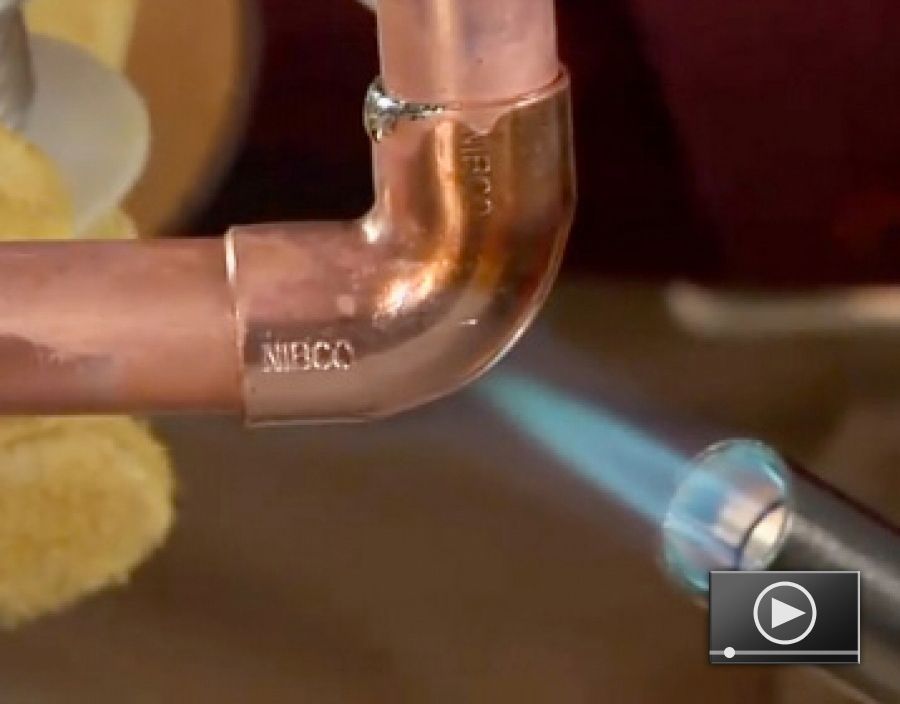

  • Включают горелку на полминуты и подносят припой. Горелку держат одной рукой, припой – другой.
  • Припой растекается и автоматически (благодаря капиллярному эффекту) заполняет собой объем между стенками. Пайка завершена.
  • Изделие оставляют остывать при комнатной температуре.

Чёткие действия

В процессе пайки следует обязательно соблюдать чёткую последовательность операций.

Поверхность металла зачищается от грязи и окислов, после чего обезжиривается. Для этого в ход идут металлические щётки, различные абразивы и растворители. Как вариант – спирт.
Детали тщательно фиксируются. Если идёт речь о пайке труб, рекомендуется зафиксировать их с помощью специальных струбцин

Это важно не только при выполнении соединения встык, но и в том случае, когда трубы вставляются одна в другую.
Металл как следует прогревается. Только после этого, если есть необходимость, на его поверхность наносится флюс

Проще всего это сделать с помощью кисточки.
Распределить по поверхности труб заранее измельчённый припой невозможно. Поэтому наносить его следует постепенно, наращивая массу и равномерно распределяя состав по поверхности детали. Следует следить за тем, чтобы материал не приставал к жалу, своевременно производя очистку инструмента. Следует следить за тем, чтобы не оставалось пропусков, а шов получился герметичным.

Соединённые таким образом трубы или другие детали из меди будут способны выдерживать значительные нагрузки и прослужат долго.

Этапы спайки медных труб

Процесс пайки медных труб простой, но требующий точного выполнения всех операций. Перед работой следует выбрать способ соединения труб. Следует заранее приготовить все детали и инструменты. Затем проводится пайка:

  1. Обрезка трубы до нужного размера с учетом захода ее в фитинг. Зачистка торцов.
  2. Поверхность медной трубы и отверстие соединительной детали следует тщательно обезжирить, зачистить щеткой и шкуркой. Металл должен стать блестящим, чистым.
  3. Смазать соединяемые поверхности тонким слоем флюса.
  4. Завести трубу в фитинг до упора.
  5. Нагреть соединение с помощью пламени горелки. Медь должна стать красной.
  6. Поднести к торцу фитинга припой и расплавить его.

После остывание в естественных условиях с соединения удаляется шлак, остатки флюса и припоя.

Пайка медных трубок доступна в домашних условиях. Новичкам рекомендуется сначала потренироваться на обрезках, чтобы научиться чувствовать температуру нагрева и момент, когда нужно подносить припой.

Способы паяния деталей из меди

Для соединения медных труб используется всего два способа пайки. Каждый из них используется в соответствии со спецификацией детали и характеристики. Пайка медных труб своими руками подразделяется:

  • При высоком температурном режиме, по-другому именуется «твердой». Показатель температуры при данном режиме доходит до 900 °. Тугоплавкий припой позволяет производить шов с показателями высокой прочности, данный способ используется при изготовлении трубопроводов, подверженных высоким нагрузкам.
  • Процесс пайки мягким припоем производится при температурах, начинающихся от 130 °, используется в бытовом применении при работе с трубами диаметром до 1 см. Технология подразумевает соединение путем стыковки, предварительной обработки флюс пастой.

Во время работ важно не забывать, что мощность пламени, выдаваемой горелкой может достигать 1000 градусов. Поэтому обработку стыков необходимо проводить не более 20 секунд. При нагреве мягкий припой начинает плавиться и заполнять соединение

При нагреве мягкий припой начинает плавиться и заполнять соединение.

Особенности высокотемпературных соединений

При высокотемпературном способе пайки происходит обжиг металла на 700 °C и выше, что способствует размягчению металла. Для пайки используется газопламенное оборудование, способное расплавлять твердые припои. Припой состоит их медно — фосфорного состава, выпускается формой прутьев. Процессом пайки медных труб не подразумевается применение флюса, соблюдая последовательность действий, возможно грамотно заполнить стык.

Высокотемпературное соединение медных труб

Процесс начинает действие, когда плавится пруток припоя, этапы работы:

  • после сборки прогревается стыковочный шов;
  • к месту стыка подается твердотельный припой, размягчение которого производится газовой горелкой;
  • когда визуально подтверждено, что происходит наложение припоя на металл, трубу необходимо провернуть, проконтролировать стыковку по всему периметру.

Основными достоинствами данного способа является высокая прочность стыка медных труб, если необходимо, представляется возможность изменить диаметр соединения меньшей стороной. Высокие температуры при эксплуатации не могут разрушить шов. Пайка твердым припоем требует определенных навыков, в процессе работы возможен перегрев, что приводит к разрушению металла.

Низкотемпературная пайка

Каждый процесс требует ответственного подхода к выполнению работ. Для нагрева используется пропановая или бензиновая горелка при использовании мягкого припоя стыковкой медных труб

Важно знать, что горелка с пьезоподжигом значительно сократит время работы, приобретение дорогих моделей без этой функции не целесообразно

Технологический процесс

В процессе важно использовать качественные аксессуары, флюс паста играет не последнюю роль в соединении. Равномерное покрытие деталей медных труб достигается использованием мягкой кисточки, после нанесения излишки удаляются тряпкой. Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев

Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев

Техника безопасности при спаивании труб из меди

Медные трубы используются как проводники жидкостей с хорошими антикоррозийными свойствами. Установка медных труб не может быть выполнена для обеспечения питьевой водопроводной водой. Медь контактирует с хлором, добавляющимся для очистки воды, может образовывать вредные для организма человека вещества. Для артезианских источников, скважин не существует опасности в использовании.

Пайка меди в перчатках

Важно пользоваться качественным инструментом, производить работы в перчатках и следить за состоянием оборудования. Теплопроводность металла достаточно высока, при нагреве одного из узлов и несоблюдении техники безопасности, возможно получить ожоги. Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка

Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка.

Технология пайки медных изделий

Сварка медных конструкций происходит в несколько этапов. Рассмотрим каждый этап подробно.

Подготовка материалов

Подготовка

Прежде всего, необходимо заранее подготовить все необходимые материалы и инструменты. Затем нужно отрезать нужный участок от целикового изделия. Медные трубы режутся труборезом, с хорошо наточенным лезвием.

Заготовка устанавливается жестко перпендикулярно лезвию, а сам труборез вертится вокруг нее. Вдумчивый подход к использованию инструмента позволит получить ровный срез, практически без заусенцев. Если и будут неровности, они проявятся внутри трубы

Но важно знать, что использование трубореза немного уменьшает диаметр трубы

Чтобы этого избежать, пользуются ножовкой по металлу. В данном случае срез получится не такой ровный и аккуратный, но сохранит исходные размеры заготовки.

Необходимо получить срез размером от 0.02 до 0.4 мм. Слишком маленький зазор не даст припою должным образом соединить детали, а слишком большой не дает возможности проявиться капиллярному эффекту.

Полученный элемент обязательно нужно зачистить, чтобы убрать заусенцы и всевозможные загрязнения. Дополнительно соединяемые поверхности необходимо обезжирить растворами.

У второй соединяемой детали необходимо немного расширить диаметр при помощи труборасширителя. Это позволит обеспечить надежное соединение. После подготовки элементов рекомендуется примерить их друг к другу на предмет правильного соединения.

Нанесение флюса

Нанесение флюса

Теперь нужно нанести на обе детали небольшой слой флюса, чтобы убрать лишние продукты окисления. Операция производится при помощи небольшой кисточки. Не рекомендуется оставлять излишки вещества на поверхностях соединяемых элементов. Это приводит к образованию ненужных пор и впоследствии трещин.

Соединение деталей

После нанесения флюса для пайки медных изделий и труб нужно быстро соединить части, чтобы избежать попадания пыли и других загрязнений на область будущего шва. При совмещении посредством фитинга операция производится до упора. Во время движений необходимо вращать элементы друг относительно друга. Это позволит флюсу равномернее распределиться по поверхностям. Излишки флюса убираются.

Низкотемпературная пайка

Такое соединение реализуется при помощи газосварочного оборудования или электропаяльника. Флюс и припой должны соответствовать сварке. Припой нужен легкоплавкий, а флюс низкотемпературный.

Пламя горелки направляется на стык двух элементов. Для равномерного прогрева необходимо постоянно менять положение контактного пятна между огнем и трубой. Во время нагрева на соединительный зазор периодически наносится припой, который затем расплавляется под воздействием температуры.

Расплавленный припой должен полностью заполнить соединительный зазор. Чтобы не мешать данному процессу, рекомендуется не воздействовать некоторое время горелкой на область растекания.

После заполнения зазора необходимо некоторое время дать припою остыть. Остужать его искусственными способами не рекомендуется. Во время сварки нельзя перегревать медь. При перегреве флюс будет разрушаться и не сможет эффективно защищать соединение от окисления. В качестве индикатора используется флюс с примесью припоя. При достижении необходимой температуры в веществе будут наблюдаться расплавленные капли. Это означает, что дальнейший нагрев детали не требуется.

Высокотемпературная пайка

Создание шва

Способ реализуется при помощи газовой горелки. Нагрев должен быть равномерным и максимально аккуратным. Как только медь достигнет температуры 750 градусов, она станет вишневого цвета. Показатель говорит, что можно наносить на зазор припой.

Особенности пайки мягким и твердым припоями

Соединение медных труб имеет ряд характерных особенностей. Особо отчетливо они проявляются при использовании различных материалов.

Пайка звеньев легкоплавким припоем проводится при температуре 175–315ᵒC. Пайка твердыми составами осуществляется при разогреве места стыка до температуры 650–815ᵒC.

Пайка мягким сплавом используется для спаивания медных труб с внутренним диаметром до 22 мм, и твердым – при диаметре 22 мм и более.

Мягкие и твердые припои — описание

При достаточном разогреве происходит кипение нанесенного слоя флюса. При плавлении мягкого припоя образуется расплавленная капля, играющая важную роль для прочного соединения труб. Кипящий флюс выталкивает расплавленный состав из пространства стыка. Под действием капиллярных сил припайный сплав затягивается внутрь стыка при его остывании.

При пайке твердыми припоями встык между спаиваемыми элементами вставляется тонкая прокладка из мягкого металла. Соединяемые детали надежно и прочно фиксируются направляющей прокладкой.

Простая техника выполнения спаивания труб из меди и доступность всех материалов позволяет выполнять эту работу своими руками в домашних условиях.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
