Припой для пайки

Тугоплавкие и легкоплавкие

Припои для пайки подразделяются на тугоплавкие и легкоплавкие. Еще их называют твердые и мягкие. Все виды припоев широко используются в машиностроении, электротехнике, электронике.

Твердые припои применяют, когда необходимо достичь большой прочности соединения. Наверно, такие соединения можно было бы назвать конструктивными. Температура плавления их достигает 500 ℃ и выше.

Такая температура опасна для большинства компонентов электронных схем, особенно для полупроводниковых приборов и ограничивает их применение, поэтому для пайки используют другие сплавы – легкоплавкие.

Их получают добавлением в олово большего количества свинца. Все легкоплавкие припои имеют температуру плавления около 200 – 240 ℃.

Технические характеристики припоя ПОС-61

Обозначение припоя , как мы выяснили, довольно спорное, но против ГОСТа не попрешь. ПОС-61 применяют для пайки и лужения электронных компонентов и печатных плат точных приборов с высокогерметичными швами, для которых не допускается перегрев.

Состав припоя ПОС-61

Химический состав припоя ПОС-61 следующий:

• Олово 59 — 61 %;
• Сурьма — не более 0,1 %;
• Медь — не более 0,05 %;
• Висмут — не более 0,02 %;
• Мышьяк — не более 0,02 %;
• Железо — не более 0,02 %;
• Никель — не более 0,02 %;
• Сера — не более 0,02 %;
• Цинк — не более 0,002 %;
• Алюминий — не более 0,002 %;
• Свинец — все остальное — около 38,7 — 40,7 %.

Температура пайки припоя ПОС-61 составляет 220 градусов Цельсия. Солидус равен 183 градуса. Я даже снял видеоролик о плавлении этого припоя в замедленной съемке на свой Olympus Tough TG-860 с частотой 240 кадров в секунду.

Припой ПОС 61 ГОСТ 21931-76 имеет следующие технические характеристики:

• Плотность определяет вес и равна 8,5 г/куб. см.;
• Удельное электрическое сопротивление равно 0,139 Ом х кв.мм./м;
• Теплопроводность равна 0,12 ккал/см х с х град;
• Временное сопротивление разрыву составляет 4,3 кгс/кв.мм.;
• Относительное удлинение равно 46 %.

Достоинства припоя марки ПОС-61:

• наилучшее соотношение температуры плавления и прочности;
• хорошая адгезия к поверхности металлов;
• универсальный припой для пайки и большинства радиомонтажных работ;
• доступность и распространенность;
• низкая стоимость;
• часто выпускается в виде проволоки, например припой ПОС 61 Т2А.

Недостатки припоя типа ПОС-61:

• универсальность снижает характеристики в частных случаях, например при пайке цинка;
• температура плавления подходит не для всех устройств;
• пары припоя (свинца в нем) вредны для здоровья.

Свинцово-оловянные припои

Свинцово-оловянные припои разделяют на мягкие и твердые. Первые являются легкоплавкими и широко применяются в работе с радиоаппаратурой. Их температура плавления находится в интервале 300–450 градусов.

Составы свинцово-оловянных припоев.

Данный тип сплава характеризуется меньшей твердостью по сравнению с тугоплавкими вариантами, однако в монтаже микросхем именно они используются наиболее часто.

Состав мягких вариантов представляет собой сочетание двух элементов: свинца и олова. Также могут добавляться и легирующие элементы. Содержание подобных примесей незначительно. Их вводят для придания соединению определенных свойств, таких как пластичность, прочность и так далее.

Почему их делают на основе олова? Дело в том, что станум – лучший материал для пайки. Он обладает рядом преимуществ. К ним относится высокая проводимость и отличное смачивание. Тем не менее есть и недостатки, например, оно подвержено явлению оловянной чумы, формированию интерметаллических поверхностей и т.д.

Нейтральные вещества

К нейтральным флюсам можно отнести канифоль, использовать которую рекомендуется при пайке мелких радиотехнических компонентов и микросхем.

Этот популярный реагент нужен для того, чтобы паять разнородные по структуре детали из меди и её сплавов при сравнительно невысоких температурах нагрева места стыка (не более 450-ти градусов). Причём проведение этой операции допустимо даже при наличии на поверхности заготовок тонких оксидных плёнок.

Благодаря малой активности флюсы на основе канифоли обеспечивают защищённость изделий от коррозии и пользуются в связи с этим повышенным спросом.

При приготовлении рабочего состава в растолчённую до порошкообразного состояния канифоль добавляются спирт, глицерин или скипидар, что способствует улучшению качественных показателей смеси.

Продаются нейтральные флюс-гели, которые нужны для бессвинцовой пайки микросхем. Их удобно наносить специальным шприцем-дозатором.

Без содержания свинца

Бессвинцовый припой не должен содержать вредного металла и считается экологически чистым, не причиняющим вреда окружающей среде и исполнителям работ по пайке. Простейшим примером служит припой оловянный, который содержит чистое олово, имеет повышенную смачиваемость и высокую электропроводность. Для борьбы с недостатками, в них добавляют медь, серебро и золото, что помогает сделать субстанцию более твёрдой.

У такого изделия повышается температура расплавления, но найти полную альтернативу стандартным видам припоя пока что не удаётся, но основным показателем является безвредность. Олово занимает главное место в химическом составе, поэтому присущие ему свойства оказывают большое влияние на припой, из-за этого температура плавления у бессвинцового припоя ниже, а материал получается более мягким.

В. И. Блинов, образование ПТУ, специальность сварщик шестого разряда, допуск от НАКС к НГДО и ГО, опыт работы с 2004 года: «При отсутствии подходящего по всем параметрам варианта, во время пайки используйте марку ПСР-45, в которой содержание вредного свинца минимальное и составляет не более 0,5% от общего веса».

Описание металла

Олово — металл редкий, в небольших количествах встречается в рудах и песках, особенно часто встречается слоях, поднимаемых со дна океана. По распространенности среди металлов в земной коре занимает 47-е место.

Для его получения используют руды, содержание данного металла в которых около 0,1%. Сначала руду обогащают (методом магнитной сепарации или гравитационной флотации). Таким образом, содержание олова повышается до 40–70%. Потом обжигают концентрат в кислороде для удаления примеси мышьяка и серы. Полученный, таким образом, материал восстанавливают в электропечах с помощью алюминия или угля.

Около 40% мирового производства олова идет на производство консервных банок. Остальное используют в металлургии, для получения разных сплавов. Самый известный сплав — это бронза, состоящая из олова и меди. И только 7% олова производимого в мире используется в виде химических соединений.

Виды припоев

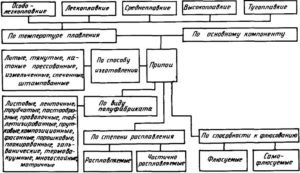

Все существующие припои можно разделить на три основных группы:

• Тугоплавкие припои;
• Легкоплавкие;
• Сверхлегкоплавкие.

Для пайки радиодеталей тугоплавкие припои не подходят, поскольку для их плавления нужна достаточно высокая температура, свыше 500 градусов. Тугоплавкие припои способны создать очень надёжное соединение металлов, которое характеризуется разрывом не менее чем 50/кг на 1 мм².

Для пайки тугоплавкими припоями не подходит электрический паяльник, поскольку он не способен обеспечить требуемую температуру плавления. Здесь уже используются инструменты помощнее, например, газовая горелка.

Радиолюбительские припои, они же легкосплавные, содержат в своём составе олово и свинец. Они мягкие и хорошо плавятся при температуре до 200 градусов. Поэтому чаще всего именно легкосплавные припои используют для пайки радиодеталей.

Описание

Припои выпускаются в виде гранул, прутков, проволоки, порошка, фольги, паст и закладных деталей.

Пайку осуществляют или с целью создания механически прочного (иногда герметичного) шва, или для получения электрического контакта с малым переходным сопротивлением. При пайке мест соединения припой нагревают свыше температуры его плавления. Так как припой имеет температуру плавления ниже, чем температура плавления соединяемого металла (или металлов), из которых изготовлены соединяемые детали, то он плавится, в то время как металл деталей остаётся твёрдым. На границе соприкосновения расплавленного припоя и твёрдого металла происходят различные физико-химические процессы. Припой смачивает металл, растекается по нему и заполняет зазоры между соединяемыми деталями. При этом компоненты припоя диффундируют в основной металл, основной металл растворяется в припое, в результате чего образуется промежуточная прослойка, которая после застывания соединяет детали в одно целое.

Выбирают припой с учётом физико-химических свойств соединяемых металлов (например, по температуре плавления), требуемой механической прочности спая, его коррозионной устойчивости и стоимости. При пайке токоведущих частей необходимо учитывать удельную проводимость припоя.

Жидкотекучесть низкотемпературных припоев даёт возможность паять изделия сложной формы.

Это интересно: Соседи воруют электроэнергию — как доказать и куда обратиться

Марки мягких припоев для пайки паяльником

Основным компонентом при пайке электрическим паяльником является оловянно-свинцовый припой. Он выпускается в виде проволоки или трубки разных диаметров. Трубчатый припой внутри заполняется канифолью. Такой припой очень удобен при работе, так как не требует дополнительного брать на жало паяльника флюс.

Припой представляет собой сплав легкоплавких металлов. Как правило, в состав припоя входит олово. Можно паять и чистым оловом, но оно дорогое и поэтому в олово добавляют дешевый свинец. Олово является экологически чистым металлом и его можно применять в качестве припоя для пайки в чистом виде пищевой посуды и медицинских инструментов. Если согнуть или сжать трубочку из чистого олова, то она хрустит. Чем больше в составе припоя свинца, тем темнее поверхность припоя.

Припои маркируются буквами и цифрами. Например ПОС-61, что обозначает П – припой, О – оловянный, С – свинцовый, 61 – % содержания олова. ПОС-61 является самым распространенным, так как подходит для пайки в большинстве случаев. В народе ПОС-61 часто называют третник , так как в его составе третья часть свинца (Pb).

Припои бывают мягкие и твердые. Температура плавления мягких припоев ниже 450˚С. Твердые припои плавятся при нагреве свыше 450˚С и для пайки электрическим паяльником не используются.

Основные технические характеристики мягких припоев для пайки электрическим паяльником

Марка припоя	Состав % от общей массы	Температура плавления ˚С	Прочность при растяжении кг/мм	Область применения
Сплав Вуда	Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5	68,5	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплавд Арсе	Олово — 6,9 Свинец — 45,1 Висмут — 45,3	79	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50 Сплав Розе	Олово — 25 Свинец — 25 Висмут — 50	94	–	Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33	Олово — 33,4 Свинец — 33,3 Висмут — 33,3	130	–	Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)	Олово — 61 Свинец — 39	190	4,3	Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М	Олово — 61 Свинец — 37 Медь — 2	192	4,5	Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90	Олово — 90 Свинец — 10	220	4,9	Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40	Олово — 40 Свинец — 60	238	3,8	Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30	Олово — 30 Свинец — 70	266	3,2	Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10	Олово — 10 Свинец — 90	299	3,2	Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа — 1	Олово — 55 Цинк — 25 Кадмий — 20	200	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа — 2	Олово — 40 Цинк — 25 Кадмий — 20 Алюминий — 15	250	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Удельное электрическое сопротивление оловянно-свинцового припоя (проводимость) составляет 0,1-0,2 Ом/метр, алюминия 0,0271, а меди 0,0175. Как видите, припой проводит ток в десять раз хуже, чем медь или алюминий.

Наиболее распространенным припоем является ПОС-61, его еще называют третник. Он отлично подходит для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом и не дорогой. Подходит практически для всех случаев пайки в быту.

Оловянно-свинцовые

В зависимости от состава сплавов, точнее, от процентного содержания компонентов, образуются и названия марок припоев.

Например, ПОС-30. Буквами сокращенно обозначается химический состав – припой оловянно-свинцовый, а число обозначает процентное количество олова в составе – 30%.

Сплавы с содержанием олова и свинца, как правило, относятся к легкоплавким припоям для пайки.

Наиболее распространены следующие марки:

• ПОС-90. Используется тогда, когда присутствие свинца нежелательно. Это могут быть различные машины и механизмы, предназначенные для пищевой промышленности, отраслей сельского хозяйства. Свинец при соединении с некоторыми химическими элементами и на воздухе выделяет ядовитые испарения, вредные для здоровья живых организмов.
• ПОС-60. Универсальный припой. Он широко используется для пайки из-за сочетания его хороших прочностных характеристик и температуры, к которой лояльны радиоэлементы.
• ПОС-40. Он применяется для пайки изделий из оцинкованного железа. Используется при ремонте отопительных приборов, труб.
• ПОС-30. Такая марка используется для лужения, то есть для нанесения слоя олова на поверхность с целью придать последней антикоррозионные свойства.

Свинец придает сплаву мягкость и текучесть, пайка происходит проще. Пруток с большим содержанием свинца (более 30%) можно легко согнуть, тогда как чистый оловянный только с большим трудом.

Второй важный компонент пайки

Как и при выборе паяльного флюса, припой также виляет на результат, долговечность и надежность контакта.

От чего зависит качество и почему это важно

Качество припоя зависит от количества примесей и шлаков. Если производитель нарушает технологию изготовления, то припой получается неудовлетворительного качества. Например, при производстве дешевого припоя, производитель может добавлять примеси для увеличения массы продукта. После пайки таким припоем на контакте остаются микротрещины, которые не смогли расплавиться с оловом. Такой контакт ненадежен априори, и не соответствует стандартам пайки. С течением времени контакт полностью разрушится

Поэтому, так важно читать отзывы о производителе и его продукции, особенно новичкам. Начинающие не могут сразу отличить хороший припой от плохого по причине недостаточного опыта работы

Даже если делать пайку по правилам, с плохим припоем не получится ничего хорошего.

Процесс деградации контакта

Рассмотрим схематично несколько примеров.
Хороший контакт блестит и не имеет никаких трещин и разводов.

А если контакт плохо спаян или припой некачественный, на нем сразу же после пайки появляется небольшие разводы. На фото ниже показан припой с большим содержанием примесей.

Это микротрещины, которые со временем начинают окисляться, повышать сопротивление контакта.

Низкотемпературные припои

Легкоплавкие припои имеют температуру перехода к жидкому состоянию до 450 °C. Применяются радиотехническими соединениями, при спайке проводов, других работах. Основные составляющие таких изделий пайки имеют сплавы олова, свинца, кадмия или висмута. В процессе обезжиривания, лужения технических плат имеют место сплавы Вуда или Розе. Такие вещества переходят в жидкое состояние уже на отметке 70 °C.

Низкотемпературный припой

Металлы имеют различную температуру плавления, важно ознакомиться с составом припоя перед покупкой

1. Олово представляет собой легкоплавкий металл, который растворяется серной или соляной кислотой. Плавится металл на отметке 232 °C, воздействие стандартных комнатных температур не влияет на него, однако при отметке -50 °С разрушается составная кристаллическая решетка.
2. Свинец является популярным ввиду своей легкоплавкости, хорошо поддается обработке. Окисляется только поверхность, на которую происходит воздействие окружающего воздуха.
3. Кадмий используется в антикоррозийных целях при пайке изделием из олова и свинца. Сам материал токсичен, плавится при отметке 321 °С.
4. Висмут добавляется в состав ввиду растворимости серной кислотой, азотной средой.

Наиболее удобная форма выпуска для пайки радиодеталей – проволока диаметром 2-2,5 см. Составом современных изделий является канифоль, которая выступает ролью флюса.

Это интересно: Чем лучше обезжирить металл перед покраской — изучаем в общих чертах

Флюс

В продаже распространён припой с канифолью в виде полой проволоки, свитой кольцами. Аналогичного состава флюс производится из хвойных деревьев, такая субстанция приходит в мягкое состояние при нагревании до 50 °С, а при 250 °C — начинает кипеть с частичным испарением. Канифоль нужно обязательно удалять после окончания работ, иначе произойдёт окисление, а субстанция, впитывая влагу из воздуха, начнёт препятствовать исправной работе приборов.

Популярные составы

Существуют три основных категории:

1. Светлого цвета канифоль применяют при соединении меди и других мягких цветных металлов; спиртовой раствор с концентрацией один к пяти применяют в труднодоступном месте спайки; а смесь глицерина и канифоли применяют для герметичной пайки.
2. Флюсы, включающие спирт, вазелин или хлористый цинк, используются для прочного соединения цветных и драгоценных металлов. Применение пасты оправдано тем, что её удобнее наносить в требуемом количестве на изделие.
3. Кислотно активные вещества производятся в жидком виде, например, ортофосфорная кислота, имеющая плотность 1,7.

Хранить жидкие флюсы надо в герметически закрывающихся ёмкостях, для исключения испарения.

Как правильно выбрать флюс

Даже при знании разновидностей и технических характеристик не каждый человек знает, как выбрать флюс

Важно понимать какой состав лучше. Для безопасной пайки следует выбирать нейтральные флюсы

Они подходят для работы с различными деталями. Однако при спайке больших компонентов, работа будет происходить медленно.

Чтобы ускорить процесс, можно использовать среднеактивные флюсы. Такие составы подходят для работы с различными металлами. Для работы с крупными деталями идеальным вариантом являются серебряные припои.

Какой флюс выбрать для пайки? Обзор флюсов моей мастерской.

Лучшие заменители

Не всегда дома может найтись припой для спайки оборванных контактов или проводов. В таких ситуациях можно провести ремонт без покупных составов. Заменить флюс можно несколькими веществами:

• янтарем;
• жиром;
• «Аспирином»;
• смолой.

Перед началом работ «Аспирин» необходимо растворить в небольшом количестве жидкости.

Смола на дереве

Основные свойства сплава

Рассматривая то, при какой температуре плавится олово для пайки, следует учитывать, что учитывается не только этот показатель. Материалы, применяемые при пайке, характеризуются нижеприведенными свойствами:

1. Смачиваемость. Для обеспечения качественного соединения применяемый сплав должен обладать высоким показателем смачиваемости. Под этим понятием подразумевается повышение надежности связи между молекулами твердых материалов. При высоком рассматриваемом показателе расплавленное вещество расходится по поверхности, заполняя все полости.
2. Электропроводность. В большинстве случаев сплавы для пайки применяются при получении различных микросхем. При высокое электрической проводимости получаемое соединение не создает дополнительного сопротивления во время работы. При слишком низком показателе проводимости или высоком сопротивление создаваемые контакты начинают нагреваться.
3. Температура плавления. Основными критерием при выборе сплава можно назвать то, что он должен плавится при намного меньшей температуре, чем соединяемые металлы. При этом температура плавления оловянного припоя будет существенно отличаться от соответствующего показателя другого припоя. Один и тот же сплав может плавиться при различной температуре, все зависит от химического состава. Наличие примесей становится причиной повышения или понижения плавкости. Температура плавления припоя ПОС-40 238 градусов Цельсия. Есть и тугоплавкие припои, для нагрева которых требуется специальный прибор.

Важно учитывать то, при какой температуре плавится оловянно — свинцовый или иной припой. Это связано с тем, что при нагреве основного материала до критических значений происходит перестроение структуры, и он меняет свои основные эксплуатационные качества

Диффузионный

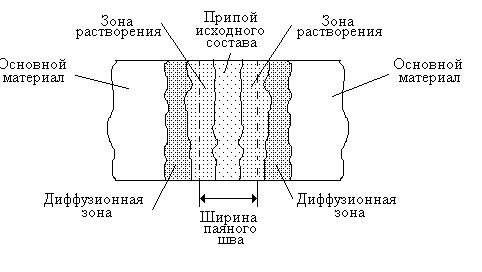

Этот вид паяния отличается от остальных длительностью процесса, поскольку на диффузию требуется время.

Припой внутри зоны шва выдерживается при определенной температуре дольше, чем, скажем, при обычном капиллярном виде пайке. Соединение двух заготовок происходит за счет диффузии припоя и спаиваемых металлов.

Сам процесс диффузии заключается в проникновении молекул одного вещества в структуру другого вещества. Спайка происходит на молекулярном уровне и дает возможность получить более прочный шов.

Диффузионный вид требует строго соблюдения температурного и временного режима. Температура нагрева в зоне пайки всегда выше, чем температура плавления припоя.

Содержащие сурьму

Для уменьшения степени окисления сплава в жидком состоянии и придания пайке лучшего вида, в состав его вводят сурьму. Согласно ГОСТ 21930-76 все оловянно-свинцовые припои для пайки в зависимости от химического состава классифицируются на:

• безсурьмянистые;
• малосурьмянистые, с содержанием сурьмы до 0,5 %;
• сурьмянистые, содержащие более 0,5% сурьмы.

Этот же ГОСТ определяет и области преимущественного использования каждой марки.

Таблица 1. Химический состав припоев

Химический состав, %
Марка припоя	Код ОКП	Основные компоненты
Олово	Сурьма	Кадмий	Медь	Свинец
Бессурьмянистые
ПОС 90	17 2311 1100 04	89-91	—	—	—	Остальное то же
ПОС 63	17 2312 0100	62,5-63,5	—	—	—
ПОС 61	17 2312 1100 10	59-61	—	—	—
ПОС 40	17 2314 1100 00	39-41	—	—	—
ПОС30	17 2321 1100 09	29-31	—	—	—
ПОС 10	17 2326 1100 06	9-10	—	—	—
ПОС 61М	17 2312 1200 07	59-61	—	—	1,2-2,0
ПОСК 50-18	17 2313 1200 02	49-51	—	17-19	—
ПОСК 2-18	17 2343 1100 09	1,8-2,3	—	17,5-18,5	—
Малосурьмянистые
ПОССу 61-0,5	17 2312 1400 01	59-61	—	—	—	Остальное то же
ПОССу 50-0,5	17 2313 1100 05	49-51	—	—	—
ПОССу 40-0,5	17 2314 1200 08	39-41	—	—	—
ПОССу 35-0,5	17 2315 1200 03	34-36	0,05-0,5	—	—
ПОССу 30-0,5	17 2321 1200 06	29-31	—	—	—
ПОССу 25-0,5	17 2322 1200 01	24-26	—	—	—
ПОССу 18-0,5	17 2323 1100 10	17-18	—	—	—
Сурьмянистые
ПОСу 95-5	17 2311 1200 01	Ост.	4,0-5,0	—	—	—
ПОССу 40-2	17 2314 1300 05	39-41	1,5-2,0	—	—	Остально то же
ПОССу 35-2	17 2315 1300 00	34-36	1,5-2,0	—	—
ОССу 30-2	17 2321 1300 03	29-31	1,5-2,0	—	—
ПОССу 25-2	17 2322 1300 09	24-26	1,5-2,0	—	—
ПОССу 18-2	17 2323 1200 07	17-18	1,5-2,0	—	—
ПОССу 15-2	17 2324 1100 05	14-15	1,5-2,0	—	—
ПОССу 10-2	17 2326 1200 03	9-10	1,5-2,0	—	—
ПОССу 8-3	17 2326 1300 00	7-8	2,0-3,0	—	—
ПОССу 5-1	17 2327 1100 01	4-5	0,5-0,1	—	—
ПОССу 4-6	17 2327 1200 09	3-4	5,0-6,0	—	—
ПОССу 4-4	17 2327 1300 06	3-4	3,0-4,0	—	—

Использование ПОС

Первооткрыватели этого сплава были приятно удивлены, что он превращается в расплавленное состояние при меньшей температуре, а эвтектическая смесь способна играть роль растворителя для добавленного металла. Так и были разработаны самые первые марки припоев ПОС.

Свинцовые варианты

Такие смеси с содержанием свинца, отличаются мягкостью, быстрым расплавлением и лёгкой обработкой, поэтому получили название свинецсодержащие припои. Они вредны, поэтому были запрещены для использования во время спайки элементов электрических приборов по всему миру. Процент содержание кадмия, ртути, а также аналогичных вредоносных компонентов в оборудовании строго регламентировано и проверяется соответствующими организациями.

Где применяется

После сварки пайка находится на втором месте по применению в категории стыковки металлов. А в некоторых областях производства она занимает главенствующую позицию. К примеру, в производстве компьютеров, сотовых телефонов и другой IT-ной техники. Ведь мельчайшие детали этой техники требуют компактного контакта между собой.

Кроме этого пайка применяется для соединения медных трубок в производстве холодильников, теплообменников, при соединении твердосплавных деталей между собой, к примеру, режущие пластины к резцам.

При проведении кузовных работах проводится соединение деталей к тонким металлическим листам. Лужение тоже является частью процесса пайки, а эту операцию применяют для защиты различных конструкций от коррозии металлов.

https://youtube.com/watch?v=KBr6fTDMazw
