Сталь 20

Сферы применения

Определенные технические характеристики стали 20 объясняют ее применение в разных направлениях промышленности:

1. Производстве трубной арматуры (накидных гаек, штуцеров, фланцев, крестовин, ниппелей).
2. Изготовлении строительных материалов.
3. Сборке разных металлоконструкций, машин, судов, промышленного оборудования.

Из этого металла производят:

1. Бесшовные трубы. Изготавливаются путем холодного, горячего волочения. Их особенность — высокая прочность.
2. Цельносварные холоднокатаные трубы.
3. Различные профиля (проволоку, двутавры, швеллера, металлические уголки, листы разной толщины, прутки).

Изделия из этого сплава изготавливаются по определенным государственным стандартам:

1. ГОСТ 17305-91— производство проволоки разного сечения.
2. ГОСТ 82-70 — изготовление металлических лент разной ширины.
3. ГОСТ 16523-97 — производство легких листов малой толщины.
4. ГОСТ 10704-9 — изготовление труб.
5. ГОСТ 8479-70 — производство кованых деталей, поковок.
6. ГОСТ 1577-93 — изготовление металлических листов большой толщины.
7. ГОСТ 14955-77 — производство серебрянки, шлифовальных прутков.
8. ГОСТ 7417-75 — изготовление калиброванных прутков.
9. ГОСТ 8240-97, ГОСТ 1050-88 — производство фасонного, сортового проката.

В ГОСТах указываются основные требования к готовой продукции, ее испытания для допуска в продажу.

Стальные листы (Фото: Instagram / absolut_metall35)

Основные характеристики и свойства

При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:

1. Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
2. Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
3. Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
4. Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
5. Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
6. При необходимости есть возможность проводить сваривание деталей.
7. Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
8. Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.

Свойства Ст 20

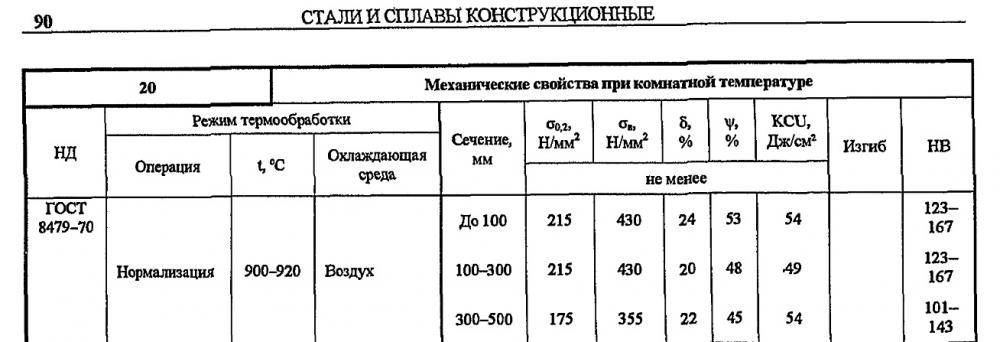

Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.

Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:

Для оказания требуемого воздействия применяется специальное оборудование. Примером можно назвать доменные и индукционные печи. На протяжении длительного периода использовали именно доменные печи, но они уступают индукционным. Второй вариант исполнения подходит для установки в небольших мастерских.
Критические точки учитываются при проведении рассматриваемой процедуры. Стоит учитывать, что они уже были выявлены для всех металлов, поэтому не нужно проводить исследования повторно.
Заготовка разогревается до требуемой температуры, после чего происходит первичное перестроение структуры

Время выдержки также является важным показателем, который должен учитываться, как и скорость нагрева.
Уделяется внимание и процессу охлаждения. Слишком большие заготовки охлаждаются на воздухе, так как возникают проблемы с созданием требующейся среды

На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины. Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры.

Цвета закалки стали

Во многих случаях после термической обработки образуются поверхностные дефекты. Именно поэтому процедура применяется для заготовок или изделий, которые созданы с учетом припуска. После закалки часто проводится отпуск, который позволяет снять внутренние напряжения и снизить вероятность повреждения изделия при падении или возникновении ударной нагрузки.

Виды проката

Все вышеперечисленные описания делают марку стали 20 востребованной при изготовлении разного вида прокатного профиля. Прокат получают двумя основными способами:

• Горячее деформирование. Применяют к заготовкам, толщина которых более 4 мм. Недостатком такой обработки – образование окалины, являющейся дополнительным концентратором напряжения.
• Холодное деформирование. Используют при прокате заготовок толщиной до 4 мм. Основное преимущество данной обработки – дополнительное упрочнение сплава в результате наклепа.

Из стали 20 получают следующие изделия:

• Цельносварные холоднокатаные трубы. Листы сворачивают по радиусу и затем сваривают его края прямым швом.
• Бесшовные трубы. Получают методом горячего и холодного волочения. Особенности данных труб – повышенная прочность, по сравнению с их сварными аналогами и, соответственно, более высокая стоимость.
• Всевозможные виды профиля: пруток, лист, уголок, швеллер, двутавр, проволока и прочее.

Сталь 09г2с — характеристика, применение и свойства стали 09г2с

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).

Особенности электросварки

К работам с этим материалом предъявляются особые требования, которые обуславливаются необходимостью соблюдения технологического процесса. Необходимость сохранения прочности стали на швах уже отмечалась. Однако в обычных условиях едва ли можно достичь абсолютно положительного результата.

Например, условие предотвращения перегрева достигаются применением токов низкой силы 40-50 А /1 мм электрода. Сварные работы сопровождаются последующей закалкой материалов при температуре 6500С.

Благодаря соблюдению технологий достигают качества, не уступающего по свойствам еще более дорогим сплавам.

Сравнение с другой маркой стали

Например, для 09г2с и ст3 разница определяется прежде всего содержанием углерода. Для Ст3сп оно в 10-20 раз превосходит того, что имеется в сплаве низколегированной марки.

Ст3сп – относится к углеродистым сплавам. Эта марка стали отличается высокой хрупкостью, быстрым разрушением при низких температурах. Если описываемая марка имеет нижний предел -70 градусов, то объект сравнения всего -20.

Качество Ст3сп – обыкновенное, что говорит о вероятно высоком присутствии серы и фосфора. Тогда, как 09г2с высококачественная. Все остальные плюсы уже есть в предшествующем описании. Остается только отметить, что стоимость этой марки значительно выше, чем цена Ст3сп.

о низколегированных сталях:

Марка стали – 20 — особенности и применение

Сталь 20 — конструкционная углеродистая высококачественная сталь для производства металлической продукции – калиброванного металлопроката. Сфера её применение также распространяется на изготовление труб перегревателей, коллекторов, трубопроводов котлов высокого давления, а также цементируемых деталей для длительной службы при высоких температурах (до 350 градусов по Цельсию).

Сталь 20 в производстве металлопродукции

Сталь 20 не склонна к отпускной хрупкости, характеризуется высокой свариваемостью, что делает её идеальной для производства труб, листового и сортового проката, стальных шестигранников.

Шестигранник представляет собой металлопрокат с шестигранным сечением и диаметром вписанного круга 8-100 мм. Клиенты «МеталлМаш» могут купить шестигранники двух видов (сталь 20, 35, 40 и 45):

• Горячекатаный (ГОСТ 2879-88). В основном, применяется для изготовления крепежных деталей (гаек, болтов, шурупов), частей механизмов и машин. Качество проката шестигранника определяется категориями: Б –высокой точности, В – нормальной точности. Изделие может включать разную долю хрома, никеля и меди.
• Калиброванный (ГОСТ 8560-78). Выпускается с шестигранным сечением 3-100 мм.

Для изготовления шестигранников используется сталь различных марок (от малоуглеродистой стали до легированной). Длина шестигранного прута составляет 2 — 6 метров. Высокая прочность и отличные эксплуатационные характеристики шестигранников позволили этой продукции найти свое применение в строительстве для изготовления каркасов, в производстве специального оборудования для химической и пищевой индустрии, в легком и тяжелом машиностроении, а также в авиастроении, поскольку изделия способны выдерживать самые большие нагрузки.

Круг стальной. Также встречается название «прокат круглого сечения». Стальной круг имеет форму прута с круглым, иногда овальным, сечением. Обладая высокой прочностью и эластичными свойствами, изделие хорошо поддается обработке и сварке. Круг стальной чаще всего используется как заготовка в производстве труб, однако это не мешает ему быть задействованным в разных сферах, начиная от бытовой и заканчивая космическим строением. В быту стальной круг применяется для изготовления подставок, вешалок, изгородей, лестниц и других конструкций, в строительстве – в качестве укрепляющего элемента, а также при армировании бетона.

«МеталлМаш» поставляет два вида стального круга (можно купить сталь 20, 35, 40 и 45):

• Горячекатаный (ГОСТ 2590-88). Горячекатаный металлопрокат круглого сечения может иметь диаметр 5 — 270 мм. Сырье – низкоуглеродистая, легированная или автоматная сталь. Точность круга определяется тремя классами: А – высокая точность, Б – повешенная, В – нормальная. Допустимое отклонение – 30-50 мм. Поставляется в виде прутков или в мотках (при диаметре менее 9 мм) длиной 2-12 м.
• Калиброванный (ГОСТ 1051-73): холоднотянутый (изготавливается методом холодного волочения из горячекатаного круга), холоднокатаный (изготавливается методом холодной прокатки).

Благодаря тщательной обработке с применением дополнительных технологий (шлифованию, полированию и т.д.) круг калиброванный имеет точные размеры по сечению и гладкую поверхность. Поставляется в виде прутков или в мотках (при диаметре менее 25 мм). Калиброванный прокат с круглым сечением находит широкое применение в изготовлении валов, осей, толкателей и других частей машинных механизмов.

предлагает металлопрокатную продукцию для всех регионов Украины. Если вам необходимо купить сталь 20, 35, 40 и 45 высокого качества вы можете, непосредственно связавшись с нами по телефону или электронной почте.

metallmash.dp.ua

Сталь 20 – конструкционная сталь

Продажа проката стали 20 со складов на Урале и в Москвской области. Всегда в наличии на складе более 200тн стали 20.

(351) 735-59-79

Сталь 20. Описание

В целом сталь 20 находит широкое применение в котлостроении, для труб и нагревательных трубопроводов различного назначения, кроме того промышленность выпускает пруток, лист. После цементации и цианирования из этой стали можно изготавливать детали, от которых требуется высокая твердость поверхности и допускается невысокая прочность сердцевины: кулачковые валики, оси, крепежные детали, шпиндели, пальцы, звездочки, шпильки, вилки тяг и валики переключения передач, толкатели клапанов, валики масляных насосов, пальцы рессор, малонагруженные шестерни и другие детали автотракторного и сельскохозяйственного машиностроения.

Из стали 20 изготавливается богатый ассортимент проката, конечно при этом учитываются оссобености стали этой марки. Так поковки из этой марки могут быть изготовлены категории прочности только 175, 195, 215, 245 при толщине поковок от 100 до 300 мм, для получения поковок с большей категорией прочностью необходимо уже использовать другую сталь. Для изготовления поковок используют блюмсы или слитки стали, ккатаные или кованые заготовки, либо заготовки отлитые на линии непрерывной разливки стали и какие-либо другие виды проката.

Труба прямошовная из марки 20 создается методом электросварки из листов или рулонов стали, при этом при обозначении такой трубы пишется ее диаметр, толщина стенки, длина, класс точности, ГОСТ, например: труба прямошовная толщиной 89 мм, стенкой 4 мм, мерной длины 6 метров II класса точности, которая была изготовлена по группе Б ГОСТ 10507-80 обозначается следующим образом:

89х4х6000 II ГОСТ 10704-91

Б-20 ГОСТ 10507-80

Методом горячего деформирования изготавливаются бесшовные трубы, при этом они должны обладать следующими свойствами: временное сопротивление разрыву 412 МПа, предел текучести 245 МПа, относительное удлинение 21%, твердость по Бринеллю 4,8.

Технологические свойства ст20

Температура начала ковки стали 20 составляет 1280° С, окончания – 750° С, охлаждение поковки – воздушное. Сталь 20 нефлокеночувствительна и не склонна к отпускной способности. Свариваемость стали 20 не ограничена, исключая детали, подвергавшиеся химико-термической обработке. Рекомендованы способы сварки АДС, КТС, РДС, под газовой защитой и флюсом.

Сталь 20 применяют для производства малонагруженных деталей ( пальцы, оси, копиры, упоры, шестерни), цементуемых деталей для длительной и весьма длительной службы (эксплуатация при температуре не выше 350° С), тонких деталей, работающих на истирание. Сталь 20 без термической обработки или после нормализации используется для производства крюков кранов, вкладышей подшипников и прочих деталей для эксплуатации под давлением в температурном диапазоне от -40 до 450°С . Сталь 20 после химико-термической обработки идет на производство деталей, которым требуется высокая поверхностная прочность ( червяки, червячные пары, шестерни). Широко применяют ст20 для производства трубопроводной арматуры, труб, предназначенных для паропроводов с критическими и сверхкритическими параметрами пара, бесшовных труб высокого давления, сварных профилей прямоугольного и квадратного сечения и т.д.

0.17 – 0.24

0.17 – 0.37

0.35 – 0.65

до   0.3

до   0.04

до   0.035

до   0.25

до   0.3

Ac1 = 724 ,       Ar1 = 682 ,      Ac3(Acm) = 845 ,       Ar3(Arcm) = 815

Механические свойства при Т=20oС материала 20

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м2	–
Лист термообработ., ГОСТ 4041-71	4 – 14		340-490		28
Трубы горячедеформир., ГОСТ 550-75			431	255	22	50	780
Трубы, ГОСТ 8731-87			412	245	21
Трубы, ГОСТ 10705-80			372	225	22
Прокат, ГОСТ 1050-88	до 80		410	245	25	55		Нормализация
Прокат нагартован., ГОСТ 1050-88			490		7	40
Прокат отожжен., ГОСТ 1050-88			390		21	50
Лента отожжен., ГОСТ 2284-79			310-540		18
Лента нагартован., ГОСТ 2284-79			490-830

Твердость   20   после отжига ,             ГОСТ 1050-88

HB 10 -1 = 163   МПа

Физические свойства материала 20

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.13		52	7859
100	2.03	11.6	50.6	7834	486	219
200	1.99	12.6	48.6	7803	498	292
300	1.9	13.1	46.2	7770	514	381
400	1.82	13.6	42.8	7736	533	487
500	1.72	14.1	39.1	7699	555	601
600	1.6	14.6	35.8	7659	584	758
700		14.8	32	7617	636	925
800		12.9		7624	703	1094
900				7600	703	1135
1000					695

Состав стали марки 20

Химический состав стали 20 регламентирован ГОСТ 1050-58. Согласно его требованиям, массовая доля углерода в ковшевой пробе сплава должна составлять от 0,17% до 0,24%. Поэтому сталь 20 относится к низкоуглеродистым.

Нормы содержания в ней других химических элементов по ГОСТу:

• никеля и меди — не более 0,3%
• мышьяка — не выше 0,08%;
• марганца – 0,35% – 0,65%;
• хрома – не выше 0,25%;
• кремния – 0,17% – 0,37%;
• серы и фосфора — соответственно, не более 0,040% и 0,035%.

Характеристика материала 20Л

Марка : 20Л Заменитель: 25Л, 30Л

Классификация : Сталь для отливок нелегированная

Применение: шаботы, арматура, фасонные отливки деталей общего машиностроения, изготовляемые методом выплавляемых моделей, детали сварно-литых конструкций и другие детали, работающие при температуре от —40 до 450 °С.

Виды поставки материала 20Л

В42 — Рельсы. Накладки. Подкладки. Костыли	ГОСТ  7370-98     Крестовины железнодорожные типов Р75, Р65 и Р50. Технические условия
В82 — Отливки стальные	ГОСТ  977-88     Отливки стальные

Химический состав в % материала   20Л ГОСТ   977 — 88

C Si Mn S P0.17 — 0.250.2 — 0.520.45 — 0.9до   0.06до   0.06

Примечание: Доля примесей фосфора и серы зависит от группы отливок и вида выплавки стали

Температура критических точек материала 20Л.

Ac1 = 735 ,      Ac3(Acm) = 854 ,       Ar3(Arcm) = 835 ,       Ar1 = 680
Технологические свойства материала 20Л .

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Литейно-технологические свойства материала 20Л .

Линейная усадка :

2.2 — 2.3   %

Режимы термической обработки материала 20Л

Нормализация 880 — 900 ° C или Нормализация 880 — 900 ° C, Отпуск 630 — 650 ° C

Механические свойства при Т=20oС материала 20Л .

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Отливки, К20, ГОСТ 977-88	до 100		412	216	22	35	491	Нормализация 880 — 900oC,Отпуск 630 — 650oC,

Физические свойства материала 20Л .

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.01		54	7850		170
100	1.96	12.2	53		487	220
200	1.88	12.7	51		500	294
300	1.83	13.1	48		517	385
400	1.73	13.5	43		533	490
500	1.65	13.9	39		559	604
600	1.52	14.4	35		588	761
700	1.32	14.9	32		638	932
800	1.2	12.6	27		706	1101
900		12.4	27		706	1139
T	E 10- 5	a 10 6	l	r	C	R 10 9

Зарубежные аналоги материала 20Л

Внимание!   Указаны как точные, так и ближайшие аналоги

США	Германия	Япония	Франция	Англия	Италия	Польша	Чехия	Австрия
—	DIN,WNr	JIS	AFNOR	BS	UNI	PN	CSN	ONORM
1A Gr.WCA J02002 J02502	1.0443 1.0619 GP240GH GS45	SC450 SCPH1	FB-M	430A	GC20	L20	422643	GS45

Обозначения:

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)]
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Свойство стали 20

Удельный вес металла составляет 7,85 г/см3. Сталь 20 обладает высокими эксплуатационными характеристиками, что позволяет значительно расширять области ее применения. Для того, чтобы готовые изделия получались максимально качественными, обработка производится в несколько этапов. Изначально производится ковка, изделию придается нужная форма. Затем формируются пазы, резьбы и отверстия. Сталь 20 температура нагрева составляет от 750 градусов.

В нашем магазине мы предлагаем широкий ассортимент различных изделий из металла, в том числе из стали 20 марки. Отечественные ее аналоги – это 15 и 25 марки. У нас вы можете приобрести по приемлемым ценам различные детали для строительства и производства под заказ, также широким спросом пользуются различные металлоконструкции, которые наши мастера изготавливают на мощностях компании. Одним из основных направлений нашей деятельности является изготовление оконных отливов и автомобильных навесов. Мы предоставляем вашему вниманию готовые чертежи, по которым несложно высчитать стоимость изделий и конструкций. Стоит отметить, что цены у нас максимально доступные, мы рады каждому новому клиенту, поэтому предлагаем исключительно высококачественную продукцию собственного производства. Обращайтесь к нам!

Выбираем конструкционную сталь. Характеристики стали 3, 20 и 45, 40х

Сталь ст 3

Сталь 3 (ст3) входит в список конструкционных углеродистых стали. Продукция выпускается различных видов в форме сортового и листового проката. Свойства этого вида стали являются условием для включения их к группе А, вот почему в ее наименовании отсутствуют дополнительные обозначения – ст3. Сталь данного типа производится методом сварки и давления, без горячей или другой дополнительной обработки. При этом используется углеродистая сталь 3.

Представим расшифровку стали 3: «ст» обозначает «сталь», а цифра – номер марки. Процент содержания углерода в данном виде стали указан в номере, и необходимо знать – чем выше номер, тем выше содержание углерода. После номера марки иногда указывается степень раскисления продукта, по параметрам которого сталь подразделяют на кипящие (кп), спокойные (сп) и полуспокойные (пс). Благодаря хорошей свариваемости и простоте данная марка применяется в различных металлических конструкциях и в строительстве.

Сталь 20 и 45

Данные виды стали относятся к качественным углеродистым конструкционным. Являясь низкоуглеродистой, сталь 20 характеризуется отличной свариваемостью, пластичностью и штамповкой. Сталь 20 с такими характеристикам, как правило, используется в производстве разных видов деталей для крепежа – валики, оси и т.д. Данный вид продукции может дополнительно цементироваться, что увеличивает прочность поверхности, одновременно насыщаясь углеродом.

Сталь 45 является среднеуглеродистой качественной конструкционной, особенность которой – невосприимчивость к сварке. В ее характеристики входит также повышенная прочность и, в то же время, низкая вязкость и пластичность. Способ термообработки деталей зависит от условий, в которых протекает работа, где применяются нормализация и улучшение, а также закалка с низким отпуском и ТВЧ. Сталь 45 применяется в производстве деталей небольшого размера: зубчатые колеса, валы, шатуны и детали, подвергающиеся циклическим нагрузкам.

Сталь 40х

Указанный вид стали относится к хромистым конструкционным улучшаемым легированным. Цифры в начале названия показывают процент содержания углерода, а буквы – легирующие элементы. Буква «х» в свою очередь обозначает применение хрома в производстве стали 40х.

Из нее чаще изготавливают средненагруженные детали небольшого размера, причем, чем выше содержание углерода в данной линейке стали, тем выше прочность и ниже пластичность и вязкость. Кроме этого, стали из хрома характеризуются довольно низкой прокаливаемостью

1. Конструкционная сталь — это углеродистая или легированная сталь, которая обладает химическими, физическими, механическими свойствами. Сталь данного качества используется в изготовлении механизмов, различных деталей, машиностроительных конструкций и в строительстве. Процесс легирования происходит с помощью следующих химических элементов: титан, марганец, ванадий, молибден, хром, никель, медь, кремний, азот, ниобий, селен, кобальт, вольфрам, бериллий, бор, алюминий.
2. Инструментальная сталь — это легированная или углеродистая сталь, из которой изготавливаются измерительные и режущие инструменты, штампы горячего и холодного деформирования, а также детали машин. Острота кромки режущих инструментов объясняются именно наличием в стали молибдена. Процесс легирования инструментальной стали происходит с помощью следующих химических элементов: титан, бериллий, молибден, алюминий, вольфрам, ванадий, медь, хром, марганец, кремний, никель, азот, ниобий, селен, кобальт, молибден, бор.

Сталь 20ЮЧА (20ЮЧ) / Auremo

Обозначения

Название	Значение
Обозначение ГОСТ кириллица	20ЮЧА
Обозначение ГОСТ латиница	20JuChA
Транслит	20YuChA
По химическим элементам	20AlZr

Название	Значение
Обозначение ГОСТ кириллица	20ЮЧ
Обозначение ГОСТ латиница	20JuCh
Транслит	20YuCh
По химическим элементам	20AlZr

Описание

Сталь 20ЮЧА применяется: для изготовления труб, корпусов, днищ, плоских фланцев и других деталей, эксплуатируемых в средах содержащих сероводород и углекислый газ при температурах от -40 °С до +475 °С; деталей трубопроводной арматуры с проведением термообработки; сварных сосудов газовой и нефтехимической промышленности; бесшовных горячедеформированных нефтегазопроводных труб повышенной коррозионной стойкости и хладостойкости, предназначенных для использования в системах нефтегазопроводов, технологических промысловых трубопроводов, транспортирующих нефть и нефтепродукты, а также в системах поддержания пластового давления в условиях нефтедобывающих предприятий эксплуатируемых в средах, содержащих сероводород и углекислый газ.

Примечание

Сталь стойкая к коррозионному растрескиванию.

Стандарты

Название	Код	Стандарты
Термическая и термохимическая обработка металлов	В04	СТ ЦКБА 026-2005
Сортовой и фасонный прокат	В32	TУ 14-1-3332-82
Листы и полосы	В23	TУ 14-1-3333-82
Болванки. Заготовки. Слябы	В31	TУ 14-1-4179-86, TУ 14-1-3345-82
Листы и полосы	В33	TУ 14-1-4853-90
Трубы стальные и соединительные части к ним	В62	TУ 14-3-1652-89, TУ 14-3-1600-89, TУ 14-157-54-97, TУ 14-162-14-96, TУ 14-162-20-97, TУ 14-3-463-2005, TУ 14-3Р-54-2001, TУ 14-3-1745-90
Обработка металлов давлением. Поковки	В03	TУ 26-0303-1532-84

Химический состав

Стандарт	C	S	P	Mn	Cr	Si	Ni	Fe	Cu	N	As	Al	Ca
TУ 14-1-4853-90	0.16-0.22	≤0.005	≤0.02	0.5-0.8	—	0.17-0.37	≤0.25	Остаток	≤0.25	≤0.012	≤0.08	0.03-0.1	0.001-0.01
TУ 14-1-4179-86	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.3	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—
TУ 14-3-1652-89	0.16-0.22	≤0.012	≤0.02	0.5-0.8	—	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—
TУ 14-3Р-54-2001	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.25	0.17-0.37	≤0.4	Остаток	≤0.3	≤0.012	—	0.03-0.1	—
TУ 14-162-14-96	0.17-0.22	≤0.015	≤0.015	0.5-0.65	≤0.25	0.17-0.37	≤0.25	Остаток	≤0.25	≤0.012	—	0.03-0.05	—
TУ 14-3-1745-90	0.16-0.22	≤0.012	≤0.02	0.5-0.8	≤0.25	0.17-0.37	≤0.4	Остаток	—	≤0.012	—	0.03-0.1	—

Fe — основа. По ТУ 14-1-4853-90, ТУ 14-3-1652-89 и ТУ 14-1-4179-86 химический состав приведен для стали 20ЮЧ. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится РЗМ (титан, кальций, цирконий) из расчета 0,7 кг/т. Содержание РЗМ в стали не является сдаточным показателем, но контролируется и вносится в документ о качестве. В сталь вводятся технологическая добавка силикокальция из расчета получения в готовом прокате 0,001-0,010 % кальция. По ТУ 14-3-1652-89 и ТУ 14-1-4179-86 содержание остальных элементов — по ГОСТ 1050. По ТУ 14-162-14-96 химический состав приведен для стали 20ЮЧА. В стали допускаются отклонения по содержанию углерода (-0,020 %), алюминия (±0,010 %), марганца (+0,15 %), серы (+0,005 %), фосфора (+0,005 %). В раскисленную сталь с целью глобуляции сульфидных неметаллических включений вводится церий из расчета содержания церия в стали 0,050 %, содержание которого не контролируется, а в сертификат заносится его расчетная величина. С целью повышения прочностных свойств допускается введение в сталь ванадия в количестве до 0,050 %. По ТУ 14-3-1745-90, ТУ 14-3Р-54-2001 химический состав приведен для стали 20ЮЧ. Остаточное содержание остальных элементов по ГОСТ 1050. Отклонение по содержанию углерода -0,020 %, алюминия +0,010 %, другим элементам по ГОСТ 1050. В раскисленную сталь с целью глобуляризации сульфидных неметаллических включений вводится один или несколько модификаторов из группы: РЗМ, титан, кальций, цирконий в количестве до 0,07% каждого. Содержание этих элементов в стали не является сдаточным показателем, но вносится в документ о качестве. По ТУ 14-1-3332-82 химический состав приведен для стали 20ЮЧ. В стали допускается отклонение от нормированного химического состава по углероду -0,020%, по алюминию ±0,010%, а по содержанию остальных элементов и остаточных — по ГОСТ 1050. В раскисленную сталь вводится РЗМ (цериевой группы) из расчета не менее 1 кг на одну тонну и получения церия в металле в количестве 0,015-0,030%. Содержание церия не является сдаточным показателем, но контролируется и вносится в сертификат.

Источник

Характеристика материала.Сталь 20.

Марка	Сталь 20
Заменитель:	Сталь 15 ,сталь 25
Классификация	Сталь конструкционная углеродистая качественная
Применение	трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах до 350 град.
Зарубежные аналоги:         Известны

Химический состав в % материала 20

C	Si	Mn	Ni	S	P	Cr	Cu	As
0.17 — 0.24	0.17 — 0.37	0.35 — 0.65	до   0.25	до   0.04	до   0.04	до   0.25	до   0.25	до   0.08

Температура критических точек материала 20.

Ac1 = 724 ,      Ac3(Acm) = 845 ,       Ar3(Arcm) = 815 ,       Ar1 = 682

Механические свойства при Т=20oС материала 20 .

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Прокат горячекатан.	до 80	Прод.	420	250	25	55		Нормализация
Пруток		Прод.	480	270	30	62	1450	Отжиг 880 — 900oC,
Пруток		Прод.	510	320	30.7	67	1000	Нормализация 880 — 920oC,

Твердость материала   20   после отжига ,	HB 10 -1 = 163   МПа
Твердость материала   20   калиброванного нагартованного ,	HB 10 -1 = 207   МПа

Физические свойства материала 20 .

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	2.13		52	7859
100	2.03	11.6	50.6	7834	486	219
200	1.99	12.6	48.6	7803	498	292
300	1.9	13.1	46.2	7770	514	381
400	1.82	13.6	42.8	7736	533	487
500	1.72	14.1	39.1	7699	555	601
600	1.6	14.6	35.8	7659	584	758
700		14.8	32	7617	636	925
800		12.9		7624	703	1094
900				7600	703	1135
1000					695
T	E 10- 5	a 10 6	l	r	C	R 10 9

Технологические свойства материала 20 .

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	не склонна.

Зарубежные аналоги материала 20

Внимание!   Указаны как точные, так и ближайшие аналоги

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Бельгия	Испания	Китай	Швеция	Чехия
—	DIN,WNr	JIS	AFNOR	BS	EN	UNI	NBN	UNE	GB	SS	CSN
1020 1023 1024 M1020 M1023	1.0402 C22 C22E Ck22 Cm22 Cq22	S20C S20CK S22C STB410 STKM 12A-S STKM 13B-W	AF42C20 TU42C XC15 XC18	055M15	1.1151 2C22 C22 C22E	C20	C25-1	1C22	20 20G	1450	12.024

Обозначения:

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)]
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Купить  сталь 20.Углеродистая конструкционная качественная сталь с содержанием углерода 0,20%

Труба Уголок Швеллер Полоса Круг Шестигранник Арматура Квадрат Балка Лист

Нормативная документация

Механические характеристики

Сечение, мм	sТ|s0,2, МПа	σB, МПа	d5, %	кДж/м2, кДж/м2	Твёрдость по Бринеллю, МПа	HRB
Трубы бесшовные горячедеформированные термообработанные в состоянии поставки по ТУ 14-162-14-96
338-470	502-627	≥25	—	—	≤92
Заготовка трубная по ТУ 14-1-4179-86 (термообработанные продольные образцы)
—	≥235	≥410	≥23	≥490	≤190	—
Заготовки деталей трубопроводной арматуры по СТ ЦКБА 026-2005. Закалка на воздухе от 900-920 °C (выдержка 2,5-4,0 часа в зависимости от толщины и массы заготовки). (KCU-40°С)
≤180	≥235	≥412	≥23	≥490	≤190	—
Сортовой горячекатаный прокат по ТУ 14-1-3332-82. Нормализация при 900-920 °С. KCU указан при -40°С (KCU-40°С)
Образец 15х15	≥235	≥412	≥23	≥490	—	—
Толстолистовой прокат (10-160 мм) в состоянии поставки (нормализация или термоулучшение, KCU-40°С)
≥235	≥410	≥23	≥480	—	—
Трубы холоднодеформированные Dн=25-89 и трубы бесшовные горячедеформированные в состоянии поставки (нормализованные) по ТУ 14-3-1745-90, ТУ 14-3Р-54-2001. Термообработанные, в состоянии поставки (KCU-40°С)
245-382	≥412	≥23	≥490	≤190	—
