Использование композитной стеклопластиковой арматуры для фундамента

Какая бывает арматура

Давно прошли те времена, когда арматура была только металлической. Сейчас в строительных магазинах ассортимент материала намного шире.

Пластиковая арматура для фундамента

Пластиковый тип появился на отечественном рынке относительно недавно и уже успел достичь определённой популярности благодаря неплохим техническим характеристикам.

Выпускаются пруты диаметром 6, 8, 10 мм. Максимальная температура их использования — 60°, поэтому для фундамента они подходят просто идеально. Это касается и прочностных характеристик. При растяжении стеклопластиковая арматура может выдерживать давление в 1400 МПа и более, при сжатии — 350 МПа и более.

Пластиковая арматура проще в монтаже, чем металлическая

Преимущества стеклопластиковой арматуры:

устойчивость к коррозии;
низкая теплопроводность, отсутствие предпосылок для образования мостиков холода;
не проводит электричество, непроницаема для электромагнитных волн;
небольшая масса;
бесшовность (прут поставляется в бухтах, благодаря чему не нужно производить резку на куски);
нет необходимости в использовании сварочного аппарата при монтаже;
лёгкость транспортировки и монтажа.

Однако есть и недостаток, который является вполне существенным — низкая прочность при изломе. Стеклопластиковая арматура по своим прочностным свойствам напоминает резину — она легко растягивается, а значит и бетону придётся работать на растяжение, а делать этого он не умеет.

Стеклопластиковая арматура поставляется в бухтах

Есть некоторые особенности укладки стеклопластиковой арматуры в фундамент. Во-первых, делать это можно только на кирпич, причём должен быть отступ от краёв опалубки. Во-вторых, связка прутов должна выполняться пластиковыми хомутами.

Стальная арматура

Сталь более привычна для людей со стажем. В результате использования стальной арматуры получается железобетонная конструкция, прочность которой гораздо выше бетона.

Она обладает ребристой поверхностью, благодаря чему и обеспечивается хорошее сцепление стержней и бетонного раствора.

Стальная арматура в бетонных работах используется чаще всего

Диапазон стальных профилей гораздо выше (от 6 до 80 мм). Поставляются они в виде стержней длиной 6 или 12 метров.

Есть несколько типов стальной арматуры:

нераскручивающаяся (количество проволок может составлять 3, 7 или 19, что указывается в классе арматуры, например, П-7);
стальные канаты;
сварные арматурные сетки;
тканые сварные или проволочные сетки.

Композитная

Довольно новый тип арматуры, обладающий большим количеством преимуществ:

высокая удельная прочность;
устойчивость к коррозии;
отсутствие тепло- и электропроводимости;
экологическая чистота;
удобная транспортировка и простой монтаж.

Вместе с тем материал не обладает пластичностью и жёсткостью. При его резке образуется пыль, которая может загрязнять не только рабочее место и инструменты, но и повреждать дыхательные пути, глаза, кожу. Поэтому работать с композитной арматурой можно только в защитном обмундировании.

Композитная арматура чаще используется для армирования стен

Композитная арматура редко используется для фундамента. Чаще является составляющей стен жилых и промышленных зданий, а также применяется при ремонте железобетонных конструкций, особенно в зимнее время.

Расчет материалов

Большинству строителей, имеющих минимальный опыт работы с монолитами, хорошо знакомы методы расчета металлической арматуры, чего не скажешь о пластиковой. Свойства композитов отличаются от стали, и не учтены во многих действующих нормативах.

Наиболее простым является расчет по методу равноценной замены. То есть, вместо металлической арматуры заданного в документации диаметра, используют более тонкую пластиковую: вместо 12 мм стали — 8 мм композита, вместо 18 мм стандартного материала — 14 мм композита.

Но это рекомендация для частных случаев и, скорее, общая. Сложные монолитные конструкции нужно просчитывать с нуля, чтобы не упустить из виду различия в величине модуля упругости.

Сравнение металлической и композитной арматуры

Вычисляют давление, оказываемое на основание здания. Делают это таким же образом, что и для железобетонных элементов. После чего рассчитывают величину сечения ж/б узлов. По той причине, что сопротивление растяжению у пластика выше, а защитный слой меньше, площадь сечения примерно на 25-30% ниже данного показателя для ж/б изделий, при одинаковых армирующих элементах.

Правило неприменимо к вычислению размеров нижней проекции фундамента. Этот показатель всегда просчитывают, исходя из действующих нагрузок и опорной способности поверхности земли. По этой причине, при использовании стеклопластика, предпочтительнее делать фундамент сложной конфигурации.

Далее выбирают равнозначную замену металлической арматуры. Композит должен соответствовать всем необходимым физико-механическим показателям

Обратить внимание следует на тот факт, что пластиковая арматура переносит линейное воздействие на 200-300% выше, чем металлическая, прежде чем прекращает бороться с разрушающим воздействием. Поэтому суммарное сечение пластиковой арматуры в месте приложения растягивающих нагрузок делают большим, чем при традиционном армировании

В этом случае использование пластикового армирования оправдывает себя только большими допусками по величине трещин. Для стеклопластика воздействие воздуха не столь разрушительно, как для металла. Но стоит учитывать низкие температуры. В результате остаток бетона пойдет на усиление стеклопластикового армирования в проблемных местах.

Для вычисления деформативности делят показатель прочности на коэффициент упругости. Прочность пластиковой арматуры составляет Rs=1000 Мпа, модуль упругости Es=5000 Мпа. Показатель деформативности равен 0,02 (2%).

Основные преимущества

Композитная арматура отличается целым рядом положительных качеств. Среди ее основных преимуществ выделяют:

Небольшая масса. Благодаря этому стеклопластиковые изделия применяются для выполнения самых разных задач. Их можно использовать при усилении легкого бетона, а также различных стройматериалов. Использование композитной арматуры позволяет существенно снизить вес готовой конструкции. Однако если армировать таким способом обычный бетон, готовое изделие все равно будет иметь большую массу.
Невысокая теплопроводность. Теплопроводность конструкции снижается за счет отсутствия мостиков холода, которые возможны при армировании бетона стальными прутьями.
Хорошая гибкость. Благодаря такому свойству появляется возможность отгружать материал в бухтах. В результате обеспечивается компактность транспортировки материала. Перевозить стеклопластик можно даже в легковом автомобиле. Таким образом, можно существенно снизить затраты на перевозку строительного материала. Также за счет большой длины элементов такой арматуры нет необходимости создавать нахлесты. Это повышает прочность конструкции и положительно отражается на стоимости ее создания.
Углепластик является диэлектриком. Прутья из металла пропускают ток, что может способствовать коррозии.
Стеклопластиковая арматура менее подвержена воздействию различных химических веществ

Особенно важно учитывать это свойство при сооружении бетонных изделий зимой. В этот период в бетон обычно добавляют различные солевые растворы, чтобы он быстрее застывал.
Композитная арматура не способна создавать радиопомехи внутри здания, чего не скажешь об изделиях из металла.

Также у материала имеется и немало недостатков, которые стоит рассмотреть подробнее.

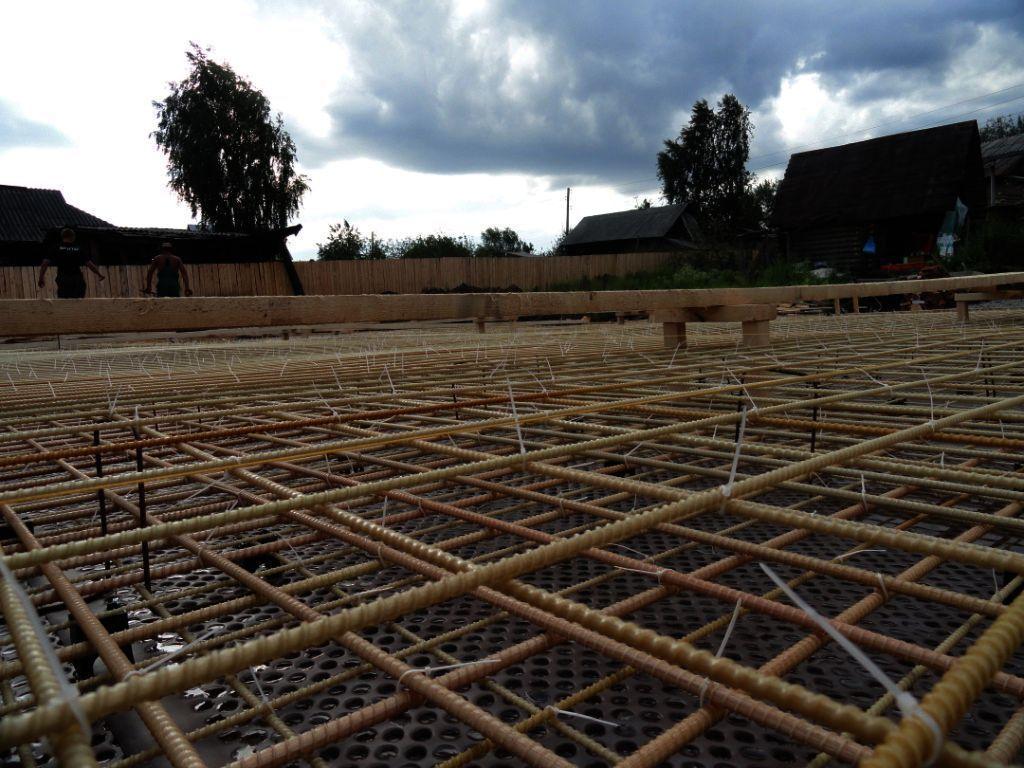

Армирование фундамента стеклопластиковой арматурой

Благодаря применению новейших технологий на строительном рынке появился композитный полимерный материал, успешно замещающий традиционные металлические аналоги.

Так при создании каркасной основы для фундамента вместо стальных аналогов используется стеклопластиковая арматура. Популярность материал приобрел благодаря многочисленным достоинствам.

Но армирование фундамента стеклопластиковой арматурой требует строгого соблюдения технологий и правильного выбора диаметра прутьев.

Что собой представляет армирующий материал

Стеклопластиковая арматура — это неметаллические прутья круглого сечения, которые бывают гладкими и рифлеными с поперечными выступами.

Диаметр варьирует от 4 до 20 мм, длина прутьев составляет 12 м, в бухтах — от 100 до 150 м.

В основном применяется стеклопластиковая арматура для фундамента ленточного типа, а также при укладке дорожного полотна и создания различных сооружений из бетона.

Особенности

Производство стеклопластиковой арматуры осуществляется в соответствии ГОСТ 31938.

Для изготовления стержней используются стеклянные, базальтовые, арамидные или углеродистые (графитовые) волокна, которые создают упругий сердечник.

Пропитываются нити специальным полимерным связующим термореактивного или термопластичного действия (эпоксидными смолами) и составами для затвердевания, в результате получается арматура высокой прочности.

Композитный материал в зависимости от состава волокон подразделяется на:

Арматуру стеклопластиковую — АСП (АСК);
Базальтокомпозитную — АБК;
Углекомпозитную — АУК;
Арамидокомпозитную — ААК;
Комбинированную с композитными составляющими — АКК.

Для повышения адгезийных свойств поверхность стеклопластиковой арматуры покрывается песком, за счет чего образуется хорошая сцепляемость с бетонной поверхностью. Выступы также улучшают соединению с бетоном.

Достоинства и недостатки

У стеклопластиковой арматуры имеется множество положительных свойств, из которых можно выделить:

Высокую удельную прочность. Небольшой вес (100 метровая бухта имеет массу около 10 кг)

Но при этом снижение веса самой бетонной конструкции не является настолько значимым, чтобы данный показатель можно было принимать во внимание при строительстве, как малых, так и крупных объектов, потому что основную массу составляет бетон. Низкую теплопроводность, за счет чего отсутствуют мостики холода

Большую длину (реализуется в бухтах/мотках). При создании каркаса приходится использовать меньшее количество материала, за счет того, что сокращаются участки, где прутья укладывается внахлест. Компактность

Арматуру легко транспортировать и нет необходимости в использовании специального транспортного средства для ее доставки на объект, так как скрученный в бухту материал свободно помещается в багажник легкового автомобиля. Кроме этого 1-му рабочему под силу перенести сразу несколько бухт. Диэлектрическую непроницаемость и радиопрозрачность — не проводится ток, отсутствуют радиопомехи внутри здания, сооружения. Устойчивость к агрессивным средам и химическим воздействиям. Неподверженность коррозии. Прутья используются в условиях влажной среды, и даже при длительном контакте с водой не появляется разрушающая ржавчина. Высокую прочность на растяжении. Хорошую устойчивость к перепадам температуры. Отсутствие трещин, за счет того, что показатели теплового расширения полимерного состава и бетона максимально приближены. Значительную экономию на количестве и транспортировке. Долговечность.

Несмотря на большой список положительных факторов у стеклопластиковой арматуры имеются недостатки:

Высокая цена. Но этот отрицательный момент компенсируется возможностью применения композита меньшего диаметра, который стоит дешевле.
Низкая термоустойчивость.
Плохая гибкость. Согнуть пруток на 90° можно только в заводских условиях.
Низкий показатель упругости на излом.
Каркас из прутьев композита не имеет высокой жесткости, в результате чего не обладает хорошей устойчивостью к вибрациям и нагрузкам, которые создаются во время заливки бетона с помощью миксера.

Состав пояса

Как видно из названия, основу составляет монолитная балка, выполненная из бетона. Собственно цементная смесь выступает основой пояса, формируя надежную опору. Если речь идет о сооружении в условиях домашней стройплощадки, то следует также подготовить средства для создания опалубки. Из бруса формируется ниша для последующей заливки бетона. Опалубку можно выполнить из досок толщиной 2,5 см. Чем качественнее древесина, тем совершеннее получится геометрия сооружения – соответственно, и монолитный пояс аккуратнее впишется в каркас дома

Отдельное внимание посвящается армированию конструкции. Усиление металлическими прутьями является залогом прочности самой балки, поэтому следует готовиться и к внедрению арматурных стержней с применением, возможно, сварочного аппарата или специализированного инструмента для вязки железных прутьев

Технология армирования фундаментов

установка опалубки;
разметка уровня заливки бетона;
сборка армирующего каркаса;

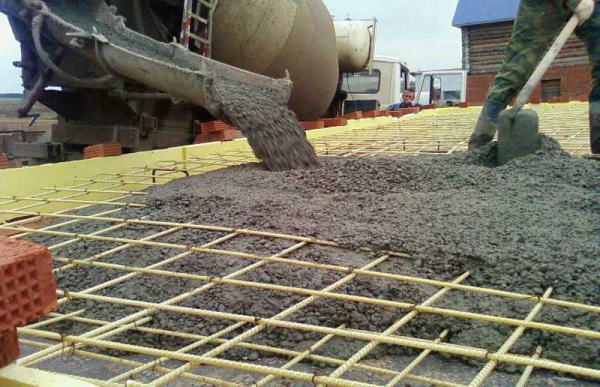

заливка бетона;
снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

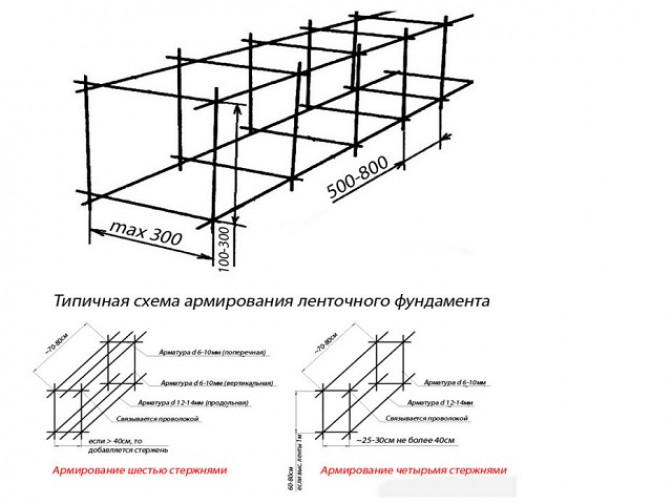

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

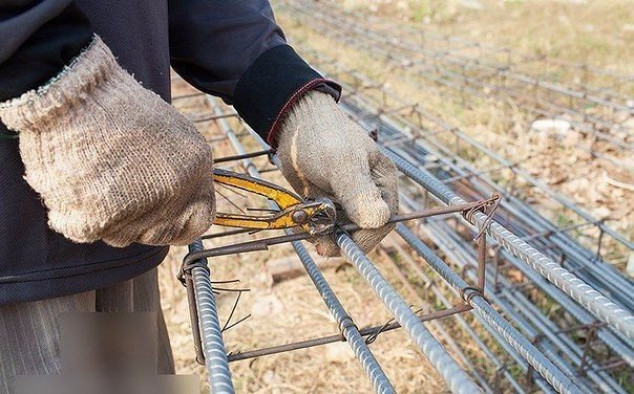

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

простые ручные, которые необходимо все время вращать во время работы;
полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;

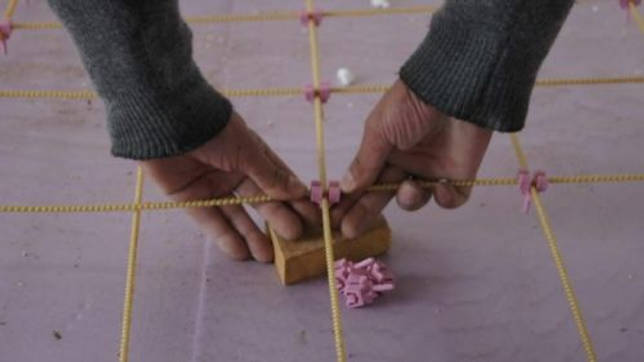

на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
укладывается и вяжется следующий ряд продольной арматуры;

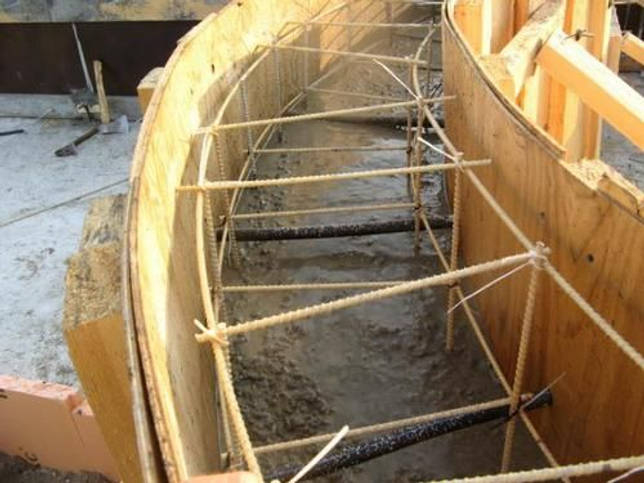

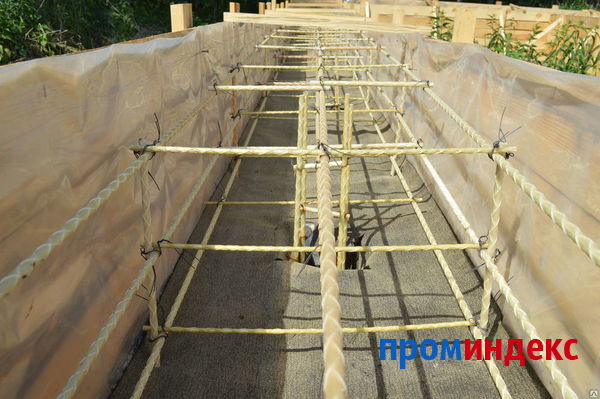

собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Как рассчитать толщину?

Правила расчета железобетонных фундаментов регламентированы действующими стандартами СНиП 52-01-2003 и СП 52-103-2007. Расчет ведут, зная все конструктивные особенности проектного сооружения, тип грунта, климатические условия в регионе и т.д.

Вычисление плитного основания по несущей способности

Зная тип грунта на участке, инженеру не составит труда найти справочную информацию о его оптимальном значении давления.

Удельное давление конструкции на грунт рассчитывается методом деления суммарных нагрузок на опорную площадь основания.

Зная, какой нагрузки не хватает для удовлетворения оптимальных условий, рассчитывают необходимую массу раствора, умножая разницу на площадь основания, переведенную в квадратные сантиметры. Далее, зная площадь и массу плиты, находят высоту монолита по классическим формулам.

Сбор нагрузок

Чтобы собрать все нагрузки, нужно знать:

параметры дома;
количество и толщину стен;
плотность строительных материалов;
количество пролетов;
тип крыши;
среднее количество выпадающего снега в регионе;
характер эксплуатации сооружения.

Последовательность операций:

расчет площади всех стен без оконных и дверных проемов;
определение площади перекрытий без лестничного проема, а также кровли;
расчет массы стен, перекрытий, крыши;
определение эксплуатационной нагрузки (вес людей и оборудования – приблизительно 150 кг/м2 площади первого и каждого межэтажного перекрытия);
определение массы снежного покрова на квадратный метр кровельного перекрытия (справочная информация).

Полученные массы суммируют и прибавляют к ним запас прочности, равный 15–20%.

Проверка на опрокидывание

Завершающий этап, который позволяет инженеру удостовериться в том, что «плавающая» плита сохранит устойчивость в процессе эксплуатации под действием сил со стороны сейсмической активности и сезонных подвижек грунта.

Проверяют соблюдение условия:

M_u – момент сил опрокидывания к оси мелкозаглубленного основания;
M_z – момент сдерживающих сил относительно указанной оси;
y_c – коэффициент условий работы для различных типов грунта (скальные породы – y_c=0,9, не скальные – y_c=0,8 );
y_n – коэффициент надежности, равный 1,1 на стадии эксплуатации и единице – на этапе строительства фундамента.

Стеклопластиковая арматура характеристики изделий от ведущего производителя Пласт-Композит

– ведущий отечественный производитель качественной, экологически безопасной и доступной по стоимости композитной арматуры. В нашем каталоге представлена вариативная по форме, размеру и варианту упаковки (бухты, хлысты) стеклопластиковая арматура, характеристики которой значительно лучше, чем у традиционных и более дорогостоящих аналогов из металла.

Узнайте смоимость нашей композитной арматуры.

Благодаря применению выполненной нами композитной арматуры с отменными характеристиками:

Снижается сметная стоимость возведения объекта любого масштаба и назначения – от компактного жилого дома до глобальной промышленной площадки;
Повышается прочность, устойчивость и срок эксплуатации готового здания/сооружения;
Значительно сокращаются или полностью исключаются дорогостоящие ремонтные и восстановительные работы.

Сравните нашу стеклопластиковую арматуру с металлической арматурой.

Расчет необходимого количества материалов

При определении нужного количества арматуры следует учитывать, что продольные струны и поперечные прутки имеют разный диаметр и цену. Имея проект подсчитать количество необходимого для армирования материала не сложно. Только следует предусмотреть запас 7-10% на остатки в виде коротких обрезков и на нахлесты при соединении прутов на длинных участках.

Если вы производите расчеты самостоятельно, то рекомендуется принять:

диаметр арматуры 10 мм для продольных участков длиной до 3-х метров;
12 мм на участках более 3-х метров;
поперечная арматура с гладкой поверхностью диаметром 8 мм.

Кроме этого не забудьте приобрести вязальную проволоку (сварка прута для железобетона запрещена), а так же фиксаторы «звездочка» и «опора», которые устанавливаются на каждый крайний прут через каждые 3 метра.

Общее количество продольных армирующих струн определяется по суммарному сечению. Согласно СНиП общая площадь сечения арматуры должна быть не менее 0,1% от поперечного сечения фундаментной ленты. Если в результате вы определите, что для армирования достаточно всего 2-х прутов, то эту количество необходимо увеличить до 4-х. При этом принимая минимальное сечение прутов в 10 мм. Поперечные прутки никаких нагрузок не несут и считаются фиксирующими элементами.

Шаг поперечных прутков (хомутов) должен быть не более трех четвертей высоты фундаментной ленты и меньше 500 мм. В местах примыкания двух прямых конструкций и на углах шаг должен уменьшаться вдвое. Существует много специально разработанных схем вязки углов элементов и примыкающих участков. Перед началом работы рекомендуем с ними ознакомиться.

Что нужно знать про арматуру

Для ленточных фундаментов обычно применяют горячекатаную арматуру классов A-II и A-III с диаметром от 10 мм с периодическим профилем (рифленую), который обеспечивает надежное сцепление металла с бетоном. Пруты класса A-I с гладкой поверхностью и сечением 8-10 мм применяют для изготовления связующих хомутов и перемычек.

Сравнение с арматурой из металла

При проведении сравнительных тестов арматуры из стали и композитных материалов существуют такие особенности:

Стальные изделия боятся коррозийных процессов, а композит выдерживает любую агрессивную среду.
Металл пропускает холод, а композитные изделия отличаются низкой степенью теплопроводности.
Вес арматуры из стеклопластика в пару раз ниже веса стальных аналогов.

При выборе материала для проведения армирования нужно учитывать все факторы. При большом списке достоинств инновационные стеклопластиковые конструкции имеют и недостатки, а классический вариант из металла использовался в течение многих десятилетий.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета. Поэтому для вязки армирующего каркаса необходимо приобрести:

пластиковую арматуру проектных диаметров;
вязальную проволоку или затяжные хомуты.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной

Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

Сравнительные характеристики материалов

В самом названии этого материала содержится его основная характеристика. Он производится из пластиковых или стеклянных нитей, прочно спаянных между собой в однородные стержни либо с гладкой, либо с рифленой структурой поверхности и круглым сечением. Рифленая структура способствует более качественной сцепке с бетоном и получается вследствие обвития гладких стержней стекловолокном.

Стеклопластиковая арматура

Изделия с рифленой поверхностью испытывают на себе основную тяжесть возводимого сооружения, в то время как гладкие служат для соединения отдельных частей каркаса. В отличие от привычных изделий из металла материалы нового поколения обладают рядом особенностей, благодаря которым стеклопластиковая арматура для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.

К основным отличиям стеклопластика по отношению к металлу можно отнести:

условную легкость этого материала, масса которого во много раз меньше стали

Это немаловажное свойство позволяет заметно облегчить вес ленточного фундамента, избегая при этом излишней просадки почвы под объектом строительства;
слабую подверженность стекловолокна коррозии и его невосприимчивость к агрессивным средам, что уменьшает риск преждевременного разрушения фундамента и способствует долговечности сооружения. Это свойство позволяет применять стеклопластик при строительстве дорог, которые в процессе эксплуатации активно обрабатываются реагентами, а также возводить причалы и волнорезы, не опасаясь воздействия соленой морской воды;
низкую теплопроводность полимера и его антистатические свойства, что дает возможность эффективно применять армирование фундамента стеклопластиковой арматурой в сложных климатических зонах России;
слабую проводимость электрического тока, значительно снижающую влияние на радиоволны;
отсутствие необходимости проведения сварочных работ при монтаже, так как стекловолокно не рассчитано на воздействие высоких температур и может быть соединено между собой специальными пластиковыми зажимами; Тип арматуры из стеклопластика
удобство доставки, поскольку стеклопластиковая арматура продается бухтами до ста и выше метров в длину и имеет достаточно легкий вес

Требуемое для проведения работ количество материала можно привезти на строительную площадку в обычном легковом автомобиле;
отсутствие многочисленных швов при сборке каркаса, в связи с тем, что стержни не фиксированы по длине. Это свойство особенно важно, применение стеклопластиковой арматуры в фундаменте позволяет избежать излишних стыков в конструкции, каждое из которых является своеобразной зоной риска в условиях разнонаправленных нагрузок на основание здания;
высокую прочность на разрыв, в два раза превосходящую этот показатель по сравнению с изделиями из металла;
большой ассортимент диаметров сечения, позволяющий подбирать оптимальную толщину изделий, что, безусловно, не может не сказаться на себестоимости работ.

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
Мягкая вязальная проволока Ø 3-5 мм;
Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
33 х 3 = 99 (поперечные стержни для одной стороны);
99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1000 см х 2 = 2000 см (один ряд);
2000 см х 3 = 6000 см (одна сторона);
6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

2 х 17 = 34 единицы на одну сторону;
34 х 4 = 136 единиц на весь фундамент;
136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
Вертикальные стержни устанавливаются через один поперечный прут и связываются;
Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.
