Матовое чернение алюминия. чернение алюминия в домашних условиях: средства, методы, порядок действий, советы. другие способы анодирования

Методы отжига листов из алюминия

Отжиг сплавов алюминия не считается обязательным к использованию. Но в большинстве случаев без данного способа термические обработки невозможно достигнуть желаемых параметров материала.

Основой использования отжига может стать особенное состояние сплава, какое может выражаться в уменьшении пластичности материала.

Использование отжига рекомендуется при наблюдении трех типов состояний:

  1. Присущее литым изделиям неравновесное состояние связано с разницей режимов температур. Скорость охлаждения литых изделий существенно превосходит рекомендуемую, при которой создается эффект равновесной кристаллизации.
  2. Пластическая дефармация. Подобное состояние может быть вызвано технологичными требованиями к свойствам и форме готового изделия.
  3. Разнородная структура материала, вызванная другими методами термические обработки, в том числе закалкой и старением. В данном случае происходит выделение одного из легирующих элементов в интерметаллидную фазу, сопровождающуюся перенасыщением элементов.

Указанные выше проблемы могут устранятся методом отжига. Нормализация структуры и состояния сплава из алюминия сопровождается повышением пластичности. В зависимости от типа неравновесного состояния выбираются разные методы отжига.

На данное время выделяют три режима отжига:

  1. Гомогенизация. Предназначается для обработки литых слитков. В процессе термообработки слитков при больших температурах достигается однородная структура. Это дает возможность облегчить процесс проката с уменьшением количества производственных затрат. В большинстве случаев может использоваться для увеличения качества деформированных изделий. Температура отжига выполняется в границах 500 градусов с дальнейшей выдержкой. Охлаждение можно проводить несколькими вариантами.
  2. Рекристаллизация. Используется для восстановления деформированных деталей. При этом требуется подготовительная обработка прессом. Температура отжига меняется в диапазоне от 350 до 500 градусов. Время выдержки не превышает 2-х часов. Скорость и способ охлаждения не имеет особенных рамок.
  3. Гетерогенизация. Добавочная отжиг после иных методов термические обработки. Такой способ нужен для разупрочнения сплавов алюминия. Этот способ обработки дает возможность уменьшить степень крепость с одновременным повышением уровня пластичности. Отжиг выполняется приблизительно при 400 градусах Цельсия. Выдержка в большинстве случаев составляет 1-2 часа. Данный тип отжига существенно делает лучше характеристики эксплуатации металла и увеличивают степень сопротивления коррозии.

Термическая обработка алюминиевых и магниевых сплавов.

Термическая обработка алюминиевых и магниевых сплавов является ответственной операцией технологического процесса. Цель ее – изменить структуру и физико-химические свойства сплавов. Режим термической обработки выбирают в зависимости от сплавов и метода изготовления из них заготовок и деталей.

Термическая обработка деталей, изготовленных из алюминиевых сплавов, основана на том, что с понижением температуры растворимость многих элементов в твердом алюминии уменьшается. При нагреве под закалку алюминиевые сплавы неполностью кристаллизуются. Если сплав перегрет, в результате чего структура получилась с крупным зерном, то такой сплав бракуется. Поэтому термист должен быть внимателен к нагреву деталей из алюминиевых сплавов.

Термическая обработка деформируемых алюминиевых сплавов. Деформируемые алюминиевые сплавы подвергают таким видам термической обработки, как отжиг, закалка, старение.

Отжиг применяют для заготовок с целью придания материалу пластических свойств, необходимых для выполнения операций, которые связаны с обработкой давлением в холодном состоянии. В зависимости от сплава и назначения полуфабрикатов применяют высокий, низкий и полный отжиг.

Высокий отжиг (310-350°С) предназначается для полного разупрочнения (снятия наклепа) материала, происходящего после холодной пластической деформации сплавов А1, АД, AM и др.

Низкий отжиг (150-300°С) также применяют для сплавов А1, АД, AM, но с целью повышения пластичности при сохранении достаточной прочности, полученной нагартовкой.

Полный отжиг (380-450°С) применяют для полуфабрикатов, изготовленных из термически упрочняемых сплавов Д1, Д16, АК6 и т. д., чтобы получить высокую пластичность и снять упрочнение, полученное в результате закалки и старения.

Для снятия эффективности естественного старения и возвращения материала к свежезакаленному состоянию применяют нагрев в течение нескольких секунд или минут при температуре 200-250°С. Такой вид операции называют отжигом на возврат.

Закалка деформируемых алюминиевых сплавов, в основном дюралюминия Д1, Д16 и Д18, состоит только из одной операции – нагрева с охлаждением в воде при температуре 30- 40°С. Температура закалки для Д1 берется равной 495-505°С, для Д16 – 490-500°С, для Д18 – 495-510°С. Выдержка при нагреве устанавливается в зависимости от размеров деталей,

Особенность дюралюминия заключается в том, что он проявляет повышенную восприимчивость к старению при комнатной температуре. Стабилизация свойств происходит примерно через четверо суток. Искусственное старение дюралюминия неблагоприятно сказывается на механических свойствах и коррозийной стойкости.

Термическая обработка литейных алюминиевых сплавов. В отличие от деформируемых литейные алюминиевые сплавы почти все подвергаются термической обработке.

Для отливок из сплавов применяют несколько видов термической обработки.

Виды термической обработки литейных алюминиевых сплавов

Вид термической обработки

Условное обозначение термической обработки

Искусственное старение без предварительной закалки

Для улучшения обрабатываемости резанием литых деталей и повышения механической прочности

Для снятия литейных и термических напряжений, наклепа и повышения пластичности

Для применения деталей в свежезакаленном состоянии

Закалка и естественное старение

Для повышения прочностных свойств

Закалка и кратковременное старение

Для получения достаточно высокой прочности и повышение пластичности

Закалка и полное искусственное старение

Для получения максимальных прочностных свойств

Закалка и стабилизирующий отпуск

Для получения достаточной прочности и стабильной структуры

Закалка и смягчающий отпуск

Для получения повышенной пластичности за счет снижения прочностных свойств

Циклическая обработка (холодом и последующим нагревом)

Для получения деталей с более устойчивым состоянием по геометрии

Наиболее типичные режимы термической обработки отливок из алюминиевых сплавов:

Режимы термической обработки литейных алюминиевых сплавов

Другие виды припоя

Существуют альтернативные виды припоев:

Характеристики серебряных припоев.

  1. Флюсы с повышенными антикоррозионными свойствами. Данный состав делают на основе кислоты, фосфора и растворителя. Они выгодны тем, что после процесса пайки не требуется использовать дополнительные очистители.
  2. Жидкие флюсы на основе салициловой кислоты, вазелина, золота и этилового спирта. Их применяют для пайки радиаторов и электрических проводов. В этом случае получаются очень аккуратные и чистые швы.
  3. Соединение канифоли с воздухом. Этот флюс называют нейтральным и его применяют для электрических приборов высокой точности: выключатели, реле, схемы мобильных телефонов. Канифоль малоактивна, поэтому ее следует применять на металлах, предварительно очищенных и залуженных. Для качественной очистки алмазных контактов можно воспользоваться лазером.
  4. Смесь буры с канифолью. Их применяют для соединения водопроводных медных труб. Данный флюс высокоактивный и не требует тщательной зачистки металлов. Бура плавится при температуре 70ºС, не выделяя при этом вредных испарений.
  5. Для пайки соединений, которые подвержены силовым нагрузкам и ударам, можно приготовить активированный флюс самостоятельно. Для этого необходимо взять в определенных пропорциях канифоль, анилин, ангидрид, салициловую кислоту, диэтиламин и смешать.
  6. Смесь канифоли со спиртом — активный флюс, который недавно являлся самым популярным припоем. Недостаток данного флюса в том, что при высоких температурах удаляется не только оксид металла, но и сам металл. К тому же очистка платы после пайки требует большого труда.

Типы бессвинцовых припоев.

Остатки флюса — это не только неэстетично, но и вредно.

В электросхемах с малыми промежутками между проводами возможны замыкания, вызванные гальваническими процессами на неочищенной поверхности.

Для осуществления пайки с помощью трубочек, наполненных колофонием, необходимо:

  1. Сопрягаемые поверхности тщательно зачистить от грязи и окислов.
  2. Деталь в месте шва нагреть до температуры, которая превышает температуру плавления флюса.
  3. Произвести процесс пайки.

Данный метод не подходит для больших поверхностей с хорошей теплопроводностью, так как мощности паяльника может не хватить для достаточного нагрева металла.

Ключевые преимущества

При производстве деталей для продолжительной эксплуатации термообработка является обязательным этапом.

Популярность технологии обусловлена ее следующими преимуществами:

  1. Улучшение устойчивости к износу металлической заготовки.
  2. Увеличение срока эксплуатации готовых изделий и снижение количества брака.
  3. Повышение коррозийной стойкости.

Обработанные конструкции справляются с большими нагрузками, а срок их службы увеличивается в несколько раз.

Чередование циклов подогрева и охлаждения положительно сказывается на твердости, износостойкости и ударной вязкости. Также подобная процедура позволяет вносить структурные изменения в поверхностном слое или оказывать воздействие на часть заготовки.

Оборудование для проведения работ дешевле, чем установки механообрабатывающих и литейных предприятий.

Получение и классификация алюминиевых сплавов

Процесс получения алюминиевых сплавов называется легированием. Однако легирование — это скорее не один, а несколько взаимосвязанных процессов. Его суть заключается в том, что в расплавленный алюминий вводят вспомогательные (легирующие) элементы в количестве от нескольких десятых до нескольких тысячных процента.

Доля вспомогательных веществ напрямую зависит от того результата, который необходимо получить

При этом важно учитывать, что алюминий обычно уже содержит в себе железо и кремний. Оба элемента не в лучшую сторону влияют на качество будущего сплава: они уменьшают его стойкость к коррозии, электропроводимость и пластичность

В связи с тем, что алюминий и алюминиевые сплавы используются в стратегически важных областях, они подлежат обязательной государственной сертификации и маркировке. В России качество сплавов определяется на основе двух ГОСТ: №4784-97 и № 1583-93.

Сплавы из алюминия можно классифицировать по нескольким разным направлениям. По типу вспомогательных (легирующиех) элементов сплавы бывают:

— с добавлением присадок (отдельных элементов — цинк, магний, марганец, хром, кремний, литий и т.д);

— с добавлением интреметаллидов (соединений из нескольких металлов — магний+кремний, медь+магний, литий+магний, литий+медь и пр.).

В зависимости от выбранного метода дальнейшей металлообработки они делятся на:

— деформируемые сплавы алюминия (сплав не превращается в жидкость, а просто становится очень пластичным) — их удобно штамповать, подвергать ковке, прокату, экструзии, прессовке. Для достижения большей прочности некоторые из сплавов подвергают обработке при повышенных температурах (отжиг, закалка и старение), другие же обрабатывают под давлением. В результате получаются такие алюминиевые заготовки, как листы, профили, трубы, изделия более сложных форм и т.д.

— литейные сплавы алюминия (сплав проступает в производство в очень жидком состоянии, чтобы его легко можно налить в какую-нибудь форму) — такие сплавы легко резать, их них получаются литые фасонные (получаемые под давлением) и формовочные изделия.

Все сплавы на базе алюминия также можно разделить по степени прочности на:

— сверхпрочные (от 480 МПа) ; — среднепрочные (от 300 — 480 МПа); — малопрочные ( до 300 МПа);

Отдельно классифицируются сплавы стойкие к воздействию высоких температур и коррозии.

Для того, чтобы изделия из сплавов было легко различить, каждому сплаву присваивается свой номер, состоящий из букв и цифр. Этот номер означает марку сплава алюминия. В начале наименования марки ставится буква или несколько букв, они указывают на состав сплава. Затем идет цифровой порядковый номер сплава. Буква в конце показывает, как обрабатывался сплав и в каком виде находится в данный момент.

Разберем принцип маркировки на примере сплава Д16П. Первая буква в марке «Д» означает дюралюминий, т.е сплав алюминия с медью и магнием. «16» — порядковый номер сплава. «П» — полунагартованный, то есть сплав прошел холодную обработку давлением до значения прочности вполовину меньше максимального.

Производство сплавов алюминия и их применение сильно разнятся в зависимости от вида и марки. Каждый сплав обладает своим собственным, весьма специфическим набором физико-механических свойств. Среди этих свойств есть такие, от которых зависит дальнейшая судьба сплава — то, куда он отправится с завода: на авиабазу, на стройку и в цех изготовления кухонной утвари. Эти свойства следующие: уровень прочности, коррозионная стойкость, плотность, пластичность, электро- и теплопроводность.

Патинирование алюминия в домашних условиях

Пожалуй, у каждого дома непременно найдется какая-нибудь вещичка или изделие из алюминия, которые уже потеряли свой презентабельный внешний облик, но вам очень хотелось бы им вернуть былую красоту с неизменно привлекательным видом античной старины. Как же тогда быть? Предлагаем вам сделать патинирование алюминия в домашних условиях самостоятельно, не прибегая к профессиональной помощи специалистов. Давайте рассмотрим данный процесс подробнее, чтобы вы четко представляли, что же вам придется делать. А это сложно? Чаще всего «состаривание» алюминиевых изделий практически ничем не сложнее, а порой даже и не легче, чем и других металлов. А все лишь потому, что алюминий прекрасно принимает всевозможные цветовые тона при электрохимическом оксидировании, или, иначе говоря, анодировании. В результате чего, на поверхности такого изделия образуется особая пленочка, предотвращающая появление коррозии металла, тем самым, придавая эстетический шарм готовому изделию. Если же подобный способ вы посчитаете слишком сложным для вас, то можно воспользоваться и более простыми, например, самой обыкновенной тушью для рисования, черным лаком на основе спирта или же мелко раскрошенным графитом и другими окрашивающими специализированными средствами. После подобных методов необходимо всего-навсего лишь протереть «состаренную» безделушку керосином. Нехитрый метод патинирования Прочитав все вышеуказанные способы, вы так и не смогли выбрать – как же лучше всего вам «состарить» ваше новое алюминиевое изделие, тогда скорее прочтите этот несложный способ, позволяющий сделать патинирование алюминия в домашних условиях, с использованием простых подручных средств, которые стоят буквально копейки. Для этого вам понадобится – готовую вещичку из алюминия тщательно протереть намоченным в ацетоне небольшим кусочком ткани, чтобы удалить все возможные «жирные» пятна или въевшуюся грязь, которые имеются на поверхности. После того, как все очистится и хорошенько подсохнет, вам обязательно нужно будет смочить изделие каким-нибудь растворителем, к примеру, «Уайт-спирит» или каким-либо другим, который вы сможете найти дома, или купить в магазине хозяйственных товаров. Затем обожгите заготовку паяльной лампой. Но, помните! Чем больше растворителя вы используете непосредственно на самом изделии, тем темнее впоследствии получится патина, образующаяся в результате его сгорания на поверхности под воздействием паяльной лампы. Если же вы хотите получить еле заметные следы потемнения, то лучше всего растворитель наносить с помощью кисти с грубой щетиной. А для того, чтобы получить очень темный оттенок, изделие необходимо поместить полностью непосредственно в растворитель. При этом на выпуклых местах необходимо будет удалить его излишки, чтобы в углублениях оставались небольшие скопления вещества. Работая таким способом, изделие устанавливают в горизонтальное положение, чтобы растворитель не потек туда, куда не нужно. Паяльной лампой нужно будет обжигать несколько минут, равномерно перемещая огонь, чтобы не получилось чрезмерного перегревания, от которого ваше алюминиевое изделие может просто-напросто расплавиться

После полного остывания изделия, понадобится также осторожно осветлить его выпуклые части. Для этого нужно будет протереть их ватным диском, смоченным в масле для смазывания швейной машинки, в которое добавили мельчайшую стружку абразивного порошка

Потом насухо вытереть чистой сухой тряпочкой, чтобы удалить все остатки от абразива. Вид и продолжительность эффекта от такого метода, позволяющего сделать патинирование алюминия в домашних условиях, ничем не хуже, чем от химических способов. А самое главное, намного безопаснее – вы не пострадаете от кислоты. Подведем итоги Алюминий представляет собой замечательный по пластическим качествам металл, который очень удобно использовать в создании различных декоративных частей интерьера. Но новизну таких изделий порой хочется заменить приятной глазу «стариной». А как это сделать, мы с вами узнали из этой статьи – патинирование алюминия в домашних условиях.

Закалка алюминиевых отливов

Закалка подходит не для всех типов алюминиевых сплавов. Для успешного структурного изменения, сплав должен содержать такие компоненты как медь, магний, цинк, кремний или литий. Именно эти вещества способны полноценно растворится в составе алюминия, создав структуру, имеющую отличные от алюминия свойства.

Данный тип термообработки проводиться при интенсивном нагреве, позволяющем составным элементам раствориться в сплаве, с дальнейшим интенсивным охлаждением до обычного состояния.

Термические превращения в сплавах 6060, 6063, АД31

При выборе температурного режима следует ориентироваться на количество меди. Также, нужно учитывать свойства литых изделий.

В промышленных условиях температура нагрева под закалку колеблется в диапазоне от 450 до 560 градусов. Выдержка изделий при такой температуре обеспечивает расплавление компонентов в составе. Время выдержи зависит от типа изделия, для деформированных обычно не превышает более часа, а для литых – от нескольких часов до двух суток.

Скорость охлаждения при закалке необходимо подбирать так, чтобы состав алюминиевого сплава не подвергался распаду. На промышленном производстве охлаждение проводят с помощью воды. Однако такой способ не всегда оптимально подходит, так как при охлаждении толстых изделий происходит неравномерное снижение температуры в центре и по краям изделия. Поэтому для крупногабаритных и сложных изделий применяются другие методы охлаждения, которые подбираются индивидуально.

Другие виды припоя

Существуют альтернативные виды припоев:

Характеристики серебряных припоев.

  1. Флюсы с повышенными антикоррозионными свойствами. Данный состав делают на основе кислоты, фосфора и растворителя. Они выгодны тем, что после процесса пайки не требуется использовать дополнительные очистители.
  2. Жидкие флюсы на основе салициловой кислоты, вазелина, золота и этилового спирта. Их применяют для пайки радиаторов и электрических проводов. В этом случае получаются очень аккуратные и чистые швы.
  3. Соединение канифоли с воздухом. Этот флюс называют нейтральным и его применяют для электрических приборов высокой точности: выключатели, реле, схемы мобильных телефонов. Канифоль малоактивна, поэтому ее следует применять на металлах, предварительно очищенных и залуженных. Для качественной очистки алмазных контактов можно воспользоваться лазером.
  4. Смесь буры с канифолью. Их применяют для соединения водопроводных медных труб. Данный флюс высокоактивный и не требует тщательной зачистки металлов. Бура плавится при температуре 70ºС, не выделяя при этом вредных испарений.
  5. Для пайки соединений, которые подвержены силовым нагрузкам и ударам, можно приготовить активированный флюс самостоятельно. Для этого необходимо взять в определенных пропорциях канифоль, анилин, ангидрид, салициловую кислоту, диэтиламин и смешать.
  6. Смесь канифоли со спиртом — активный флюс, который недавно являлся самым популярным припоем. Недостаток данного флюса в том, что при высоких температурах удаляется не только оксид металла, но и сам металл. К тому же очистка платы после пайки требует большого труда.

Типы бессвинцовых припоев.

Остатки флюса — это не только неэстетично, но и вредно.

В электросхемах с малыми промежутками между проводами возможны замыкания, вызванные гальваническими процессами на неочищенной поверхности.

Для осуществления пайки с помощью трубочек, наполненных колофонием, необходимо:

  1. Сопрягаемые поверхности тщательно зачистить от грязи и окислов.
  2. Деталь в месте шва нагреть до температуры, которая превышает температуру плавления флюса.
  3. Произвести процесс пайки.

Данный метод не подходит для больших поверхностей с хорошей теплопроводностью, так как мощности паяльника может не хватить для достаточного нагрева металла.

Разупрочнение алюминия при сварке

В сварных соединениях термически неупрочняемых сплавов системы А1—Mgнаименьшую прочность имеет металл шва, она составляет обычно 0,85—0,95 прочности основного металла. Во многих случаях этого достаточно, чтобы не предпринимать до­полнительных мер с целью повысить прочность металла шва. Если листы перед сваркой нагартованы, то разупрочнение происходит также и в околошовной зоне. Равнопрочность всех зон сварного соединения и основного металла можно достигнуть прокаткой ро­ликами металла шва и околошовной зоны, а также путем увеличе­ния содержания магния в присадочной проволоке.

Значительно больше проблем возникает в случае необходимо­сти получения сварных соединений, однородных по химическим свойствам с основным металлом термически упрочняемых сплавов. Металл зоны сплавления и околошовной зоны при сварке терми­чески упрочненных алюминиевых сплавов подвергается термиче­ской обработке различных видов: закалке, отжигу, возврату. На рис. 1 приведена зависимость механических свойств сплава типа авиаль (системы А1—Mg—Si) от температуры и продолжи­тельности выдержки. В зависимости от температуры и продолжи­тельности ее воздействия степень разупрочнения различна. В не­которых случаях прочность сварных соединений сплавов, типа авиаль, дуралюмин может составлять лишь 50% прочности основ­ного металла.

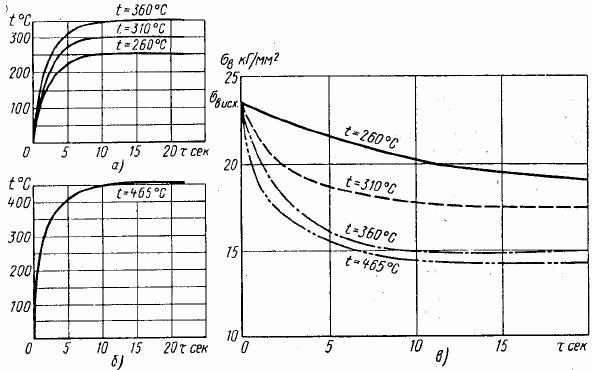

Рис. 1. Влияние различных термических циклов на механические свойства сплава САВ-1:

а, б — термические циклы; в — изменение механических свойств

На рис. 2 показаны изменения твердости в сварном соединении труб сплава типа авиаль в поперечном направлении. В зоне свар­ного шва, где температуры достаточно высоки, обычно происходит последующее естественное старение металла с повышением проч­ностных характеристик. В зоне отжига обычно не удается достиг­нуть повышения прочности до уровня основного металла без повторной закалки всего соединения. Однако закалка всего свар­ного соединения (конструкции) возможна далеко не всегда, так как такую операцию трудно выполнить на крупногабаритной конструкции, а также на любой конструкции, имеющей жестко заданные размеры и не имеющей припуска на механическую обра­ботку.

Рис. 2. Изменение твердости в сварном соединении труб из сплава типа авиаль (1-18 — номера точек измерения)

Следует отметить, что в тех многочисленных случаях (напри­мер, при сварке конструкций из сплавов авиаль, дуралюмин), когда для снижения склонности сварных швов к трещинообразонию приходится применять сварочную проволоку, отличающуюся по химическому составу от основного металла (например, значительно увеличивая в сварочной проволоке по сравнению с основ­ным металлом процент содержания кремния), получить металл шва, равнопрочный основному металлу, невозможно. Ожидаемое снижение прочности сварных соединений следует учитывать при назначении допустимых нагрузок на конструкцию.

В последнее время получили распространение самозакаливаю­щиеся алюминиевые сплавы. Эти сплавы стареют очень медленно и достигают нормальной прочности примерно через три месяца. Самозакаливающиеся сплавы относятся к системе А1—Zn—Mg. Для повышения предела текучести сплавы подвергают искусствен­ному старению при 100° С в течение 90—100 ч. Сплавы такого типа, например, содержащие 4,5% Zn, 1,5% Mg, до 3% Мп и 0,2% Cr, в состоянии после искусственного старения имеют предел текуче­сти 28—33 кГ/мм2, предел прочности при растяжении 36— 41 кГ/мм2. После сварки и искусственного старения при 100— 110° С в течение четырех суток предел прочности достиг 34— 39 кГ/мм2, при этом угол изгиба составил 130—160°. Однако при хороших прочностных показателях сплав обладает склонностью к образованию трещин в шве и зоне сплавления.

Положительное влияние на уменьшение склонности к обра­зованию трещин оказывает применение присадки типа СвАК5. Из самозакаливающихся сплавов наибольшей стойкостью против образования кристаллизационных трещин обладают сплавы си­стемы Аl—Zn—Mgс повышенным содержанием магния (6,5%) и небольшими добавками меди.

Повышения прочности сварных соединений сплава В95 дости­гают термической обработкой, однако не удается получить проч­ность сварных соединений выше 80% прочности основного металла при низком уровне пластичности.

Преимущества термообработки металлов

Термическая обработка кардинально изменяет эксплуатационные свойства металлов, используя при этом только внутреннее перестроение их кристаллических решеток. С помощью чередования циклов нагрева и охлаждения можно в разы увеличить твердость, износостойкость, пластичность и ударную вязкость изделия. Помимо этого, термическая обработка дает возможность производить структурные изменения только в поверхностном слое на заданную глубину или воздействовать только на часть заготовки. Сочетание термообработки с горячей обработкой давлением приводит к значительному увеличению твердости металла, превышающему результаты, полученные отдельно при нагартовке или закалке. При химико-термической обработке поверхностный слой металла диффузионным способом насыщается химическими элементами, значительно повышающими его износостойкость и твердость. При этом основная часть изделия сохраняет вязкость и пластичность. С производственной точки зрения оборудование для термической обработки гораздо проще и дешевле, чем станки и установки механообрабатывающих и литейных производств.

Организация контроля технологии закалки на прессе

Профили могут считаться закаленными на прессе, если при этом обеспечивается должный контроль необходимых технологических параметров, а также их регистрация и хранение.

Контроль температуры заготовки перед прессованием

Контроль технологии должен обеспечивать исключение перегрева металла или его вредного загрязнения печной атмосферой. Например, индукционный нагрев требует замеров градиентов температуры вдоль заготовки. При применении прямого газового нагрева необходимо правильно расположить термопары из-за возможной неоднородности температуры поверхности.

Контроль температуры должны включать, как минимум: 1) температуру заготовки в печи нагрева и 2) температуру заготовки на выходе из печи непосредственно перед загрузкой в пресс.

Контроль температуры металла после выхода из пресса

После выхода из пресса контрольными точками замера температуры профиля являются, как минимум: 1) температура металла на входе в закалочное устройство; 2) температура металла на выходе из закалочного устройства.

Контроль временных параметров

Контролируют и регистрируют следующие временные параметры: – время от выхода заготовки из печи нагрева и началом прессования; – время между выходом металла из пресса и его входом в закалочное устройство; – время нахождения профиля в закалочном устройстве.

Контроль скорости охлаждения

Применяют следующие методы охлаждения:

  • прохождение профиля через воду или смесь воды и гликоля в стоячей волне;
  • погружение профиля закалочный бак;
  • подачу на профиль воды из спрейеров;
  • подачу на профиль водовоздушной смеси;
  • подачу на профиль сжатого воздуха;
  • комбинация указанных выше методов;
  • другие методы.

Перфорация (вырубка, пробивка)

Эти методы пробивки отверстий являются быстрыми и недорогими. Они обычно применяются перед другими методами обработки

Важно, чтобы конструкция профиля позволяла применять пробивку отверстий

Для операций вырубки, перфорирования и пробивки применяют специальные «эксцентриковые» прессы со специальным режущим, рубящим или пробивающим инструментом. Эти инструменты для алюминия незначительно отличаются от аналогичных инструментов для других металлов. Матрицы и пробойники обычно изготавливают из упрочненной инструментальной стали. Для предотвращения появления заусенцев матрицы и пробойники подвергают регулярной заточке.

Рисунок 6 – Принцип пробивки отверстий в алюминиевом профиле

Принцип пробивки материала заключается в следующем. Подвижный пробойник ударяет в материал и вызывает в нем сначала упругую деформацию, затем пластическую деформацию и, наконец, хрупкое разрушение по всему периметру пробойника и неподвижной матрицы. В результате в профиле или листе образуется отверстие заданного диаметра с достаточно чистыми краями.

1. Design Manual, SAPA, 2014

ООО «Алюком» г. Москва, ул. Нагатинская, д. 16, стр. 9, офис 2-5

Производство и склад: Калужская обл., г. Малоярославец, ул. Калужская, 64.

Разупрочнение алюминия при сварке

В сварных соединениях термически неупрочняемых сплавов системы А1—Mgнаименьшую прочность имеет металл шва, она составляет обычно 0,85—0,95 прочности основного металла. Во многих случаях этого достаточно, чтобы не предпринимать до­полнительных мер с целью повысить прочность металла шва. Если листы перед сваркой нагартованы, то разупрочнение происходит также и в околошовной зоне. Равнопрочность всех зон сварного соединения и основного металла можно достигнуть прокаткой ро­ликами металла шва и околошовной зоны, а также путем увеличе­ния содержания магния в присадочной проволоке.

Значительно больше проблем возникает в случае необходимо­сти получения сварных соединений, однородных по химическим свойствам с основным металлом термически упрочняемых сплавов. Металл зоны сплавления и околошовной зоны при сварке терми­чески упрочненных алюминиевых сплавов подвергается термиче­ской обработке различных видов: закалке, отжигу, возврату. На рис. 1 приведена зависимость механических свойств сплава типа авиаль (системы А1—Mg—Si) от температуры и продолжи­тельности выдержки. В зависимости от температуры и продолжи­тельности ее воздействия степень разупрочнения различна. В не­которых случаях прочность сварных соединений сплавов, типа авиаль, дуралюмин может составлять лишь 50% прочности основ­ного металла.

Рис. 1. Влияние различных термических циклов на механические свойства сплава САВ-1:

а, б — термические циклы; в — изменение механических свойств

На рис. 2 показаны изменения твердости в сварном соединении труб сплава типа авиаль в поперечном направлении. В зоне свар­ного шва, где температуры достаточно высоки, обычно происходит последующее естественное старение металла с повышением проч­ностных характеристик. В зоне отжига обычно не удается достиг­нуть повышения прочности до уровня основного металла без повторной закалки всего соединения. Однако закалка всего свар­ного соединения (конструкции) возможна далеко не всегда, так как такую операцию трудно выполнить на крупногабаритной конструкции, а также на любой конструкции, имеющей жестко заданные размеры и не имеющей припуска на механическую обра­ботку.

Рис. 2. Изменение твердости в сварном соединении труб из сплава типа авиаль (1-18 — номера точек измерения)

Следует отметить, что в тех многочисленных случаях (напри­мер, при сварке конструкций из сплавов авиаль, дуралюмин), когда для снижения склонности сварных швов к трещинообразонию приходится применять сварочную проволоку, отличающуюся по химическому составу от основного металла (например, значительно увеличивая в сварочной проволоке по сравнению с основ­ным металлом процент содержания кремния), получить металл шва, равнопрочный основному металлу, невозможно. Ожидаемое снижение прочности сварных соединений следует учитывать при назначении допустимых нагрузок на конструкцию.

В последнее время получили распространение самозакаливаю­щиеся алюминиевые сплавы. Эти сплавы стареют очень медленно и достигают нормальной прочности примерно через три месяца. Самозакаливающиеся сплавы относятся к системе А1—Zn—Mg. Для повышения предела текучести сплавы подвергают искусствен­ному старению при 100° С в течение 90—100 ч. Сплавы такого типа, например, содержащие 4,5% Zn, 1,5% Mg, до 3% Мп и 0,2% Cr, в состоянии после искусственного старения имеют предел текуче­сти 28—33 кГ/мм2, предел прочности при растяжении 36— 41 кГ/мм2. После сварки и искусственного старения при 100— 110° С в течение четырех суток предел прочности достиг 34— 39 кГ/мм2, при этом угол изгиба составил 130—160°. Однако при хороших прочностных показателях сплав обладает склонностью к образованию трещин в шве и зоне сплавления.

Положительное влияние на уменьшение склонности к обра­зованию трещин оказывает применение присадки типа СвАК5. Из самозакаливающихся сплавов наибольшей стойкостью против образования кристаллизационных трещин обладают сплавы си­стемы Аl—Zn—Mgс повышенным содержанием магния (6,5%) и небольшими добавками меди.

Повышения прочности сварных соединений сплава В95 дости­гают термической обработкой, однако не удается получить проч­ность сварных соединений выше 80% прочности основного металла при низком уровне пластичности.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
