Координатно-пробивные работы

Как не затупить сверла

Нарушения режима эксплуатации сверл ведет к потере режущих качеств. Это связано с чрезмерным нагревом его поверхности, что вызвано силой трения.

При сверлении отверстий не следует превышать рекомендованное число оборотов. Большинство моделей ручных инструментов не оснащено механизмом регулировки вращения шпинделя, поэтому выход один – не давить на кнопку включения изо всех сил. Скорость вращения сверла можно оценить визуально: если спиральные каналы не сливаются в одно целое, скорость вращения не превышает 1000 об/мин.

При сверлении отверстий в толстостенных заготовках необходимо использовать охлаждающие жидкости.

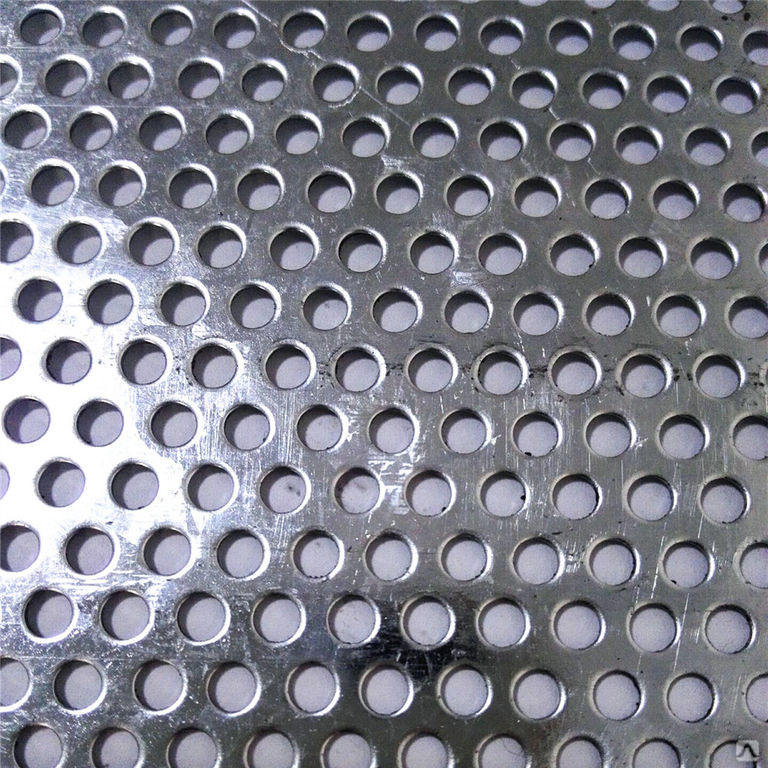

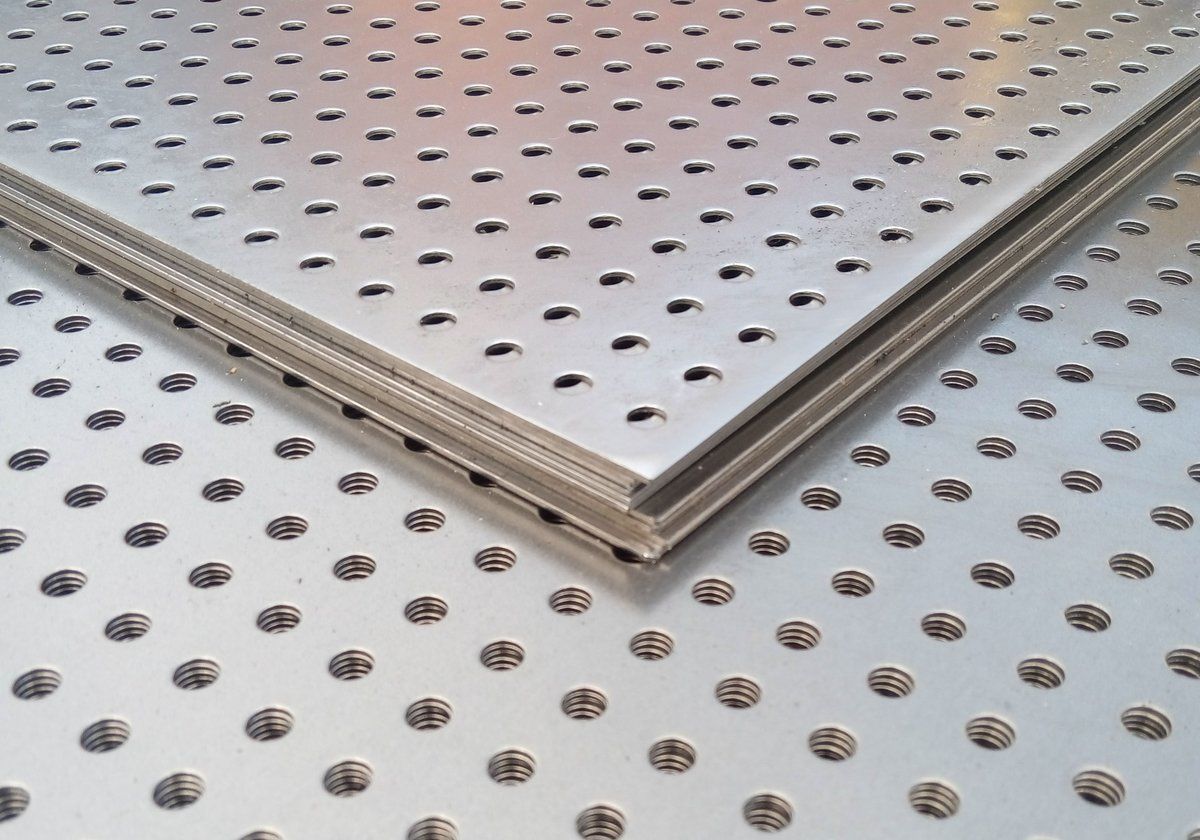

Суть процесса пробивки отверстий в металле

Раскрой металла как технологическая операция представляет собой создание отверстий сквозного типа или пробивание листовых заготовок. Пробивка позволяет получить не только круглые отверстия, как при сверлении, но и с различными геометрическими формами (квадратные, овальные, ромбические, звездообразные или иной сложной конфигурации) и размеров.

Для выполнения такого вида отверстий используют металлообрабатывающее оборудование, оснащенное прессом для пробивки отверстий в листе металла толщиной от 0,5 до 4 мм. Но при обработке труб либо листового материала с большей толщиной стенок необходимо применять оборудование с более мощными техническими характеристиками.

Пробивку отверстий можно выполнить двумя способами – с полным и неполным диаметром. Само понятие «полный диаметр» означает, что отверстие сделано в окончательный размер согласно чертежу. В случае выполнения неполного диаметра, при пробивке металла размеры выполняют с припуском для последующей доводки их до требуемой величины с помощью механической обработки.

Станки, оборудованные прессовыми ножницами для пробивки отверстий в металле, наиболее часто можно увидеть в цехах различных машиностроительных предприятий. Перед началом операции деталь или лист устанавливают на матрицу, затем пуансон врезается в заготовку и происходит выдавливание отверстия. Пуансон опускается не до конца противоположной стенки материала, а приблизительно до половины его толщины, и под влиянием деформирующих сил происходит окончательный отрыв вырубаемого металла. Для пробивки отверстий в листе металла с помощью пресс-ножниц в некоторых случаях наносится предварительная разметка керном, но в большинстве случаев в этом нет особой надобности.

Рекомендуем статьи по металлообработке

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

В состав такого оборудования входят специальные пуансоны и матрицы для пробивки отверстий в металле: по форме первые дублируют создаваемые отверстия, а вторые выполняют функцию «подложки» для размещения на них заготовок. Рабочий инструмент изготавливается только из твердых металлических сплавов или закаленных сталей.

Подобные процессы принципиально отличаются только своими специфичными моментами, которые и характеризуют разновидности пробивки:

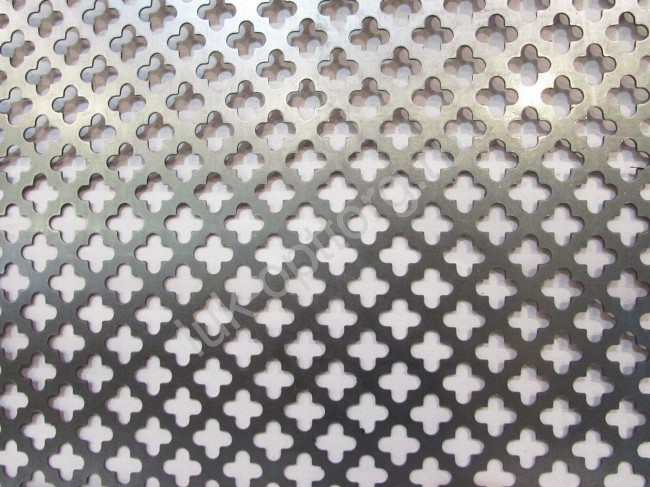

• Зиговка. Представляет собой пробивку отверстий в листовом металле с образованием особых рисунков рельефной формы (зигов) и продольных сплошных выступов на поверхности заготовки. Такой метод широко используют как на крупных производствах, так и на предприятиях со средними объемами выработки продукции.
• Ребра жесткости – технология пробивки листового металла посредством роликов или штампов.
• Высечка – холодный процесс обработки с пробиванием листа под давлением.
• Вырубка – операция, схожая с предыдущей, но выполняется на сверлильном или фрезерном оборудовании.
• Формовка – технология включает в себя использование сил трения с большим осевым усилием, в результате чего отверстие принимает определенную форму и размеры.
• Пуклевание – операция листовой штамповки, при которой края ранее пробитых отверстий выступают над плоскостью заготовки. С помощью такой технологии обработки материал приобретает противоскользящие качества.

Если сравнивать со сверлением, то, безусловно, преимущество будет на стороне пробивки. Главным плюсом является то, что технологическое время пробивки отверстия очень маленькое, и это уже говорит об ее эффективности. Помимо этого, при изготовлении отверстий отсутствует перегревание металла, чего нельзя сказать о сверлении, фрезеровании и некоторых других операциях, предназначенных для получения отверстий. Это говорит о том, что отпуск металла в месте обработки исключается, не возникает окисления и изменения кристаллической структуры.

VT-metall предлагает услуги:

В момент пробивки металла появляется наклеп, который уплотняет поверхностную структуру материала и значительно увеличивает его твердость, в результате чего могут возникнуть радиальные микротрещины, приводящие к развитию коррозии. Еще одним минусом может стать необходимость дополнительной механической обработки пробитых отверстий по зачистке металла от заусенцев, появляющихся при давлении и приводящих к отрыву кромок. Помимо всего, если расчетный диаметр отверстия меньше толщины листа, то операцию пробивки необходимо заменять сверлением.

Особенности выбора партнеров в Москве и размещения заказов

Выбирая контрагента у нас на портале, вы можете быть полностью уверены в том, что данные о них не устарели и информация о качестве изготавливаемого продукта и возможностях компаний остается актуальной. Предприятия, выполняющие обработку материалов, могут зарегистрироваться на нашей площадке только платно — это позволяет сделать их сотрудничество с потребителями наиболее эффективным.

Тем не менее, вы можете разместить заявку в нашем каталоге и ждать отклика от будущих контрагентов, а также самостоятельно отыскать их в каталоге, между зарегистрированными компаниями в Москве. Это задумано для того, чтобы вам было максимально удобно пользоваться нашим ресурсом — ведь мы заботимся о наших клиентах и качестве функционирования нашего проекта.

Прямоугольная вырубка

, заказчиков и исполнителей в Москве для которой вы найдете у нас на сайте — это технологический процесс, без него немыслима эффективная обработка листов сырья и создание из них полуфабрикатов, товаров и металлических запчастей. Размещая заявки на нашей площадке и осуществляя отбор заданий на выпуск для своей фирмы — вы поступаете наиболее рационально. Сайт obrabotka.net — верный помощник в вопросах выбора партнеров в металлообработке.

Пробивка отверстий

Менеджер отдела продаж Мезенцев Юрий Владимирович

Пробивка отверстий представляет собой одну из самых востребованных операций обработки листового материала штамповкой. Если учесть, что в такой отрасли как приборостроение штампованные изделия составляют порядка девяноста процентов и большая часть этих изделий имеет те или иные функциональные отверстия, то становится понятной популярность серийной пробивки отверстий на штампах. Ведь этот метод относится к самым производительным. Пробивка отверстий подразделяется на черновую и чистовую.

Черновая пробивка отверстий

При черновой пробивке качество отверстий стараются увеличить разными способами. Например, обеспечив максимально возможную соосность между пуансоном и матрицей, а также путем учета допуска на размеры этих частей. Когда размеры матрицы или пуансона не соответствуют допустимым параметрам, возникает снижение стойкости штампа, причем это явление происходит с катастрофической скоростью – буквально в несколько раз. Кроме того, возрастает усилие, необходимое для пробивки отверстия. В результате образуются заусенцы, повышается шероховатость и возникают дефекты в виде трещин.

На качество черновой обработки путем пробивки влияют также свойства металла (прочность, пластичность, твердость и т.д.) и толщина листа

Безусловно, состояние режущих кромок матрицы и пуансона, расстояние между ними тоже имеет немаловажное значение. Чтобы уменьшить усилие, необходимое для пробивки отверстий, применяют режущие детали со скошенными краями. Если отверстие пробивается матрицей, то она имеет скошенные кромки, а пуансон – ровные, если же пробивка отверстия осуществляется пуансоном, то используется плоская матрица и пуансон со скошенными краями

Размеры скоса должны быть меньше толщины листа, но при этом подбираются в зависимости от толщины материала. Когда необходимо пробить в листовом металле несколько отверстий, то уменьшение усилия получают за счет ступенчатого расположения пуансонов. При этом чем меньше пробиваемое отверстие, тем короче пуансон, однако разница между высотами пуансонов не может быть больше толщины обрабатываемого листа, в противном случае короткие пуансоны не смогут пробить отверстие

Если отверстие пробивается матрицей, то она имеет скошенные кромки, а пуансон – ровные, если же пробивка отверстия осуществляется пуансоном, то используется плоская матрица и пуансон со скошенными краями. Размеры скоса должны быть меньше толщины листа, но при этом подбираются в зависимости от толщины материала. Когда необходимо пробить в листовом металле несколько отверстий, то уменьшение усилия получают за счет ступенчатого расположения пуансонов. При этом чем меньше пробиваемое отверстие, тем короче пуансон, однако разница между высотами пуансонов не может быть больше толщины обрабатываемого листа, в противном случае короткие пуансоны не смогут пробить отверстие.

Чистовая пробивка

Для того, чтобы уменьшить шероховатость, возникающую из-за зазора между пуансоном и матрицей, используются такие способы как создание подпирающего усилия в месте среза и ступенчатый пуансон. Подпирающее усилие создается ребром прижима, расположенного точно по абрису пробиваемого отверстия. Ребро, вдавливаясь, создает смещение металла и в месте воздействия противоположной части возникают напряжения сжатия, в результате чего образуется гладкое отверстие, имеющее заданные размеры и форму. Для того, чтобы точно рассчитать необходимое усилие подпора, нужно правильно выбрать угол скоса подпирающего ребра, расстояние между ним и отверстием, учесть толщину металла и его характеристики, выбрать смазочный материал. Для тонколистового металла желательно создавать ребра подпора и со стороны матрицы, и со стороны пуансона. Самой популярной операцией пробивки отверстий является пробивка отверстий малого диаметра. Однако у этой процедуры есть ограничения, связанные с толщиной листа. Поэтому для такой операции создаются специальные штампы, в которых устойчивость и прочность пуансона обеспечивается за счет специальных направляющих элементов (шайб, втулок, телескопических и других). Для того, чтобы обеспечить стабилизацию пуансона, желательно, чтобы направляющие элементы охватывали его со всех сторон, что в полной мере могут обеспечить телескопические направляющие.

Классификация сверл для квадратных проемов

Название «квадратное сверло» происходит от того, какую форму отверстия насадка способна просверлить. Внешне такие сверла имеют вид треугольника (наконечник), но с их помощью удается получать проемы квадратной формы. Классифицируются рассматриваемые насадки по ряду следующих признаков:

1. Тип рабочего материала — это может быть древесина, металл или пластик
2. Материал, из которого изготовлена насадка. В зависимости от того, в каком материале необходимо получить квадратный проем, насадки изготавливаются из легированной, углеродистой или быстрорежущей стали
3. Тип производства насадок — они бывают двух видов: цельные и составного типа. Составные насадки имеют шарнирный (карданный) хвостовик, посредством которого снижается нагрузка на патрон инструмента. Сегодня карданные насадки встречаются крайне редко
4. Форма хвостовика — в зависимости от этого параметра можно использовать насадки на дрелях, сверлильных станках и прочих видах оборудования. Сверла Уаттса выпускаются с цилиндрическим, коническим и шестигранным хвостовиком. Фрезы с коническими хвостовиками устанавливаются напрямую в патрон сверлильного станка, а цилиндрические и шестигранные насадки требуют применения специального патрона для закрепления
5. Длина сверла — они бывают длинные, средние и укороченные
6. Класс точности — нормальный и повышенный
7. Диаметр — зависит от того, какой размер квадрата необходимо получить в итоге
8. Длина рабочей части — еще один важный параметр, который отвечает за возможность сверления соответствующих отверстий с разной степенью углубленности
9. Конструкция — фрезы для квадратных отверстий бывают с накладной рамкой, а также переходником или без него

Квадратные сверла отечественного производства выпускаются с соблюдением стандартов ГОСТ 886-77, ГОСТ 4010-77 и ГОСТ 10902-77. Однако большой популярностью пользуются сверла зарубежного производства, которые изготавливаются с соблюдением соответствующих стандартов. Маркировка указывается на хвостовой части фрезы, где представлена такая информация, как диаметр, материал изготовления и наименование компании.

Пробойники для круглых отверстий: виды, назначение, материалы изготовления и применение

В ремонтно-строительной сфере, а также в технической практике или в быту нередко случается необходимость сделать круглое отверстие в различных видах тонких материалов. Часто на помощь приходит обычный канцелярский дырокол, но для идеально ровной поверхности он не подходит. Бывает так, что отверстие нужно проделать не с края, а посредине куска материала и с этой задачей не всегда может справиться такой универсальный инструмент, как электродрель.

На помощь может придти практичный инструмент — пробойник, который способен проделать отверстия в поверхности почти любого материала. В чем главные отличия такого инструмента, какие бывают виды пробойников?

Пробойник и его назначение

Инструмент представляет собой заостренную металлическую трубочку, приставив который ко многим видам материала и ударив по нему несколько раз можно сделать аккуратное круглое отверстие. Инструмент можно сделать из любой тонкостенной трубочки, главное, чтобы его края были достаточно острыми.

Есть также многолезвийный режущий инструмент, которые обрабатывает конические и цилиндрические отверстия в деталях, Такой инструмент также называют зенкер-пробойник, поскольку он объединяет сразу две функции:

• острый наконечник сразу пробивает отверстие;
• встроенное лезвие расширяет отверстие до нужного диаметра.

Инструмент позволяет не только увеличить диаметр отверстия, сделать его более точным, но и значительно улучшить качество выполняемой работы. Механическая обработка потребует высокой мощности, чтобы операция была выполнена наиболее точно. Вручную такие операции выполнять сложно, поэтому с этой целью используются специальные станки любого типа:

• токарные;
• фрезерные;
• агрегатные.

Стандартный пробойник состоит из режущей части, калибрующей и режущей части, хвостовика и шейки. Главные режущие кромки расположены специально на режущей части и под определенным углом. Вид зенкера-пробойника определяет величину угла инструмента, например, для пластичных материалов угол составляет примерно 15о, а для более хрупких металлов около 5о.

Калибрующая часть имеет цилиндрическую форму, на ней всегда располагаются калибрующие кромки, назначение которых — калибровка и зачистка отверстий. На конце калибрующей части выполнен небольшой обратный конус с величиной занижения 0,04-0,07 мм для предупреждения повреждений концов зубьев.

В зависимости от предназначения заточки количество зубьев в каждом типе инструмента разное. Зубья располагаются равномерно, чтобы увеличить чистоту обработки материала, а также производительность и улучшить качество.

Виды пробойников

Для каждого вида материала есть свой пробойник, у хорошего мастера есть целый набор таких инструментов. Они делятся на несколько видов:

• гидравлические;
• пневматические;
• ручные.

Ручной пробойник выглядит в виде металлической трубки определенного диаметра с острой заточкой на конце. Часто инструмент бывает с рукояткой из пластмассы либо мягкой резины. Гладкую и ровную поверхность обеспечивает острый и гладкий наконечник, а также кромка с заточками. С помощью такого пробойника делать отверстия в бетоне или металле нельзя, он подходит для работы с кожей, резиной, картоном или мягких видов ткани.

Пневматические пробойники нужно подсоединять к специальному механизму и только после этого можно работать, используя силовой механизм. Такой инструмент имеет свои отличительные особенности. У него есть цельный конический и немного удлиненный хвостовик. Они используются для работы с бетоном, металлом, поэтому для изготовления пневматических пробойников применяют быстрорежущую инструментальную сталь. Заточка в таком инструменте выполнена максимально.

Гидравлический пробойник, кроме основной режущей части, имеет гидравлический механизм, поэтому отверстия всегда получаются более качественными и работа выполняется гораздо быстрей.

Инструмент оснащен специальным регулятором, с помощью которого можно контролировать глубину пробивания. Поскольку он более механизированный, чем все остальные виды пробойников, то его можно использовать в работе с тяжелыми материалами. Инструмент такого типа подходит для пробивания отверстий в толстом металле или бетонных плинтусах. Для изготовления гидравлических пробойников используется всегда самая прочная сталь, что в итоге дает качественное отверстие с ровной и гладкой поверхностью, причем весь процесс происходит быстро.

Способы высверливания точечной сварки

Сверла для высверливания точечной сварки – самый эффективный и аккуратный способ разъединения элементов. Работы выполняются на малых оборотах. В противном случае сверло быстро перегреется, что снизит остроту режущих кромок.

Диаметр инструмента не превышает 9 мм. От классической конструкции сверла отличаются специальными выступами, которые заточены под конус. Это позволяет выдержать угол 90º в процессе сверления детали. Таким образом, отсутствует необходимость в выполнении центровки.

Некоторые мастера предпочитают использовать режущие коронки. Они объясняют свой выбор тем, что острие сверла хуже прорезает закаленную часть точечной сварки.

Сверление отверстий в металле – достаточно сложная процедура, которая не терпит нарушений технологических требований. Режим выполнения работ зависит от диаметра и типа отверстия. Как вы считаете, можно качественно выполнить работу с помощью ручного инструмента без вспомогательных приспособлений? Напишите Ваше мнение в блоке комментариев.

Типы оборудования

Сверление начинается с подготовки инструментов для работы. Делать дырки можно с помощью шуруповёрта, дрели или специального сверлильного станка.

Чтобы сделать дырку, необходимо подобрать соответствующее оборудование. Для металлических заготовок нужно выбирать специализированную оснастку, которая подходит именно для этого материала. Связано это с тем, что оборудование для дерева, бетона или керамической плитки имеют разную заточку и форму. Оснастка для металлических изделий маркируется буквами HSS.

Рабочая часть инструмента покрывается нитрид-титановым покрытием, которое увеличивает их прочность и износоустойчивость. Для твердых сталей используется другая оснастка, которая обозначается P18. Прочность инструмента увеличивается при добавлении в его состав кобальта. Пример маркировки — Р6М5К5.

Чтобы сверлить легированную сталь, используются сверла, у которых наконечник изготовлен из твердого сплава. С их помощью можно сверлить любые металлические заготовки, однако из-за высокой цены это не рентабельно.

Когда отверстие сделано, можно подобрать сверло под резьбу. Его диаметр будет зависеть от используемой ранее оснастки. Чтобы делать дырки разного диаметра в металлических листах малой толщины, можно использовать конусные сверла.

Можно ли сверлить сверлом по бетону?

Часто возникают ситуации, когда на строительной площадке сложно найти инструмент для сверления металлических изделий, но есть оснастка для работы с бетоном. Делать отверстия большого диаметра или в толстых металлических листах сверлами по бетону нельзя. В противном случае можно сломать оснастку или повредить обрабатываемую поверхность.

Как сверлить ступенчатым сверлом?

В продаже можно встретить ступенчатые конструкции для создания отверстия в металле различных диаметров. На одной оси закрепляется несколько свёрл разного диаметра. Они предназначены для создания дырок разного размера в тонколистовом металле. При работе нельзя торопиться и сильно давить на рукоять дрели.

Можно ли сверлить победитовым сверлом?

Любой мастер отделочных работ скажет, что сверление металла оснасткой из победита недопустимо. Победитовые сверла предназначены для твердых и, одновременно с этим, хрупких материалов. К ним относится натуральный камень, кирпич, бетон. При попадании в металл, сверло будет биться о поверхность и повреждать её, однако дырки не будет.

Победитовые сверла

Чем сверлить отверстия большого диаметра?

Сверление больших отверстий в металле требует использования соответствующей оснастки. Провести работу можно несколькими способами:

1. Коронка для металлических поверхностей. Представляет собой окружность требуемого диаметра с заточенными краями. По центру располагается сверло, которое пробивает металл. Далее на малых оборотах электродвигателя коронка делает отверстие выбранного диаметра. Во время проведения работ нужно использовать принудительное охлаждение острых краёв коронки и обрабатываемой поверхности.
2. Многоэтапная операция. Подразумевает под собой использование нескольких свёрл по металлу разного диаметра. Начинается работа с оснастки самого малого диаметра и увеличивается по мере сверления.
3. Конусообразная оснастка (ступенчатая). Предназначена для работы с тонколистовым металлом.

Строители рекомендуют использовать коронки. Однако при работе с ними требуется не повышать оборотов и следить за тем, чтобы все зубья, идущие по окружности, были целыми.

Как не затупить инструмент?

Инструмент тупится, поскольку перегреваются во время работы. Чтобы сохранить заточку, сверление следует проводить на низких оборотах. Не нужно зажимать кнопку включения инструмента до конца. При сверлении толстых заготовок нужно использовать охлаждающие жидкости или пасты.

Как в резине ровно пробить или вырезать много одинаковых отверстий, чтоб сделать прокладку?

На мой взгляд важно определиться, это разовая работа, или прокладки надо вырезать постоянно и в большом количестве. Если работа постоянная, то лучший вариант это приобретение вот такого набора

Если работа постоянная, то лучший вариант это приобретение вот такого набора

просечек (высечек, пробойников, их по разному называют), в наборе есть даже циркуль.

Принцип работы совершено прост.

Выбираем нужную «головку» (нужного диаметра, укладываем материал изготовления прокладок (резину, или картон, например) на горизонтальную ровную поверхность, под резиной к примеру дерево, или фанера.

Прикладываем просечку к резине и бьём молотком, всё отверстие готово.

Если нужна кольцевая прокладка, то работаем двумя головками, в начале вырубается отверстие меньшего диаметра, затем бОльшего в руках остаётся прокладка.

Ну, или наоборот, кому как удобно, в начале заготовка бОльшего диаметра, затем берём просечку меньшего диаметра и вырезаем отверстие в середине заготовки.

Этим же инструментом можно сделать (пробить) любое количество одинаковых отверстий.

Второй вариант, самодельный пробойник.

Сделать можно из стальных труб разного диаметра.

Отрезали кусок трубы, заточили рабочую кромку, закалили металл и можно пользоваться.

Если режущая кромка затупится, придётся отпускать металл, опять затачивать и опять закалять.

Принцип работы тот же, но можно обойтись и без молотка и удара, если резина (или картон) тонике, просто пару раз прокручиваем вокруг своей оси, с прижимом и всё, отверстие готово.
