Из чего делают тигли для плавки стали

А зачем?

У читателя, интересующегося домашней металлургией «для общего развития», может возникнуть вопрос: а к чему все эти хлопоты? Не все же бродят с металлоискателем в лесу после дождя, не все увлечены выплавкой булата дома, и далеко не у всех есть на примете центнеры старой электроники, из которых можно извлечь десятки граммов золота, платины, палладия.

Поинтересуемся тут же, в интернете, сколько стоит свинец в слитках. Затем, в ближайшем рыболовном магазине, а сколько – килограмм грузил из него? Сбавим вдвое, чтобы владелец наверняка соблазнился, и подсчитаем «навар».

Удивлены? Можно подняться и круче, если есть художественный вкус и навыки литься по выплавляемой форме. Материал для сравнения – бронзовый лом и статуэтки из нее же.

Но еще больше подъем будет на бронзовых винтах для маломерных судов. Правда, и сделать гребной винт много сложнее – нужно точно выдержать профиль, шаг и конфигурацию лопастей. А в целом тигельная плавка металла в домашних условиях дело очень выгодное. Было бы желание.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Плавка золота и серебра

Печь для плавки золота легко сделать в домашних условиях. Она применима и для плавки серебра.

Порядок работы следующий:

Берется шамотный кирпич и разрезается на 2 части. Победитовым сверлом диаметра 48 мм, делается в одной половинке, в середине, сквозное отверстие. А во второй отверстие сверлится на половину высоты.
Через отверстие, проводится спираль и обе половинки стягиваются болтами, отверстия для которых сверлятся с боков.
Сверху устанавливается графитовый тигель.
Изготавливается металлический каркас и обе половинки вставляются в него.
Все боковые зазоры замазываются глиной.
К выведенным концам спирали подводится напряжение.
В тигель бросаются куски золота или серебра.
В процессе нагрева идет расплавление цветного металла.

Изготовление печей для плавки металла своими руками процесс сложный, но выполнимый. Для этого нужно изучить характеристики видов оборудования. Определиться какое из них наиболее предпочтительно к данным условиям. Затраты на изготовление быстро себя окупят.

Особенности графитовых тиглей

Изделия из графита и углерода демонстрируют повышенную химическую и термическую стойкость, что и обуславливает их ценность в металлургии. К примеру, специальные составы графита способны выдерживать порядка 3000 °C. Очевидно, что можно использовать такой тигель для плавки металла практически во всех направлениях металлургической промышленности. Оснастка используется для расплава, раздачи, разлива цветных и черных металлов – в том числе и в составе с индукционными вакуумными печами. Технология изготовления графитовых тиглей позволяет точечно рассчитывать их форму и размеры до мельчайших деталей. Чаще всего размеры ориентируются под конкретную конструкцию индукционной печи. Например, распространены формы в виде стаканов, где также присутствуют другие технологические дополнения – носики, буртики, отверстия и т. д. Но стоит графитовое сырье значительно дороже, чем другие материалы, поэтому оснастка используется преимущественно в профессиональной сфере. Хотя бывают исключения, когда домашние мастера разбавляют составы более дешевыми материалами.

Как сделать графитовый тигель

Ёмкость этой категории имеет множество достоинств:

низкая общая масса;
сопротивляемость горячим сплавам;
хорошие показатели теплопроводности;
с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

7 единиц глины;
3 единицы шамота;
10 ложек жидкого стекла.

Глиняные тигели

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Плавка меди

В домашних условиях для плавки меди можно использовать материал пенобетон. Вырезается из такого материала 2 цилиндра, диаметром 100 мм. Высота одного 100 мм, а второго 15. Накладывая один на другой, сверлится посередине отверстие диаметром 15 мм. В большем цилиндре, посередине, изготавливается отверстие в виде воронки на глубину 85 мм. В середине цилиндра, с наружной стороны, прорезается канавка и ведется стяжка проволокой. Она нужна для того, чтобы деталь не развалилась от температуры.

На газовую плиту, ставится переходник. Сверху располагается больший цилиндр так, чтобы конусная воронка была направлена вверх. Сверху накрывается маленьким цилиндром с отверстием. Зажигая горелку, опускают кусочек медного стержня в маленькое отверстие до упора в стенку воронки. Через минуту стержень расплавится.

Изготовление глиняного тигля

7 единиц глины;
3 единицы шамота;
10 ложек жидкого стекла.

Глиняные тигели

Делаем тигли

Теперь пришло время сделать своими руками плавильный тигель. Из вышесказанного ясно, что своими руками имеет смысл делать тигли:

Стальной;
Керамический нейтральный;
Керамический графитированный.

О стальных тиглях особо говорить нечего – это просто посудина из стали в приваренной ручкой. Используются стальные тигли для переплавки легкоплавких металлов; иногда – цинка на горячую оцинковку с качеством до 3+. Стальные тигли для свинца, олова и цинка пригодны только для плавки одного конкретного металла, т.к. после 1-2 плавок сами покрываются им изнутри.

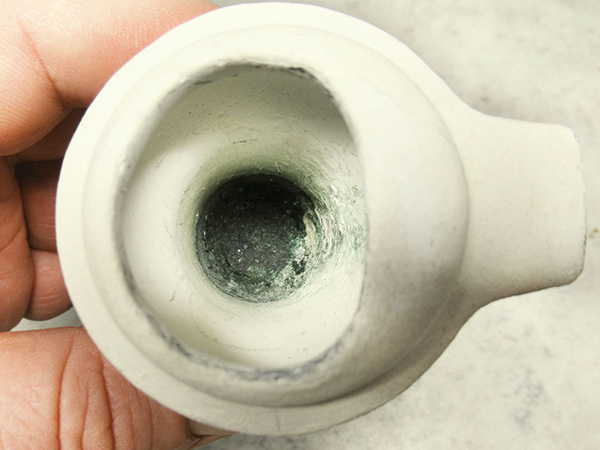

Керамический нейтральный

Состав смеси для формирования керамического нейтрального тигля – 7 частей шамотной глины, 1 часть мелко молотого шамота (до фракции

Источник

Виды тигельных печей

В основу классификации обычно закладывается вид энергии, используемый для плавления металла. Так, газовые тигельные печи, как и электрические, нашли широкое применение в промышленном секторе, их активно используют для работы с алюминием и другими легкоплавкими материалами.

Модели, действующие на твердом топливе, распространены в относительно небольших мастерских, не имеющих узкой специализации (в частности, у домашних умельцев, так как это простейшая конфигурация). В отдельную категорию выносятся индукционные тигельные печи, использующие электромагнитное поле, их подключают к источнику переменного тока.

Причины востребованности индукционных установок:

высокая производительность;
легкость управления и обслуживания, широкие возможности для автоматизации процесса;
возможность слива массы без остатка, полного опорожнения тигля;
обеспечение быстрого плавления;
отсутствие промежуточных нагревательных элементов.

В зависимости от условий функционирования различают печи:

компрессорные (создают избыточное давление),
вакуумные,
открытые.

Индукционные тигельные печи могут быть:

периодическими,
непрерывными,
полунепрерывными.

Плавильный тигель бывает:

керамическим (оптимальный вариант, не вступает в контакт с обрабатываемыми материалами);
проводящим графитовым (долговечный, подходит для работы с драгоценным ломом);
металлическим.

Последний подразделяется на водоохлаждаемые и проводящие модификации.

Тигель для плавки алюминия своими руками

Для плавления металлов используют специальные термостойкие чаши, называющиеся тиглями.

Они пользуются большой популярностью в ювелирных мастерских, лабораториях и металлургической отрасли.

Но для полноценного процесса недостаточно обзавестись простым предметом с термоустойчивой поверхностью, ведь для разного железа требуется своё изделие, которое обязано соответствовать химическому составу и подходить под конкретный температурный режим. Также в этих объектах производят готовый сплав, которому осталось придать правильную форму.

Тигель своими руками

Иногда случается, что подобные приспособления могут понадобиться в частном деле, но их покупка – дорогое удовольствие.

Поэтому тигель своими руками сделать выгоднее — можно сэкономив значительную долю бюджета.

Да, процедура потребует определённых навыков и терпения, но в итоге получиться сосуд, не уступающий заводским аналогам.

Ещё важно определиться с типами переплавляемых объектов, чтобы изготовить подходящую чашу. Если планируется работать с различными металлами, рекомендуется создавать несколько изделий

Стальной тигельТигель для свинца своими руками

Силикон для литья металла

Для изготовления небольшого количества пластиковых заготовок чаще всего используется вакуумное литье в силиконовые формы.

Данный метод довольно экономичен (изготовление металлической формы требует большего количества как времени, так и денежных средств).

К тому же силиконовые формы используются многократно, и это тоже значительно удешевляет производство.

Плавка металла и чугуна

Печь для плавки металла представляет собой корпус, изготовленный из шамотного кирпича. Связующим элементом является глина. Топка предназначена для горения угля. Снизу предусматривается отверстие, через которое ведется наддув в пекло. Внизу размещается чугунная решетка, которая называется колосником. На ней выкладывается кокс или уголь. Его можно снять со старой печи. Иногда огнеупорный кирпич, при формировании корпуса, укладывается на ребро. Готовая конструкция скрепляется снаружи металлическим поясом.

Печь для переплавки металлов должна иметь тигель. Это может быть эмалированный или чугунный казанок. Месторасположение тигля — рядом с горящим коксом. С целью улучшения поддува рядом устанавливают вентилятор. Оборудование применяется для выплавки стали, но можно использовать как печь для выплавки чугуна.

Способы нагрева

Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.

Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж

Способы плавки металла в тигле

Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.

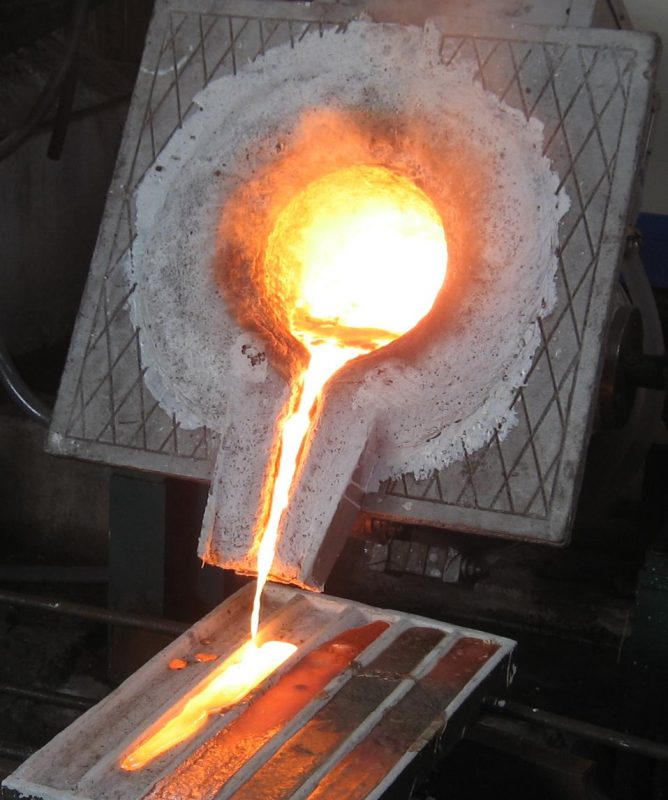

Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.

Примечание: серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.

Читать также: Гальваника серебром в домашних условиях

Электронагрев

Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:

Видео: электрический тигель для плавки свинца

Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.

Видео: индукционный нагрев своими руками

Индукторная тигельная печь для плавки алюминия

С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик

Тигельные электрические печи – футеровка

Футеровка тигельных печей включает в себя основные части: тигель, воротник, подина, сливной нос и крышка. Правильно сделанная футеровка и подбор огнеупорных материалов продлит ее срок службы и обеспечит большое количество плавок. Основная часть футеровки печи – это тигель, он выполняется набивкой буферной части или кладкой из огнестойких материалов:

кварцит SiO₂ (Кислая футеровка);
магнезит МgO;
шпинель МgО + Al₂O₃;
корунд Al₂O₃;
муллит ЗAl₂O₃ · 2SiO₂
муллитокорунд Al₂O₃;
шамот;
цирконий Zr₂ · SiO₂;
шамотографит;
графит.

Кислая футеровка тигельных печей — это самая распространенная футеровка, ее применяют для плавки стали, чугуна и углеродистых металлов. Кислая футеровка не используется при определенном содержании углерода, фосфора и кремния при выплавке высоколегированных сталей. Ведь сгорание примесей (оксида кальция) при высоких температурах происходит быстрее. Так же жаропрочные стали и расплавы нельзя применять в этой футеровки, ведь их перегрев близок к температуре плавления кварцитов.

Для грамотного выбора футеровки индукционных тигельных печей надо учитывать вид шихты, которая будет использоваться. Основным критерием при выборе является срок службы, для обеспечения следующих требований:

получение металла хорошего;
большое количество плавок;
безопасная работа для обслуживающего персонала;
исключение прерываний во время плавки;
стоимость и экономический эффект;
выброс вредных примесей.

Футеровка тигельной печи необходима для усиления огнеупорных свойств тигля, ведь она оказывает влияние на физические и химические свойства металла. Правильно выбранная футеровка обеспечивает высокое качество выплавленного металла, безопасность работы с тигельной печью, длительную продолжительность работы печи без необходимости ремонта, минимальное количество отходов, вредных для окружающей среды.

При добавлении раскислителей во время плавки и взаимодействии с футеровочными материалами, может повлиять на образование нежелательных примесей, которые в дальнейшем выразятся в неметаллические включения. Благодаря качественной футеровке снижается термическое напряжение в тигле и обеспечивается надежная защита индуктора.

Разновидности тиглей

Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.

Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.

Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.

Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.

Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.

Тигель для плавки металла – почему не стоит делать его своими руками?

Суббота, 18 Февраля 2020 г. 23:52 + в цитатник

Многие умельцы делают тигли для плавки металлов своими руками, отработали свои технологии, и качество таких изделий бывает довольно неплохое. Если для Вас изготовление тигля своими руками – дело новое, то этот обзор поможет определиться по какому пути дальше двигаться: делать тигель самому или купить его у непосредственного производителя без посредников.

Начнем с того, что материалом для изготовления тигля своими руками могут служить куски труб из нержавеющей стали, чугуна, глина, шамотная крошка, древесный уголь, графит и др. Казалось бы, дешевые материалы, себестоимость самодельного тигля тоже должна быть невелика. Однако на практике, при изготовлении качественного и дешевого тигля в домашних условиях умельцы сталкиваются с целым рядом проблем. В данном обзоре мы не будем останавливаться на графитовых тиглях и их проблемах выгорания при плавке металлов. Здесь мы подробнее остановимся на проблемах изготовления керамических тиглей своими руками. Опишу наиболее распространенные из них:

Основная проблема — неоднородный состав глиняных масс. Разные месторождения глин характеризуются разным составом, при этом для получения качественных керамических изделий требуются глины определенного качественного и количественного состава.
Глины, используемые для изготовления керамических тиглей, дают усадку, разные глины – разная усадка. Если Вы готовите тигли крупными партиями и закупаете глину одного типа в большом количестве, то это не проблема. Усадка глины заранее высчитывается, и готовое изделие получается заданной формы и разбег габаритных размеров крайне мал. Но если керамические тигли изготавливаются от случая к случаю, используются разные партии глины, то выдержать нужные размеры оказывается проблематично, повышается процент брака.
Самодельные керамические тигли выдерживают небольшое количество плавок, при использовании тетрабората натрия (буры) самодельные керамические тигли довольно быстро покрываются микротрещинами и становятся непригодными для дальнейшей плавки металла.
Самодельные тигли зачастую недостаточно просушены, из-за чего, при плавлении металла в теле тигля появляются дополнительные напряжения и тигель лопается.
Самодельные керамические тигли получаются толстостенные и требуют большего времени на нагрев, увеличиваются энергозатраты при плавлении металла.

Оптимальным вариантом для плавки большинства металлов является керамический тигель, но не всякий керамический тигель подойдет для плавления металла. Рассмотрим этот вопрос подробнее. Начнем с того, что керамические тигли, которые наиболее часто встречаются на российском рынке, делятся на фарфоровые, корундовые и тигли из кварцевой керамики. Фарфоровые тигли не подходят для плавки многих металлов из-за своей относительно небольшой огнестойкости

Корундовые тигли огнестойки и прочны, но при плавлении металла есть одно очень важное ограничение: корундовый тигель нельзя резко нагревать и охлаждать, скорость охлаждения корундового тигля 2-3 ° С/минуту. Для плавления металла в режиме смены температур подойдет тигель из спеченной кварцевой керамики

Изготовление глиняного тигля

Тигель: назначение, принципы плавки, изготовление, варианты, схемы

При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Тигель – сосуд для плавки металла. В тиглях плавят, как правило, передельный металл, т.е. уже доведенный до нужной степени качества для отливки в форму или аффинажа (глубокой очистки от примесей). Генеральная линия развития большой металлургии – уменьшение количества переделов, вплоть до выпуска кондиционного металла сразу из плавильной печи, но в промышленности тигельная плавка до сих пор сохраняет существенное значение, а в кустарном мастерстве и ювелирном деле доминирует.

Тигель не просто достаточно жаростойкая посудина. Его химический состав и конструкция должны соответствовать виду переплавляемого металла и режиму плавки. В этой статье описывается, как сделать тигель своими руками и каким условиям он должен удовлетворять для пользования дома или в малой мастерской. В расчете на начинающих металлургов придется сперва коснуться самого процесса плавки металла, т.к. требования к тиглю определяются в основном его условиями.

Плавка металла в тигле в домашних условиях

Плавка алюминия

Изготовить печь для плавки алюминия своими руками вещь реальная. В промышленном производстве, агрегаты с названием — печи карусельного типа — очень дорогостоящие.

Чтобы понять, как сделать печь для плавки алюминия, нужно понять их принцип действия. Существует несколько видов, где проводится плавление цветного металла.

Мини-печь

Берется автомобильный диск и закапывается в землю так, чтобы верхний срез не выступал наружу. Посередине изготавливается отверстие для патрубка. Один конец пропускается в отверстие, а другой выводится наружу. На него одевается кулер, для нагнетания воздуха. Плавильня заполняется углями и алюминиевым ломом. Подается воздух и температура поднимается.

Металлический бак

Изготовить печь для алюминия можно из металлического бака. Например, корпуса стиральной машины с вертикальной загрузкой. Внутренняя часть конструкции выкладывается огнеупорным кирпичом. Снизу монтируется труба для подачи воздуха. Таким образом, получается переносное оборудование.

Из бутылки

Один из необычных способов, каким расплавляют алюминий. Вокруг бутылки наматывается проволока нихром. Предварительно поверхность бутылки смазывается маслом. Сверху наносится смесь жидкого стекла и глины. Просушивание ведется в течение недели. Затем наматывается еще слой проволоки и наносится глина. После 7 дней, бутылка вынимается и остается только термостойкая оболочка. К концам проволоки подключается напряжение для накаливания нихрома, а в очаг загружается сырье.
