Галтовка металла: виды, наполнители, технология

Назначение галтовки металла

Как упоминалось выше, галтовка металла позволяет убрать с поверхности изделий такие дефекты:

острые края при штамповке изделий из листового металла;
заусенцы, образованные во время резки заготовок либо токарной обработки;
окалину после сварочных работ или резки металла;
остатки облоя с деталей, выполненных методом литья.

Кроме этого, галтовкой эффективно добиваются полирования изделий до состояния зеркальной поверхности. К деталям, которые были подвержены галтованию, можно дальше применять гальваническую обработку либо окрашивание порошковыми смесями.

Какие металлы можно подвергать галтовке:

сплавы специального назначения;
металл черный;
стали конструкционные;
сплавы нержавеющие AISI;
материалы титановые;
алюминий и его сплавы;
медь и сплавы на основе меди;
серебряные изделия.

Виды обработок в галтовочном барабане

Сухой. Применяется для достижения зеркального блеска заготовки. В качестве абразива для галтовочной установки можно применить множество наполнителей: от скорлупы грецкого ореха до специальной гальки. Для увеличения производительности используют специальную пасту, которая повышает интенсивность взаимодействия тел. Перед финишной полировкой, как правило, выполняют мокрую шлифовку. Наполнителем может быть обычная вода из бытового водопровода. Для повышения качественных характеристик поверхности вместо воды используют масло, которое создает антикоррозионное покрытие на детали и внутренних стенках галтовочного агрегата.
Мокрый. Данный вид полировки придает поверхности матовый эффект. Наполнителем абразива служит галтовочный компаунд, который подбирается индивидуально, в зависимости от требований технологического процесса. Мокрый способ полировки отличается низкой степенью воздействия абразивных частиц. Ярким примером таких элементов являются фарфоровые шарики.

Галтовочное оборудование

Существует несколько типов галтовочных установок. Процесс, при котором обработка проходит методом перекатывания, осуществляется в специальных барабанах. Конструкция барабана, если посмотреть на нее с торца, выполнена по форме многогранника – это чаще шестигранник или восьмигранник. Сам барабан имеет герметично закрывающуюся крышку, чтобы препятствовать выходу наружу вредной абразивной пыли, образующейся во время вращения. Вал вращения у таких барабанов для галтовки расположен горизонтально, приводом служит электродвигатель. Стандартная частота вращения здесь находится в пределах 20–60 оборотов за минуту. Барабаны подходят для галтовки плоских металлических заготовок.

Другой тип галтовочного оборудования – это вид центробежной машины, выполненной по форме колокола. Корпус колокола изготавливают из листового металла толщиной около 3 миллиметров. Чтобы стальная поверхность оборудования не портила изделия при вращении колокола, ее покрывают изнутри пластиком или резиной. Вал вращения колокола, как правило, при галтовке расположен вертикально или под определенным наклоном к вертикали. Стандартная частота вращения оборудования находится в пределах 10–50 оборотов в минуту. Колокола подходят для проведения галтовочных операций над резьбовыми метизами.

Для выполнения галтовочных операций вибрационным способом применяют специальные камеры, снабженные механизмами, которые создают вибрацию (эксцентрики). Они заставляют камеру колебаться с определенной частотой от 50 до 15 Гц в разных направлениях, при этом внутри рабочего пространства наблюдается своеобразное перемещение заготовок и материала абразивного. Вибрационные камеры подходят для галтовки деталей крупного размера, предварительно закрепленных внутри.

Полировка

Для того, чтобы придать украшению великолепный зеркальный блеск, заключительным и решающим этапом будет полировка. В отличии от шлифовки, эта операция необходима для идеально гладкой обработки поверхности изделия. Она заключается в том, чтобы аккуратно снять самый тонкий, практически незаметный, слой покрытия. Зачастую ювелирами используется механический способ с применением мягкого полировочного материала:

фетр;
войлок;
шерсть.

Изначально заготовку необходимо обезжирить, затем, для усиления скольжения, наносится полировочная жидкость, которая представляет собой смесь из нашатыря и мыльного раствора. После всех подготовительных манипуляций, специалист с помощью бормашины или станка с соответственными насадками, проводит непосредственно саму полировку.

Этот процесс также может повторяться для изделия ещё раз, после закрепки вставок.

Галтовка виброгалтовка виброгалтовочные тела

Приглашаем посетить наш стенд на выставке «Металлообработка 2015» — павильон 7.2 стенд В10 ( вход в павильон из зала регистрации направо, стенд первый справа). На стенде будет представлено галтовочное оборудование в рабочем режиме с возможностью проведения тестовых работ. Так же Вы сможете получить информацию о Специализированном разделе «ШлифТех 2015» организуемым на выставке «Технофорум 2015» компанией ФАГОТ — GaltovkA.Ru совместно с «Экспо.

27 мая в 15.00

ООО»ФАГОТ-ИНЖИНИРИНГ» — GaltovkA.ru совместно с ЦВК «ЭКСПОЦЕНТР» приглашает посетить семинар на выставке «Металлообработка 2015» пав. 7 стенд 71С50

Посетив наше мероприятие Ваша компания получит возможность не только получить информацию о состоянии рынка шлифования и перспективах его развития , но и принять участие в создании и развитии инновационного проекта «ШлифТех».

В качестве потенциального участника выставки: • бесплатно разместить информацию на сайте раздела «ШлифТех» www.technoforum-expo.ru ; www.shliftechexpo.ru • задать напрямую вопросы организаторам • обсудить возможности сотрудничества • получить дополнительные привилегии в случае участия в проекте

В качестве посетителя выставки : • Сделать коллективную заявку на посещение выставки • Узнать о программе проведения осеннего проекта

Коммерческий директор Яковлев Павел Геннадьевич Технический директор Бабарыкин Дмитрий Александрович Генеральный директор Седенков Сергей Евгеньевич

Скачать приглашение в формате MS WORD

www.galtovka.ru

Суть метода

Галтовка представляет собой смешение в контейнере абразивного материала и обрабатываемых деталей. Взаимодействие компонентов происходит двумя способами движения:

роторным (вращающимся);
вибрационным.

Твердые галтовочные тела вследствие трения очищают поверхность до нужного показателя блеска или шероховатости путем снятия с нее микрочастиц. Процесс может занимать от 4 до 80 часов.

Достоинством способа является возможность обработки поверхностей с нестандартной формой и размерами. К недостаткам относится невозможность обработки тонкостенных деталей.

Стоит отметить, что галтовка – это такой процесс обкатки деталей, который можно производить двумя методами:

сухим;
мокрым.

При сухом методе используются специальные пасты, порошки и абразивные компоненты. При мокром способе в барабан добавляется рабочая жидкость, коагулянты, галтовочные растворы. Мокрую галтовку применяют, как правило, перед нанесением различного вида покрытий: гальванического, эмалированного и так далее.

Правка металла

Правка – это исправление геометрических дефектов листового материала, сортового проката, а также полученных из них заготовок и формы готовых изделий. Металлические листы могут иметь довольно значительные отклонения от правильной формы: волнистость в продольном и поперечном направлениях, серповидность, местные выпуклости и впадины и др. Сортовой прокат (уголок, швеллер, двутавр и т.д) может быть искривлен по длине или по винтовой линии. Причин такого рода дефектов много: — нарушения технологии на листопрокатных заводах; — неправильное хранение; — небрежно выполненные погрузочно-разгрузочные и транспортные операции.

Однако не зависимо от причин, вызвавших образование дефекта формы, листы и сортовой прокат не должны запускаться в производство, если они не отвечают требованиям, предъявляемым к форме заготовок. Отклонения от требований больше допустимых затрудняют обеспечение требуемого уровня качества при выполнении последующих технологических операций и поэтому должны быть устранены правкой.

Различают правку: — ручную; — машинную.

Ручную правку в современном котельном производстве практически не применяют.

Машинную правку производят на правильных машинах.

Принцип многовалковой правильной машины показан на рисунке. Верхние и нижние валки машины расположены в шахматном порядке и настроены таким образом, что лист при движении между ними испытывает многократный заранее установленный изгиб в ту или иную сторону. Первый и последний ролики являются направляющими и имеют индивидуальную настройку. Скорость холодной правки стальных листов (скорость продвижения листа между валками правильной машины) зависит от толщины и ширины листа.

Для листов с пределом прочности 400-600 МПа она соответствует данным, приведенным в таблице.

Скорость правки в зависимости от размеров листов

Размер листа, мм	Скорость правки, м/с
толщина	ширина
1-4	500-2000	0,3-1,5
4-10	500-1500	0,15-0,3
10-20	1500-2500	0,1-0,15
20-50	2000-4000	0,06-0,1

Правка на листоправильной машине происходит следующим образом: конец листа заводят между валками, после чего весь верхний ряд валков опускают в рабочее положение, включают привод вращения и пропускают лист через валки, затем меняют направление вращения валков на обратное (включают реверс) и пропускают лист между валками в другую сторону. Такое возвратно-поступательное перемещение обычно повторяют 5-6 раз. Лучшим режимом правки является такой, при котором эффект достигается при минимальном числе пропусков.

Для сравнительно толстого металла правка осуществляется на правильно-гибочных прессах. Выправляемый профиль располагают на две опоры (ролики) и деформируют его пуансоном пресса. Расстояние между опорами, ход и давление пуансона регулируют в зависимости от толщины и свойств материала листа и размеров исправляемого дефекта. Для проката относительно больших толщин, а также для изготовленного из углеродистых и легированных сталей с повышенной упругостью применяют правку с нагревом с целью повышения пластичности металла в процессе правки. Правку начинают при температуре 900-1000°С и прекращают при температуре не ниже 700°С. Нагрев обычно осуществляют в нагревательных печах. Следует обеспечивать медленное охлаждение, позволяющее надежно выправить заготовку, избежать закалки, коробления и образования трещин в металле.

Контролируется правка по стреле прогиба, которая не должна превышать 1-2 мм на 1 м листа. На листе замеряют зазор между поставленной на ребро металлической метровой линейкой и контролируемой поверхностью.

Трубы, предназначенные для изготовления поверхностей нагрева и коллекторов, практически не подвергаются правке, так как в этом нет необходимости.

Технология и применение

Технология галтовки довольно проста. Абразивный материал, который называют чипсы, загружается в емкость оборудования вместе с обрабатываемо заготовкой. В некоторых случаях для улучшения качества обработки добавляется вода и компаунд. Компаунд – это химический состав, состоящий из ингибиторов, коагулянтов и стеарина. Эти химические вещества способствуют созданию яркой, чистой поверхности без затемнений. Также создается пена, защищающая нежные материалы, такие как пластик, фарфор и керамика.

Компаунд используется повсеместно, так как помогает сохранять детали чистыми, что особенно важно для сохранения высокого качества производимого продукта. Подбирается он индивидуально, в зависимости от типа материала и конечных целей обработки

Производится он в порошковом и жидком виде. Жидкий компаунд более предпочтительный, так более универсален и прост в использовании. Порошкообразный используется в исключительных случаях, когда необходимы особые характеристики.

Использование различного оборудования и химических составов позволяет обрабатывать широкий спектр материалов. Наиболее распространенным оборудованием является круговой вибратор. В нем обрабатывается любые марки нержавеющей стали, металлические детали из цветных сплавов, пластик, деревянные изделия и минералы.

Такая технология обработки материалов широко используется на различных производствах. С ее помощью обрабатываются детали автомобилей и другой техники, часов, строительный инструмент, метизы, болты и другие крепежи, столовые приборы, детали сантехнического оборудования и множества других предметов быта.

Абразивный материал называют галтовочными телами. Он используется различной формы, структуры и из различного материала. Форма галтовочных тел напрямую зависит от геометрических параметров обрабатываемой детали. Абразив должен обрабатывать все контуры заготовки и достигать даже малейших впадин и отверстий.

Если требуется жесткая шлифовка, частицы абразива имеют жесткие грани. От размеров и веса чипсов зависит грубость и производительность шлифования. Для полировки разработаны мягкие частицы круглой формы

Важно чтобы размер обрабатываемых деталей значительно отличался от размеров абразива, чтобы их можно было легко отсепарировать. Железные детали можно отделить с помощью магнитов

В процессе могут смешиваться галтовочные тела различной формы и размеров, также существуют специальный дополнитель. Чаще всего он применяется при обработке плоских листов материала, которые могут слипнуться. Дополнитель представляет маленькие шарики.

Технология галтовки состоит из следующих процессов:

Первичная обработка.

Выполняется в вибрационном или барабанном оборудовании, и заключается в первичной шлифовке, удалении окислений и ржавчины, больших царапин и заусенцев.

Вторичная обработка.

Чаще всего выполняется в роторном или центробежно-барабанном оборудовании. Именно на этом этапе стоит добавлять компаунд. Обработка предусматривает скругление кромок, мелких царапин и заусенцев, окислительных пленок, проводиться шлифовка и полировка.

Что такое галтовка?

Галтовкой называют камни природной, слегка скругленной формы, отполированные со всех сторон. Чаще всего такие вставки идут в бусы, браслеты и колье.

Это – один из немногих способов обработки камня, который выполняется автоматически: украшения из обработанных таким образом самоцветов наиболее доступны.

В металлический барабан засыпают сходные по размеру, форме и твердости необработанные камни вместе с абразивным порошком. Вся конструкция вращается и грохочет (иногда несколько дней), после чего из нее достается симпатичная полированная галька. Остается просверлить отверстия под нить – и можно собирать украшение.

Но особенно ценится и наиболее красива галтовка ручной работы. Дело в том, что вращающиеся в барабане камушки равномерно стачиваются со всех сторон, а природный материал, как правило, имеет довольно глубокие каверны и трещины. В результате к моменту, когда со шлифуются все дефекты, от них остается довольно мало. Работая с каждым камнем индивидуально, мастер может «вытянуть» из природной гальки того же размера гораздо больший объем, а, кроме того, оставить только ту ее часть, которая имеет наиболее выразительный рисунок.

2 Особенности дробеструйной технологии

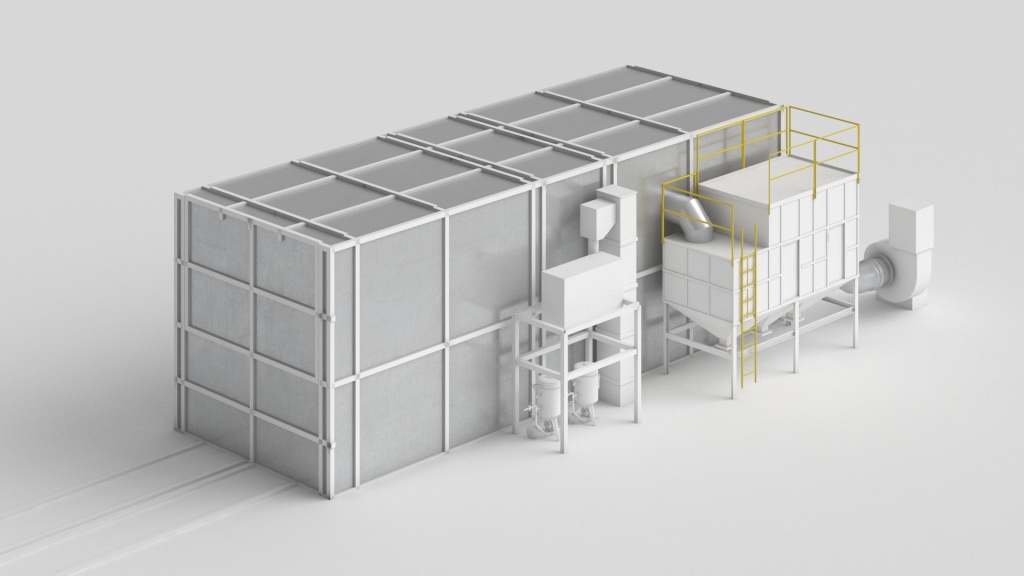

Технология дробеструйной обработки заключается в подаче абразива на обрабатываемую поверхность с помощью сжатого воздуха под высоким давлением. Пневматический способ подачи дроби обеспечивает равномерную очистку изделий и придания шероховатости обрабатываемым поверхностям.

Данный метод применяют для:

удаления формовочных смесей, ржавчины, окалины, старой краски, жиросодержащих составов,
поверхностного упрочнения предметов,
финишной обработки поверхностей перед нанесением антикоррозийной защиты.

Главной особенностью дробеструйной технологии является возможность обработки поверхностей очень крупных предметов, например, вагонов, узлов морского транспорта, нестандартных металлоизделий и т.д. Как правило, для их обработки устанавливают специальные сборно-разборные сооружения для абразивоструйной очистки или используют обитаемые пескоструйные камеры.

Для придания поверхностям требуемой шероховатости и обеспечения необходимого класса окрашивания (согласно требованиям ГОСТ9.032) на производствах подбирают дробь определенного диаметра. Количество циклов обработки стальных поверхностей регламентируется Международным стандартом ГОСТ Р ИСО 8501-1-2014:

Sa 1	Слабая абразивная струйная очистка	При осмотре без применения увеличительных приборов поверхность должна быть свободной от масла, консистентной смазки и грязи, а также от легко отделимой прокатной окалины, продуктов коррозии, лакокрасочных покрытий и посторонних частиц
Sa 2	Тщательная абразивная струйная очистка	При осмотре без применения увеличительных приборов поверхность должна быть свободной от масла, консистентной смазки и грязи, а также от большей части прокатной окалины, коррозии, лакокрасочных покрытий и посторонних частиц. Допускается наличие на поверхности трудно отделимой остаточной прокатной окалины
Sa 2 1/2	Сверхтщательная абразивная струйная очистка	При осмотре без применения увеличительных приборов поверхность должна быть свободной от масла, консистентной смазки и грязи, а также от прокатной окалины, коррозии, лакокрасочных покрытий и посторонних частиц. Любые оставшиеся следы очистки допускаются в виде бледных пятен, точек или полос
Sa 3	Абразивная струйная очистка до видимой чистой стали	При осмотре без применения увеличительных приборов поверхность должна быть свободной от масла, консистентной смазки и грязи, а также от прокатной окалины, коррозии, лакокрасочных покрытий и посторонних частиц. Она должна иметь равномерный металлический цвет.

Суть технологии галтовки, оборудование и материалы

Галтовка – это обработка заготовок сыпучими или жидкими абразивными материалами в специальных емкостях, которые подвержены вращению или вибрации. Расскажем о технологии, применяемых материалах и машинах, видах абразивных наполнителей.

В процессе изготовления различных металлических изделий или деталей на их поверхности могут образовываться такие дефекты, как заусенцы, окалины, остатки частичек литья, грязь, либо участки коррозии. Все это нужно удалять с поверхности. Для этих целей можно применить метод галтовки. Что это такое? Технологический процесс обработки металла путем воздействия на него сыпучего абразивного материала, который вместе с деталями помещают внутрь специального оборудования и подвергают вращению либо вибрации.

Металлические детали после галтовочной обработки приобретают товарный вид и в некоторых случаях могут получать дополнительные положительные качества. Абразив – это не что иное, как частички корунда, наждака, песок или другие материалы. Сыпучие смеси применяют для сухой галтовки стали, для мокрой же используют специальные растворы. Методом галтовочного воздействия иногда выполняют полировку изделий.

Назначение галтовки металла

Как упоминалось выше, галтовка металла позволяет убрать с поверхности изделий такие дефекты:

острые края при штамповке изделий из листового металла;
заусенцы, образованные во время резки заготовок либо токарной обработки;
окалину после сварочных работ или резки металла;
остатки облоя с деталей, выполненных методом литья.

Какие металлы можно подвергать галтовке:

сплавы специального назначения;
металл черный;
стали конструкционные;
сплавы нержавеющие AISI;
материалы титановые;
алюминий и его сплавы;
медь и сплавы на основе меди;
серебряные изделия.

Галтовочное оборудование

Расходные материалы

керамические частицы призматической формы;
мелкий бой фарфора и мрамора;
стальная дробь;
тела абразивные из пластика;
циркония оксид;
наждак и корунд.

Галтовка камня в домашних условиях

Шлифовку камней в домашних условиях и без специального оборудования выполнить практически невозможно. Для единичной галтовки можно использовать некоторые подручные средства, однако качество работы не сравнится с экземплярами, обработанными на профессиональном оборудовании.

Галтовка камня с помощью бетономешалки

Для очистки камней от грязи и грубой шлифовки в домашних условиях можно использовать бетономешалку. Для этого образцы, подлежащие обработке, помещают в бетономешалку, добавляют в нее абразивный наполнитель или моющее средство и включают на определенной скорости. Целесообразно предварительно соорудить крышку для закрытия окна барабана.

Таким способом можно галтовать камни средней и крупной величины. Небольшие образцы будет сложно отделить от абразивного наполнителя, при этом существует большая вероятность их повреждения.

Станок для галтовки камня в домашних условиях

В случае регулярной потребности галтовки камней в домашних условиях можно соорудить специальный станок. Для этого потребуется небольшая цилиндрическая емкость с крышкой, электромотор (можно взять с вентилятора или старой стиральной машины) и небольшой вал, который будет приводить в действие самодельный барабан. Также в качестве электропривода можно использовать вал наждачного станка с регулируемой скоростью, на который насаживается абразивный круг.

В емкость, которая закрепляется на станке, помещается небольшое количество камней и абразивного материала. После включения самодельной установки осуществляется притирка камней с абразивным наполнителем.

Галтовка камня вручную

Камни с высоким показателем хрупкости и мягкости можно обработать в домашних условиях вручную. Для этого потребуется емкость с водой, металлическая пластина размером 20х10 см и мелкозернистая наждачная бумага.

Наждачной бумагой оборачивают металлическую пластину, после чего окунают ее в воду. Берут в руки камень и попеременно стачивают о наждачную бумагу все его грани до тех пор, пока они приобретут округлую форму. Периодически наждачную бумагу необходимо смачивать в воде.

Этим методом невозможно обработать большое количество камней, при этом качество оставляет желать лучшего.

Суть технологии галтовки, оборудование и материалы

Назначение галтовки металла

Как упоминалось выше, галтовка металла позволяет убрать с поверхности изделий такие дефекты:

острые края при штамповке изделий из листового металла;
заусенцы, образованные во время резки заготовок либо токарной обработки;
окалину после сварочных работ или резки металла;
остатки облоя с деталей, выполненных методом литья.

Какие металлы можно подвергать галтовке:

сплавы специального назначения;
металл черный;
стали конструкционные;
сплавы нержавеющие AISI;
материалы титановые;
алюминий и его сплавы;
медь и сплавы на основе меди;
серебряные изделия.

Галтовочное оборудование

Расходные материалы

керамические частицы призматической формы;
мелкий бой фарфора и мрамора;
стальная дробь;
тела абразивные из пластика;
циркония оксид;
наждак и корунд.

Что такое галтовка?

Термическая обработка

Данный метод предполагает воздействие на ржавые образования экстремальных температур. Для этого используется кислородно-ацетиленовая горелка, которая сильным пламенем устраняет практически всю прокатную окалину, но не всю ржавчину. Именно поэтому сегодня способ используется очень редко.

Иногда используется очистка острым паром, который подается под давлением 100-120 атм. Вариант не подходит для снятия ржавчины, а вот с загрязнениями справляется отлично, а поверхность металла высыхает намного быстрее, чем при обработке водой, что снижает риск образования вторичной ржавчины.

4 Защитный эффект дробеструйного воздействия на металл

Но главный эффект, который дает струйное воздействие дробью – это защита от коррозионно-механических и усталостных повреждений. Как известно, практически все они зарождаются на поверхности металла. В то же время, доказано, что развитие или появление трещин не будет происходить в зоне, где есть сжимающие напряжения. В процессе обработки каждая дробь воздействует на материал, как маленький молоточек, и, ударяясь, образует на его поверхности небольшие перекрывающиеся углубления или отпечатки – то есть деформирует металл.

Под такой поверхностью материал стремится вернуть свое исходное состояние, в результате чего под полученной полусферой деформированного металла образуется слой с сжимающими напряжениями. Возникающие после обработки дробеструйной машиной перекрывающиеся углубления формируют на поверхности материала равномерный слой с высокими напряжениями сжатия, что значительно повышает прочность, надежность, долговечность как деталей, так и оборудования, устройств из них в целом.

Это достигается за счет того, что сжимающие напряжения повышают фрикционную стойкость, сопротивление металла коррозионному и усталостному разрушению и растрескиванию, эрозии и фреттингу, вызванных кавитацией. Дробеструйная технология также используется в авиастроении для придания металлической обшивке крыла необходимой аэродинамической кривизны. Дополнительные применения включают упрочнение поверхности с целью закрытия пористости, улучшения трибологических параметров, повышения стойкости межкристаллитной коррозии, текстурирования поверхности, выравнивания деформированных изделий, испытания адгезии различных покрытий.
