Изготовление шкива своими руками: рекомендации,

Как сделать шкив из текстолита

Из текстолита точно можно сделать. Из фанеры тоже, наверное, только надо по окружности натыкать стягивающих винтов с гайками, в крайнем случае саморезов — чтобы ремень не разделил шкив . Шкив из фанеры Шкив — это очень важная часть любого станка, позволяющая регулировать скорости и нагрузку на двигатель. Самостоятельное изготовление шкива хорошо тем что можно сделать.

1 Делаем самодельный шкив в домашних условиях из металла и дерева Общие рекомендации Как изготовить алюминиевую деталь Изготовление шкивов самостоятельно 2 Шкив . Если нужен маленький шкив или есть толстая фанера, то шкив можно сделать из одного круга, вырезав его лобзиком, насадив на винт и сделав канавку прикладывая узкий напильник к вращающемуся 5/5(15).

Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты. Конструкция шнека и принцип его работы.

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания.

Как сделать шкив своими руками

Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом. Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов.

Для маломощных двигателей выпускают пластмассовые изделия. В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится. Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов. Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью.

Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты. Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг.

Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения. Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов.

Как правильно затянуть ступицина матиз

Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия. В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня.

Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня. До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен.

Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции. Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

станина;
рулевая рейка;
двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Самостоятельное изготовление шкива

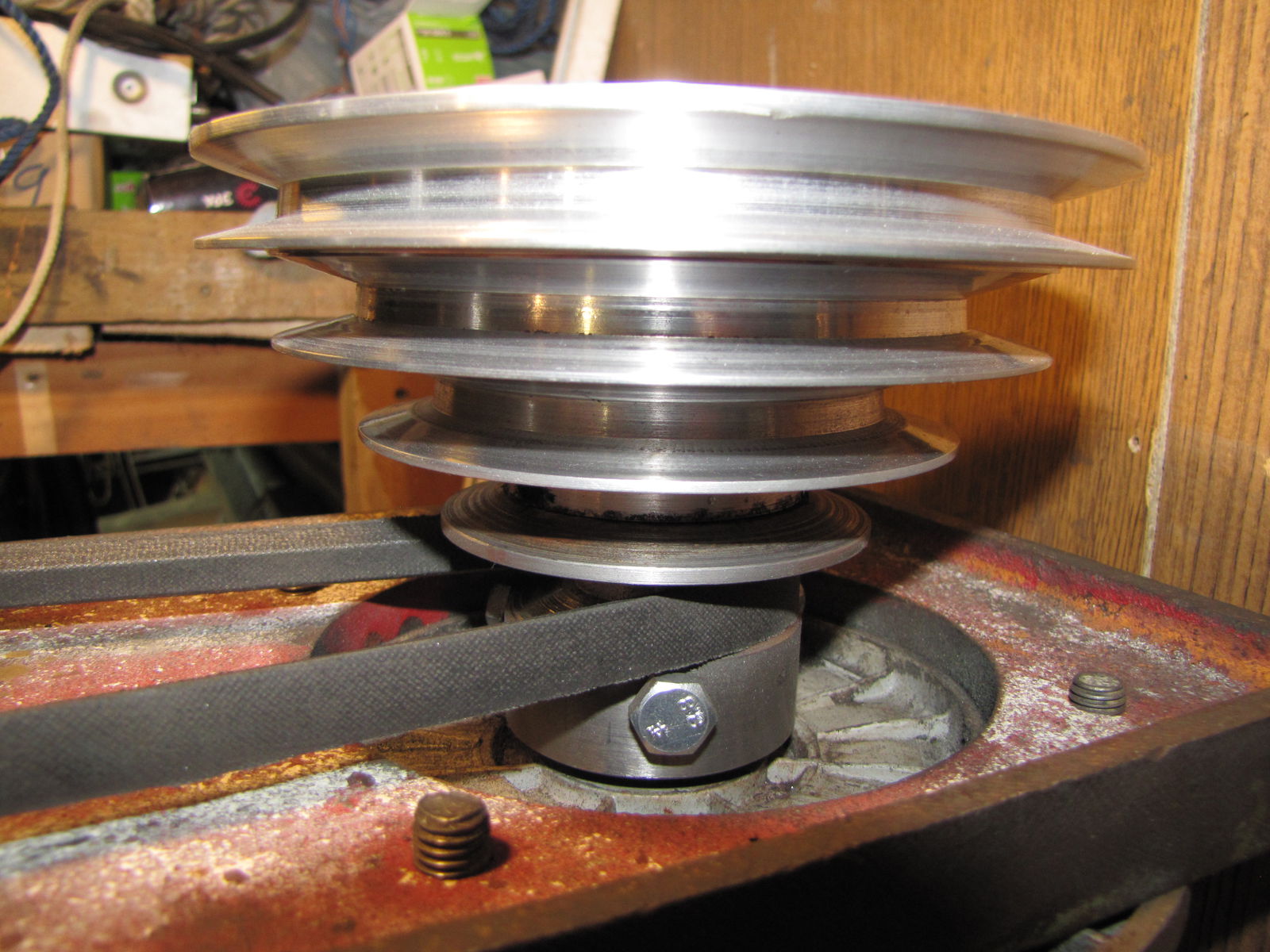

Шкив является одной из наиболее важных запчастей и для сверлильного, и для токарного станка. Он представляет собой деталь, предназначение которой заключается в регулировке скорости и мощности работы двигателя. Конечно, заводские шкивы обладают высокой степенью надежности и спроектированы под свой станок, к которому идеально подходят.

Но со временем шкив, как и множество других деталей, выходит из строя и требует замены. В этой статье мы расскажем, как сделать шкив своими руками. Качественно сделанная вручную деталь может и не уступать по надежности заводским аналогам.

Общие рекомендации

Существует несколько взглядов на изготовление шкивов для станков в домашних условиях. Большинство споров ведется на тему материала, из которого следует изготавливать эту деталь. Специалисты утверждают, что выполнять шкив из дерева – плохая затея. Дело в том, что во время эксплуатации станка на шкив припадает довольно серьезная термическая и физическая нагрузка. Деревянная деталь в таких условиях проработает не слишком долго.

Лучше всего в тяжелых условиях повседневной работы проявляют себя шкивы, сделанные из металла, но их изготовление требует специального оборудования и высоких навыков токаря. Средней по качеству и сложности создания (по сравнению с металлом и деревом) является самоделка, выполненная из фанеры. Такую деталь можно использовать и при ремонте заводского станка, и в процессе создания собственного аппарата.

Шкив для любого станка можно выполнить без привлечения токаря. Для этого рекомендуем взять фанерный лист с толщиной около 10 миллиметров и придерживаться следующих инструкций:

Размечаем поверхность фанеры в соответствии с планируемыми габаритами нашей детали. Стоит отметить, что эти параметры необходимо учитывать и при выборе листа фанеры.
Нарезаем круги из нашего материала. Для этого рекомендуем использовать лобзик

В ходе работ особое внимание обратите на качество разрезов и целостность заготовок.
Учитывая толщину нашей фанеры (1 см) вырезаем из нее 6 кругов.
Берем три вырезанных круга и с помощью дрели высверливаем в их центре отверстия. Их размеры надо сопоставлять с диаметром вала двигателя нашего станка

Сверлить дырки следует таким образом, чтобы их диаметр был меньше его диаметра на 1-2 миллиметра.
Соединяем три круга с отверстиями при помощи клея и саморезов, которые сверлим по краям заготовок.
Отверстие созданной нами детали расширяем при помощи круглого напильника до такой степени, чтобы заготовка плотно садилась на вал двигателя.
Три фанерных круга без отверстий тоже ставим на клей и соединяем при помощи саморезов. После того как эти круги будут надежно закреплены между собой, мы посредством более длинных шурупов крепим их к основному валу.
Шесть скрепленных фанерных кругов необходимо обточить. Лучше всего это делать с помощью стамески или напильника. Выполняя эту работу необходимо помнить, что качество обточки напрямую будет влиять на функционирование самодельного шкива.

Стоит отметить, что таким же образом можно делать не только приводной шкив, но фланец для наждачной бумаги и другие типы насадок. Кроме того, в ходе самостоятельного изготовления шкива необходимо учитывать и тип ременной передачи, который будет использоваться на станке. Если передача будет зубчатой, то и шкив следует сделать зубчатым. Формирование такой детали будет занимать намного больше времени, ведь на заготовке придется еще делать и зубья.

: как сделать шкив?

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
Расплавленный алюминий выливаем в форму.
Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
Делаем в нашем шкиве отверстие дрелью.

Описание

В мотоблоках конструкторы используют ременную передачу, которая состоит из двух шкивов, ремня и натяжного устройства.

Достоинства:

высокая скорость работы;
защита узлов привода от перегрева;
простота;
надежность;
низкая стоимость;
отсутствие шума.

Недостатки:

частая замена ремней;
давление на валы и опоры.

Шкив – основная часть редуктора, которая находится на центральном валу двигателя. Внешний вид детали напоминает форму колеса, взаимодействует с другими элементами посредством специального ремня.

В специализированных магазинах можно приобрести данные устройства разного размера. Большая часть деталей изготавливается из алюминия, стали, чугуна и дюраля, имеет высокую прочность и надежность. Для удешевления товаров некоторые производители используют для производства пластмассу, фанеру и текстолит.

Специалисты не рекомендуют приобретать изделия из второй группы в связи с их непродолжительным сроком эксплуатации и низким качеством.

Главным критерием при выборе детали является размер ремня. Именно от него зависит размер шкива.

Технические требования к ремням:

прочность;
износостойкость;
минимальная изгибная жесткость;
максимальный показатель трения по поверхности шкива.

Виды ремней:

плоские – имеют небольшую толщину и сечение, в процессе изготовления склеиваются из отдельных частей ткани;
тканые – имеют толщину до 1 см и изготавливаются из капроновых тканей, которые пропитаны полиамидом и каучуком;
прорезиненые – изготавливаются из анидного кордшнура и имеют толщину 10 мм;
синтетические – имеют толщину до 3 мм и склеенный стык.

А также существуют круглые и клиновые виды ремней.

Примечания

Шкив // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
. .
. internet-law.ru .
. www.gosthelp.ru .
. www.internet-law.ru .
. .
↑ В.И.Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2. — М: Машиностроение, 2001. — С. 709. — 912 с. — ISBN 5-217-02964-1.
↑ . Черчение .
В.И. Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2.. — М: Машиностроение, 2001. — С. 724. — 912 с. — ISBN 5-217-02964-1.
↑ В.И.Анурьев. Справочник конструктора машиностроителя. В 3-х томах. Том 2.. — М: Машиностроение, 2001. — С. 735. — 912 с. — ISBN 5-217-02964-1.
. edu74.uu.ru .
(недоступная ссылка). Метизы и крепеж . Дата обращения 9 января 2021.
. www.baltech.ru .

Изготовление шкива

Думал — временно, найду настоящий и заменю. Но потом стало ясно, что в этом нет никакой необходимости. Он у меня работает безотказно уже 7 лет ничуть не хуже любого металлического.Рассчитал диаметр шкива, остальные размеры взял от ведущего шкива на имевшемся электродвигателе мощностью 600 Вт.Выпилил из фанеры нужной толщины круглый диск — средний. Затем два крайних — из 10-ти мм фанеры. В центре каждого диска просверлил отверстия диаметром 3 мм.На шлифовальном круге обработал наружную кромку малого диска, а у больших снял фаску с одной из сторон.Затем склеил все три диска, вставив в центральные отверстия стержень диаметром 3 мм. Дополнительно стянул четырьмя шурупами с каждой стороны, как показано на рис.В готовом шкиве в центре рассверлил отверстие до нужного диаметра.Готовый диск насадил на дрель с соответствующей оснасткой. Зачистил его напильником и наждачной бумагой при вращении. И, конечно, проолифил.На этом я закончил работу и поставил шкив на станок. Закрепил шкив прижимной гайкой со стопорной шайбой.Станок получился отличный. Я пилю на нем дерево толщиной до 50 мм любых линейных размеров. Шкив при этом ведет себя идеально.

Уважаемый посетитель, Вы прочитали статью «Шкив из фанеры», которая опубликована в категории «Разное». Если Вам понравилась или пригодилась эта статья, поделитесь ею, пожалуйста, со своими друзьями и знакомыми.Заработайте на своих знаниях. Отвечайте на вопросы и получайте за это деньги!

6 апреля 2012 | Просмотров: 8154 |

Из какого металла изготовить шкив?

Чтобы понять, из какого материала должен быть изготовлен шкив, необходимо разобраться с его предназначением.

Шкив представляет собой фрикционное колесо, предназначенное для передачи крутящего момента от двигателя к вращающемуся валу посредством каната или ремня. Передача движения может быть как длинной, так и короткой. А так же — с разным усилием. Нагрузка может быть постоянной, а может быть динамически меняющейся.

Из этого следует, что изготавливать шкивы стоит из чугуна или стали. Как правило, подходит обычная сталь 40. Эти металлы обладают высокой износостойкостью повышенной прочностью.

Изготовление шкивов по чертежам выполняется по следующей схеме:

отрезка заготовки на токарном станке
обработка (подрезка) торца
прорезание отверстия по центру заготовки
расточка центрального отверстия до нужного диаметра
нарезание канавок
нарезание резьбы

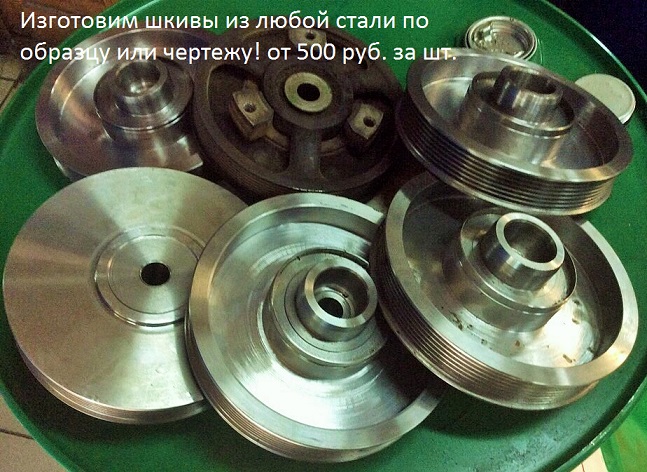

ООО «МИКРОН» выполняет токарные работы по изготовлению шкивов на заказ. Для получения более полной информации или оформления заказа Вы можете обратиться к специалистам компании.

Для велосипедной подвесной системы мне понадобилось изготовить несколько блоков. Подходящего диаметра заготовок у меня нигде не завалялось, и я обратил свой взор на фанеру.

Выпиливаем несколько примерно одинаковых квадратиков – попарно на каждый блок (но лучше использовать более толстую фанеру).

Сверлим в центре каждого из них (опять таки, примерно) отверстия под ось.

Попарно склеиваем квадратики, чтобы получилось два блока, которые мы стягиваем винтом, пропущенным в центральные отверстия. Закрученные гайки шайбами будут выполнять роль струбцины, стягивая заготовку до высыхания клея.

Зажимаем, получившийся столбик в тиски. И сошлифовываем углы, превращая квадрат в восьмигранник. Я использовал для этого шлифмашинку, но сгодится и просто напильник или даже грубая шлифовальная шкурка натянутая на брусок.

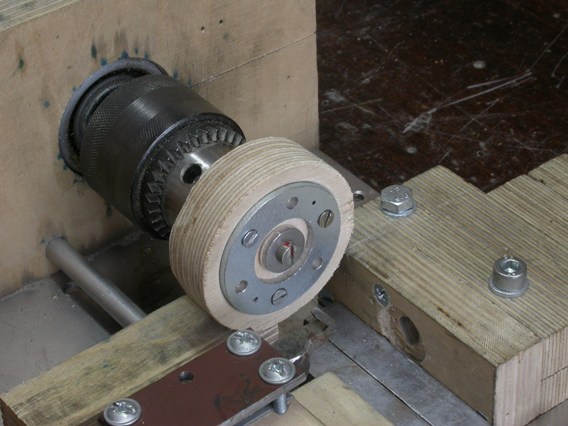

Получившуюся деталь зажимаем в патрон дрели и, положив на грубую шкурку, придаем форму цилиндра.

После этого фанерный блок стоит отложить на сутки, чтобы схватился клей, т.к. дальнейшие манипуляции пойдут на клеевом стыке.

Для дальнейшей работы нам потребуются обе руки, поэтому дрель желательно жестко закрепить на верстаке (я притянул ее к табуретке)). Заготовка зажимается в патрон, дрель включается..

Сначала карандашиком отмечаем середину заготовки (чтобы разграничить два блока). Затем круглым напильником, просто приложив его к детали, пропиливаем ручей шкива необходимой глубины. Напильник прикладывается как раз на клеевой шов (середина заготовки одного блока) поэтому и стоит дождаться высыхания клея.

Закончив протачивать вторую канавку, плоским, а лучше ромбовидным напильником, суживаем боковые части шкивов, делая их ромбовидными – при взгляде сбоку – это уменьшает трение о корпус блока при вращении.

Так как посередине блоки не склеивались, то при раскручивании винта, у нас в руках окажется два аккуратных одинаковых шкива.

Читать также: Сварка порошковой проволокой в среде защитных газов

Токарный станок по дереву – воплощаем опыт тысячелетий в домашней мастерской

Официальная история гласит, что первый токарный станок по дереву был создан в 650 г до н.э. За последние несколько тысячелетий машиностроительная промышленность прошла большой путь, и современные устройства выполняют десятки задач. Однако нас интересуют самодельные станки и аксессуары для домашней мастерской.

Токарный станок остается одним из самых востребованных механизмов. Он предназначен для придания округлых форм и узоров деревянному пустому пространству.

У большинства частей есть понятные названия. Но во время сборки мы объясним, за что отвечает тот или иной элемент. Но поскольку машинка самодельная, оставим только основные механизмы:

Электропривод;
Кровать;
Хвост и бабка;
Ассистент.

Размеры станка оставим стандартными для заводской продукции:

Длина — 800 мм;
Ширина — 400 мм;
Высота — 350 мм.

Такие габариты устройства позволяют работать с заготовками диаметром 250 мм и длиной 200 мм. Конечно, габариты не впечатляют, но это наша первая машина. Сборка начинается с изготовления станины — к ней крепятся остальные механизмы.

В качестве материала каркаса рекомендуется использовать толстостенные швеллеры: два длиной 80 см и два длиной 40 см нарезаются болгаркой, а затем с помощью сварки собираются в прямоугольную конструкцию.

Следующий элемент — электродвигатель. Самоделки советуют использовать для этих целей электродвигатели от старых стиральных машин. Такой агрегат имеет приемлемую мощность и готовое устройство управления (болты и крепеж — преимущество). Центральные монтируются на отдельной пластине и крепятся к кровати (иногда их делают съемными).

Передняя бабка: удерживает и вращает деталь. Сделать его можно самостоятельно из листового металла или толстой фанеры. Но безопаснее использовать заводской шпиндель с несколькими штифтами. В заводских машинах он подключен к силовой установке через ременную передачу. Устанавливаем уплотнительное устройство прямо на вал двигателя.

Задняя бабка: используется для поддержки и вращения детали, установленной в станке. Лучше всего для этих целей использовать металлическую головку от электродрели. В дальнейшем его используют как самостоятельный крепеж или для установки перьевого сверла. Задняя бабка крепится к тележке из углов или швеллеров, перемещаясь по станине.

На выходе у нас должно получиться что-то вроде этого:

Значения слова шкив. Что такое шкив?

Научно-технический энциклопедический словарь

Технический железнодорожный словарь. – 1941

Морфемно-орфографический словарь. — 2002

Шкив

(нидерл. schijf , англ. sheave ) — фрикционное колесо с ободом или канавкой по окружности, которое передаёт движение приводному ремню или канату.

В отличие от блока, шкив передаёт момент с вала на ремень (либо с ремня на вал); блок же вращается на оси свободно и обеспечивает исключительно изменение направления движения ремня или каната. Система из двух закреплённых на валах шкивов, между которыми находится кольцевой ремень, называется ремённой передачей.

Замена клинового ремня

После приобретения запасной части ее замену можно произвести самостоятельно. Для этого потребуется набор ключей. Чтобы сберечь грани гаек и болтов лучше применять торцевые головки. Каждая модификация мотоблока имеет свои особенности, поэтому порядок работ по замене запасных частей различается.

Замена изношенных деталей на мотоблоке МБ-1

На старой модели мотоблока для движения передним и задним ходом установлены два ремня. Для их замены делают следующее:

сельхозтехнику очищают от грязи;
открутив крепежные болты снимают защитный кожух;
ослабляют винты крепления направляющей пластины, ее сдвигают вверх;
отжав рукой вниз натяжной ролик снимают изношенные детали. Если требуется замена ремня заднего хода на мотоблок МБ-1, предварительно снимают переднего хода;
взамен изношенных устанавливают новые детали;
направляющую пластину устанавливают на место, затягивают винты;
устанавливают защитные кожухи на место;
проверяют как ремень движется по шкивам, окончательно затягивают болты и гайки крепления защитного кожуха.

На заметку!

Категорически запрещается прикладывать излишние усилия для затягивания винтов крепления направляющей пластины, так как это может привести к выламыванию резьбы и разрушению корпуса двигателя аппарата.

Замена ремня на мотоблоке Нева МБ-2

На новых мотоблоках передача крутящего момента осуществляется с помощью одного ремня. Для его замены делают следующее:

очищают механизм от грязи и грунта;
откручивают крепежные болты, снимают защитные кожухи;
ослабляют крепление натяжного ролика;
убирают кронштейн;
снимают изношенную деталь;
устанавливают новый ремень. Сначала его надевают на вал двигателя, потом на шкив редуктора;
устанавливают кронштейн на место;
перемещая кронштейн вверх-вниз регулируют натяжение ремня;
устанавливают на место защитные кожухи;
вращением шкива проверяют легкость хода ремня, отсутствие перекосов;
окончательно затягивают болты крепления кронштейна и кожухов.

Из чего можно сделать самодельный шкив?

Конечно же из фанеры. Уж коли нет у вас токарного станка, приходится выбирать из подручного материала. Дерево в этом деле помощник не надежный – запросто может расколоться. А вот плотная фанера, вполне себе достойно справляется с этой задачей.

В зависимости от размеров шкива, подбираю фанеру оптимальной толщины. Вырезаю из нее три круга, два одинаковых размера, а третий немного поменьше ( на толщину клинового ремня). Так же, сразу высверливаю в каждом из них – отверстие – строго по центру, в дальнейшем они очень пригодятся.

Максимально зачищаю их, сначала каждый по отдельности. Причем, на двух одинаковых кругах, с одной стороны снимаю фаску, примерно под 45 градусов. Зачищать легче и лучше – если надеть круг на большой гвоздь.

Ошкуренные фанерные круги собираю на болт с подложенной по головку широкой шайбой. Сам болт, стараюсь подобрать таким диаметром, чтобы он плотно входил в просверленное отверстие. Собираю круги в последовательности большой – малый –большой. Большие – фаской вовнутрь.

Меньший круг намазываю с двух сторон клеем ПВА, собираю будущий шкив и затягиваю болт гайкой, с подложенной широкой шайбой. И оставляю все это дело хорошо просыхать.

Хотя клей ПВА прекрасно склеивает и держит детали, для надежности их можно скрепить между собой саморезами. Только вкручивать их, нужно в предварительно просверленные тонкие отверстия.

Теперь шкив осталось немного доработать. Если он небольшого диаметра, вставляю его в укрепленную на столе дрель и обрабатываю сначала большим напильником, снимаю неровности круга и более сглаживаю фаски. А завершаю обработку наждачной бумагой. Если же шкив – большой, надеваю его на электродвигатель и провожу обработку непосредственно на месте.

Во время обработки, стараюсь почаще проверять прилегание клиновидного ремня на шкив. Чтобы не снять лишнего. Лучше немного не доделать, чем переборщить. А уж ремень в процессе работы, сам приляжет так — как ему нужно.

Так что сделать самодельный шкив, вполне посильная работа не требующая особых навыков и занимающая не так уж много времени, в сравнении например – с его поисками.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

электрический лобзик;
фрезер;
циркуль;
электрическая дрель.

Этапы изготовления:

приобретение необходимой заготовки;
вычерчивание круга нужного диаметра;
высверливание центрального отверстия;
выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
шлифовка полученной заготовки мелкой наждачной бумагой;
вырезание канавки для ремня с помощью фрезы необходимого размера;
установка готового изделия в мотоблок;
устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Специалисты рекомендуют прибегать к самостоятельному изготовлению шкива только в самых крайних случаях и при возможности сразу заменить деталь, изготовленную в промышленных условиях на специальном оборудовании.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
соблюдения всех правил и норм эксплуатации электрического устройства;
проверка соосности лазерным уровнем;
проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Специалисты рекомендуют регулярно проводить комплексную проверку всего аппарата, которая обязательно окажет влияние на сроки эксплуатации всех частей, в том числе и шкивов.

Основные мероприятия комплексного технического осмотра:

регулярная чистка всех рабочих узлов;
проверка воздушных фильтров;
регулярная замена деформированных деталей;
проверка свечей зажигания;
смена масла;
смазка деталей системы управления;
регулировка сцепления;
смена глушителя;
регулировка натяжения ремней.

Мотоблок – универсальный аппарат, который используется не только фермерами, но и обычными жителями, имеющими приусадебные участки. Данный агрегат является многофункциональным прибором, дающим возможность убирать снег, косить траву и газоны, перевозить грузы, качать воду и убирать улицы. Для выполнения различных видов работ достаточно просто поменять навесное оборудование. Данный процесс занимает небольшой отрезок времени и имеет несложную технологию. Стабильную работу аппарата обеспечивает большое количество различных деталей. Одним из наиболее важных элементов в мотоблоке является шкив. Простая деталь круглой формы является связующим звеном между мотором и движущимися элементами. Именно от работы шкива зависит весь процесс выполнения работ.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

Характеристики и области применения шкивов для мотоблоков

Одной из основных и очень важных деталей в мотоблоке является шкив. Эта запчасть, отвечающая за направления усилия, которые продуцирует мотор. Посредством ремня энергия, исходящая от двигателя через шкив мотоблока, передает передается к навесным механизмам мотоблока, что, в свою очередь, обеспечивает контроль их вращения и движение всего мотоблока в целом.

Существует некая классификация данных изделий. Их различают:

по размерам;
по материалу, из которого изготовлен шкив на мотоблок;
по типу изготовления детали;
по форме отверстий для посадки на основной вал двигателя;
относительно вала, к которому относится запчасть.

Рассмотрим каждый аспект более детально.

Касаемо материала, из которого изготовляют такую незаменимую деталь, как шкив, здесь зачастую используют алюминий, сталь, чугун, нержавейка, дюралюминий и даже пластик. Такие варианты отличаются особой практичность и долговечностью, что существенно продлевает срок эксплуатации всего мотоблока

Очень важно, что деталь из выше указанных материалов очень устойчива к условиям внешней среды

В данном видео рассмотрим шкив на мотоблок:

По типу изготовления деталей выделяют дисковые, шкивы со шпицами и монолитные, которые, в свою очередь, делятся на двух- и трехручейковые (разница между ними в диаметрах).

Форма определяется типом отверстия для посадки – есть изделия с цилиндрическими и конусообразными отверстиями. Оба вида имеют по восемь специальных углублений, от которых прямо зависит исправность ремня, а значит, и эффективность роботы всего мотоблока. Также, для того, чтобы обезопасить мотоблок от поломок и повреждений, перед тем как устанавливать шкив на редуктор двигателя мотоблока, необходимо подобрать ремень идеально подходящего размера.

Относительно вала, к которому относится шкив, выделяют ведущие и ведомые элементы. Разница между ними в том, что ведомый устанавливается непосредственно на коленвал, в то время как ведущий связан с мотором, и посредством генерируемой им энергии приводит в действие навесное оборудование на мотоблоке.
