Как правильно подобрать сверло под резьбу для метчиков − таблицы диаметров и рекомендации

Диаметры сверл под метрическую (M) резьбу

вернуться

  При нарезании резьбы метчиками и плашками часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента образуя профиль резьбы на детали. С учетом этого диаметры отверстий и стержней под резьбу должны изготавливаться не по номинальному диаметру резьбы, а несколько ниже него. Рекомендуемые значения диаметров отверстий и стержней приведены ниже.

D резьбы	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм	Шаг резьбы	d сверла, мм
2	0.4	1.6	0.25	1.75
3	0.5	2.5	0.35	2.65
4	0.7	3.3	0.5	3.5
5	0.8	4.2	0.5	4.5
6	1	5	0.75	5.2	0.5	5.5
7	1	6	0.75	6.2	0.5	6.5
8	1.25	6.7	1	7	0.75	7.2	0.5	7.5
9	1.25	7.7	1	8	0.75	8.2	0.5	8.5
10	1.5	8.5	1.25	8.7	1	9	0.75	9.2	0.5	9.5
11	1.5	9.5	1	10	0.75	10.2	0.5	10.5
12	1.75	10.2	1.5	10.5	1.25	10.7	1	11	0.75	11.2	0.5	11.5
14	2	12	1.5	12.5	1.25	12.6	1	13	0.75	13.2	0.5	13.5
16	2	14	1.5	14.5	1	15	0.75	15.2	0.5	15.5
18	2.5	15.4	2	16	1.5	16.5	1	17	0.75	17.2	0.5	17.5
20	2.5	17.4	2	18	1.5	18.5	1	19	0.75	19.2	0.5	19.5
22	2.5	19.4	2	20	1.5	20.5	1	21	0.75	21.2	0.5	21.5
24	3	20.9	2	22	1.5	22.5	1	23	0.75	23.2
27	3	23.9	2	25	1.5	25.5	1	26	0.75	26.2
30	3.5	26.4	3	26.9	2	28	1.5	28.5	1	29	0.75	29.2
33	3.5	29.4	3	29.9	2	31	1.5	31.5	1	32	0.75	32.2
36	4	31.9	3	32.9	2	34	1.5	34.5	1	35
39	4	34.9	3	35.9	2	37	1.5	37.5	1	38
42	4.5	37.4	4	37.9	3	38.9	2	34	1.5	40.5	1	41
45	4.5	40.4	4	40.9	3	41.9	2	43	1.5	43.5	1	44
48	5	42.8	4	43.9	3	44.9	2	46	1.5	46.5	1	47

Для чугунов и других хрупких материалов размер сверла следует уменьшить на 0.1 мм по отношению к табличному значению.

Поиск

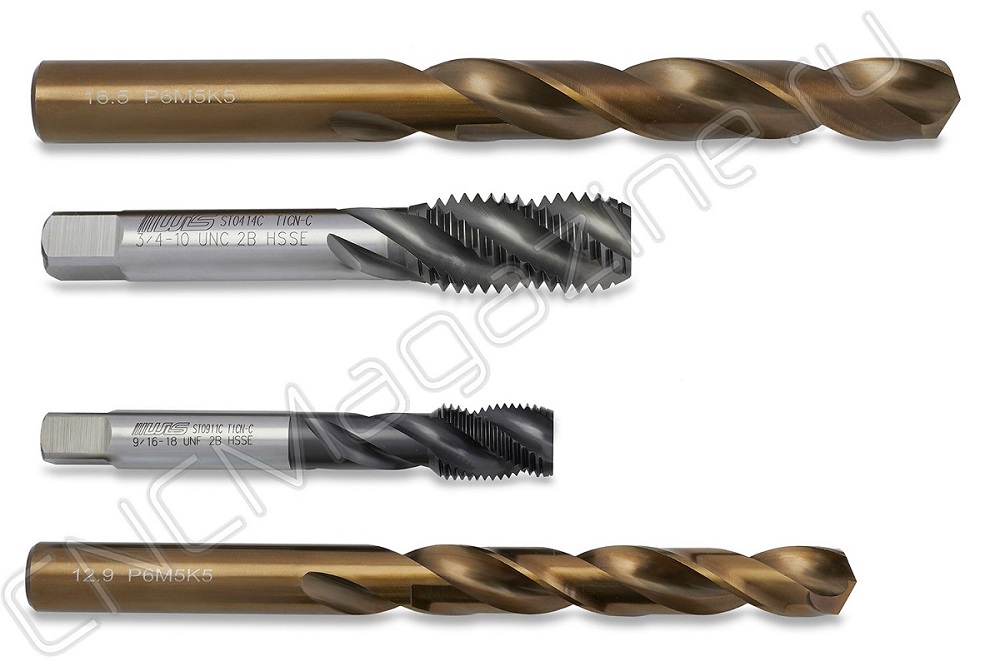

Как подобрать сверла под метчики UNC/UNF

Дюймовая цилиндрическая резьба UNC (крупная) и UNF (мелкая) менее распространена в России, профиль ее аналогичен метрической 60°, но размер считается в дюймах.

Таблица диаметров отверстий под наиболее распространенную американскую резьбу UNC/UNF:

Дюймовая резьба UNC
Резьба х Ниток на дюйм	Диаметр сверла,  мм	Резьба х Ниток на дюйм	Диаметр сверла, мм
1/4х20	5.1	7/8х9	19.5
5/16х18	6.5	1х8	22.25
3/8х16	8	1 1/8х7	25
7/16х14	9.4	1 1/4х7	28.25
1/2х13	10.8	1 3/8х6	30.75
9/16х12	12.2	1 1/2х6	34
5/8х11	13.6	1 3/4х5	39.5
3/4х10	16.5	2х4	45

пп

Дюймовая мелкая резьба UNF
Резьба х ниток на дюйм	⌀ сверла, мм	Резьба х ниток на дюйм	⌀ сверла, мм
1/4х28	5.5	3/4х16	17.5
5/16х24	6.9	7/8х14	20.5
3/8х24	8.5	1х12	23.25
7/16х20	9.9	1 1/8х12	26.5
1/2х20	11.5	1 1/4х12	29.75
9/16х18	12.9	1 3/8х12	33
5/8х18	14.5	1 1/2х12	36

Конец таблицы

Разновидности и параметры резьбы

Параметрами, по которым резьбу разделяют на различные типы, являются:

• единицы исчисления диаметра (метрическая, дюймовая и др.);
• количество заходов ниток (одно-, двух- или трехзаходная);
• форма, в которой выполнены элементы профиля (треугольная, прямоугольная, круглая, трапециевидная);
• направление подъема витков (правая или левая);
• место размещения на изделии (наружная или внутренняя);
• форма поверхности (цилиндрическая или коническая);
• назначение (крепежная, крепежно-уплотнительная, ходовая).

Параметры метрической резьбы

В зависимости от вышеперечисленных параметров различают следующие виды резьбы:

• цилиндрическая, которая обозначается буквами MJ;
• метрическая и коническая, обозначаемые соответственно M и MK;
• трубная, для обозначения которой используются буквы G и R;
• с круглым профилем, названная в честь Эдисона и маркируемая буквой E;
• трапецеидальная, обозначаемая Tr;
• круглая, используемая для монтажа сантехнической арматуры, – Кр;
• упорная и упорная усиленная, маркируемые как S и S45 соответственно;
• , которая также может быть цилиндрической и конической, – BSW, UTS, NPT;
• используемая для соединения труб, монтируемых в нефтяных скважинах.

Типы резьбы по ГОСТ-ам

Как выбрать диаметр сверла?

Характеристики будущей резьбы во многом зависят от свойств металла, в котором она будет нарезаться. Не все материалы одинаково хорошо держат внутреннюю или внешнюю нарезку. Мягкие металлы, такие как медь и алюминий, легко обрабатываются сверлом и метчиком, но при малейшей нагрузке резьба в них деформируется.

Все типы резьбы характеризуются двумя основными параметрами: диаметром и шагом.

Диаметр – это максимальное расстояние между двумя противоположными точками на окружности, ограничивающей отверстие резьбы. Нужно понимать, что резьба имеет рельефную поверхность в разрезе, поэтому ее диаметр будет отличаться в зависимости от того, в какой точке отверстия производить измерения.

Шаг резьбы – это диапазон между соседними витками нарезанной в металле канавки. Чем глубже и рельефнее резьба, тем шаг будет больше. Данный параметр зависит не только от диаметра винта, который будет крепиться в отверстии, но и от условий использования готового изделия: для деталей, подвергающимся высоким нагрузкам, нарезается глубокая, разреженная резьба.

Подбор сверла под резьбу осуществляется исходя из указанных выше параметров. Для того чтобы определить самый подходящий инструмент, используют простую формулу:

Д(с) = Д(р)-Ш, где:

• Д(с) – диаметр сверла;
• Д(р) – планируемый диаметр будущей резьбы;
• Ш – шаг резьбы.

Данная формула дает возможность даже в полевых условиях определить оптимальные параметры отверстия, при которых будет обеспечиваться максимально надежная фиксация соединяемых элементов.

Опытные мастера рекомендуют использовать в работе специально разработанные таблицы, которые позволяют с точностью до десятых долей миллиметра определить диаметр сверла и метчика. Если вы довольно часто занимаетесь работами по нарезке резьбы, то такая таблица, распечатанная и ламинированная, всегда будет под рукой (рис. 1). В первом столбце указан диаметр резьбы (от 2 до 48 мм), а в следующих – варианты значений шага и диаметра сверла. Значения охватывают большой диапазон данных и пригодятся как домашнему мастеру, так и высококвалифицированному специалисту.

Нарезка резьбы проводится одним из двух способов. Первый из них предполагает проделывание отверстия в металле одновременно с созданием спиральных канавок. Такой способ подходит не во всех ситуациях и требует наличия мощного оборудования: сверлильного станка, который смог бы за один проход сделать всю работу. Второй способ применяется в домашних условиях. Для того чтобы сделать резьбу таким методом, в металле предварительно высверливается отверстие, и только после этого метчиком нарезают резьбу. В последнее время в строительных магазинах можно найти комбинированные сверла под резьбу, с их помощью одновременно и проделывают отверстие, и нарезают канавки.

Для того чтобы резьба, нарезанная в металле, была надежной, качественной и ровной, специалисты рекомендуют соблюдать при работе ряд правил:

1. Использовать только острые инструменты, так как проржавевший метчик или сверло легко ломаются, работать с ними трудно и долго. Извлечь такой инструмент из отверстия будет намного сложнее, чем приобрести новый. Также не стоит искушать себя низкой ценой сверл и метчиков неизвестных производителей, поскольку купив их вы не только испортите изделие, но и рискуете нанести себе травмы.
2. Не забывать периодически смазывать инструмент во время работы. Сделать это можно при помощи нескольких капель машинного масла или керосина. Особенно большую роль играет смазка при работе с вязкими металлами, например – алюминием. Она не позволяет стружке прилипать к рабочей поверхности и охлаждает сверло.
3. Ключевое правило – оптимальный подбор диаметра отверстия. В случаях слишком большого выбранного диаметра крепежный элемент будет болтаться в месте монтажа, что повлечет за собой излишние вибрации изделия. В узкое отверстие тяжело ввинтить метчик, что сильно усложняет и без того трудную работу.
4. Основные параметры отверстия должны зависеть от его функционального предназначения. Если к месту соединения не будет прилагаться излишняя нагрузка, то допускается делать его всего на 5% меньше, чем диаметр будущей резьбы. Так вы облегчите нарезку канавок, не сильно жертвуя качеством соединения.

Сам процесс создания резьбы довольно прост. После того, как отверстие в металле готово, в него вставляют метчик, зажимают его в вороток и с силой вворачивают по часовой стрелке. После каждого полного оборота необходимо проделывать пол оборота в обратном направлении. В процессе этого действия стружка металла откалывается, что способствует более чистой нарезке.

Какое сверло лучше использовать

Современная промышленность предлагает потребителям широкий выбор приспособлений для обработки различных поверхностей. Встречаются следующие сверла по металлу:

1. Спиральные. Наиболее распространенный вид. Представляет собой инструмент цилиндрической формы, изготовленный из высококачественных материалов. Чаще всего используют быстрорежущую сталь. Максимальный диаметр буравчика может достигать 80 мм. Их используют на крупных металлообрабатывающих предприятиях.
2. Ступенчатые. Имеют форму расширяющегося бура. Их нельзя использовать в качестве подготовительного инструмента перед применением метчика. Основная область использования – обработка тонколистового металла.
3. Перовые. Универсальный инструмент. Особенность – наличие съемных режущих пластин. С их помощью можно получить отверстие идеальной формы. Перовые сверла – относительно недорогой инструмент. Их редко используют для сверления отверстий под нарезку. Основная сфера применения – исправление дефектов и перекосов.
4. Удлиненные. Такая конструкция позволяет выполнить глухие или сквозные отверстия на значительной глубине. Эксплуатация таких приспособлений предусматривает использование смазочно-охлаждающей жидкости, которую подают по специальным каналам. На промышленных предприятиях используют буравчики для обработки сверхтвердых материалов.
5. Центровочные. Относятся к токарным приспособлениям. Используются для сверления отверстий с целью дальнейшего закрепления заготовки в центрах.

Необходимо обращать внимание на класс точности. От этого параметра зависит чистота готового отверстия. Существует три класса точности:

Существует три класса точности:

1. «В». Самый низкий класс. Позволяет оформлять отверстия с точностью до 15 квалитета.
2. «В1». Инструмент повышенной чистоты. Показатель точности – до 14 квалитета.
3. «А». Приспособление повышенной точности. Позволяет выполнять отверстия в диапазоне 10–13 квалитета. Отличаются высокой стоимостью.

А вы пользуетесь формулой подбора или предпочитаете руководствоваться вспомогательными таблицами? Напишите о вашем методе в блоке комментариев.

Как подобрать сверла под метчики UNC/UNF

Дюймовая цилиндрическая резьба UNC (крупная) и UNF (мелкая) менее распространена в России, профиль ее аналогичен метрической 60°, но размер считается в дюймах.

Таблица диаметров отверстий под наиболее распространенную американскую резьбу UNC/UNF:

Дюймовая резьба UNC
Резьба х Ниток на дюйм	Диаметр сверла, мм	Резьба х Ниток на дюйм	Диаметр сверла, мм
1/4х20	5.1	7/8х9	19.5
5/16х18	6.5	1х8	22.25
3/8х16	8	1 1/8х7	25
7/16х14	9.4	1 1/4х7	28.25
1/2х13	10.8	1 3/8х6	30.75
9/16х12	12.2	1 1/2х6	34
5/8х11	13.6	1 3/4х5	39.5
3/4х10	16.5	2х4	45

пп

Дюймовая мелкая резьба UNF
Резьба х ниток на дюйм	⌀ сверла, мм	Резьба х ниток на дюйм	⌀ сверла, мм
1/4х28	5.5	3/4х16	17.5
5/16х24	6.9	7/8х14	20.5
3/8х24	8.5	1х12	23.25
7/16х20	9.9	1 1/8х12	26.5
1/2х20	11.5	1 1/4х12	29.75
9/16х18	12.9	1 3/8х12	33
5/8х18	14.5	1 1/2х12	36

Конец таблицы

Параметры — диаметр резьбы и шаг

Различают несколько обозначений для одного витка. Каждый можно вычислить с помощью обычной линейки и наблюдения. Возьмем двухзаходный болт. У него есть две нити, которые находятся друг от друга на одинаковом расстоянии. Чтобы определить шаг (обозначение – P), не нужно определять, к какому именно витку принадлежит верхняя точка, достаточно рассчитать расстояние между ближайшими соседними одноименными боковыми сторонами профиля.

В домашних условиях вычисление можно сделать так:

• отсчитать 10 ниток;
• измерить точной линейкой расстояние в миллиметрах;
• разделить этот показатель на 10.

Второй параметр – это ход, обозначается как Ph. Процедура расчета аналогичная, однако берутся витки одной нити. В двухзаходном болте это каждая вторая верхняя точка. Обычно Ph ровно в 2 (3) раза больше, чем P.Есть стандартный шаг, а также нестандартный. Первый обусловлен стандартами ГОСТ, поэтому крепления взаимозаменяемы, можно самостоятельно поменять один расходный материал на другой. Но если использованы индивидуальные параметры, то придется искать уникальные саморезы или винты. Приведем таблицу размеров (шага) в зависимости от диаметра сверла для нарезания метрической резьбы под метчики:

Это интересно: Мартенсит и мартенситные стали: виды, структура, превращение

Название	Окружность, мм	Шаг, мм (В скобках указано дополнительное значение для мелкой нарезки)
М2	2	0,4
М3	3	0,5
М4	4	0,7
М5	5	0,8
М6	6	1
М8	8	1,25 (1)
М10	10	1,5 (1,25)
М12	12	1,75 (1,25)
М14, М16	14, 16	2 (1,5)
М8, М20	18, 80	2,5 (1,5)

Основные параметры

В зависимости от различных характеристик выбирают одну из классификаций. Отличительные особенности:

• измерительная система для исчисления – российские ГОСТы. Работа всех отечественных заводов по изготовлению крепежного инструмента настроена на миллиметры, в то время как за границей активно используются дюймы;
• сколько ниток взять для захода – одну, две или три – от этого зависит интенсивность закручивания и наибольшая прочность, самыми распространенными являются двухзаходные;
• геометрические особенности профиля – круг, квадрат, трапеция, треугольник;
• направление развития витков – вправо или влево;
• где находится нарезка по отношению к детали – снаружи, как на шурупах, или изнутри, как на гайках;
• форма самой поверхности – цилиндр или конус. Другими словами, есть ли расширение (на примере шурупа или самореза) к шляпке, или сечение одинаково по всей длине, как у винта или болта;
• назначение изделия, чтобы было понятно, как и какие сверла подобрать под резьбу.

Согласно вышеперечисленным параметрам можно различить ряд разновидностей. Каждая обозначается на чертежах и схемах по-особенному. Напишем, в чем заключаются отличия.

• BSW, UTS, NPT – дюймовая;
• M – метрическая, для нее предусмотрен ГОСТ 9150-2002.
• MK – коническая, ГОСТ 6211-81.
• MJ – цилиндрическая, ГОСТ 6357-81.
• Кр – круглая, для сантехники.
• Tr – трапиецевидная, ГОСТ 9484-81.
• E – с круглым профилем, эдисоновская.
• S – упорная ГОСТ 10177-82.
• S45 – упорная усиленная.
• G и R – трубные.

Эта маркировка не только соответствует надписям на чертежах, но и составляет одну из частей номенклатуры для многочисленных крепежных изделий.

Размеры метрические и дюймовые

Эти знания понадобятся, если вам предстоит работать не только с отечественной маркировкой, но и с зарубежной.

Окружность спирали в дюймах	Сечение сверла в мм
1/8	8,9
1/4	11,9
3/8	15,8
1/2	19
2/4	24,3
1	30,5
1,25	39,2
1,75	41,6
1,5	45

Источники

• https://met-all.org/obrabotka/prochie/diametr-sverla-pod-rezbu-metricheskuyu-tablitsa-razmerov.html
• https://www.rocta.ru/info/sverla-pod-rezbu-tablicy-dlya-narezaniya-i-metchikov-razmery-i-diametry-po-gost/
• https://stroychik.ru/tools/narezka-rezby
• https://metmastanki.ru/diametr-sverla-pod-rezbu-tablica
• https://WikiMetall.ru/oborudovanie/diametr-sverla-pod-rezbu.html
• https://mekkain.ru/stati/diametr-otverstiya-pod-metricheskuyu-rezbu.html

Приспособления для нарезания резьбы

Для образования в детали внутренней резьбы применяют специализированный инструмент – метчики. Они представляют собой цилиндрические стержни с нарезанным профилем резьбы в зеркальном отражении. Но перед применением метчика необходимо получить в заготовке отверстие с нужным диаметром. Какие должны быть диаметры сверл под резьбу мы поясним ниже, а в этом разделе опишем резьбонарезной инструмент.

Кроме винтового профиля на цилиндрической поверхности метчика имеются продольные канавки, которые по размеру выходят за рабочую часть инструмента. Эти канавки предназначены для вывода металлической стружки из рабочей зоны. Кроме того эти осевые канавки делят стержень метчика на несколько элементов — гребенок. Острые их грани являются основными рабочими элементами метчика. Хвостовая часть и квадрат инструмента предназначены для фиксации в шпинделе и патроне станка либо в воротке. Рабочая область метчика делится на нарезающую и калибровочную части. Нарезающая или заборная часть вырезает в отверстии проточку, а калибровочная приводит размеры профиля резьбы в точное соответствие требуемым.

Если для нарезки применяют один универсальный метчик, то по своей длине он будет иметь несколько областей с различными характеристиками рабочего профиля. Это позволяет одновременно вырезать слой металла, убирать заусенцы и неровности, а также приводить размеры к необходимому значению. Метчики, у которых рабочий профиль имеет постоянные размеры, применяются для обновления поврежденного профиля уже имеющейся внутренней резьбы. Но чаще на практике применяют несколько метчиков, которыми работают по очереди.

Черновой метчик вырезает на внутренней цилиндрической поверхности проточку незначительной толщины, то есть такая канавка является подготовительной. Затем чистовым метчиком канавка дорезается до нужной глубины, а также зачищается и выравнивается.

Для больших диаметров и сложного профиля резьбы может применяться еще и переходной метчик. При ручной нарезке резьбы пользуются специальными держателями – воротками. В них закрепляется хвостовик резьбонарезного инструмента. Также вороток за счет рычага позволяет снизить усилие ручного воздействия на инструмент.

Классификация лерок

Сегодня промышленность выпускает большое множество различных плашек для нарезки винтового соединения. Понятно, что все они различаются по многим признакам. Кроме такого явного различия, как размер, существует и еще ряд признаков, на основе которых можно произвести классификацию:

• Форма;
• Конструкция корпуса;
• Способ нарезания резьбы.

Есть, конечно, и иные различия, но вышеприведенные – это наиболее явные.

По форме могут различать такие виды:

• Трубчатые;
• В виде шестигранников;
• В виде квадрата;
• Круглые.

Плашки для нарезки резьбы метрической и дюймовой

По конструкции различают следующие:

По способу нарезки резьбы делятся на такие виды:

• Для круглой резьбы. Изготавливаются по гост 13536-68;
• Для цилиндрической. Изготавливаются по гост 9740-71;
• Для конической. Изготавливаются по гост 6211-81;
• Для дюймовой регламентирующим является гост 61111-52, а для метрической – гост 9150-81.

Наибольшее распространение получили материалы круглой формы. Они позволяют делать резьбу всего за один проход. Например, раздвижные плашки для нарезки резьбы иной формы, могут гарантировать качество только после трех-четырех проходов. Однако есть у них и недостаток. Например, их использование рекомендовано только тогда, когда к резьбе на трубах или иных предметах предъявляются требования присущие не выше второго класса точности.

Плашки круглой формы (гост 13536-68) позволяют изготовить резьбу мелкого и крупного шага, как в метрической системе исчисления, так и в дюймовой.

Как выполнять нарезание резьбы?

Порядок выполнения работы по нарезке винтовых канавок в отверстии

Работу выполняют в определенной последовательности.

Начинается с разметки. С помощью керна отмечается центр будущего отверстия

Здесь важно произвести разметку с первого раза. Не допускается наносить несколько последовательных ударов

Достаточно даже несильного воздействия, которое даст углубление. Сверло само определится по центру сверления.

Сверлить нужно строго перпендикулярно к поверхности. Поэтому, если позволяют условия, нужно воспользоваться станком. Он обеспечит жесткое перемещение шпинделя со сверлом. Если приходится сверлить отверстие более 8 мм, то желательно выполнить эту процедуру в несколько этапов. Сначала сверлится отверстие малого диаметра. Потом рассверливается более крупным. Бывает, что приходится сверлить в три или даже в пять этапов, последовательно увеличивая диаметр отверстия. На последнем этапе применяют тот размер, который требуется по таблице

Внимание! Обязательно следует использовать смазку. Ее можно наносить кисточкой, подавать из пипетки или применять шприц, у которого удалена игла (впрочем, можно применять и с иглой)

При невозможности использовать сверлильный станок используют ручные электросверлильные машинки (дрель)

Здесь важно строго выдержать положение сверла относительно детали. Опытные мастера для начала работы используют специальные кондукторы, которые обеспечивают перпендикулярный вход сверла

Важно выполнить правильный первый проход. В дальнейшем сверла большего диаметра сами идут в направлении минимальных усилий

Для облегчения входа метчика в отверстие снимается фаска. Небольшое углубление выполняет две функции: облегчается введение начала рабочей части инструмента; смазка в коническом углублении будет поступать еще в течение некоторого времени, облегчая процесс нарезания резьбы

Первым используют черновой метчик. Его вставляют в вороток, затем рабочую часть помещают в отверстие. Приходится слегка придавливать инструмент, чтобы началось образование винтовой канавки. Слишком усердствовать нельзя, можно легко сломать метчик.

Проворачивают на один оборот, а потом нужно повернуть обратно на треть, чтобы сломать образовавшуюся стружку. Вращая в обратном направлении, можно почувствовать, когда произойдет излом.

Если приходится нарезать резьбу в глубоком отверстии (более 5 диаметров), то следует периодически выкручивать метчик полностью наружу. Вынув, очищают от прилипшей стружки. Используют металлические щетки

Внимание! Стряхивать пальцами, незащищенными перчатками, или сдувать нельзя. Надо помнить, что правила техники безопасности написаны кровью

Не следует повторять ошибок тех, на чьих примерах формировались эти правила

После полного прохода первым метчиком используют второй. Здесь процесс нарезания идет значительно легче. Обязательно смазывается инструмент. Можно делать два полных оборота, а потом совершать половину оборота в обратную сторону. Правило глубоких отверстий действует и при использовании второго номера. Желательно периодически вынимать наружу и удалять стружку. Она гораздо мельче, чем можно наблюдать при черновом нарезании резьб, но заполняет пространство тоже довольно быстро.

Третий номер используется для чистового нарезания. Можно проворачивать инструмент на два-четыре оборота, а потом совершать обратное вращение на целый оборот назад. Получается довольно качественное резьбовое отверстие.

Параметры подбора сверла под резьбу: таблица

Если вам нужно просверлить отверстие с большим диаметром, то потребуется брать специальный станок, где сверла оснащены конусными хвостами, а вот обычные сверла оснащены цилиндрическими хвостами. На большом сверле конус имеет пятый размер. Так, параметры конуса напрямую зависят от диаметра сверла, чем больше диаметр сверла, тем больше нужен конус. Например:

• диаметр от 6 до 10 мм;
• требуемый размер конуса от 11 до 22 мм.

Подобрать максимально точно диаметр сверла под ту или иную резьбу можно, опираясь на специальную таблицу подбора размером.

Если есть необходимость создания внутренней резьбы, диаметр отверстия следует выбирать согласно диаметру резьбы и параметров резьбового шага. Эти данные в таблицах обозначены как М8×1, где:

• М – это метрическая резьба;
• цифра – это резьбовой шаг;
• если указано просто М8 и без цифр, то нужно применять стандартный большой шаг. Этот шаг параметра наиболее распространен и подогнан согласно стандартам под большинство размеров сверл.

Диаметры нуждаются в подборе соответствующего отверстия по размеру. Таблица включает перечень наиболее ходовых размеров, с которыми обычно приходится иметь дело в быту при выполнении тех или иных работ.

Особенности резьбовой нарезки

Для резьбовой нарезки используется разное оборудование, например:

• станок сверловочного вида;
• парк токарный;
• разные приспособления для нарезки.

При этом нарезку можно выполнять как механическим способом, так вручную. Например, для внутреннего применения можно использовать специальные резьбовые метчики, а для наружной – плашки. Метчики, как и сверла, подбираются в зависимости от диаметра отверстия. Они подразделяются на следующие категории:

• дюймовые;
• метрические;
• трубные.

В основном комплекты ручных метчиков состоят их трех приспособлений, два из которых нужны для проведения предварительных работ, а последнее является доводочным инструментом, с помощью которого выполняется окончательная форма резьбы и подгон под те или иные размеры. Метчики имеют номера. Если в комплекте с плашкодержателем не три, а два приспособления, то первое является предварительным, а второе чистовым. Изготавливаются метчики на основе высоколегированной стали.

Наружная резьба получается посредством применения плашки. Инструменты эти могут быть круглой или призматической формы. Для круглых плашек используют вороток.

Металл для изготовления

Для различных видов плашек , метчиков, других металлорежущих инструментов используют углеродистые стали популярных марок У10А и У12А. Их закаливают до получения твердости HRC 60-62 единицы. Такой показатель делает их наиболее стойкими при резании металла и других твердых материалов.

Читать также: Входные двери с рисунком

Намного лучшие показатели красностойкости у инструментальной стали с добавлением легирующих элементов:

Металлорежущие инструменты, изготовленные из подобного материала, например, плашка для нарезания резьбы или метчик протяжка, обладают более высокими режущими свойствами. Обрабатываемость намного лучше, чем у углеродистых сталей. Красностойкость с легирующими добавками также имеет отличные показатели.

Виды метчиков

Спецификация метчиков по способу нарезки резьбы

Проходные (универсальные). Резьба нарезается в один проход. Рабочая часть содержит зубья для разметки и финальной нарезки. Приспособление хорошо подходит для мягких металлов. При работе с прочным материалом требуется прилагать больше усилий.

Комплектные. Для работы используется несколько насадок (две или три) одного размера резьбы. При работе с особо твердыми металлами возможно применение набора из пяти насадок. Резьба создается в несколько этапов.

Начало прокладывается разметочным метчиком, затем выполняется проход более глубокой нарезки, и наконец – финальная часть, когда грани формируются окончательно.

На выполнение задачи уходит больше времени, но при этом качество существенно выше, а вероятность поломки инструмента практически исключена;

Спецификация по применению

Машинные. Хвостовик увеличенной длины. Предназначены для закрепления в патроне электро инструмента.

Машино – ручные. На укороченном хвостовике имеются лыски квадратной структуры. Могут использоваться как в электродрели, так и вручную. Во втором случае применяется специальный вороток – держатель метчиков.

Спецификация по типу отверстия

Для сквозных отверстий. У таких насадок удлиненный заход (острый кончик рабочей зоны), плавно переходящий в рабочий диаметр. Работать с таким метчиком несложно, с нарезкой может справиться электропривод. После прохода инструмент просто выйдет с противоположной стороны заготовки.

Для глухих отверстий. Кончик рабочей зоны срезан на манер фрезы. Это позволяет нарезать резьбу практически на всю глубину отверстия

Работать следует с особой осторожностью, поскольку при достижении дна глухого отверстия, застопорившийся метчик может сломаться. По этой причине практикуется ручная нарезка

Спецификация по типу рабочей зоны

Для работы с различными металлами, форма рабочей зоны (зубцов) может быть прямой, винтовой и с укороченными канавками. Сами зубья располагаются по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут.

Популярное: Сверло Форстнера – в чем преимущество перед иными инструментами?

Потому, если вы хотите правильно нарезать резьбу, используйте инструмент, соответствующий типу металла и отверстия.

При нарезании резьбы метчиками и плашками, необходимо точно подобрать сверло и режущий инструмент под используемый в перспективе винт или шпильку.
