Как просверлить отверстие в каленом металле: сверление закаленной стали

Как просверлить каленую сталь, методы.

Конечно, сверлить сталь надо до каления. А если вам попалась калёная заготовка (особенно толстая) — отпустите её, просверлите дырки обычным сверлом и снова закалите, если в этом есть необходимость. Но, не всегда такой вариант возможен и оправдан, иногда возникают нестандартные ситуации, в которых надо просверлить (продырявить) сталь уже сильно каленную.

Ну, к примеру, сломалось лезвие ножа, или вы решили сделать нож из обломка пилы. Жаль выкидывать такой ценный материал, мастеровитые люди обычно таким вещам дают вторую жизнь…

Да, это не технологично, но народные умельцы придумали много различных способов, как сверлить калённую сталь, или — как делать в ней дырки. Чтобы это сделать меньшими усилиями, исходить надо из тех возможностей и материалов которые у вас есть, а также смотря для каких целей. Может быть, вместо отверстия, вас устроит просто прорезь болгаркой, в которую можно пропустить винт и закрепить деталь.

Просверлить каленый металл.

Чтобы прорезь получилась меньше, надо делать её с двух сторон, а обрезной диск испльзовать самого маленького диаметра, т.е. почти стертый.

Перед сверлением надо хорошо обследовать сталь, насколько она твердая (крохкая), а отсюда уже выбирать методы. Если все-таки сталь хоть немножко гнется, а затем ломается (это можно определить по обломанному торцу), то её можно просверлить и обычным сверлом с победитовыми напайками, т.е. сверлом по бетону. Правда, сверло надо чтобы было острое. Заточить или подправить победитовое сверло можно легко на алмазном круге.

При сверлении калёной стали надо достаточно сильно прижимать дрель и сверлить на больших оборотах, смазав место сверления. Легче будет проделать отверстие, если сверлить сначала сверлом меньшего диаметра, а затем побольше. Площадь сопротивления будет меньше, а следовательно сверло будет идти в материал легче…

Тонкую сталь, под нож например, можно просверлить калёными стержнями или победитовыми, затачивать надо как сверло и сразу несколько штук (сделать пику и заточить 2 грани), и по мере их затупления менять. Пару минут и дырка готова…

Следующий способ долгий, требует несколько часов, зато надежный. Дырку в стальной пластине можно легко протравить кислотой: серной, азотной, или хлорной, подойдет и 10-15%-я. Делаем из парафина бортик нужного диаметра и формы, капаем туда кислоту и ждем. Отверстие получается немножко больше чем диаметр бортика, это надо учитывать. Чтобы ускорить процесс, заготовку можно немножко подогреть, примерно до 45 градусов.

Если у вас есть сварочный аппарат, это тоже можно использовать. Дырку можно просто пропалить в заготовке или местно «отпустить», а затем просверлить. Оплавленные края зашлифовать затем и порядок.

Есть, конечно, специальные сверла для таких целей, но они не дешевые, в пределах 4 долларов за штуку. Это трубчатые алмазные сверла для высоко углеродистых сталей, а также подойдёт и перовидное сверло, предназначенное для сверления стекла. Перовидным сверлом надо пользоваться аккуратно, сильно не жать, чтобы не перегреть и не сломать.

Сделать отверстие в стальной пластине можно ещё методом прожигания, на больших оборотах и специальной твёрдосплавной насадкой. Для этого делаем специальное «сверло». Из победитовой пластины (можно использовать зуб от дисковой пилы) делаем заготовку круглого сечения и затачиваем её под конус. Вставляем в электродрель и на больших оборотах прожигаем дырку в пластине. Вся операция занимает всего несколько минут.

Если сталь не очень крохкая, можно пробить дырку нужного диаметра пробойником, через потставку такого же или чуть большего диаметра. Например, ножовка по дереву или обломанный шпатель легко пробивается таким методом.

Нержавейку сверлить будет намного легче, если капнуть паяльной кислоты в место сверления.

А если есть доступ на предприятие, где стоит электро-эрозионный станок, то на таком станке отверстия можно делать без проблем, в считанные минуты.

Вот пока все методы сверления калёной стали. Появятся ещё какие-то, допишу, а если у вас есть свой метод сверления каленной стали, напишите.

Виктор Донской www.masteru.org.ua

Безопасность при сверлении отверстий в металлических заготовках

Приступать к сверлению отверстий в металлических заготовках следует с высокой осторожностью, не допуская быстрого разрушения сверла. Соблюдение несложных правил при сверлении обеспечит безопасность и даст гарантии выхода качественного продукта по окончанию работы:

Накануне сверления необходимо внимательно проверить фиксацию всех крепежных устройств на станке.
К работе приступать можно в специальной одежде, чтобы исключить попадание любых элементов под движущиеся части станка. Глаза от попадания металлической стружки защищают специальными очками.
При входе наконечника сверла в металлическую заготовку оно должно уже вращаться на небольших оборотах во избежание затупления.
Выходить сверлом из просверленного отверстия следует постепенно, снижая обороты, но не останавливая полностью.
Когда наконечник сверла не заглубляется в заготовку, придется проверить прочность металла. При проведении по поверхности напильником удается определить степень прочности. Если шероховатости на сплаве не остается, нужно выбрать сверло с алмазным наконечником или из более твердого материала, и сверлить на малых оборотах.
Сверла маленького диаметра, которые с трудом фиксируются в патроне, рекомендуется обматывать на хвостике латунной проволокой для увеличения диаметра обхвата.
Если работа проводится с полированной заготовкой, можно надевать фетровую шайбу на основание сверла во избежание повреждений при соприкосновении с патроном дрели.
Для фиксирования металлических заготовок из полированной или хромированной стали применяют тканевые или кожаные прокладки.
При высверливании глубоких отверстий небольшой фрагмент спрессованного пенопласта, насаживаемого на сверло, обеспечит сдувание мелкой металлической стружки. Также пенопласт даст возможность заглублять сверло до необходимой отметки при производстве глухих отверстий.

Мощность электрических дрелей должна учитываться при сверлении отверстий в металлических заготовках различной твердости. Производители электрического инструмента маркируют приборы, указывая технические характеристики на их корпусе. Для дрелей различной мощности предполагаются сверла соответствующего диаметра.

Любые , в том числе и сверление, вы можете доверить специалистам компании Профлазермет. Мы сами определим нужный диаметр отверстия и подберем подходящий инструмент, которого у нас большой выбор. В итоге вы получите идеальное решение в короткие сроки.

Как просверлить твердую сталь? — Станки, сварка, металлообработка

Для улучшения основных характеристик металла зачастую проводится его закалка. Подобная технология предусматривает повышение твердости изделия за счет сильного нагрева металла и его быстрого охлаждения.

В некоторых случаях после проведения термической обработки приходится выполнять сверление. За счет повышения подобной характеристики провести сверление каленного металла становится сложнее.

Рассмотрим все особенности сверления каленой стали подробнее.

Как просверлить каленую сталь

Сверлим отверстие в каленой стали

Распространение вопроса, как просверлить каленую сталь можно связать с тем, что при применении обычной технологии инструмент быстро затупляется и приходит в непригодность

Именно поэтому нужно уделить внимание особенностям сверления каленого сплава. Среди особенностей технологии отметим следующие моменты:

Нужно правильно подготовить каленую заготовку.
В некоторых случаях требуется специальный инструмент.
Применяется охлаждающая жидкость.

При необходимости можно изготовить сверло для закаленной стали своими руками, для чего требуется определенное оборудование и навыки. Однако, в большинстве случаев применяется покупной варианты исполнения, так как оно лучше справится с задачей при резании каленой стали.

Процесс сверления каленой стали

Нюансы при сверлении

У рассматриваемой технологии есть довольно большое количество особенностей, которые нужно учитывать. Сверление каленного металла проводится с учетом нижеприведенных моментов:

Перед проведением работы следует уделить внимание твердости поверхности. По этому параметру проводится выбор наиболее подходящего сверла

Определить твердость можно при применении самых различных технологий.
Во время сверления выделяется большое количество тепла. Именно поэтому происходит быстрый износ режущей кромки. В связи с этим во многих случаях в зону резания подается жидкость для охлаждения.
При резании труднообрабатываемого материала время от времени приходится проводить заточку режущей кромки. Для этого применяется обычный заточной станок или специальный инструмент. В качестве абразива подходит исключительно круг с алмазным напылением.

Инструмент для сверления стали

Существуют самые различные методы резания каленной стали. Некоторые из них существенно упрощают проводимую обработку. Только при учете всех нюансов можно повысить качество полученного отверстия.

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

Обработка поверхности кислотой. Эта технология характеризуется длительным применением, так как для снижения твердости поверхности требуется довольно большое количество времени. Для травления может применяться серная, хлорная или другая кислота. Процедура предусматривает создание бортика, который будет сдерживать применяемое вещество в зоне резания. После длительного воздействия металл становится более мягким, можно будет провести сверление при использовании обычного варианта исполнения.
Можно использовать сварочный аппарат для достижения поставленной цели. При воздействии высокой температуры металл становится более мягким, что значительно упрощает процедур.

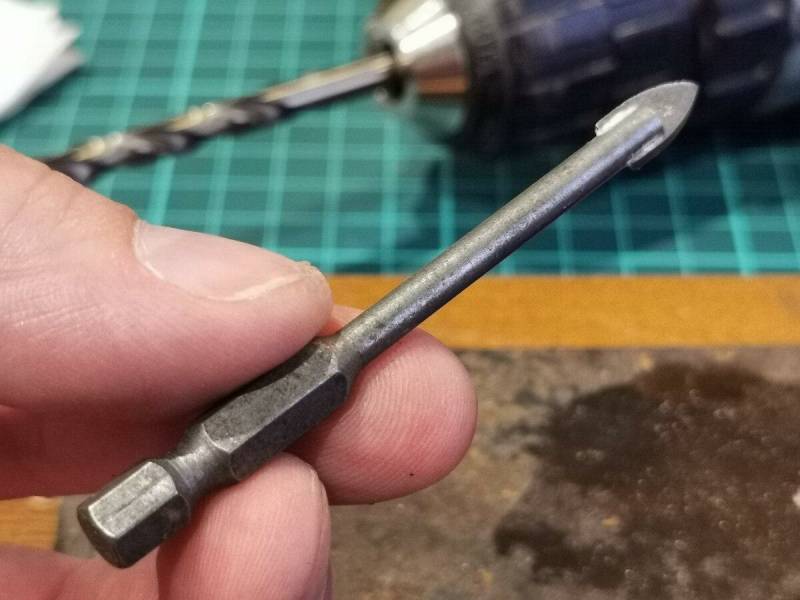

Чаще всего применяется специальное сверло. В продаже встречаются варианты исполнения, которые можно применять для обработки каленой стали. При их изготовлении используется металл с повышенной устойчивостью к износу и воздействию высокой температуры. Однако, сложность изготовления и некоторые другие моменты определяют то, что стоимость специального инструмента довольно высока.

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.

При сверлении каленой стали возникает серьезное трение. Именно поэтому рекомендуется приобретать и использовать различные смазочные материалы. Среди особенностей подобного метода обработки отметим следующие моменты:

Для начала проводится обработка зоны сверления. На поверхность, где будет находиться отверстие, наносится небольшое количество смазывающего вещества.
Масло добавляется на режущую кромку. Для обработки каленой стали требуется небольшое количество вещества, но его время от времени нужно добавлять, так как при вращении инструмента оно разлетается.
Во время работы рекомендуется делать перерывы для остывания режущей поверхности и обрабатываемой поверхности.

Изготовление самодельного сверла

При необходимости можно провести изготовление сверла из каленой стали. Среди основных рекомендаций по проведению подобной работы отметим:

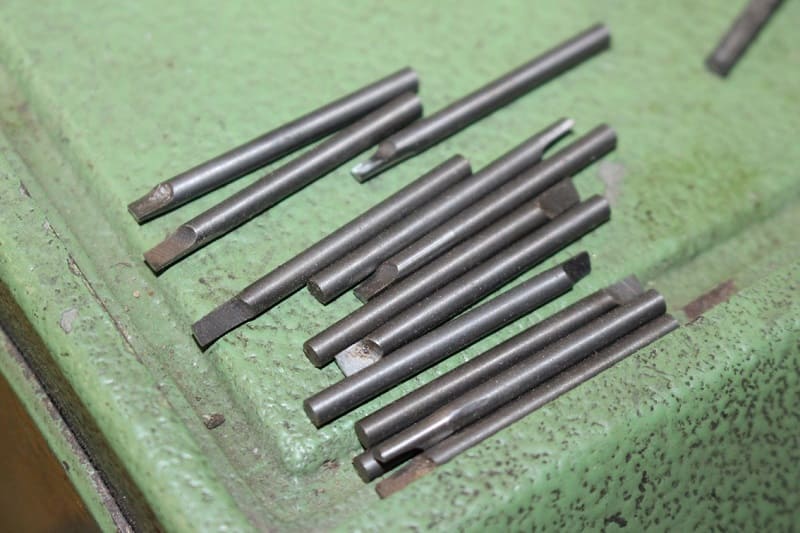

Подбираются стержни, которые изготавливаются из сплавов вольфрама и кобальта. В народе подобный металл называют победитом. В сравнении с обычным сверлом подобный вариант исполнения характеризуется повышенной устойчивостью к износу.
Для обработки заготовки нужно закрепить ее в небольших тисках. В противном случае провести работу будет довольно сложны.
Для затачивания подобной поверхности требуется алмазный камень. Обычный не выдержит длительную работу.
Торцевая поверхность затачивается таким образом, чтобы получилась поверхность, напоминающая плоскую отвертку. После этого режущие кромки затачиваются для получения острого наконечника.

Для того чтобы снизить степень обрабатываемости поверхности проводится добавление масла. За счет этого обеспечивается длительная обработка по причине уменьшения силы трения и снижения температуры.

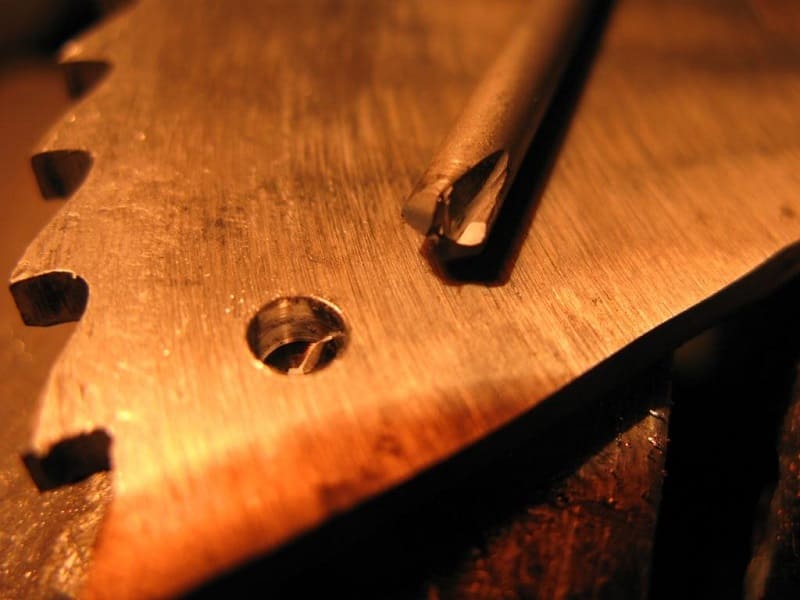

Самодельные сверла по каленке

В заключение отметим, что обработка каленой стали должна проводиться исключительно при применении специальных инструментов. Для работы требуется сверлильный аппарат, так как ручной не позволит получить требуемое отверстие.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Легко! Любое победитовое сверло возьмет такую сталь. Можно и алмазное использовать, если нет под рукой победитового.

Если по условиям эксплуатации допустимо, чтобы участок, где нужно отверстие, может не иметь закалки, то можно локально прогреть это место, чтобы сделать отпуск и потом просверлить отверстие в этом месте уже обычным сверлом.

Ну, есть ещё плазменные, лазерные, электроэрозионные и другие методы обработки материалов, но это уже для тех, у кого есть под рукой соответствующее оборудование.

Сообщение митяй » 09 ноя 2011, 22:12

Да нах того хиндерера с его фиксаторами! Так буду ходить!

То есть даже если просверлить отверстие(нужного диаметра и не отпустить железку перегревом), то основные трудности начнутся потом — с нарезкой резьбы. На фиг, на фиг. Это уже в будущем, если надумаю плашку менять на самодельную, то тогда уже и насверлю нужных отверстий, и резьбу в них посажу — а потом уже и закалить можно будет.

Читать также: Почему мебельный степлер гнет скобы

Зато тема получилась насыщенная на полезные советы.

Re: Как сверлить каленую сталь

Сообщение kuhuk » 10 ноя 2011, 02:13

Re: Как сверлить каленую сталь

Сообщение Aleks » 10 ноя 2011, 09:48

kuhuk Высоко — это выше 56. 57. Да и то смотря к чему.

Ну ты же помнишь смертоубийственный кинжалище, помишь, как я засверливал через две втулки для соосности отверстие в хвосте. При таком раскладе у меня твердосплав достаточно быстро бы ушел в небытие. А вот быстрорезом аккуратненько с минимальными оборотами и с грамотной смазкой взял. Долго, нудно, с постоянным подтачиванием, но осилил. Не перегрел, не сжог, а именно просверлил. А ведь там было около 53 единиц! Твердосплавом было бы гораздо быстрее и проще, но в тех условиях на тех биениях патрона он бы и нескольких секунд не продержался. Так что возможно ХОРОШИМ быстрорезом сделать отверстие. Сложно, но можно. Твердосплавом проще.

А вот резьба — в тако отверстии — это действительно проблемища.

Необходимые инструменты

Профессиональные свёрла для металла (например, Bosch, Makita, Metabo или Hawera) изготавливаются исключительно из быстрорежущей стали HSS. Некоторые покрываются защитным слоем, который повышает их износоустойчивость при сверлении.

Ручной инструмент — дрель и свёрла следует выбирать тщательно. Если в этой области нет опыта, необходимо получить консультацию у работника магазина. Не всегда покупка дорогого бура высокого класса даёт гарантию его долгой службы.

Соблюдение технологии получения отверстий

в металле и правильно подобранное сверло значительно увеличивает срок его службы и предохраняет от преждевременного износа. Основные правила эксплуатации режущего инструмента:

Подбор подходящего типа буравчика для сверления металла определённой твёрдости. Многие производители разработали целые программы, по которым можно подобрать подходящий инструмент.
Выбор режимов резания, установка правильной скорости вращения.
Правильно подобранная подача, применение соответствующей силы нажима на режущий инструмент.
Применение охлаждения. Рекомендуется эмульсия на базе масла.
Правильное крепление материала (например, в тисках).
Крепление дрели к стойке, точно и перпендикулярно.
Применение расширенного набора прокладок при сверлении сквозных отверстий.

Технологический процесс

Сверление — это процесс удаления с помощью бура небольших частей обрабатываемого материала, стружки. Во время бурения повышается температура заготовки. Режущее усилие приводят к повреждению, сила трения вызывает изменение геометрии режущей кромки, плюс высокая температура, в итоге инструмент постепенно тупится.

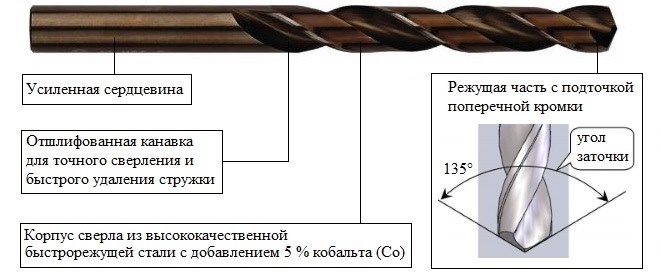

Большинство свёрл изготавливают из быстрорежущей стали

с различным содержанием кобальта

Очень важно, чтобы оно было правильно заточено: режущие кромки были равной длины, перемычка между ними находилась по оси режущего инструмента

Бур-сверло с коррекцией фаски имеют меньшую перемычку, за счёт этого удлиняются режущие кромки. Такими свёрлами можно сверлить отверстие без предварительной разметки керном.

Выбор свёрл зависит от типа выполняемой работы

. Оптимальными являются свёрла NWKa HSS Baildon для сверления:

конструкционной стали;
чугуна;
латуни;
бронзы;
алюминия;
пластмассы;
дерева.

Сверлим отверстие в каленой стали

Нужно правильно подготовить каленую заготовку.
В некоторых случаях требуется специальный инструмент.
Применяется охлаждающая жидкость.

Процесс сверления каленой стали

Делаем электрическую ножовку

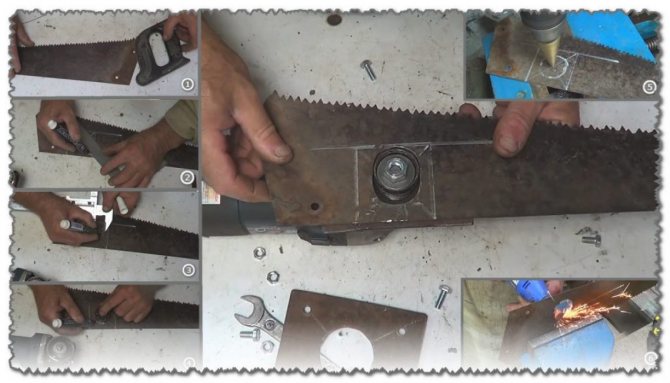

Самодельная электрическая ножовка из болгарки

При работе с болгаркой используют вращательный момент. Нам же для ножовки нужны поступательные движения. Преобразовывать вращение будем при помощи эксцентрика.

Шаг №1 – изготовление эксцентрика

Этот этап не причинит затруднений.

На шпиндель болгарки устанавливаем усиленную шайбу и сверху неё кладём подшипник.

Смещать центр вращения подшипника будет при помощи болта. Отмечаем лишнее.

Отпилив болт, помещаем внутрь подшипника его укороченный стержень.

Поверх укладываем вторую усиленную шайбу и закручиваем гайкой М8;

Эксцентрик готов. Можно переходит к следующему этапу.

Шаг №2 – делаем заготовку для крепления насадки

Делать её мы будем из стальной трубы.

Торцуем край трубы на наждаке.

Замеряем расстояние до нижнего уровня подшипника.

Отчерчиваем с помощью штангельциркуля.

Дублируем разметку маркером.

Отрезаем по разметке болгаркой.

Шаг №3 – делаем крепление

Крепление для насадки

На этом этапе заготовку из трубы нужно будет пропилить наполовину.

Замеряем длину посадочного места для крепления насадки.

С помощью циркуля отчерчиваем поперечную разметку.

Обводим её маркером и делаем разметку для пропила, который нужен для фиксации крепления на болгарке.

Делаем пропил на разметке, в т.ч. поперечный.

На фиксирующем пропиленом кольце привариваем два болта, для фиксации крепления.

Надеваем крепление на болгарку, и фиксируем.

Шаг №4 – изготовление корпуса для ножовки

Корпус будет состоять из 2 стальных пластин. Размеры их произвольны, но не должны быть меньше 2-х диаметров используемого подшипника.

Находим у них центр и его отмечаем.

Уточняем внешний диаметр подшипника и на штангельциркуле делим его пополам.

От цента пластин делаем контрольные точки при помощи штангеля, прикладываем подшипник и очерчиваем его.

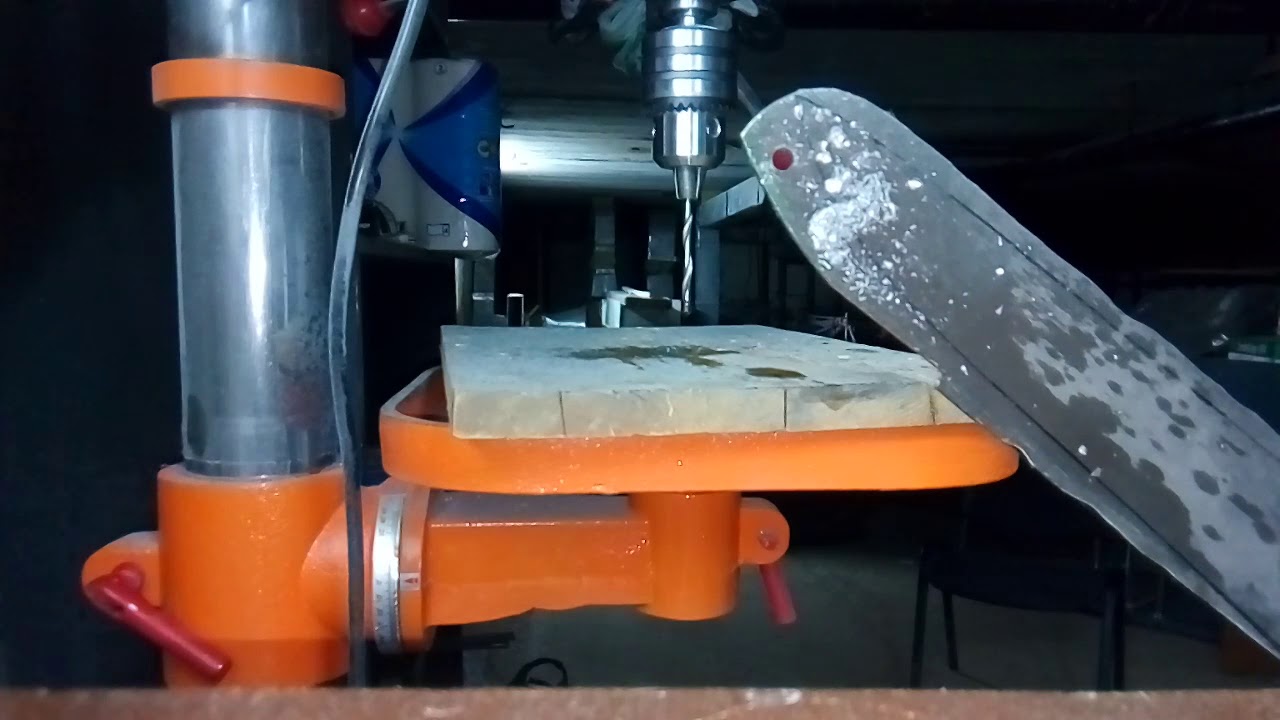

На сверлильном станке просверливаем отверстия.

Отверстия в пластинах можно вырубить. Для этого используют дрель с малыми сверлами и зубило. Геометрию доводят круглым напильником.

Шаг №5 – подготовка ножовочного полотна

Подготовка полотна по дереву

Разметку осуществляют в произвольных размерах.

Снимаем рукоять с пилы по дереву.

Определяем место соприкосновения ножовочного полотна с подшипником. Отмечаем центр.

С помощью циркуля делаем первичную разметку для подшипника – 3-4 точки от центра.

Прикладываем подшипник и обводим его маркером.

Формируем по разметке отверстие.

Полученное отверстие нужно развальцевать по вертикальному уровню полотна пилы.

Отверстие нужно сформировать в овал. Размеры его диаметров примерно соотносятся 1 к 1,3. Для точного определения формы отверстия нужно примерять полотно по месту.

Шаг №6 – сборка корпуса пилы

Формируем болтовое соединение на корпусе насадки

На этом этапе нужно манжет (крепление) приварить к одной из металлических плит и сформировать отверстия для крепежа.

Фиксируем заготовку в тисках, прикладываем крепёж и привариваем к пластине. Приваренные болты к кольцу должны находиться сверху.

Размечаем 4 отверстия под болтовое крепление в каждой пластине.

Переходим к следующему этапу.

Шаг №7 – устанавливаем ножовочное полотно

Установка полотна по дереву

Согласно пластинам корпуса делаем разметку в полотне ножовки.

Для пиления нужен ход ножовочного полотна, поэтому отверстия нужно расточить вдоль пилы на 1-1,5 см, сделать это нужно соблюдая симетрию.

Периодически проверяем достаточность отверстий для хода, прокручивая эксцентрик.

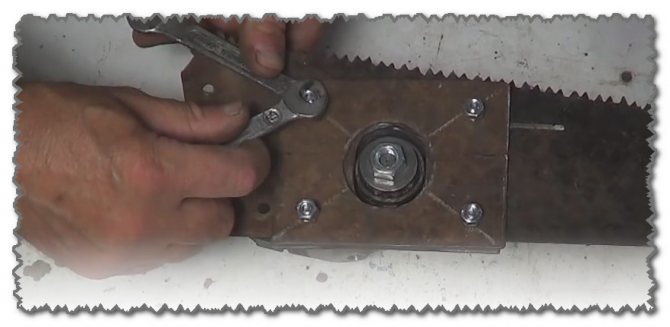

Шаг №8 – окончательная сборка

После того, как убедились в том, что вращение эксцентрика стабильно, можно собирать насадку для болгарки окончательно. Делают это при помощи двух гаек на каждое отверстие.

Для внешнего вида, изделие можно покрасить. Перед сборкой нужно внутренние части пластины густо смазать литолом.

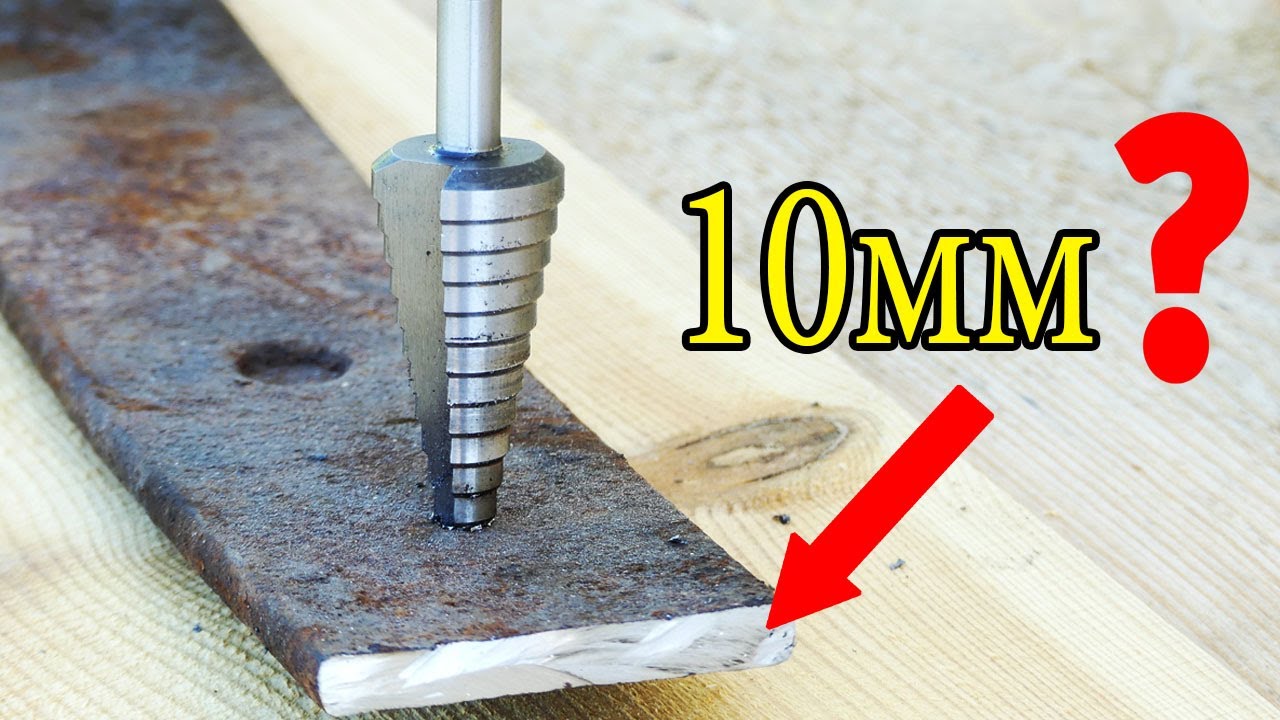

Сверление рессор

Для того чтобы просверлить лист рессоры необходимо использовать разнообразное оборудование и инструмент:

механическую ручную дрель;
дрель электрическую;
сверлильный станок.

Дрели электрические – это специальный инструмент, наиболее часто используемый для проведения различных работ при ремонте. Питание дрелей осуществляется от сети напряжением 220 В или блока аккумуляторов. В качестве силового элемента в дрелях используются электродвигатели мощностью 500 — 1200 Вт, а для изменения скорости применяются переключатели скорости вращения вала и регулятор оборотов.

При возникновении необходимости, когда требуется просверлить отверстие в рессоре машины в условиях мастерской для осуществления операций, могут использоваться различные типы станков:

сверлильный настольный;
агрегатно-сверлильный;
вертикально сверлильный;
радиально-сверлильный.

Наиболее часто для выполнения операций по сверлению отверстий используются вертикально-сверлильные станки, которые обеспечивают необходимую скорость обработки и точность.

Лист рессоры производится из металла обладающего высокой прочностью и для обработки требует выполнения специальной технологии и использования особо прочных свёрл.

Процесс сверления рессоры в домашних условиях разбивается на несколько операций:

На лист с помощью фломастера наносится точка, где будет производиться сверление и с помощью керна делается насечка.
Для того, чтобы сделать отверстие в рессоре необходимо использовать 3 сверла, имеющие разный диаметр, например, для отверстия 10 мм необходимо использовать сверла с диаметром – 3, 6, 10 мм, что значительно упрощает трудоемкость операции и снижает возможность перегрева. При сверлении необходимо периодически сверло и место на металле, где производится обработка необходимо смазывать машинным маслом, что позволяет снизить нагрузку и одновременно охладить соприкасающиеся рабочие поверхности.

При использовании электродрели необходимо подбирать модель имеющую мощность 1 — 1,2 кВт и оснащенную регулятором скорости вращения зажимного патрона. Рекомендуемые обороты, необходимые для сверления листа находятся в пределах 500 — 1000 об/мин. Для того, чтобы просверлить лист можно использовать также шруповерт имеющий низкую скорость вращения рабочего вала. Необходимо также прилагать умеренную силу при давлении на дрель при сверлении. В ходе рабочего процессе затупившиеся сверла необходимо своевременно затачивать, для снижения нагрева и ускорения сверления. Для облегчения заточки сверл лучше использовать специальное приспособление с обязательным соблюдением симметричности центральной части сверла. Нарушение центровки приводит к образованию отверстия большего диаметра, чем необходимо. Кромки должны быть обязательно одинакового размера. Угол заточки должен соответствовать 120°, что подходит для работы с большинством материалов.

Перед тем как просверлить лист необходимо в обязательном порядке произвести его жесткую фиксацию в зависимости от используемого оборудования с помощью тисков, струбцин или специальных зажимов.

Для снижения нагрузки на оборудование и инструмент можно использовать также метод сверления, когда лист рессоры предварительно нагревается. Для этого на лист рессоры наносится точная метка фломастером, где будет производиться сверление и с помощью керна делается насечка, далее лист рессоры нагревается с помощью газовой горелки докрасна и производится сверление отверстия требуемого диаметра. Для восстановления характеристик лист снова нагревается на горелке докрасна и охлаждается в ванне с маслом (закаливается).

Использование смазочных материалов

Для начала проводится обработка зоны сверления. На поверхность, где будет находиться отверстие, наносится небольшое количество смазывающего вещества.
Масло добавляется на режущую кромку. Для обработки каленой стали требуется небольшое количество вещества, но его время от времени нужно добавлять, так как при вращении инструмента оно разлетается.
Во время работы рекомендуется делать перерывы для остывания режущей поверхности и обрабатываемой поверхности.

Смазывание стали специальным маслом

Это связано с тем, что масло может снижать температуру режущей кромки.

Удлинитель для перового сверла.

Возникла проблема. Необходимо на даче сверлить брусовые стены перовым сверлом 22мм(под электрику). Толщина стены вместе с обшивкой 17-19см. Обычное перовое сверло позволяет сверлить на глубину примерно 13см. Необходим удлинитель. В продаже нигде в Москве найти не удалось. Многие продавцы и не знают что такие бывают. Вопрос: Возможно ли в качестве удлинителя перового сверла использовать удлинитель для бит? Одинаковые ли у них посадочные размеры.

есть разные перовые свёрла. Иные – прекрасно встают в адаптеры. Только такой адаптер, как на картинке, будет неудобен – он не удержит сверло при вынимании, сверло останется в стене. Нужен с фиксацией. Есть другие перовые свёрла, они вообще слишком свободно будут болтаться в адаптере 1/4″.

В Леруа-Мерлен продаются адаптеры-удлинители для перовых свёрел «Энкор». 59 рублей, длина – около 20 см.

.. а просто спиральным нельзя?? без всяких переходников.. Длина до 450.. есть ,есть и коротенькие типа.20см. Отлично проходят дерево..
