Подъемный кран своими руками

Обустройство лифта в частном доме самостоятельно

Проект подъемника Для монтажа подъемника может потребоваться помощь напарника, так как придется иметь дело с довольно тяжелыми предметами, да и поддержка для их крепления тоже потребуется.

Выполнять строительство следует в такой последовательности:

1. В соответствии с проектом нанести на пол, потолок и стены разметку. Перепроверить их точность, сопоставить горизонтали и вертикали.
2. Изготовить раму для движения грузовой кабины. Делается замкнутый контур, который жестко крепится на несущие конструкции здания. На раму закрепляются рельсы в качестве направляющих для роликов.
3. Собрать кабину. Используется швеллер для каркаса и арматурная решетка для пола. Сооружение оборудуется перилами и распашной дверью. Стены при необходимости закрываются стальной сеткой.
4. Установить несущую балку на раму. Затем прикрепить к ней силовые механизмы двигателя, редуктора, лебедки и муфты.
5. Соединить подъемное устройство и кабину. Присоединить трос и ленточный тормоз.
6. Проверить качество и надежность соединений, устранить кривизну и люфты.
7. Очистить металл от окалины и ржавчины. Обработать его средством против коррозии и покраска.
8. Подвести электричество. Сделать каналы для кабеля, закрепить монтажные коробки, пульты и выключатели.
9. Провести тестирование устройства на разных режимах работы, с максимальным грузом. Проверить срабатывание защиты при пропадании света и работоспособность устройства экстренного торможения.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Важно Обзор характеристик и цен на все популярные модели мини тракторов

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

• балка;
• стрела;
• опорные стойки;
• специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так.

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику.

может иметь грузоподъемность от 1 до 11 тонн.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник.

Это нужно сделать по двум причинам:

• заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
• стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

• Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
• Привариваем к верхним углам в торец, кронштейны с роликами.
• Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
• На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
• Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

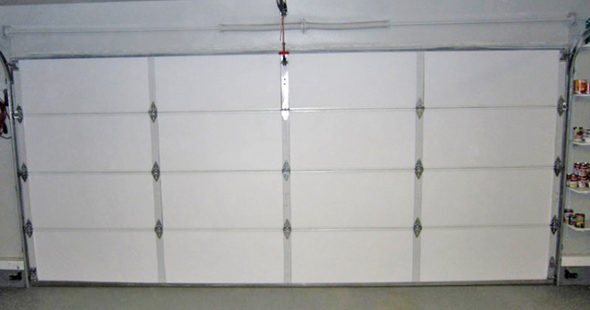

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Блочок для подъема груза своими руками — Металлы, оборудование, инструкции

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов.

Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому.

Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Подъемный кран своими руками

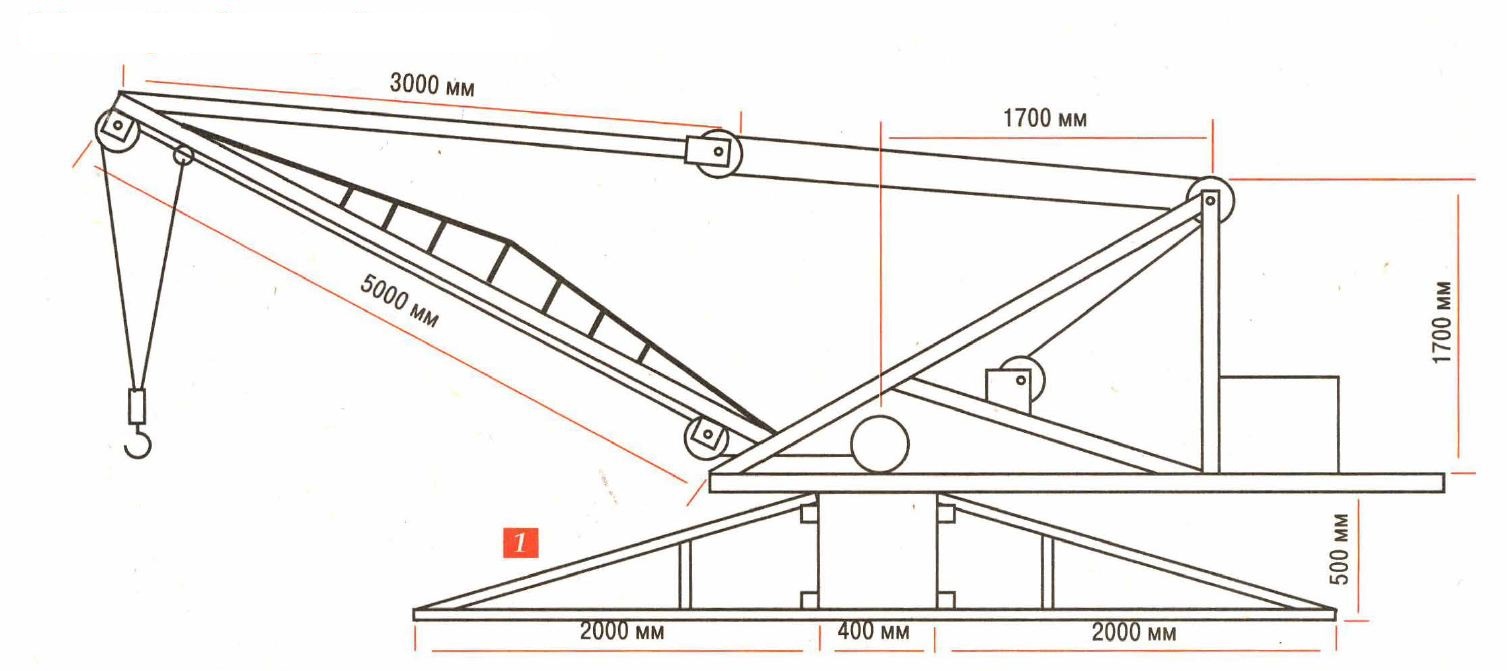

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов.

Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину.

Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

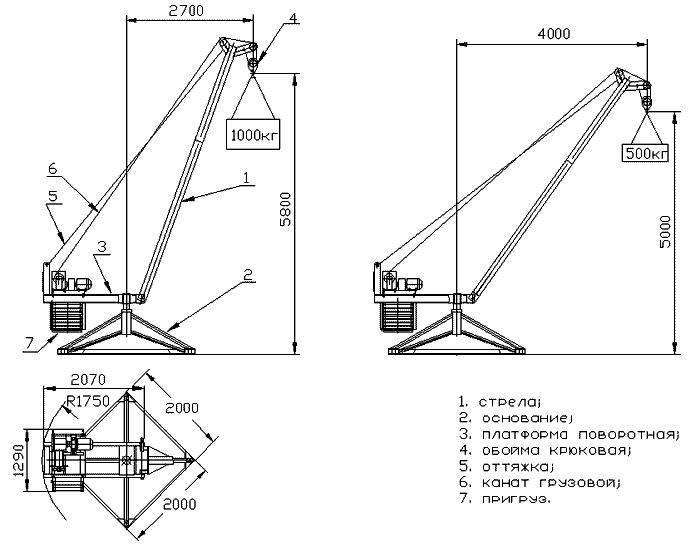

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес

Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять

Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

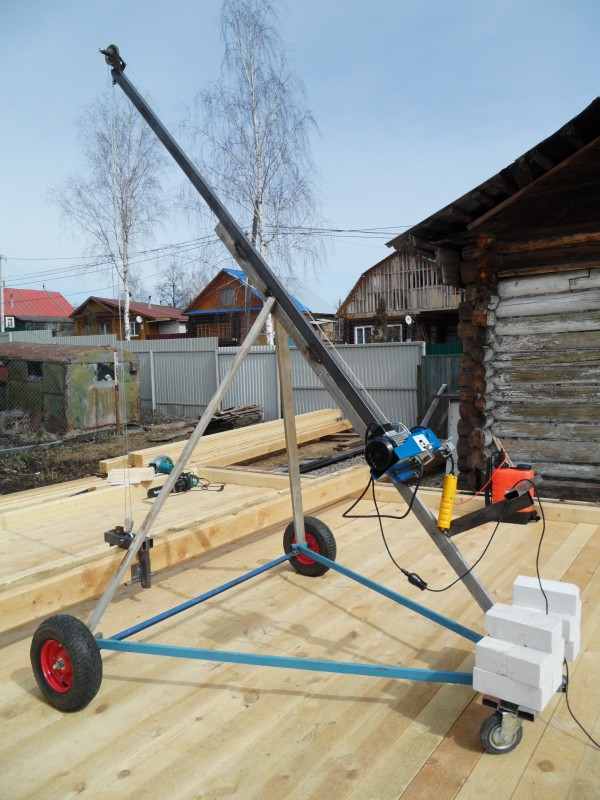

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Простейшие подъемные и транспортные механизмы на строительстве дачи и дома.

В процессе строительства очень часто приходится перемещать всевозможные грузы, строительные материалы, детали и т.д. Самые трудоемкие из этих перемещений — по вертикали. Например подъем кирпичей, ведер с раствором, блоков на строительные леса или на перекрытия второго этажа. Такие перемещения требуют больших физических и временных затрат.

Разумеется — самое простое решение — пригласить на стройку подъемный кран. Но это и дорого, и не всегда решает проблему. Так, много кирпичей на леса не поднимешь, они просто не выдержат. А поднимать по малу — с учетом стоимости работы крана и скорости укладки этого кирпича — кирпичная стенка станет попросту золотой.

Самый простой из них — блок. Как он выглядет знают все и я даже не привожу его фотографию, только схемы. Смысл блока — в изменении направления применения силы. Например для блока 1 на схеме (самый простой случай, именуемый неподвижным блоком), что бы поднять груз вверх, надо тянуть трос вниз. А это уже позволит использовать собственный вес рабочего для подъема груза. Например, можно сделать на тросе несколько петлей, тогда рабочий переступая по ним как по веревочной лестнице запросто поднимет вверх груз в 50-70 килограмм практически без усилий!

Блок 2 (на схеме, подвижный блок) имеет один конец троса закрепленным неподвижно и уже позволяет увеличить усилие в два раза, и рабочий используя такой блок уже сможет поднять груз в 100 килограммов. Недостаток тот, что и трос надо тянуть вверх. Но если сочетать блок 2 с блоком 1, то поднимаемый груз может достигать двойного веса рабочего, который опять теперь можно будет использовать!

Подобное сочетание нескольких блоков типа 1 и 2 называется полиспаст. Полиспаст дает выигрыш в силе равный количеству блоков. Т.е. что бы поднять груз весом в 1000 кг, имея полиспаст в 6 подвижных и 6 неподвижных блоков, потребуется усилие в всего 85 кг!

Полиспаст — устройство довольно сложное, поэтому зачастую используют блок с двумя шкивами разного диаметра или блок на толстой оси, которая служит вторым блоком.

Так блок типа 3 (на схеме) дает выигрыш в силе равный соотношению радиусов большого и малого блоков. Примерно так же устроен всем известный ворот в колодце. Вы помните, что бревно или труба, на которое наматывается цепь или веревка значительно меньше колеса (или радиуса ручки) с помощью которого ворот вращается. Это позволяет с легкостью поднимать из колодца полное ведро воды даже детям.

Блоки и полиспасты всех типов хороши в доступны. Однако у них есть один существенный недостаток — они перемещают грузы только по вертикали. Поэтому более ценным подъемно-транспортным механизмом следует признать так называемый журавль — коромысло.

Журавль представляет собой ни что иное как знаменитый рычаг Архимеда. Хотя известен он был куда как ранее Архимеда, еще в самом древнем Египте. С помощью журавлей рабочие Египта перекачивали воду Нила в каналы и арыки.

Прелесть журавля в его простоте, крайней дешевизне и очень высокой эффективности. Мне самому пришлось его использовать. Случилось так, что щебня в подвал засыпали значительно больше, чем требуется и необходимо было поднять лишнее. Как? Таскать ведрами по лестнице? Труд крайне непродуктивный, тяжелый и неблагодарный. Пришлось срочно сделать журавль из бросовых досок и жердины. Проще всего оказалось вывесить стрелу (коромысло) журавля на крепком тросе (для транспортировки автомобиля). Теперь подъем ведра со щебнем (более 20 кг!) занимал 2-3 секунды! (дольше было грузить).

Журавль так же использует вес самого рабочего. Кроме того, можно использовать противовесы, что также облегчает подъем тяжестей.

Но самое ценное качество — он еще и перемещает груз по горизонтали! В радиусе действия своей стрелы, разумеется. Поэтому иногда есть смысл использовать журавль не только для подъема, но и для того, что бы переместить груз с места на место.

Пригодится журавль и в том случае, если требуется поднять груз на достаточно большую высоту. В этом случае, стрелу журавля подвешивают достаточно высоко, а что бы рабочий внизу смог им оперировать — к комлю привязывают прочную веревку или небольшую жердь. На конец стрелы журавля устанавливают неподвижный блок с длинной веревкой. Это позволит 1 человеку совершенно свободно поднимать грузы, например, на второй этаж. И это вместо того, что бы таскать их по лестнице или мосткам.

Подобные простейшие подъемно — транспортные механизмы позволяют значительно ускорить и облегчить такелажные и строительные работы без особых дополнительных затрат на их организацию. Примените их на своем строительстве и вы почувствуете разницу!

Как собрать простой кран

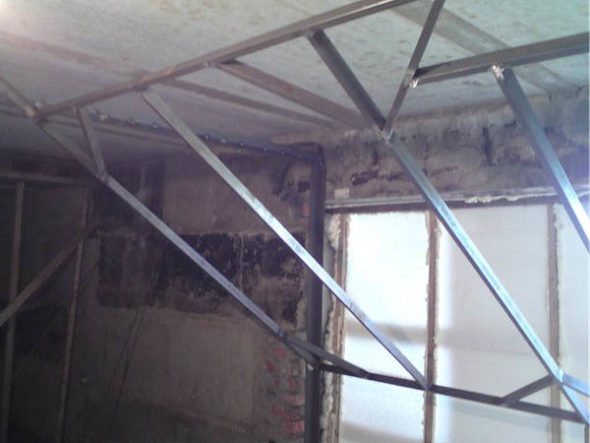

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Автоподъёмники для СТО и гаража

Чаще всего для оборудования станций технического обслуживания выбирают американского производителя, а для личного гаража могут подойти хорошие китайские подъёмники. Благодаря своей безопасности и надёжности, такие устройства хорошо себя проявили.

Для облегчения выполнения ремонтных работ могут использовать такие устройства:

1. Подъёмники четырёхстоечные. Подходят для выполнения серьёзного ремонта автомобилей или для работ по развалу схождения. Используются с целью выполнения обслуживания легковых и грузовых транспортных средств. У таких устройств один двигатель и один пульт управления. Благодаря тросам регулируется уровень подъёма стоек, поэтому такая конструкция считается универсальной.
2. Ножничный автоподъёмник используется на пунктах развала-схождения или на шиномонтажах, поскольку устройство мобильное и имеет гидравлический привод. Ножничный гаражный подъёмник актуален при выполнении ремонта кузова автомобиля.
3. Плунжерные подъёмники созданы согласно простой конструкции и не занимают много места в гараже, поскольку монтируются в пол. Они надёжны и долговечны, что отличает их от прочих конструкций. Стоимость такого устройства высокая, поэтому их использование ещё не набрало большой популярности.

При установке подъёмника всегда учитывается масса автомобиля. При весе автомобиля 1,2-4 тонны, отличным вариантом будет использование мини подъёмника. Грузоподъёмность такого устройства 4-4,5 тонны, этого хватит для легковых автомобилей и внедорожников.

Скорость подъёма-опускания около одной-двух минут. Высота электромеханического подъёмника около 2-х метров, но может быть до 3,5 метров.

Методы крепления верёвки к грузоподъёмному механизму

При разработке комплексных полиспастов, нередко нередки ситуации, когда троса соответственной длины для крепежа подвижного блока не оказывается рядом.

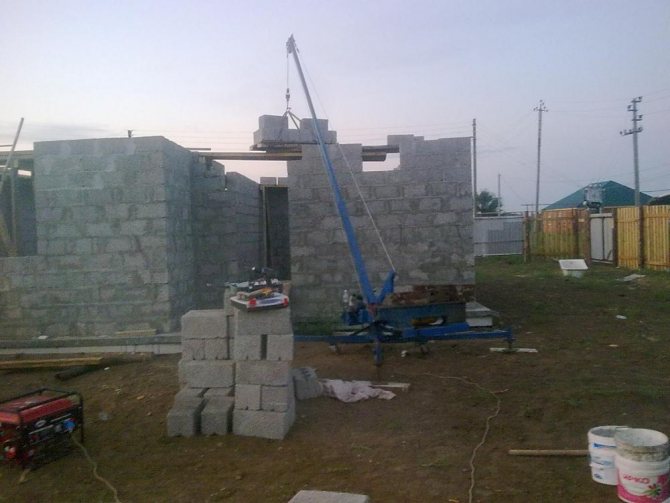

Кран для газобетонных блоков

Методы крепления троса при помощи такелажа общего назначения:

• С применением репшнура. При помощи самозатягивающегося узла репшнур привязывается к ключевому тросу. По мере поднятия груза, схватывающийся узел передвигается по ключевой верёвке, давая возможность таким образом расширить высоту подъёма груза.
• С применением зажимов. В случае применения стального троса – применять репшнур возможным не представляется, по этому приходится задействовать специализированные зажимы.

Кран консольный своими руками

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь https://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Далее зафиксируйте стрелу и натяните тросы растяжки. Собственно, все: кран консольный своими руками практически готов! Конечно, для его строительства требуется немало сил, денег и времени, но вскоре он полностью себя оправдает. Если все сделано правильно, то с помощью крана можно будет, например, заливать до двенадцати кубов бетонного раствора (при наличии нескольких помощников и пары бетономешалок). Удачи в работе!

stroy-dom.info

Классификация

Выделяют несколько разновидностей конструкции башенных кранов.

По типу башни

В зависимости от конструктивных особенностей башни, данные грузоподъемные машины могут быть:

• с поворотной. Она с закрепленной стрелой и противовесом вращается вокруг своей оси во всех направлениях;
• с неповоротной. Стрела и противовес закреплены на специальном шатре и вращаются вокруг основной опоры.

Типы кранов по конструкции башни

По типу стрелы

В зависимости от типа данного элемента башенные краны бывают:

• с подъемной стрелой. В конструкции крана присутствует оголовок, который дает возможность изменять угол наклона;
• с балочной стрелой. Она неподвижна, оснащена грузовой тележкой с грузозахватным механизмом.

Башенные краны по типу стрелы

По способу установки

В зависимости от способа монтажа на объекте выделяют несколько схем башенного крана:

Классификация башенных кранов по способу установки

• стационарный (приставной). Устанавливается в определенном месте без возможности перемещения по стройплощадке;
• передвижной. Машина может перемещаться сама или при помощи тягача по подкрановым путям.

Самоходные модели чаще всего оснащаются поворотной башней. Такая конструкция башенного крана стоит дешевле остальных, облегчает его монтаж на строительной площадке и транспортировку. Стационарные модели пользуются не меньшей популярностью из-за отличных показателей грузоподъемности.

Устройство башенного крана неподвижного типа позволяет увеличивать его высоту путем использования специальных механизмов наращивания. Такие машины устанавливаются вначале строительства и жестко закрепляются к зданию. Постепенно, по мере продвижения рабочего процесса, высоту спецтехники наращивают. Такие модели имеют большой вылет стреловой части – около 30–60 м. Это позволяет обслуживать значительную площадь на протяжении всего периода ведения строительства.

Классификация по типу ходового механизма

Башенные краны по типу ходового устройства

В зависимости от ходового устройства данная специализированная техника бывает:

• на рельсовом устройстве. Самые популярные из-за простоты эксплуатации и монтажа;
• автомобильные. Устанавливаются на шасси автомобиля, что обеспечивает технике мобильность;
• на шасси автомобильного типа. Монтируются на специально разработанное для данной модели шасси, имеет кабину;
• пневмоколесные. Для пневмоколёсного шасси характерно отсутствие кабины;
• гусеничные. Такие модели оснащены гусеничным ходовым механизмом;
• шагающие. Оснащаются особым ходовым механизмом шагающего вида.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов. Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Основные узлы подъемного крана фото

Конструкция самодельного подъемного крана будет в помощь тем, кто сам строит жилой дом, дачу или садовый домик.

Самодельный подъемный Кран облегчит монтировать фундамент, стены, перекрытия и другие элементы конструкции.С помощью такого консольного крана можно переносить груз на расстояние до 3 м, поднимать на высоту до 2 м и опускать на глубину 2,5 м. Механизм следует рассчитывать на монтаж конструкций весом до 300 кг.

Рис. 1. Схема подъемного крана, который можно сделать своими руками :

1 — блок, 2- стрела крапа, 3 — крановая тележка, 4- телескопическая стойка, 5 — спаренные уголки, 6 — блоки основания стрелы, 7-двутавровая балка, 8- подкосы, 9- лебедка перемещения крановой тележки, 10- грузовая рама, 11 — лебедка подъемного механизма, 12 — электрический привод лебедки, 13 — уголок стойки, 14,15 — болты М 16, 16- подъемный крюк в сборке с блоком.

Кран состоит из горизонтальной балки-стрелы (по ней движется крановая тележка) и вертикальных опорных стоек, выполненных из стальных труб, к которым прикреплены горизонтальные балки. Кран разборный, что позволяет передвигать его с места на место.Устройство стоек подъемного крана.Они выполнены из труб диаметром 140 мм. Высоту их можно увеличивать до 3 м с помощью телескопических входящих труб. Чтобы стойки не проваливались в грунт, к основанию приварены уголки. К верхней части опор приварена горизонтальная балка — два соединенных вместе уголка х 65 х 10 мм. К ней снизу крепится на четырех болтах горизонтальная направляющая — двутавровая балка № 20, имеющая размеры 200 x 100 x 5,2 мм, длиной 3000 мм, по которой движется крановая тележка.

Вторая пара опор для направляющей состоит из двух вертикальных труб, соединенных сверху и снизу. Для большей устойчивости к ним приварены две наклонные опоры, связывающие, в свою очередь, стойки с прямоугольной рамой. Последняя препятствует опрокидыванию крана, так как служит основанием для укладывания мешков с песком или бетонных блоков.

Важная особенность консольного крана — его управление. Тем, кто будет его строить и эксплуатировать, необходимо знать: кран имеет подъемное и передвижное устройство. При необходимости любую деталь можно опустить ниже нулевой отметки (в котлован или траншею). Вся система тросов и блоков подъемного устройства приводится в действие электродвигателем. Тележку перемещают ручной лебедкой с помощью троса. Один конец его закрепляется на тележке, затем через блок трос подходит к барабану, делает пять витков и, вновь пропущенный через блоки у основания и у конца стрелы, закрепляется на крановой тележке.

Крюк поднимается тросом, закрепленным одним концом на лебедке н проходящим последовательно блоки основания, стрелы и крановой тележки; затем трос опускается вниз, образует петлю, на которую подвешен блок с крюком, и через блок крановой тележки закрепляется на конце стрелы.

Рис. 2. Схема механизма подъема и перемещения груза:

1- блок конца стрелы, 2- шпилька крепления троса на крановой тележке, 3 -блоки основания стрелы механизма перемещения крановой тележки, 4 — трос, перемещающий крановой тележки, 5 — барабан, 6 — лебедка подъемного механизма, 7 — блок основания стрелы подъемного механизма, 8 — блоки краповой тележки, 9 — блок крюка, 10- узел закрепления подъемного троса.

Для подъемного устройства привод может осуществляться и обычной ручной лебедкой, что обеспечит крану полную автономию.

Перед тем как приступать к работе, следует тщательно проверить прочность узлов н опор. Стоять под стрелой не разрешается — это основное правило техники безопасности на любой стройке.

Мы надеемся, что найдутся фермеры н садоводы, которые, чтобы облегчить свой труд, построят кран. Может быть и не такой. Но похожий. Главное, чтобы он помогал в работе.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Вариант №7. Винтовой домкрат своими руками

Данная конструкция состоит из следующих элементов:

• винтовой механизм;
• основание;
• упор;
• плечи – 2 шт.

Конструкция винтового домкрата

Домкрат собирается на основе из листа стали с площадью сечение 2,63 см кв. По углам просверлены 4 отверстия, необходимые для установки крепежных элементов, посредством которых будет фиксироваться основа.

Вал вращения выполняется из металлических прутков диаметром не более 12 мм. На одном конце элемента должен быть фиксатор (с возможностью крепления штифта), а на другом – резьба.

Изготовление винтового домкрата

Последней изготавливается ось, благодаря которой плечи – нижнее и верхнее – будут вращаться. По бокам дополнительно ставятся штифты, имеющие плоские цилиндрические головки. Элементы крепятся при помощи шплинтов. Последний этап – это установка фиксатора.

Пример использования винтового домкрата

Подъемный мини-кран: основные этапы работ

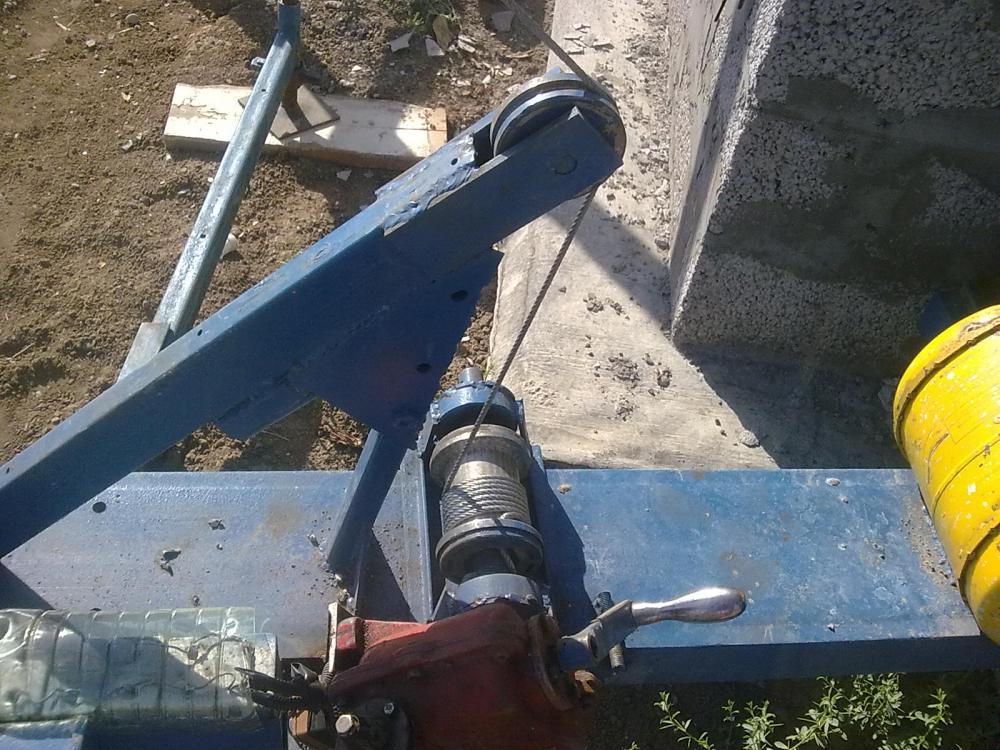

В качестве основания для самодельного домашнего мини-крана можно использовать толстую стальную пластину, сваренную буквой «Г». На одной стороне будет крепиться редукторный блок, а на другой — стальная катушка для наматывания троса (ее диаметр напрямую зависит от длины троса).

Чтобы соединить между собой валы катушки и редуктора, потребуется изготовить парочку переходников разных диаметров. Также можно использовать кусок стальной трубы с двумя отверстиями, в которые вкручены болты. Но переходники все-таки надежнее.

Когда основные элементы конструкции собраны и закреплены, останется изготовить только поворотный механизм и стрелу мини-крана, на конце которой нужно закрепить шкив для стального троса. Затем зачищаем сварочные швы, обрабатываем поверхность шлифовальным диском и красим.

Многие люди интересуются, как изготовить конструкцию подъемного крана своими руками. Такое устройство может помочь при постройке дома, подсобных помещений, необходимых в хозяйстве, зернохранилища и склада для кормов.

Ролики и их крепление

Для гладкого скольжения тележки ее следует оснастить четырьмя роликовыми колесами, установленными по бокам в 20–25 см от углов. Приобретайте ролики с необслуживаемым подшипником и односторонней стальной осью длиной не менее 20 мм. Вместо стандартных роликов могут быть использованы шариковые подшипники с закрытым сепаратором и шириной обоймы не менее 25 мм либо колеса от старых роликовых коньков.

Ось ролика нужно извлечь и просверлить под ее диаметр отверстие в центре пластины 40х80 мм. Вставив ось в отверстие, установите ее строго перпендикулярно пластине и приварите, затем проделайте в углах четыре отверстия под болт М8.
