Соединение двух и более неметаллических или металлических материалов и веществ посредством присаживаемого металла, называется пайка. Мы предлагаем рассмотреть, что такое флюс для пайки, как его можно изготовить своими руками, а также рассмотрим характеристики, и как сделать припой для меди, серебра, олова, нержавейки.

Пайка и её особенности

Чтобы получить действительно качественное соединение нужно выдержать специальную температуру в зоне шва. В среднем этот показатель варьируется в пределах 50-100 градусов.

Также учитывается то, что температурный порог необходимый для того, чтобы расплавился припой, значительно выше, чем просто для плавления обрабатываемого металла.

Положительные качества пайки:

полная герметичность соединенных деталей;
высокая прочность соединений;
значительная экономия времени и затрачиваемых сил, в сравнении со сварочными процессами;
на местах спайки образуется специальный слой-пленка, которая противостоит коррозии и окислению металлов.

Виды припоя

Припои – это достаточно специфический ряд веществ, которые должны соответствовать следующим условиям:

Высокие показатели теплопроводности и электропроводности;
Хорошая прочность и высокий коэффициент растяжения;
Коррозионная стойкость;
Преобразование в жидкую среду при воздействии температуры сварки;
Контрастная величина остывания металла пайки и кристаллизации припоя.

Данные вещества варьируются в зависимости от температуры процесса паяния, и бывают мягкие и твердые.

Таблица флюсов

Пайка мягкими припоями

Пайка мягкими припоями может осуществляться только до температуры ниже, чем 400 градусов по Цельсию.

Эти вещества позволяют обеспечить образование действительно прочного и одновременно мягкого шва, который не только будет отличаться относительной гибкостью но и хорошими показателями стойкости к коррозии и физическим воздействиям.

Подготовка изделий

Качество подготовки поверхности детали к лужению определяет прочность ее сцепления с покрытием. Метод подготовки зависит от состояния поверхности.

Обработка щетками. Этот метод используется, если на поверхности изделия есть окалина или сильные загрязнения. Перед обработкой изделие рекомендуется тщательно вымыть. Для лучшего эффекта можно использовать абразивное вещество: песок, известь, пемзу.
Шлифование. Так подготавливаются поверхности, имеющие неровности. При шлифовании можно воспользоваться абразивным кругом или наждачной бумагой.
Химическое обезжиривание. Проводится специальными растворами: 5-10 % раствор едкого натра, 10-15 % раствор углекислого натрия; 10-15 % раствор фосфорнокислого натрия. Их необходимо подогреть до 60-80 градусов. Могут использоваться растворители жира: венская известь, бензин, керосин. При использовании бензина и керосина следует учитывать, что они взрыво- и пожароопасные.После удаления жира изделия следует промыть водой. Определить, удален жир с поверхности или нет, можно визуально. Если вода равномерно растекается по поверхности изделия, а не собирается на ней каплями, то поверхность обезжирена.
Травление. Этим методом подготавливаются изделия из железа, меди, латуни. Травление происходит подогретым 20-30 % раствором H2SO4 (серная кислота). Продолжительность травления 20-30 мин. Затем поверхность изделий промывается холодной водой, протирается влажным песком, промывается горячей водой с температурой 80-100 °С.

После подготовки можно проводить лужение деталей.

Подготовка изделий

Чем чище будет поверхность металла, тем прочнее к ней прикрепится припой. Поэтому в зависимости от требований к самой заготовке используются разные способы подготовки к лужению металла.

Первый способ – это очистка поверхности металла щетками. Обычно таким инструментом снимается окалина и ржавчина. Сначала изделие промывается водой, а затем щеткой вычищается. Нередко на этой стадии применяют известь, песок, пемзу.

Следующий способ подготовки к лужению заключается в шлифовании металла шкурками и дисками. Этот этап является доработкой изделия, то есть, доведение его поверхности до максимальной ровности.

Применяют обезжиривание с помощью натриевых составов: едкий натр – 10-15%, фосфорнокислый натрий – 10-15%, углекислый натрий – 10-15%-ный раствор. Добавим, что химические растворы перед использованием надо нагреть до 50-80С.

Применяют также травление. Для этого используют серную кислоту.

Зачем лудить провода

Многие люди не совсем понимают, зачем все это вообще нужно делать. А дело в том, что на воздухе медь начинает процесс окисления, соответственно это приводит к ухудшению контакта между проводами. Если этот контакт оказывается слишком слабым, то он начинает перегреваться, поэтому может произойти возгорание проводки. Чтобы этого избежать, необходимо лудить все зачищенные жилы, тем более что сделать все это совсем не сложно.

Также лужение вы сможете использовать во время соединения светодиодной ленты пайкой. В этой случае она станет более надежной, со временем контакты не отпадут и будут долгое время радовать вас красивым светом в комнате.

§ 97. ЛУЖЕНИЕ. Инструменты и приспособления, применяемые при лужении. Приемы лужения.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>>

Лужение. Лужением называется процесс покрытия поверхностей изделий тонким слоем расплавленного олова или сплава олова со свинцом.

Металл, наносимый на поверхность изделия, называется полудой.

Лужение чаще всего выполняется при подготовке деталей к паянию, а также для предохранения изделий от ржавления (коррозии). Иногда лужение производится для специальных целей, например перед заливкой подшипников.

В качестве полуд применяется чистое олово, а для неответственных деталей олово иногда заменяют более дешевым сплавом, состоящим из 5 частей олова и 3 частей свинца. Сплавы (оловянно-свинцовые) нельзя применять при лужении посуды для пищи.

Лудят двумя способами: натиранием (большие изделия) и погружением (небольшие изделия) в расплавленную полуду.

Процесс лужения состоит из трех основных операций: подготовки поверхности, приготовления полуды и лужения.

Подготовка поверхности к лужению. Поверхность, подлежащая лужению, должна быть тщательно очищена от грязи, окалины, жиров и т. д. Очистка поверхности изделия производится до металлического блеска при помощи шабера, напильника, наждачной бумаги, кордовых щеток и т. д. Большие поверхности для облегчения работы травят разбавленной соляной или серной кислотой.

Обезжиривают и удаляют окисную пленку с поверхности изделия промывкой (протравливанием) в водном растворе соляной кислоты. Затем поверхность промывают чистой водой и протирают насухо. В целях предохранения очищенной поверхности от окисления ее смазывают хлористым цинком и сверху посыпают порошком нашатыря.

При выполнении травления и нейтрализации следует работать в резиновых перчатках, фартуке и защитных очках во избежание ожогов и порчи одежды.

Инструменты и приспособления, применяемые при лужении. При лужении пользуются различными инструментами и приспособлениями, например шаберами различных размеров и форм для очистки поверхностей деталей от ржавчины; паяльной лампой для нагревания деталей небольшого размера; щеткой для очистки поверхностей изделий от грязи; кистью (волосяной) для смачивания деталей кислотой; клещами для поддерживания горячих деталей.

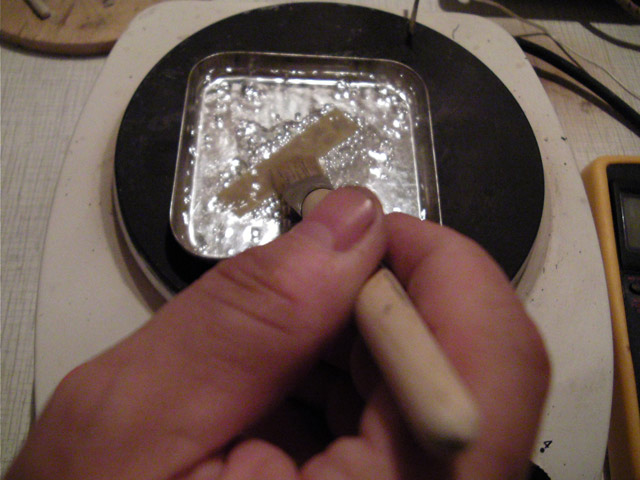

Приемы лужения. Лужение методом погружения в расплавленную полуду заключается в том, что подготовленную к лужению деталь сначала погружают в лудильную ванну с хлористым цинком. Затем клещами вынимают изделие из ванны и, не удаляя хлористый цинк с поверхности, погружают в ванну с расплавленным оловом (рис. 179, а).

Рис. 179. Лужение деталей:

а — облуживание детали погружением в ванну с оловом, б — нагрев детали для облуживания, в — облуживание нагретой детали путем растирания олова

В ванне необходимо держать изделие до полного прогрева (270-300°), после чего его вынимают из ванны, встряхивают для удаления излишнего слоя полуды. Когда изделие остынет, его промывают в воле или растворе извести для удаления хлористого цинка. Затем сушат в чистых древесных опилках.

Лужение методом натирания производится после предварительной подготовки изделия (очистки, промывки, травления).

Изделие нагревается медленно и равномерно на древесном угле (рис. 179, б) до температуры 225-250°, затем на нагретую поверхность насыпают припой и, после того как он начнет плавиться, его быстро растирают щеткой или чистой холщовой тряпкой (рис. 179, в) по всей поверхности, удаляя излишний слой полуды.

Если из-за плохой очистки детали олово в каком-либо месте не пристало, это место снова зачищают напильником иди шабером, подогревают, наносят олово и протирают тряпкой или паклей.

Когда изделие остынет, его протирают смоченным песком, промывают водой и сушат.

Во время выполнения операций лужения нельзя вдыхать пары кислоты и нашатыря; горячие детали следует брать клещами; необходимо при погружении деталей пользоваться рукавицами; нужно остерегаться попадания кислоты на тело или одежду.

Перейти вверх к навигации

Зачем лудить провода

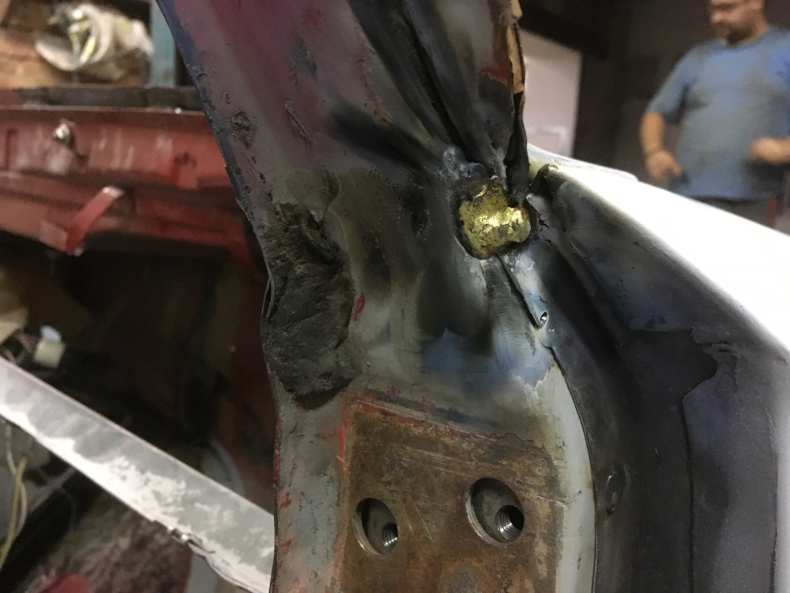

Материалы для лужения кузова автомобиля

Лужение из-за навыковых запросов и требований к материалам является относительно дорогим делом, в то же время отлично совместимо с современными технологиями.

Мягкий припой — оловянные составы для лужения содержат только 25-30% олова, остальное свинец. Оловянные припои для обогревателей, электриков или сантехников слишком твердые и поэтому не подходят.

Они плохо работают даже на горизонтальных поверхностях. Жесткость припоя мы можем узнать по тому, что брусок мягкий при изгибе. Если мы слышим треск, значит, припой твердый, поэтому не годится.

Жестяная лопатка должна быть деревянной (бук, дуб или бамбук). Форма шпателя определяется целью его использования.

Для грубой растирки используйте широкий прямой шпатель, форма которого соответствует радиусу шпателя.
Используйте тонкие шпатели, чтобы прогладить очень широкий уровень шпателя или шпатель в форме утюга и для более тонкого сглаживания.
Точное и идеальное нанесение припоя на поверхность наиболее оптимальным слоем избавит вас от последующей работы по шлифовке лишнего слоя олова.
При необходимости можно купить кельмы, но собственное производство обойдется дешевле.

Средство для пропитки стяжки. Чтобы олово не прилипало к кельме во время работы, необходимо ее обработать веществом, препятствующим прилипанию жести к дереву.

Купленные кельмы уже обработаны, но обработку необходимо повторить. Масло можно использовать любое, кроме трансмиссионного (пахнет), хорошо работает парафин, но лучше всего сырой пчелиный воск.

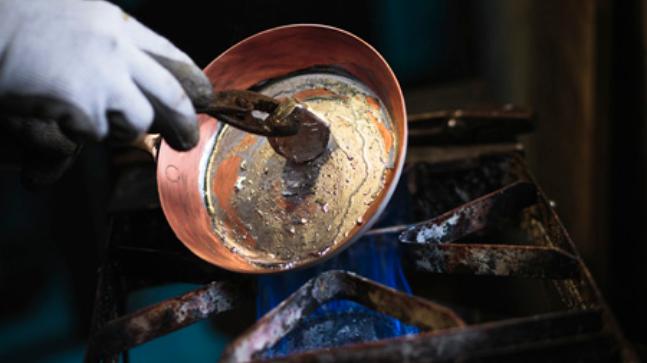

Технология лужения самовара пищевым оловом в домашних условиях

Технология лужения самовара пищевым оловом в домашних условиях.

Как известно, подлинные вещи редко можно встретить в хорошем состоянии, поэтому, прежде чем использовать, их почти всегда необходимо отреставрировать. Однако, грамотно отреставрировать какой-нибудь раритет зачастую оказывается намного сложнее, чем просто изготовить его реплику. Тем более, что малейшая неточность может нанести непоправимый вред уникальному предмету, стоящему зачастую немалых денег.

В отличие от стекла или керамики, металлическая посуда (особенно медная и железная) имеет один существенный недостаток. Под действием воздуха и пищевых продуктов её поверхность быстро окисляется и покрывается небезопасной для организма человека оксидной плёнкой. Во избежание этого, поверхность такой посуды, соприкасающаяся с едой, обычно покрывается другим металлом, лучше противостоящим внешнему воздействию.

Чаще всего для этой цели используется олово, на которое воздух и влага влияют весьма мало, а слабые растительные кислоты, жиры и прочие составные части пищевых продуктов совсем не действуют. Покрытие металлической поверхности тонким слоем олова называется лужением , а сам слой олова – полудой .

В принципе, технология лужения самовара очень проста и не требует больших затрат средств и особых навыков, но если вы вдруг задумаете полудить старый медный самовар, котелок или кружку, то с удивлением обнаружите, что вряд ли кто-нибудь сможет оказать вам в этом практическую помощь. Маленькие ремесленные мастерские и цыгане на рынках с их неизменным «лужу, паяю», похоже, навсегда ушли в прошлое, поэтому, если поблизости нет завода по выпуску консервной жести, то, скорей всего, вам придётся рассчитывать на собственные силы.

В специальной литературе можно найти описание до десятка различных способов лужения, но большинство из них не применимы в обычных условиях, так как достаточно трудоёмки и требуют специального оборудования или сложных реактивов. Вряд ли имеет смысл все их здесь приводить, поэтому ограничимся самым простым и доступным способом.

Для него понадобятся кусок чистого пищевого олова, наждачная бумага, паяльная кислота или нашатырный спирт, пакля, газовая или электрическая плита и, наконец, объект нашего эксперимента – медный или латунный самовар.

Сам способ сводится к следующему. Внутреннюю поверхность посуды при помощи наждачной бумаги (песка или золы) очищают от грязи и окислов, промывают водой и натирают паяльной кислотой (либо нашатырным спиртом). Затем посуду разогревают на плите, расплавляют в ней немного олова и тщательно растирают его паклей, наводя вчерне слой полуды на всю поверхность. Потом подогревают вторично и следующим растиранием окончательно выравнивают и уплотняют наведенный слой олова. Эту операцию повторяют до тех пор, пока вся поверхность посуды не покроется ровным и плотным слоем полуды.

Следует обратить внимание, что при лужении самовара необходимо употреблять по возможности чистое олово, не содержащее в себе вредных для здоровья примесей, таких как свинец, цинк и др. Вместе с тем, полуда, содержащая свинец, гораздо дешевле, её легко найти, и она более надёжно защищает поверхность металла от окисления

Поэтому в некоторых случаях, когда ядовитость примесей не имеет особого значения, некоторая прибавка свинца к олову вполне допустима. Так же не забудьте покрыть пищевым оловом внутреннюю поверхность крышки самовара и все болты прикрученных ручек и заглушек , соприкасающихся с водой внутри самовара.

В целом, при известном навыке, описанная технология позволяет добиться вполне приемлемого качества лужения и делает старую посуду пригодной к дальнейшему использованию.

Подготовительные работы

Перед тем, как спаять провода, необходимо выполнить ряд подготовительных работ:

На соединяемых жилах срежьте изоляционный слой на 40-50 мм.
Теперь необходимо зачистить оголённые участки от окисной плёнки. Это можно сделать с помощью наждачной мелкозернистой бумаги. Жилы проводов надо зачистить до блеска.
Перед тем, как паять медные жилы, выполняют их лужение. Нагрейте паяльник до температуры плавления канифоли. Как это узнать? Просто прикоснитесь инструментом к канифоли, она начнёт активно плавиться. Оголённый участок погрузите в канифольную смолу. Возьмите жалом немного припойного сплава и проведите по проводу. Чтобы сделать процесс равномернее и быстрее, немного проворачивайте провод. Жила из меди после лужения станет не красной, а серебристой. Проделайте то же самое со всеми проводами, которые надо будет спаивать.
Залуженные провода соедините в скрутку.

Как выполнять лужение проводов показано в этом видео:

Теперь всё готово к самому процессу пайки.

Как облудить подшипник оловом (видео)

Не имеет значения, какая конструкция у металлического изделия (провод или подшипник). Достаточно часто, корректная работа данных изделий зависит от качества соединения и материалов, которыми оно обработано.

В современном доме, наполненном техникой, часто встречаются простые поломки, которые при должном умении легко устранить самостоятельно. Чаще всего встречается такая поломка, как разъединение контактов и разрыв проводов. В домашних условиях с такой проблемой можно справиться при помощи обыкновенного паяльника.

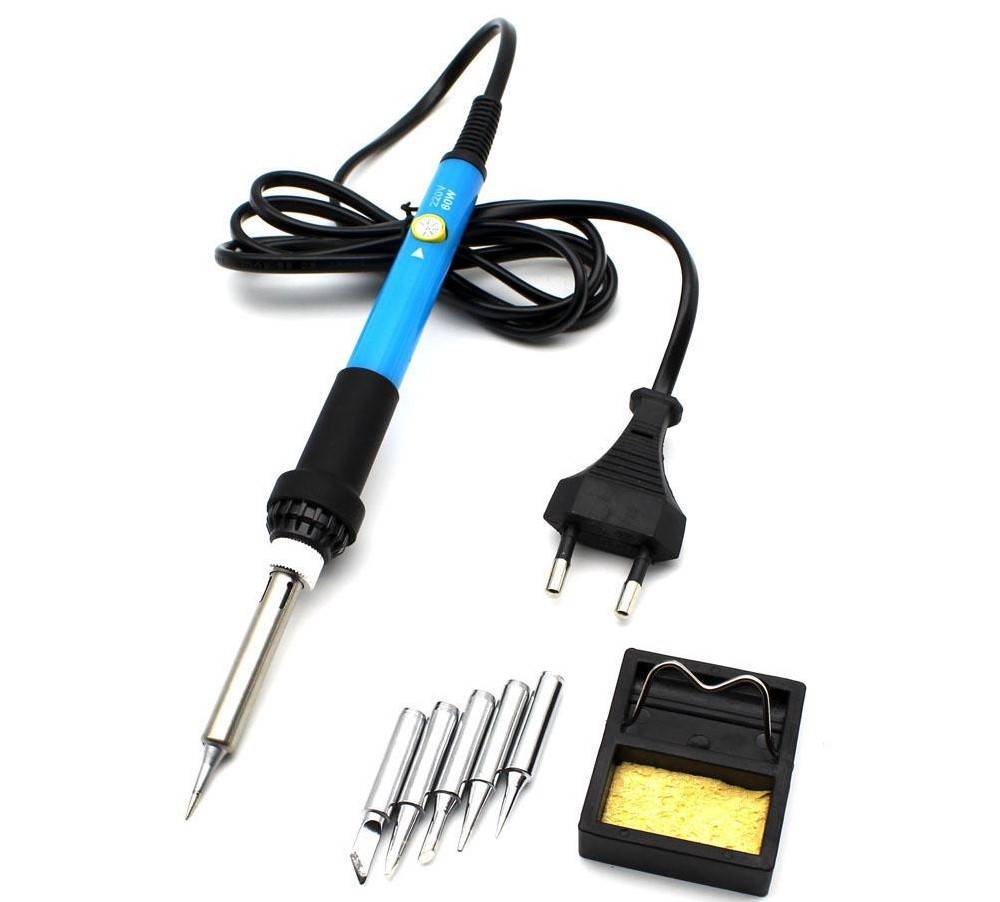

На множестве сайтов есть инструкции, как правильно выбрать паяльник и самостоятельно паять, как подобрать припой и флюс. Но в большинстве своем в инструкциях опускается такой важный вопрос как правильно залудить паяльник.

Если неправильно подготовить инструмент к работе, то результаты стараний будут совершенно некачественными, а контакты в приборе – ненадежными.

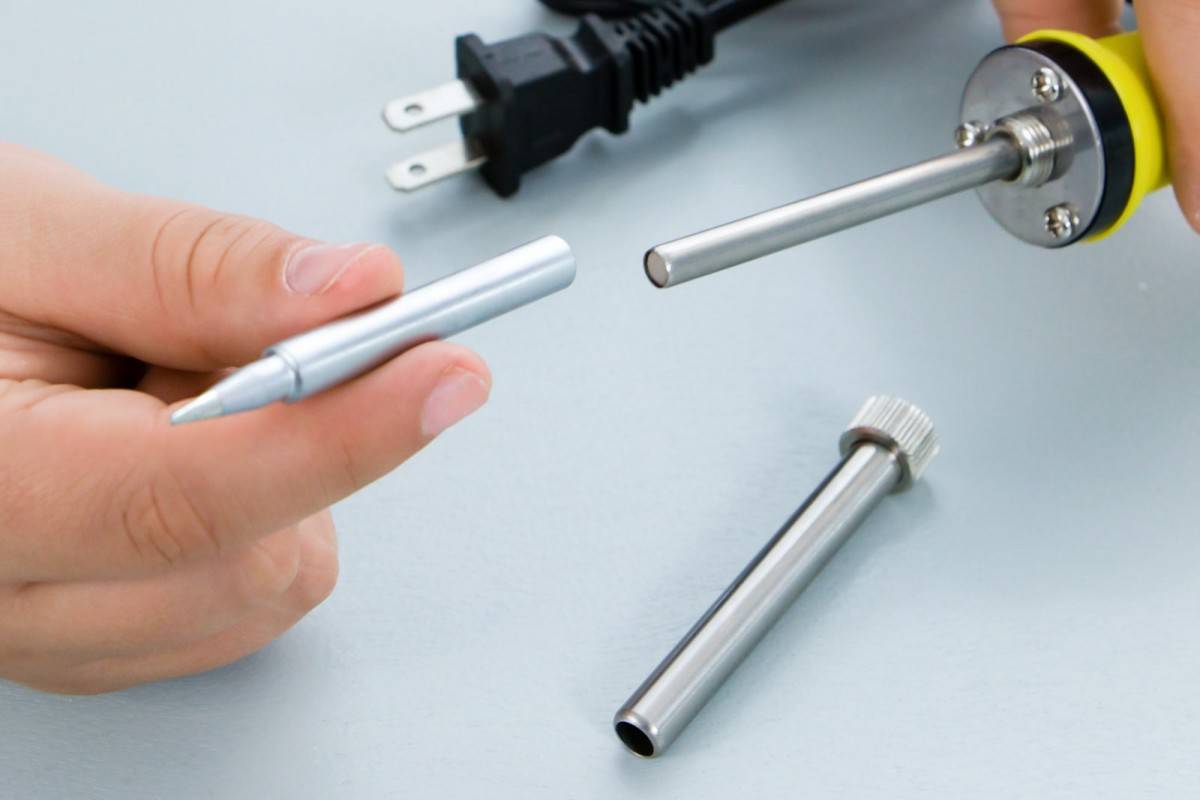

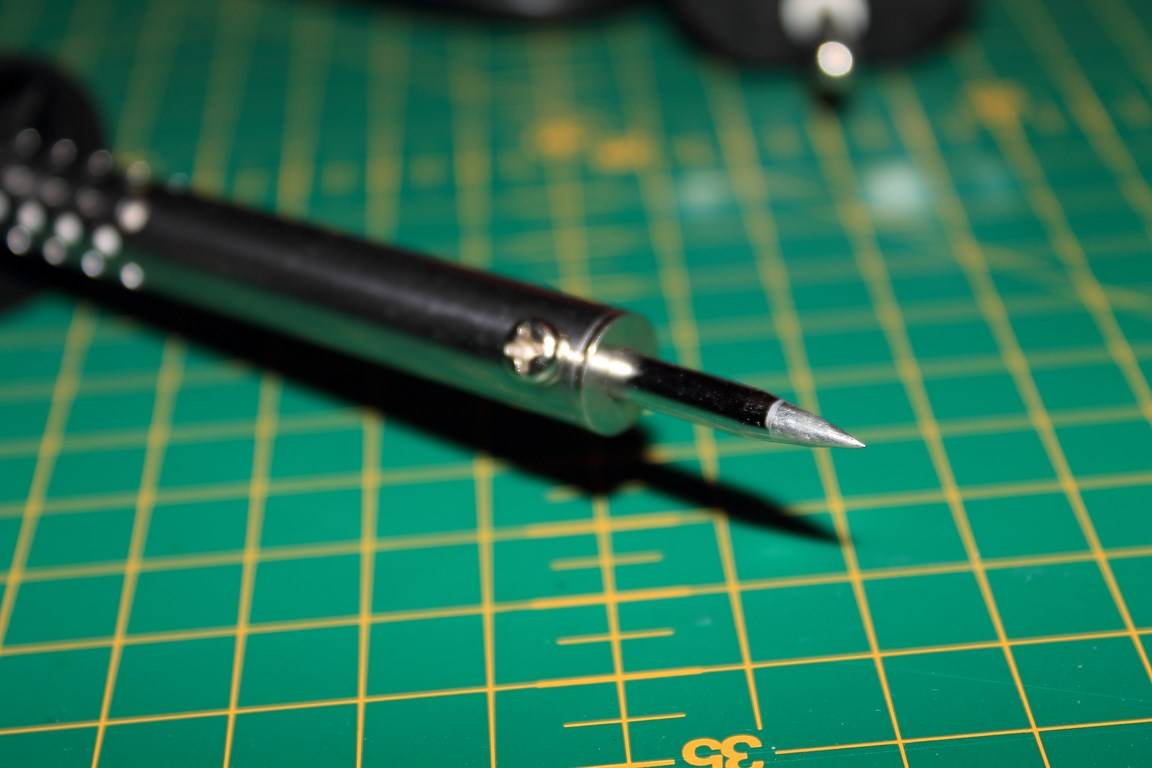

На метод лужения в основном влияет материал, из которого изготавливается непосредственно жало паяльника.

Не обгораемые наконечники

Гораздо лучшие характеристики имеют необгораемые жала. Они тоже выполнены из медных сплавов, но имеют специальное защитное покрытие из никеля или серебра.

Сталь

В редких случаях можно встретить паяльники с жалом, выполненным из стали. Этот материал гораздо более долговечный и прочный по сравнению с медью, но обладает очень плохой теплопроводностью. Это обуславливает весьма малую популярность паяльников со стальными наконечниками.

Керамика

В последнее время все больше набирают популярность паяльники с жалами, изготовленными из керамики. Они обладают завидной теплопроводностью, не покрываются окислами и как следствие, не требуют лужения.

Также благодаря своей плотности, керамический наконечник может быть весьма тонким, что как нельзя лучше подходит для работы с мелкими радиодеталями и создания авторской бижутерии.

Составные наконечники

В продаже можно встретить жала, сделанные сразу из нескольких металлов. При создании таких деталей учитываются все плюсы и минусы каждого из используемых металлов, чтобы полностью отразить его достоинства и нивелировать недостатки.

Лужение и пайка

Лужение поверхности позволяет выполнить пайку и существенно упростить данный процесс. Для выполнения работ необходимо подготовить следующие инструменты:

Горелка или другой источник огня.

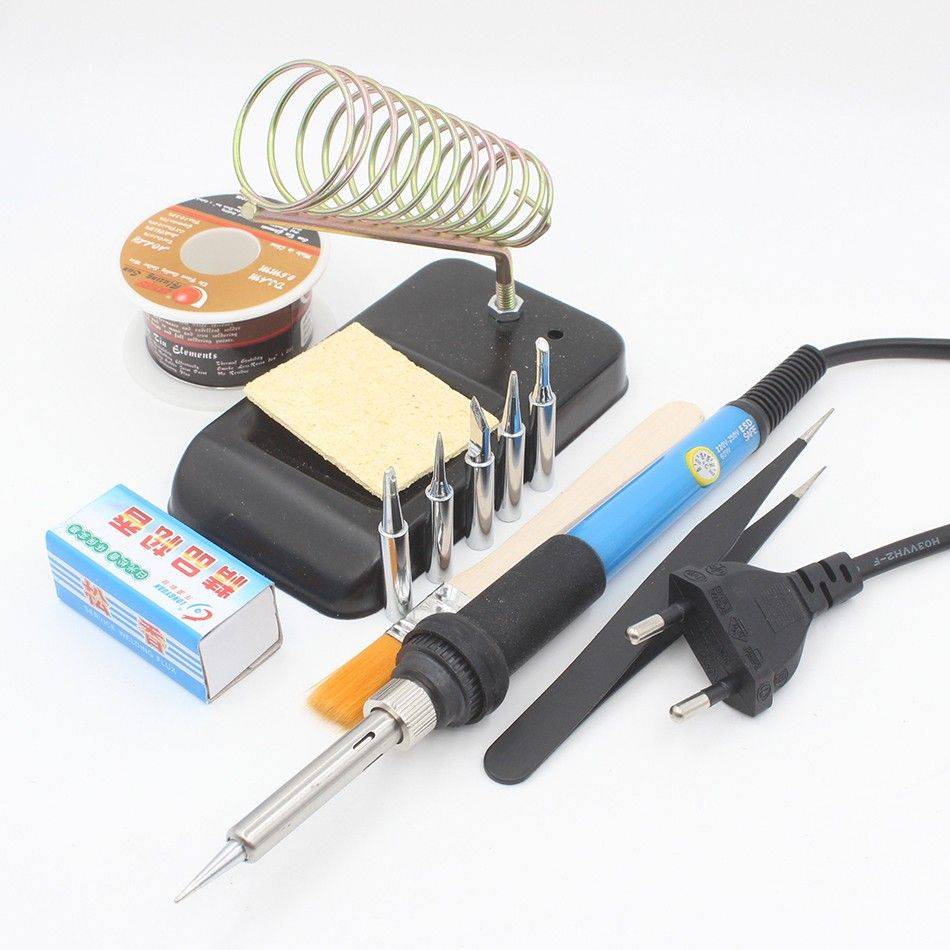

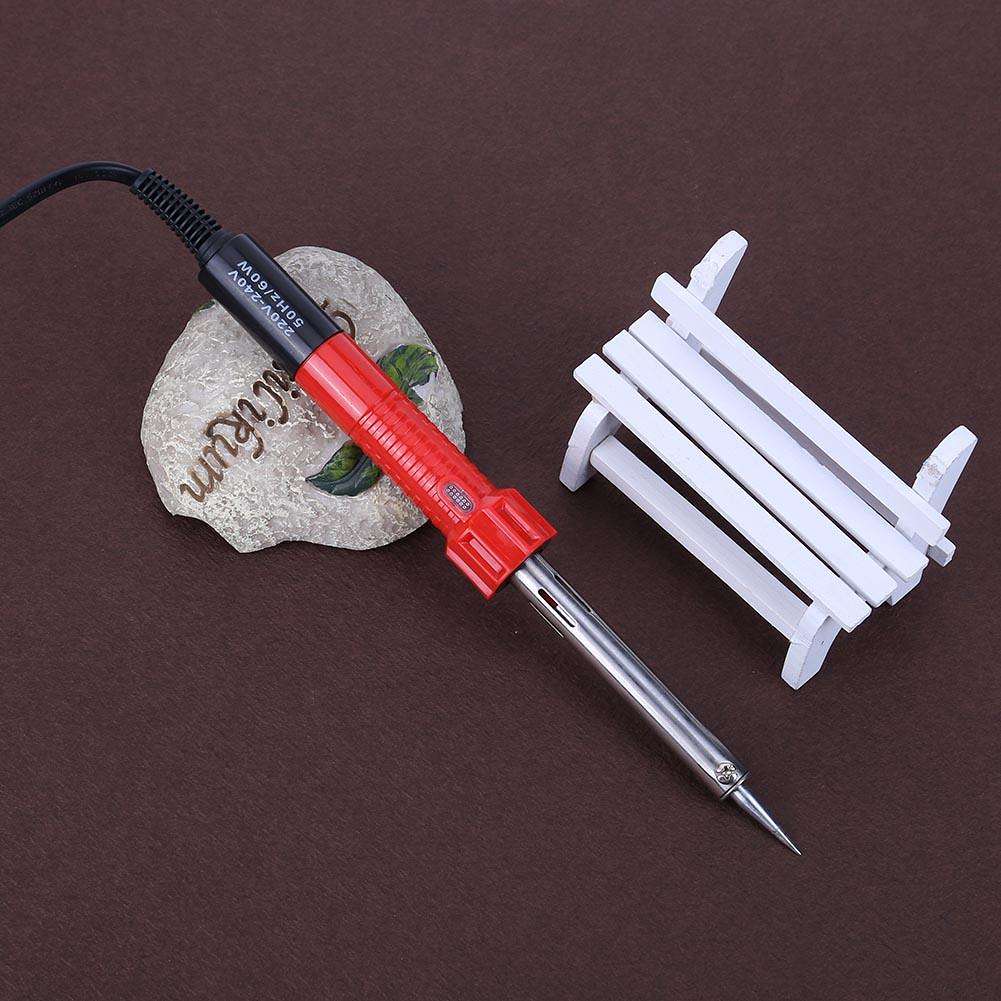

Паяльник.
Расходные материалы.

Расходными материалами для выполнения работ является флюс, припой и канифоль. Лужение паяльником выполняют путем расплавления припоя горячим наконечником инструмента. Благодаря физическим свойствам олова для этого не требуется интенсивной обработки. Под действием температуры припой становится жидким, стекая на рабочую поверхность, образуя паяльную ванну. Распространение рабочего состава регулируется движением паяльника.

После использования всего состава рабочую плоскость протирают ветошью. Это необходимо сделать сразу же, пока поверхность еще горячая. Данная процедура поможет равномерно распределить состав.

Области и особенности применения

Токсичность и вред хлорного олова стали причиной отказа от него работников медицины. Однако, кроме этой сферы, вещество используют в пищевой и промышленной областях. Хотя, следует отметить, что многие страны уже отказались от применения данного вещества для изготовления продуктов питания.

Пищевая промышленность

В пищевой промышленности хлорид олова используется достаточно давно. В международных стандартах его маркируют кодом Е512. Данная добавка выступает в качестве стабилизатора и эмульгатора. Часто используется для придания кондитерским изделиям устойчивой формы и увеличения сроков их хранения.

Хлорид олова также добавляют в соусы, т.к. он способен соединить и удержать вместе, добавляемые в них ингредиенты, например жиры и воду. Ниже представлен список продуктов, в которых может присутствовать хлорид олова (Е512):

выпечка длительного хранения, например, кексы, круасаны или рулеты в упаковках;
консервная продукция;
джемы, конфитюры и желе;
соусы, такие как майонез и подобные ему.

Хлорное олово используют в консервах Несмотря на то, что в большинстве стран, в том числе и в России, использование добавки Е512 запрещено, она может присутствовать в продуктах из других государств. Например, в импортируемых дешевых товарах из стран Южной Америки, Китая, Индонезии, Малайзии на этикетках не всегда пишут реальный состав продуктов. Поэтому, покупая китайские рыбные консервы или аргентинский майонез, есть высокий риск «полакомиться», хоть и малой, но дозой хлорида олова, который весьма вреден для здоровья.

Другие сферы применения

Вторыми в списке тех, кто активно использует в своих целях хлорид олова, являются химическая и легкая промышленность. Вещество применяется для:

производства стекла и керамики;
отбеливания соли и сахара;
обработки и окраски тканей из шелка и синтетики;
изготовления мыла и косметических отдушек;
при производстве лаков и красок.

Кроме этого из хлорида олова получают пропитку для обивочных тканей. Благодаря этому с мягкой мебели легко убираются различные загрязнения.

Хлорное олово используется при производстве лаков и красок

Если контакт, не совсем полезного, вещества с кожей будет минимален, то это не приведет к негативным последствиям, а вот употребление с хлоридом олова продуктов питания нужно исключить.

Химическое лужение

Из книги Никандровой Л.И. «Химические способы получения металлических покрытий»

Известно, что детали из меди и ее сплавов в процессе хранения окисляются, что приводит к значительным затруднениям при пайке. Обычно во избежание этого явления применяют гальваническое или горячее лужение. При гальваническом лужении требуется специальное оборудование, наличие электрического тока. При горячем лужении теряется значительное количество припоя за счет его окисления в процессе работы ванны. Получаемые покрытия имеют избыточную толщину. Взамен горячего и гальванического лужения можно применять химическое лужение, если не требуется высокая коррозионная стойкость покрытия. Процесс является контактным и основан на осаждении олова из раствора его комплексной соли за счет разности потенциалов, возникающей между медью и оловом. В качестве комплексообразователя олова применяют тиомочевину. В присутствии тиомочевины потенциал меди сдвигается в сторону более электроотрицательного значения, что дает возможность осуществления процесса контактного химического лужения. Подготовка поверхности деталей перед лужением осуществляется общепринятыми методами:

обезжириванием,
травлением,
декапированием.

Процесс химического лужения осуществляется погружением деталей в один из растворов, приведенных в таблице.

Составы растворов для химического лужения.

Наименование составляющих и режим процесса.	Составы:
1	2
Олово хлористое в г/л	5-8	5,5
Тиомочевина в г/л	35-45	50
Кислота серная уд. в. 1,84 в г/л	30-40	—
Кислота винная в г/л	—	35
Моющее средство Прогресс в мл/л	—	1
Температура раствора в ° C	18-25	60-70
Соотношение между объемом раствора и площадью покрываемой поверхности в см. куб./см. кв.	3:1	3:1
Время выдержки в растворе в мин.	15-30	15-30
Толщина покрытия в мкм не более	1	1

Первый раствор в основном рекомендуется для нанесения покрытия на медные проводники печатных схем. Моющее средство Прогресс введено в раствор 2 с целью повышения смачиваемости покрываемых поверхностей и улучшения структуры осадка. Нанесение покрытия на мелкие детали осуществляется в корзинах или барабанах из неметаллических материалов, на которые не осаждается покрытие. Такими материалами могут быть винипласт, полиэтилен, полипропилен. В случае применения раствора 2 обогрев осуществляется с применением водяной рубашки или бани. Растворы химического лужения приготавливают последовательным растворением в воде соответствующей кислоты, двухлористого олова и тиомочевины. Раствор 2 при комнатной температуре имеет осадок. Растворы химического лужения стабильны и сохраняют свои свойства длительное время. В одном литре раствора можно покрывать до 50 дм. кв. поверхности. При уменьшении содержания олова в растворе до 3 г/л его корректируют или заменяют. Качество покрытия определяется визуальным осмотром: покрытие не должно иметь темных пятен, шероховатостей и непокрытых участков, цвет покрытия должен быть серебристо-белый. Толщина покрытия проверяется химическим методом. Для этого используется раствор следующего состава:

Аммоний азотнокислый NH4NO3 в г/л — 70
Медь сернокислая CuSO4 5H2O в г/л — 7
Соляная кислота HCl (1 н. раствор) в мл — 70
Вода дистиллированная в л — До 1

Для определения толщины покрытие деталь обезжиривают венской известью, погружают в вышеуказанный раствор и выдерживают в нем 30 сек (за это время снимается 0,2 мкм). Затем деталь вынимают из раствора, промывают, сушат между листами фильтровальной бумаги и тщательно осматривают. Покрытие считается пригодным, если на поверхности детали не обнаружено мест, не покрытых оловом. Луженые детали хорошо паяются некоррозионными флюсами: спиртово-канифольным (КСп) и флюсом ФПП и сохраняют способность к пайке в течение нескольких месяцев. Нанесение оловянного покрытия на медные проводники печатных схем дает возможность производить пайку некоррозионными флюсами, а также повысить качество плат за счет устранения перегрева при пайке. Процесс также пригоден для лужения мелких деталей (лепестки и др.) с целью улучшения последующей пайки.

Паяльный флюс

Для того чтобы пайка была качественной, припой должен прочно сцепиться со спаиваемой деталью, смочить ее. Но при нагревании практически любой металл интенсивно окисляется и абсолютно не смачивается припоем. Даже если вам удастся что-то изобразить при помощи паяльника и одного припоя, такая пайка, называемая среди специалистов «холодной», не обеспечит ни хорошего контакта, ни механической прочности. Образцом холодной пайки можно считать фото, которое на очень многих информационных ресурсах почему-то является примером исключительно качественной и правильной работы:

Читать также: Подключить 3х фазный двигатель в однофазную сеть

Припой абсолютно не сцепился с медью проводов – эту спайку можно разобрать голыми руками

Чтобы обеспечить надежное сцепление припоя со спаиваемым металлом, используют те или иные флюсы. По методу воздействия они делятся на две категории:

Пассивные флюсы, как видно из их названия, не взаимодействуют со спаиваемыми деталями. Их основное назначение – обеспечение хорошей растекаемости припоя и предотвращение образования оксидной пленки при нагревании спаиваемых деталей. Пассивные флюсы просты в использовании, доступны, безопасны для человека, не электропроводны и полностью нейтральны (не требуют отмывки после пайки). К недостаткам флюсов этого типа можно отнести неэффективность использования на окисленных деталях.

Всем известная канифоль является самым распространенным пассивным флюсом.

Активные флюсы не только улучшают растекаемость припоя и предотвращают образование оксидной пленки, но и способны эту пленку разрушать. Ввиду этого кислотные или щелочные флюсы нашли широкое применение для пайки сильно окисленных или мгновенно окисляющихся на воздухе металлов. Существуют даже вещества, снимающие при прогреве паяльником лак с эмалированного провода. Из недостатков этого типа флюсов можно отметить высокие коррозийные и электропроводящие свойства (флюс после пайки нужно обязательно смывать), опасность для человека.

Флюсы, выпускаемые промышленностью на основе кислот.

Какой флюс лучше использовать для пайки проводов? Если вы собираетесь работать с медью, то идеальным вариантом будет канифоль или раствор канифоли в спирте. Даже если провода старые, но их несложно зачистить до блеска, то все же лучше пользоваться канифолью. Она хороший диэлектрик и абсолютно не взаимодействует с металлом на химическом уровне.

Активный же флюс вам понадобится в том случае, если провода сильно окислились или выполнены из сплавов, плохо поддающихся пайке – никеля, стали, алюминия и пр. Хотя никто не запрещает пользоваться этими составами и для работы с обычной медью. Единственно, если не хотите, чтобы соединение развалилось через месяц-другой, не забудьте после работы тщательно промыть место пайки спиртом или бензином. Ну и, конечно, сразу же вымойте руки с мылом – кислота есть кислота, даже если она паяльная.

Какие металлы прочнее всего между собой паяются

В отличие от сварки, в пайке основным показателем качества готового изделия является не марка стали или металла, а выбор припоя, а также технологии формирования самого шва пайки. Так что тут вопрос скорее про то, на какой металл какой припой липнет лучше всего. Конечно, чем ближе по составу и плотности припой и металл, тем лучше будет адгезия. В итоге все сводится к выбору правильного припоя для каждого случая в отдельности.

А еще нужно следить, чтобы при соединении двух металлов не образовывалось электропары. Иначе соединение будет ржаветь и разрушаться от малейшей влаги. Так что тут будет уместна таблица совместимости при соединении цветных металлов между собой.

Буква «А» в таблице совместимости означает «ограниченно допустимый в атмосферных условиях».

Приведу еще несколько простых советов:

Выбирайте более тугоплавкие припои.
Тщательно зачищайте стыки скрепляемых деталей. Обрабатывайте наждачной бумагой не только сам шов, но и 0,5 — 2 см около стыка по поверхности металла.
Залуживайте и запаивайте внахлест. Таким образом, вы увеличиваете общую площадь скрепления двух или нескольких деталей.

Техника безопасности при пайке стали в домашних условиях

Часто пренебрежение элементарными правилами работы с электрическими или горючими приборами приводит к потере здоровья или порче имущества.

Настоятельно рекомендую соблюдать технику безопасности при пайке:

Держите паяльник на металлической площадке или специальном держаке, который отводит нагретое жало инструмента от плоскости стола.
Выключайте паяльник от сети сразу после окончания работ.
Проверяйте качество подключения газового баллона к самой горелке. Не допускайте утечек газа.
Работайте в хорошо проветриваемом помещении.
Не оставляйте горелку во включенном состоянии, если вы уже закончили работу.
Уберите любые легковоспламеняющиеся вещества из рабочей зоны.
Не хватайтесь голыми руками около нагретого шва. Вы можете получить ожог.
Не трогайте пальцами припой, чтобы проверить прочность шва.

Соблюдая данные меры можно избежать травм, а также сохранить имущество в целостности. Паяйте с удовольствием и знанием дела!

Источник

Применение технологии

При лужении применяется олово или сплавы на его основе.

Оловянное покрытие применяется для:

нанесения на латунные детали, которые подвергаются пайке;
защиты поверхностей стальных изделий при азотировании;
отделения металлических изделий способом нанесения слоя олова при сопряжении медных поверхностей со стальными или алюминиевыми с целью выравнивания электродных потенциалов;
защиты от воздействия серы, содержащейся в изоляционном слое резины необходимо лудить кабель;
нанесения коррозионностойкого покрытия на жесть, которая используется для изготовления консервной тары;
защиты различных металлических изделий от появления ржавчины.

Оловянно-свинцовое покрытие (ПОС) используется в случае:

подготовки радиодеталей к пайке и защиты их от коррозии;
лужения проводов с целью улучшения способности к пайке.

Рекомендуемая толщина слоя полуды приведена в таблице.

Порядок действий

С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

Если работа предстоит с совсем тонкими проводами, канифоль лучше не использовать, поскольку рассчитать точное количество вещества очень сложно. В качестве аналога подойдет паяльная кислота. Обработать кончик проводника можно обыкновенной кисточкой. После этого можно приступать к нанесению припоя. Этот способ нельзя назвать более надежным, но с такими видами проводков иначе нельзя.

Металлы и сплавы для лужения

Технология обработки металлических поверхностей зависит от типа базового материала. Например, лужение алюминия выполняется чистым оловом, без посторонних примесей. Металл необходимо предварительно нагреть до 180 °C, после чего приступают к покрытию изделия. Для обработки алюминиевых элементов запрещено применять какие-либо флюсы.

Для лужения применяют следующие металлы и сплавы:

Олово и оловянные сплавы. В природе отсутствует олово в чистом виде. Оно встречается в виде соединений с серой, сурьмой, медью, железом и прочими элементами, которые влияют на технические характеристики элемента. Мышьяк или сурьма делают олово хрупким, а высокое содержание меди повышает твердость, но снижает пластичность. Существует несколько сплавов, применяемых при выполнении работ. Они отличаются сферой использования. Сплавом, который содержит олово, никель и железо, покрывают продукцию для пищевой промышленности. Комбинацией олова, свинца и цинка лудят заготовки из металла или стали. Для декоративной обработки применяют смесь олова и висмута. Данный сплав придает поверхности яркий блеск.
Хлористый цинк. Применяют в качестве флюса при лужении и пайке. Он выпускается в виде кусков или брусков небольшой величины. В промышленных масштабах хлористый цинк получают путем обработки чистого металла соляной кислотой.
Двухлористое олово. Является базовым компонентом при лужении электрохимическим методом.
