Лужение и пайка кузова автомобиля

Технология лужения кузова автомобиля

Предлагаем более детально рассмотреть процесс превращение дефективного кузова автомобиля в блестяще отремонтированный участок. Основная сфера применения технологии – это нерихтуемые места, ребра, сварочные швы и имеющиеся зазоры. Все это можно легко исправить и получить идеальную геометрию имея под рукой горелку и деревянный шпатель. Процесс лужения осуществляется поэтапно:

Легкая шлифовка нужного участка абразивом и продувка сжатым воздухом. Во время этого осуществляется удаление имеющейся пыли и зерен наждачной бумаги.
Подготовка поверхности – создание тонкой олово-свинцовой пленки, на которую уже лепится нужный слой. Использование в процессе лужение специальных паст значительно упрощает все процессы и не требует специальных умений и навыков.

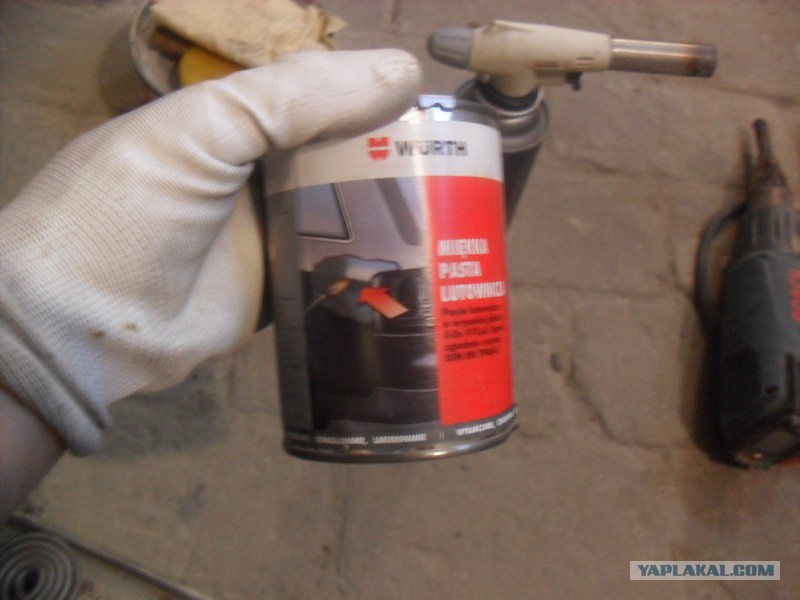

Кисточкой состав из банки наносится на поверхность, прогревается пропановой горелкой и протирается тряпкой. Из серо-матовой поверхность превращается в блестящую

На данном этапе важно не перегреть поверхность, чтобы не подгорела основа полуды, поскольку могут остаться пятна. Нагревание должно проходить, пока не заметите легкое вскипание

Не дожидаясь остывания, протираете поверхность тряпочкой.
В специальном лоточке разогревается пруток припоя до размягчения. Консистенция должна быть как у сливочного масла. На подготовленную поверхность деревянной лопатой наносится припой, наращивается до нужной толщины. Затем слегка прогревается горелкой и повторно разглаживается. В течении последующих 1-2 минут с помощью рыхтовочной плиты поверхности придается необходимая форма. Если данного слоя припоя недостаточно, процесс повторяется заново до получения нужной толщины и требуемой формы.
С помощью наждачной бумаги на шлифке или вручную деталь доводится до совершенства, уменьшаются риски и кратеры. После этого работают автомаляры – поверхность обрабатывается эпоксидными грунтами, тиксотропной шпатлевкой, грунтовкой-наполнителем и другими расходными материалами.

Инструменты и материалы

Для изготовления самодельной паяльной пасты, в зависимости от выбранного варианта, нам понадобится несколько компонентов.

1. Прут оловянно-свинцового припоя (основа припойной пасты). Можно применять припой с флюсом (припой трубчатый), только не на кислотной основе, потому как она начнет разъедать ваши элементы.
2. Средний либо мелкий напильник (надфиль). С более мелким потребуется затратить больше усилий, однако паста получится качественнее. Если имеются – бормашина с отрезным диском по дереву 40 миллиметров либо дрель с насадкой.
3. Флюс для припоя – еще называется припойной пастой, только не путайте с подлинной паяльной пастой. Удостоверьтесь, что в основе пасты не лежит кислота. Нерадивые торговые точки реализуют подобные вещи.
4. Источник огня – духовка либо печь.

Преимущества

• Применение паяльного жира обеспечивает более гладкое лужение и ровное растекание припоя;
• Материал обладает лучшими паяльными качествами, чем ближайшие конкуренты;
• Стоимость флюса является относительно невысокой, а также он доступен практически во всех местах;
• Вязкость материала обеспечивает легкую точность дозировки, а также сохранение формы при точном расположении на мелких деталях;
• При использовании практически не остается следов;
• Если после пайки жир остается на поверхности, то его легко убрать при помощи воды.

Недостатки

• Пайка паяльным жиром, особенно, если речь идет об активной разновидности, оказывает вред здоровью за счет химических испарений, которые находятся в составе;
• Во время работы практически все детали становятся жирными и требуют обязательной очистки, что может повредить тонким микросхемам;
• Сам контакт с данным флюсом оказывается не очень приятным в работе из-за запаха и консистенции.

Состав и физико-химические свойства паяльного жира

Состав паяльного жира зависит от того, к какой именно разновидности он относится. Самым простым является нейтральный, так как в нем имеется лишь канифольно-стеариновая основа. Активный паяльный жир состоит из следующих компонентов:

• Парафин;
• Вазелин;
• Вода деионизированная;
• Хлорид цинка;
• Хлорид амония.

Свойства флюса обеспечивают мягкость проведения самого процесса. Благодаря нему припой сам принимает подобную жиру форму и легко растекается по поверхности. В отличие от других флюсов, этот обеспечивает ровную поверхность растекшегося металла без деформированных участков. Это заметно еще во время лужения, так как пленка припоя накладывается на основной металл без бугорков и резких переходов одним легким движением.

Растворить паяльный жир можно в органических растворителях, что хорошо проходит при высоких температурах. Во время пайки он сам легко меняет свою структуру, становясь более податливым. Вязкость вещества перед самим процессом обеспечивает легкую подготовку и расположение флюса, а далее переход в жидко состояние при повышении температуры помогает лучшему растеканию

Особенности выбора

Прежде чем выбирать, следует определиться для чего нужен паяльный жир, так как от этого зависит разновидность. Если вам требуется выполнять обыкновенные процедуры по пайке, не сталкиваясь с особенно сложными условиями и старыми деталями, то вполне подойдет обыкновенный нейтральный паяльный жир. Он безопаснее и проще в использовании, а также не вызывает коррозию на металле.

Что это такое

Если вам необходимо подготовить к спайке металлические изделия, которые давно были в эксплуатации и сильно пострадали от ржавчины и других типов загрязнения, то здесь уже желательно применять активный жир. Для стандартных процедур его не стоит выбирать, так как он дает большую вероятность возникновения коррозии на месте соединения. Чтобы этого не допустить, требуется тщательно очищать место спайки после процедуры, так как жир всегда оставляет следы.

Также стоит рассмотреть объемы и тару, в которых ведется поставка. Если вы решили использовать именно этот флюс и дискомфорт применения, а также небольшой риск возникновения коррозии, вас не пугает, то желательно брать объем побольше, так как это действительно качественное вещество, которое поможет улучшить качество пайки. Если вы берете ее для первого раза, то следует подобрать минимальный объем, который можно будет быстро использовать и понять, насколько она подходит лично для вас.

Особенности применения и пайки

Многие люди, которые впервые сталкиваются с подобным веществом, задаются вопросом, как паять паяльным жиром. Здесь нет особых сложностей, так как сам процесс пайки очень поход на все остальные. В первую очередь нужно подготовить поверхность основного металла, чтобы она была максимально чистая.

Дальнейшим этапом идет лужение спаиваемых поверхностей. Для этого жало паяльника, макается во флюс и берется небольшое количество припоя.

Процесс лужения поверхностей

Поверхность пайки также должна быть покрыта жиром. Затем расплавленный припой покрывает тонким слоем всю поверхность, что позволяет защитить его тот повторного образования окислов и прочих налетов. Жировая пленка от такого флюса не образуется.

Расплавление паяльного жира

Затем детали соединяются между собой и на них накладывается более толстый слой припоя, который должен обволакивать полную площадь соединения с небольшим запасом. После этого нужно очистить поверхность при помощи.

Покрытие флюсом поверхностей, предназначенных для спайки

Покрытие флюсом элементов кузова необходимо для того, чтобы предотвратить окисление перед нагревом и в процессе пайки с помощью припоя из олова. Чтобы правильно выполнить работы на данном этапе, стоит предварительно просмотреть видео рекомендации в сети Интернет. Флюсом может служить хлористый цинк, вещества на его основе, канифоль, стеарин.

Хлористый цинк получают путем растворения в соляной кислоте цинка. Для данной процедуры подходящей емкостью является свинцовая. В результате происходящей в ней реакции выделяется водород, хлористый цинк остается по окончании ее. После использования последнего в качестве флюса, детали кузова нужно сразу же промыть, чтобы предотвратить воздействие на них кислоты. В работе используются также нейтральные вещества на основе хлористого цинка. Чаще всего ими обрабатывают места, которые подлежат пайке.

Для работ с медными электропроводами в качестве флюса используют канифоль. Для выполнения иных видов работ, в частности водопроводных, используют густую смазку-флюс или стеарин.

Технология использования пасты

Если вы еще не пользовались данным составом, то вам поможет наша инструкция для работы с паяльной пастой:

• сначала надо вычистить плату, обезжирить и тщательно просушить;
• установить плату горизонтально и зафиксировать в таком положении;
• в заданных соединительных точках равномерно наносится паста без пропусков;
• мелкие и smd элементы ставятся на плату;
• в некоторых случаях для большей надежности требуется обработка пастой ножек микросхем;
• в случае нижнего подогрева платы необходимо запустить фен и теплым потоком прогреть верхний участок с крепящимся элементом;
• после испарения флюса следует увеличить температуру до уровня плавки припоя;
• паять надо постоянно контролируя процесс;
• дать остыть и промыть плату.

Для манипуляций с микросхемами требуется использовать паяльник на +250 — +300 Со. Допускается применения модели 20-30 Вт и 12-36 В.

Припаять SMD- компоненты можно так:

• поместите их на контактную площадку;
• нанесите пасту на ножки;
• под влиянием паяльника с заданной температурой паста растекается по контактному участку;
• оставьте элементы для остывания.

Обратите внимание!

Чтобы припаять провода, паяльную массу наносят на провода в области соединения. Затем к пасте прикладывается паяльник.

На растительных маслах

Многие рекомендуют применять для паяльной пасты-флюса масло из ядер пальмы. Оно само по себе уже имеет подходящую консистенцию, позволяет выполнять самую тонкую пайку при проведении электротехнических работ. Увеличить активность такой паяльной пасты можно прибавлением хлорида аммония. Концентрацию добавки варьируют от 5 % до 10 %. Некоторые домашние умельцы считают необходимым ввести в паяльную смесь еще солянокислый анилин.

При выполнении тонкой работы хорошо зарекомендовала себя паяльная флюсовая паста, сделанная дома своими руками из самых доступных средств. Нужно взять 100 г обычного растительного масла.

Желательно использовать рафинированный продукт. Он очищен от примесей, не будет вспенивать паяльную пасту при повышении температуры. Понадобится еще 300 г чистого говяжьего жира. Лучше взять перетопленный жир, не содержащих примесей волокон и мышечных тканей.

Основной компонент самодельной паяльной пасты канифоль. Ее понадобится 500 г. Все это нужно соединить в фарфоровой чашке, аккуратно перемешать, нагревая до полного расплавления.

В однородную смесь нужно всыпать 100 г тонкоизмельченного хлорида аммония, перемешивая до растворения. Горячую паяльную пасту, сделанную своими руками, следует сразу поместить в банку для последующего хранения. Оставлять состав в чашке не рекомендуется.

Окончательная зачистка

Неокрашенные элементы кузова (включая и его днище) перед пайкой следует очистить от пятен масла, грязи и инородных наслоений. Для этого удобнее всего воспользоваться металлической щёткой, удалив прежде ржавчину напильником.

Иногда для очистки от краски применяется специальная стеклянная шкурка, работать с которой следует очень осторожно, не допуская образования осадков. Для удаления обнаруженных на деталях разводов и следов жирных пятен можно воспользоваться той же смоченной в растворителе мягкой фланелью. Если воспользоваться пескоструйной очисткой, то кузов будет подготовлен идеально к лужению, но такая процедура требует специального оборудования

Если воспользоваться пескоструйной очисткой, то кузов будет подготовлен идеально к лужению, но такая процедура требует специального оборудования.

Обзор видов

Рассмотрим положительные и отрицательные стороны каждого типа жира для пайки. Начнем с нейтрального. Это практически лучший вариант для легкоплавкого припоя ПОС (припой для пайки меди, температура плавления которого ниже 300 С°).

Легкоплавкий припой (марка ПОС-61)

Перечислим преимущества нейтрального жира:

1. высокое качество пайки;
2. обработка поверхности существенно упрощает процесс лужения;
3. убрать остатки флюса не составляет труда;
4. вещество не проводит ток (но может обладать остаточным сопротивлением, поэтому флюс лучше смывать с платы);
5. поскольку в состав смеси не входят активные вещества, не портятся спаиваемые детали и в местах пайки не образуется коррозия;
6. доступная цена, например, 50-ти граммовая банка известного бренда (рисунок 4) стоит около 80-120 рублей;
7. Практически неограниченный срок годности (при условии правильного хранения).

Рисунок 4. Пассивный жир (производитель Lotfett Felder)

Минусы:

• проблематично паять детали, покрытые ржавчиной;
• остается твердый остаток, который требуется отмыть;
• процесс пайки не такой комфортный, как при использовании других материалов (ЛТИ-120, флюс-паста и т.д.).

Рисунок 5. Основной конкурент паяльного жира (ЛТИ-120)

Теперь рассмотрим особенности активного жира на вазелине. Начнем с положительных качеств:

1. данный тип отлично подходит для деталей из цветного или черного металла (значительно лучше, чем бура для пайки или другие виды флюса);
2. позволяет работать с сильно окислившимися поверхностями;
3. остатки вещества легко удаляются с места пайки при помощи природных растворителей;
4. флюс имеет невысокую цену и длительный срок хранения.

Активный жир (производство компании Rexant)

Особенности, которые необходимо учитывать при работе с жиром для пайки, содержащим активные вещества:

• при нагреве флюс выделяется вещества, опасные для человеческого организма, поэтому рабочее место должно быть снабжено принудительной вентиляцией;
• чтобы избежать образования коррозии, спаянные элементы необходимо очистить от остатков флюса;
• содержащиеся в веществе активные вещества могут повредить электронные компоненты или тонкие провода, для таких работ этот флюс не подходит.

Видео: сравниванием паяльный жир с канифолью — что лучше?https://www.youtube.com/watch?v=I8JbZ7p1lcs

Можно ли сделать в домашних условиях

Может ли быть создана паяльная паста своими руками дома? Конечно, да!

Ингредиенты: пальмоядровое масло, хлористый аммоний (5-10%), солянокислый анилин.

Способ приготовления: хлористый аммоний и солянокислый анилин смешать с пальмоядровым маслом до получения однородной пастообразной массы.

Ингредиенты: масло растительного происхождения (100 г), жир говяжий (300 г), канифоль натуральная (500 г), хлористый аммоний (100 г).

Способ приготовления: масло, жир и канифоль расплавить в широкой фарфоровой чашке на водяной бане. Растереть аммоний в порошок и добавить в смесь. Тщательно перемешать до получения пасты.

Ингредиенты: хлористый аммоний (100 г), масло минеральное (900 г).

Способ приготовления: растереть ингредиенты в ступе из фарфора. Хранить в стеклянном сосуде закрытого типа.

Наконец-то мы это сделали! Давно планировал, давно просили подписчики. Сделали все таки эту самую паяльную пасту. На самом деле, задача оказалась не такой уж сложной, как я представлял ее изначально.

Для изготовления паяльной пасты своими руками нам потребуется:

1. Пруток оловянно-свинцового припоя (основа паяльной пасты);

2. Вазилин медицинский (загуститель);

3. Немного флюса ЛТИ-120 или какого-либо другого жидкого.

Весь процесс приготовления паяльной пасты своими очень прост: измельчаем оловянно-свинцовый пруток до состояния порошка, добавляем вазилин, добавляем немного флюса.

Отмечу, что при желании, можно попробовать приготовить пасту несколько иначе, а именно без использования вазилина. Правда, в таком случае, скорее всего наносить такую паяльную пасту шприцом вряд ли получиться.

Друзья, пишите свои варианты приготовления паяльной пасты своими руками! Быть может у вас есть гораздо более лучшие рецептуры. Тиски не нужны! Прижим для сверлильного станка своими руками. Флюс из спирта и лимонной кислоты со всеми подробностями онлайн. ФЛЮС ПАСТА для пайки SMD + тест. ‘Лайфхак’: Делаем паяльную пасту своими руками. Грозный сабвуфер своими руками. Запрещенный статический БТГ генератор вырабатывает 750 кВт электричества с 1980г. Как сделать флюс в домашних условиях (делаем флюс пасту из Сала). Высокочувствительный детектор скрытой проводки на одном транзисторе. Как быстро выпаять микросхемы с плат! Делаем флюс своими руками.

Радиолюбители давно облюбовали такое новшество как паяльная паста. Изначально она была придумана для пайки SMD компонентов при машинной сборке плат. Но сейчас такую пасту многие применяют для обычной ручной пайки деталей, проводов, металлов и т.п. Оно и понятно – все в одном под рукой. Ведь почти фактически паяльная паста — это смесь флюса с припоем.

На самом деле, чтобы сделать паяльную пасту для нужд радиолюбителей, потребуется не так уж много сил, времени и ингредиентов. Для изготовления паяльной пасты нам потребуется:

1. Вазелин медицинский. Используется как загуститель;
2. Флюс ЛТИ-120 или другой жидкий.

Я буду делать из этих компонентов. А в идеале лучше брать:

1. Пруток оловянно-свинцового припоя;
2. Паяльный жир. А уж если найдете «активный жир» так вообще красота.

Общие советы по флюсам

Самодельный флюс для пайки – это не всегда выгодный вариант, иногда его действительно выгоднее купить, тем более, что в большинстве случаев цена позволяет, скажем, smd или bga. На данный момент более сотни отечественных компаний производят флюсы и смеси для пайки и сварки, среди которых мы можем посоветовать лти 120, Brazetec, harris, rma, sanha, welco (в среднем стоимость от 80 рублей).

Продажа осуществляется в любом магазине электрических приборов и рынке во все городах: Екатеринбурге, Минске, Москве, Новосибирске, Харькове, Челябинске Ростове-на-Дону.

Нужно отметить, что в любом случае во время процесса сварки или пайки выделяются газы, которые могут навредить организму, но если пользоваться профессиональными смесями это вред будет гораздо ниже, поэтому остановите свой выбор на известных марках.

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления. Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

• воды – 2%;
• технического вазелина – 10%;
• хлористого цинка – 10%;
• пасты ГОИ 54 – 78%.

В посуду из фарфора всыпают порошок из хлористого цинка, заливают водой и не спеша, аккуратно размешивают. В полученную массу добавляют технический вазелин. Все перемешивается до образования однородной жидкости.

В полученную эмульсию не большими порциями вводят пасту ГОИ. Готовую смесь тщательно размешивают для равномерного распределения всех компонентов, помещают в банку.

Важным условием при ремонте аппаратуры с использованием паяльных смесей является стабильное качественное соединение деталей. Иногда, чаще всего у начинающих паяльщиков, получается брак при пайке контактных узлов.

Причиной этому может служить нарушение химического состава флюса, когда удельный вес превышает установленную норму, и в процессе действия вещество не всплывает на поверхность. Растворяясь в деталях, не лучшим образом на них влияет.

Чтобы избежать таких ситуаций, перед началом работы необходимо проверить паяльный жир на пригодность. Для этого смесь наносят на пластину основного металла, разогревают на небольшом огне.

Появившийся белый налет после испарения влаги, должен плавиться и плавно растекаться. Если жир собирается в шарики, это говорит о его непригодности.

Для проверки нейтральности смеси, приготовленной в домашних условиях, необходимо один грамм вещества нанести на бумагу.

В образовавшееся пятно ввести каплю кислотно – щелочного индикатора, который быстро проведет наглядное исследование. При правильной концентрации компонентов, вещество свой цвет не меняет.

Людям, которые хоть раз паяли, известно, что для этого процесса необходим паяльник, припой (олово) и флюс. Паяльный жир – одна из разновидностей флюса, который имеет свои отличительные особенности и используется при определенных типах паяния. Обычно это вещество применяют опытные профессионалы данного процесса, а новички останавливают свой выбор на канифольном материале.

Преимущества применения

Паяльные пасты используются не только в быту, но и в промышленности. Такое обширное распространение этого материала объясняется следующими его преимуществами:

• возможность применения в производстве плат, на которых находятся мельчайшие элементы;
• пользоваться паяльной пастой можно даже без паяльника, но в таком случае потребуется специальная станция или фен для нагрева изделия и равномерного распределения ингредиентов по поверхности платы;
• пользоваться пастой для пайки можно в таких ситуациях, когда отсутствует возможность воспользоваться классическими инструментами.

Если нет возможности или желания самостоятельно изготавливать смесь, можно приобрести готовый вариант. Но нужно запомнить, что качественная паяльная паста стоит около 10 американских долларов за 50 г. Более дешевые варианты обладают низким качеством и могут не только не обеспечить достаточной надежности фиксации, но и привести к дополнительным проблемам при последующем использовании электронного изделия. Чтобы избежать проблем, покупать такие материалы лучше в сертифицированных магазинах или непосредственно у производителей.

Как сделать паяльную пасту?

Весь процесс необыкновенно прост. Начинаем мы с измельчения припоя. Я взял толстый трубчатый кусок и начал его измельчать напильником, надфилем и механической насадкой на дрель. Что будете использовать вы – решать вам. Но я за механику, так как ручной труд слишком долог и кропотлив. Чем меньше крошка – тем лучше. Требуется небольшое количество. Затем добавляем вазелин в пропорции 1:1 и немного флюса ЛТИ (эти два ингредиента можно заменить паяльным жиром). Все тщательно перемешиваем. Для лучшего размешивания смесь можно нагреть на водяной бане или обычным паяльником, убавив его нагрев до 90 градусов Цельсия. Далее для хранения перекладываем получившуюся пасту в шприц с толстой специализированной иглой. Или вообще без иглы. На этом паста готова к использованию.

Основные виды

Флюсы бывают активными (кислотными) и пассивными (бескислотными).

Первые активно воздействуют на верхний слой металла в процессе пайки, частично изменяя его химическую структуру, вторые просто смывают с поверхности окислы и создают тонкую пленку, препятствующую доступу кислорода.

Активные флюсы после применения необходимо смывать с поверхностей спаянных деталей, так как остатки вещества могут вызвать коррозию. Смывать можно водой с небольшим добавлением щелочи.

В качестве флюсов используют паяльную кислоту, канифоль, паяльный жир, флюс-пасты. От вида материала и его характеристик зависит качество пайки различных металлов.

Ведь для каждого конкретного случая, в идеале, нужно подбирать наиболее подходящий состав.

Флюс может входить в состав паяльной пасты или быть запаянным в полую трубку из припоя, чтобы повысить удобство производства паяльных работ.

В продаже имеется множество готовых флюсов для пайки в твердом, жидком и гелеобразном состоянии. Если же понадобилось срочно выполнить паяльные работы, а расходных материалов под рукой не оказалось, можно приготовить такой состав самостоятельно, используя подручные средства.
