Гост р 70117-2022 шероховатость поверхности. рекомендации по выбору

Какие виды поверхностей существуют

Для обеспечения взаимозаменяемости и унификации производства, параметры шероховатости объединяют в классы. Всего существует 14 их разновидностей. Каждому классу присвоено определенное значение Ra и Rz. Самый точный класс – четырнадцатый, самый грубый – первый. По этой причине поверхности также подверглись классификации. В производстве встречаются следующие их виды:

Установочные поверхности, неподвижные относительно друг друга, к которым не предъявляются требования по герметичности. Для них значение Ra составляет 2,5-20 мкм.
Рабочие поверхности, которые перемещаются друг относительно друга. Сюда входят соединения типа поршень-цилиндр, которые часто можно встретить в устройствах разнообразных двигателей и насосов. Ra для них равняется 0,16-2,5 мкм.
Ограничительные и соединительные поверхности. Под этим подразумеваются элементы, необходимые для крепления и сборки. Это всевозможные корпуса, фиксаторы и прочие механизмы. Ra для них колеблется в пределах 2,5-20 мкм.
Специальные поверхности. Здесь, главным образом, имеются ввиду органы управления. Обработка таких поверхностей крайне высока с их значением Ra 0,63-0,08 мкм.

Роль и значение

Шероховатость играет важную роль в определении того, как реальный объект будет взаимодействовать с окружающей средой. В трибологии шероховатые поверхности обычно изнашиваются быстрее и имеют более высокие коэффициенты трения, чем гладкие. Шероховатость часто является хорошим предиктором характеристик механического компонента, поскольку неровности на поверхности могут образовывать места зарождения для трещин или коррозии. С другой стороны, шероховатость может способствовать адгезии. Вообще говоря, вместо масштабных дескрипторов, кросс-масштабные дескрипторы, такие как поверхностная фрактальность, обеспечивают более значимые предсказания механических взаимодействий на поверхностях, включая жесткость контакта и статическое трение. Шероховатость поверхности — это довольно сложный параметр, подробности о котором можно узнать ниже.

Что такое шероховатость поверхности?

Для ответа на этот вопрос давайте задумаемся о том, как изготавливаются детали. В любом случае, для того, чтобы придать исходному материалу вид детали, изображенной на чертеже, его приходится отпиливать, отрезать, сверлить, фрезеровать или гнуть. Гибка и прочие деформации нас сейчас не особо касаются, а вот механические обработки, описанные выше, вполне.

При отрезе материала поверхность, по которой проходит режущий инструмент, остается отнюдь не гладкой, на ней будут зазубрины, царапины и прочие перепады. Это и есть шероховатость поверхности. Они, конечно, не такие огромные, чтобы прямо бросаться в глаза – их размер в районе нескольких микрометров. И эти размеры, что не удивительно, четко обозначены в соответствующем ГОСТе. Это ГОСТ 2789-73 – «Шероховатость поверхности».

В этом стандарте есть графическое изображение тех неровностей, о которых идет речь.

Рисунок из Википедии, свободной энциклопедии

При увеличении любой поверхности материала можно увидеть похожую картину. Исходя из соотношений указанных на чертеже параметров неровностей можно вывести несколько основных типов шероховатости, которые мы указываем на чертеже.

Ra — среднее арифметическое отклонение профиля;
Rz — высота неровностей профиля по десяти точкам;
Рmax — наибольшая высота профиля;
Sm — средний шаг неровностей;
S — средний шаг местных выступов профиля;
tp — относительная опорная длина профиля, где р – значения уровня сечения профиля.

При указании шероховатости на чертеже предпочтительным является вариант Ra, о чем нам и сообщает ГОСТ.

Рассмотрим первые два варианта шероховатости Ra и Rz.

В случае с Ra численное ее выражение есть среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины, и формируется оно по формуле:

где l – базовая длина, n – число выбранных точек профиля на базовой длине.

В случае с Rz берется сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины:

где ypmi — высота i-го наибольшего выступа профиля, yumi — глубина i-й наибольшей впадины профиля.

В ГОСТе есть табличка, где сведены все возможные значение шероховатостей Ra, и подчеркнуты предпочтительные.

Какие параметры шероховатости существуют

Существует свыше 8 параметров, которые характеризуют значение высоты неровностей поверхности. В статье мы разберем лишь самые востребованные, незнание которых будет значительным пробелом для любого технического специалиста. Это Ra и Rz.Значение Rz показывает среднеарифметическое значение высоты, взятое по 10 точкам поверхности. Это означает, что в измерении участвовали только 5 подъемов и 5 впадин. Весь остальной «горный массив» в расчет не принимался. В системе СИ Rz измеряется в микрометрах.

Ra является также среднеарифметическим показателем высоты шероховатости. От Rz его отличает то, что в расчет берется не 10 точек, а все. По этой причине параметр Ra более точно отображает неровность поверхностей и считается более предпочтительным.

Помимо Ra и Rz стоит упомянуть о еще одном параметре, близкий по смыслу вышеупомянутым. Это Rmax. Он отображает высоту неровностей поверхности только по ее максимальным точкам. По наибольшей высоте и наименьшей впадине. В нынешнее время Rmax не используется в силу своей грубой точности.

Измерение

Шероховатость меряют двумя способами: качественным и количественным. Качественный метод оценки неровностей поверхности больше подходит непосредственно для производственников. В тех ситуациях, когда глубокий анализ не целесообразен или на него нет банально времени. Данный способ носит более грубый характер и заключается в сравнении гладкости исследуемой поверхности с неким эталоном на ощупь.

Эталон представляет собой небольшую металлическую плитку с габаритными размерами 30х30 мм и толщиной 5 мм. Он имеет определенное значение Ra и Rz, является образцом по которому сравнивают качество поверхности. Такие плиты собирают в наборы с указанием напротив каждой позиции значение шероховатости.

Количественный метод более точен и требует для своего осуществления специального оборудования. Это могут быть профилометры, профилографы и двойные микроскопы. По исследуемой поверхности проводят подключенным к приборам стержень с алмазным наконечником, высокочувствительным к перемещениям. Этот стержень полностью повторяет форму поверхностей и передает ее размеры на экран или ленту профилограммы. Дальше, по полученным данным лаборант делает точное заключение о значение шероховатости и передает ее службе качества.

Методы осуществления контроля

Для осуществления контроля шероховатости поверхности используются два метода:

качественный;
количественный.

При проведении качественного контроля проводится сравнительный анализ поверхности рабочего исследуемого и стандартного образцов путем визуального осмотра и на ощупь. Для проведения исследования выпускаются специальные наборы образцов поверхностей имеющих регламентную обработку согласно ГОСТ 9378-75. Каждый образец имеет маркировку с указанием показателя Ra и метода воздействия на поверхностный слой материала (шлифовка, точение, фрезерование т. д.). Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного слоя при характеристиках Ra=0,6-0,8 мкм и выше.

ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия

1 файл 50.04 KB

Образцы шероховатости поверхности

Количественный контроль поверхности проводится с использованием приборов работающих с применением разных технологий:

профилометра;
профилографа;
двойного микроскопа.

Таблица замены обозначения шероховатости поверхности

Спасибо. Повешу рядом с зеркалом перед которым бреюсь.

Всегда любил черчение. Особенно ювелирные украшения чертить)

ну слитно же. нахуй. стыдоба блядь

А что за книга? 0.0

Спасибо, есть аналогичное, только по допускам с квалитетами тоже в Компасе. Кому интересно могу выложить.

Было бы не плохо

а нахуя, если работаешь в компасе, то прямо там и можно посмотреть.

компас может быть установлен дома, а на работе в большинстве случаев — автокад.

да вы там совсем еб. извращенцы.

Прочел «Радий 0,63 Раскатка» и испугался — зачем вы там радий раскатываете

Инженер энергетик только что расплавил вольфрам жопой. Не дай бог номенклатура на замену придет,я умру нахуйУ нас чертежами только не подтираются,сколько у нас их. Ой блджаааааааааааа :С

Табличка, пожалуй, полезна тем кто часто занимается переоформлением старых бумажных чертежей.

Вот мне и полезна, так как приходится работать с чертежами и оборудованием аж 63 года.

Номера чертежей наверняка ещё 10-ти значные?

Ты вовремя, по раньше бы, но лучше поздно, чем ещё позднее)

Я Вам больше скажу, есть обозначение ещё старее, там просто треугольники, без цифры. От одного до трёх: три — от 0,8 до 3,2 Ra, два — от 3,2 до 12,5 и один — од 12,5 до 100. Могу ошибаться, пишу по памяти. Пришлось как-то, перечерчивать чертёж начала 50-х, так там они и были. Инфу по тем, что в посте быстро нашёл а вот с ними кое-как отрыл.

какая-то очень сложная шутка.

А не гуманитарий ты часом?

ТЫ НЕ ПОВЕРИШЬ . кроме гуманитариев есть еще куча народу которая не понимает физику и тп.

Я технарь и я не понимаю физику.

хлоп хлоп хлоп хлоп.

Люди делятся на гуманитариев и технарей. Но и среди них бывают полутона.

Медики, биологи и химики у нас гуманитарии или технари?

Да, мне это известно:)

А вы устроились по специальности?

Если студент — специальность, то да. Но к чему задан вопрос?

Вот это и есть полутона

У меня вообще уже впечатление складывается, что все технари обезьяны, прыгающие и кричащие все время «ГУМАНИТАРИЙ,ГУМАНИТАРИЙ!!» кроме математических наук, умом как-то не блещете :/

ты бы лучше в комменты файлик кинул.

Не каждому приходится читать и/или переделывать чертежи 50-летней давности.

Только вчера искал)) магия пикабу, спасибо)

О, спасибо. А то в авиационном учусь, пригодится

Спасибо, распечатала себе

А все таки хон или зеркало?

на поковки и штампмовки пофиг)

Реально. Стандартизованные значения откуда-то же взялись.

Приборы: профилограф, профильметр, профилограф-профилометр.

Язык кота куда относится по этой таблице?

ГДЕ ТЫ БЫЛ ПОЛ ГОДА НАЗАД?

Всё правильно у автора. Ra3,2 является предпочтительным значением.

Хорошо, я вижу, что вопрос неоднозначный. В разных книгах разные данные. А из какого справочника ваша таблица?

ГОСТ 2789 Шероховатость поверхности. Параметры, характеристики, обозначения. Таблица 2.

Там и видно, какие значения являются предпочтительными.

На самом деле неооднозначности тут нет. Есть ГОСТ, в нём стандартный ряд, в стандартном ряду есть предпочтительные значения, которые, как правило, и проставляются в чертеже. А вообще разработчик чертежа сам определяет что ему нужно — Ra3,2 или Ra5.

Обработка участков изделия

В тех случаях, когда обработке подвергаются отдельные участки деталей, то они должны быть на чертежах отмечены утолщенной штрихпунктирной линией. Она проводится на расстоянии 0,8…1 мм от них и указываются определяющие размеры поверхности. Кроме того, все показатели свойств материала, а также, если это необходимо, способы их получения, указываются на полках линий-выносок.

Изменение свойств металла при нагреве

В тех местах, где те размеры, которые определяют подвергаемые обработке поверхности, ясны из данных чертежа, их можно не проставлять.

Термическая обработка деталей

В тех случаях, когда требования к свойствам материала детали различны для разных участков ее поверхности, то все они должны указываться по отдельности.

Классификация поверхностей

При определении характеристики поверхностного слоя материала необходимо провести классификацию:

Рабочие поверхности, имеющие сопряжение с изменением местоположения в ходе осуществляемого процесса, по отношению друг к другу (механизмы двигателей, насосов и т. д.). Детали, используемые в механизмах обязательно должны обрабатываться с высокой точностью, а показатели соответствовать величинам Ra=2,5-0,16 мкм, Rz=10-0,8 мкм.
Установочные поверхности – детали находятся в соприкосновении, но по отношению друг к другу неподвижны. Подлежат обработке и должны соответствовать показателям Ra=20-2,5 мкм, Rz=80-10 мкм.
Ограничительные и соединительные поверхности – элементы служащие ограничением для работающих механизмов (корпуса приборов, станков и т. д.). Данные поверхности в зависимости от требований могут подвергаться обработке, параметры соответствуют Ra=20-2,5 мкм, Rz=80-10 мкм.
Поверхности, требующие специальной обработки (детали внешних корпусов механизмов, агрегатов). Параметры шероховатости должны соответствовать Ra=5,0-1,25 мкм, Rz=20-6,3 мкм. Особо стоит отметить требования, предъявляемые к органам управления механизмов, приборов у которых показатели должны, находится на уровне Ra=0,63-0,08 мкм, Rz=3,2-0,4 мкм.
Используя данные качества поверхности, получаемые при различных методах обработки можно выстраивать технологическую цепочку, обеспечивающую наибольшую эффективность и сокращение времени обработки деталей.
Классы шероховатости поверхности

Нормативные данные также содержатся в ГОСТ 2.309-73 согласно, которому наносятся обозначения на чертежи и содержат характеристики поверхностей по установленным правилам и обязательны для всех промышленных предприятий. Необходимо также учитывать, что знаки и их форма, наносимые на чертежи должны иметь установленный размер с указанием числового значения неровности поверхности. Регламентируется высота знаков, указывается вид обработки.

ГОСТ 2.309-73 Обозначение шероховатости поверхностей

1 файл 973.51 KB Знак имеет специальный код, который расшифровывается следующим образом:

первый знак – характеризует тип обработки исследуемого материала (точение, сверление, фрезерование и т.д.);
второй знак — обозначает, что поверхностный слой материала не подвергался обработке, а образован путем ковки, литья, прокатки;
третий знак – показывает, что вид возможной обработки не регламентируется, но должен соответствовать Ra или Rz.

В случае отсутствия знака на чертеже, поверхностный слой не подвергается специальной обработке.

На производстве используют два вида воздействия на верхний слой:

с помощью частичного удаления верхнего слоя обрабатываемой детали;
без удаления верхнего слоя детали.

При удалении верхнего слоя материала в основном используется специальный инструмент, предназначенный для выполнения определенных действий – сверления, фрезерования, шлифования, точения, и т. д. В ходе обработки происходит нарушение верхнего слоя материала с образованием остаточных следов от используемого инструмента.

Когда применяется обработка без удаления верхнего слоя материала – штамповка, прокат, литье, происходит смещение структурных слоев их деформация с принудительным созданием «гладко-волокнистой» структуры.

При конструировании и изготовлении деталей параметры неровностей задает конструктор, основываясь на техническом задании определяющим характеристики изделия в зависимости от требований, предъявляемых к изготовляемому механизму, технологии используемой при производстве и степени обработки.

Методы осуществления контроля

Для осуществления контроля шероховатости поверхности используются два метода:

При проведении качественного контроля проводится сравнительный анализ поверхности рабочего исследуемого и стандартного образцов путем визуального осмотра и на ощупь. Для проведения исследования выпускаются специальные наборы образцов поверхностей имеющих регламентную обработку согласно ГОСТ 9378-75. Каждый образец имеет маркировку с указанием показателя Ra и метода воздействия на поверхностный слой материала (шлифовка, точение, фрезерование т.д.). Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного слоя при характеристиках Ra=0.6-0.8 мкм и выше.

Образцы шероховатости поверхности

профилометра;
профилографа;
двойного микроскопа.

ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ

2.1. Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, на рамке допуска формы, а также разрывать выносную линию (черт. 7).

Черт. 7

(Измененная редакция, Изм. № 3).

2.2. На линии невидимого контура допускается наносить обозначение шероховатости только в случаях, когда от этой линии нанесен размер.

2.3. Обозначения шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на черт. 8 и 9.

2.4. Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на черт. 10.

2.5. При изображении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров (черт. 11).

2.6. При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (черт. 12).

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

Примечание. При расположении поверхности в заштрихованной зоне обозначение наносят только на полке линии-выноски.

2.7. Обозначение шероховатости. одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа (черт. 13, 14) вместе с условным обозначением . Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением .

Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

Примечание. Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Черт. 13

Черт. 14

2.4 – 2.7. (Измененная редакция. Изм. № 2, ).

2.8. Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

2.9. Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости (черт. 15а). Через заштрихованную зону линию границы между участками не проводят (черт. 15б).

Черт. 15

2.10. Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности (черт. 16а, б, в), а для глобоидных червяков и сопряженных с ними колес – на линии расчетной окружности (черт. 16г).

Черт. 16

2.11. Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля (черт. 17а) или условно на выносной линии для указания размера резьбы (черт. 17б, в, г, д), на размерной линии или на ее продолжении (черт. 17е).

Черт. 17

2.9 – 2.11. (Измененная редакция, Изм. № 2, ).

2.12. Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с черт. 18. Диаметр вспомогательного знака – 4 … 5 мм.

Черт. 18

В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак не приводят (черт. 19).

Черт. 19

(Измененная редакция, Изм. № 1, 2, ).

2.13. Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например: «шероховатость поверхности А – ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрихпунктирной линии, которой обводят поверхность на расстоянии 0,8 … 1 мм от линии контура (черт. 20).

Черт. 20

(Измененная редакция, Изм. № 2, ).

1. Обозначение шероховатости поверхностей. 1

2. Правила нанесения обозначений шероховатости поверхностей на чертежах. 4

Маркировка структуры поверхности

На чертежах обозначение шероховатости делается для всех поверхностей изделия, за исключение тех, шероховатость которых не обозначена требованиями. В конструкторской документации маркировка обозначается специальным значком, который имеет дополнительную полку и прочие уточнения. Если способ обработки не указывается, то на чертеже значок изображается без полки.

Правила нанесения знаков шероховатости на чертежах

Знаки для обозначения шероховатости поверхности в зависимости от вида её обработки

Основной знак

Основной значок, который соответствует стандартном условию нормирования шероховатости. Используется, когда метод образования шероховатости не регламентирован.

Обработка механическим способом

Данный знак применяется, когда поверхность получена в результате обработки механическим способом. Например, при шлифовке, обточке, полировке и т.д. В данном обозначении конкретный вид механического воздействия может не указываться.

Обозначение обработки литья или штамповки

Данное обозначение используют, когда поверхность получена без удаления слоя механической обработкой. Например, литьём или штамповкой. То, какие работы проводились с деталью также не указывается.

Примеры обозначения шероховатости поверхности

Для того чтобы понимать обозначение шероховатости поверхности на чертежах нужно рассмотреть несколько простых примеров:

√(Ra 3 ) — цифра «3» указывает на наибольшее допустимое значение параметра. В зависимости от цифры будут меняться и характеристики, логично, что если «3» заменить на «80» или «10», то при изготовлении детали будут добиваться нужного значения.
√(Rz 40 min);√(Rz 20min) – Rz 40min и Rz 20min указывают на наименьшее значение параметра. Такое обозначение используют, когда для правильного выполнения своих функций на детали не должна быть слишком ровная поверхность.

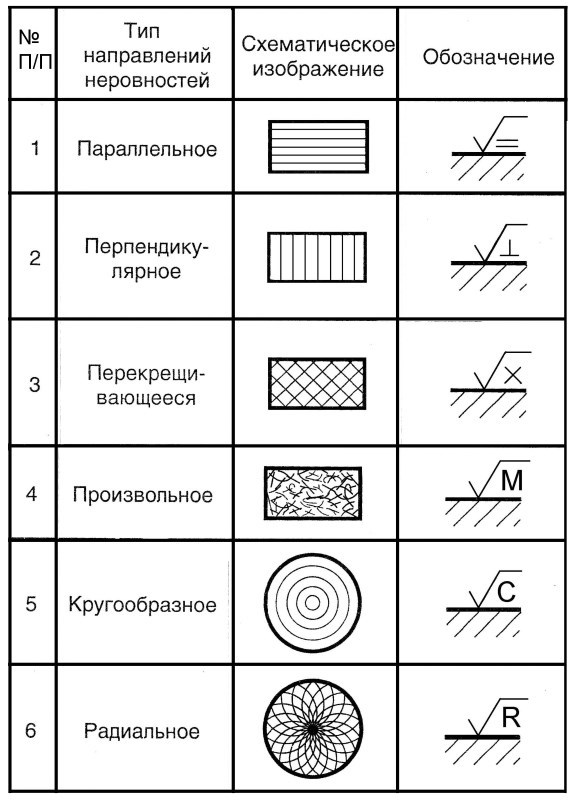

Условные обозначения направлений неровностей поверхности

√(=Ra1) — неровности направлены параллельно друг другу.
√(⊥Ra1) — перпендикулярное направление.
√(Х Ra1) – направления перекрещиваются.
√(М Ra1) — произвольное направление.
√(С Ra1) — кругообразное направление.
√RRa1 — радиальное направление относительно центра поверхности.
√PRa1— неровности направлены хаотично.

Обозначения направления шероховатости поверхности на чертежах

Варианты обозначения шероховатости поверхности

Как и многие вопросы в конструировании, обозначение шероховатостей поверхности строго регламентируется соответствующим ГОСТом в единой системе конструкторской документации (ЕСКД). В данном конкретном случае это ГОСТ 2.309-73 – «Обозначение шероховатостей поверхностей».

При механической обработке изделия, будь то деталь, целиком изготавливаемая из материала, или дообработка сборочной единицы в сборке, на обрабатываемые поверхности наносится в обязательном порядке обозначение шероховатости. Это сделано для того, чтобы рабочие, изготавливающие вашу деталь, знали, какой чистоты должна быть поверхность детали, а не оставили вам криво и косо отрубленный кусок железа в нужных габаритных размерах.

Обозначение шероховатости производится строго регламентированным значком, его можно видеть на рисунке ниже.

Отличительной особенностью знака является тот факт, что в случае применения оного без определенной характеристики, как, например, в случае не обработки поверхности (будет рассказано чуть далее), допускается изображать его без полки, просто в виде галочки.

Виды значка делятся на три типа:

— устанавливается в случае, когда конструктор не указывает конкретный способ обработки поверхности, требуя только конечный результат в виде определенной шероховатости поверхности.

— устанавливается в том случае, когда указанная шероховатость должна быть обязательно достигнута с удалением слоя материала с поверхности. Например, когда деталь явно берется с запасом по габаритам, оставляя допуск на обработку.

— устанавливается в тех случаях, когда поверхность не должна быть обработана с удалением слоя материала. Он же в простонародье именуется «не обработка». Обычно устанавливают на поверхности, которые не обрабатываются – внутренние и внешние диаметры труб, поверхности листов гнутых деталей, или определенные стороны листов металла, чистота поверхности которых не играет роли в изготовлении изделия. Подразумевается, что чистота этой поверхности указана в ГОСТе или ТУ на материал, указанные в поле «Материал» основной надписи, и должна ей соответствовать.

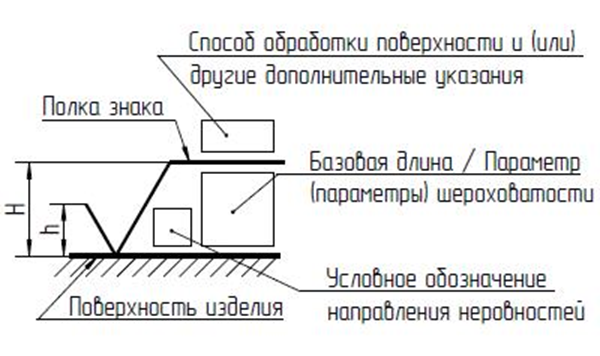

Габариты значка шероховатости имеют определенные заданные ГОСТом размеры, они показаны на рисунке ниже.

Высота маленькой полки h должна быть приблизительно равна высоте букв шрифта на поле чертежа, H больше h в от 1,5 до 5 раз, и зависит от того, что записано под полкой знака. Толщина линий примерно половина толщины от основной линии на чертеже.

Основные правила обозначение шероховатостей поверхностей:

Значение параметра шероховатости берется из ГОСТ 2789-73

Это значение записывается под полкой значка после соответствующего обозначения, описанного так же в ГОСТ 2789-73. Пример – Ra1,6; Rz50.

При указании наибольшего значения шероховатости указывается только это значение — Ra1,6

Допускается указывать наименьшее значение шероховатости — Ra6,3min

Допускается указывать диапазон шероховатостей от минимального до максимального значения, в таком случае пределы указывается в две строки после обозначения типа шероховатости

Допускается указывать несколько диапазонов разных типов шероховатостей под одним знаком. Показано на рисунке далее.

Условные обозначение направления неровностей должны соответствовать обозначениями их ГОСТ 2789-73, но приводятся они только при необходимости. Ниже приведена таблица соответствия условных обозначений направлениям неровностей.

В случае, когда достигнуть необходимой чистоты поверхности можно только конкретным способом, либо конструкция изделия подразумевает использование только одного способа обработки поверхности, этот способ указывается над полкой значка.

На чертежах допускается упрощенное изображение шероховатостей поверхностей. В таком случае нужная шероховатость обзывается одной из свободных букв, не использованных на чертеже, а полное ее обозначение расшифровывается в технических требованиях.

В случае, если направление для измерения шероховатости определенной поверхности отличается от предусмотренного ГОСТ, это отображается на чертеже при помощи специальной двунаправленной стрелки.

Обозначение шероховатости поверхности;

В соответствии с ГОСТ 2.309 шероховатость на чертежах обозначается тремя знаками(рис.19).

Первый знак означает, что конструктор не устанавливает вид обработки поверхности (знак, предпочтительный для обозначения).

Второй знак обозначает шероховатость поверхности, которая должна быть образована удалением слоя материала.

Третий знак обозначает шероховатость поверхности, которая должна быть образована без удаления слоя материала (литье, штамповка и другие пластические методы обработки) с указанием значения параметра шероховатости.

Рис.19.Знаки обозначения шероховатости на чертеже

Рис. 20. Возможное размещение знака

Поверхности, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены третьим знаком без указания значения параметра шероховатости. Состояние поверхности при этом должно соответство-

вать требованиям, установленным соответствующими стандартами или техническими условиями, причем на этот документ в чертеже должна быть приведена ссылка, например, в виде указания сортамента материала или технических условий на заготовку.

Знак шероховатости может указываться на контурной линии чертежа, на размерных линиях или на их продолжениях, на рамке допуска формы, на полках линий – выносок (рис.20).

Значения параметровмогут быть заданы четырьмя способами:

— наибольшим или наименьшим предельным значением;

— двумя предельными значениями (диапазоном значений);

— номиналом с отклонениями;

— наименьшим значением с указанием обозначения min

При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке:

— параметр высоты неровностей профиля;

— параметр шага неровностей профиля;

— относительная опорная длина профиля.

При нормировании требований к шероховатости поверхности параметрами R_a ,R_z, R_max базовую длину в обозначении шероховатости не приводят, если она соответствует ГОСТ 2789 для выбранного значения параметра шероховатости. На рис.21, а представлена схема обозначения шероховатости на чертежах до внесения изменений в ГОСТ 2.309, а на рис.21, б — схема обозначения с учетом изменений.

Рис. 21. Место и порядок записи параметров шероховатости:

а — в старом обозначении; б — в новом обозначении

Согласно изменениям, все параметры шероховатости должны быть указаны с обозначением символа, в том числе и параметр Ra. Кроме того, все параметры теперь должны указываться под полочкой знака шероховатости в той последовательности, которая представлена на рис.21, б.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т.д.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности, независимо от числа изображений или поверхностей, имеющих одинаковую шероховатость и образующих контур (рис.22), наносят один раз.

Рис.22. Обозначение одинаковой шероховатости поверхностей, образующих контур:

а — новое обозначение; б – старое обозначение

Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Примеры обозначения шероховатости в старом и новом обозначении представлены на рис.23, a, б.

Рис. 23. Примеры обозначения шероховатости:

а – старое обозначение; б – новое обозначение

Если все поверхности имеют одинаковую шероховатость, то значения параметров шероховатости указываются в правом верхнем углу (рис. 24, а).

Если часть поверхностей имеет одинаковую шероховатость, то дополнительно ставится под полочкой знак шероховатости в скобках (рис.24, б).

Если часть поверхностей по данному чертежу не обрабатывается, шероховатость указывается в соответствии с рис. 24, в (полочка не рисуется, параметры не указываются).

Рис.24. Варианты обозначения шероховатости в правом углу чертежа

Материал изложен в соответствие с литературными источниками и нормативной документацией:

ГОСТ 2789–73. Шероховатость поверхности. Параметры и характеристики.

ГОСТ 2.309–73. ЕСКД. Обозначения шероховатости поверхности.

Особые условия

При массовом производстве определенных деталей иногда нарушается заданная форма или их сопряженность. Подобные нарушения увеличивают допустимый износ деталей, и ограничиваются специальными допусками, которые указаны в ГОСТ 2.308. Каждый вид используемого допуска имеет 16 определяющих степеней точности, которые оговариваются для деталей разной конфигурации с учетом используемого материала. Необходимо также учитывать, что используемые допуски размера и конфигурации для деталей имеющих цилиндрическую форму берутся с учетом диаметра деталей, а плоские детали с учетом толщины, а максимальная погрешность не должна превышать показатель допуска.

Правильное использование методики определения показателей шероховатости поверхностей позволяет достичь более высокой точности обработки и размера деталей при соблюдении параметров указанных в нормативных документах, которые дают возможность значительно повысить качество готового продукта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
