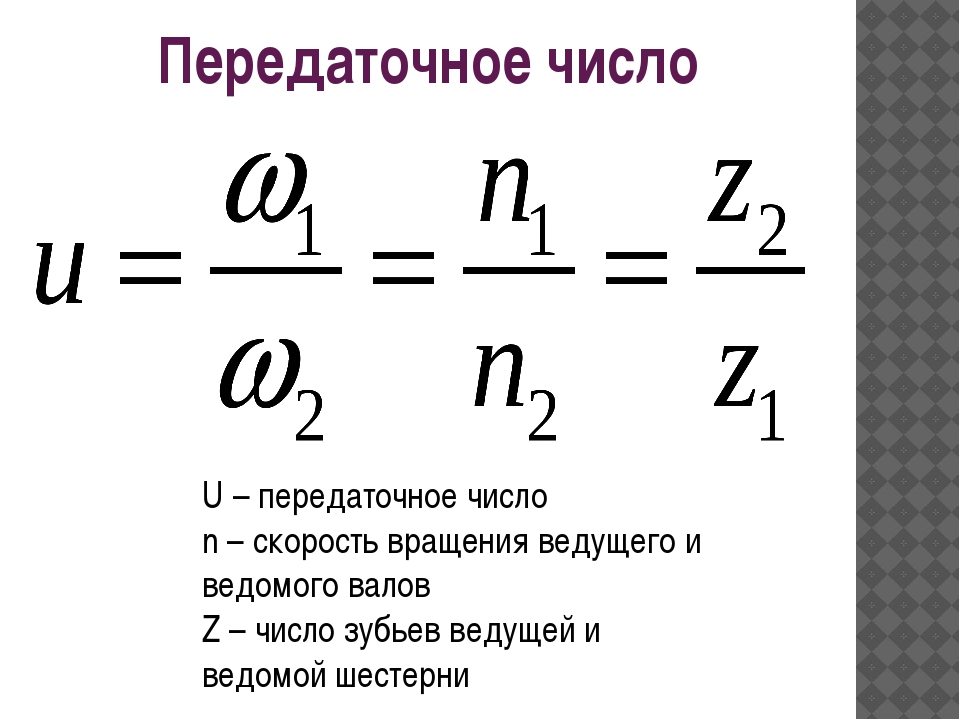

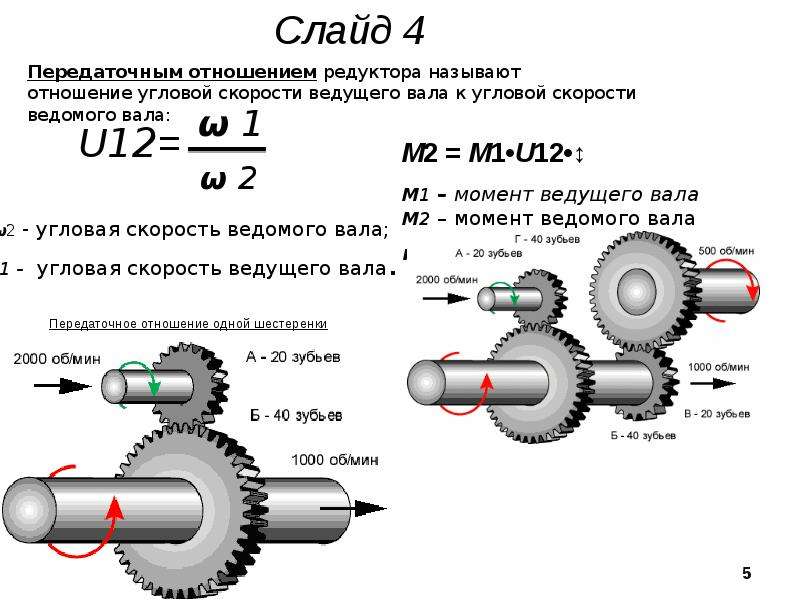

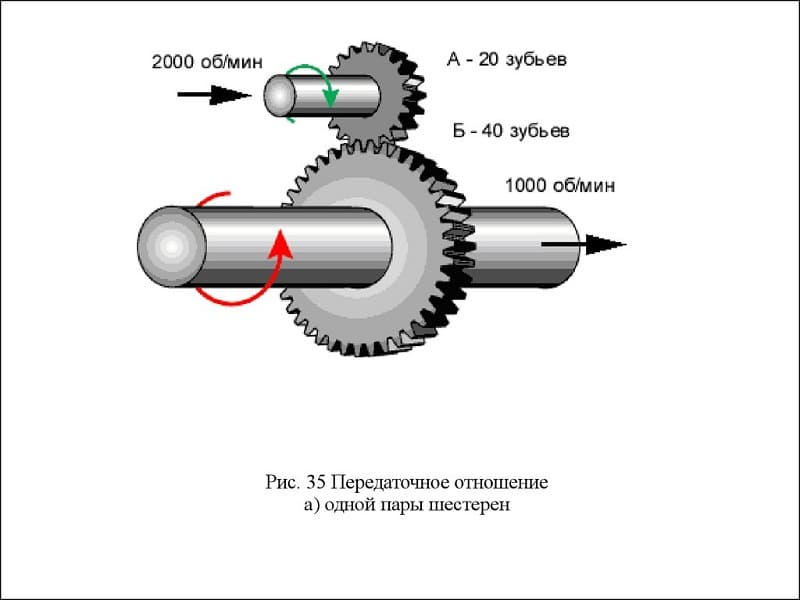

Роль передаточного числа в современных редукторах

Самый простой способ

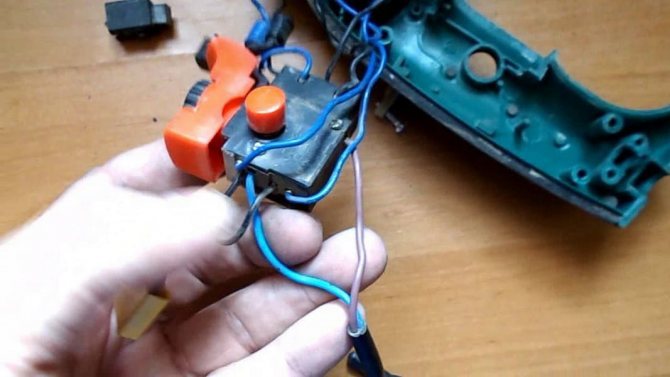

Во многих электроинструментах, в которых используются коллекторные двигатели, установлен небольшой реостат, с помощью которого можно практически без потери мощности управлять частотой вращения ротора. Такой элемент можно снять с неисправной дрели, шуруповёрта или перфоратора и установить последовательно с электрическим мотором. Если подходящего реостата нет в наличии, то такую деталь можно недорого приобрести в специализированном магазине.

Небольшая сложность заключается в том, что рабочий ход такого регулировочного механизма очень небольшой и бывает очень непросто установить обороты двигателя на необходимом уровне. Эта проблема, как правило, решается установкой дополнительных механических преобразователей механической энергии. Таким образом, можно будет правильно установить частоту вращения ротора, а также обеспечить фиксацию прибора на необходимом уровне.

Кроме реостатов из ручных электрических инструментов можно использовать готовые магазинные приборы, которые достаточно подключить в розетку, а выводы двигателя подсоединить уже непосредственно к регулировочному прибору. Такие изделия позволяют осуществлять изменение напряжения в очень широком диапазоне, поэтому подобрать положение управляющего тумблера под определённые обороты двигателя не составит большого труда. Немаловажным плюсом магазинных реостатов является возможность использовать их с другими электронными приборами, то есть достаточно один раз приобрести изделие, с помощью которого можно будет осуществлять регулировку большого количества приборов, не ограничиваясь электромоторами.

Как прозвонить электродвигатель и определить его сопротивление?

Асинхронный электродвигатель, как правило, имеет три обмотки. У каждой обмотки есть по два вывода, которые должны быть обозначены в клеммной коробке двигателя. Если выводы обмоток известны, то можно легко прозвонить каждую из них и сравнить величину сопротивления с остальными обмотками. Если величины сопротивлений отличаются не более, чем на 1%, то скорее всего, обмотки исправны.

Сопротивление обмоток электродвигателя измеряется с помощью омметра, как и сопротивление обмоток трансформатора. Чем больше мощность двигателя, тем меньше сопротивление его обмоток, и наоборот.

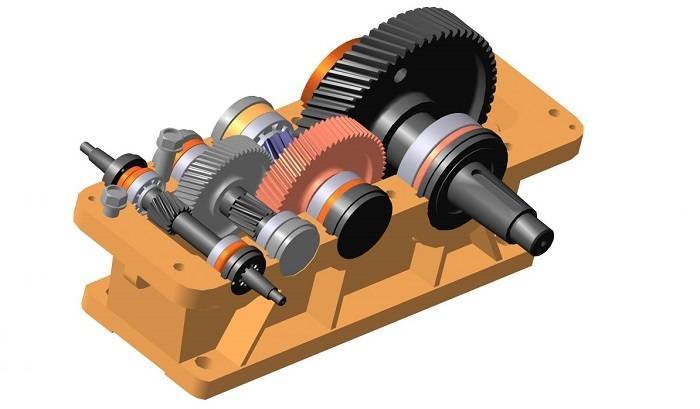

Устройство и принцип действия цилиндрического редуктора:

Независимо от модели, конструкция редуктора включает в себя такие основные детали, как: корпус, крышка, валы, зубчатые колеса, подшипники и уплотнители.

Зубчатые колеса в зацеплении друг с другом образуют цилиндрические зубчатые передачи, состоящие из пары зубчатых колес. Их исполнение может быть следующим: развернутым, раздвоенным или соосным.

Входной и выходной валы подсоединяются к двигателю и рабочей машине с помощью муфт или других соединительных элементов.

Общий принцип действия такого редуктора схож с другими видами и заключается в следующем: после приложения вращающего момента к входному валу, он с помощью цилиндрической зубчатой передачи передается последовательно через зубчатые колеса на выходной вал. Если в редукторе используются несколько ступеней, то вращающий момент передается через промежуточные валы с закрепленными на них зубчатыми колесами.

Классификация цилиндрических редукторов

Слово «редуктор» (от лат. reductor) переводится как «отводящий/приводящий назад». То есть уже исходя из названия можно определить задачу данного механизма.

Цилиндрический горизонтальный редуктор представляет собой устройство, которое изменяет крутящий момент, а также мощность мотора. Устанавливается он почти на все автомобили. Это составной элемент трансмиссии, который регулирует перемещение в высокоточных приборах. Как выглядит данный механизм? Он выполнен в виде одного либо нескольких зубчатых зацеплений, которые взаимодействуют друг с другом, чтобы понизить обороты мотора до нужной скорости вращения исполняющего узла.

Цилиндрические горизонтальные редукторы подразделяются на несколько видов в зависимости от количества ступеней, типа колес и резьбы. Далее разберем каждую из классификаций подробно.

По типу зубьев колес цилиндрические горизонтальные редукторы подразделяются на:

  • прямозубые;
  • косозубые;
  • криволинейные;
  • шевронные.

Проще всего изготовить прямозубые колеса, но их уровень шума окажется выше, чем у косозубых и шевронных. Более того, ресурс механизма данного типа будет небольшим по причине постоянных ударов во время соприкосновения пар зубьев: из-за сильной вибрации детали быстро изнашиваются.

Цилиндрический горизонтальный косозубый редуктор имеет более сложную конструкцию. Но и эксплуатационные характеристики у него лучше: уровень шума низкий, небольшой износ, плавный ход. Единственный минус — возникает осевая сила, пагубное воздействие которой приходится как-то нивелировать.

Следующий шаг, который сделали инженеры, – усовершенствовали косозубое колесо, создав криволинейный редуктор. Его эксплуатационные характеристики наиболее высоки, однако производство данного типа колес считается достаточно сложным, ведь необходимо использовать спецоборудование.

Чтобы устранить главный минус косозубых колес — осевую силу, приходится устанавливать на валу второе точно такое же колесо, зубья которого наклонены в другую сторону. В результате осевые силы компенсируются двумя половинами колеса, оно называется шевронное. Если на автомобиле используется такой механизм, ход будет максимально плавный. Главная особенность шевронных колес — больший угол зубьев по сравнению с косозубыми цилиндрическими горизонтальными редукторами.

Валы в редукторах могут располагаться относительно друг друга следующим образом:

  • оси валов параллельны;
  • оси валов перекрещиваются.

На большей части редукторов валы расположены параллельно.

В зависимости от количества ступеней редукторы подразделяются на следующие виды:

  • одноступенчатые цилиндрические горизонтальные редукторы;
  • двухступенчатые;
  • трехступенчатые;
  • многоступенчатые.

Как выбрать, сколько ступеней должно быть? Это определяется передаточным числом, которое должно обеспечиваться редуктором. В зависимости от компоновки ступеней положение входного и выходного валов относительно друг друга может быть различным. Для большей наглядности ниже приведено изображение трехступенчатого цилиндрического горизонтального редуктора.

Цилиндрическая передача, в свою очередь, может быть:

  • развернутая;
  • раздвоенная;
  • соосная.

Развернутая цилиндрическая передача встречается наиболее часто из-за универсальности деталей механизма. К примеру, шестерни и зубчатые колеса подойдут на несколько видов редукторов. А значит, компания-производитель сэкономит на их изготовлении.

Раздвоенная цилиндрическая передача подходит для тихоходной и быстроходной ступеней. Оптимальное решение – именно быстроходная ступень, ведь в этом случае получится сделать промежуточный вал в виде «вала-шестерни», а также плавающий быстроходный вал. В случае с раздвоенной схемой она «разносится» благодаря тому, что применяются косозубые передачи, в итоге получается шевронный механизм.

Если цилиндрическая передача соосная, значит, входной и выходной валы размещены на одной оси. Размер и вес таких механизмов примерно такой же, как у редукторов с развернутой схемой. В данном случае быстроходная ступень недонагружена, а тихоходная перегружена.

Преимущества и недостатки

Применение редукторов позволяет решить проблему низких скоростей и обеспечить функционирование генератора в номинальном режиме. При этом, все несколько сложнее, чем представляется поначалу, использование редукторов имеет немало достоинств и недостатков. Рассмотрим их внимательнее.

К достоинствам редукторов на ветроколесе можно отнести:

  • возможность значительно увеличить скорость вращения генератора
  • снижение зависимости комплекта от существующих метеорологических условий
  • при необходимости можно изменить режим работы устройства, оптимальным образом подготовить его к работе с данным оборудованием и потоками ветра

Недостатками редукторов являются:

  • падение мощности на валу, создающее проблемы при запуске генератора
  • появляются сложности в преодолении сопротивления магнитов, залипаниях
  • размеры устройства создают дополнительную преграду потоку ветра, появляется лишний шум
  • возрастает нагрузка на мачту ветрогенератора
  • обслуживание редуктора, расположенного на высоте, чрезвычайно сложно и опасно.
  • возможность качественного ремонта без опускания мачты отсутствует

Можно заметить, что недостатков больше, чем преимуществ

По степени важности они не слишком велики, но в некоторых ситуациях непреодолимы. Например, если крыльчатка не позволяет развить большую мощность, то использование редуктора окончательно ослабит вал и не позволит ему запустить генератор

Решением вопроса становится изменение размеров ветроколеса, позволяющее получить достаточное осевое усилие.

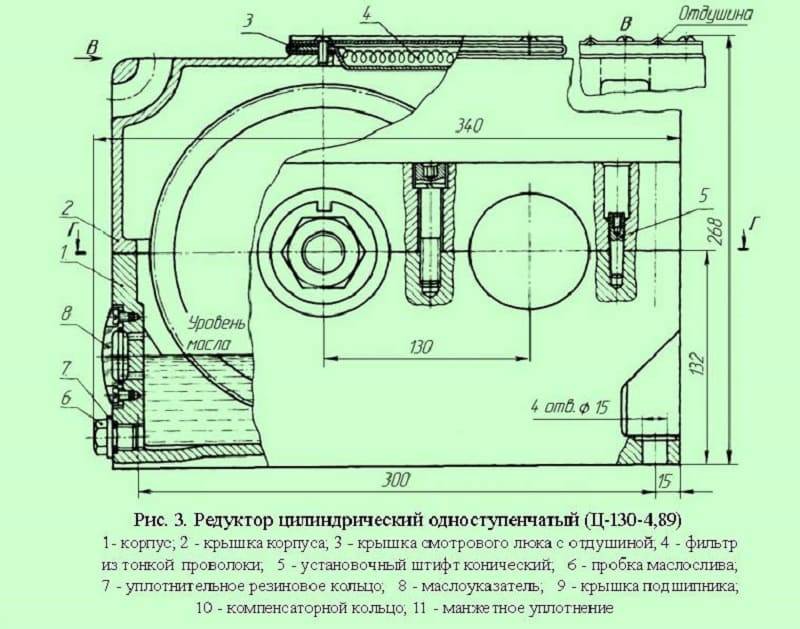

Особенности конструкции

Основой любого редуктора считается зубчатое зацепление, передающее вращательный момент и изменяющее число оборотов вала. Для цилиндрических зацеплений специфична возможность вращаться туда и обратно. Если понадобится ведомый вал с колесом подсоединяется к двигателю и становится ведущим. Они в этой конструкции размещены параллельно, вертикально и горизонтально. Устройство цилиндрических редукторов может быть самое различное, но оно в первую очередь включает в собственную конструкцию:

  • ведущий;
  • ведомый вал;
  • шестерню;
  • колесо;
  • подшипники;
  • корпус;
  • крышки;
  • систему смазки.

В простейшем одноступенчатом редукторе одна пара находится в зацеплении – шестерня и колесо. Если ступенек 2 и больше, исходя из этого возрастает численность деталей. Появляются промежуточные оси. Для изменения направления вращения, в кинематическую схему включают паразитку, переходную шестерню с количеством зубьев как у ведущей.

Корпус и крышка отливаются из чугуна или выполняются сварными из низкоуглеродистого листа толщиной 4 – 10 мм в зависимости от габаритов и мощности узла. Сварными делают небольшие редуктора. Другие имеют крепкий литой корпус.

Характеристика цилиндрических редукторов

Кол-во зацеплений, вид зуба и обоюдное расположение валов для всех видов оборудования описывает ГОСТ Редукторы цилиндрические. В нем указаны типоразмеры всех деталей, которые используют в цилиндрических редукторах при самых разных количествах ступенек. Максимальное передаточное число одной пары 6,5. Общее многоступенчатого редуктора может быть до 70.

Более чем у цилиндрического редуктора может быть передаточное число у передачи червячным методом,оно достигает 80. При этом они небольшие, но применяются нечасто из-за невысокого КПД. У цилиндрических одноступенчатых редукторов КПД 99 – 98%, очень высокий из всех вариантов передач.Отличительны червячные и цилиндрические редукторы расположением валов. Если у цилиндрических они параллельные, то червяк размещается к колесу под угол. Стало быть валы ведущий и ведомый выходят из перпендикулярно размещенных стенок находящихся по бокам корпуса.

Для смазки достаточно залить масло в поддон, чтобы находящиеся снизу шестерни в него частично погрузились. Во время вращения зубья захватывают масло и разбрызгивают его на прочие детали.

Проектирование и порядок расчета

Расчет грядущего редуктора начинается с определения передаточного момента и подборки его из нормированных пар. После чего уточняются диаметры деталей и межосевое расстояние валов. Составляется кинематическая схема, устанавливается идеальная форма корпуса и крышки, номера подшипников. В сборочный чертеж входит кинематическая схема двухступенчатого редуктора, смазочная система и способы ее контроля, типы подшипников и места их установки.

ГОСТ 16531-83 описывает все допустимые виды и типоразмеры зубчатых колес, которые используют в цилиндрических редукторах с указыванием модуля, количества зубьев и диаметра. По размерам шестерни выбирается вал. Его крепость рассчитывается с учетом вращательного момента на скручивание и изгиб. Устанавливается самый маленький размер, умножается на прочностный коэффициент. После подбирается ближний больший нормализованный размер вала. Шпонка рассчитывается исключительно на срез и выбирается подобно.

По диаметру вала подбирается подшипник. Его вид устанавливается направлением зуба. При косозубой передаче ставят упорные, намного дорогие. Прямозубая передача не нагружает их в осевом направлении, и однорядные шарикоподшипники работают по паре тысяч часов.

Сборочная схема указывается на чертеже внизу и детально расписывается в технологичной документации, которая предоставляется в производство одновременно с чертежами. На главном чертеже с общим видом в таблице указываются технические свойства редуктора, которые после переносятся в паспорт:

  • кол-во ступенек;
  • передаточное число;
  • число оборотов ведущего вала;
  • мощность на выходе;
  • КПД;
  • размеры;
  • вес.

Дополнительно могут указываться вертикальное расположение зацепления, направление вращение вала и вариант установки: фланцевый или на лапах.

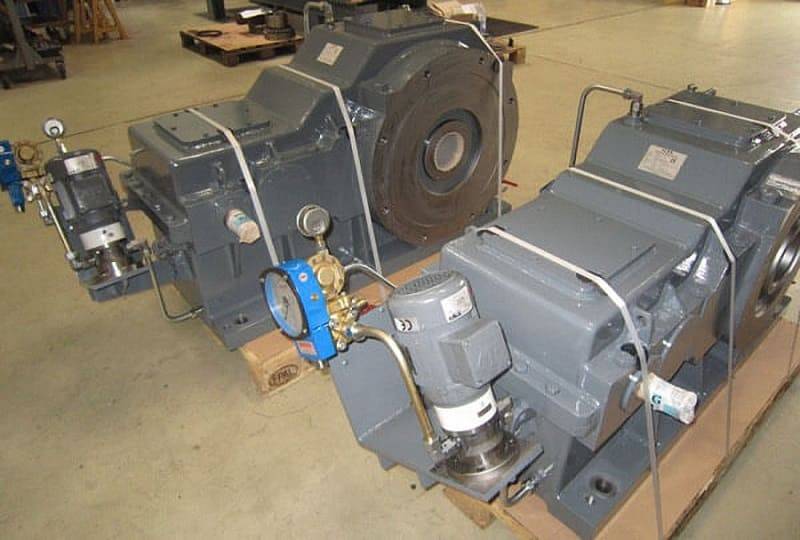

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z = 112 при и≤ 3,15, z = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x1=0,2; х2 = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Тт приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Тт — момент, передаваемый тихоходным валом; nБ — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.

Электрическая константа времени

Представляет собой время, необходимое для достижения уровня тока до 63 % после подачи напряжения на обмотки привода. Параметр обусловлен переходными процессами электромеханических характеристик, так как они быстротечны ввиду большого активного сопротивления. Общая формула расчета постоянной времени:

te = L ÷ R.

Однако электромеханическая константа времени tm всегда больше электромагнитной te. Первый параметр получается из уравнения динамических характеристики двигателя при сохранении условии, когда ротор разгоняется с нулевой скоростью до максимальных оборотов холостого хода. В этом случае уравнение принимает вид

M = Mст + J × (d(omega) ÷ dt), где

Mст = 0.

Отсюда получаем формулу:

M = J × (d(omega) ÷ dt).

По факту электромеханическую константу времени рассчитывают по пусковому момент — Mп. Механизм, работающий в идеальных условиях, с прямолинейными характеристиками будем иметь формулу:

M = Mп × (1 — omega ÷ omega0), где

omega0 — скорость на холостом ходу.

Такие расчеты используют в формуле мощности электродвигателя насоса, когда ход поршня напрямую зависит от оборотистости вала.

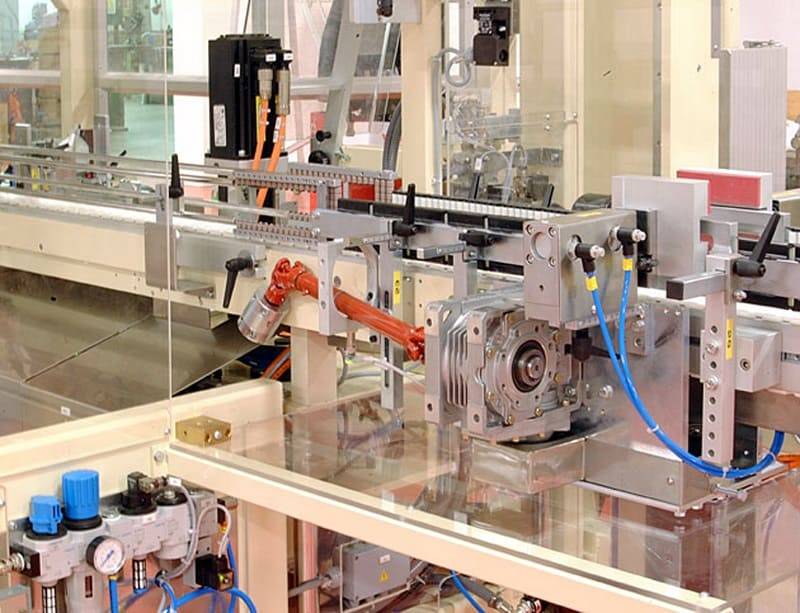

Использование цилиндрических редукторов

Назначение редуктора – понижение числа оборотов мотора и увеличение мощности на выходном валу. Сборка цилиндрического редуктора не представляет трудности. По самому центру отверстий проходит разъем корпуса и крышки. Подшипники насаживаются на валы, ставятся в приготовленные гнезда и подпираются с наружной стороны крышками.

Колеса и шестерни крепят на валы при помощи шпонок.

Для регулировки межосевого расстояния нужно с высокой точностью делать расточку корпуса.

Техническое обслуживание редукторов обычное. Нужно постоянно доливать масло, иногда менять его. Детали, размещенные в середине, рассчитаны на продолжительную эксплуатацию в течение как минимум 10 лет.

Прокатное и кузнечно-прессовое оборудование не сможет работать без редукторов. В данной сфере популярно много разновидностей редукторов. Прямозубые стоят на кранах. Мощные шевронные вращают кривошипные прессы, вальцы, манипуляторы, подающие металл.

Прокатные т-правильные станы работают исключительно благодаря клетям, передающим вращение мотора на валки и рабочие узлы.

Под каждым капотом скрывается коробка скоростей. На каждом станке есть редуктор или несколько. Небольшие передачи установлены в электрифицированном инструменте и регулируют частота вращения шпинделя дрели, угловые шлифовальные машины и фрезера.

Цилиндро-червячные редукторы

Одной из конструктивных разновидностей цилиндрического редуктора является цилиндро-червячный агрегат. Он относится к типу двухступенчатых:

  • первая, быстроходная передача – цилиндрическая;
  • вторая, тихоходная передача – червячная.

Соединение выполняется при помощи фланца. Прямой угол, под которым пересекаются оси вала двигателя и выходного вала, способствуют более удобному расположению привода. Вращение редуктору передается от насаженного на вал двигателя ведущего зубчатого колеса.

Цилиндрическое зубчатое колесо изготавливается из высоколегированной стали, зубья проходят несколько этапов закалки. Зубчатый венец червячной передачи выполняется центробежным литьем из высокопрочной бронзы.

Среди преимуществ, которыми обладают редукторы данного вида:

  • широкий диапазон передаточных величин, начиная с 50-150 до 400;
  • более высокий КПД;
  • повышение крутящего момента от 100 до 2800Нм;
  • компактность;
  • увеличенный эксплуатационный срок;
  • способность воспринимать высокие нагрузки, возникающие в момент пуска.

Цилиндро-червячный редуктор предназначен для решения задач, которые сопровождаются высокими аксиальными и радиальными нагрузками, что обеспечивается точной геометрией валов и их зубчатого сцепления.

Нагрузка насосов и типы нагрузки электродвигателя

Выделяют следующие типы нагрузок:

Постоянная мощность

Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.

Постоянный вращающий момент

Как видно из названия — «постоянный вращающий момент» — подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.

Переменный вращающий момент и мощность

«Переменный вращающий момент» — эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.

Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.

Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия, которые описывают соотношение между разностями давления и расходами.

Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.

Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.

В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.

Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.

Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.

На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения — мал, а потребный вращающий момент при высокой частоте вращения — велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность — кубу скорости вращения.

Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:

Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.

В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.

Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.

Этапы проведения работ по созданию этого устройства

  1. Монтаж ведущих звездочек на первичном валу. При этом установка может производиться точечной сваркой, фланцевым или шпоночным соединением;
  2. Сборка полуосей ведомого вала;
  3. Монтаж ведомой звездочки;
  4. Корпус можно подобрать с разборки и подогнать или сделать своими руками. При этом в нем необходимо проделать технологические отверстия под сальники и подшипниковые соединения;
  5. Установка шарикоподшипников закрытого типа. Отличным вариантом будут цилиндрические. Их монтаж производится внатяг;
  6. Ведущий вал устанавливается на подшипниковых опорах эксцентрикового типа с возможностью регулировки натяжения цепи минимум на 15 градусов;
  7. На завершающем этапе устанавливается крышка с герметизирующей прокладкой.

Задумав это сделать, лучше предварительно оценить свои силы, знания и навыки обращения с инструментом, чтобы не попасть впросак, потратив приличную сумму денег, немало времени и сил, и при этом, не создав необходимое устройство, но если вы действующий или механик в прошлом, можете смело браться за дело.

Говорить о пользе редуктора, думаю нет особой необходимости. Все и так всё прекрасно понимают.

Дефекты в редукторе ЗМ

Как определить редуктор заднего моста ваз

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

От сети

Однофазные электродвигатели переменного тока также позволяют регулировать вращение ротора.

Коллекторные машины

Такие моторы стоят на электродрелях, электролобзиках и другом инструменте. Чтобы уменьшить или увеличить обороты, достаточно, как и в предыдущих случаях, изменять напряжение питания. Для этой цели также есть свои решения.

Читать также: Козырьки над воротами и калитками фото

Конструкция подключается непосредственно к сети. Регулировочный элемент – симистор, управление которого осуществляется динистором. Симистор ставится на теплоотвод, максимальная мощность нагрузки – 600 Вт.

Если есть подходящий ЛАТР, можно все это делать при помощи его.

Двухфазный двигатель

Аппарат, имеющий две обмотки – пусковую и рабочую, по своему принципу является двухфазным. В отличие от трехфазного имеет возможность менять скорость ротора. Характеристика крутящегося магнитного поля у него не круговая, а эллиптическая, что обусловлено его устройством.

Есть две возможности контролирования числа оборотов:

  1. Менять амплитуду напряжения питания (Uy);
  2. Фазное – меняем емкость конденсатора.

Такие агрегаты широко распространены в быту и на производстве.

Обычные асинхронники

Электрические машины трехфазного тока, несмотря на простоту в эксплуатации, обладают рядом характеристик, которые нужно учитывать. Если просто изменять питающее напряжение, будет в небольших пределах меняться момент, но не более. Чтобы в широких пределах регулировать обороты, необходимо довольно сложное оборудование, которое просто так собрать и наладить сложно и дорого.

Для этой цели промышленностью налажен выпуск частотных преобразователей, помогающих менять обороты электродвигателя в нужном диапазоне.

Асинхронник набирает обороты в согласии с выставленными на частотнике параметрами, которые можно менять в широком диапазоне. Преобразователь – самое лучшее решение для таких двигателей.
