Гост р 8.651-2009 «гси. приборы контактные (щуповые) для измерений шероховатости поверхности. методика калибровки»

Профилометры для измерения шероховатости

Профилометр — это прибор, позволяющий определить параметры шероховатости детали. Он предназначен для проверки соответствия реального качества обработки поверхности и конструкторской документации. На заводах часто используется прибор для определения шероховатости поверхности металла методом непосредственного контакта — контактный профилометр.

Область применения

Сборка механизмов, узлов и агрегатов на предприятиях машиностроения зависит от степени обработки отдельных деталей. При монтаже строительных конструкций на высокопрочных болтах требуется минимальное количество неровностей на фасонных элементах. Поэтому службы контроля качества многих промышленных предприятий пользуются приборами для измерения шероховатости поверхности металла.

Принцип работы

Рабочим органом прибора, определяющего неровности поверхности детали путем непосредственного контакта, является алмазная или твердосплавная игла.

Она передвигается по обследуемой поверхности, а ее вертикальные колебания, вызванные неровностями, воспринимаются пьезоэлектрическим или индукционным датчиком, преобразуясь в токовый импульс.

Этот импульс приходит на усилитель, где он обрабатывается, выводя на жидкокристаллический дисплей информацию о характеристиках фактического рельефа обследуемой детали. Для определения шероховатости поверхности прибор выдает характеристики:

• Ra – среднеарифметическое отклонение рельефа от средней линии;
• Rz – высота неровностей рельефа по 10 точкам.

Кроме этого приборы для замера шероховатости поверхности могут показывать средневзвешенные, амплитудные или суммарные характеристики.

Виды измерителей шероховатости

По способам выдачи итоговой информации измерители шероховатости поверхности могут относиться к:

• профилометрам — приборам, отображающим показатели неровностей рельефа на дисплее в режиме реального времени;
• профилографам, выдающим результаты замеров после завершения обследования в виде графика, который подлежит расшифровке и анализу.

Однако многие компании предпочитают купить измеритель шероховатости, совмещающий функции обоих приборов, состоящий из трех основных блоков:

• измерительного, позволяющего получить необходимую информацию;
• электронно-преобразовательного, где информация, поступающая от первого блока, усиливается и превращается в электрический импульс;
• записывающего, где сигнал от электронно-преобразовательного блока приходит на электронное или аналоговое записывающее устройство, с которого выходит графическое изображение профиля – профилограмма. Наличие этого блока характерно для профилографа.

Профилометр для измерения шероховатости может быть контактным или бесконтактным, реализующим оптические и лазерные методы измерения неровностей изделия. Кроме этого, действующий ГОСТ 19300-86 разделяет профилометры – профилографы на различные типы:

I – стационарные измерители шероховатости — профилометры для работы в условиях лабораторий;

III — портативные профилометры, которые используются в ходе операционного контроля качества отдельных элементов в процессе производства.

Портативные измерители шероховатости применяются службами контроля качества многих промышленных предприятий. Эти приборы можно использовать в условиях как II, так и III типов, а невысокая цена профилометров для измерения шероховатости увеличивает их популярность.

Что мы предлагаем

Компания «Инновационные технологии» предлагает купить профилометры для контроля шероховатости от «Time Group», сертифицированные Госстандартом РФ. Они используют контактный способ замеров с помощью алмазной иглы и способны работать при температурах окружающей среды от 0°С до +40°С и влажности до 80%. Это приборы:

• Профилометр для контроля шероховатости TR100 и его модификация TR110. Приборы замеряют Ra и Rz, обладают большим жидкокристаллическим дисплеем со светодиодной подсветкой; их вес 200 г. Цена профилометров TR 100 и TR 110 весьма демократична;
• Профилометр – профилограф TR 200 или одну из его модификаций — TR 210, TR 220. Они с высокой точностью производят многопараметровые замеры и выводят их на жидкокристаллический дисплей размерами 50×30 мм, специализированный принтер или ПК. Вес приборов от 440 до 480 г.

Вы можете купить профилометр по выгодной цене с доставкой по Москве и другим городам России.

Измерители шероховатости

Профилометр, также известный, как измеритель шероховатости – это специальный прибор, предназначенный для измерения неровной поверхности. Для оценки данного параметра прибор использует в своей работе такой показатель, как шероховатость поверхности. Принцип действия профилометра основан на использовании датчика, оборудованного алмазной иглой. Игла перемещается перпендикулярно контролируемой поверхности, а полученные и усиленные сигналы с датчика обрабатываются электронным блоком, что в свою очередь, позволяет получить усредненный показатель шероховатости поверхности. Этот показатель количественно характеризует количество неровностей в расчете на определенную длину.

Измеритель шероховатости TR100

Профилометр TR100 производства TIME Group Inc. — портативный прибор для измерения параметров шерохов.. 80 660.00 р.

Подробнее

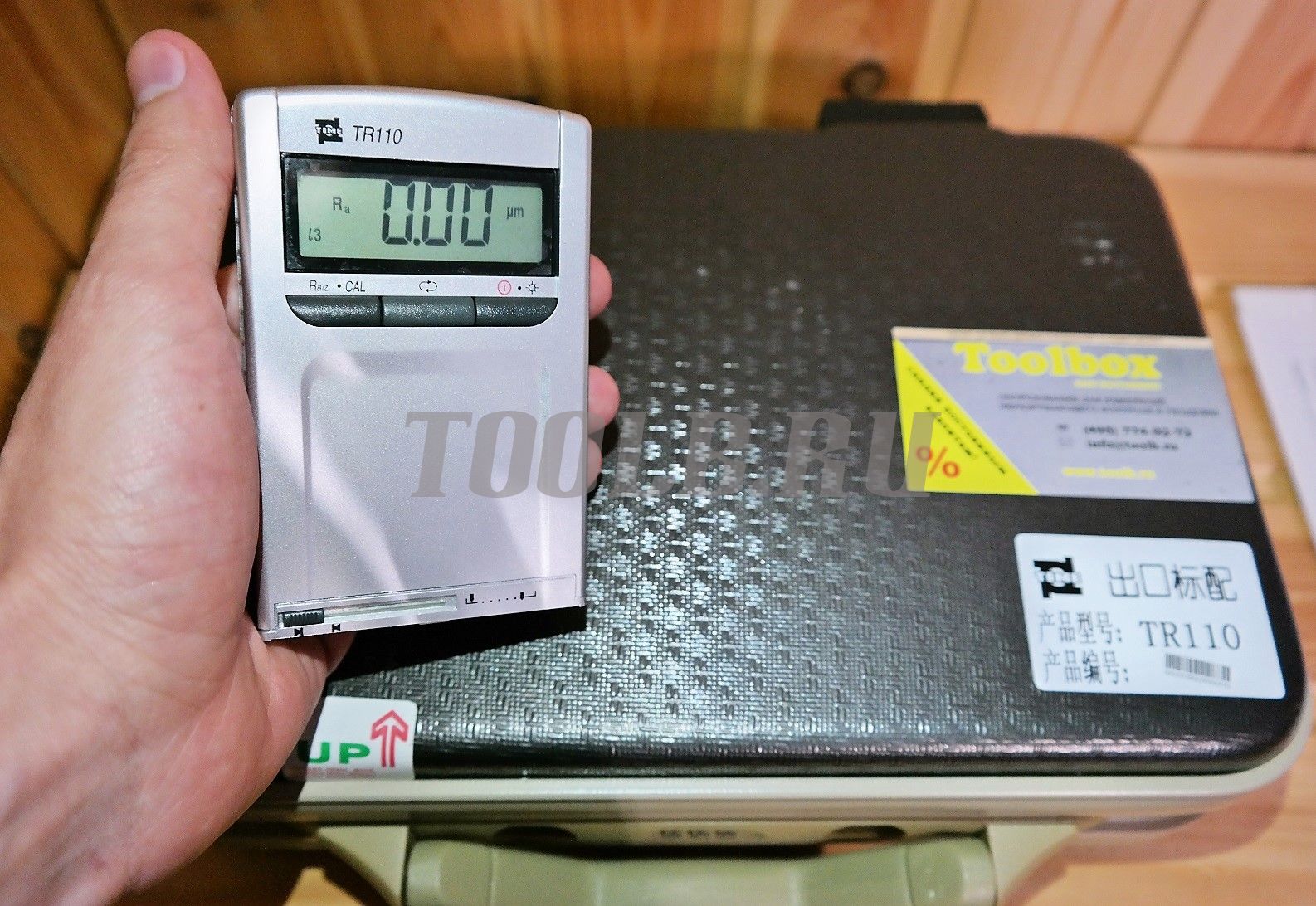

Измеритель шероховатости TR110

Измеритель шероховатости TR110 широко применяется в различных отраслях промышленности для определени.. 91 020.00 р.

Подробнее

Измеритель шероховатости TR110 New

TR110 New – это обновленная версия популярного измерителя шероховатости TR110. Основным отличительны.. 91 760.00 р.

Подробнее

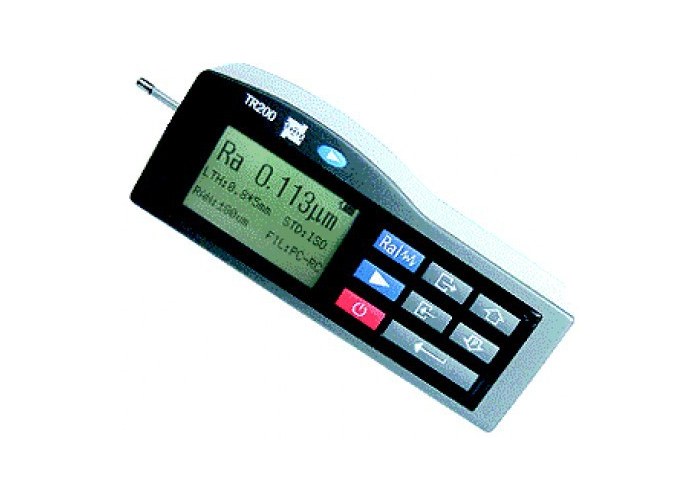

Измеритель шероховатости TR200

Профилометр TR200 – это портативный прибор, предназначенный для измерения и контроля параметров шеро.. 155 400.00 р.

Подробнее

Измеритель шероховатости TR210

Измеритель шероховатости TR210 – это упрощенная модель профилометра TR200. Прибор позволяет измерять.. 151 700.00 р.

Подробнее

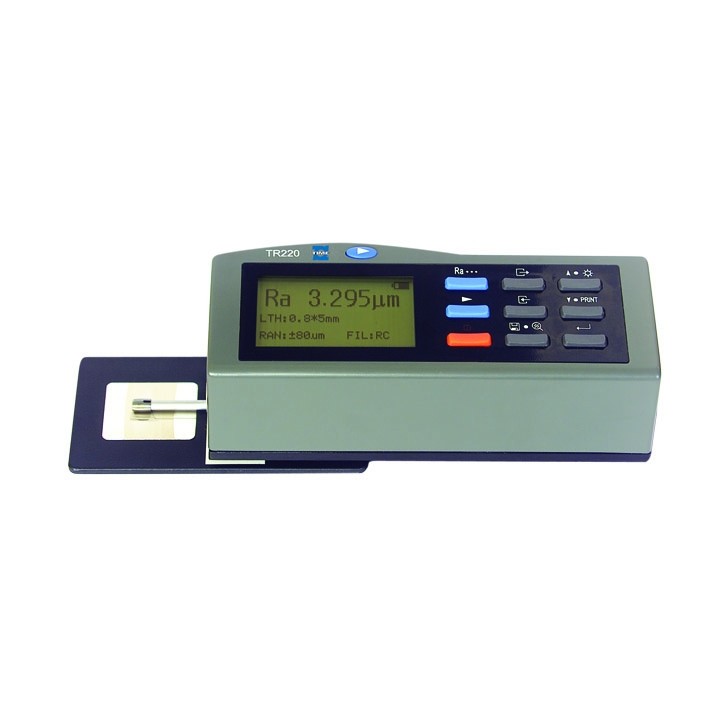

Измеритель шероховатости TR220

Профилометр TR220 – это модификация измерителя TR200 с возможностью измерения дополнительных парамет.. 169 460.00 р.

Подробнее

Измеритель шероховатости TIME3220

Портативный измеритель шероховатости TIME 3220 – это новый продукт компании TIME Group Inc. Профилом.. 229 400.00 р.

Подробнее

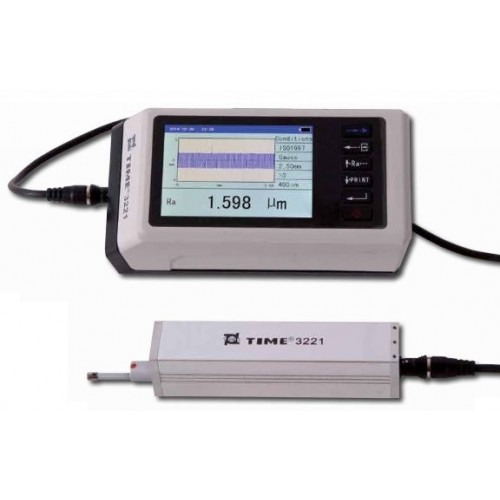

Измеритель шероховатости TIME3221

Измеритель шероховатости TIME 3221 – модификация прибора TIME3220, оснащенная выносным датчиком. Осн.. 244 200.00 р.

Подробнее

Измеритель шероховатости TR300

Особенности: • Определение 55 видов параметров в соответствии с стандартами ISO / DIN / ANSI / JIS. .. 925 000.00 р.

Подробнее

Датчики для профилометров серии TR200

Опциональные датчики для профилометров TR200/TR210/TR220Основные технические характеристики измерите.. 0.00 р.

Подробнее

Датчики для профилометров серии TIME322X

Опциональные датчики для измерителей шероховатости TIME322xОсновные технические характеристики измер.. 0.00 р.

Подробнее

Датчики для профилометров серии TR300

Опциональные датчики для измерителей шероховатости TR300Основные технические характеристики измерите.. 0.00 р.

Подробнее

• 1
• >
• >|

Показано с 1 по 12 из 16 (всего 2 страниц)

Профилометры: виды и применение

Точная и оперативная оценка шероховатости деталей – залог качественной сборки и последующего функционирования техники. С этой целью в производственной практике применяются различного рода профилометры и профилографы (последние, кроме измерений, могут позволять и запись полученного результата).

Принцип действия профилометров

Рассматриваемые приборы могут замерить показатели шероховатости контактным и бесконтактным способом. В первом случае по измеряемой поверхности перемещается измерительный щуп, который заканчивается твёрдым наконечником. Амплитуда вибраций щупа усиливается, и, преобразуясь в электрический сигнал, замеряет показатель шероховатости. К этому варианту может относиться технология оптического или лазерного сканирования поверхности.

Профилометр ПМ-80 МИКРОТЕХ.

Большинство методов исследований ориентируется именно на контактные профилометры. Это объясняется высокой точностью результата, который можно получить уменьшением контактной площади алмазной иглы (иногда применяют и иглы из твёрдого сплава). В то же время, при использовании оптических профилометров бесконтактного типа требуется работать только с образцами, поверхность которых очищена от всех поверхностных загрязнений, искажающих результат замеров.

В зависимости от поставленных контактные профилометры могут замерять трассу с постоянной или переменной длиной. Способ преобразования сигнала — пьезоэлектрический, индуктивный или механотронный.

Последовательность измерений шероховатости определяют ГОСТ 2789 и ГОСТ 19300. Точность действия профилометров находится в диапазоне ±10…±20 %.

Принципиальная схема контактного профилометра с индуктивным преобразованием сигнала включает в себя:

Типовым представителем этого класса измерительной техники считается профилометр модели 296, которым можно замерить шероховатость плоских поверхностей. Основные технические характеристики устройства приведены ниже:

Измеритель типа 296 и им подобные (например, модели 130) из-за больших габаритов позволяют определять шероховатость изделий в условиях цеховых лабораторий.

Профилометром портативного типа, который работает по тому же принципу, является российский прибор модели ТR-100, включающий в себя пьезоэлектрический преобразователь. Он позволяет контроль шероховатости, если деталь имеет не только плоские, но и на выпуклые/вогнутые поверхности. Калибровка показаний для готовности прибора к работе производится узлом, встроенным в основную схему. ТR-100 обладает увеличенным диапазоном (0,05…50 мкм), но при тех же значениях производительности отличается несколько меньшей точностью — ±12 %.

Профилометры бесконтактного действия

Измерители, описываемые далее, характеризуются дополнительными возможностями: дистанционным сканированием – оптическим или лазерным — поверхности, а также оперативной передачей данных на компьютер и принтер.

Средство для бесконтактного измерения и записи результата включает в себя:

Оптический измерительный датчик обладает характеристиками, которые позволяют измерять и выводить на монитор достаточно большой объём информации: продольный и поперечный профили трассы сканирования, точность, дискретность шага измерений, текущую и суммарную погрешность отсчёта и пр.

Принцип записи профилограммы на термопечатающую рулонную бумагу превращает данное устройство в полнофункциональный профилограф. Процесс и производство измерений управляются в диалоговом режиме.

Таким образом, можно позволять повторное отслеживание шероховатости на некоторых участках измеряемого образца.

Примером бесконтактного профилометра компактного типа является профилометр Mahr MarSurf PS1. Для такого метода передачи управляющего сигнала в схеме предусмотрен оптический датчик.

Возможные колебания расстояния между приёмником и измеряемой поверхностью автоматически компенсируются системой отсечки шага. Устройство использует как сетевое питание, так и от встроенного аккумуляторного привода.

Паспорт профилометра Mahr снабжён подробным описанием методики применения данного прибора. Бесконтактный профилометр Mahr имеет диапазон измерения шероховатости в пределах 5…15 мкм.

Профилометр Mahr Marsurf PS1

Приборы контактного действия

Принципиальная схема контактного профилометра с индуктивным преобразованием сигнала включает в себя:

1. Щуп с алмазным наконечником.
2. Преобразователь.
3. Механизм перемещения щупа.
4. Усилитель электрического сигнала.
5. Аналогово-цифровой преобразователь.
6. Дисплей, либо стрелочный индикатор.
7. Датчики обратной связи, управляющие движением щупа.
8. Реле времени.
9. Переключатель диапазонов измерения.

Типовым представителем этого класса измерительной техники считается профилометр модели 296, которым можно замерить шероховатость плоских поверхностей. Основные технические характеристики устройства приведены ниже:

• SJ-210 Surfest.

• Измерительный диапазон шероховатости, мкм – 0,02…10,0;
• Количество рабочих диапазонов оценки – 3;
• Систематическая погрешность, % — 2;
• Параметр шага, мм – 0,004…2,5;
• Скорость отслеживания результата, мм/с – 1;
• Питание – от сети переменного тока.

Измеритель типа 296 и им подобные (например, модели 130) из-за больших габаритов позволяют определять шероховатость изделий в условиях цеховых лабораторий.

Профилометром портативного типа, который работает по тому же принципу, является российский прибор модели ТR-100, включающий в себя пьезоэлектрический преобразователь. Он позволяет контроль шероховатости, если деталь имеет не только плоские, но и на выпуклые/вогнутые поверхности. Калибровка показаний для готовности прибора к работе производится узлом, встроенным в основную схему. ТR-100 обладает увеличенным диапазоном (0,05…50 мкм), но при тех же значениях производительности отличается несколько меньшей точностью — ±12 %.

Технические особенности

Преимущества представленных в каталоге измерителей шероховатости состоят в следующих особенностях:

• Высокая точность за счет использования пьезоэлементов с алмазными иглами и точной предпродажной поверки
• Автоматическая обработка данных и выведение результатов на электронный дисплей с подсветкой
• Широкий диапазон величин измерений
• Соответствие не только внутренним, но и международным стандартам ISO, ANSI, JIS и DIN
• Простая внешняя калибровка со встроенной клавиатуры
• Возможность измерения не только плоских, но и цилиндрических поверхностей под различными углами
• Наличие портов для передачи данных на компьютер, подключения к принтеру для прямой распечатки результатов
• Автономная работа от аккумуляторной батареи, которая может подзаряжаться во время проведения исследований
• Минимальная длина оценки от 0,08 мм, а максимальный измерительный ход – 19 мм

В зависимости от конкретной модели, измеритель шероховатости может быть укомплектован дополнительными датчиками, зарядным устройством, сменным аккумулятором, защитным наконечником, крепежной опорой, кабелем для переноса данных и контрольными образцами. Поставляются в специальных защитных кейсах для транспортировки и безопасного хранения.

Но рассмотрим эти приборы более подробно:

1) Профилометр — прибор, который предназначается для измерения шероховатости контактным методом. Контактный метод означает, что по исследуемой поверхности перемещается специальная алмазная игла, колеблющаяся от неровностей поверхности. Такие колебания иглы передаются на датчик, где преобразуются в малые электрические токи, которые, в свою очередь, усиливаются гальванометром и регистрируются. Показания выводятся на дисплей прибора и дают представление о характере неровностей исследуемой поверхности — их высоте и глубине. Часто, для оценки шероховатости выбираются другие параметры — средневзвешенные, амплитудные, суммарные и деленые на длину поверхности.

Попробуем вкратце описать, как же работает профилометр, из чего состоит, на чем базируется принцип его действия.

Итак, как и в любом измерительном устройстве, у профилометра должен быть объект измерения, измерительный источник сигналов (генератор сигналов), блок обработки сигналов и блок вывода результатов измерений. Объектом, в данном случае, является поверхность, шероховатость которой необходимо измерить. В качестве генератора сигналов, используется тонко заточенная игла, чаще всего — алмазная, но встречаются профилометры с иглами из твердых сплавов. Игла перемещается вдоль поверхности, перпендикулярно её плоскости, при этом, на шероховатой поверхности, неизбежно, возникают колебания иглы. Такие механические колебания являются первичным сигналом, который при помощи преобразователя — индуктивного, ёмкостного или пьезоэлектрического — преобразуется в токовый. После этого, электрический сигнал поступает на электронный усилитель, после чего  интегрируется и визуализируется. Таким образом, на дисплее можно увидеть уже усредненный параметр, характеризующий не только количественные, но и качественные показатели неровности и шероховатости поверхности.

Профилометры принято различать в зависимости от вида трассы интегрирования.

Это интересно: Измерения штангенциркулем — резьбовых соединений, протекторов шин, линейных размеров

По этому признаку выделяют приборы:

— Профилометр с постоянной трассой интегрирования, трасса ощупывания в которых, равна, по длине, трассе интегрирования. Таким образом, результаты измерений можно увидеть только в конце, при завершении процедуры.

— Профилометр обладающий скользящей трассой интегрирования, в котором трасса ощупывания в несколько раз длиннее трассы интегрирования. Таким образом, отсчет показаний и результатов измерения производится одновременно с перемещением иглы по поверхности.

К тому же, существуют профилометры с механотронными преобразователями, которые измеряют параметры неровностей, указывая среднее арифметическое значение отклонения профиля — Ra.

Большинство приборов оснащены анализатором, который позволяет судить о неровностях поверхности по гармоническим колебаниям сигнала от иглы.

Погрешность профилометра обычно колеблется впределах от ±25%, до ±10%.

В качестве примера профилометра можно привести профилометр модели 130. Данный прибор внесен в Госреестр средств измерений. Работает путем подключения к компьютеру и настройкой специальной программой. Профилометр модели 130 является лабораторным стационарным прибором высокой точности.

Также стоит выделить профилометр «СЕЙТРОНИК-ПШ8-1» из линейки профилометров СЕЙТРОНИК. Эти приборы являются переносными, имеют подключение к компьютеру через порт RS232, и позволяют производить основные измерения параметров шероховатости с достаточной точностью.

2) Профилограф — это прибор, который, идентично профилометру, предназначается для контроля параметров шероховатости поверхности, однако, имеет от него отличия в плане вывода результатов измерений. В профилографе результаты измерений представляются в виде кривой — профилограммы, определяющей волнистость и шероховатость. Обработка результатов производится графоаналитическим методом.

Конструктивно, профилограф состоит из нескольких блоков, а именно: измерительного, преобразовательного и записывающего.

Первый блок — называется измерительным, поскольку именно в нем получается сигнал, который является основой всего измерения. На основании этого сигнала и строится, в последствии, кривая, характеризующая микронеровности. Данный блок состоит, как правило, из иглы, привода иглы и измерительного столика.

Второй блок — электронный преобразовательный, в котором сигнал из первого блока усиливается и преобразуется при помощи специальных электронных преобразователей.

Третий блок — записывающий, на который поступает обработанный сигнал со второго блока. Обработанный сигнал, при помощи записывающего устройства, аналогового или электронного, преобразуется в профилограмму в увеличенном масштабе. При этом, в качестве материала для вычерчивания профилограммы может выступать металлизированная бумага, светочувствительная бумага или специальная пленка.

Таким образом, принцип действия профилографа, мало чем отличается от принципа действия профилометра, единственным отличием, здесь, является отображение результатов не на экране в виде числовых значений, а графически.

Профилограмма записывается устройством в увеличенном масштабе, при этом, по горизонтали увеличение достигает 100 000 раз, а по вертикали от 400 до 200 000 раз. Благодаря увеличению, расшифровку делать становится гораздо удобнее.

Погрешность профилографа не выходит за рамки ±5-10 %.

Помимо перечисленных устройств: профилометров и профилографов, существуют комбинированные приборы, называемые профилографы-профилометры.

3) Профилограф-профилометр — приборы данного типа предназначаются для записи измеренных параметров микронеровностей поверхности на бумажный носитель (например, электротермическую бумагу), и одновременного наблюдения, в режиме реального времени, за результатами проводимых измерений при помощи показывающего устройства — цифрового или аналогового.

Самыми распространёнными профилографами-профилометрами являются приборы «Сейтроник-ПШ8» различных модификаций. Так, например, выпускаются модели СЕЙТРОНИК-ПШ8-4, СЕЙТРОНИК-ПШ8-3 и СЕЙТРОНИК-ПШ8-2 , которые отличаются шагом длины трассы ощупывания, наличием/отсутствием встроенного принтера, параметрами увеличения.

Принцип действия профилографа-профилометра идентичен принципам действия приборов, входящих в его название. Также, как и вышеописанные приборы, он работает путем ощупывания контролируемой поверхности заточенной иглой с малым радиусом закругления и преобразовании колебаний от иглы в электрический сигнал, а также последующего мониторинга и записи результатов.

Что такое шероховатость поверхности?

Для ответа на этот вопрос давайте задумаемся о том, как изготавливаются детали. В любом случае, для того, чтобы придать исходному материалу вид детали, изображенной на чертеже, его приходится отпиливать, отрезать, сверлить, фрезеровать или гнуть. Гибка и прочие деформации нас сейчас не особо касаются, а вот механические обработки, описанные выше, вполне.

При отрезе материала поверхность, по которой проходит режущий инструмент, остается отнюдь не гладкой, на ней будут зазубрины, царапины и прочие перепады. Это и есть шероховатость поверхности. Они, конечно, не такие огромные, чтобы прямо бросаться в глаза – их размер в районе нескольких микрометров. И эти размеры, что не удивительно, четко обозначены в соответствующем ГОСТе. Это ГОСТ 2789-73 – «Шероховатость поверхности».

В этом стандарте есть графическое изображение тех неровностей, о которых идет речь.

Рисунок из Википедии, свободной энциклопедии

При увеличении любой поверхности материала можно увидеть похожую картину. Исходя из соотношений указанных на чертеже параметров неровностей можно вывести несколько основных типов шероховатости, которые мы указываем на чертеже.

• Ra — среднее арифметическое отклонение профиля;
• Rz — высота неровностей профиля по десяти точкам;
• Рmax — наибольшая высота профиля;
• Sm — средний шаг неровностей;
• S — средний шаг местных выступов профиля;
• tp — относительная опорная длина профиля, где р – значения уровня сечения профиля.

При указании шероховатости на чертеже предпочтительным является вариант Ra, о чем нам и сообщает ГОСТ.

Рассмотрим первые два варианта шероховатости Ra и Rz.

В случае с Ra численное ее выражение есть среднее арифметическое из абсолютных значений отклонений профиля в пределах базовой длины, и формируется оно по формуле:

где l – базовая длина, n – число выбранных точек профиля на базовой длине.

В случае с Rz берется сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины:

где ypmi — высота i-го наибольшего выступа профиля, yumi — глубина i-й наибольшей впадины профиля.

В ГОСТе есть табличка, где сведены все возможные значение шероховатостей Ra, и подчеркнуты предпочтительные.

ТИПЫ

1.1. В зависимости от назначения устанавливают следующие типы профилографов-профилометров:

I — для лабораторных работ (стационарные);

II — цеховые (стационарно-переносные для контроля окончательно обработанных поверхностей);

III — цеховые (портативные, предназначенные для межоперационного контроля).

1.2. Профилографы-профилометры типа I с различными вариантами исполнения должны отвечать модульному принципу построения, обеспечивающему путем сопряжения различных модулей измерение шероховатости разнообразных форм поверхностей, в том числе прямолинейных, криволинейных различной конфигурации, расположенных в труднодоступных местах (пазах, глухих отверстиях) и т.п.

Допускается изготовление профилометров в виде отдельных приборов.

Профилографы-профилометры всех типов должны функционировать как при подвижном, так и при неподвижном датчике.

(Измененная редакция, Изм. N 1).

1.3. В зависимости от числовых значений параметров нормируемых метрологических характеристик устанавливают две степени точности профилографов-профилометров: 1 и 2.

Оптические профилометры

Профилометры Nanosystems являются бесконтактными и используются в системах неразрушающего контроля на различных этапах производства изделий электроники или в процессе НИР/НИОКР. Линейка включает 3 основных типа профилометров, различающиеся по максимальному размеру образца, с которым позволяет работать профилометр.

Запатентованная технология WSI/PSI измеряет большое разнообразие поверхностных материалов и параметров, включая 2D и 3D профиль поверхности, формы, шаг-высота (0.1 nm — вертикальное и 0.2 um–боковое разрешения).

Wsi (White Light Scanning Interferometry) — это технология измерения площади поверхности, высоты и объема с высоким разрешением (0,1 нм) и высокой скоростью. Технология Wsi NanoSystem может без разрушения измерить образцы за несколько секунд высотой от 0.1 nm до 10000 µm и определить реальные формы 3D образцов. Повторяемость до 0.1% (1σ) и независимое увеличение, разрешение оси Z 0.1 nm.

Технические характеристики:

NV- 1800	NV- 2400	NV- 2700
Измеряемый метод	White Light Scanning Interferometry (WSI) / Phase Shift Interferometry (PSI)	White Light Scanning Interferometry (WSI) / Phase Shift Interferometry (PSI)	White Light Scanning Interferometry (WSI) / Phase Shift Interferometry (PSI)
Интерферометрические объективы	одинарные линзы	5 линз (ручная смена)	5 линз (автоматическая смена)
Свет	Белый LED	Белый LED	Белый LED
Метод сканирования	PZT Scanning	PZT Scanning	PZT Scanning
Диапазон сканирования	макс 270um	макс 270um	макс 270um
Скорость сканирования	больше 12um/сек (lX 5Xпо выбору)	больше 12um/сек (lX 5Xпо выбору)	больше 12um/сек (lX 5Xпо выбору)
Наклон	±3°	±6* (опция: моторизированная)	±6* (опция: моторизированная)
Вертикальное разрешение	WSI: больше 0.5nm/ PSI: больше 0.1nm	WSI: больше 0.5nm/ PSI: больше 0.1nm	WSI: больше 0.5nm/ PSI: больше 0.1nm
Боковое разрешение	0.2 ~4um	0.2 ~4um	0.2 ~4um
Повторяемость	больше 0.5%	больше 0.5%	больше 0.5%
Перемещение по X/Y	50x50mm (ручное)	100x100mm (моторизированное)	100x100mm (моторизированное)
Перемещение по Z	30mm (ручное)	100mm (ручное)	100mm (моторизированное)
Автофокус	автофокус
Окружающие условия	20±20С, Rh: больше 60%	20±20С, Rh: больше 60%	20±20С, Rh: больше 60%
Software	NanoView, NanoMap	NanoView, NanoMap	NanoView, NanoMap
Компьютер	Window	Window	Window
Опции
Линзы	0.5x, 0.75x, lx, 1.5x, 2x (по выбору)	0.5x, 0.75x, lx, 1.5x, 2x (по выбору)	0.5x, 0.75x, lx, 1.5x, 2x (по выбору)
Объективы интерферометрические	2.5x, 5x, lOx, 20x, 50x, lOOx (по выбору)	2.5x, 5x, lOx, 20x, 50x, lOOx (по выбору)	2.5x, 5x, lOx, 20x, 50x, lOOx (по выбору)
Приборный стол	150х150mm	230x230mm (моторизированное)	230x230mm (моторизированное)

Виды профилометров

Инструменты, измеряющие шероховатость, были разработаны в 30-е годы ХХ века. С тех пор их конструкция постоянно совершенствовалась, обеспечивая все большую точность измерений. На сегодняшний день на рынке представлен огромный выбор профилометров, среди которых каждый пользователь сможет выбрать подходящую модель в соответствии с собственными потребностями и задачами.

Приборы для определения шероховатости поверхности металла или других материалов функционируют на основе контактного метода измерения. Они подразделяются на два основных типа:

• Устройства с постоянной трассой интегрирования. Их конструкторские особенности позволяют увидеть результат измерения только после полного окончания исследования. Такие приборы отличаются доступностью и надежностью, благодаря чему до сих пор используются наиболее часто.
• Устройства со скользящей трассой интегрирования. Данные инструменты дают возможность получать данные о шероховатости непосредственно в процессе перемещения иглы.

Отдельную группу составляют профилометры с механотронным преобразователем. Они позволяют дополнительно находить среднюю арифметическую величину отклонений (Ra).

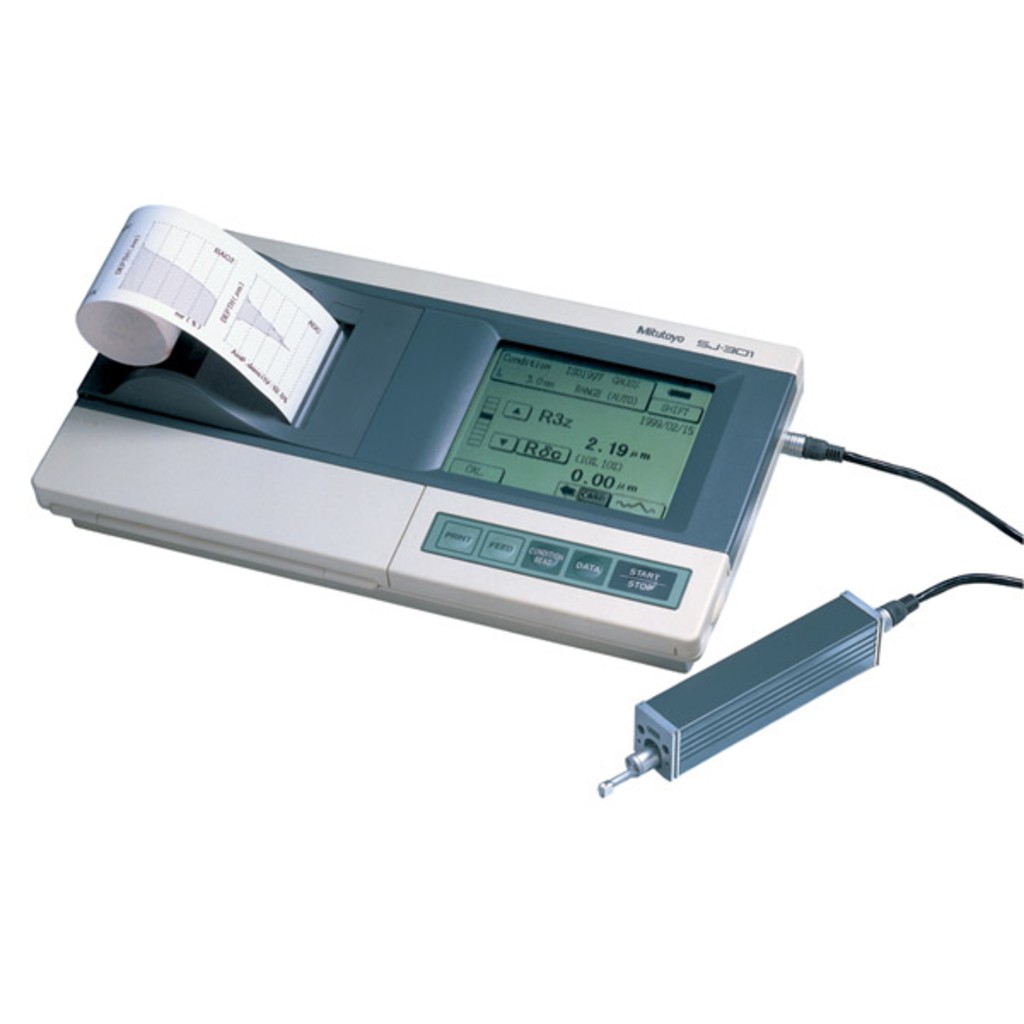

Устройства также могут быть стационарными и портативными. Первый вариант обычно применяется в лабораториях и цехах. Второй вид приборов хорошо подходит для измерений в полевых условиях.

Профилометр модели 130

 Профилометр модели 130 предназначен для измерений параметров профиля и шероховатости по системе средней линии по ГОСТ 25142-82. Профилометр 130 это профессиональная модель для лабораторной работы 1го класса точности. Прибор разработан в России, в соответствии с ТУ 3943-001-70281271-2007 и внесен в Госреестр средств измерений за номером 33319-06. Метрологическая служба НТЦ «Эксперт» укомплектована профилометром данной модели и имеет право калибровки образцов шероховатости и профильных мер по основным шкалам. Отзывы о профилометре модели 130 можно посмотреть здесь (в открывшейся странице нужно перейти на вкладку ОТЗЫВЫ).

Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения индуктивного датчика вдоль измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.

Подробнее…

Принцип действия профилометров

Рассматриваемые приборы могут замерить показатели шероховатости контактным и бесконтактным способом. В первом случае по измеряемой поверхности перемещается измерительный щуп, который заканчивается твёрдым наконечником. Амплитуда вибраций щупа усиливается, и, преобразуясь в электрический сигнал, замеряет показатель шероховатости. К этому варианту может относиться технология оптического или лазерного сканирования поверхности.

Большинство методов исследований ориентируется именно на контактные профилометры. Это объясняется высокой точностью результата, который можно получить уменьшением контактной площади алмазной иглы (иногда применяют и иглы из твёрдого сплава). В то же время, при использовании оптических профилометров бесконтактного типа требуется работать только с образцами, поверхность которых очищена от всех поверхностных загрязнений, искажающих результат замеров.

В зависимости от поставленных контактные профилометры могут замерять трассу с постоянной или переменной длиной. Способ преобразования сигнала — пьезоэлектрический, индуктивный или механотронный.

https://youtube.com/watch?v=hSCNcu-eIZc

Последовательность измерений шероховатости определяют ГОСТ 2789 и ГОСТ 19300. Точность действия профилометров находится в диапазоне ±10…±20 %.
