Пресс для макулатуры: виды и принцип действия

Устройство оборудования

Представляет собой пресс для картона особый гидравлический станок, при использовании которого мусор превращается в кипы стандартных размеров 70 х 50 х 60 см. В дальнейшем предприятия сдают их компаниям, занимающимся переработкой вторсырья, получая, таким образом, дополнительный доход (при условии сортировки перед прессованием).

Представляет собой машина этого типа объемный ящик для приема отходов с поршнем-прессом, опускающимся сверху. Также элементами конструкции оборудования этого типа служат:

электрический гидронасос;
станина;
распределитель давления;
запорный механизм;
магнитный пускатель;
концевой выключатель.

Функциональная часть такой машины состоит из гидроцилиндров и ползунков. Управление прессом производится посредством специальной ручки. Контроль за давлением внутри устройства осуществляется с использованием манометра. Промышленные установки этого типа имеют более сложную конструкцию.

Подходящий тип пресса

После проведения базовых расчетов нужно начинать продумывать параметры станины. По сути, она представляет собой прочную металлическую основу с установленным домкратом, который вызывает давление на макулатуру. Для производства станины используется высокопрочный металл, способный выдерживать внушительные нагрузки и давящее движение домкрата. Специалисты рекомендуют создавать станину в виде платформы. Такой вариант демонстрирует лучшую прочность и устойчивость к агрессивной эксплуатации.

Ширина рамы определяется размерами домкрата

Важно, чтобы она полностью вмещала на себе нужное оборудование для обработки макулатуры. Что касается высоты, то в этом случае следует учесть размеры домкрата. Ход агрегата во время работы должен быть свободным

Ход агрегата во время работы должен быть свободным

Также нужно обратить внимание на толщину рабочей поверхности стола. Он подвижен и предназначается для обработки объектов. В зависимости от конструкции и режима работы домкрат фиксируют на основании

Верх рамы выполняет роль упора для деталей, а усилие от движения штока передается посредством рабочего стола. Эту часть закрепляют над домкратом и делают подвижной

В зависимости от конструкции и режима работы домкрат фиксируют на основании. Верх рамы выполняет роль упора для деталей, а усилие от движения штока передается посредством рабочего стола. Эту часть закрепляют над домкратом и делают подвижной.

Технологические возможности гидропрессов для макулатуры

Выбор рассматриваемого оборудования производится по следующим критериям:

Ёмкости рабочей камеры для прессования;

Производительности;

Возможности применения не только для прессования бумажных отходов, но и других материалов, подобных по своей структуре и свойствам, например, картона;

Минимального энергопотребления;

Компактности и возможности установки в любых условиях.

Видео работа гидравлического пресса для макулатуры:

Широкую гамму рассматриваемого оборудования производит завод «Гидропресс (г. Арзамас, Нижегородская обл.). Предлагаемые предприятием модели прессового оборудования оснащаются точной автоматикой французского производства, а в конструкциях машин использованы элементы систем автоматизированной выгрузки кип, разработанные в Италии

Важно, что такое оборудование может надёжно функционировать даже при отрицательных температурах наружного воздуха, что часто наблюдается на неотапливаемых складах макулатуры

Вертикальное исполнение прессов для макулатуры отличается следующими производственными характеристиками:

Малые прессы: масса прессуемой кипы до 200 кг, при усилии прессования до 160 кН.
Средние прессы: масса прессуемой кипы до 350 кг, при усилии прессования до 350 кН.
Крупные прессы: масса прессуемой кипы до 600 кг, при усилии прессования до 520 кН.

Данные показатели создают возможность для дифференцированной закупки оборудования: малые вертикальные прессы для макулатуры могут использоваться на средних приёмных пунктах сбора вторичного сырья, в то время как более мощные агрегаты эффективны для применения в типографиях, и на иных полиграфических предприятиях.

Значительно более высокой производительностью обладают гидропрессы горизонтального исполнения. Их, кстати, можно применять не только для эффективного компактирования бумажных отходов, но и для прессования твёрдого бытового мусора, отходов пластика и т.д.

Видео – работа пресса горизонтального полуавтомата серии “Мега”:

Горизонтальные полуавтоматические гидропрессы серии «Мега», оснащаемые конвейерной установкой, выпускаются со следующими технологическими характеристиками:

Усилиями прессования от 250 до 900 кН.
Массой прессуемой кипы от 200 до 650 кг.
Плотностью готового пакета до 100…150 г/м3 (зависит от содержания сырья в исходной массе перерабатываемой макулатуры).
Рабочим ходом траверсы от 1600 до 3300 мм.
Размерами готовых пресс-пакетов от 1000×800 мм до 2100×800 мм.

Самодельный гидравлический пресс для макулатуры

Прессовочное оборудование гидравлического типа можно легко сделать самостоятельно. Для создания напорного устройства такого самодельного пресса подойдет обычный гидродомкрат, подбор которого осуществляется, исходя из размеров короба для прессования, и желаемого усилия.

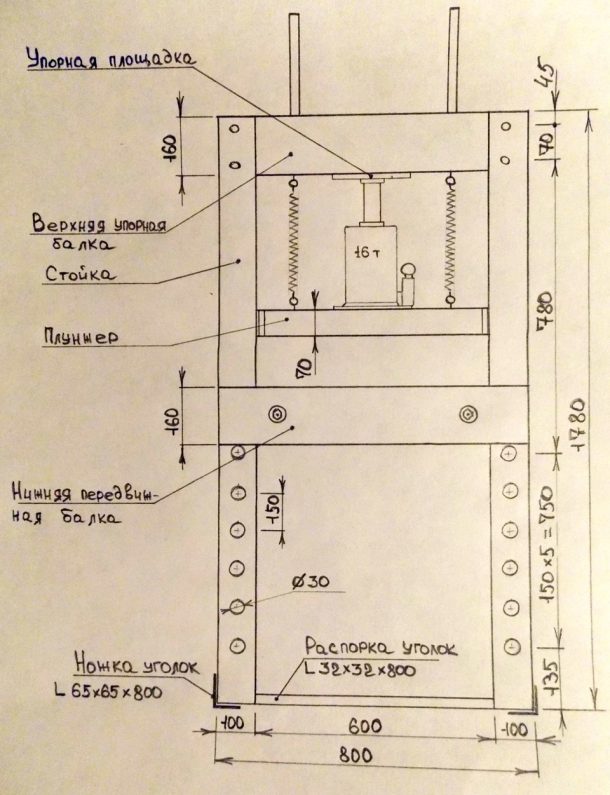

Чертёж гидравлического пресса для макулатуры

Станину лучше изготавливать из строительной стали типа 12ГС, производящейся по стандартам ГОСТ 19282. Такой качественный материал поможет правильно сварить станину и придать ей форму прямоугольной закрытой рамы.

Траверса (подвижная поперечная планка) и станина должны соответствовать по габаритам возможностям домкрата. Рабочая поверхность с контейнером должна быть обеспечена вертикальной регулировкой.

Конструкция самодельного прессовочного оборудования должна включать две пружины, расположенные симметрично относительно друг друга, которые будут возвращать траверсу в начальную позицию.

Завершающая стадия – монтаж система управления приводом на электрической основе. Самый простой вариант – двухкнопочный регулятор.

Бытовые конструкции прессов на гидравлической основе могут обеспечить давящую силу в 100–120 кН, поэтому практически не уступают покупному производственному оборудованию.

Механический пресс

Основная часть пресса для макулатуры представлена каркасом, сделанным на основе швеллеров или уголков из металла, обшитым листами и дополненным балками поперечного типа.

Примеры чертежей пресса для сборки своими руками

Берутся четыре бруска или уголка из металла по 800 мм длиной, и столько же аналогичных деталей в длину по 600 мм, соединяются между собой сваркой, чтобы получилась конструкция из двух прямоугольников, которые будут играть роль нижней и верхней стенки короба. Для более жесткой сцепки можно применять болты или шурупы.

Затем эти части скрепляются балками вертикального типа вышеуказанным способом (сваркой или болтами). Получившаяся квадратная коробка обшивается листами металла и укрепляется поперечными балками. С самой широкой стороны делается дверца.

Далее из металлических швеллеров, длина которых 450–500 мм, сваривается поршень. Для более прочного состояния деталь укрепляется поперечной балкой. В ее центре при помощи сварки крепится фланец, в который крепится прут с заранее нарезанной резьбой.

На финальном этапе к главной коробке напротив друг друга с самых длинных сторон привариваются два швеллера не менее 100 мм по ширине. Сверху сбоку к ним фиксируются два бруса, а в промежутке между ними крепится подшипник в обойме. В него помещается прут из металла с нарезанной резьбой и крепится на поршневом фланце.

Как пользоваться прессом для макулатуры

Топ-4 модели: характеристика и сколько стоят?

производительность;
развиваемую силу давления;
и другие технические параметры.

Исходить в первую очередь нужно из объемов требуемой переработки. Не стоит забывать о том, что указанные выше характеристики напрямую отражаются на стоимости устройства. Как правило, чем они лучше, тем дороже пресс.

Таблица: технические параметры и примерная стоимость популярных отечественных и зарубежных моделей прессов.

Модель	Усилие давления	Тип загрузки	Производительность	Габаритные размеры устройства	Размеры кипы на выходе	Вес одной кипы	Примерная стоимость
Barinel 1500-LP6	до 6 тонн	вертикальный	4–5 кип в час	160 × 56 × 67 см	50 × 50 × 50 см	10–30 кг	85–90 тыс. руб.
Статико-8 «Малыш»	до 8 тонн	вертикальный	3–4 кипы в час	218 × 70 × 84 см	70 × 60 × 50 см	40–100 кг	120–130 тыс. руб.
Гидравлический пресс ПГП-2	до 2 тонн	вертикальный	до 500 кг за 8 часов	200 × 64 × 42 см	50 × 40 × 35 см	10–20 кг	75–85 тыс. руб.
Orwak 5010-Е	до 3 тонн	вертикальный	до 500 кг за 8 часов	214 × 111 × 91 см	70 × 50 × 70 см	85–105 кг	100 тыс. руб.

Самодельный гидравлический пресс для макулатуры

Чертёж гидравлического пресса для макулатуры

Механический пресс

Примеры чертежей пресса для сборки своими руками

Как пользоваться прессом для макулатуры

Устройство пресса

В традиционный состав такой техники входит станина, несколько цилиндров, а также гидравлические механизмы прессования. Первые два компонента формируют силовую основу конструкции, а третий представлен совокупностью рабочих узлов и агрегатов. В частности, функциональная часть состоит из ползунков и плунжерных гидроцилиндров. Вспомогательная крышка расположена в станине оппозитно по отношению к главной. В процессе выполнения рабочего движения и подачи жидкости в цилиндры крышки закрываются. В плане конструкции гидравлический пресс для макулатуры может иметь и другие конфигурации, но такое устройство является наиболее распространенным. Гораздо чаще встречаются изменения в размерах компонентов.

Другие способы изготовления

Ручной пресс для макулатуры компактного типа очень прост в изготовлении. Своим принципом действия он похож на чеснокодавку:

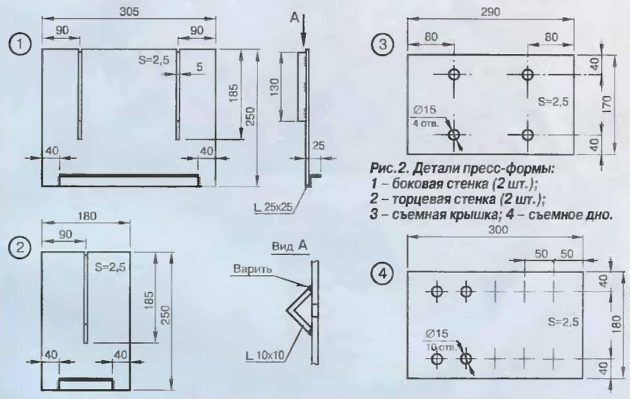

Чертеж пресса для формирования бумажных брикетов

Берется швеллер или брус из металла 800–1000 мм по длине.
Методом электросварки на низ крепят металлический коробок, размер которого составляет 200*200*100 мм.
Нижняя часть короба служит для установки откидной крышки – через нее достают макулатурные кипы. Дрелью на боковинах короба делают сквозные маленькие отверстия, при помощи которых излишек влаги испаряется из макулатуры.
Рычаг подвижного типа скрепляют «пальцем» из металла (длина – 1000 мм) и прикрепляют наверх швеллера. Аналогично к рычагу крепят подвижный поршень.
Поршень является металлическим листом прямоугольной формы. К его середине приваривают длинный брус, чтобы он стал параллельным с главным швеллером каркаса при полном сжатии.
Это устройство крепят болтами к стенке на высоте 1000–1500 мм.

После завершения данной конструкции и закрепления ее на стене можно начинать проверку готового оборудования:

Первоначально нужно размягчить бумагу в отдельной емкости, предварительно залив ее водой.
При помощи строительного миксера тщательно перемешать полученную массу.
Образовавшуюся «кашу» поместить в короб пресса, вставить поршень и давить вниз до упора.

Схема прессования топливных брикетов из размоченной бумажной массы

Это действие нужно повторить несколько раз, пока макулатура максимально не сожмется и не превратится в кипу. Готовый тюк извлекается через нижнюю крышку откидного типа на коробе.

Виды прессов

Прессы для бумажных отходов выпускают самые различные как по габаритам, так и по производительности и принципу действия. Бывают мини-установки, оборудование среднего размера и крупные промышленные модели, мобильные установки или стационарные.

По конструкции и способу спрессовывания различают следующие типы прессов:

механический;
гидравлический;
гидромеханический;
пакетировочный.

Механический пресс для макулатуры

Такая установка работает с помощью винтового привода, который бывает электромеханическим или ручным. Усилие пресса находится в пределах 4–32 тонны.

Вид и габариты механического пресса для макулатуры

Ручной винтовой пресс работает за счёт энергии большого маховика, разгоняемого вручную. Предельное усилие прессования в таких прессах определяется диаметром маховика и его высотой. Резьба на винте самостопорящая и многоходовая.

Винтовой пресс выполняется вертикально с литой чугунной станиной и гайкой из антифрикционной бронзы.

В винтовом прессе с механическим приводом вращение гайки производится с помощью электродвигателя и зубчатой или клиноременной передачи.

Недостатком таких конструкций является необходимость установки защиты от перегрузки по крутящему моменту. В конце прессования должен срабатывать предохранитель.

Из достоинств — небольшие размеры и вес. Некоторые модели можно установить на улице.

Гидравлический пресс для бумажных отходов

Установка получила большее распространение, несмотря на то, что она более габаритная, чем механическая. В состав оборудования входит насосная установка, механизм выталкивания и система управления. Рабочей частью являются ползунки и гидроцилиндры. Рабочая жидкость перегоняется из нижней полости цилиндра в верхнюю.

Прессование производится с усилием 2.5–3 атмосферы по показанию манометра.

Гидравлические прессы бывают:

с ручным управлением;
полуавтоматические;
автоматические.

Гидромеханические прессы для макулатуры

Устройства состоят из гидроцилиндра и рычажного механизма. Они отличаются тем, что в конце движения плиты скорость снижается, а усилие пресса увеличивается многократно, а также экономным расходом энергии.

Пакетировочный пресс

Автоматический пресс имеет горизонтальную компоновку. Агрегат выталкивает готовый пакет из рабочей зоны и создаёт узел для перевязки.

Как сделать гидравлический пресс для макулатуры своими руками: чертежи

В последние годы объем различной бумажной продукции, которую использует человек в своей жизни и работе, постоянно увеличивается. Выбрасывать ненужные газеты, журналы и прочую макулатуру – не рационально, ведь используя обычный гидравлический пресс, из нее можно сделать брикеты для отопления дома.

Стоимость подобных станков для макулатуры на рынке достаточно высокая. Но каждый, кто умеет работать со сварочным аппаратом, имеет некоторые знания из гидравлики и располагает необходимыми материалами и чертежами, может сделать такое устройство своими руками.

Работа изготовленного собственноручно гидравлического пресса основана на передаче усилия при перекачке той или иной жидкости: масло перекачивается под давлением из цилиндра, воздействуя на поршень. В результате этого и происходит сильное воздействие на макулатуру, в результате чего она спрессовывается.

Любой фирменный или сделанный своими руками пресс состоит из таких основных частей:

гидравлический насос или домкрат с гидроцилиндрами;
станина и каркас;
электродвигатель;

Перед тем как приступать к самостоятельному изготовлению гидравлического пресса, проводят требуемые расчеты, определяются с объемом цилиндров и камеры для загрузки макулатуры, создается схема будущего станка.

При отсутствии технического или инженерного образования сделать это своими руками сложно, поэтому лучше воспользоваться готовыми чертежами.

Разработка основания и опорной платформы

Сам процесс изготовления такого станка начинается с разработки пресс-формы: она представляет собой металлический короб прямоугольной формы, дно и крышка которого – съемные. Размеры такой формы определяют размеры брикетов макулатуры, которые можно будет делать с его помощью. Поэтому ее высоту и ширину каждый определяет своими руками.

Основание и опорная платформа для домкрата или гидронасоса должны быть максимально прочными, поскольку именно на них приходиться получаемое давление при работе пресса.

Чтобы сделать такие части гидравлического пресса, можно использовать обычный металлический профиль прямоугольного или квадратного сечения. Отрезав несколько деталей нужной длины, их прикладывают один к другому боковыми стенками, сваривая с обеих сторон швы сварочным аппаратом.

Из таких же элементов можно сделать и стойки упора, которые нужно приварить к основанию производимого гидравлического станка.

Следующий этап – разработка съемного упора, который будет перемещаться по стойкам, передавая при этом давление от домкрата на обрабатываемый материал. Для этого подойдут отрезки стальной полоски, длина которых должна быть немного меньшей, чем расстояние между стойками. Соединив сваркой такие отрезки, такая самостоятельно сделанная деталь фиксируется для перемещения по стойкам. Для этого используются две стальные пластины, длина которых равна длине упора вместе с шириной стоек. Проделав отверстия в этих пластинах и упоре, при помощи обычных гаек они соединяются между собой так, чтобы пластины располагались по обе стороны стоек.

Последний этап самостоятельной разработки гидравлического пресса – установка домкрата. Мощность такого станка будет зависеть только от мощности используемого домкрата. Для достижения высокой мощности работы аппарата потребуется использование электропривода. В результате этого можно будет прессовать различную макулатуру своими руками, используя получившиеся брикеты как эффективный вид топлива.

Готовый гидравлический пресс

https://youtube.com/watch?v=FEjKy1YeAo0

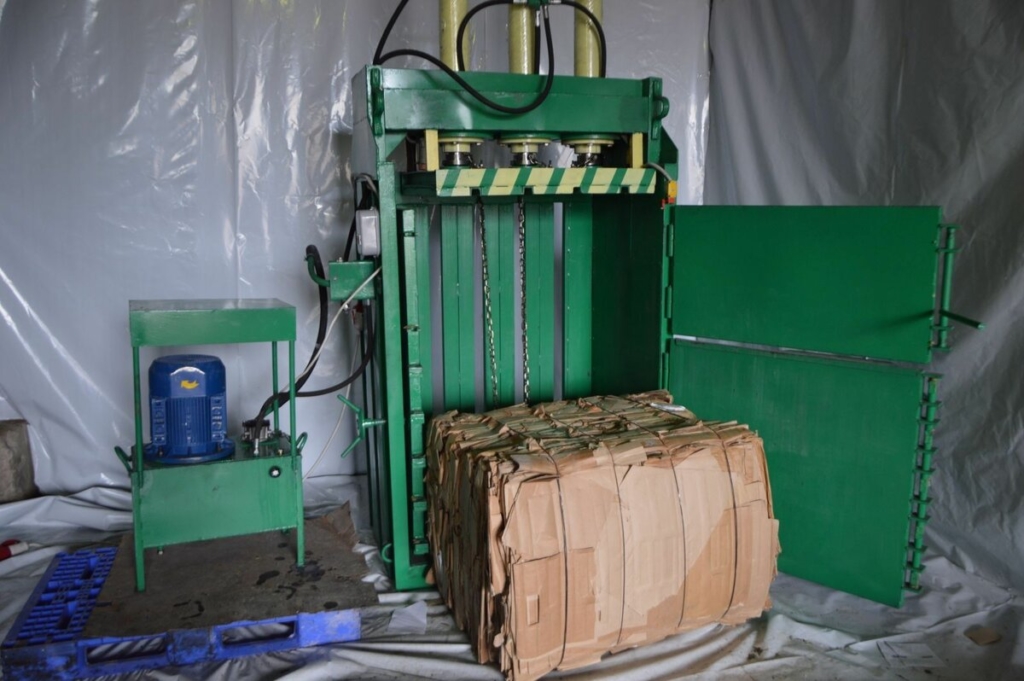

Пресс пактетировщик ТБО

Пресс изготавливался для пакетирования картона, пластиковых бутылок и другого втор сырья. Вес кипы прессованного картона до 250 кг Максимальное усилие 20 тон Вес кипы прессованных пластиковых бутылок до 110кг Размеры кипы 900*700*1000 Высота пресса без учета гидроцилиндров 2 м Вес примерно 700 кг

На основе этого пресса легко сделать пресс меньшего размера и усилия. Делается это путем уменьшения и облегчения конструкции, уменьшения давления в гидравлической системы, или замены цилиндров на цилиндры с меньшим диаметром поршня.

Работает от гидравлической станции которая может быть установлена на нем или быть выносная. Рама сварена из стальной профильной трубы 60*100

На полу установлены швеллера для протаскивания обвязочной проволоки или веревки. Лапа пресса изготовлена из профильной трубы 60*60.

Спереди стоит две двери. Нижняя для выгрузки готовой кипы, верхняя для загрузки и догрузки сырья. Двери установлены на точеных петлях диаметром 45мм.

Если пресс используется для прессования картона то на нижнюю дверь привариваются металлические угольники. Они нужны для предотвращения поднятия картона при его до загрузки.

Фиксируются двери за защелки тип крючок вырезанные из листовой стали толщиной 10мм. При поисках гидравлических цилиндров, рассматривались специализированные, изготовленные под заказ, и от сельскохозяйственной техники. Специализированные весьма дорогие и у них долгий срок поставки.

Заказные еще дороже и также долгий срок изготовления. Остановились на цилиндрах от сельскохозяйственной техники. Они легкодоступны не дорогие и в случае ремонта доступны ремкомплекты. Но их прошлось дорабатывать. Изготовить и приварить установочные фланцы.

Гидрораспределитель и рукава высокого давления также взяты распространенные от сельхозтехники. Двухцилиндровая система выбрана по причине отсутствия дополнительной направляющей. Также цилиндры работают в паре что уменьшает их износ.

Длина хода гидроцилиндров 1 метр. Диаметр поршня 85 мм. Стандартные поворотные крепления на штоках цилиндров отпилены и они жестко приварены к лапе пресса. Методом плазменной резки изготовлены фланцы для крепления цилиндров к прессу. Всего четыре штуки. Два штуки основательно приварены к нижним частям цилиндров другие две ответные к прессу. При установке все соединяется болтами м 12 в количестве 16 штук.

Рукавами высокого давления гидроцилиндры через тройники параллельно соединены и подключённые к гидрораспределителю типа Р-40. Распределитель в целях повышения безопасности выбран без фиксации в крайних положениях. Если отпустить рычаг то цилиндры остановятся.

Распределитель подключен в свою очередь рукавами высокого давления к гидравлической насосной станции высокого давления. Если планируется прессование пластиковых бутылок то в гидравлическую систему между распределителем, и цилиндрами устанавливается дроссель. Его в процессе наладки его необходимо отрегулировать на номинальный поток жидкости. Он предотвращает гидра удары при поднятии лапы.

Гидрораспределитель в своем составе имеет разгрузочный клапан. Путем регулировки этого клапана устанавливается максимальное рабочее давление. Так как возможна работа на открытых площадках то вся конструкция покрыта грунтовкой и окрашена краской устойчивой к атмосферным осадкам. Работают на прессе следующим образом

В швеллер на полу прокладывается обвязочный материал один конец с запасом остается снаружи другие концы протягиваются через отверстия в задней стенке.

Закрывается нижняя дверь. На дно ложится упаковочный материал (ткань, картон или другое) Закладывается сырье для прессования Закрывается верхняя дверь производится первоначальное прессование. Лапа поднимается и производится догрузка материала.

Так повторяется пока не образуется кипа нужного размера.

Перед последним прессованием на верх укладывается упаковочный материал. Производится финишное прессование.

Обе двери открываются, сквозь лапу из отверстий в задней стенке протаскиваются концы обвязочного материала и соединяются (связываются, заклепываются или другим способом) связывая кипу.

Лапа пресса поднимается после чего готовою кипу можно вытаскивать.

Для справки.
