Пространственная разметка: инструменты, приспособления, приемы

Разметка отверстий

Разметка центровых отверстий считается одной из очень тяжелых операций в слесарном деле, что связано очень точно. Под эти цели применяется несколько инструментов. Практически всегда это разметочный циркуль и центроискатель.

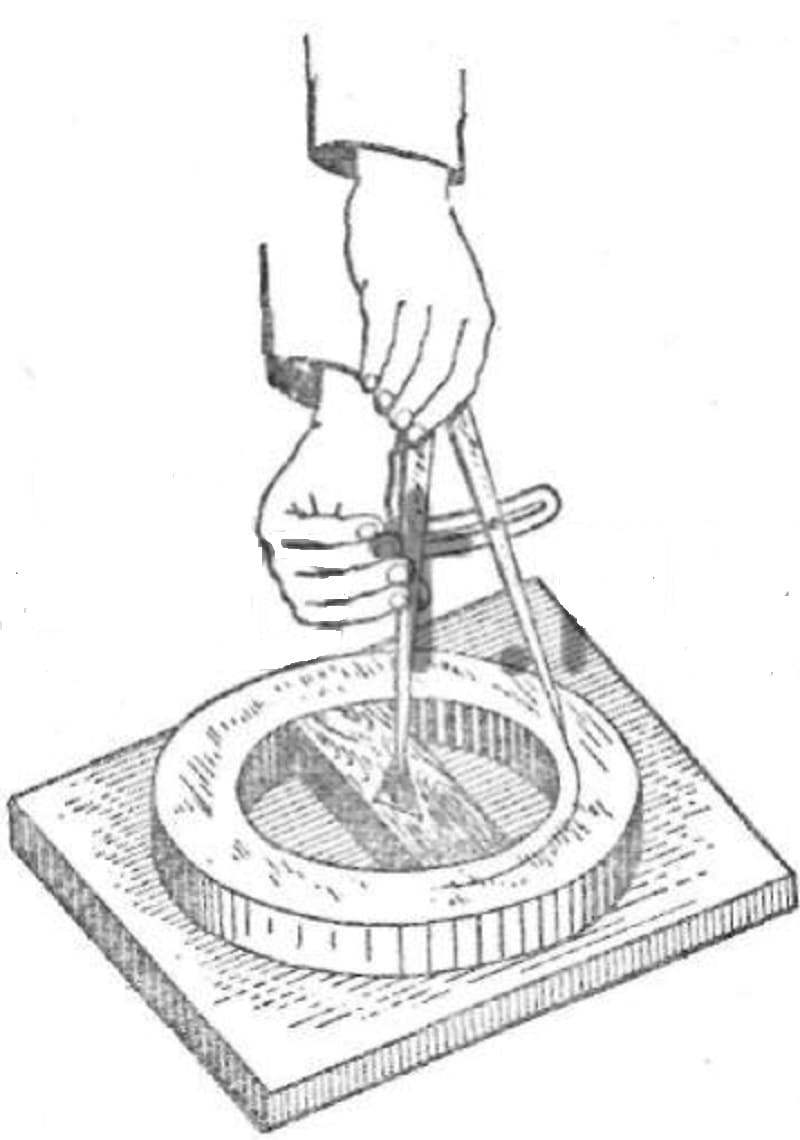

Циркуль применяют в вариантах, когда нет надобности исполнять большую точность.

Приемы и очередность их следующая:

ножки циркуля разводят на расстояние, которое равняется радиусу заготовки.
после упирая оду ножку об края заготовки наносят штрих;
повторяют это минимум 4 раза с каждой стороны таким образом, чтобы в самом центре появился четырехугольник, центр которого считается центром заготовки, и отмечается на глаз;
после при помощи кернера проделывается углубление.

Центроискатель — простой, но точный инструмент. Воспользовавшись его помощью проводятся всего две перпендикулярные линии, перенесение которых считается центром заготовки.

Во время использования, важно держать кернера вертикально, даже минимальное отклонение от оси будет влиять на точность метки. В большинстве случаев поверхность заготовки можно покрывать мелом, чтобы лучше видеть начертанные метки на данных поверхностях. В большинстве случаев поверхность заготовки можно покрывать мелом, чтобы лучше видеть начертанные метки на данных поверхностях

В большинстве случаев поверхность заготовки можно покрывать мелом, чтобы лучше видеть начертанные метки на данных поверхностях.

Вертикальная дорожная разметка

Знаки дорожной разметки, нанесённые вертикально, могут очерчивать габариты различных элементов, входящих в дорожную инфраструктуру, привлекать внимание к опасным участкам или объектам. С помощью вертикальных обозначений водители могут быстрее и точнее ориентироваться, видеть рисунки издалека

Чтобы такая дорожная разметка была видна и ночью, в краску добавляются специальные светоотражающие компоненты.

2.1.1-2.1.3 Так размечаются конструктивные элементы всевозможных сооружений, которые могут быть плохо видны из автомобиля.

2.2 Выделяет нижние части мостов, эстакадных сооружений, тоннелей и путепроводов.

2.3 Рисунок наносится на бетонные столбики, которые располагаются возле островков безопасности или разграничивают полосы дорожного полотна.

2.4 Маркировкой помечаются элементы различных заграждений или дорожно-ремонтного оборудования.

2.5 На участках с крутыми поворотами или в опасных местах выделяет боковые ограничители полотна.

2.6 Знаки, ограничивающие проезжие части дорог.

2.7 Такими штрихами покрываются бордюры в особо опасных секторах.

Вертикальная дорожная разметка наносится белой, жёлтой и чёрной краской

Она нужна, чтобы проинформировать водителей о возможных препятствиях или обратить внимание на особенности дороги

Разметка цилиндрических деталей

Последовательность выполнения разметки цилиндрических деталей следующая:

Деталь устанавливается на разметочной плите так, чтобы соблюдалось горизонтальное положение.
Небольшие заготовки устанавливаются на разметочные призмы.
Нанесение разметки, которая выполняется строго по заданной инструкции:

изучение чертежа;
проверка детали на дефекты;
очистка поверхности от загрязнений, остатков краски и пыли;
покраска краской поверхности, на которой планируется проводиться разметка;
с помощью центроискателя отмечается центр изделия;
горизонтальная установка детали на призму;
нанесение на торце двух горизонтальных линий;
на боковой поверхности наносятся линии, продолжающие те, что были нанесены на торце заранее, чтобы выделить место создания канавки.

Используя разметочный инструмент можно с высокой точностью проводить пространственную разметку. Главное соблюдать инструкции и не спешить, спешка в этом деле может привести к ошибкам.

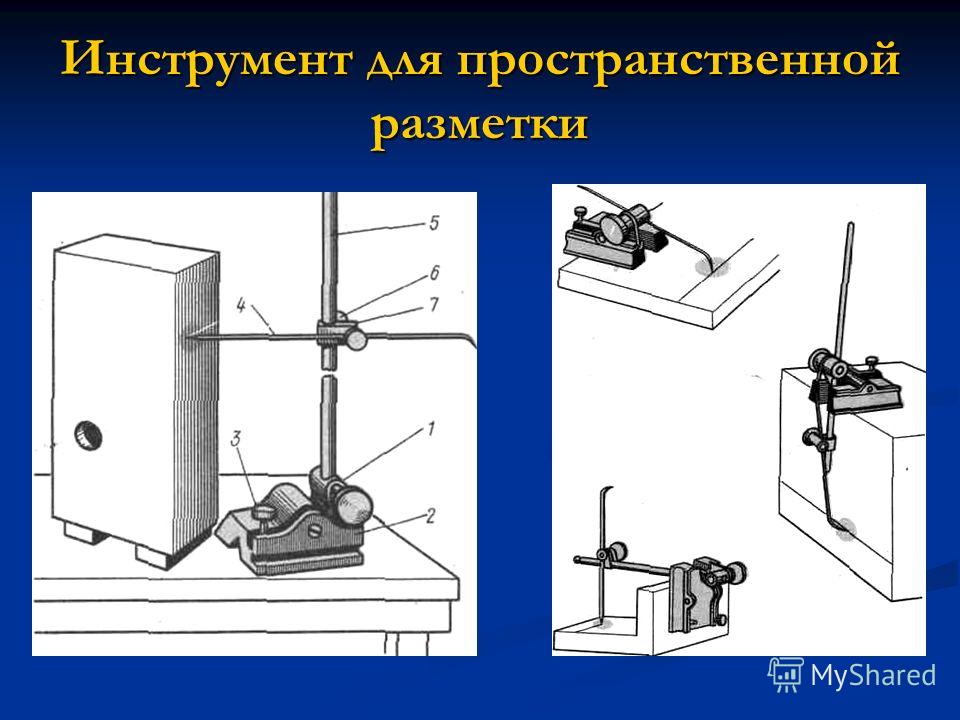

Инструмент для пространственной разметки

Рубрики

При необходимости кернения центровых отверстий на торцах валов удобно пользоваться специальным приспособлением для кернения — колоколом (рис. 2.6, о). Это приспособление позволяет наносить кер- новые углубления на центрах торцевых поверхностей валов без их предварительной разметки.

Для этих же целей можно использовать угольник-центроискатель (рис. 2.6, б, в), состоящий из угольника 1 с прикрепленной к нему линейкой 2, кромка которой делит прямой угол пополам. Для определения центра инструмент укладывают на торец детали так, чтобы внутренние полки угольника касались ее цилиндрической поверхности и проводят чертилкой линию вдоль линейки. Затем центроискатель поворачивают на произвольный угол и проводят вторую риску. Пересечение нанесенных на торец детали линий определит положение ее центра.

Довольно часто для отыскания центров на торцах цилиндрических деталей применяют центроискателъ-транспортир (рис. 2.6, г), который состоит из линейки 2, скрепленной с угольником 3. Транспортир 4 можно перемещать по линейке 2 и фиксировать в нужном положении при помощи стопорного винта 1. Транспортир накладывают на торцевую поверхность вала так, чтобы боковые полки угольника касались цилиндрической поверхности вала. Линейка при этом проходит через центр торца вала. Устанавливая транспортир в двух положениях на пересечении рисок, определяют центр торца вала. Если требуется выполнить отверстие, расположенное на некотором расстоянии от центра вала и под определенным углом, пользуются транспортиром, перемещая его относительно линейки на заданную величину и поворачивая на необходимый угол. В точке пересечения линейки и основания транспортира накернивают центр будущего отверстия, имеющего смещение относительно оси вала.

Упростить процесс кернения позволяет применение автоматического механического кернера (рис. 2.7), состоящего из корпуса, собранного из трех частей: 3, 5, 6. В корпусе помещены две пружины 7 и 11, стержень 2 с кернером 1, ударник 8 со смещающимся сухарем 10 и плоская пружина 4. Кернение осуществляется нажатием на заготовку острием кернера, при этом внутренний конец стержня 2 упирается в сухарь, в результате чего ударник перемещается вверх и сжимает пружину 7. Упираясь в ребро заплечика 9, сухарь сдвигается в сторону и его кромка сходит со стержня 2. В этот момент ударник под действием силы сжатой пружины наносит по концу стержня с кернером сильный удар, после чего пружина 11 восстанавливает нормальное положение кернера. Применение такого кернера не требует использования специального ударного инструмента — молотка, что существенно упрощает работу по нанесению керновых углублений.

Механизация разметочных действий

Разметочные операции относятся к тем направлениям строительно-проектировочных процессов, которые неохотно переводятся на механизацию. Особенно если речь идет об ответственных процедурах, без ручной поверки не обойтись. Тем не менее определенные этапы все же подвергаются переходу на современные принципы работы. Механизированный разметочный инструмент на сегодняшний день представлен электрокернами. В отличие от традиционных моделей, такие модификации снабжаются силовой начинкой, приводящей в действие ударный механизм. Собственно, центровку инструмента и его рабочей части выполняет непосредственно мастер, но вместо легкого удара молотком реализуется автоматический забой острой части инструмента.

Брак при разметке

Прежде всего, при разметке всплывает брак, допущенный на предыдущих стадиях изготовления. Продукция заготовительных участков или цехов, а также материалы, приобретенные на других предприятиях, обнаруживают:

нарушение размеров
искажение формы
коробление.

Такие отливки или прокат дальнейшим разметочным операциям не подлежат, а возвращаются в подразделение или организацию, допустившую брак, для его исправления.

На этапе собственно разметки брак может быть вызван следующими факторами:

Неточность чертежа. Слесарь, не задумываясь, отображает неправильные размеры на детали, и в ходе дальнейшей обработки выходит бракованная продукция.
Неточность или неисправность инструментов. Все разметочные инструменты подлежат обязательной периодической поверке в метрологической службе предприятия или в авторизованном метрологическом центре.
Неправильное использование инструмента или вспомогательных разметочных принадлежностей. Известны случаи, когда вместо мерных калиброванных подкладок для выставления уровня использовались обычные подкладки. В этом случае также возможна ошибочное нанесение углов и уклонов.
Неточность установки заготовки на разметочный стол или плазу. Приводят к перекосам при откладывании размеров, нарушению параллельности и соосности.
Неправильный выбор базовых плоскостей. Возможно также, что часть размеров наносилась от базовых плоскостей, а часть — от черновых поверхностей заготовки.

Отдельно в ряду причин брака стоят ошибки разметчика. К ним относится:

Неправильно прочитанный чертеж. Возможно нанесение радиуса вместо диаметра и наоборот, неточное нанесение центров отверстий относительно центровых рисок и т.п. В случае возникновения затруднений слесарь обязан обратиться за разъяснениями к бригадиру или мастеру.
Неаккуратность и невнимательность при кернении и нанесении линий.

Халатность может допустить как сам слесарь, так и его руководители, не поверившие вовремя инструмент или выдавшие неподходящие разметочные приспособления.

Обычно разметочные операции поручают наиболее опытным и ответственным работникам, рассчитывая на то, что они не будут механически переносить размеры с чертежа на заготовку, а отнесутся к делу вдумчиво и вовремя заметят и устранят причины возможного брака самостоятельно или обратившись к своим руководителям.

реклама внизу статьи

Pereosnastka.ru

Слесарная правка

Категория:

Гибка и правка металла

Слесарная правка

Правкой называют метод обработки заготовок слесарными молотками или с помощью специальных устройств в целях устранения отклонения формы и расположения поверхностей. Основное назначение правки заключается в уменьшении припусков на последующую обработку. К устраняемым отклонениям относят коробление, вмятины, выпучины, изгибы, скручивание.

Рис. 1. Правка листовых заготовок: 1 — верстак, 2 — правйльная плита, 3 — места нанесения ударов, 4 — выпучина, 5 — слабые удары, 6 — сильные удары, 7 — последовательность ударов

В месте дефекта на заготовке возникают вогнутая и выпуклая стороны. Волокна материала на вогнутой стороне сжаты, а на выпуклой — растянуты. Правку производят для того, чтобы выравнять длины волокон выпуклой и вогнутой сторон, растягивая вогнутую сторону или сжимая выпуклую. Вогнутую сторону растягивают целенаправленным ударным воздействием на нее молотка.

В центре удара материал пластически деформируется (сжимается). По краям ударной зоны частицы материала смещаются в стороны и происходит удлинение материала, т. е. его вытяжка. Более значительная вытяжка достигается ударами узкого носка молотка, так как при этом увеличивается давление на поверхность заготовки.

При обработке плоским бойком молотка степень вытяжки меньше, а упрочнение поверхностного слоя выше.

Виды правки. В слесарном деле применяют холодную и реже горячую правку (ручную и механизированную), осуществляемую растяжением, раскручиванием, гибкой и рихтовкой.

Для правки стальных закаленных листовых заготовок применяют специальные молотки с узкой закругленной стороной закаленного бойка или с твердыми высокопрочными вставками.

Правку заготовок из мягкого, тонкого и чисто обработанного листового материала осуществляют молотками со вставками из дерева твердых пород, меди, алюминия, свинца, резины, полиуре- 1 тана.

В качестве прочной недеформируемой опоры для заготовки используют правильные (стальные или чугунные) плиты с ровной поверхностью. Их устанавливают на прочном и устойчивом основании.

Для правки заготовок из сортового проката применяют различные приспособления, например призмы, подкладки различной конфигурации, слесарные тиски. При машинной правке используют прессы различного типа (винтовые, гидравлические, пневматические), листопра-вильные машины, горизонтально-растяжные машины.

Последовательность и приемы выполнения работ при правке. Сначала визуально определяют выпуклую часть заготовки и отмечают ее границы мелом или карандашом. Затем выбирают способ правки, необходимые ин- струмент и приспособления, намечают схему правки, места и последовательность нанесения ударов, их силу.. Чем толще заготовка, прочнее ее материал и больше отклонение, тем сильнее должны быть удары.

По мере выправления заготовки силу ударов следует уменьшать. В процессе правки необходимо постоянно оценивать результаты каждого удара и вносить необходимые коррективы в намеченную схему обработки.

Закаленные заготовки при ручной правке размещают на правильной плите. Затем носком молотка наносят равномерные удары по краю вогнутой стороны.

Постепенно силу ударов уменьшают и наносят их как бы в промежутках между местами первых ударов. Материал «разгоняется» в стороны, вогнутая сторона удлиняется и заготовка становится прямолинейной.

При правке листового материала самым сложным видом работы является устранение выпуклостей. Попытки устранить их ударами по самой выпуклости приведут к ее увеличению. Обработку ведут плоским бойком молотка так, чтобы растягивать слои материала, примыкающие к выпуклости.

Если выпуклость находится в середине заготовки, то удары наносят от края к выпуклости, постепенно уменьшая силу ударов и меняя их места. При наличии выпуклости на краю заготовки удары наносят от ее середины к выпуклости.

Правку заготовки с несколькими выпуклостями начинают с ударов в промежутках между выпуклостями в направлении к выпуклостям.

При больших отклонениях формы и большой толщине и прочности материала заготовки силы удара молотка недостаточно для правки. В этом случае правку проводят на прессах.

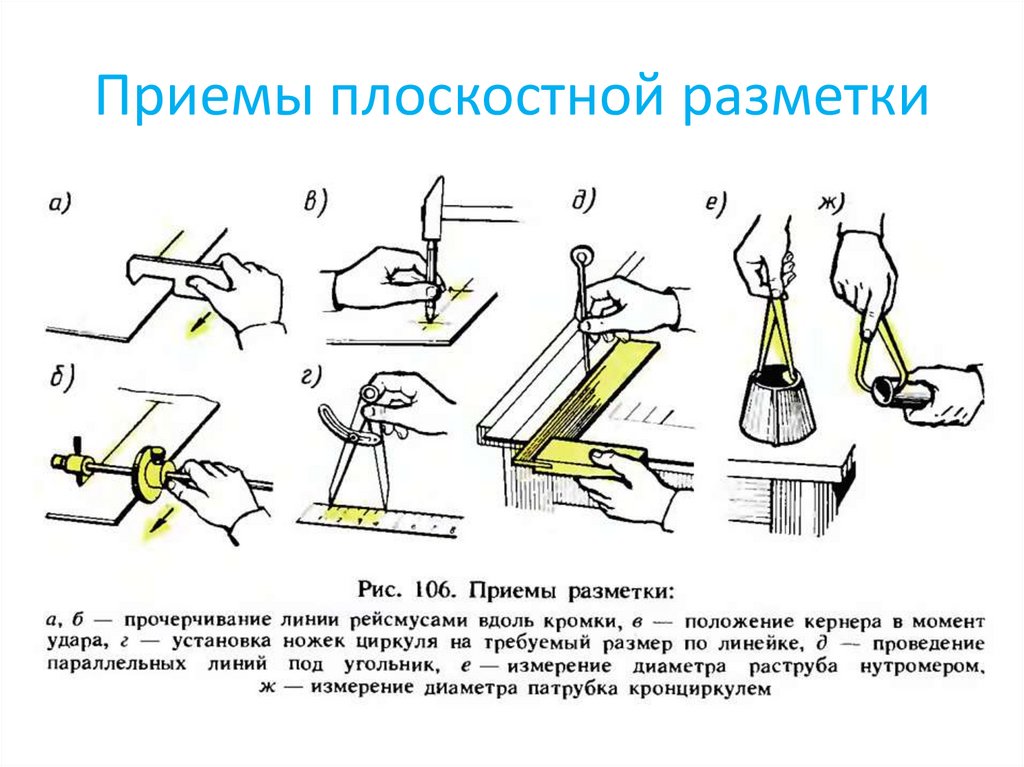

Инструменты для плоскостной разметки

Работы следует выполнять на ровной и удобной поверхности. С этой целью используют разметочные столы:

деревянные;
металлические.

Основные требования к качеству и конструкции столов:

Прочность и устойчивость. Для обеспечения прочности ножки стола соединяются горизонтальными брусьями. Масштабные разметочные плиты рекомендуется устанавливать на домкратах.
Достаточная площадь рабочей поверхности. Стандартные столы имеют размеры: длина 2000–3000 мм; ширина 4000–5000 мм; высота 700–1000 мм. Площадь поверхности стола должна соответствовать размерам листов, лент, полос материала.
Удобство. Столы оборудуются различными приспособлениями:
- грузами для фиксации листов легкого материала;
призмами для установки труб;
струбцинами для закрепления металлических листов;
прямоугольными и клиновидными прокладками для установки профилей и других деталей.

Рабочее место должно быть обеспечено всеми необходимыми для плоскостной разметки инструментами. В таблице приведен перечень необходимых инструментов и некоторые рекомендации по работе с ними.

Инструмент	Функция	Требования к конструкции	Рекомендации по использованию
Чертилка	вычерчивание линий разметки на заготовках	· тонкий стержень из стали; · один конец затачивается под 45 градусов, второй – согнут в кольцо; · острый конец закаливают	· для получения тонких рисок острие должно быть твердое и острое; · чертилку при работе отклоняют от линейки в направлении ее перемещения, она должна постоянно острием прижиматься к линейке
Очертка	нанесение контуров, параллельных кромкам листа	· материал: медь или сталь; · наличие в рабочей части графитового карандаша	перед нанесением разметочных рисок проверяется ровность и точность кромок, вдоль которых будет перемещаться инструмент
Рейсмус	· проверка расположения заготовок; · проведение параллельных рисок	· стойка с зафиксированной на нужной высоте чертилкой; · высота фиксации отмеряется угольником
Кернер	· построение центров окружностей или отверстий; · нанесение лунок на разметочные линии	· материал — твердая сталь; · размеры: диаметр 8-13 мм, длина 90-150 мм; · конец затачивается под 60 градусов; · бывают ручные и автоматические (выставляют отметки одинакового размера)	для работы автоматического кернера удар молотком не требуется
Слесарный молоток	ударный инструмент для накернивания	применяют молотки весом 50 — 200 г	работа выполняется легкими движениями, сообщаемыми изгибом кисти «от плеча»
Угольники	· построение и контроль углов; · восстановление перпендикуляров	предпочтительный материал — металл	· целесообразно иметь угольники с углами 30, 45, 60 градусов; · угольник с полкой используется для проверки корректности размещения деталей на плите
Транспортир с угломером	разметка углов и проверка сопряжения рисок	предпочтительный материал — металл	зафиксировать положение можно шарнирным винтом
Циркуль	· построение окружностей, дуг; · перенос размеров с линейки на заготовки	ножки циркуля рекомендуется закалить	острие циркуля устанавливается строго в накерненную лунку
Разметочная плита	· служит рабочей поверхностью; · используется для хранения оборудования	· располагается горизонтально; · должна быть чистой и сухой	размещается на тумбах, подставках с ящиками, столах
Шаблоны, трафареты	упрощение и ускорение разметки однотипных деталей	долговечны стальные шаблоны	обеспечить плотное прилегание шаблона к заготовке
Тиски	инструмент для закрепления мелких деталей	обеспечение плавности усилий при затяжке	при тонких работах рекомендуется мелкий шаг, при грубом зажиме – широкий

Приспособления для разметки

Исходя из сложностей выполнения пространственной разметки, разработано множество инструментов и приспособлений для ее нанесения. Причем большая часть такого инструмента подходит для нанесения и плоскостной разметки.

Среди наиболее распространенных приспособлений для пространственной разметки выделяют:

Чертилка – наиболее простой и универсальный инструмент, который не требует особой подготовки и позволяет наносить разметку в полевых условиях. Чаще всего, она представляет собой металлический стержень, один конец которого заострен. Обычно для их изготовления применятся углеродистые стали различных марок. Заострятся может как один конец, так и два, в зависимости от предназначения инструмента. Их длина обычно составляет около 10 см. Часто для того, чтобы конец не тупился, его могут дополнительно закалять. Используют чертилки обычно с линейками или шаблонами.

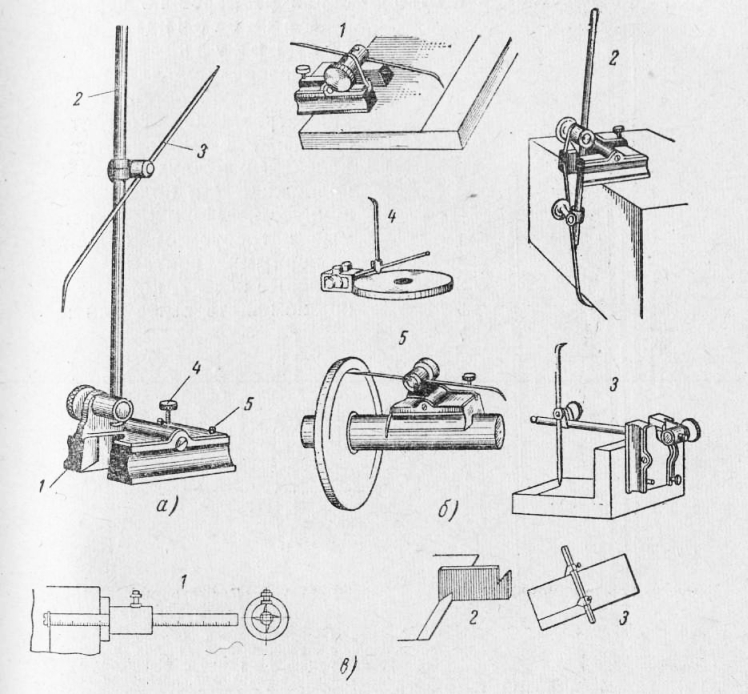

Рейсмас – в основу рейсмаса взята чертика, но он имеет более сложную конструкцию, так как применяется для нанесения штрихов на вертикальной поверхности. Он обычно состоит из вертикальной стойки, с нанесенной метрической разметкой, и параллельной стойки с закрепленной чертилкой. Такой инструмент применяется при необходимости нанесения высокоточной разметки.
