Плоскостная разметка в слесарном деле

Функциональное назначение плоскостных объектов

1. Территория для отдыха взрослых предназначается для культурного недолговременного времяпровождения или настольных игр;
2. Территориальная зона для детей предназначаются для активного времяпровождения детей разного возраста;
3. Площадки спортивного вида используются для занятия спортом и гимнастическим упражнениям;
4. Территория хозяйственного типа предназначена для хозяйственных нужд и с использованием мусорных контейнеров и баков.
5. Территория для прогулок с собаками, предусматривает безопасное выгуливание и дрессировку домашних питомцев, в городской обстановке;
6. Место парковки автомобиля — предназначена специальная площадка, где можно ставить на некоторое время транспортное средство.

Микрометр

Мерительный инструмент этого типа предназначается для того, чтобы производить достаточно точные измерения малых линейных размеров. Максимальный предел измерений современных микрометров достигает 600 миллиметров, а точность – 0,01 миллиметра.

Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра. С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана. Именно на основании угла его поворота и определяется значение измеряемого размера.

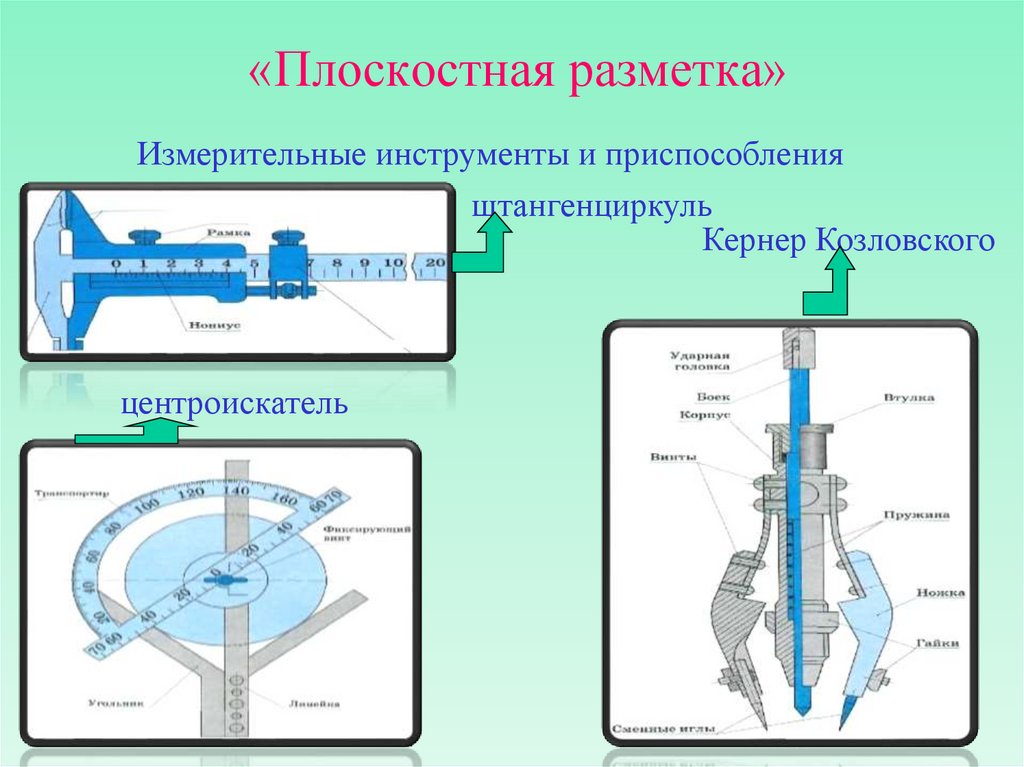

Инструменты для плоскостной разметки

Работы следует выполнять на ровной и удобной поверхности. С этой целью используют разметочные столы:

• деревянные;
• металлические.

Основные требования к качеству и конструкции столов:

1. Прочность и устойчивость. Для обеспечения прочности ножки стола соединяются горизонтальными брусьями. Масштабные разметочные плиты рекомендуется устанавливать на домкратах.
2. Достаточная площадь рабочей поверхности. Стандартные столы имеют размеры: длина 2000–3000 мм; ширина 4000–5000 мм; высота 700–1000 мм. Площадь поверхности стола должна соответствовать размерам листов, лент, полос материала.
3. Удобство. Столы оборудуются различными приспособлениями:
   • грузами для фиксации листов легкого материала;
4. призмами для установки труб;
5. струбцинами для закрепления металлических листов;
6. прямоугольными и клиновидными прокладками для установки профилей и других деталей.

Рабочее место должно быть обеспечено всеми необходимыми для плоскостной разметки инструментами. В таблице приведен перечень необходимых инструментов и некоторые рекомендации по работе с ними.

Инструмент	Функция	Требования к конструкции	Рекомендации по использованию
Чертилка	вычерчивание линий разметки на заготовках	· тонкий стержень из стали; · один конец затачивается под 45 градусов, второй – согнут в кольцо; · острый конец закаливают	· для получения тонких рисок острие должно быть твердое и острое; · чертилку при работе отклоняют от линейки в направлении ее перемещения, она должна постоянно острием прижиматься к линейке
Очертка	нанесение контуров, параллельных кромкам листа	· материал: медь или сталь; · наличие в рабочей части графитового карандаша	перед нанесением разметочных рисок проверяется ровность и точность кромок, вдоль которых будет перемещаться инструмент
Рейсмус	· проверка расположения заготовок; · проведение параллельных рисок	· стойка с зафиксированной на нужной высоте чертилкой; · высота фиксации отмеряется угольником
Кернер	· построение центров окружностей или отверстий; · нанесение лунок на разметочные линии	· материал — твердая сталь; · размеры: диаметр 8-13 мм, длина 90-150 мм; · конец затачивается под 60 градусов; · бывают ручные и автоматические (выставляют отметки одинакового размера)	для работы автоматического кернера удар молотком не требуется
Слесарный молоток	ударный инструмент для накернивания	применяют молотки весом 50 — 200 г	работа выполняется легкими движениями, сообщаемыми изгибом кисти «от плеча»
Угольники	· построение и контроль углов; · восстановление перпендикуляров	предпочтительный материал — металл	· целесообразно иметь угольники с углами 30, 45, 60 градусов; · угольник с полкой используется для проверки корректности размещения деталей на плите
Транспортир с угломером	разметка углов и проверка сопряжения рисок	предпочтительный материал — металл	зафиксировать положение можно шарнирным винтом
Циркуль	· построение окружностей, дуг; · перенос размеров с линейки на заготовки	ножки циркуля рекомендуется закалить	острие циркуля устанавливается строго в накерненную лунку
Разметочная плита	· служит рабочей поверхностью; · используется для хранения оборудования	· располагается горизонтально; · должна быть чистой и сухой	размещается на тумбах, подставках с ящиками, столах
Шаблоны, трафареты	упрощение и ускорение разметки однотипных деталей	долговечны стальные шаблоны	обеспечить плотное прилегание шаблона к заготовке
Тиски	инструмент для закрепления мелких деталей	обеспечение плавности усилий при затяжке	при тонких работах рекомендуется мелкий шаг, при грубом зажиме – широкий

Этап 2. Сверление

Процесс сверления необходимо продумать, исходя из задачи и материала детали Отверстия, намеченные керном, просверливают на сверлильных станках, а также коловоротами, трещотками (для большого диаметра), ручными и электродрелями.

На этом этапе важно помнить, что от трения сверла сильно нагреваются и могут сломаться или деформироваться. Для охлаждения при сверлении стали, латуни или меди используют минеральное масло или мыльную воду, для алюминия в нее добавляют керосин. При сверлении бронзы и чугуна охлаждение не требуется

При сверлении бронзы и чугуна охлаждение не требуется.

Чтобы избежать поломки сверла на выходе из отверстия, снижают число оборотов перед окончанием сверления. Если нужно высверлить отверстие с большим диаметром, сначала используют узкое сверло, затем широкое.

Пространственная разметка

Для пространственной разметки цилиндрических заготовок разработана специальная призма, у которой дуга хомутика не выступает за грани призмы. Это дает возможность периодически поворачивать призму с заготовкой И одновременно размечать горизонтальные и вертикальные риски или проверять поверхности цилиндрической и квадратной формы.  

Различают плоскостную и пространственную разметку. Стандартизованы также допускаемые отклонения от перпендикулярности боковых поверхностей.  

Различают плоскую и пространственную разметку.  

В пространственной разметке горизонтальными линиями условно называют риски ( например, а и Ь), образованные пересечением плоскостей а и Р, параллельных разметочной плите, при первой установке детали.  

При пространственной разметке за базы принимают обработанные поверхности, а при отсутствии их — ту поверхность, которая не будет обрабатываться.  

При пространственной разметке работу начинают с нанесения основных центровых и осевых линий, и от них уже проводят все остальные линии в соответствии с размерами, указанными на чертеже. Сначала прочерчиваются все горизонтальные линии, затем все вертикальные, после них прочерчивают наклонные линии и, наконец, окружности и закругления. При этом размеры необходимо брать по масштабной линейке в соответствии с размерными числами на чертеже. Брать размер непосредственно с чертежа нельзя, так как изображение детали на чертеже может быть выполнено в масштабе.  

Вертикальная измерительная линейка.

При пространственной разметке широко пользуются рейсмусом. Им наносят горизонтальные, а после перекантовки детали и вертикальные риски, рейсмусом проверяют правильность установки детали на плите.  

При пространственной разметке должно обеспечиваться правильное взаимное расположение поверхностей между собой.  

При пространственной разметке за базы принимают обработанные поверхности, а при отсутствии их — ту поверхность, которая не будет обрабатываться.  

Рязметка отверстия.

При пространственной разметке заготовок приходится наносить горизонтальные, вертикальные и наклонные риски. Эти наименования рисок сохраняются и при поворотах заготовки в процессе разметки. Если, например, риски при первоначальном положении заготовки были проведены горизонтально, то, хотя они при повороте заготовки на 90 стали вертикальными, чтобы не было путаницы, их продолжают называть горизонтальными.  

При пространственной разметке заготовок приходится наносить горизонтальные, вертикальные и наклонные риски. Эти наименования рисок сохраняются и после поворотов заготовки в процессе разметки. Если, например, риски при первоначальном оложении заготовки были проведены горизонтально, то хотя они после поворота заготовки на 90 стали вертикальными, чтобы не было путаницы, их продолжают называть горизонтал ь ными.  

При точной пространственной разметке часто применяется способ поворота детали и установки ее в несколько положений. Чтобы быть уверенным, что поворот детали на 90 будет сделан правильно, две взаимно-перпендикулярные стороны размечаемой детали до точной разметки тщательно обрабатывают и пригоняют по поверочной линейке и угольнику. Эти две стороны служат в дальнейшем базой для точной разметки и всей дальнейшей обработки. Конструкторы, проектирующие деталь, заранее выбирают такие поверхности и все размеры ( координаты) задают от них. Эти поверхности должны быть особенно тщательно обработаны.  

При пространственной разметке детали обычно размечают в нескольких положениях, причем устанавливают их на разметочную плиту не в произвольном положении, а так, чтобы большая часть рисок, которые надлежит разметить на детали, и, в частности, одна из главных осей симметрии детали ( если таковые имеются), была параллельна плоскости разметочной плиты.  

Инструмент для разметки на плоскости

Фрезы по металлу: основные виды и их предназначение

Отличительной чертой инструмента, рассчитанного на выполнение измерений и рисок в одной плоскости, является заточенность под базовые геометрические расчеты. С помощью таких приспособлений пользователь указывает границы контуров, межосевых расстояний, наносит риски, фиксирует угловые отклонения. Схожие действия выполняются и пространственными моделями разметки, но их отличает как раз минимальная продуктивность в работе на одной плоскости. Итак, к плоскостной группе инструментов такого типа относится угольник слесарный, различные чертила, транспортиры, линейки и т. д

Важно отметить, что для таких операций требуются и вспомогательные приспособления, которые не имеют отношения непосредственно к измерениям и разметкам. Например, в этом качестве используют упоры и кондукторы. Не всегда подобного рода действия являются первичными при выполнении архитектурных и проектировочных мероприятий

Такой инструмент задействуют и в поверке существующих конструкций. Если требуется внести корректировки, то могут использоваться, к примеру, чертилка по металлу или штихель. Он позволит с высокой точностью построить точки, по которым в дальнейшем будет устанавливаться новая конструкция или объект

Не всегда подобного рода действия являются первичными при выполнении архитектурных и проектировочных мероприятий. Такой инструмент задействуют и в поверке существующих конструкций. Если требуется внести корректировки, то могут использоваться, к примеру, чертилка по металлу или штихель. Он позволит с высокой точностью построить точки, по которым в дальнейшем будет устанавливаться новая конструкция или объект.

Плоскостная разметка — Слесарное дело

Плоскостная разметка может быть выполнена непосредственным вычерчиванием, по шаблону (заключается в накладывании шаблона на размечаемую деталь и вычерчивании по нему с последующим накерниванием контуров линий) и по образц у, который используют в качестве шаблона.

Пример 1.Разметка замковой шайбы к закрепительным втулкам для шарикоподшипников.

1. Подобрать заготовку, проверить ее прямолинейность и при необходимости выправить.

2. Зачистить одну из плоскостей, закупоросить места разметки.

3. Провести две осевые линии под прямым углом одна к другой. Накернить центр.

4. Из центра раствором циркуля на заданные окружности провести три окружности радиусами 15,5; 19,5 и 25 мм.

5. Построить центральные углы.

6. Разметить наружные шлицы.

7. Разметить внутренний шлиц.

8. Накернить контуры шайбы.

Пример 2. Разметка шпоночной канавки на валике.

1. Зачистить размечаемые места на валике.

2. Окрасить купоросом торец валика и часть боковой поверхности, на которой будут проводиться риски.

3. Найти центр на торце с помощью центроискателя.

4. Установить валик на призму и проверить его горизонтальность.

5. Нанести на торце валика рейсмасом горизонтальную линию, проходящую через центр.

6. Повернуть валик на 90° и выверить вертикальность прочерченной линии по угольнику.

7. Нанести на торце валика рейсмасом горизонтальную линию.

8. Прочертить рейсмасом линию на боковой поверхности валика.

9. Прочертить две линии на боковой поверхности, отвечающие ширине шпоночной канавки, а на торце — приблизительно на глубину канавки.

10. Повернуть валик шпоночными рисками вверх и прочертить на торце линию глубины шпоночной канавки.

11. Накернить контуры шпоночной канавки.

< Предыдущая Следующая >

slesario.ru

Разметка контуров плоских деталей | Слесарное дело

Учебно-производственная карта 3. Разметка контуров плоских деталей построением, отыскивание центров, разметка по шаблонам и накернивание разметочных рисок Учебная цель: научиться приемам разметки плоских деталей, отысканию центров и накерниванию разметочных рисок.

Объекты работ: А. Учебно-технические требования к работам: 1. Размер заготовки должен быть не менее 200X100 мм; 2—4 мм толщиной.

2. Поверхность заготовки должна быть ровной.

3. Детали должны иметь: а) сопряжение прямых линий под различными углами; б) сопряжение прямых линий с кривыми.

Б. Примеры работ: учебные плитки; ножки кронциркуля; гаечные ключи; шаблоны.

Оборудование и приспособления: заточный станок, разметочная плита.

Инструменты и материалы: линейки измерительные; чертилки; циркули; транспортиры; разметочные центроискатели; шаблоны; слесарные молотки массой 200 г, кернеры, молотки с лупой.

Упражнение 1. Нанесение прямых линий 1. Взять обработанный торец или ребро заготовки за начало отсчета — базу.

2. Наложить масштабную линейку на размечаемую поверхность, совместив деление отсчитываемого размера «а» с базой (нижняя и боковая стороны детали).

3. По нулевому делению линейки чертилкой нанести метку (рис. 9, а).

4. Нанести такую же метку и с другой стороны детали и соединить их прямой линией.

5. Через нанесенные метки по наложенной на деталь линейке провести чертилкой параллельные линии.

Рис. 9. Нанесение линий: а — нанесение прямых линий, б — нанесение параллельных линий, в—нанесение параллельных линий с помощью угольника, г — нанесение взаимно перпендикулярных линий

Упражнение 2. Построение прямых параллельных рисок. Проведение прямой линии параллельно заданной прямой АВ на определенном расстоянии L (рис. 9, б) 1. Из произвольных точек «а» и «b» на прямой АВ провести дуги радиусом L.

2. Прямая MN, касательная к этим дугам, будет параллельной к заданной прямой АВ и отстоит от нее на расстоянии L.

3. Наложить угольник на размечаемую поверхность так, чтобы полка его была прижата к обработанной стороне заготовки. Придерживая угольник левой рукой (рис. 9, в), провести риску, прижимая при этом чертилку к ребру угольника. Передвигая угольник вдоль обработанной стороны заготовки, проводить на ней параллельные риски.

Упражнение 3. Нанесение взаимно перпендикулярных рисок 1. Провести на размечаемой поверхности линию АВ произвольной длины (рис. 9, г).

2. На середине (примерно) риски АВ отметить точку 1, по обе стороны от которой раствором циркуля, установленном на одинаковый размер, сделать на риске АВ засечки 2 и 3 и накернить их.

3. Установить циркуль на размер больше половины размера между точками 1—2 и 1—3 и неподвижную ножку циркуля установить в точку 2 и провести дугу «аб», пересекающую риску.

4. Установить неподвижную ножку циркуля в точку 3 и нанести дугу «вг».

5. Провести через точки пересечения дуг и точку 1 риску «РС», которая будет перпендикулярна линии АВ.

www.stroitelstvo-new.ru

Разметка

Разметкой называется нанесение на подлежащие обработке материалы или на обрабатываемое изделие точек и линий, обозначающих оси и контуры детали согласно чертежу, а также мест, подлежащих обработке.

Основное назначение разметки заключается в указании границ, до которых надо обрабатывать заготовку. Разность между размерами заготовки до и после обработки называется припуском на обработку. Однако в целях экономии времени простые заготовки часто обрабатывают без предварительной разметки (например, опиливают по размерам, указанным на чертеже).

Иногда наносятся две риски: одна для обозначения границы обработки, другая на некотором расстоянии от нее — для контроля.

Различают плоскостную и пространственную разметку. С помощью плоскостной разметки размечают плоские детали или отдельные плоскости деталей в том случае, если они не должны увязываться с другими их плоскостями. Приемы плоскостной разметки весьма схожи с приемами технического черчения и выполняются инструментами, подобными чертежным.

Пространственная разметка заключается в том, что разметки отдельных поверхностей детали, расположенных в разных плоскостях и под различными углами друг к другу, увязываются между собой. Для пространственной разметки деталь устанавливается на специальной разметочной плите, причем правильность ее установки тщательно проверяется.

При разметке применяется следующий инструмент (рис. 4.2): линейки, окладной метр, чертилка, кернер, стальной угольник, транспортир, разметочный циркуль, штангенциркуль, рейсмус и др.

Рис. 4.2. Инструменты, применяемые при разметке: а — чертилка; б — слесарный угольник; в — разметочный циркуль; г — рейсмус; д — штангенциркуль.

Разметка детали может осуществляться по чертежу и по шаблону.

Разметка по чертежу требует от рабочего определенных навыков: четкого понимания чертежа или эскиза, правильного выбора базы, от которой откладываются размеры детали, точной установки размеров по масштабной линейке и перенесению их на размечаемую деталь.

Шаблоны обычно применяются при разметке большого количества плоских деталей и позволяют значительно упростить и ускорить сам процесс разметки. Шаблоны изготовляются из листовой стали, алюминиевых сплавов или фанеры. Для разметки детали этим способом шаблон укладывают на размечаемый лист, прижимают к нему и обчерчивают по кромкам с помощью чертилки. При этом необходимо держать чертилку под постоянным углом к листу, не наклоняя в сторону шаблона (или линейки), так как от этого искажаются размеры детали.

Обычно при прочерчивании рисок чертилку держат с двойным уклоном: один на 15—20° от вертикали в сторону от линейки (или шаблона), другой в-сторону перемещения чертилки так, чтобы угол между ней и заготовкой (деталью) составлял 45-70°.

Риску следует проводить только один раз, а чтобы она была как можно тоньше, острие чертилки должно быть всегда хорошо заточено.

Чтобы нанесенные при разметке линии не стерлись при транспортировке и обработке детали, их прокернивают через 50—100 мм, а на закруглениях — через 5—10 мм. Кернер ставят на отмечаемой точке сначала наклонно, а в момент удара его выводят в вертикальное положение (рис. 4.3). Пальцы руки держащей кернер, не должны касаться размечаемой детали. Удар молотком наносят легко.

Рис. 4.3. Приемы кернения.

Накернивание следует производить после того, как вся разметка будет окончена. Следует помнить, что разметка является одной из наиболее ответственных операций, обеспечивающих правильное изготовление детали. Поэтому рабочий, производя разметку, должен быть внимателен, особенно при определении размеров по чертежу, нанесении их на заготовку, а также при установке детали на разметочной плите. Разметка должна выполняться только исправным и точным инструментом.

Этап 3. Нарезание внутренней и внешней резьбы

В слесарных работах чаще всего резьбу наносят вручную Нарезание резьбы – процесс получения винтовых канавок на внутренней или внешней поверхности заготовки.

Резьба состоит из таких элементов, как:

1. Профиль – форма сечения части резьбы (витка), образующаяся при полном обороте.
2. Шаг – расстояние между витками.
3. Высота – расстояние между крайними точками резьбы.
4. Угол – определяется между двумя боковыми сторонами профиля.
5. Наружный диаметр – наибольший диаметр резьбы в верхней точке.
6. Средний диаметр – расстояние между двумя линиями, которые идут параллельно оси болта, на разных точках от дна резьбы до вершины витка.
7. Внутренний диаметр – наименьшее расстояние между противоположными основаниями резьбы. Измеряется в направлении, перпендикулярном оси резьбы.

Различают также 3 типа профилей резьбы:

• треугольную или крепежную;
• трапецеидальную;
• прямоугольную.

Первая нарезается на гайках, болтах или шпильках для скрепления деталей между собой. Вторая и третья – на подъемниках, домкратах и винтах для передачи движения вдоль оси.

Внешнюю резьбу нарезают вручную с помощью плашек, воротков и клупп, а также на станках. Смазанную маслом деталь зажимают в тисках, на ее конец накладывают клупп с плашками, которые врезаются в заготовку на глубину 0,2–0,5 мм. Затем клупп поворачивают на 1–2 оборота вправо и влево по длине детали. На последнем этапе резьбы клупп возвращают в исходное положение, плашки врезают еще глубже и наносят окончательную нарезку.

Для нанесения внутренней резьбы используют цилиндрический или конический метчик – стальной винт с канавками для создания режущих кромок. Деталь закрепляют в тисках, а метчик помещают в вороток, который вращают по часовой стрелке с периодическим нажимом.

Классификация плоскостных объектов

Классификация плоскостных объектов основывается на значимости планировки общей площади и направленности его использования. Плоскостные объекты делят на 6 классов по уровню сложности и предназначения.

К первому классу относятся, как правило, дорожки для пешеходов и аллеи, в рамках всего проекта, они позволяют комфортно передвигаться по всей площади парковой зоны. Такие дорожки помогают так же, соединить главный вход и основные узловые точки общей площади. Пешеходные дорожки и аллеи предусматривают передвижение посетителей в два направления. Размеры таких объектов бывают разные, в среднем ширина может составлять от 5 до 60 метров, но это в свою очередь будет зависеть от общей площади объекта и численностью посетителей, интенсивность движение достигает до 600 человек в час. Допускается эпизодический проезд транспорта. Эксплуатация таких видов объектов предусмотрена примерно на год использования.

Ко второму классу плоскостных объектов относят дороги и аллеи второстепенного плана, в виде веток от главной дороги. Таким образом, они распределяют людей по всей площади, тем самым обеспечивая передвижение по всем функциональным зонам, подход к площадкам, сооружениям, цветникам, ширина которых составляет от 2,5 до 12 метров. Аллеи второстепенного использования предусматривают движение до 300 человек в час, и время эксплуатации рассчитано примерно на год или на сезон, в зависимости используемых материалов верхнего покрова. Так же, есть и такие пешеходные дорожки, которые предусмотрены для прогулок и расположение их связывает с дорогами и тропами. Их относят к третьему классу плоскостных объектов, шириной от 0,75 до 3,5 метров. Пешеходная активность для таких объектов предусматривается в минимальном количестве посетителей.

К четвертому классу относят дорожки для велосипедистов, в виде соединенных маршрутов, расположение которых предусмотрено вдоль основных и дорожек другого плана. Дорожки для занятия конным спортом, относятся к пятому классу. Проектирование таких видов маршрута, производится в больших парках и лесопарках, размером в ширину от 2,5 до 6,5 метров. Дороги хозяйственного предназначения относят к шестому классу поверхностных объектов, с ограниченным движением автотранспорта. Передвижение внутри парка или сквера, на пассажирском транспорте, проведения выставок, открытия торговли, установки аттракционов допускается при условиях, если общая площадь территории не меньше 300 га.

Инструмент применяемый при разметке

Разметка необходима для того, чтобы с наименьшим количеством отходов получить деталь требуемых размеров. Разметка помогает произвести расчеты точных контуров. С помощью инструментов для разметки обозначаются точки, линии и изгибы для вырезания, сверления, долбления, строгания. При этом необходимо также учитывать, из какой древесины делается заготовка.Малка

Малка – инструмент для измерения угла по образцу и перенесения его на заготовку. Малка представляет собой колодку и линейку, которые соединены шарниром.

Уровень

Уровень предназначен для проверки горизонтального или вертикального расположения строительных конструкций. Уровень представляет собой корпус с ампулой, в которой находится подкрашенная жидкость (спирт).

В жидкости имеется пузырек воздуха, который согласно законам физики всегда стремиться быть в самой верхней точке. Обязательно следует отрегулировать уровень таким образом, чтобы пузырек воздуха находился против отметки на трубочке, когда уровень располагается строго горизонтально.

Циркуль

Циркуль используется для того, чтобы чертить круговые метки, а также чтобы переносить размеры с чертежа или шаблона на заготовки.

Нутромер

Нутромер имеет то же применение, что и циркуль, только для внутренних замеров.

Отволока

Отволока применяется для нанесения разметки на край доски. Отволока представляет собой брусок (как правило деревянный) длиной 400 мм и на расстоянии одной трети от края – выступ. В выступе находится острый штырь или гвоздь, острием которого наносится линии.

Скоба

Скоба предназначена для нанесения разметки при ручной зарезке шипов и проушин. Скоба представляет собой деревянный брусок, в котором имеется выборка, на расстоянии одной трети от края выбрана четверть. Обозначение наносится острием гвоздей, вбитых в выбранную четверть через определенный отрезок.

Рейсмус

Рейсмус предназначен для нанесения меток, которые идут параллельно одной из сторон заготовки. Рейсмус изготавливается из деревянной колодки, в которую через два отверстия вставлены два бруска, на конце которых имеется острая шпилька, которая и наносит риски.

При использовании рейсмуса конец бруска выпускается за колодку, устанавливается необходимое расстояние от кромки бруска до намеченной линии, затем шпилькой наносят метки.

Уровень с отвесом

Уровень с отвесом помогает проверить вертикальное положение заготовок. На самом деле это равносторонний треугольник, к вершине которого прикреплен отвес.

Угольник – центроискатель

Угольник – центроискатель– это угольник, к которому присоединена линейка. В верхнем углу угольник скреплен планкой. Ля того, чтобы правильно установить линейку, необходимо установить ее в середине скрепляющей планки таким образом, чтобы она делила прямой угол угольника пополам.

Если необходимо найти центр заготовки в форме цилиндра, ее кладут на угольник и с помощью линейки проводят две пересекающиеся линии, которые одновременно будут являться диаметрами цилиндрической заготовки. Точка пересечения этих линий будет центром цилиндрической заготовки.

Рулетка

Рулетка используется для линейных измерений и для приблизительной разметки длинных заготовок. Рулетка представляет собой измерительную ленту длиной о 1 до 100 м, которая размещается в свернутом виде в пластмассовом или металлическом футляре.

Угольник

Угольник используется для проверки и установки прямоугольности строительных заготовок. Угольник представляет собой основание, на котором под прямым углом прикреплена линейка с делениями.

Метр – рулетка

Метр – рулетка предназначена для того, чтобы делать более точные измерения заготовок небольшой длины – до 2 метров.

Ерунок

Ерунок изготовлен из колодки, в которую вставляется металлическая или деревянная линейка по углом 45°. Ерунок используется для быстрого измерения и разметки углов величиной 135 и 45°.

Складной метр

Складной метр – это не что иное, как соединенные шаровидные линейки. При помощи складного метра измеряют заготовки и готовые изделия небольшой длины
