Шлифование плоских поверхностей
Часто обработке подвергаются плоские корпусные заготовки из различного металла. Проводимая операция по изменению шероховатости поверхности характеризуется следующими особенностями:
- Заготовка располагается на специальном столе, за счет которого обеспечивает надежное крепление. Фиксация может быть механической или магнитной.
- Основное вращение передается абразивному кругу, возвратно поступательное заготовке или инструменту.
Шлифование плоских поверхностей
За счет подбора круга с наиболее подходящим профилем можно провести обработку самых сложных форм. При работе в зону контакта инструмента и заготовки может подаваться охлаждающая жидкость.
Характеристики и маркировка абразивного инструмента
Для шлифовки металлических заготовок применяются абразивные инструменты. Они представляют собой зернистый порошок, который связан с помощью клеящей массы. Шлифовальные круги могут отличаться по следующим характеристикам:
- Форма и размер. Форма абразивного инструмента выбирается в зависимости от того, насколько сложную заготовку нужно обработать. Размер же выбирается в зависимости от размера детали. Чем она больше, тем больше требуется выбрать абразивный инструмент, чтобы более эффективно провести работу.
- Зернистость. Фракция абразивного материала будет зависеть от требуемой обработки поверхности. Если нужно снять старый слой металла, используются диски с большими зернами. Если необходимо довести поверхность детали до готового состояния, используется мелкая фракция.
- Твердость зёрен. При покупке круга или брусков этот параметр указывается на упаковке.
- Размер посадочного отверстия. Оно должно соответствовать диаметру рабочей части станка.
- Тип материала, который используется при изготовлении абразивных инструментов. Лучшим из них является алмазная крошка, с помощью которой можно обрабатывать детали из любых материалов.
Чтобы правильно выбрать абразивный круг, требуется знать маркировку. С её помощью обозначается используемый при изготовлении материал:
- сферокорунд ЭС;
- белый 22А, 23А и 24А;
- нормальные 14А и 15А, 16А;
- хромистые 32А и 33А.
Сейчас на мировом рынке стал популярен синтетический алмаз, который может маркироваться — APK, ACP, APB.
Абразивные инструменты изготавливают согласно техническим ГОСТам и установленным стандартам. Токарные станки, фрезерное и шлифовальное оборудование считаются одни целым при металлообработке. Шлифовка металла считается заключительным вариантом при обработке деталей или плоских поверхностей. Чтобы получить готовую заготовку после финишной обработки, главное — правильно выбирать абразивные инструменты.
Характеристика и маркировка абразивного инструмента
В большинстве случаев при шлифовании металла применяется абразивный инструмент. Он представлен сочетанием большого количества зерен, которые связаны между собой специальной смазкой. Круг характеризуется следующими свойствами:
- Формой. Рабочая часть может изменяться в зависимости от того, какого рода поверхность будет обрабатываться.
- Размеры. Абразивный круг выбирается также по размерам в зависимости от габаритов обрабатываемой поверхности.
- Тип применяемого материала при изготовлении. Крошка может быть изготавливаться из крошки различной твердости. Большей устойчивостью к истиранию характеризуется алмазная крошка.
- Размер зерна. Для чистового шлифования металла выбирается круг с наименьшим размером зерна. Однако, с уменьшением зернистости увеличивается требуемое время для завершения обработки.
- Твердость поверхности. Этот параметр один из основных, указывается при маркировке.
- Размер посадочного отверстия. Он учитывается при подборе круга под характеристики станка.
Маркировка круга применяется для того, чтобы указать тип используемого материала при изготовлении. Электрокорунд – корунд искусственного происхождения на основе оксида алюминия. В продажу поступает несколько разновидностей круга:
- Нормальные 14А и 15А, 16А.
- Белый 22А, 23А и 24А.
- Хромистые 32А и 33А.
- Сферокорунд ЭС.
Могут применяться и карбид кремния. В продажу поступают два типа марок: черный и зеленый. Карбид бора маркируется буквами КБ. В последнее время наиболее востребованы варианты исполнения из синтетического алмаза, маркируются они АСР и АСО, АРВ и АРК.

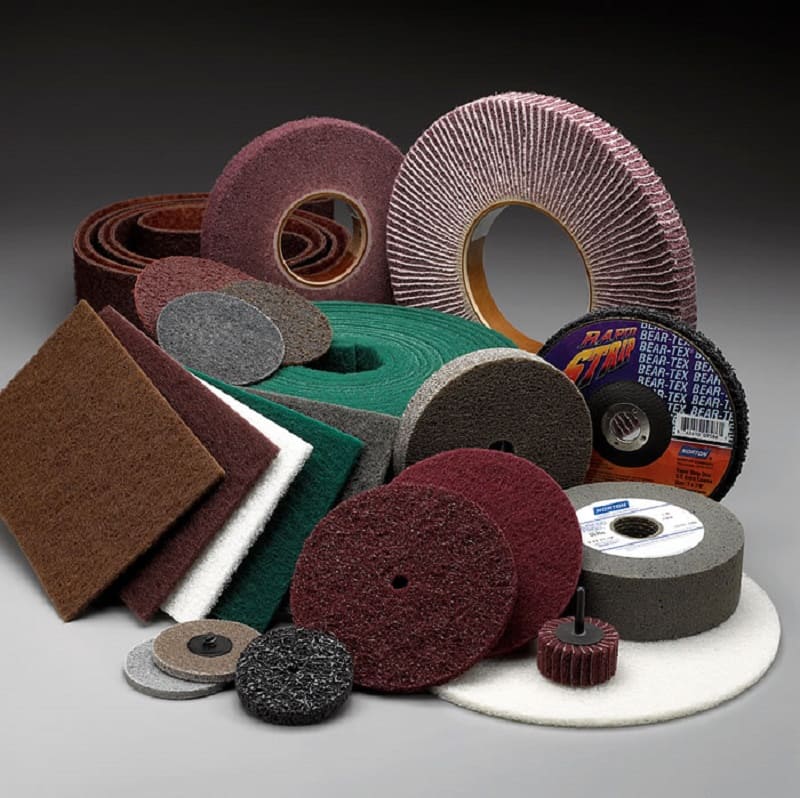

Абразивные материалы
Недостатки шлифовки
Так же, как и с зачисткой, у шлифовки металла есть и свои недостатки. До того, как обращаться к специалисту по шлифовке, прочтите, с чем вы можете столкнуться.
Использование шлифовки чаще всего требует много времени, что может снизить производительность. Чтобы выполнить работу с высочайшим качеством и удовлетворить требования клиента, нужны инструменты с высокой точностью, и много. Придется не только инвестировать в широкую линейку инструмента, но и изучить, как использовать каждый из них.
При шлифовке нет возможности, что некоторые детали будут отшлифованы неправильно. Для этого потребуется провести на шлифовке больше времени и довести их до требований спецификации клиента. Это может привести к большим расходам на производство и понизить уровень прибыли.

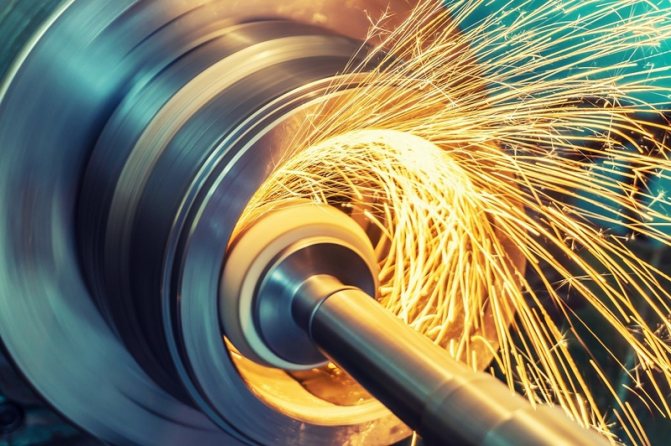

Круглое наружное шлифование
Шлифовка металла при применении подобной технологии предусматривает использование специального оборудования. Среди особенностей круглого шлифования отметим следующие моменты:
- В качестве расходного материала применяется абразивный круг. Он вращается вокруг своей оси.
- Одновременно с кругом в обратном направлении вращается заготовка. За счет этого существенно повышается эффективность операции.
- Может осуществляться продольная и поперечная подача, за счет которых изменяется глубина врезания инструмента и обеспечивается обработка по всей длине.
Принцип круглого шлифования
Круглое наружное шлифование
Подобная технология часто применяется для шлифования цилиндрических заготовок. Это связано с тем, что при контакте шлифовального круга с заготовкой цилиндрической формы на момент вращения обрабатывается вся поверхность.
Основные виды шлифования
Шлифование металла производится различными методами. Технологии различаются между собой способом вращения (круга или заготовки), скоростью движения, а также стороной, которой работает шлифовщик (торцом, плоскостью) и другими факторами. Основные виды шлифования:
- круглое;
- шлифование внутренних поверхностей;
- зубошлифование;
- бесцентровое;
- плоское.
Методы шлифования также подразделяются по типу материала, используемого при обработке. Для перевода процесса в автоматический режим применяют специальные станки или встроенный блок ЧПУ, который снижает трудовые затраты и обеспечивает высокое качество изделий.
Круглое наружное шлифование
Круглое шлифование – это наиболее популярный метод. Оно бывает не только наружное, но и внутреннее. Круглый метод осуществляется за счет синхронного вращения круга и металлической детали. Наружное шлифование обеспечивает режущий эффект, а внутреннее – равномерную работу.
Среди особенностей круглого шлифования выделяют:
- абразивный круг является расходным материалом, он вращается вокруг собственной оси;
- металлическая деталь вращается синхронно с кругом (это повышает эффективность процесса);
- осуществляется как продольная, так и поперечная подача (за счет них изменяется глубина врезания и обеспечивается обработка по всей длине).
Данная технология подходит для обработки изделий цилиндрической формы, так как при соприкосновении круга с изделием в форме цилиндра, обеспечивается обработка всей поверхности.
Внутреннее шлифование
Внутреннее шлифование похоже на круглое, но отличается тем, что абразивный круг располагается внутри металлической заготовки. Отличительные особенности технологии:
- может осуществляться продольная и поперечная подача;
- основное вращение обеспечивает абразивный круг.
Для повышения эффективности проводимого метода используют охлаждающую жидкость. Ее подают в зону резания.
Зачем нужна шлифовка древесины
Древесина со временем под воздействием влаги и солнечных лучей начинает темнеть, и внешний вид построенного сруба заметно ухудшается. Чтобы этого не произошло, бревна шлифуют и покрывают специальными составами, повышающими пожаробезопасность, влагоустойчивость и антисептические свойства древесины.
Шлифовка позволяет достичь сразу нескольких целей:
- Убрать с поверхности загрязнения, накопившиеся в процессе транспортировки и установки бревен.
- Снять верхний слой древесины, в котором уже могли появиться грибок и плесень.
- Вернуть поверхности натуральный цвет, а также сделать ее гладкой и ровной.
- Обеспечить равномерное экономичное распределение защитных средств по поверхности дерева без наслоений и пятен.
В результате повышается устойчивость сруба к влаге, ультрафиолетовому излучению и насекомым – внешний вид дома улучшается, срок службы увеличивается.
Бесцентровое шлифование
Подобная технология характеризуется тем, что заготовка не закрепляется в центрах. В этом случае шлифовка деталей из металла проходит при подаче вращения только двум шлифовальным кругам, между которыми размещается заготовка. В центральной части находится нож, изготовленный из нержавеющей стали. Он исключает вероятность того, что изделия из-за смещения провалится или ее немного заклинит.
Применение подобного оборудования позволяет существенно ускорить процесс шлифования. Это связано с тем, что применяется сразу два абразивных круга. В продаже встречается просто огромное количество станков, работающих по принципу бесцентрового шлифования.
Бесцентровое шлифование
Характеристика и маркировка абразивного инструмента
В большинстве случаев при шлифовании металла применяется абразивный инструмент. Он представлен сочетанием большого количества зерен, которые связаны между собой специальной смазкой. Круг характеризуется следующими свойствами:
- Формой. Рабочая часть может изменяться в зависимости от того, какого рода поверхность будет обрабатываться.
- Размеры. Абразивный круг выбирается также по размерам в зависимости от габаритов обрабатываемой поверхности.
- Тип применяемого материала при изготовлении. Крошка может быть изготавливаться из крошки различной твердости. Большей устойчивостью к истиранию характеризуется алмазная крошка.
- Размер зерна. Для чистового шлифования металла выбирается круг с наименьшим размером зерна. Однако, с уменьшением зернистости увеличивается требуемое время для завершения обработки.
- Твердость поверхности. Этот параметр один из основных, указывается при маркировке.
- Размер посадочного отверстия. Он учитывается при подборе круга под характеристики станка.
Маркировка круга применяется для того, чтобы указать тип используемого материала при изготовлении. Электрокорунд – корунд искусственного происхождения на основе оксида алюминия. В продажу поступает несколько разновидностей круга:
- Нормальные 14А и 15А, 16А.
- Белый 22А, 23А и 24А.
- Хромистые 32А и 33А.
- Сферокорунд ЭС.
Могут применяться и карбид кремния. В продажу поступают два типа марок: черный и зеленый. Карбид бора маркируется буквами КБ. В последнее время наиболее востребованы варианты исполнения из синтетического алмаза, маркируются они АСР и АСО, АРВ и АРК.
Абразивные материалы
Виды шлифования металла
- плоское;
- круглое;
- обдирочное;
- бесцентровое;
- глубинное;
- профильное.
Каждый из этих видов шлифовки требует применения узкоспециализированного оборудования, инструмента, материалов и приемов шлифования.
Плоское шлифование
Таким способом обрабатываются плоские поверхности технической оснастки (направляющие станков, пресс-формы). Осуществляется на специализированных станках или электромагнитных плитах, где в работе задействован торец или периферия круга шлифовального. В зависимости от требований, предъявляемых к поверхности, различают следующие виды шлифования:
- Черновое. Обеспечивает 3 класс точности обработки и шероховатость 5–6 классов. Применяют на заготовках с припуском на шлифовку не более 5 мм или на тех, которые имеют низкую степень обрабатываемости лезвийным инструментом.
- Предварительное. Обеспечивает точность обработки 3 класса и шероховатость 6–7 классов, что достаточно для создания базовой поверхности или для подготовки поверхности к окончательной обработке.
- Окончательное. Таким способом достигается 1–2 классы точности обработки и 7–9 классы шероховатости.
- Тонкое. С помощью такой шлифовальной операции обеспечивается поверхность 10–12 классов шероховатости. Выполняется на специализированных станках: полировальных и микрофинишных.
Круглое шлифование
- С продольной подачей. Предназначены для шлифовки деталей в виде цилиндра, имеющих длину более 80 мм.
- Врезное. Применяют для шлифовки втулок, колец, шеек валов распределительных ступенчатых, коленчатых длиной менее 80 мм. При использовании специальных накладок длина обрабатываемой детали может достигать 200 мм. Врезное шлифование ведется на полуавтоматах врезного типа, которые обеспечивают точность поверхности 1–2 классов. Специальные торцекруглошлифовальные станки с угловой подачей обеспечивают одновременную шлифовку торца и шейки вала.
- Для наружной и внутренней шлифовки. Осуществляется с помощью вращающегося шлифовального круга при вращении детали вокруг собственной оси. Необходимая точность внутреннего и наружного шлифования обеспечивается не только применением правильно подобранного абразивного инструмента, но и степенью его прижатия к заготовке. Внутришлифовальная операция улучшает качество шлифуемой поверхности, устраняет осевое смещение, придает детали необходимую форму, обеспечивает необходимый вид посадки (переходную, с натягом, с зазором).
Способом круглого шлифования обрабатывают валы разной формы и конфигурации, оси, пиноли и шпиндели станков, валы двигателей внутреннего сгорания.
Обдирочный вид шлифовки
Таким способом удаляют дефектный слой на заготовках, полученных методом литья, прокатки, ковки, штамповки. Для этих целей при шлифовке используют круги с крупным зерном.
Глубинный вид шлифовки
Процесс выполняется небольшими подачами продольного типа и является модификацией обдирочного вида. Используется для шлифовки канавок на сверлах, гребенках и других однотипных инструментах, изготовленных из сплавов повышенной твердости, включая изделия с резьбой.
Суть и особенности процесса
Плоская шлифовка металла ведется на поверхностях, где не имеется глубоких царапин и рисок, ибо такие виды повреждений данным методом убрать не представляется возможным.
Самый распространенный метод заключается в использовании абразива для деталей, имеющих крупные размеры и сложные формы. В ином способе применяют шлифование с применением шлифовальных станков. Здесь применяются специальные круги и полировальные смеси.
Шлифовальные работы по металлу являются одним из видов обработки с помощью резания. Припуск на обработку в данном случае удаляется абразивными инструментами, а именно шлифовальными кругами. Их материал — пористый, состоящий из многочисленных мелких зерен, чьи твердые вещества и являются абразивными материалами. Когда круги начинают вращаться, грани таких зерен начинают удалять самую мелкую стружку с верхней или нижней части материала.
Шлифовка материала имеет некоторые особенности, которые важно учитывать в ходе осуществления процесса. К ним относят следующие моменты:
- Скорость резания должна быть высокой;
- Измельчение и особый вид металлической стружки;
- Геометрия режущих зерен круга должна быть разнонаправленной;
- В зоне, где происходит контакт с поверхностью, образуется высокая температура.
Обрабатываемые поверхности при шлифовании металла делятся на простые и сложные. К первым относят внутреннюю и наружную поверхность в форме цилиндра, а также плоскую. А под сложной формой подразумевают винтовую и эвольвентную.
Обработка деталей перед шлифовкой
Как ранее было отмечено, шлифование является финишным этапом. Перед ним проводится:
- Черновое точение металла. За счет этой операции заготовки придают требуемую форму и размеры с учетом припуска.
- Чистовое точение проводится для придания требуемых размеров.
- Фрезерование – еще одна технологическая операция, которая предусматривает механическое снятие металла. Чаще всего фрезерованию подвергаются корпусные детали и шестерни.
- Термообработка. Для того чтобы существенно повысить твердость поверхности и прочность изделия проводится закалка. Снизить хрупкость структуры можно за счет отпуска и отжига. В некоторых случаях проводится термохимическая обработка, которая предусматривает внесение определенных химических веществ в поверхностный слой.
Обработка деталей перед шлифовкой
При разработке режимов обработки учитывается припуск на проведение всех технологических операций.
Электролитно-плазменный способ
Последние годы все большей популярностью стал пользоваться электролитно-плазменный метод обработки.
Специальные наборы приспособлений, которые создать своими руками достаточно сложно, обеспечивают воздействие заряда на деталь. К особенностям конструкции можно отнести:
- обрабатываемое изделие становится анодом;
- к детали подводится положительный потенциал от мощного источника питания;
- в качестве катода выступает рабочая ванна.
Для воздействия на нержавеющую сталь и медных сплавов используют специальный раствор, состоящий из сульфата аммония и хлористого аммония. Их концентрация составляет примерно 5%. При условии, что изделие изготовлено из другого металла или сплава используется раствор с концентрацией приведенных веществ 10%. Полировка металла при использовании подобного набора и метода выполняется в течение 2-5 минут, заусенце можно снять примерно за 20 секунд. Подобные показатели определяют высокую производительность этого способа полировки металла.
Обработка деталей перед шлифовкой
Как ранее было отмечено, шлифование является финишным этапом. Перед ним проводится:
- Черновое точение металла. За счет этой операции заготовки придают требуемую форму и размеры с учетом припуска.
- Чистовое точение проводится для придания требуемых размеров.
- Фрезерование – еще одна технологическая операция, которая предусматривает механическое снятие металла. Чаще всего фрезерованию подвергаются корпусные детали и шестерни.
- Термообработка. Для того чтобы существенно повысить твердость поверхности и прочность изделия проводится закалка. Снизить хрупкость структуры можно за счет отпуска и отжига. В некоторых случаях проводится термохимическая обработка, которая предусматривает внесение определенных химических веществ в поверхностный слой.
Обработка деталей перед шлифовкой
При разработке режимов обработки учитывается припуск на проведение всех технологических операций.
Химические технологии полировки
Что такое химическая полировка?
Химическая полировка является одним из методов отделки поверхности металла. Процесс растворяет и удаляет утолщения микроскопически неровной поверхности путем погружения компонентов в химическую ванну. По сути, это представляет собой химический процесс травления. По сравнению с поверхностью перед полировкой, неровности уменьшаются и поверхность становится более гладкой.
Различные методы обработки поверхности металла
Существует большое количество методов обработки поверхности металла. Некоторые методы, такие как гальванические технологии увеличивают размеры материала. Термическая обработка (отжиг), пассивирование и травление не изменяют размеры. Химическая полировка и Электрополировка являются примерами технологий, которые уменьшают размеры металла.
Электрополировка против химического полирования
В процессе электрохимической полировки (ЭХП), используется низкое напряжение (V
12v) от источника питания постоянного тока в кислой ванне. Металлическая пластина соединена с катодом (-), а деталь, подлежащая полированию соединена с анодом (+). Когда подается напряжение, происходит электрохимическая реакция, и начинается травление металлической поверхности анода. Электрический заряд выше в местах выступов, тем самым процесс устраняет заусенцы, образующиеся после механической обработки. ЭХП улучшает скорость потока внутри трубы, так как микро полости и шероховатости в трубах могут значительно замедлить скорость потока. Кроме того, образование и рост бактериальных колоний будет устранен. Процесс ЭХП также улучшает коррозионную стойкость металла. Химическая полировка (ХП) использует специальные химические составы (электролиты), куда погружают изделия из нержавеющей стали. Нет необходимости в использовании электроэнергии, процесс не растворяет вытянутые вершины поверхности. После серии промывок и погружений в электролит, изделия становятся яркими и блестящими, что указывает на значительное качество полировки поверхности. Этот процесс является простым, позволяющий достичь высоких результатов полирования внутренних поверхностей трубы. Из-за особенности процесса, электрохимполированию подлежат трубы относительно большого диаметра. Трубы с маленьким внутренним диаметром (
Источник
Способы полировки алюминия: химический метод
Данная технология является экологичной, простой и довольно быстрой. Её можно реализовать, имея кислотоустойчивую сталь, которая ляжет в основу полировальной ванны. Если объемы работ сравнительно небольшие, можно использовать тигли из фарфора. В емкость наливается раствор кислот:
Изделия опускаются в горячий раствор, температура которого должна изменяться в пределах от 90 до 120 °С, конечное значение будет зависеть от сорта алюминия. Подвергать воздействию состава алюминий необходимо в течение 30 секунд или минуты, повторить действие следует около 6 раз. В промежутках детали промываются, при этом их нужно постоянно встряхивать.
Чем и как можно шлифовать
Цель шлифовки дерева — максимально оперативно и эффективно удалить дефекты, не оставив при этом заметных глубоких царапин. Для этого можно воспользоваться специальными инструментами — сейчас их цена не слишком велика.
В свободной продаже можно встретить несколько разновидностей шлифовальных машин:
- ленточные;
- осцилляционные;
- болгарки (УШМ);
- плоскошлифовальные;
- орбитальные.
На болгарку можно устанавливать не только абразивные круги, но и щетки. Так, для шлифовки дерева активно применяют нейлоновые щетки. Они позволяют сделать поверхность не только гладкой, но и выделить фактуру дерева, выбирая более мягкие волокна. Такой процесс называется брашированием.
Для больших поверхностей из дерева и материалов на его основе (шпон, ДСП, ДВП, фанера) лучше всего подходят ленточные и плоскошлифовальные аппараты.
Декоративные изделия, мебель, игрушки, рамки многие по-прежнему предпочитают шлифовать вручную, и это не такой уж плохой способ — он позволяет эффективно и без лишних трат добиться идеально гладкой поверхности. По крайней мере, при работе своими руками не нужно будет думать над тем, где взять шлифмашинку (попросить у соседа, приобрести в магазине, взять напрокат, оставив залог).
Машинка ленточного типа
Ленточные аппараты именуются так из-за того, что наждачная бумага здесь выполнена в формате ленты и она непрерывно движется благодаря роликам. Эта машинка предназначена для промежуточного и чернового шлифования. Но чтобы добиться идеальной гладкости и идеальной чистовой отделки (особенно это актуально для тех, кто занимается изготовлением мебели), придётся дополнительно воспользоваться другим шлифовальным оборудованием.
На ленточную шлифмашинку можно установить разные типы наждачной бумаги. И, например, при вставке наждачной бумаги с мелким зерном вполне можно добиться нормального для столярных изделий, идущих под окрашивание, результата. А, скажем, для устранения длинных царапин придётся осуществлять ступенчатую шлифовку, несколько раз изменяя зернистость.
Ленточная шлифовальная машинка имеет великолепную производительность. Но при этом следует признать, что лента на ней стоит таким образом, что не все точки и выемки поверхности доски можно надлежащим образом обработать.
Даже при значительной ширине ленты шлифует она преимущественно своим центром. Части ленты позади и спереди не применяются для этого. Они находятся в чуть-чуть приподнятом положении, и их главная функция — осуществлять подачу на движущие роликовые механизмы.
Другой очевидный недостаток ленточного оборудования — солидная масса, выполнять какие-либо действия такими машинками на весу, обрабатывая вертикальные изделия, довольно трудно.
Есть у ленточных аппаратов для шлифовки дерева и такой минус, как высокая шумность — работать без берушей или наушников будет не слишком комфортно. И ещё один важный момент: если в процессе работы надолго оставить машинку на одном месте, появится достаточно заметная ямка.
Плоскошлифовальная машина
Даже шлифовка больших деревянных изделий с помощью плоскошлифовальной машинки происходит довольно быстро. Ключевой орган аппарата — плоская, довольно крупная плита (подошва), к которой прикрепляется нужный абразив. Такая конструкция славится почти полным отсутствием мёртвых зон (то есть зон, которые нельзя достать машинкой и сносно обработать) — любые углы сравнительно легко шлифуются.
Востребованность плоских шлифмашин среди мастеров по дереву обуславливается их умеренной ценой и доступностью оснастки
При выборе такой машинки стоит обратить внимание на такие параметры, как мощность мотора (обычно речь идёт о показателях в диапазоне от 150 до 300 Ватт), вес, амплитуда и частота хода подошвы
Вручную
Шлифовка дерева вручную, конечно, требует больших трудозатрат и физических усилий. Но такой способ шлифовки априори менее агрессивен и позволяет всецело контролировать процесс. Даже в труднодоступных местах — в углах и на сложных криволинейных изгибах — можно получить при выборе ручного метода шлифовку достойного качества.
При так называемой межслойной шлифовке отделочных покрытий работа вручную вообще не имеет альтернатив — только она позволяет исключить риск порчи уже нанесённой отделки. Ручная обработка (если сравнивать с шлифмашинками) позволяет получить наиболее ровную и гладкую поверхность, хотя времени на нее уходит в разы больше.
Основные виды шлифовки
Круглое наружное шлифование
Круглое наружное шлифование. Принцип таков: шлифовальный круг вращается вокруг своей оси ( что является скоростью резания) но одновременно вращается и заготовка. Так же имеется два вида подачи поперечная (приближение к заготовке) и продольная (осевая) чтобы прошлифовать поверхность по всей длинне.
Посмотрите видео для закрепления:
Внутреннее шлифование
Внутреннее шлифование. Как мы видим по рисунку эта разновидность шлифования похожа на первый метод, но кардинальное отличие в том, что шлифовальный круг находится внутри обрабатываемой заготовкой. Но движения резания остались прежними. Да еще забыл сказать в основном при шлифовке применяют охлаждение (СОЖ) ну в каком то посте я упомянул про нее
.
Видео для лучшего понимания темы
Зубошлифование
Зубошлифование как вы уже догадались из названия это обработка профиля зубчатого венца шестерен с помощью шлифовального круга который спрофилирован в размер эвольвенты зуба. Наверное не понятно ? , но думаю если вы подпишитесь на обновления моего блога все будет становиться более прозрачно ГАРАНТИРУЮ! Ну этот способ из разряда лучше один раз увидеть чем сто раз услышать. Смотрите видео:
Бесцентровое шлифование
Бесцентровое шлифование. Из самого названия видно, что здесь заготовка не закрепляется в центра как на предыдущих видах (блин забыл про это написать в них ? ) ну да ладно наверстаем. Вращение заготовке придает один шлифовальный круг (который справа) ну а левый производит шлифованием металла. То приспособление которое находится по центру называется нож и изготавливается обычно из твердого сплава. Оно служит для того, чтобы заготовка не провалилась между кругами и не заклинила их. Ну и как обычно видео:
Шлифование плоских поверхностей
Шлифование плоских поверхностей. Тут все предельно просто берется плоский кусок металла, зажимается на столе шлифовального станка с помощью станочных приспособлений или магнитного стола ( об этом поговорим позже поподробнее) и круг начинает свою работу. Это оптимальный вариант для обработки плоских поверхностей различных форм и размеров. Во общем смотрите видео:
Ну вот пожалуй и все. Сегодня мы с вами поговорили про шлифование металла. Я думаю, что общие понятия про этот вид механической обработки у вас уже появились. Позже мы будем углубляться в каждый из них поподробнее. Не пропустите и подпишитесь на обновления моего блога. До новых встреч!
С вами был Андрей !
Плоская обработка
Плоское шлифование выполняется на специальном станке, используется для грубой, финальной обработки плоских деталей. Оборудование обеспечивает:
- Подачу обрабатываемой детали;
- Равномерные режущие движения;
- Перемещение заголовки для обеспечения нужной глубины шлифовки;
- Прямолинейные движения детали для обработки всей заготовки в один заход;
- Иногда плоское шлифование применяется, как альтернатива фрезерованию.
Плоское шлифование выполняется двумя способами: торцевой или периферийной частью шлиф. круга.
Первый метод обладает повышенной производительностью, часто применяется для первичной обдирки, когда требуется снять значительный слой металла. Для торцевой обработки необходимы: чашечный конечный, чашечный цилиндрический, или круг с запрессованными крепежами. Торец также используется для глубинного шлифования, если глубина среза превышает норму более чем в 10 раз.
Шлифовка периферийной областью круга выполняется на станке меньшей мощности (7-15 кВт). В работе используются расходники типа ПП (прямой профиль) с диаметром диска 170-500 мм и высотой 20-75 мм. Если технологический процесс требует обработки кругом более широкого диаметра, применяется инструмент типа ПВД или ПВ.
Шлифовальные работы
Выполним шлифовальные работы по металлу на заказ любой сложности в Москве и области от 1500 руб. за нормочас.

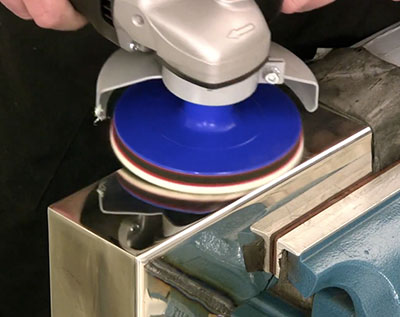

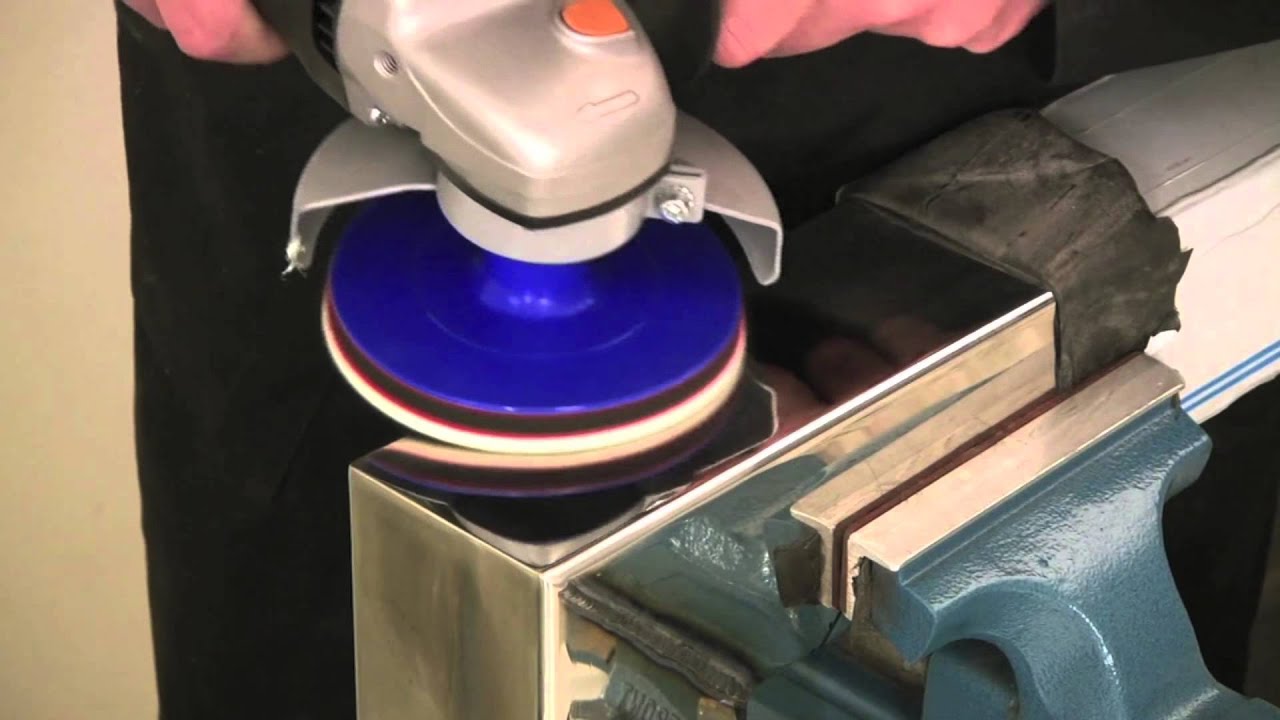

Шлифовка металла — механический способ высокоточной абразивной обработки деталей из материалов высокой твердости (сталей, чугуна, углеродистых сплавов) с целью достижения заданной точности и требуемой шероховатости поверхности. По сути, шлифовка является разновидностью резки металла абразивными частицами шлифовального инструмента, каждая из которых выполняет роль микрорезца, под воздействием которого происходит снятие частиц материала.
Шлифовка металла в большинстве случаев остается финишным этапом механической обработки изделий, однако в некоторых отраслях промышленности используется как предварительная технологическая операция перед полированием.
Стоимость шлифовальных работ
| Услуга | Стоимость нормочаса, руб. | Надбавка за срочность |
| Шлифовальные работы | 1500 | 15% |
В цену не включены амортизационные расходы на оборудование и инструмент, затраты на электроэнергию, сумма налогообложения основных фондов, стоимость материала и его доставки к участку металлообработки.
Шлифовка металла на ООО «Глебовский механический завод» осуществляется на станочном оборудовании высокого класса точности. Основным видом шлифовки, выполняемым на предприятии, является плоское шлифование поверхностей заготовок периферией шлифовального круга из материалов органического или синтетического происхождения (корунда, карборунда и т.д.).
Плоское шлифование металла рассматривается в качестве альтернативы плоскостному фрезерованию, как более производительная технологическая операция, отличающаяся повышенной точностью и меньшими усилиями резания.
Технологические возможности по шлифовке изделий
Имеющееся технологическое оборудование позволяет выполнять шлифование деталей на заказ с достигаемой величиной шероховатости поверхности твердых материалов Ra до 0,16 мкм.
В стандартной комплектации и с использованием дополнительных приспособлений, делительных механизмов и крепежной оснастки возможно выполнение следующих операций:
- горизонтальное шлифование плоских изделий периферией абразивного круга;
- обработка заготовок методами многопроходного врезного и глубинного шлифования, а также с прерывистой поперечной подачей;
- шлифовка плоскостей изделий, перпендикулярных зеркалу стола, торцевой частью абразивного инструмента с учетом конструктивных ограничений станка;
- шлифовка пазов и деталей линейного и фасонного профиля.
Основные технические характеристики плоскошлифовального станка 3Е711В представлены в таблице:
| Параметры и размерность | Значения |
| Класс точности | В (высокий) |
| Параметры для образца с размерами 380 х 120 х 80, мкм | |
| плоскостность | 4 |
| параллельность | 5 |
| шероховатость поверхности (Ra) | 0,16 |
| Наибольшая масса заготовки, кг | 220 |
| Максимальная скорость резания, м/с | 35 |
