9.8. Выполнение чертежа пружины

Пружины применяются для создания определённых усилий в заданном направлении. По виду нагружения пружины подразделяются на пружины сжатия, растяжений, кручения и изгиба; по форме – на винтовые цилиндрические и конические, спиральные, листовые, тарельчатые и пр. правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401-68. На чертежах пружины вычерчивают условно. Витки винтовой цилиндрической или конической пружины изображают прямыми линиями, касательными к участкам контура.

Допускается в разрезе изображать только сечения витков. Пружины изображают с правой навивкой с указанием в технических требованиях истинного направления витков. Пример выполнения учебного чертежа пружины приведён на Рисунке 9.13.

Чтобы получить на пружине плоские опорные поверхности крайние витки пружины поджимают на 3/4 витка или на целый виток и шлифуют. Поджатые витки не считаются рабочими, поэтому полное число витков n равно числу рабочих витков плюс 1,5÷2:n₁=n+(1.5÷2) (Рисунок 9.14).

Построение начинают с проведения осевых линия, проходящих через центры сечений витков пружины (Рисунок 9.15, а). Затем на левой стороне осевой линии проводят окружность, диаметр которой равен диаметру проволоки, из которой изготовлена пружины. Окружность касается  горизонтальной прямой, на которую опирается пружина. Затем необходимо провести полуокружность из центра, расположенного в пересечении правой оси с той же горизонтальной прямой. Для построения каждого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка будет располагаться напротив середины расстояния между витками, построенными слева. Проводя касательные к окружностям, получают изображение пружины в разрезе, т.е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изображения передних половин витков так же проводят касательные к окружностям, но с подъёмом вправо (Рисунок 9.15, б). Переднюю четверть опорного витка строят так, чтобы касательная к полуокружности касалась одновременно и левой окружности в нижней части. Если диаметр проволоки 2 мм и менее, то пружину изображают линиями толщиной 0,5÷1,4мм. При вычерчивании винтовых пружин с числом витков более четырёх показывают с каждого конца один-два витка, кроме опорных проводя осевые линии через центры сечений витков по всей длине. На рабочих чертежах винтовые пружины изображают так, чтобы ось имела горизонтальное положение.

Как правило, не рабочем чертеже помещают диаграмму испытаний, показывающую зависимость деформаций (растяжения, сжатия) от нагрузки (Р₁; Р₂; Р₃), где Н₁ – высота пружины при предварительной деформации Р₁; Н₂ – то же, при рабочей деформации Р₂; Н₃ – высота пружины при максимальной деформации Р₃; Н – высота пружины в рабочем состоянии. Кроме того, под изображением пружины указывают:

• Номер стандарта на пружину;
• Направление навивки;
• n – число рабочих витков;
• Полное число витков n;
• Длину развёрнутой пружины L=3,2×D×n₁;
• Размеры для справок;
• Другие технические требования.

На учебных чертежах рекомендуется из перечисленных пунктов указать п.п. 2,3,4,6. Выполнение диаграммы испытаний также не предусмотрено при выполнении учебного чертежа.

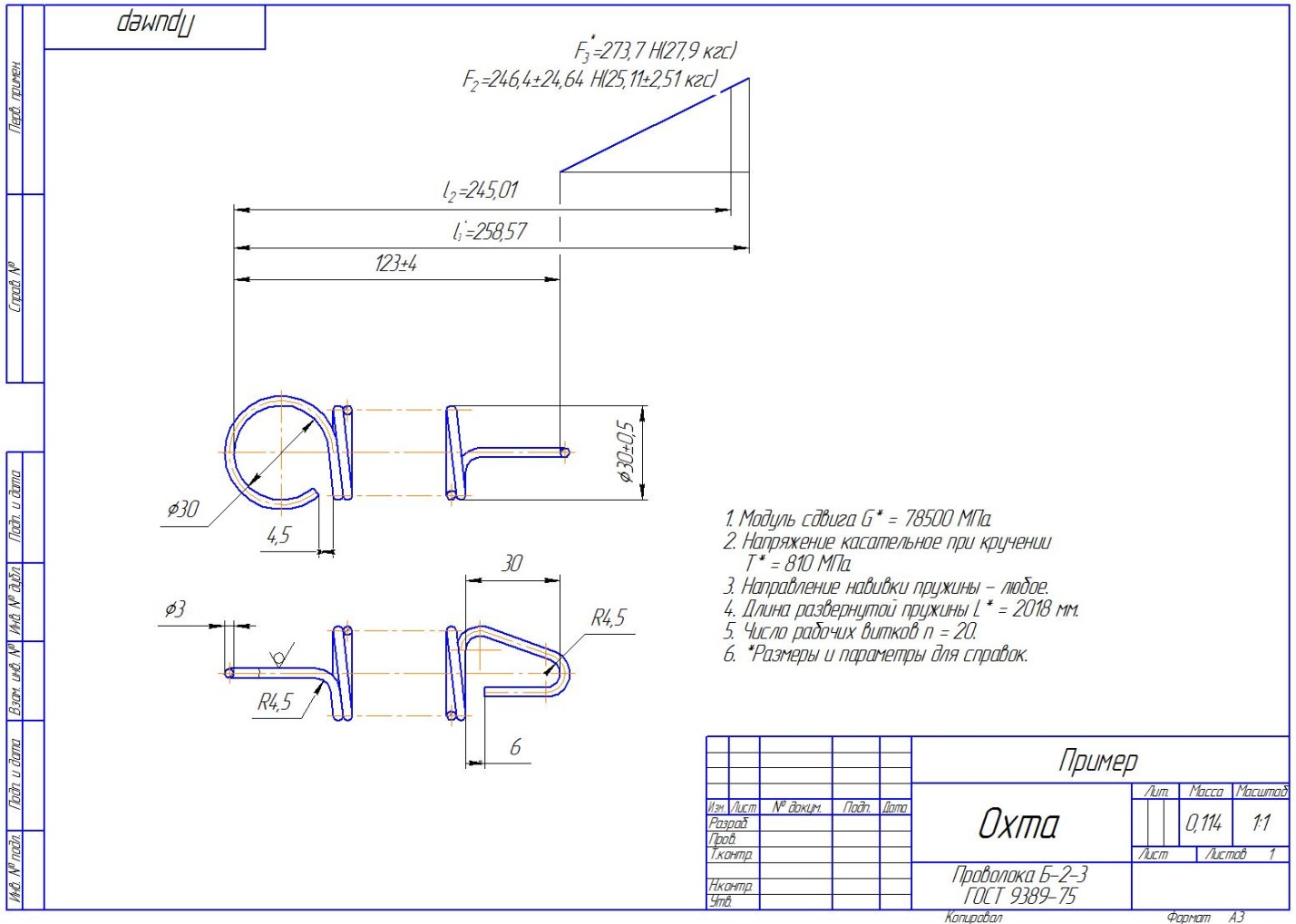

Рисунок 9.13 – Рабочий чертеж пружины

а	б

Рисунок 9.14. Изображения поджатых витков пружиныРисунок 9.15. Последовательность построения изображения пружины

Как пройти Антиплагиат теоретической части?

Если вам все-таки не хватило несколько процент до прохождения проверки антиплагиат, рекомендуем воспользоваться нашим сервисом. Закажите повышение оригинальности текста и уже через минуту после вашей заявки придет готовый результат.

Показатель станет таким, каким вы его заказали, даже если вам необходимо 95-96% уникальности. Причем текст не изменится. Он останется абсолютно таким же, каким и был. Вы сможете получить высокий показатель уникальности, ничего при этом не делая самостоятельно.

Хотите проверить? Закажите бесплатное повышение антиплагиата. Так, вы сможете увидеть своими глазами, что этот способ работает, не заплатив ни копейки.

Благодаря данному способу, вы сможете пройти проверку и получить отлично за высокий уровень оригинальности.

Итак, в этой статье мы рассказали о всех нормах оформления чертежей по ГОСТу 2022. Дополнительную информацию рекомендуем спрашивать у своего научного руководителя, либо у преподавателя, который задал вам чертеж.

Правила оформления чертежей по ЕСКД

При оформлении чертежей обращают внимание на 5 основных пунктов:

• формат листа;
• масштаб;
• линии;
• размер;
• шрифт.

Формат и оформление листа

Оформление листа регламентируется ГОСТом 2.301-68. Чертежи оформляются на листах А4 — 297*210 см. Параметры других форматов указаны в ГОСТе.

Требования к формату листа по ГОСТ

На листе сначала рисуется рамка, которая задает границы. Ее оформляют сплошными толстыми линиями. Слева соблюдается расстояние 20 мм для подшивки. Справа от внешнего края до рамки — расстояние 5 мм.

Справа внизу указывается информация. Для граф используются сплошные толстые линии.

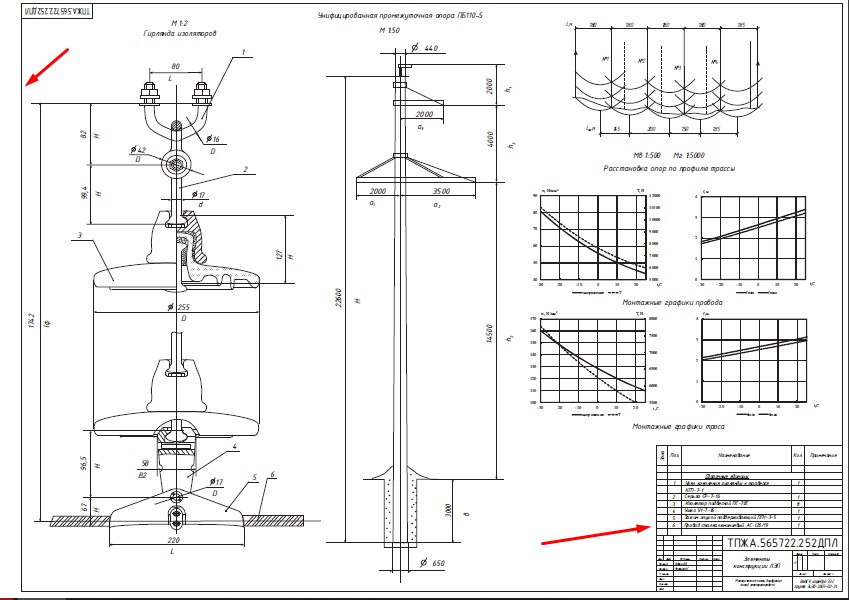

Пример оформления рамки и информации

Основная надпись

Основная надпись обязательна для чертежей всех масштабов. Она регламентируется ГОСТ 2.104—2006. Основная надпись располагается справа внизу. Для граф используются сплошные толстые линии.

В графах указывается следующая информация:

1. наименование изделия в именительном падеже единственного числа, например “Колесо”, если наименование изделия состоит из нескольких слов, то на первое место ставится существительное “Колесо зубчатое”;
2. обозначение чертежа по ГОСТ 2.201—80. Например, УЗ.КЧ0115.000. УЗ — учебное заведение, КЧ0115 — курс черчения, задание первое, вариант пятнадцатый, 000 — порядковый номер детали
3. обозначение материала детали;
4. литера, присвоенная документу (литера У);
5. масса изделия в кг;
6. масштаб
7. порядковый номер листа;
8. общее количество листов, выполняемых на протяжении семестра;
9. номер учебной группы;
10. характер работы;
11. фамилия учащегося и преподавателя;
12. подписи;
13. дата подписания чертежа.

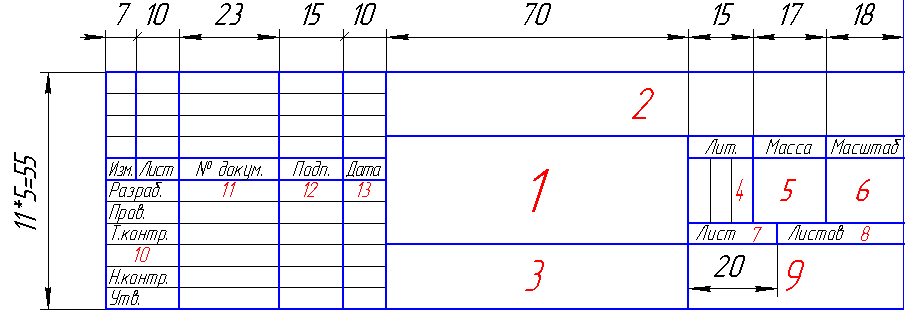

Пример оформления основной надписи

Масштаб

Масштаб — это соотношение размеров изображения в чертеже с реальными размерами изделия. Для начертания изделий с нестандартными размерами, используется правило: крупное уменьшают, мелкое — увеличивают.

Выделяют следующие виды масштаба:

1. Натуральная величина встречается редко — 1:1. Самая удобная, так как сразу понятен размер изделия.
2. Масштаб уменьшения — 1:2; 1:2,5 и тд. Используют для крупных изделий, например, детали для самолета.
3. Масштаб увеличения — 2:1; 2,5:1 и тд. Применяют для изображения мелкого изделия, например, детали для часового механизма.
4. Особые масштабы уменьшения считают по специальным формулам. Используются архитекторами для изображения очень крупных объектов, например, мостов.
5. Особые масштабы увеличения вычисляются по формуле. Используются для микроскопических деталей.

Рассчитать масштаб поможет ГОСТ 2.303-68. Указывают масштаб в специальном поле в рамке.

Часто на чертеже изображаются детали разного масштаба. Это происходит в случае, когда необходимо продемонстрировать конструктивные особенности изделия. Для этого используются разрезы, сечения, выносные элементы.

Они меньше  по размеру, чем основная деталь, а значит и масштаб отличается. Его указывают рядом с элементом, поставив перед цифрами букву М —  M 1:1; М 1:2; М 2:1.

Пример указания масштаба на чертеже

Линии

Для чертежа используют линии, отличающиеся толщины. Всего их 6 видов. Регламентируются ГОСТ 2.303-68. Выбирается тип линии в зависимости от формата работы.

1. Сплошная толстая основная используется для обозначения контуров, рамки и граф основной надписи.
2. Штриховой показывают невидимые контуры. Черточки штриховой должны быть одинакового размера, а пространство между ними — одинаковым по длине.
3. Штрих пунктирной тонкой проводят оси симметрии. Ею показывают оси вращения, центр дуг окружностей.
4. Сплошной тонкой проводят выносные и размерные линии толщиной от s/3-s/2.
5. Штрих пунктирной + 2 точки тонкой указывают линии сгиба.
6. Сплошная волнистая указывает на обрыв при слишком большом изображении, не помещавшемся на один лист.

Виды и характеристики линий для чертежей

Размеры

Размеры нужны для определения габаритов изделия. Угловые размеры описывают величину угла в градусах, секундах, минутах. Единица измерения указывается.

Линейные — длину, ширину, высоту, диаметр, толщину и радиус части изделия. Эти показатели указываются в мм. Единица измерения не указывается.

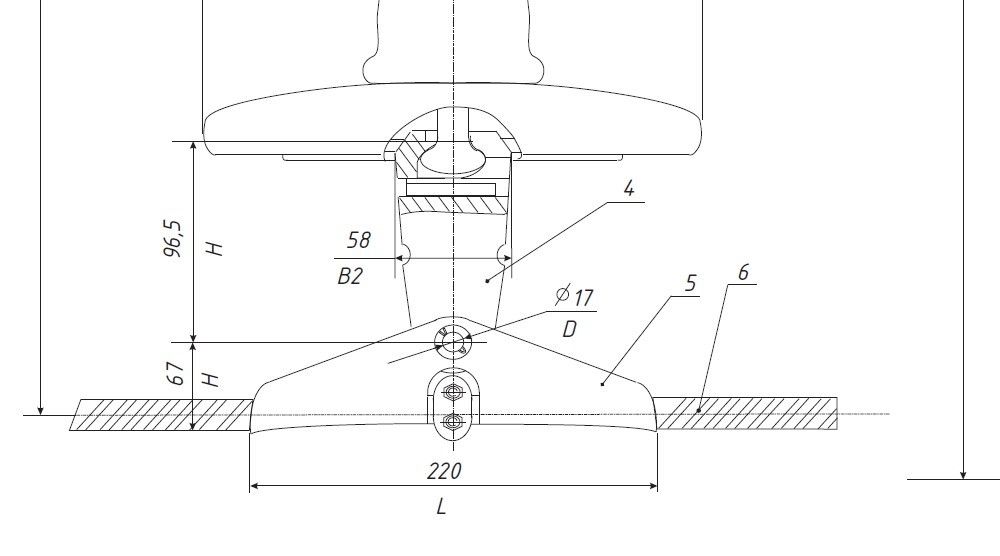

Пример указания размеров на чертеже

Шрифт

В чертежах используется специальный чертежный шрифт с регламентированными параметрами для букв, цифр (размер, угол наклона) и расстоянию между словами.

Пример чертежного шрифта

Что такое чертеж

Чертеж — графический документ, необходимый для изготовления изображенного на нем изделия. Благодаря информации на чертеже, можно проконтролировать процесс сборки изделия. Качество чертежа напрямую влияет на качество готового изделия. Создание и оформление чертежей строго регламентируется ЕСКД.

От студентов профильных вузов требуют выполнение чертежей и вручную, и при помощи программ Компас-3D и Autodesk Autocad. В них создаются чертежи и проектная документация.

Нужна помощь в написании работы?

Мы – биржа профессиональных авторов (преподавателей и доцентов вузов). Наша система гарантирует сдачу работы к сроку без плагиата. Правки вносим бесплатно.

Типы и виды пружин

Как ранее было отмечено, изготавливаются различные виды пружин, все они обладают своими определенными особенностями, которые стоит учитывать. Классификация проводится по конструктивным признакам. Выделяют следующие типы пружин:

Винтовые. Эта разновидность встречается в различных механизмах, устанавливается практически везде, к примеру, в автомобилях. При этом выделяют следующие типы автомобильных пружин: цилиндрические и конические, а также с переменным диаметром. Следует учитывать, что рассматриваемое изделие представлено витками с одинаковым и различным диаметром. Довольно распространенный признак применения заключается в установке пружинных амортизаторов, которые являются важным элементом конструкции автомобиля. В некоторых случаях проводится установка пружины с переменным шагом витков. Торсионные. Во многом этот вариант исполнения напоминает предыдущий, но при этом работает на кручение и изгиб. Подобная форма пружины позволяет устанавливать ее в качестве основного элемента подвески. Этот же механизм устанавливается для открытия и закрытия дверей, обеспечения функциональности противовесов. Спиральные. Этот вариант исполнения напоминает плоский вид пружины, который закручивается по спирали в виде ленты. Применяется устройство в качестве элемента для накопления кинетической энергии, освобождение которой происходит в определенных случаях. Примером можно назвать настенные или наручные часы, а также другие подобные механизмы. Тарельчатые

Рассматривая классификацию пружин следует уделить внимание тарельчатому варианту исполнения. Этот вариант исполнения не напоминает стандартный вид пружины, так как состоит из нескольких последовательных дисков, соединенных между собой. Основным преимуществом этого варианта исполнения можно назвать слабую степень деформации даже в случае оказания высокой нагрузки

Основным преимуществом этого варианта исполнения можно назвать слабую степень деформации даже в случае оказания высокой нагрузки

Зачастую устанавливается в случае изготовления предохранительных клапанов. Волновые. Этот вид представлен изогнутой по синусоиде металлической лентой, которая плавно накручивается по спирали. Достоинством можно назвать относительно небольшие размеры, из-за высокой точности применяются при создании опорных узлов, подшипников и арматуры, которая перекрывает поток при необходимости. Газовые. Этот вариант исполнения отводится в особую категорию, так как при изготовлении не применяется проволока, а газ вместе с поршнем. Высокая стоимость определена сложностью конструкции, однако она может гасить вибрации и нагрузки с высокой эффективностью.

Основным преимуществом этого варианта исполнения можно назвать слабую степень деформации даже в случае оказания высокой нагрузки. Зачастую устанавливается в случае изготовления предохранительных клапанов. Волновые. Этот вид представлен изогнутой по синусоиде металлической лентой, которая плавно накручивается по спирали. Достоинством можно назвать относительно небольшие размеры, из-за высокой точности применяются при создании опорных узлов, подшипников и арматуры, которая перекрывает поток при необходимости. Газовые. Этот вариант исполнения отводится в особую категорию, так как при изготовлении не применяется проволока, а газ вместе с поршнем. Высокая стоимость определена сложностью конструкции, однако она может гасить вибрации и нагрузки с высокой эффективностью.

Рассматривая все о пружинах следует уделить внимание также классификации по характеру нагрузки. По этому признаку выделяют следующие варианты исполнения:

1. Изгиб. Подобный вид пружины при воздействии силы несущественно меняет свои размеры. Распространены торсионные пакеты, а также тарельчатые виды пружины.
2. Пружина кручения. Этот вариант характеризуется небольшими размерами, устанавливаются при изготовлении прищепок.
3. Сжатие и растяжение. Этот тип пружины весьма распространен, при приложении требуемого усилия происходит изменение линейных размеров. Сегодня он встречается в самых различных механизмах. Сжатие и растяжение применяется при создании промышленного и бытового оборудования.

Приведенная выше информация указывает на то, что есть просто огромное количество различных видов пружин, которые применяются в качестве основных элементов различных механизмов.

Формулы и способы расчета пружин из стали круглого сечения по ГОСТ 13765

Пружина сжатия                                                                                                                           Пружина растяжения

Наименование параметра	Обозначение	Расчетные формулы и значения
Сила пружины при предварительной деформации, Н	F 1	Принимается в зависимости от нагрузки пружины
Сила пружины при рабочей деформации (соответствует наибольшему принудительному перемещению подвижного звена в механизме), Н	F 3	Принимается в зависимости от нагрузки пружины
Рабочий ход пружины, мм	h	Принимается в зависимости от нагрузки пружины
Наибольшая скорость перемещения подвижного конца пружины при нагружении или разгрузке, м/с	v max	Принимается в зависимости от нагрузки пружины
Выносливость пружины, число циклов до разрушения	N F	Принимается в зависимости от нагрузки пружины
Наружный диаметр пружины, мм	D 1	Предварительно принимаются с учетом конструкции узла. Уточняются по таблицам ГОСТ 13766…ГОСТ 13776
Относительный инерционный зазор пружины сжатия. Для пружин растяжения служит ограничением максимальной деформации	δ	δ = 1 — F 2 / F 3 (1) Для пружин сжатия классов I и II δ = 0,05 — 0,25 для пружин растяжения δ = 0,05 — 0,10 для одножильных пружин класса III δ = 0,10 — 0,40 для трехжильных класса III δ = 0,15 — 0,40
Сила пружины при максимальной деформации, Н	F 3	Уточняется по таблицам ГОСТ 13766 ÷ ГОСТ 13776
Сила предварительного напряжения (при навивке из холоднотянутой и термообработанной проволоки), Н	F	(0,1 ÷ 0,25) F 3
Диаметр проволоки, мм	d	Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776
Диаметр трехжильного троса, мм	d 1	Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776
Жесткость одного витка пружины, Н/мм	c 1	Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776
Максимальная деформация одного витка пружины, мм	s’ (при F = 0) s» (при F > 0)	Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776
Максимальное касательное напряжение пружины, МПа	τ 3	Для трехжильных пружин
Критическая скорость пружины сжатия, м/с	v k	Для трехжильных пружин
Модуль сдвига, МПа	G	Для пружинной сталиG = 7,85 х 104
Динамическая (гравитационная) плотность материала, Н • с2/м4	ρ	ρ = γ / g, где g — ускорение свободного падения, м/с2 γ — удельный вес, Н/м3 Для пружинной стали ρ = 8•103
Жесткость пружины, Н/мм	с	Для пружин с предварительным напряжением Для трехжильных пружин
Число рабочих витков пружины	n
Полное число витков пружины	n 1	где n2 — число опорных витков
Средний диаметр пружины, мм	D	Для трехжильных пружин
Индекс пружины	i	Для трехжильных пружин Рекомендуется назначать от 4 до 12
Коэффициент расплющивания троса в трехжильной пружине, учитывающий увеличение сечения витка вдоль оси пружины после навивки	Δ	Для трехжильного троса с углом свивки β = 24° определяется по таблице i 4,0 4,5 5,0 5,5 6,0 7,0 и более Δ 1,029 1,021 1,015 1,010 1,005 1,000
Предварительная деформация пружины, мм	s 1
Рабочая деформация пружины, мм	s 2
Максимальная деформация пружины, мм	s 3
Длина пружины при максимальной деформации, мм	l 3	где n3 — число обработанных витков Для трехжильных пружин Для пружин растяжения с зацепами
Длина пружины в свободном состоянии, мм	l
Длина пружины растяжения без зацепов в свободном состоянии, мм	l’
Длина пружины при предварительной деформации, мм	l 1	Для пружин растяжения
Длина пружины при рабочей деформации, мм	l 2	Для пружин растяжения
Шаг пружины в свободном состоянии, мм	t	Для трехжильных пружин Для пружин растяжения
Напряжение в пружине при предварительной деформации, МПа	τ 1
Напряжение в пружине при рабочей деформации, МПа	τ 2
Коэффициент, учитывающий кривизну витка пружины	k	Для трехжильных пружин
Длина развернутой пружины (для пружин растяжения без зацепов), мм	l
Масса пружины (для пружин растяжения без зацепов), кг	m
Объем, занимаемый пружиной (без учета зацепов пружины), мм 3	V
Зазор между концом опорного витка и соседним рабочим витком пружины сжатия, мм	λ	Устанавливается в зависимости от формы опорного витка
Внутренний диаметр пружины, мм	D 2
Временное сопротивление проволоки при растяжении, МПа	R m	Устанавливается при испытаниях проволоки или по ГОСТ 9389  и ГОСТ 1071
Максимальная энергия, накапливаемая пружиной, или работа деформации, мДж		Для пружин сжатия и растяжения без предварительного напряжения Для пружин растяжения с предварительным напряжением

ЧЕРТЕЖИ ПРУЖИН

Пружины применяются в технике для соз­дания определенных усилий в заданном направ­лении. На рис. 545, 546. 549 показаны примеры применения пружин в различных устройствах. Цилиндрическая винтовая пружина сжатия 5 (рис. 545, а), поджатая резьбовой втулкой 3, оказывает на клапан 2 усилие, прижимая его резиновой прокладкой 4 к торцу цилиндри­ческого выступа корпуса 1 и перекрывая доступ рабочей среды.

На рис. 545, б показана пластинчатая пружи­на изгиба 1, удерживающая собачку 2 в задан­ном положении, препятствующем повороту храпового колеса 3 против часовой стрелки. В этих случаях для перемещения детали 3 в направлении, указанном стрелкой, необходимо приложить усилие, превышающее давление пружины.

Правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401—68 (СТ СЭВ 285—76, СТ СЭВ 1185—78). Рассмот­рим основные правила выполнения чертежей пружин на примере изображения цилиндричес­ких винтовых пружин сжатия, как наиболее часто применяемых.

Пружины на чертежах вычерчивают условно. На изображениях цилиндрических винтовых пружин участки синусоид, в которые проеци­руются витки пружины, заменяют параллель­ными прямыми линиями, касательными к сече­ниям витков (рис. 546, 548). На сборочных чер­тежах и чертежах общих видов допускается изображать пружину сечениями витков (рис. 547). При этом контуры деталей, находящихся за пружиной, изображают видимыми лишь до центровых линий сечений витков.

п₁n

₄а).d

Проведя касательные к окружности, полу­чают изображение пружины в разрезе, т. е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изобра­жения передних половин витков также прово­дят касательные к окружностям, но с подъемом вправо. Для построения передней .четверти опорного витка касательную к полуокружности проводят так, чтобы она одновременно касалась левой окружности в нижней ее части (рис. 548,6).

Если на чертеже диаметр сечения проволоки или толщина заготовки, из которой изготовлена пружина, равны или меньше 2 мм, то пружину изображают линиями толщиной 0,6. 1,5 мм (рис. 549).

На рабочих чертежах изображения винто­вых пружин располагают так, чтобы ось имела горизонтальное положение. Пружины изобра­жают с правой навивкой, а действительное на­правление навивки указывают в технических требованиях. Для пружин с контролируемыми силовыми параметрами на чертеже выполняют диаграмму механической характеристики пру­жины, показывая зависимость между нагрузкой на пружину (р₁, р₂, р₃) и ее деформацией (H, Н₂и Hз). Пример выполнения рабочего чертежа пружины приведен на рис. 550. На учебных чертежах диаграмму не вычерчивают.

Длину L развернутой пружины определяют по

формуле

D_cpcr

9.11. Правила заполнения спецификации

В спецификацию для учебных сборочных чертежей, как правило, входят следующие разделы:

1. Документация;
2. Комплексы;
3. Сборочные единицы;
4. Детали;
5. Стандартные изделия;
6. Прочие изделия;
7. Материалы;
8. Комплекты.

Название каждого раздела указывается в графе «Наименование», подчеркивается тонкой линией и выделяется пустыми строчками.

1. В раздел » Документация» вносят конструкторские документы на сборочную единицу. В этот раздел в учебных чертежах вписывают «Сборочный чертеж».

2. В разделы «Сборочные единицы» и «Детали» вносят те составные части сборочной единицы, которые непосредственно входят в нее. В каждом из этих разделов составные части записывают по их наименованию.

3. В раздел «Стандартные изделия» записывают изделия, применяемые по государственным, отраслевым или республиканским стандартам. В пределах каждой категории стандартов запись производят по однородным группам, в пределах каждой группы — в алфавитном порядке наименований изделий, в пределах каждого наименования — в порядке возрастания обозначений стандартов, а в пределах каждого обозначения стандартов — в порядке возрастания основных параметров или размеров изделия.

4. В раздел «Материалы» вносят все материалы, непосредственно входящие в сборочную единицу. Материалы записывают по видам и в последовательности, указанным в ГОСТ 2.108 — 68. В пределах каждого вида материалы записывают в алфавитном порядке наименований материалов, а в пределе каждого наименования — по возрастанию размеров и других параметров.

В графе «Количество» указывают количество составных частей на одно специфицируемое изделие, а в разделе «Материалы» — общее количество материалов на одно специфицируемое изделие с указанием единиц измерения — (например, 0,2 кг). Единицы измерения допускается записывать в графе «Примечание».

Как создать спецификацию в программе КОМПАС-3D, рассказано в соответствующей данной теме !

По вопросам репетиторства по инженерной графике (черчению), вы можете связаться любым удобным для вас способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.

Виды

Пружинные элементы, рассчитанные на скручивание, применяются в различных сферах – от бытовой до многих видов промышленности (в механизмах и агрегатах). Пружины разделяют на типы и виды, исходя из разных критериев:

• по направлению намотки – левые и правые;
• по конструктивным особенностям – торсионные и витые пружины;
• одинарные и двойные.

Также многообразие пружин включает в себя изделия, произведённые из разных марок упругих сталей, покрытых слоем различных металлов для предотвращения коррозии и прочих повреждений.

Основными типами можно считать витые и торсионные пружины, спиральные и винтовые используются реже.

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3).
Основная надпись по форме 1 используется в чертежах приборо и машиностроения.
Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.

форма 1
форма 2
форма 2а
Рисунок 1.3 – Примеры основных надписей графических и текстовых документов
В графах основной надписи указывают:

• в графе 1 — наименование изделия;
• в графе 2 — обозначение документа;
• в графе 3 — обозначение материала детали;
• в графе 4 — литеру, присвоенную данному документу;
• в графе 5 — массу изделия;
• в графе 6 — масштаб;
• в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
• в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
• в графе 9 — наименование предприятия, выпускающего документ;
• в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
• в графе 11- фамилии лиц, подписавших документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
• в графе 13 — дата;
• графы 14-18 заполняются на производственных чертежах.

Характеристики пружин

Выделяют определенные характеристики пружин, которые должны учитываться при выборе наиболее подходящего варианта исполнения. Основными можно назвать следующее:

1. Пружина растяжения встречаются крайне часто. В этом случае сила упругости направлена против удлинения. Особенностью можно назвать то, что между витками в нулевом положении практически нет просветов. Отличительный момент заключается в наличии специальных крючков, за которые проводится зацепление изделие за основание и груз. При диаметре более свыше 4 мм част применяются специальные закладные зацепы, они более прочные, но при этом менее технологичны.
2. Устанавливается пружина сжатия. Параметры пружины сжатия во многом связаны с тем, что между витками есть просвет. За счет этого при воздействии витки прижимаются друг к другу.
3. Кручение. Этот вариант исполнения характеризуется небольшим углом подъема и незначительным зазором между витками. Внешняя нагрузка передается при помощи специальных зацепов, которые образуются путем отгиба концов.

Кроме этого, при выборе уделяется внимание качеству пружин. Другие подходящие свойства подбираются путем проведения соответствующих расчетов

При рассмотрении основных свойств также следует уделить внимание нижеприведенным параметрам:

При рассмотрении основных свойств также следует уделить внимание нижеприведенным параметрам:

1. Диаметр проволоки. Практически все виды пружин представлены проволокой, изготовленной с определенного материала, которая накручивается по определенной траектории. При расчетах часто проводится определение среднего диаметра.
2. Число рабочих витков. Этот параметр может варьировать в достаточно большом диапазоне.

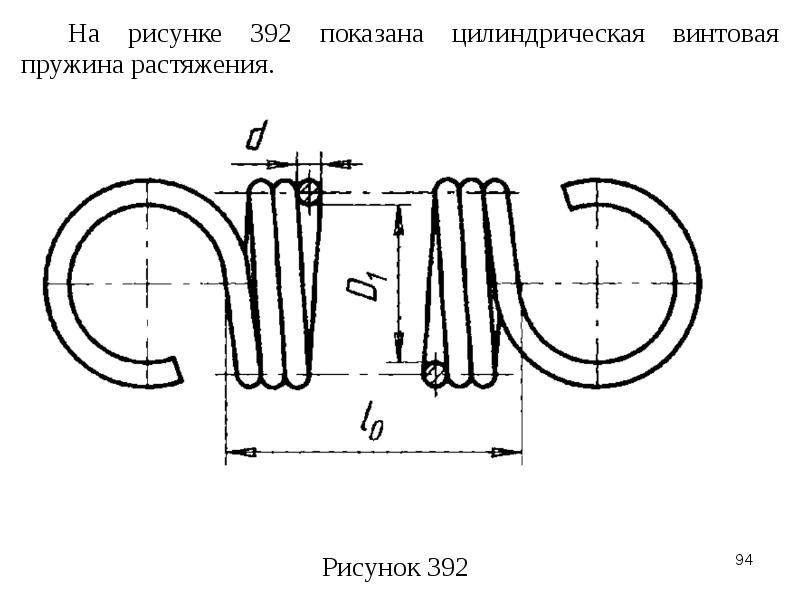

3. Длина изделия. Не стоит забывать о том, что изделие может быть в нормальном состоянии, а также в растяжении или сжатии. Наиболее важным параметром можно назвать длину в нормальном состоянии.
4. Частота витков. Зная длину изделия и число витков можно рассчитать показатель шага. Этот параметр позволяет также рассчитать расстояние между отдельными витками.
5. Длина рабочей части. Этот показатель также получил весьма широкое распространение. Некоторые виды пружин также обладают специальными крепежными элементами, которые не учитываются.
6. Индекс пружины. Она применяется для определения кривизны витков. Этот параметр выбирается в зависимости от диаметра проволоки.

Кроме этого, уделяется внимание и типу применяемого материала при изготовлении проволоки. В большинстве случаев выбирается специальный высокопрочный сплав, который применяется при изготовлении практически всей проволоки

Кроме этого, в зависимости от особенностей конкретного случая используется кремнистая, хромованадиевая, высокоуглеродистая и некоторые другие стали

Кроме этого, в зависимости от особенностей конкретного случая используется кремнистая, хромованадиевая, высокоуглеродистая и некоторые другие стали.

Они обходятся намного дороже обычных, но обладают более высокими эксплуатационными характеристиками.
