Красная метка на манометре

Монтаж приборов измерения давления и разряжения

Монтаж средств контроля и автоматики

Чувствительные элементы измерительных преобразователей и приборов, сами измерительные преобразователи и приборы находятся в наиболее сложных условиях эксплуатации. Чувствительные элементы приборов подвергаются воздействиям давлений контролируемых сред, температуре, а в некоторых случаях и воздействиям вибрации. Монтаж каждого вида первичных преобразователей имеет свои особенности, которые учитывают условия эксплуатации. Место установки следует выбирать с учётом удобства эксплуатации, и с учётом достоверности показаний. Кроме индивидуальных особенностей каждого вида измерений существуют общие требования, предъявляемые к установке воспринимающих элементов. К общим требованиям относится:

1. Место установки должно быть доступно для эксплуатации в процессе работы. Если эти устройства установлены на высоте более двух метров, то должны быть предусмотрены лестницы с площадками для их обслуживания.

2. Если первичные преобразователи устанавливаются вблизи трубопроводов и аппаратов, излучающих тепло, то приборы должны быть заэкранированы.

3. Первичные преобразователи при установке группируют так, чтобы они стояли на общих металлических конструкциях, в местах удобных для эксплуатации.

1.4. Основные технические характеристики

Манометрический прибор (манометр, вакуумметр, мановакуумметр, напоромер, тягомер, тягонапоромер, дифманометр и др.) – это средство измерения, которое определяется как техническое средство, предназначенное для измерений, имеющее нормированные метрологические характеристики, воспроизводящее и (или) хранящее единицу физической величины, размер которой принимают неизменным (в пределах установленной погрешности) в течение известного интервала времени/1-16/.

РМГ 29-99/1-16/, введенный взамен ГОСТ 16263-70, который устанавливал основные термины и определения в метрологии, определяет нижеследующее.

Шкала средства измерений – это часть показывающего устройства средства измерений, представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией.

Начальное значение шкалы – это наименьшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.

Конечное значение шкалы – это наибольшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.

Цена деления шкалы – это разность значения величины, соответствующих двум соседним отметкам шкалы средства измерений.

Диапазон показаний средства измерений – это область значений шкалы прибора, ограниченная начальным и конечным значениями шкалы

Отсчет показаний средства измерений — это фиксация значения величины или числа по показывающему устройству средства измерений в заданный момент времени. Погрешность результата измерения (погрешность измерения) — это отклонение результата измерения от истинного (действительного) значения измеряемой величины.

Систематическая погрешность измерения — это составляющая погрешности результата измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же физической величины. Случайная погрешность измерения — это составляющая погрешности результата измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях, проведенных с одинаковой тщательностью, одной и той же физической величины.

Точность результата измерений (точность измерений) – это одна из характеристик качества измерения, отражающая близость к нулю погрешности результата измерения. Неопределенность измерений — это параметр, связанный с результатом измерений и характеризующий рассеяние значений, которые можно приписать измеряемой величине. Погрешность средства измерений — это разность между показанием средства измерений и истинным (действительным) значением измеряемой физической величины. Приведенная погрешность средства измерений – это относительная погрешность, выраженная отношением абсолютной погрешности средства измерений к условно принятому значению величины, постоянному во всем диапазоне измерений или в части диапазона. Условно принятое значение величины называют нормирующим значением. Часто за нормирующее значение принимают верхний предел измерений. Приведенную погрешность обычно выражают в процентах

Стабильность средства измерений — это качественная характеристика средства измерений, отражающая неизменность во времени его метрологических характеристик. Основная погрешность средства измерений — это погрешность средства измерений, применяемого в нормальных условиях.

Дополнительная погрешность средства измерений — это составляющая погрешности средства измерений, возникающая дополнительно к основной погрешности вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений.

Класс точности средств измерений — это обобщенная характеристика данного типа средств измерений, как правило, отражающая уровень их точности, выражаемая пределами допускаемых основной и дополнительных погрешностей, а также другими характеристиками, влияющими на точность.

а) Диапазон показаний манометрических приборов должен выбираться из ряда, приведенного в табл. 1.2 (ГОСТ 2405–88/1-14/), и в технических условиях (ТУ) на прибор конкретного типа.

Этим ГОСТом допускается по заказу потребителя изготавливать приборы с диапазоном показаний, отличным от указанных в табл. 1.2.

Пределы измерения для

манометрических приборов согласно ГОСТ 2405-88/1-14/

Источник

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоноситель это просто водопроводная вода. В этом случае водопровод подключается или к специальному входу котла (в настенных газовых котлах), или к аналогично установленному на обратке шаровому крану . Но в этом случае для слива системы необходима другая точка. В двухтрубной системе это может быть один из последних в ветке радиаторов, к нижнему свободному входу которого устанавливают шаровый кран слива. Другой вариант представлен на следующей схеме. Тут изображена однотрубная система отопления закрытого типа.

Схема закрытой однотрубной системы отопления с узлом запитки системы

Проверка давления в шинах колес – на что влияет «недокачка»?

Многие водители покупают манометр для «домашнего» использования, чтобы не искать в самый неподходящий момент, как проверить давление в шинах. И это весьма правильный шаг – как не прискорбно, но на разных СТО и АЗС манометры могут показывать разные данные. Поэтому стоит каждый раз после подкачки колес проверять давление собственным манометром, и ориентируясь по собственным ощущениям езды, определить идеальное значение давления. Из этих соображений рекомендуется подкачивать колеса в одном месте, где вам уже известны погрешности манометра.

Правильное давление – понятие весьма относительное. Например, производитель шин рекомендует давление 2,3 атмосферы, аргументируя это тем, что меньшее давление увеличивает износ шин. Однако такой совет актуален для европейских дорог, а вот для наших колдобин и ухабов столь высокое давление в шинах может обернуться потерей зубных коронок – трясти будет неимоверно. Это не говоря уже о страданиях подвески автомобиля. Так что приходится нашим водителям искать компромиссы между изнашиваемостью шин и состоянием машины в целом, и недокачанные колеса – одно из таких решений.

Следует учитывать, что недостаток давления в шинах увеличивает тормозной путь, а также повышает расход топлива на 5–10 %. Учтите, что привычные для старого автомобиля нормы могут совсем не подойти для новой машины, поэтому лучше выведать неофициальную информацию у сотрудников сервисного центра или СТО – уж они-то должны знать, с какими проблемами к ним обращаются водители каждый день.

Источник carnovato.ru

Как пользоваться техническим манометром

Обслуживание технического манометра состоит из нескольких простых операций. В частности, это проверка его работоспособности, снятие информации с измерительной шкалы, подачу давления, выполнения обнуления. Если в приборе загрязнилась жидкость, то ее необходимо поменять, в противном случае, это приведет к искажению проводимых измерений. При проведении обслуживания необходимо выполнить проверку наличия достаточного количества рабочей жидкости. Если ее уровень недостаточен, ее необходимо долить, руководствуясь требованиями инструкции по эксплуатации измерительного прибора.

У большинства наклонных приборов встроено устройство для нивелирования манометра. Устройство может поворачиваться до того момента пока пузырек в уровне не займет правильное положение на нулевой отметке.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Действия

Главная
«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документа	постановление, перечень, правила
Принявший орган	госгортехнадзор рф
Номер документа	20
Дата принятия	01.01.1970
Дата редакции	02.09.1997
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
Навигатор	Примечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

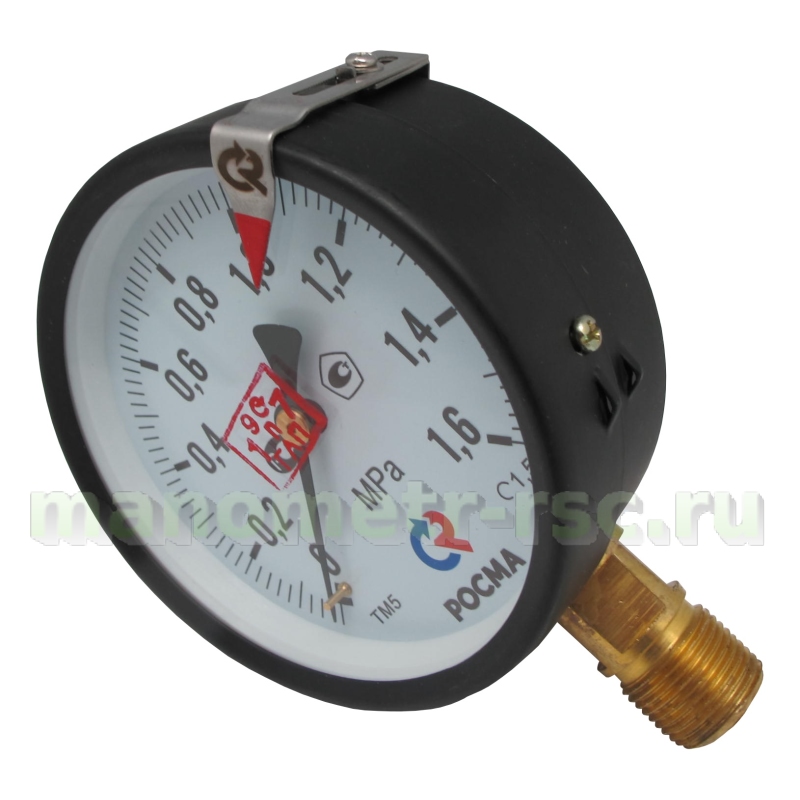

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

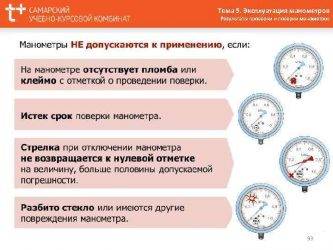

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры

состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые —

состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные

состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани

назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные

являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Диапазон измеряемых давлений

В практической деятельности разделяют следующие виды давления: абсолютное, барометрическое, избыточное, вакуум.Абсолютное – это показатель давления, измеренный относительно полного вакуума. Этот показатель не может быть ниже ноля.Барометрическое – это атмосферное давление. На его уровень оказывает влияние высота над нулевой отметкой (уровень моря). На этой высоте принято считать, что давление равно 760 мм р.с. для манометров эта величина равняется нулю.Избыточное давление – это размер, показывающий между абсолютным и брометрическим давлением. Особенно это актуально тогда, когда абсолютное давления в отношении барометрического.

То есть, вакуумметрическое давление не может превышать барометрическое. Другими словами, приборы для измерения вакуума измеряют его разряжение.

Устройства для замера давления можно разделить на несколько групп:

Напорометры, их используют для выполнения измерения давления до 40 Па.
Тягомеры, они предназначены для замеров вакуумметрических давлений до 40 кПа.
Тягонапоромеры, эти приборы имеют двустороннюю шкалу с границами замеров ±20 кПа Для измерения разницы давления применяют дифманометры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Требования к приборам для измерения давления и их классификация

Современная наука и техника предъявляют самые разнообразные требования к приборам для измерения давления. Прежде всего это связано с широким диапазоном измеряемых величин давления, от микропаскаля (мкПа) до гигапаскаля (ГПа). Возрастают требования к точности измерений, усложняются объекты исследований, которые накладывают дополнительные условия на конструктивное оформление приборов. Так, например, приборы, используемые для измерения установившихся давлений, оказываются непригодными при измерениях пульсаций давления, причем в реальных процессах встречаются частоты до мегагерц (МГц).

Многообразие требований породило большое количество приборов, различных по принципу действия, точности измерения и конструктивному оформлению.

Условно все приборы для измерения давления можно классифицировать по следующим признакам:

а) по роду измеряемой величины;

б) принципу действия;

Установленные классы точности для приборов давления соответствуют следующему ряду: 0,005; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Классификация по роду измеряемой величины. В зависимости от вида измеряемого давления (избыточного p_изб или абсолютного p_абс) существует несколько типов приборов:

а) манометры – приборы для измерения положительного избыточного давления;

б) вакуумметры – приборы для измерения отрицательного избыточного давления;

в) мановакуумметры – приборы, позволяющие измерять как положительное избыточное давление, так и отрицательное;

г) дифференциальные манометры – приборы для измерения разности давлений в двух точках;

д) барометры – приборы для измерения абсолютного давления, равного атмосферному. Для измерения абсолютного давления больше атмосферного используют два прибора – барометр и манометр; меньше атмосферного – барометр и вакуумметр.

Классификация по принципу действия. Приборы для измерения давления подразделяются на следующие виды:

а) жидкостные – основанные на гидростатическом принципе действия, т. е. измеряемое давление уравновешивается давлением столба жидкости, высота которого определяется непосредственно или путем расчета.

Впервые идея измерения давления по величине столба жидкости была высказана итальянским ученым Э. Торричелли в 1640 г., а осуществлена итальянским механиком Вивиани в 1642 г. и французским ученым Б. Паскалем в 1646 г. Жидкостные приборы не утратили своего значения до настоящего времени. Это объясняется тем, что принцип действия этих приборов очень прост. Они не сложны в изготовлении, точны и надежны;

б) механические – принцип действия которых заключается в том, что под действием давления происходит деформация некоторого упругого элемента, и величина этой деформации служит мерой измеряемого давления;

в) грузопоршневые – манометры, в которых измеряемое давление, действуя на одну сторону поршня, уравновешивается внешней силой, приложенной с противоположной стороны поршня. В качестве уравновешивающей силы используют грузы. Вес груза, деленный на площадь поршня, определяет величину измеряемого давления;

г) электрические – принцип действия основан на изменении электрических свойств некоторых материалов или изменении каких-либо электрических параметров под действием давления;

д) комбинированные – принцип действия которых носит смешанный характер.

Классификация по классу точности. По точности показаний все выпускаемые серийно приборы делятся на классы. Классом точности прибора называется основная наибольшая допустимая приведенная погрешность.

Механические приборы подразделяют также на технические и образцовые. Образцовые используют для целей поверки, так как они сверяются с эталонными приборами. Технические применяют непосредственно для измерения давления.

Дата добавления: 2014-12-30 ; просмотров: 7 ; Нарушение авторских прав

Источник

Механическая вибрация

Многочисленные исследования показали, что вибрация является основной причиной отказа манометра на производственных объектах. Вибрация оказывает отрицательное влияние на точность датчика двумя способами. Во-первых, трудно точно прочитать указатель на циферблате во время вибрации. Во-вторых, инкрементное повреждение механизма указателя от вибрации может в конечном счете сдвинуть указатель с нуля, создав неточные показания.

Различные типы датчиков сконструированы таким образом, чтобы выдерживать различные типы и уровни вибраций, и крайне важно использовать соответствующий качественный датчик для каждого применения. Рецепт проблемы заключается в установке манометра с низким уровнем вибрации в области с высокой вибрацией. Мало того, что она будет иметь значительно сокращенный срок службы, вибрация может даже повредить трубу Бурдона и высвободить технологическую среду

Высококачественные жидкостные датчики, которые ослабляют вибрации и минимизируют нагрузку на внутренние компоненты, идеально подходят для применений с высокой вибрацией

Мало того, что она будет иметь значительно сокращенный срок службы, вибрация может даже повредить трубу Бурдона и высвободить технологическую среду. Высококачественные жидкостные датчики, которые ослабляют вибрации и минимизируют нагрузку на внутренние компоненты, идеально подходят для применений с высокой вибрацией.

Манометр виброустойчивый

Для того, чтобы получить манометр виброустойчивый, используется гидрозаполнение корпуса. Для этого практически любую модель можно заполнить, например, глицерином, силиконом, что гасит колебание трубки Бурдона и механизма, а также снижает износ движущихся частей. Следствием является также уменьшение воздействия на подвижные части, вызванное любым механическим воздействием.

Каталог виброустойчивых манометров >>

Техника диагностики

Нужно расслабиться и молчать

Как правильно измерить давление механическим тонометром? Надувную манжету с баллоном фиксируют на плече в месте пульсации плечевой артерии. Нижний край манжеты должен не доходить до локтя (2 см от него).

Необходимо предварительно освободить руку от одежды. Изначально проводится пальпаторный метод исследования кровяного давления. Быстро нагнетается воздух в манжетку до уровня 70 мм рт. ст. на манометре, затем постепенно увеличивают давление воздуха в баллоне на 10 мм до того момента, пока полостью не исчезнет пульс на лучевой артерии. Затем постепенно спускается воздух до появления пульса.

После пальпаторного метода регистрации давления проводится аускультативный способ. Для осуществления измерений понадобится все то же самое и фонендоскоп.

Фонендоскоп расположить нужно на уровне локтевой ямки (немного выше и ближе к середине). Постепенно накачивают воздух в баллон, что бы давление в манжетке превышало давление, при котором исчезает пульс на артерии, на 20-30 мм.рт.ст. Затем немного приоткрывают клапан и следят за тонами Короткова и их изменениями.

Регистрируют цифровые значения на манометре, когда слышат появления первых звучных тонов (1 фаза), когда они несколько приглушаются и в момент, когда они совсем перестают выслушиваться. Записывают показатели давления крови во время систолы и диастолы (1 фаза и 5 соответственно). Повторно точно таким же образом измеряют давление через 30 секунд, считают среднее арифметическое значение, что и будет показателем настоящего уровня артериального давления.

Проверка манометров: периодичность, методика, основные правила и требования — Физтех

Манометры (устройства для измерения давления), как и все точные приборы, должны проходить контроль и поверку

Это важно, поскольку они используются на агрегатах, представляющих опасность в случае неправильной эксплуатации: газовых баллонах, котлах, производственном оборудовании. Контроль исправности работы манометра ведется при помощи специализированных метрологических систем; важно, чтобы процедуру проводил компетентный специалист

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов

Поверка манометра проводится в аккредитованной организации в лабораторных условиях с применением аттестованных эталонов.

Как и зачем поверять

Поверка показаний манометров состоит из внешнего осмотра (наличие трещин стекла, сколов и вмятин на корпусе и т.п.) и сравнения показаний прибора с эталонными.

Если прибор используется в одной из сфер, попадающих под ГРОЕИ – государственное регулирование в области единства измерений, то регулярное проведение поверки манометра обязательно.

Что касается частных домов и в других сфер, не входящих в список ГРОЕИ, то поверка манометров здесь производится по инициативе владельцев или руководителей, чтобы убедиться, что прибор в порядке.

Раз в год или раз в пять лет?

Периодичность поверки манометров указана в их техническом паспорте. Она зависит от конструкции и от модели прибора. Обычно сроки поверки манометров составляют 1 раз в год для старых моделей и 1 раз в 2-5 лет — для моделей, разработанных после 2000 года. Это связано с тем, что новые приборы более технологичны.

Периодичность поверки манометров устанавливается производителем и должна строго соблюдаться, если организация попадает под ГРОЕИ. Срок проведения поверки может быть меньше, если сферы применения манометров попадают под различные нормативные документы по безопасности или внутренние регламенты предприятия.

Порядок процедуры

Если по итогу поверки манометров необходимо Свидетельство о поверке, протокол поверки прибора, проводить ее может только аттестованный специалист. Организация, оказывающая услуги, должна быть внесена в Росреестр.

Поверка манометров проводится в лаборатории при соблюдении нормальных условий окружающей среды при помощи аттестованного метрологического оборудования с соблюдением требований Методики поверки.

Порядок проведения поверки манометра:

Внешний вид.
Опробование: Поверяемый манометр устанавливается на оборудование подаётся максимальное давление, манометр выдерживается на максимальном давлении, затем давление плавно снижают до 0.
Контроль показаний: Проводится сравнение показаний эталона и поверяемого манометра.
По проведенным процедурам делается вывод о пригодности или непригодности применения

Самостоятельная проверка манометра

Если ваша задача — не зафиксировать сроки поверки манометра документально, а убедиться в его работе, то можно провести проверку манометра самостоятельно. Для этого понадобится контрольный прибор.

Проверка исправности манометра:

Установите манометр для проверки в емкость. Дождитесь, пока стрелка остановится.
Удалите устройство. Установите туда же контрольный манометр.
Сопоставьте полученные показания.
Если они не совпадают, необходимо произвести ремонт манометра или заменить его.

Периодичность проверки манометров в домашних хозяйствах и на предприятиях не из сфер, попадающих под ГРОЕИ, также следует установить в соответствии с техпаспортом приборов.
