Почему перфоратор не работает? как устранить причины поломки инструмента своими руками?

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Makita 2450

Большинство перфораторов MAKITA (HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используют стандартный автоматический выключатель TG813TLB-1.

Для аудита и / или замены должны быть подготовлены следующие инструменты:

Отвертка Филлипс
Шило или игла.

Процедура ремонта / замены кнопки питания на перфораторе Makita 2450 заключается в следующем:

Разберите электрическую часть устройства. Для этого ослабьте три невыпадающих винта на задней стороне ручки с помощью крестообразной отвертки и снимите пластиковую крышку.
Далее нужно сложить щетки и снять выключатель TG813TLB-1.
Чтобы отключить переключатель, все провода должны быть удалены. Сеть (коричневая и синяя) крепится с помощью винтового зажима, и с ними проблем не возникает. После наклона двух проводов просто открутите два винта. Остальные провода монтируются на самоблокирующихся разъемах, а для удаления провода требуются спицы или шило, которые вставляются в специальное отверстие и открываются с помощью зажима. Таким же образом все провода удаляются последовательно. Для ремонта не будет лишним иметь схему подключения кнопки перфоратора, поэтому мы настоятельно рекомендуем перед удалением провода нарисовать условную схему или сделать фотографии на смартфоне для подключения новой кнопки, не задавая вопросов.
Подключите новую кнопку. Провод просто вставляется в автоматические зажимы до конца, сетевые провода фиксируются винтами.
Далее необходимо установить кнопку в сиденье, вернуться на место щетки, установить и закрепить заднюю крышку ручки тремя винтами.

READ Какое Масло Заливать В Дизельный Мотоблок

ИНСТРУКЦИЯ ВИДЕО » alt =»»>

Полезные советы

Часто даже профессиональное оборудование быстро выходит из строя. Это связано с работой инструмента при значительной перегрузке двигателя. Не допускайте перегрева силового агрегата, необходимо периодически производить технологические паузы

Иногда серьезное повреждение молотка является результатом неосторожного обращения с инструментом во время эксплуатации или хранения

Тщательно очищайте молоток от пыли после каждого использования. Используйте мягкую ткань или ткань, чтобы протереть не только корпус электроинструмента, но и вентиляционные отверстия.

Вы должны регулярно проверять угольные щетки, которые являются критической частью электрической цепи. Они проводят ток к коллектору и постепенно изнашиваются во время работы и требуют замены.

Не покупайте неоригинальные компоненты сомнительного качества, которые могут привести к более значительному повреждению.

Источник

Устройство патрона и ударной части перфоратора

Конструктивные особенности перфоратора зависят от фирмы-производителя и функциональных характеристик. В целом, устройство всех перфораторов обладает схожестью, и основано на работе:

ударного механизма;
редуктора;
электродвигателя;
патрона.

Работа перфоратора обусловлена наличием вертикально или горизонтально расположенного коллекторного электродвигателя. Для небольших перфораторов чаще используется горизонтальное расположение двигателя, что делает использование инструмента комфортным, но негативно сказывается на нагрузке. Вертикальное размещение двигателя придаёт бойку и поршневой системе большую амплитуду, поэтому инструмент способен выдерживать значительную нагрузку.

Обязательный компонент любого перфоратора представлен ударным механизмом, в зависимости от типа которого инструмент может быть:

электромеханическим;
электропневматическим.

Второй вариант, при незначительной мощности двигателя, позволяет обеспечивать максимальную воздействующую энергию. Перфораторы облегченного типа имеют качающийся подшипник. Средние и тяжелые инструменты отличаются наличием кривошипно-шатунного механизма.

Принцип действия:

подача вращающего момента с двигателя на внутреннюю подшипниковую втулку;
получение вибрации от перпендикулярной оси, представленной наружной втулкой и поршнем;
запуск действия тарана;
вибрация поршня и удары по бойку;
воздействие бойка на рабочую часть патрона.

В результате таких действий мощность моторной части преобразуется в достаточную ударную силу.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

износились резиновые кольца ударника, бойка, поршня;
развалилась обойма подшипника качения;
разрушился цилиндр, боек ствола ударного механизма;
срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

ослабела сила конической пружины, прижимающая муфту сцепления;
стопорный ролик не фиксирует большую шестерню вала ствола;
не держит механизм фиксации инструмента в стволе;
Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
не работает электродвигатель перфоратора;
нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

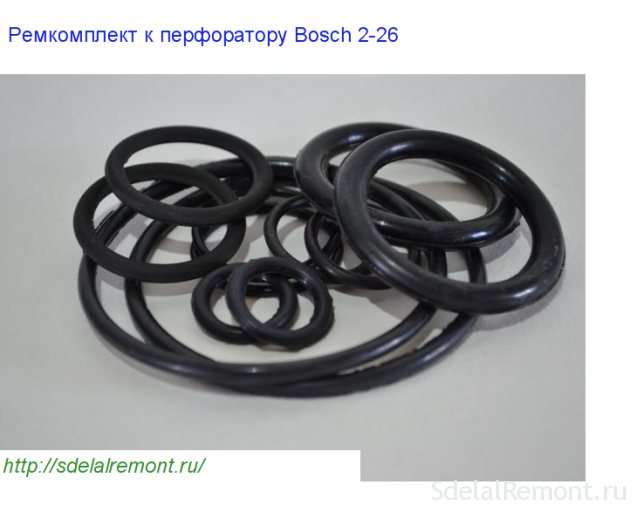

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
Недопустима работа электроперфоратора в холостом режиме.
Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
Проверьте контакты реверса.
Соедините щупы со щётками для проверки контакта через якорь.
Соедините щупы с проводами статора и прозвоните их.
Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;
Проверка целостности обмотки якоря
определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;
то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.
Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;
проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

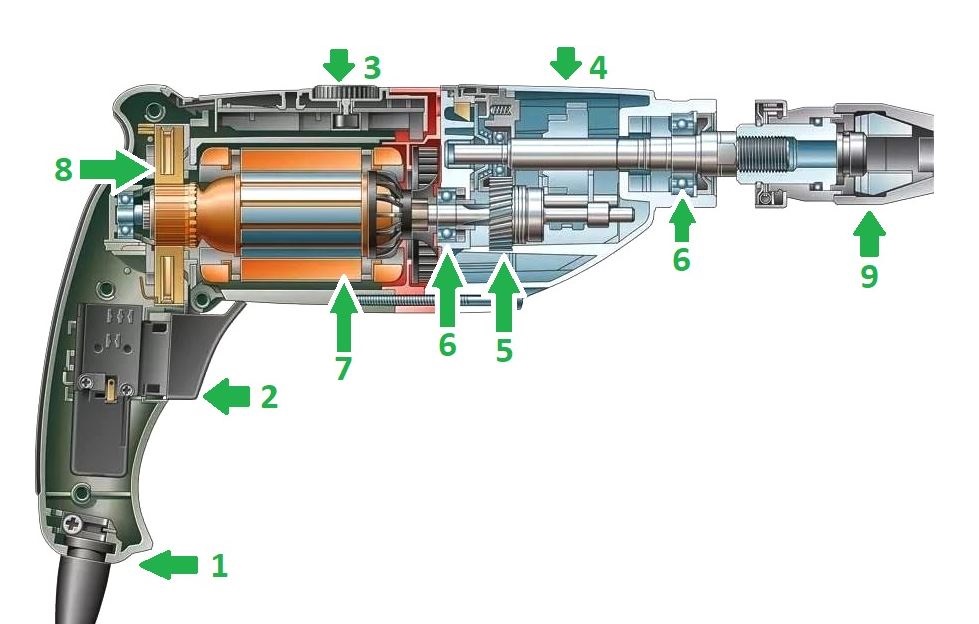

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

устройство не выполняет свои основные функции – сверление и бурение;
заедание бура в патроне;
насадка не устанавливается в патроне;
посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

не работает двигатель;
излишнее искрение щеток;
появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Профилактика и ремонт перфоратора своими руками

Перфоратор «Электромаш П-1150», срок интенсивной эксплуатации – 5 лет. За это время ни разу не обслуживался, ремонт перфоратора – не выполнялся. Режимы работы — постоянно в пыли, поэтому, как минимум, профилактика перфоратора была обязательна, хотя бы для замены смазки. Что и будем делать своими руками.

Симптомы неисправностей:

Периодически не работает клавиша пуска.
Повышенный шум при работе в режиме «вращение».
Пропуски ударов в режиме «ударное вращение».

Электрическая часть

Идем по порядку. Сперва устраним неисправность клавиши пуска. И начинаем ремонт перфоратора своими руками с самого простого. Разбираем ручку перфоратора, проверяем питающий кабель и клавишу пуска. Кабель прозваниваем тестером, изгибая его во время проверки. Так выявляется обрыв питающей жилы внутри изоляции. Кабель в данном случае оказался в порядке.

Разбираем выключатель, осматриваем и чистим подгоревшие контакты. Причина была в них, неисправность клавиши устранена.

Раз уж электроинструмент уже в разобранном виде, то профилактика перфоратора будет совершенно не лишней. Поэтому проверяем состояние щеток и контактную группу ротора. Тщательно очищаем от пыли корпус двигателя и вентиляционные решетки. Щетки при необходимости меняем, контактную группу чистим при помощи наждачной бумаги «нулевки».

Смазка редуктора перфоратора

Смазка внутри редуктора – грязно серого цвета (изначально была светло-коричневой), что говорит о наличии в ней металлической пыли. Это и есть причина повышенного шума при вращении. Значит замена смазки в перфораторе позволит устранить подобный дефект в работе инстрмента.

Полностью удаляем старую смазку керосином или бензином, промываем корпус редуктора и шлицевую шестерню. Наносим свежую консистентную смазку (литол или солидол).

Проверка поршневой группы ударного механизма

Осматриваем кривошипно-шатунный механизм. В данном случае люфтов нет, смазка в хорошем состоянии. Первый поршень, нагнетающий воздух в ударный механизм – без повреждений. Резиновые уплотнительные кольца исправны, без следов износа.

Осматриваем ударный поршень, который, собственно, под давлением воздуха обеспечивает режим отбойного молотка. На резиновом уплотнительном кольце есть разрыв. Именно через него происходит утечка сжатого воздуха. Пропуски ударов происходят по причине нарушения герметичности кольца.

В этом случае ремонт перфоратора осуществляется заменой кольца. Далее наносим на стенки цилиндра и поверхность ударного поршня тонкий слой смазки, собираем ударный механизм и редуктор. При сборке проверяем правильность установки шлицевого соединения шестерни. Собираем предварительно очищенный от пыли корпус.

Проверяем на малых оборотах работоспособность перфоратора в режиме «вращение». Если посторонних шумов нет – включаем последовательно режим «ударное вращение» и «отбойный молоток».

Ремонт перфоратора своими руками завершен! Инструмент готов к работе! И еще — если информация оказалась Вам полезна, то оставьте комментарий.

4,655 просмотров всего, 4 просмотров сегодня

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

Повышенный износ рабочего элемента;
Появление трещин на ручке и корпусе;
У аккумуляторных моделей батареи недолговечны;
Частые перегибы провода у электрических моделей;
Неполадки ударного механизма и его взаимодействия с обычным;
Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
Стопорный ролик перестал фиксировать большую шестерню вала;
Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

Короткое замыкание, которое привело к сгоранию ротора или статора;
Полный износ угольных электрощеток;
Держатели щеток ослабли и не держат их;
Выгорели ламели на коллекторе;
Оборвалась обмотка на роторе или статоре;
Поломка аккумулятора;
Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.
