Изготовление шины из ламината

Этот способ изготовления каретки для циркулярки своими руками самый простой для исполнения, в нем используются легкодоступные исходные материалы.

Требуются:

• лист ламината;
• несколько саморезов;
• листок бумаги А4.

Из ламината делаются три заготовки. Одна из них будет служить основой для направляющей. Две других вырезаются в форме двух полос, длиной приблизительно полметра каждая. У обеих фрезой выравниваются кромки с одной стороны. С помощью саморезов полосы крепятся между собой параллельно ровными краями. Ширину паза между ними выверяют, используя бумажный листок формата А4, вставив его в приспособление и прокрутив.

На подошву циркулярной пилы шина закрепляется с помощью крепежей бокового упора. Если гарантийный срок пилы уже истек, для большей надежности крепления можно использовать корпус циркулярки, проделав в нем дополнительно еще одно отверстие.

Перед началом работы самодельная направляющая должна быть выдвинута впереди ручки дисковой пилы. При этом нужно, чтобы направляющая оказалась закрытой носом подошвы на несколько сантиметров. Для идеальной совместимости краев направляющих полос с метками на материале нужно диском для резки ламината аккуратно отпилить неровности полос.

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина

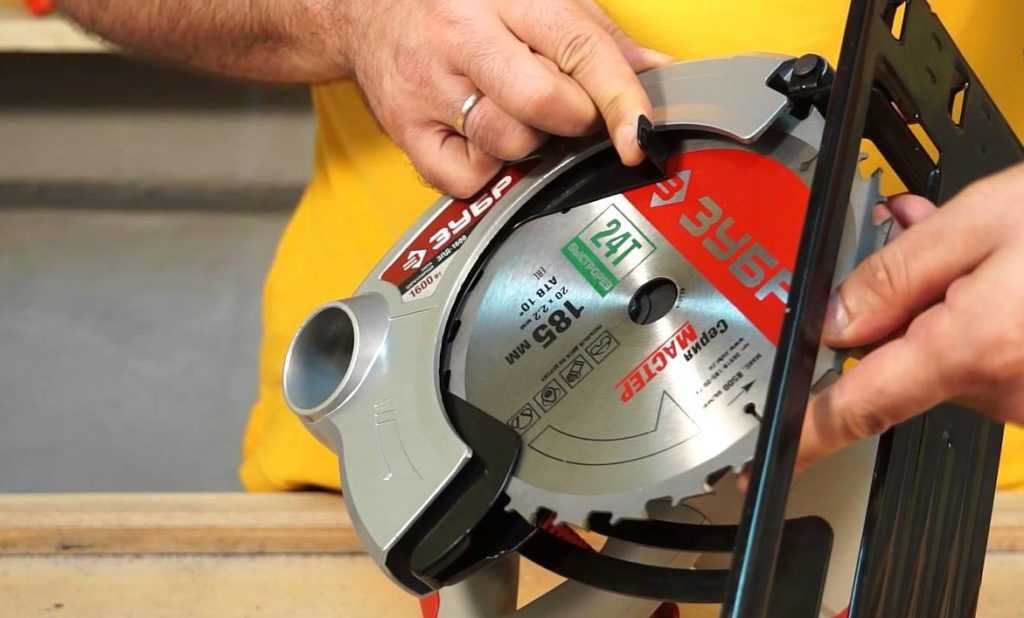

Как пользоваться направляющей для циркулярной пилы?

Для выполнения возложенных на шину функций необходимо выполнять следующие правила.

1. Подготовить инструмент к работе (удалить имеющийся мусор или опилки с поверхности).
2. Проверить надёжность существующей системы крепления.
3. Проверить соответствие выбранной шины подготовленному материалу для распила характеристикам циркулярной пилы.
4. Направляющая для циркулярной пилы устанавливается на заранее подготовленное место.
5. Закрепить к основе или заготовке.
6. Плотно прижать пилу к поверхности шины.

Использование шины для циркулярки

Дальнейшие действия должны производиться в соответствие с правилами работы с конкретной пилой.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

• высокого качества реза, гарантированного высокими оборотами вращения пилы;
• вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
• идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Процесс изготовления направляющей шины для ручной циркулярки

На стационарной циркулярке выполняем продольный и поперечный разрез ламината для получения заготовок основания направляющей шины.

Соединяем две доски ламината по длине, простукивая шов киянкой, а с обратной стороны заполняем быстросохнущим клеем.

Зачищаем поверхности заготовок наждачкой на круглом держателе и протираем тканевой салфеткой.

Наносим на тыльную поверхность узкой заготовки из ламината клей, прижимаем к основанию по длине алюминиевый швеллер в качестве ограничителя и приклеиваем узкую заготовку к основанию вдоль алюминиевого швеллера.

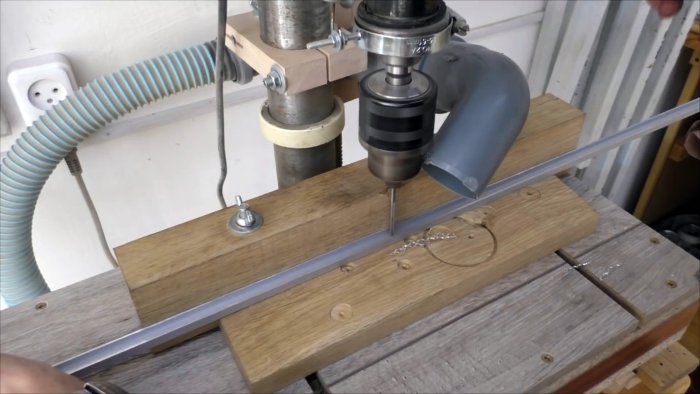

В спинке алюминиевого швеллера на равном расстоянии сверлим однотипные отверстия, рассверливая их с внутренней стороны под головки винтов, и удаляя заусенцы с внешней стороны наждачкой.

Укладываем алюминиевый швеллер вдоль узкой полосы, приклеенной к основанию, с гарантированным зазором, используя для этого два отрезка алюминиевого швеллера подходящего размера.

Место контакта алюминиевого швеллера и основания из ламината покрываем клеем и прижимаем швеллер так, чтобы ограничители свободно скользили по направляющей шине.

Направляющую шину укрепляем винтами, вкручивая их через отверстия в спинке швеллера к основанию.

Концы винтов с обратной стороны основания стачиваем ручным гриндером.

Укрепляем узкую планку винтами по длине, вкручивая их в основание из ламината. Также с обратной стороны стачиваем кончики винтов ручным гриндером.

Отрезаем по размеру алюминиевый швеллер, подобный направляющей шине. Ориентируясь на его размеры, изготавливаем из алюминиевой полосы две детали, изогнутые ближе к одному концу дважды под прямым углом. Места изгиба правим ручным напильником.

Размечаем большие стороны изогнутых пластин и отрезаем по краям по всей длине полоски. Удаляем заусенцы и скругляем грани.

В основании пластин выполняем по два отверстия.

Скругляем углы отрезка алюминиевого швеллера. Алюминиевые изогнутые полоски приклеиваем к алюминиевому швеллеру, ориентируясь на узлы крепления на ручной циркулярной пиле.

Сверлим в алюминиевом швеллере отверстия, совпадающие с отверстиями в изогнутых полосках. Скрепляем их болтами, гайками и шайбами, располагая головки болтов внутри швеллера.

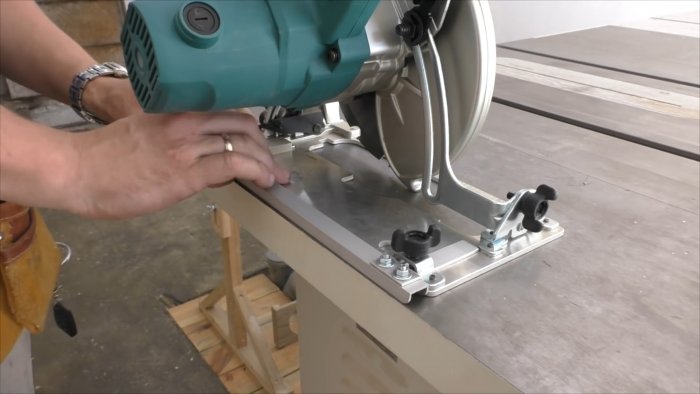

Заводим длинные концы изогнутых полос в узлы крепления на циркулярке и затягиваем гайки-барашки. Швеллер должен плотно прилегать к боковой стороне рабочего основания циркулярной пилы.

Заводим конец швеллера на циркулярке в паз направляющей шины и отрезаем от основания полоску, чтобы его ширина сравнялась с шириной рабочего основания пилы. Корректируем и другие стороны нашего приспособления.

Еще раз зачищаем наждачкой, удаляем частицы материала щеткой, протираем основание приспособления влажной салфеткой.

Наклеиваем на чистую поверхность основания по длине полоски двухстороннего скотча. Отмеряем по ширине основания рулон крупнозернистой наждачной бумаги и отрываем лишнее по ширине.

Удаляем защитную пленку со скотча и приклеиваем полосу наждачки зернистостью наружу. Отрезаем концы под размер длины основания.

Натираем контактную поверхность направляющей шины и основание из ламината парафиновой свечей и наше приспособление полностью готово к работе.

Ровный разрез обеспечен на 100%.

Особенности

Общим для этих конструктивных решений является рейка, перемещающаяся относительно режущего диска по плоскости рабочего стола пилы. При создании этой рейки предлагается использовать типовой прессованный профиль прямоугольного неравно полочного углового сечения алюминиевых или магниевых сплавов. При сборке параллельного углового упора собственными руками могут использоваться и другие профили подобного сечения в соответствии с длиной и шириной рабочей плоскости стола, а также марки циркулярки.

В предлагаемых вариантах чертежей используется уголок со следующими размерами (мм):

• широкая – 70х6;
• узкая – 41х10.

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

• Фанера.
• Металлический уголок.
• Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

• Конструкции из стусла.
• Конструкции из строительного правила.
• Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

1. Высокая точность и качества распилов.
2. Выполнение распилов различной геометрической конфигурации.
3. Выполнена продольных и поперечных пропилов.
4. Регулировка глубины врезания пилой.
5. Снятие фаски и торцевание деревянных фрагментов.
6. Безопасность производства распилов.

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

Конструкцию крепят на основание:

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

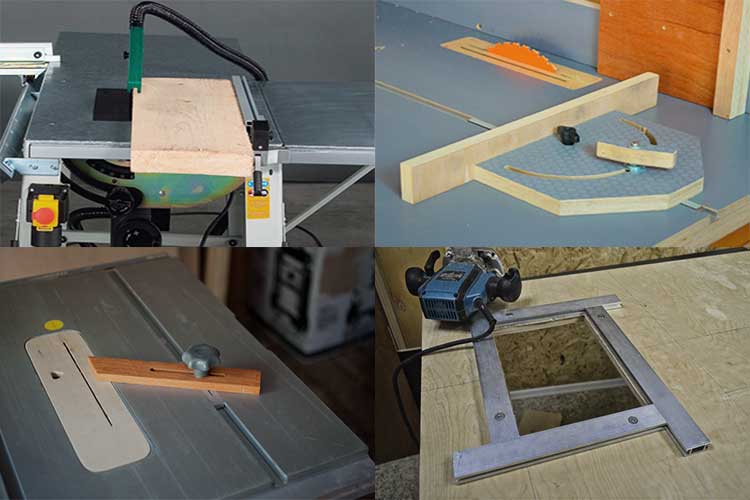

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Разновидности

Ассортимент циркулярного инструмента, выпускаемых компанией Интерскол, впечатляет. В нём представлены множество моделей электроинструмента, в том числе ДП 235 м 2000м, ДП 165 1200, ДП 210 1900, ДП 190 1600, ДП 225. Причём для выбора оптимального решения необходимо опираться исключительно на индивидуальные потребности конкретного покупателя.

Всё разнообразие предлагаемых сегодня на рынке пильного инструмента можно представить в виде двух больших групп:

• Ручные. Из названия понятно, что работа ими производится ручным способом. Из достоинств этих устройств следует отметить высокую мобильность, удобство в эксплуатации за счет продуманной эргономики и конструкции.
• Стационарные. Основные отличия этих моделей связаны с их конструкционным исполнением: в этих моделях предусмотрена направляющая шина, а также измерительные линейки, нанесенная на рабочий стол разметка. Главным достоинством таких устройств является то, что с их помощью можно обеспечить более высокую точность пиления материалов.

Также существует и другая классификация пил Интерскол, где основным признаком разделения служит их сфера применения. В зависимости от целей использования можно выделить две группы электроинструмента:

• Любительские. При достаточно небольшой мощности привода эти модели привлекают потребителей надежным механизмом. Конструкция этих пил представлена функциональной направляющей шиной, якорем, продуманным рабочим столом и иными элементами, которые характерны для любительских пил. Всё это превращает эти пилы в надежный инструмент для активного использования в бытовых условиях. Хотя они и обладают меньшей мощностью, нежели модели, относящиеся ко второй группе, любительские пилы от компании Интерскол очень долговечные и редко выходят из строя.
• Профессиональные. К числу отличительных черт этих устройств следует отнести наличие более мощного двигателя, усовершенствованной направляющей шины, якоря, широкого рабочего стола. Относящиеся к этой группе электроинструмента пилы ориентированы главным образом на использование в промышленных целях. Для бытовых потребностей более подходящим вариантом будут циркулярные станки.

Самодельная направляющая для фирменной циркулярки

Выбираю одну из ручных дисковых пил, исходя из простоты изготовления самодельной направляющей шины. За фирменную 1,5 метровую шину платить 2-2,5 тыс. руб (у Макиты под 4 тыс. руб) не хочется, поэтому прошу подсказать, если, конечно, кто интересовался всерьез, для какой циркулярки проще всего сделать замену фирменной шины и из чего. Если еще и подскажете точное название профиля, или где такой имеется в продаже, буду весьма благодарен! Рассматриваю модели: Makita 5603 Metabo KS 54 DeWalt DW351, 364 Bosch PKS 54, GKS 54 СЕ, GKS 66 СЕ

” > Посмотрите здесь. Имеются очень бюджетные варианты.

Идея такая. В качестве направляющей можно взять квадратную или прямоугольную алюминиевую трубу. К подошве циркулярки приделать кронштейн, который будет с двух сторон охватывать направляющую (рисунок). Кронштейн в простейшем случае можно сделать из куска металла и двух уголков.

Прелесть “родных” линеек-направляющих в прилегании диска к краю этой линейки – что дает наименьший скол и установку линейки именно по линии реза. А в случае “упора” можно любую трубу ровную использовать (но и опять-же подошву пилы дырявить!). По образу и подобию профиля подошвы имеющейся пилы ИМХО, самое оптимальное, использовать широкую деревянную рейку из твердой породы дерева с накладками под пазы подошвы пилы из деревянных-же реек. Для лучшего скольжения покрыть восковой мастикой а на нижнюю сторону приклеить полоски губчатой резины дабы не скользило. Дерево легче обрабатывать, клеить. По жесткости: направляющая пилы Фестул по вертикали “гуляет” как полотно рулетки, но в горизонтали, за счет ширины, очень жеская. А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Если щиты стандартные 1200х2500мм. Поступите “от обратного” Лист ФСФ фанеры (1220х2440) или ЛДСП используйте как шаблон-направляющие. В листе выбрать паз по периметру, а на подошву пилы прикрепить реечку шириной чуть меньше паза в листе. Реечку в паз и вперед. Можно наоборот на лист рейки, а к подошве пилы кусок фанеры с пазом. Пока не было шины направляющей к TS55, пользовался фанерной, даже присоски сделал из утопленных в фанеру резиновых пробочек от мед. пузырьков . С уважением и проч.

А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Ваш выбор? У фестул линейки и 5м. есть

С уважением и проч.

а пилить короткие детали неудобно! имею 1,4 и 1, 9 метра. Но 500 руб. за десятисантиметровую железную пластину с 4-мя отверстиями.

Дерево нежелательно, его со временем может повести. Фанеру можно, но надо получить у нее ровный край. Если заводской край не устраивает, для получения ровного края нужна направляющая.

Вообще необходимость шины зависит от объемов работ. Можно ведь взять любой ровный профиль и вести циркулярку вдоль него. Это менее удобно по сравнению с шиной, но вариант вполне рабочий.

Это я так понял что-то подобное ” > ” > Предлагали ещё вот такое ” >

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

• сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
• после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
• затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
• по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
• на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
• в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Далее:

1. Разметка листа для рабочего стола.
2. Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
3. Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
4. Распиловка направляющих по длине.
5. Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
6. Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

• фанера толщиной от 10 мм и выше;
• алюминий толщиной от 5-10 мм;
• черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
• любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
• брусок для фиксации заготовки сверху стола;
• упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.
