Как подключить нормально открытый клапан

Модельный ряд электромагнитных клапанов для воды

Модель	Диаметр	Резьба	Пропускная способность
Давление до 7 бар, исполнение НЗ, рабочая температура 0…+65°С напряжение катушки 220В AC, 24В AC, 24В DC, 12В DC
	SF62321	DN10	G ⅜»	4,86 м3/ч
SF62322	DN15	G ½»	5,04 м3/ч
SF62323	DN20	G ¾»	8,57 м3/ч
SF62324	DN25	G 1″	12,54 м3/ч
SF62325	DN32	G 1¼»	23,12 м3/ч
SF62326	DN40	G 1½»	31,59 м3/ч
Давление до 10 бар, исполнение НЗ, рабочая температура 0…+80°С напряжение катушки 220В AC, 24В AC, 24В DC, 12В DC
	SF62522	DN15	G ½»	5,22 м3/ч
SF62523	DN20	G ¾»	8,82 м3/ч
SF62524	DN25	G 1″	13,92 м3/ч
Давление до 10 бар, исполнение НО, рабочая температура 0…+80°С напряжение катушки 220В AC, 24В AC, 24В DC, 12В DC
	SF62542	DN15	G ½»	5,22 м3/ч
SF62543	DN20	G ¾»	8,82 м3/ч
SF62544	DN25	G 1″	13,92 м3/ч
Давление до 16 бар, исполнение НЗ, рабочая температура -20…+130°С напряжение катушки 220В AC, 110В AC, 24В AC, 24В DC, 12В DC
	SG55324	DN15	G ½»	5,22 м3/ч
SG55325	DN20	G ¾»	8,82 м3/ч
SG55326	DN25	G 1″	13,92 м3/ч
SG55327	DN32	G 1¼»	25,52 м3/ч
SG55328	DN40	G 1½»	34,80 м3/ч
SG55329	DN50	G 2″	55,68 м3/ч
Давление до 16 бар, исполнение НО, рабочая температура -20…+130°С напряжение катушки 220В AC, 110В AC, 24В AC, 24В DC, 12В DC
	SG55344	DN15	G ½»	5,22 м3/ч
SG55345	DN20	G ¾»	8,82 м3/ч
SG55346	DN25	G 1″	13,92 м3/ч
SG55347	DN32	G 1¼»	25,52 м3/ч
SG55348	DN40	G 1½»	34,80 м3/ч
SG55349	DN50	G 2″	55,68 м3/ч

Вид арматуры по типу присоединения к системе

Арматура распределяется по множеству характеристик

Важное значение имеет способ крепления. При этом учитывается тип резьбы изделия, необходимая герметичность и другое

Резьбовое соединение

Преимущественно используется для больших труб. На оборудовании всегда указывается диаметр резьбы. Соединение можно присоединить при помощи гаечного ключа по резьбе. Чтобы усилить герметичность системы, могут использоваться различные вещества. Обычно применяется для клапанов, распределителей, задвижек.

Среди достоинств следует отметить простоту установки и относительную дешевизну технологии. Недостаток – невозможность использовать в трубопроводах с высоким давлением.

Соединение штуцерное

Используется для тонких труб. Резьба находится снаружи. Такой тип соединения позволяет подключить измерительные приборы. Применяется в специфических условиях.

Сварное соединение

Сварка применяется в тех случаях, когда по трубам течет опасная для здоровья жидкость. Необходимо обеспечить высокую степень герметичности системы. Шов должен быть достаточно крепким, чтобы снизить вероятность утечки.

Выделяют такие методы сварки:

место сцепления дополнительно закрепляется кольцом;
шов делают снаружи.

Такая работа позволяет обеспечить необходимую степень герметичности системы. Перед монтажом необходимо обработать концы труб. Метод крепления отличается невысокой стоимостью и простотой исполнения. Установка конструкции требует исполнения специалистами.

Запорная арматура для сливного бочка унитаза

Представляет собой использование специальных герметичных элементов, которые обеспечивают функционирование сливного бочка. От надежности крепления зависит прочность и надежность функционирования сантехники.

Назначение антисифона

Антисифонный или обратный клапан призван защитить сливную систему от возвращения сточных вод и водостока обратно в барабан стиральной машины. Это довольно часто происходит в случае, когда стиралка неверно установлена. Неправильное подключение к канализации может привести к попаданию грязной, отработанной жидкости обратно в машинку. Она пачкает только что отстиранное белье, кроме этого увеличивается потребление электричества нагревателем. В машинке появляется неприятный запах.

Антисифонный клапан не затрудняет спуск грязной воды из барабана. Зато прекрасно работает, если нужно преградить дорогу воде, которая пытается вернуться из канализации обратно в бачок. Используя специальную заслонку, он надежно заблокирует ток жидкости, и не даст ей просочиться.

Эксплуатационные особенности клапанов для воды

При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.

При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок.

Основные признаки и причины сбоев в работе электроклапанов на воде:

Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.

Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.

На заметку! Специалисты рекомендуют регулярно производить проверку состояния внутренних элементов запорного клапана. Делать это можно только после того, как система полностью опорожнена. Если коммуникации нуждаются в сложном ремонте, лучше нанять для выполнения этой работы профессионалов.

Классификация запорной арматуры по способу регулировки потока

Водяная арматура классифицируется в зависимости от методов регулирования рабочей жидкости. Ниже представлены возможные варианты.

Характеристики кранов

Выделяют такие типы конструкций:

Пробковые. Применяются для транспортировки промышленных жидкостей.
Шаровые. Используются в быту.

Устройство системы состоит из запирающей части и рабочего корпуса. Изделие отличается по производительности от максимальной до минимальной. Регулировка осуществляется при помощи специального переключателя. Бывают автоматические системы.

Главный рабочий элемент – шар, который исполняет функцию запора. Он располагается между регулирующими отверстиями. Параметры системы зависят от диаметра трубы. Во время открытия или закрытия клапана происходит смещение шарика.

Изделие отличается высокой чувствительностью и низкой герметичностью. Некоторые виды проявляют устойчивость к агрессивным химическим веществам, высоким температурам и другим параметрам.

Вентили запорные

Преимущественно используется для перекрытия потоков рабочего вещества. Специальный вентиль позволяет переключать режимы. Разные типы конструкции характеризуются различным соединением.

Чаще всего вентили применяются для регулировки давления в больших магистралях. Принцип работы конструкции следующий:

При вращении вентиля движение направляется к шпинделю.
Элементы конструкции вращается под действием давления.

Система запускается вручную. Бывают автоматические конструкции. Отмечается высокая гидравлика и низкое противодействие давлению, что является главным недостатком.

Особенности заслонок

Оборудование применяется в системах с низким давлением. Позволяет повысить герметичность. Магистрали размещаются в канализациях или предназначаются для транспортировки специфических жидкостей. В качестве запорного элемента используется диск, который вращается вокруг оси.

Задвижки

Отличается простотой и удобством использования. Проявляет высокую устойчивость к агрессивным условиям рабочей среды. Чаще всего применяется в больших промышленных магистралях. Рабочая часть вращается вокруг своей оси.

Задвижки отличаются простой конструкцией и несложным обслуживанием. Отличается небольшими размерами, что позволяет быстро монтировать конструкцию.

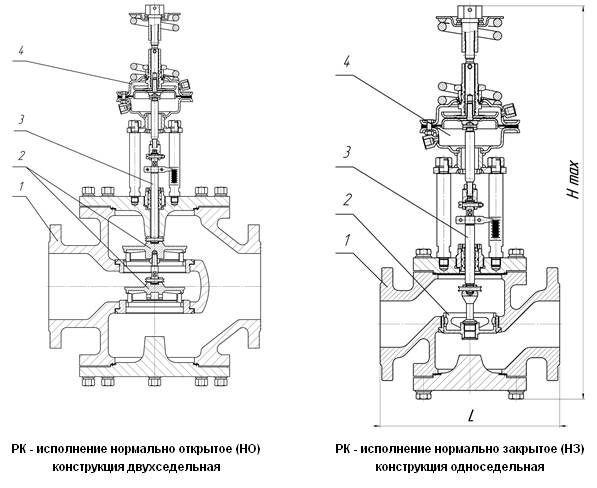

Разновидности регулирующих клапанов

По типу затворного механизма арматура для контроля давления в трубопроводе разделяется на следующие устройства:

Седельный клапанКлеточный клапанЗолотниковый клапанМембранный клапан

Седельные. Функции рабочего элемента клапана выполняет плунжер, который по своей конструкции бывает тарельчатым, игольчатым или стержневым. Он передвигается через одно или два седла арматуры, уменьшая ее проходное сечение. Односедельные модели устанавливают на трубопроводы малого диаметра, а клапаны с двумя седлами востребованы на магистралях значительных размеров.

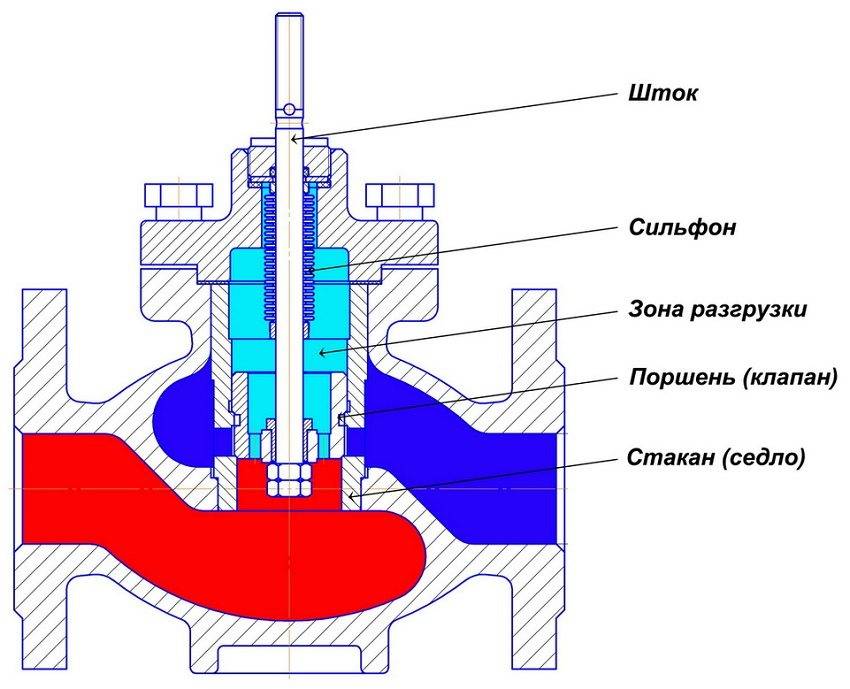

Клеточные. При использовании арматуры контроль и регулировка давления в трубопроводе происходят за счет затвора, который имеет форму полого цилиндра с радиальной перфорацией. Он двигается по клетке, выполняющей функции направляющего элемента и пропускного узла. Благодаря нюансам конструкции клеточные клапаны отличаются малой вибрацией и небольшим уровнем шума.
Золотниковые. Регулирование параметров транспортируемых веществ выполняется с помощью золотника, который поворачивается на определенный угол. Управление золотниковым арматурным устройством не требует больших усилий, поскольку транспортируемые жидкие и газообразные вещества почти не оказывают сопротивления при перемещении запорного механизма клапана. Однако такая арматура не в состоянии обеспечить полную герметичность, поэтому ее не следует устанавливать на магистралях высокого давления.
Мембранные. Перекрытие сечения трубопровода в арматуре такого типа происходит с помощью мембраны, изготовленной из эластичной резины или фторопласта. Чтобы избежать погрешностей при регулировании мембранные клапаны комплектуются специальными элементами, которые обеспечивают контроль положения штока. Среди преимуществ арматуры выделяют устойчивость к коррозии и агрессивным средам, что позволяет ее использовать в нефтехимической промышленности. Мембранные клапаны выпускаются с гидравлическим или пневматическим приводом, который бывает встроенным или выносным.

Востребованы при монтаже трубопроводов разного назначения и запорно-регулирующие клапаны, которые помимо изменения расхода транспортируемых веществ позволяют полностью перекрывать их циркуляцию. Функции запорного устройства в арматуре выполняет плунжер. При контакте с седлом в полном объеме он обеспечивает герметичное отсечение, а при частичном — уменьшение проходного отверстия.

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

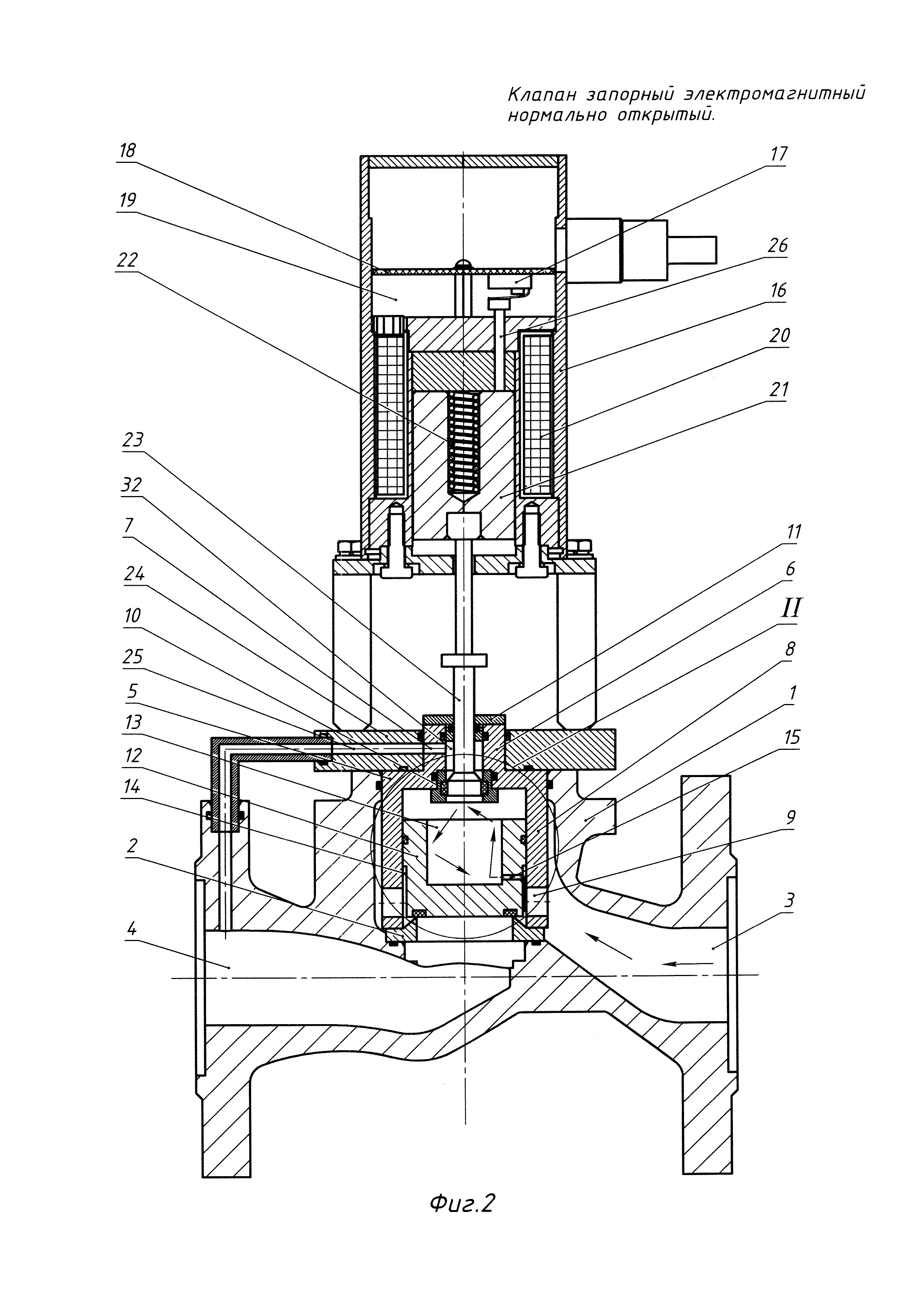

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии YCD11
YCD 1112	3/8″	13	4,5
YCD 1115	½»	13	4,5
YCD 1120	¾»	20	9,3
YCD 1125	1″	25	12
YCD 1132	1 1/4″	35	24
YCD 1140	1 ½»	40	29
YCD 1150	2″	50	48
Нормально открытые клапана серии YCD12
YCD 1212	3/8″	13	4,5
YCD 1215	½»	13	4,5
YCD 1220	¾»	13	9,3
YCD 1225	1″	13	12
YCD 1232	1 1/4″	13	24
YCD 1240	1 ½»	13	29
YCD 1150	2″	13	48

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115	½»	15	4,5
2W 3120	¾»	20	9,3
2W 3125	1″	25	12
Нормально открытые клапана серии 2W 12
2W 1215	½»	15	4,5
2W 1220	¾»	20	9,3
2W 1225	1″	25	12

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

Классификация по особенностям конструкции

Главный нормативный документ, который регламентирует монтаж различных устройств и области их использования в системах противопожарной вентиляции, это СНиП 41-01-2003. Согласно этому нормативному документу производят следующие виды устройств:

Нормально открытие клапаны. Монтируются на обменные воздуховоды обычных вентиляционных систем, в системы воздухообмена и кондиционирования, а также в сети воздушного отопления для предотвращения попадания в систему токсичных продуктов сгорания. И на приточные и вытяжные воздуховоды для помещений, оборудованных системами автоматического пожаротушения,с газовым или порошковым наполнением. Такие устройства срабатывают на закрытие для образования герметичного пространства в помещении, наполняемом огнетушащим веществом для повышения эффективности пожаротушения. Срабатывают в автоматическом режиме по команде системы пожаротушения.

Работа противопожарного стенного нормально открытого клапана на примере модели PSUM 90 MANDIK:

Нормально закрытий клапан устанавливается в системы специализированной вентиляции для удаления дыма и отработанного пожаротушащего газа из помещения. Открываются в ручном режиме или по команде от шкафа управления противопожарными клапанами, после полной ликвидации очага возгорания.

Работа противопожарного огнезащитного клапана нормально закрытого на примере модели MANDIK PKTMIII 60:

Дымовые клапаны для систем противодымной вытяжной вентиляции представляют собой устройства дымоудаления являющиеся запорно-регулируемой аппаратурой.

Устройства монтируются в местах пересечения трубопроводов системы дымоудаления и межэтажных перекрытий, стен и перегородок. Обычно такие приборы комплектуются двумя типами элементов управления:

Электромагнит – экономный способ использования клапана, который находится в нормально закрытом дежурном состоянии. При обнаружении очага возгорания на электромагнит подается импульс, который снимает блокировку. Крышка поднимется благодаря механической силе пружины. В обратное – охранное состояние заслонка возвращается вручную.
Электропривод – в дежурном состоянии закрытии и обесточен. При возникновении необходимости электрическое питание подается на заслонку, которую открывает электромотор. В исходное положение устройство возвращается автоматически по команде от системы пожаротушения или шкафа управления.

Взрывозащищенные клапаны бывают двух типов. Нормально открытыми и закрытыми. Их использование и монтаж в воздуховодах различного назначения регламентируется нормативными документами СНиП 41-01-2008 и СНиП 21-01-97. Такими устройствами комплектуются системы вытяжной промышленной вентиляции на опасных и агрессивных производствах. Их прочностные и эксплуатационные показатели значительно превосходят обычные устройства. Диапазон рабочих температур составляет -30°С до +40°С.

Соблюдать температурный режим;
Защитить основные узлы управления и корпус прибора от негативного воздействия атмосферной влаги и прямого попадания воды;
Исключить конденсацию или другой тип попадания влаги на заслонку прибора;
Не использовать обычные (незащищенные) устройства в системах подачи или удаления воздуха, которые имеют двойное назначение, и используются для отсоса с места производства агрессивных веществ. Или в среде агрессивных газообразных веществ, испарений кислот и щелочей, предельные концентрации которых снижающих коррозионную стойкость материала корпуса.

КЛОП 1

Клапан противопожарный КЛОП 1 блокирует попадание дыма и его распространение по вентиляционным каналам, использующимся в системах воздушного отопления и централизованного кондиционирования. Может использоваться как в общественных зданиях или промышленных строениях различного предназначения, так и для систем вентиляции устроенных в частном доме.

Производится устройство канального типа с системой управления, оборудованной двумя фланцами и силовым электрическим приводом, размещенным вне воздухоносного канала. Предел огнестойкости зависит от материалов, из которых изготовляется корпус и заслонка устройства. Наиболее популярные модели IE60 и IE90 способные выдержать 60 и 90 мин прямого воздействия огня.

Различные модификации изделия КЛОП 1 могут быть укомплектованы:

Автоматическим термальным блокиратором, срабатывающим при 72°С;
Силовым агрегатом на электромагнитных катушках, активизирующихся термодатчиком при 72°С;
Механическим замком с пружинным приводом, активирующимся тепловым датчиком 72°С или 141°С доукомплектованный микропереключателем между режимами.

Тонкости выбора газового анализатора

Подбор и покупка газового анализатора с отсекающим клапаном требуют ответственного подхода. Не стоит экономить на датчике, ведь подобная техника должна служить годами. Поэтому поиск самого дешевого прибора не всегда оправдан.

В недорогих моделях нередко используются сенсоры, которые слишком быстро теряют чувствительность и приходят в негодность. Особенно часто это случается с моделями, заказанными на популярном сайте АлиЭкспресс

Для бытовых условий пользователи чаще всего выбирают датчики, реагирующие на вытекание именно природного газа, который поступает в квартиры по магистрали либо находится в сжиженном состоянии в баллонах.

Кроме типа поглощаемого прибором типа газа пользователю стоит обратить внимание и на такие важные характеристики, присущие качественному анализатору:

предельное значение концентрации газа, при котором устройство сигнализирует об аварии;
способность анализировать содержание газа в объемной и массовой доле в воздухе;
возможность фиксирования текущего состояния воздуха в нескольких точках помещения;
автономность работы и ее время;
возможность отслеживания повышения концентрации различных видов газа.

Не менее важную роль играет репутация производителя и отзывы реальных пользователей. Подробные обзоры газоанализаторов помогут подобрать оптимальную модель для конкретных условий.

Гарантийное обслуживание – такая же важная составляющая сервиса

Стоит уделить внимание и стоимости запасных комплектующих, их доступности в магазинах

Так как датчик утечки газа практически всегда находится на виду, большое значение имеет и его внешний вид. Кроме эстетической составляющей стоит учитывать такие характеристики корпуса, как влаго- и пылезащита.

Нелишними для современного газоанализатора будут и дополнительные функции, например, автоматическое включение системы принудительной вентиляции или отправка экстренного уведомления об утечке газа на телефон владельца жилья

Приемлемый клапан-остекатель выбирается по своим ключевым характеристикам:

типу клапана – NA. или NС.;
диаметру условного прохода;
виду питания;
порогу допустимого давления газа.

Вся необходимая информация о клапане указывается в его паспорте и на ярлыке.

Как указано выше, нормально открытые клапаны являются более эргономичными в эксплуатации. Однако при сопряжении с датчиком, который при включении автоматически будет проверять собственные выходы, посылая импульс, может возникнуть незапланированное перекрытие топлива без возникновения утечки. Поэтому перед покупкой газоанализатора необходимо изучить последовательность его работы.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

Корпус с подводящим и отводящим патрубком.
Рабочая камера с седлом.
Тарельчатый, шаровой или лепестковый запорный элемент.
Возвратная пружина.
Шток, соединенный с запорным элементом и сердечником соленоида
Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Виды электромагнитных клапанов

В продаже встречается просто огромное количество различных электромагнитных клапанов, все они характеризуются своими определенными свойствами. Все устройства делятся на два основных типа:

Нормально закрытые.
Нормально открытые.

Довольно большое распространение получили нормально закрытые варианты исполнения, так как они предотвращают утечку основного вещества в случае возникновения аварии. Нормально открытый применяется намного реже, к примеру, когда при отсутствии питания нужно обеспечить подачу потока.

Классификация также проводится по типу установленных катушек. По этому признаку выделяют следующие варианты исполнения:

Постоянного тока. Катушка подобного типа характеризуется малым полем, генерируемым при работе устройства. Именно поэтому она устанавливается в моделях с небольшой пропускной способностью.
Переменного тока. Этот вариант исполнения характеризуется тем, что катушка создает довольно большое электромагнитное поле. Устанавливается подобный вариант в случае, когда поток подается под большим давлением.

Выделяют модели, которые классифицируются по типу работы. Примером можно назвать следующие варианты исполнения:

Одноходовые.
Двухходовые.
Трехходовые.

Первый вариант исполнения имеет только один патрубок. Поэтому он не может применяться для смешивания различных потоков.

Трехходовые используются в том случае, когда нужно провести смешивание больших объемов жидкости, проводить регулирование температуры. Также в отдельную категорию отводят варианты исполнения, которые могут применяться в помещениях взрывоопасного типа.

Подсоединение запорного механизма может проводится самым различным образом. Довольно большое распространение получили:

Резьбовые нормально открытые клапана просты в монтаже и сегодня встречаются крайне часто в быту. Они обеспечивают требуемую степень герметичности и просты в монтаже.
Фланцевые устройства сегодня распространены в промышленности. Подобный тип соединения характеризуется высокой устойчивостью к воздействию давления.

Редко проводится подсоединение рассматриваемого устройства при применении технологии сварки. Это связано с тем, что слишком высокая температура становится причиной повреждения основных деталей, может оказывать негативное воздействие на электромагнитную катушку.

Классификация запорной арматуры

Запорный клапан отсечного типа часто называют «антипотоп» из-за его основной функции – предотвращения протекания жидкости. На рынке арматуры запорного типа выделяют клапаны различных конструкций в зависимости от места их установки, а также выполняемых функций.

Отсечную запорную арматуру классифицируют по конструктивным особенностям на:

угловую;
проходную;
с одним седлом для запорного устройства;
двухседельную.

По способу закрытия, одноразовые запорные устройства классифицируются в зависимости от способа отсечения потока содержимого трубопровода на:

приборы, в которых перекрытие осуществляется посредством грузового воздействия;
клапаны, закрывающиеся с помощью пружинного механизма;
агрегаты с наличием пневматического привода;
приборы с установленным клапаном электромагнитного типа.

Каждый вид отсечной запорной арматуры выбирается и устанавливается только с помощью квалифицированных специалистов, которые хорошо разбираются в комплектации и предназначении того или иного элемента трубопроводных систем. Автоматические или механические клапаны могут иметь различное предназначение, что напрямую определяет сферу использования данной запорной арматуры.
