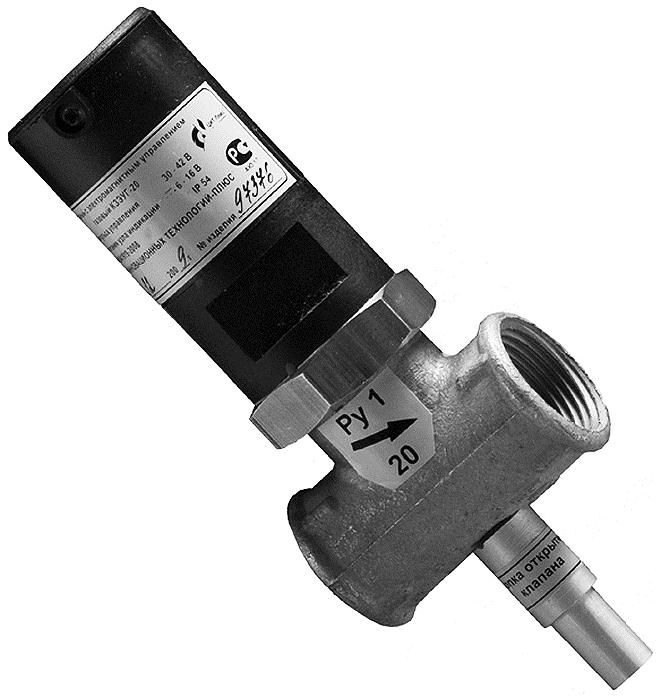

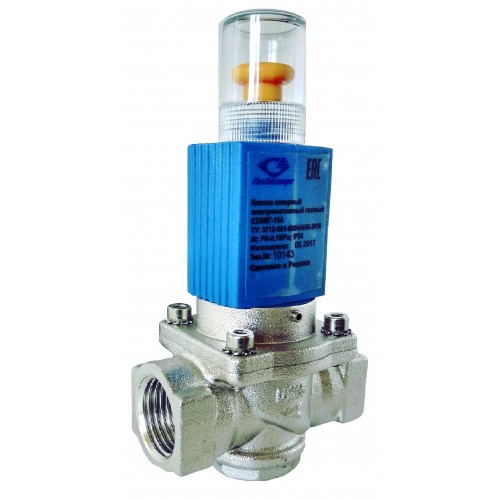

Клапаны отсечные с электромагнитным приводом

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

• На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
• Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
• После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
• Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Источник

О разновидностях изделий

Регулирующие устройства применяют для изменения расхода проходящего через них потока рабочей среды. Управление происходит извне и условно разделяется на две категории, в зависимости от того, закрытый или открытый клапан при отсутствии давления в трубопроводе: нормально закрытый электромагнитный клапан и нормально открытый электромагнитный клапан.

Нормально закрытый клапан – наиболее часто применяемый, так как его функциональная особенность позволяет предотвратить утечку агрессивных веществ. Нормально открытый клапан используется реже, преимущественно в тех случаях, когда при пропадании питания требуется вскрыть трубопровод.

Перечень взрывозащищенных клапанов фирмы Burkert представлен следующими моделями:

• модель 2/2 ходовой взрывозащищенный нормально закрытый клапан со встроенным сервоуправлением через мембрану. Такой клапан используется в нейтральных средах, для жидкостей и воздуха. Максимальное рабочее давление 16 бар. Температурный диапазон от -40 до +120 градусов. Сечение 1,3-6,5 сантиметра;
• модель 5282. 2/2 ходовой взрывозащищенный клапан снабженный изолирующей мембраной. Используется в слабоагрессивных средах давлением до 16 бар. Сечение клапана – 1,3-5 сантиметров. Возможно преобразование в нормально открытый тип;
• модель 5404. 2/2 ходовой нормально закрытый взрывозащищенный клапан с поршнем. Применяется в нейтральных средах, например для транспортировки воздуха, при давлении до 50 атмосфер. Изготавливается из латуни с сечением до 2,5 сантиметра;
• модель 6013. 2/2 ходовой взрывозащищенный клапан прямого действия нормально закрытый. Может применяться как в нейтральных, так и агрессивных жидкостях и газах до 25 бар. Сечение клапана 2-6 миллиметра. Может поставляться обезжиренным;
• модель 6014. 3/2 ходовой электромагнитный взрывозащищенный клапан прямого действия. Может применяться для жидкостей и сжатого воздуха. Максимальное рабочее давление составляет 16 бар, а сечение от 1,5 до 2,5 миллиметра.

Клапан электромагнитный взрывозащищенный

Вакуумный клапан входит в состав целого семейства вакуумных систем. Основная цель его применения – герметизация и отсечение определенных элементов, которые предусматривает вакуумный трубопровод. Электромагнитный вакуумный клапан предусматривает автоматическое регулирование работы в разреженном воздухе.

По сравнению с затвором, его конструкция довольно проста. Вакуумный клапан имеет тарелку, которая проходит вдоль оси седла, а также оси газового потока. Это сильно уменьшает его проводимость. Потому электромагнитный вакуумный клапан имеет ограничение диаметра фланца до 40 мм.

Пневматический клапан используют для регулирования потоков сжатого воздуха с помощью дистанционного управления. Исключением можно назвать двухходовый пневматический клапан типа КЭМ 32-20 и 32-23, который предназначен для работы в моторном масле. Электромагнитный пневматический клапан абсолютно безопасен для людей и животных, имеет все подтвержденные экологические требования.

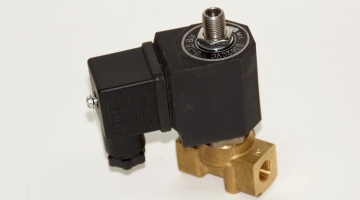

Соленоидные клапаны загрузки и разгрузки винтовых компрессоров

Электромагнитные соленоидные клапаны загрузки и разгрузки применяются для управления количеством воздушной среды, проходящей через всасывающий клапан винтового компрессора. Управление производится путем поочерёдного переключения режима нагнетания (компрессор производит сжатый воздух) и перехода его в режим холостого хода (по достижении максимального заданного давления) и последующей разгрузки винтового компрессора с помощью перераспределения потоков сжатого воздуха в воздушных управляющих каналах загрузочного клапана.

Для точного подбора соленоидного клапана на винтовой компрессор присылайте фотографии шильдика компрессора нам на почту service@s‑compressor.ru или на номер Viber/WhatsApp +7 (925) 772 27 15, и мы оперативно Вам поможем.

Нормально закрытые соленоидные 2/2 клапаны для винтовых компрессоров и осушителей

Нормально открытые соленоидные 2/2 клапаны разгрузки винтового компрессора

Нормально закрытые соленоидные клапаны 3/2

Разъемы для соленоидных клапанов винтовых компрессоров и осушителей

Катушка соленоида с диаметром отверстия под арматурную трубку 10 мм

Управление и технические характеристики

Управление клапаном осуществляется за счёт линейного перемещения штока с плунжером. Пуск устройства осуществляется нажатием пусковой кнопки на пульте. Под действием электротока привод передает усилие на плунжер. Тот, перемещаясь вверх-вниз, меняет площадь сечения пропускного отверстия.

Основными техническими характеристиками запорно регулирующей арматуры являются:

1. значение номинального давления в системе, которое способно выдержать устройство;
2. размер диаметра условного прохода в мм;
3. условная пропускная способность в м3/ч;
4. пределы температурных значений, при которых агрегат функционирует нормально;
5. напряжение в сети, предназначенное для электропривода.

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.

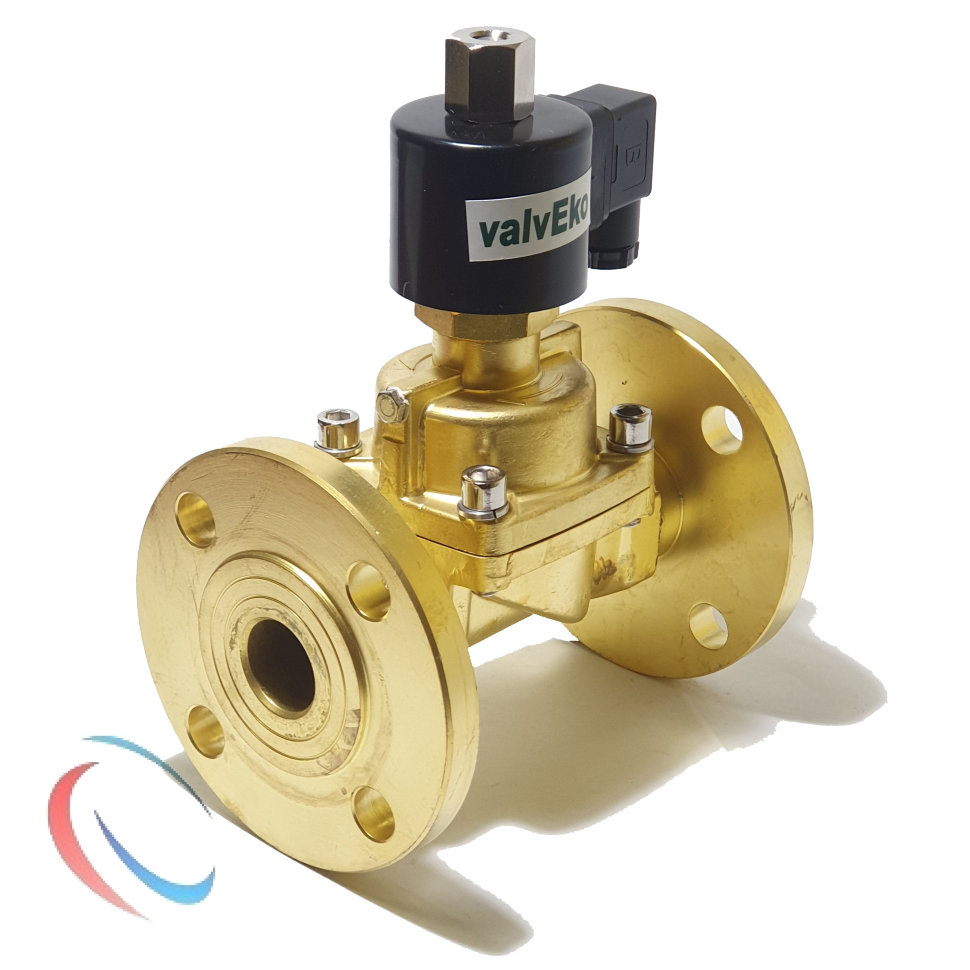

• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Читать дальше: Джип гранд чероки трейлхок 2020г тех характеристики

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

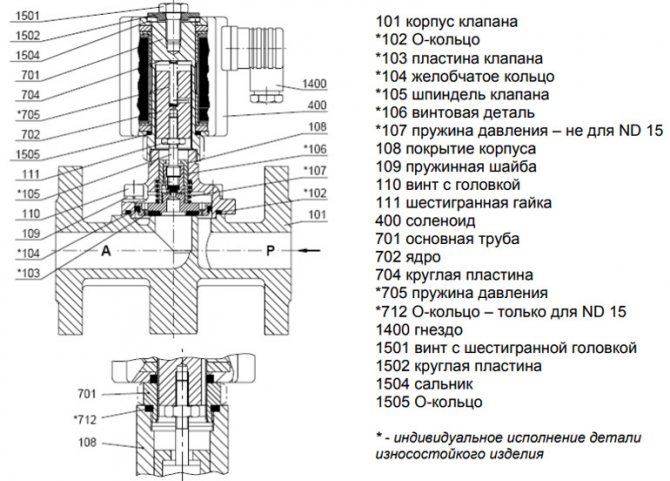

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Конструктивные особенности

Устройство клапана состоит из полимерного или металлического корпуса, внутри которого находится соленоид, плунжер, шток и мембрана.

Материалом для исполнения корпуса служит пластик, либо нержавеющая сталь, латунь или чугун, что определяется сферой использования клапана. Например, металлический корпус используется в системах с химически агрессивными или высокотемпературными средами, тогда как пластиковые применяются для простой водопроводной питьевой или технической пресной воды. Мембраны и уплотнители клапана производятся из полимерных материалов на основе каучука и полиэтилена.

Рекомендуем ознакомиться: Как выбрать и установить термоклапан для регулировки температуры на радиатор отопления

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Читать дальше: Выписали протокол об административном правонарушении что дальше

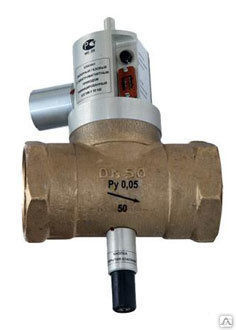

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Устройство и принцип работы клапана соленоидного типа

Типовой соленоидный клапан включает в свой состав:

• корпус, отлитый из прочных и износостойких материалов;
• индуктивную катушку с соленоидом;
• диск или поршень, непосредственно управляющий течением жидкости;
• пружину-демпфер.

Катушка индуктивности, являющаяся основным рабочим элементом электромагнита, помещена в полностью изолированную от внешней среды капсулу и залита эпоксидной смолой. Такая надежная герметизация исключает возможность попадание в неё воды, являющейся хорошим проводником тока.

Принцип работы клапана соленоидного типа основывается на хорошо известном из школьного курса физики электромагнитном эффекте. Согласно ему при появлении э/м напряженности во всех находящихся в зоне её действия металлических деталях за счет индукции наводится поле того же типа. Намагниченные предметы начинают взаимодействовать с исходной полевой структурой, притягиваясь или отталкиваясь от её носителя.

В устройстве рассматриваемого типа исходное воздействие создается электромагнитной катушкой, а вторичное поле «наводится» в соленоиде (в подвижной части системы). При подаче импульса соленоид с закрепленном на нём управляющим штоком перемещается и закрывает/открывает канал с текущей по нему жидкостью (газом).

Как подключить электромагнитный клапан

Перед установкой и подключением электромагнитного клапана важно учесть, что этот механизм очень плохо «переносит» гидравлические удары, нередко случающиеся в трубопроводах с плотными жидкостями. Если его не защитить должным образом – он прослужит совсем недолго

Функцию такой защиты выполняет либо редукционный клапан, позволяющий понизить давление в момент удара, либо резиновые трубки, монтируемы непосредственно перед защищаемым устройством.

Помимо этого, обязательно учитываются следующие важные моменты:

• перед установкой соленоидного клапана проводятся подготовительные работы, сводящиеся к зачистке труб и их разметке;
• место его установки выбирается таким образом, чтобы к нему всегда имелся свободный доступ (на случай замены или ремонта);
• монтаж прибора проводится при полностью отключенном от питающей сети электромагните.

Процесс механической установки и электрического подключения включает в себя следующие этапы, приведённые в последовательности их исполнения:

1. Сначала корпус устройства посредством фланцев с уплотнительными прокладками устанавливается в разрыв трубопровода.
2. Затем переходят к подключению электрической части, представленной магнитной катушкой с тремя контактами.
3. К двум из них подключается + и – постоянного напряжения 24 В, либо фаза и ноль для соленоидов на 220 В, а третий контакт – заземляющий.

Для подсоединения заземления к корпусу клапана, используется толстый медный проводник, который крепится на сварку к смонтированному защитному контуру.

Смотрите это видео на YouTube

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Устройство и принцип действия силовых трансформаторов

Трансформаторы тока: устройство, принцип действия и типы

Что такое термостат и какой у него принцип работы

Что в итоге

Как видно, относительно простое и доступное решение внедрить магниты в устройство клапанного механизма позволяет заметно улучшить характеристики ДВС. При этом также стоит отметить достаточно низкую себестоимость подобной инновации.
