Изготовление автомобильного подъёмника для гаража своими руками

Подъемник в гараж своими руками: инструкция

Подъемник в гараж своими руками

Этап первый

Для начала вмуруйте в боковые стены помещения стальные уголки таким образом, чтобы капот машины располагался как раз под ними. Затем поставьте на полки уголков сантиметровую плиту и закрепите ее восемью болтами марки «M8». С самими уголками она соединяться не будет, благодаря чему в будущем вы сможете менять ее расположение над автомобильным двигателем.

Этап второй

На плите зафиксируйте червячный редуктор. Затем возьмите шпонку, наденьте ее на приводной вал, зафиксируйте. Далее проделайте в плитке отверстие ø2 см для цепи, после чего пропустите цепь сквозь готовое отверстие и сомкните ее в кольцо.

Этап четвертый

Проделайте в плите еще два отверстия ø3 см, пропустите через них цепь, накинув на меньшую шпонку. Вторая цепь должна заканчиваться стальным крюком, способным выдержать вес двигателя.

Особенности эксплуатации такого подъемника

Эксплуатация червячной конструкции должна происходить следующим образом. Открутите все болты, крепящие двигатель к раме, подведите под него петли, сделанные из пятимиллиметрово го стального троса, затем набросьте на крюк концы этих петель. После этого перебирайте окольцованную цепь таким образом, чтобы заставить вращаться приводной вал конструкции.

От приводного вала созданное вами вращение передастся на грузовой, что приведет к натягиванию тросов

Начинайте подъем двигателя, но медленно и с предельной осторожностью. Когда двигатель целиком выйдет за пределы капота автомобиля, прекратите подъем – груз при этом будет надежно удерживаться редуктором

Отгоните машину вглубь помещения примерно на один метр, чтобы освободить место для столика.

Обратите внимание! Используйте для этого прочный столик, который бы выдерживал большие нагрузки. Желательно, чтобы он был на колесиках для более удобного его передвижения в любом направлении

Если автомобиль слишком большой

Иногда приходится ремонтировать двигатели не только легковых автомобилей. В таком случае вам потребуется минимум два помощника – они будут оттягивать двигатель, висящий на тросах, к столику, который вы заранее должны придвинуть к бамперу машины. Вы же при этом посредством цепи будете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такой ситуацией, вы, вероятно, начнете подумывать о модернизации своей конструкции. Как вариант можете снабдить стальную плиту колесиками, которые позволят оттягивать ее к боковой стене, чтобы там опустить демонтированный двигатель на стол. Более того, вы можете пойти дальше и оборудовать подъемник электрическим мотором с понижающим редуктором. А это уже, как говорится, совсем другая история.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

https://www.youtube.com/watch?v=dwdvtu8IaH4

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Виды подъемных устройств

Сегодня производители предлагают широкий ассортимент подъемного оборудования для гаражей и автосервисов.

В зависимости от способа установки приспособления для обслуживания транспортных средств могут быть стационарными, передвижными или переносными.

• Выпускаются напольные и ямные подъемники.
• По типу привода агрегаты классифицируются на несколько категорий: механические, пневмогидравлические, гидравлические.

Для тех, кто хочет иметь в гараже оборудование, работающее плавно и тихо, следует обратить внимание на модели с электрогидравлическим приводом. Их монтаж не намного сложнее аналогов, но эксплуатация гораздо приятнее

К тому же заметно повышается скорость проведения работ.

В зависимости от типа стоек существует несколько видов подъемников.

Одностоечные агрегаты

Основной частью конструкции такого устройства является одна-единственная несущая стойка, которая оснащена мощными кронштейнами для подъема груза. Для его установки не требуется большое пространство. В некоторых случаях это является определяющим фактором для приобретения.

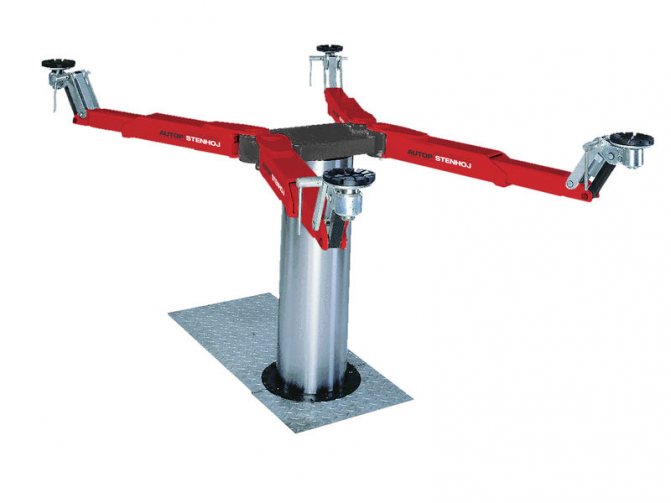

Одностоечная модель подъемника

Подъемники могут быть мобильными или фиксироваться стационарно. Обычно они предназначены для подъема техники весом до 2,5 тонн.

Двухстоечные устройства

Такое оборудование передвинуть уже не получится. Оно фиксируется к поверхности пола при помощи анкерных болтов. Две стойки позволяют поднимать для техобслуживания автомобили массой, как правило, до пяти тонн.

Двухстоечная модель с гидравлическим приводом

Четырехстоечные подъемники

Эти агрегаты представляют собой платформу, закрепленную на четырех несущих стойках. Они предназначены для подъема любой техники, даже тяжелой.

Модель подъемника на четырех стойках Цена на такую технику — самая высокая, однако ее надежность — также на высшем уровне.

Ножничное оборудование

Подъемники имеют как механические шарниры, так и гидроцилиндры, которые предназначены для подъема и опускания платформы.

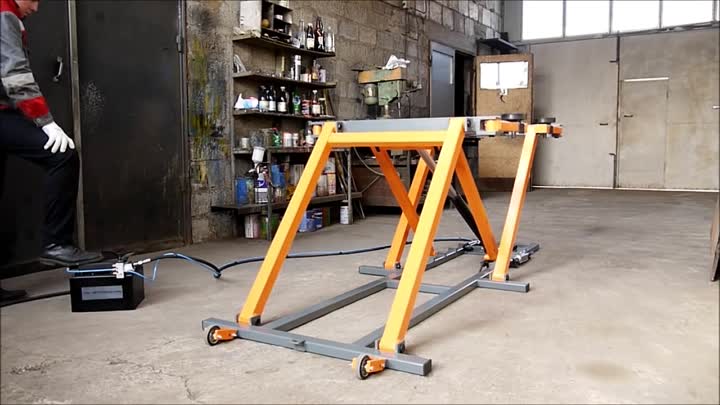

Ножничное подъемное устройство

Чаще всего такие модели встраивают в пол. Ножничные подъемники характеризуются надежностью, а их работа — бесшумностью.

Плунжерный

Такая гидравлическая конструкция оснащена плунжерными цилиндрами, которые могут заглубляться в основание или находиться на поверхности.

Модель подъемника плунжерного типа

• Плунжерные подъемники отлично экономят место в гараже (в сложенном состоянии) и обеспечивают доступ к автомобилю со всех сторон. Количество плунжеров может быть различным — от одного до четырех. При работе многоплунжерной техники используются синхронизационные схемы.
• Для личного использования обычно приобретаются одно- или двухстоечные агрегаты, чаще всего электромеханического типа. Характеристик такого оборудования вполне достаточно для ремонта легковых транспортных средств. Оно не отличается сложностью в обслуживании, а для установки достаточно небольшого гаражного бокса с высотой потолка 3 м.
• Агрегаты более высокой категории обычно устанавливаются на станциях технического обслуживания.

Модель большой грузоподъемности для станций техобслуживания

Интересным вариантом для частного гаража, отличающимся простотой устройства и доступной стоимостью, является мобильный подъемник-автолифт. Такие модели приспособлены для работы с большинством видов легкового автотранспорта и даже микроавтобусов. Это устройство относится к механическому типу. Оно приводится в работу дрелью или перфоратором.

Автолифт для подъема автомобилей

Подобное приспособление для подъема автотехники очень удобно и не занимает много места при хранении. Требований к габаритам гаража при размещении такого оборудования нет никаких, в том числе и к высоте потолков. Чтобы установить подъемник под днищем автомобиля и поднять его, требуется пара минут.

Конечно, сфера применения подобного устройства достаточно ограничена. С его помощью можно выполнить лишь часть работ по техническому обслуживанию железного коня.

Разновидности подъемников, их стоимость

Винтовая электромеханическая система, изготовленная в Китае, обойдется от ста до ста двадцати тысяч рублей. Самостоятельная сборка такого аналога потребует расходов на двигатель, винты, редуктор и силовой каркас, что в сумме составить ничуть не меньше.От самостоятельно собранного опрокидывателя эффект возможен в том случае, если мы создаем довольно простую конструкцию из тех материалов, которые уже давно лежат без применения. Нам остается только разработать чертежи, по которым и будет выполняться сборка.

Подъемные устройства разделяются на следующие виды:

• вилочный винтовой;
• ножничный;
• опрокидыватель;
• платформенный;
• плунжерный.

Для простых автолюбителей, имеющих стандартных размеров гаражи, такие системы малоинтересны. Они слишком объемные, занимают много свободного места:

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

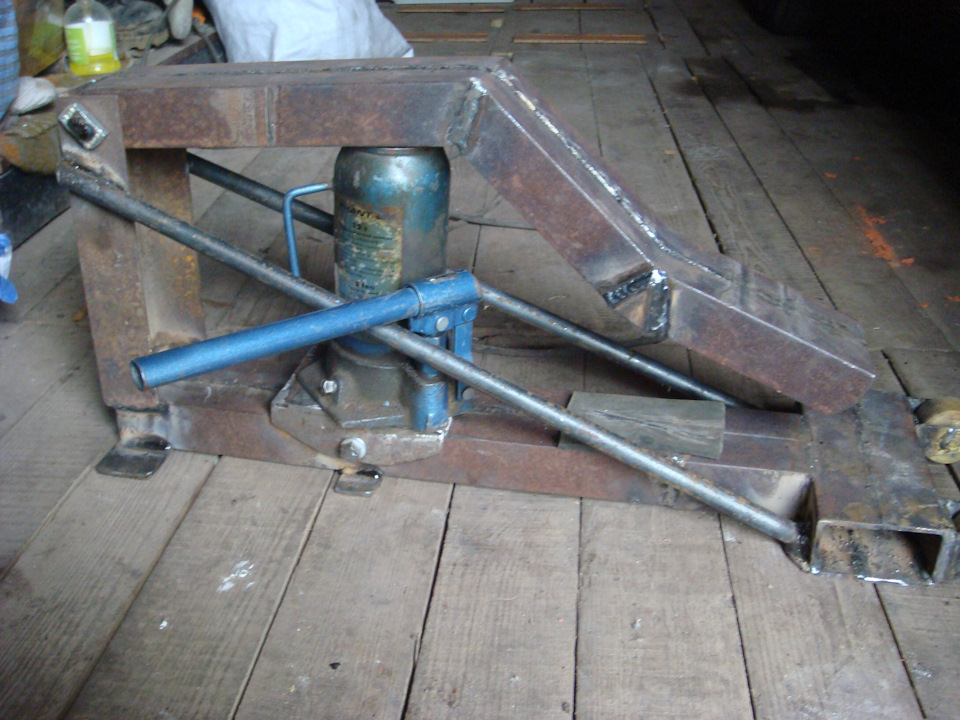

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

• вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
• стопорное устройство оказалось неправильной конструкции;
• стопорное устройство не выдержало нагрузки;
• опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

• магазинах, торгующих комплектующими для специальной техники;
• предприятиях, имеющих на балансе старую строительную технику;
• предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
• пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Типы автоподъёмников

В зависимости от способа установки подъёмники бывают:

• стационарными;
• передвижными (мобильными);
• переносными.

От вида механизма для подъёма они делятся на следующие типы:

• механические;
• пневмогидравлические;
• гидравлические.

По типу привода:

• ручные;
• электрические;
• работающие от двигателя автомобиля.

Рассмотрим основные типы автомобильных подъёмников:

1. Одностоечный. Основой для него служит 1 несущая стойка. Главный положительный фактор от использования такого устройства — относительно маленькая площадь, которую оно занимает. Может быть закреплён стационарно или быть передвижным. Стационарные обладают способностью поднять груз до 2,5 тонн, а передвижные — до 0,25 тонн. Транспортное средство поднимается за счёт 2 кронштейнов, расположенных с одной стороны.
2. Двухстоечный. Бывает только стационарным и крепится к полу при помощи анкерных болтов. Служит для поднятия авто на необходимый уровень по высоте для ремонта и техобслуживания. Состоит из 2 стоек с кронштейнами, позволяющими брать для подъёма груз до 5 тонн и выше.
3. Четырёхстоечный. Содержит 4 стойки, к которым крепят платформу. Работа происходит за счёт гидравлики. Платформы могут быть разными — с дополнительными микроподьёмниками, гладкими, с передвижными пластинами для колёс сзади. Грузоподъёмность такого подъемника — до 20 тонн. Отлично подходит для тяжёлого транспорта.
4. Ножничные, или параллелограммные. Такая техника позволяет экономить площадь в нерабочем состоянии, когда устанавливается с заглублёнными трапами. Она оснащена гидравлическими приводами, что делает работу бесшумной и более надёжной. Синхронизация сторон ножничного подъёмника происходит за счёт электродвигателя или гидравлики.
5. Плунжерный. Имеет наиболее простую конструкцию. На установленных по вертикали плунжерах гидравлических цилиндров крепят кронштейны. Такой подъёмник может быть 2 видов, в зависимости от установки гидравлических приводов, — наземного или с заглублением ниже уровня пола. Второй вариант хорошо экономит пространство. Данное подъёмное оборудование обеспечивает доступ к машине с любых сторон.

   Знаете ли вы? Наиболее приобретаемыми являются 1- и 2-стоечные автоподъёмники, так как большинство автомастерских специализируются на ремонте и обслуживании легковых автомобилей.

   Бывают 1-, 2-, 4-плунжерные подъёмники, которые соединены синхронизационными схемами для ремонта и техобслуживания крупных по размерам транспортных средств.

6. Ямные домкраты. Используются для частичного подъёма машин для проведения слесарных работ или сход-развала. Могут иметь ручной или пневматический привод. Порой работают вместе с ножничными или четырёхстоечными подъёмниками.

Что необходимо предусмотреть при размещении подъемника

Чтобы была возможность проводить сервисное обслуживание и ремонт автомобиля, зачастую не обойтись без подъемника, использование которого обеспечивает доступ к нижней части транспортного средства. К тому же, если оно поднято над поверхностью пола, можно заметить неисправности, о которых хозяин и не догадывался.

При необходимости наличие подъемника позволяет разместить в помещении еще один автомобиль.

Использование подъемного оборудования для размещения второго автомобиля

• Содержание и сервис автомобиля дорожает ежегодно. К тому же для поездки в специализированные компании необходимо тратить довольно много времени. Самостоятельным обслуживанием железного коня целесообразно заниматься тем, кто имеет определенную квалификацию и опыт.
• Определенный набор инструментов обычно есть в арсенале каждого автолюбителя. Но при наличии знаний для проведения более сложных ремонтных работ приобретение подъемного оборудования для гаража станет отличным решением проблемы.

Техническое обслуживание автомобиля

Главное требование, которое необходимо предусмотреть при размещении в гараже техники для подъема машины — обеспечение безопасности при проведении работ. Неправильная установка или плохое качество оборудования чреваты риском получения травм. К тому же и сам автомобиль может получить повреждения.

Падение автомашины с подъемного агрегата

Запас по несущей способности и наличие стопорных приспособлений в значительной степени влияют на безопасность эксплуатации техники.

Стопор автоподъемника

Необходимо приобретать продукцию только проверенных производителей с заводской гарантией. При этом конструкция подъемника должна выдерживать вес транспортного средства, даже с приличным запасом

Также важно проводить периодический осмотр агрегата (рекомендации по обслуживанию обычно содержит инструкция производителя).
Основание в гараже должно быть прочным. Лучше всего, если это будет бетонная площадка толщиной не менее 100 мм (с обязательным армированием)

В противном случае подъемник с автомобилем разрушит фундамент, его придется демонтировать и делать новую стяжку.

Устройство фундамента под автоподъемник

Высота помещения также имеет значение при выборе модели подъемного устройства. Некоторые виды оборудования не смогут функционировать в гаражах с низкими потолками.

Ограничение по высоте подъема

На какие технические характеристики следует обращать внимание при подборе агрегата:

1. Грузоподъемность.
2. Скорость подъема машины.
3. Габариты, вес, конфигурацию.

Самое главное — подъемник должен быть прочным, удобным, надежным и долговечным. Требования к подъемному оборудованию, устанавливаемому в гаражах, сформулированы в ГОСТ 31489*2012.

Автолифт 3000 как сделать самому чертежи

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства.

Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля.

Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции

Наибольшее распространение получили:

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками.

Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении.

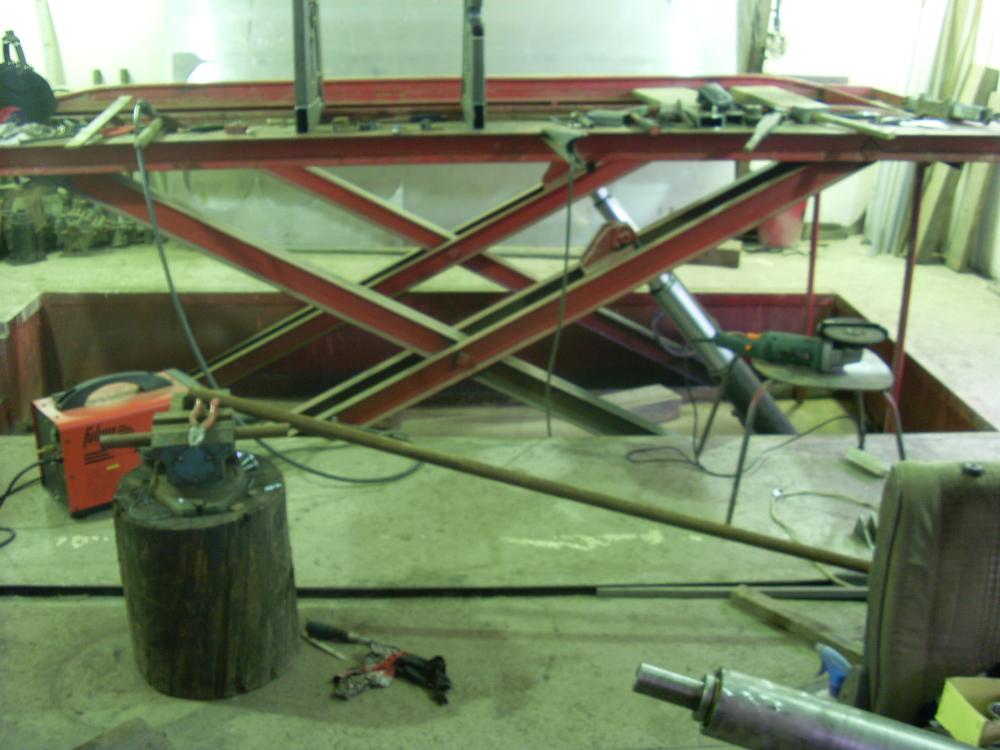

Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку.

Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

• одностоечными и двустоечными;
• гидравлическими;
• реечными;
• пневматическими;
• винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Читать также: Как сделать барабанный шлифовальный станок своими руками

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

• на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
• на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается
