Как сделать слесарный верстак своими руками

Размер слесарного верстака

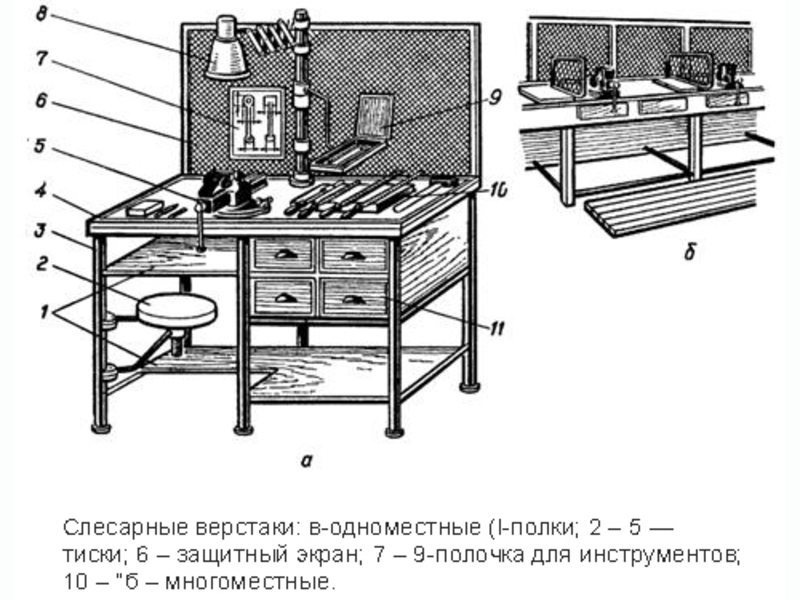

В зависимости от размера и количества рабочих мест слесарные верстаки бывают:

• одноместные, шириной 70-80 см и длиной 1,2-1,5 м. Хорошо подходят для гаража и небольшого производства, используются даже во многих крупных цехах, так как позволяют организовать полностью изолированные рабочие места, чтобы рабочий процесс одного мастера не влиял на деятельность другого;

• многоместные, шириной до 80 см и длиной до 3,5 м. Удобно ставить в больших цехах для более продуманной организации пространства. Минус заключается в том, что если мастера делают работу разного рода, то они могут сильно мешать друг другу. Например, если один мастер за своей частью верстака что-то пилит, то это может влиять на другого мастера, который в этот момент проводит работы по разметке. Потому даже на крупных производствах часто отказываются от идеи многоместных станков.

При выборе слесарного верстака важно учитывать и его высоту. Оптимальной высоты не существует – все зависит от роста мастера

Правильным будет верстак, если мастер, кладя локоть на параллельные тоски, пальцами упирается себе в подбородок. Если речь идет о стуловых тисках, то рука должна упираться в подбородок, когда пальцы сомкнуты в кулак. Высота верстаков колеблется от 92 до 112 см. Если вы берете верстак себе в гараж, и знаете, что за ним будете работать только вы, или кто-то такого же роста, как вы, то можно смело останавливаться на изделии с нерегулируемой высотой.

Когда речь идет о производственном цехе, т.е

предполагается, что за одним рабочим местом могут быть разные мастера, имеет смысл обратить внимание на верстаки с регулируемой высотой. Специальная конструкция ножек позволяет регулировать высоту столешницы в пределах 5-25 см

Это удобнее, чем организовывать настил около верстака, чтобы мастеру низкого роста было удобно за верстаком.

Не забывайте о том, что существуют одноместные передвижные верстаки, которые позволяют организовать мобильное рабочее место, а в некоторых случаях это бесценная возможность.

Виды слесарных верстаков

Слесарные верстаки различаются по нескольким параметрам. Для классификации используются следующие характеристики:

• количество рабочих мест;
• наличие мест для хранения;
• материал изготовления столешницы;
• способ установки.

При выборе оборудования нужно также обращать внимание на габариты и массу

Наличие мест для хранения

Еще одним критерием для классификации выступает количество тумб в конструкции. Производители предлагают следующие виды верстаков:

• бестумбовые;
• однотумбовые;
• двухтумбовые;

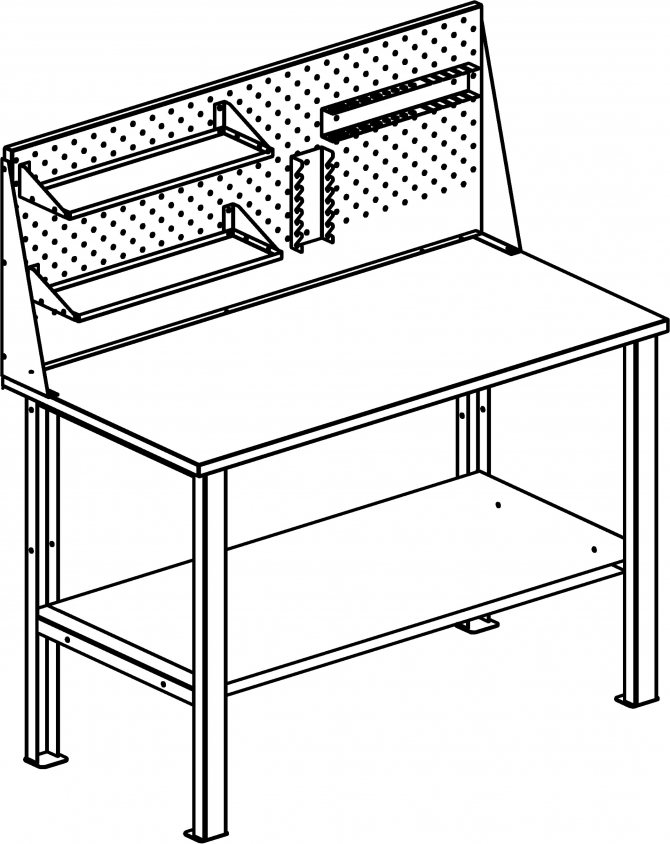

Первый тип представлен простой столешницей на металлических стойках. В них не предусмотрены места для хранения инструмента или заготовок. Но такие изделия обладают небольшим весом, их можно перемещать, поэтому они используются в домашних мастерских или гараже. В качестве дополнительных мест для размещения инструмента можно использовать защитный экран, на который навешивается все необходимое для работы.

В однотумбовых конструкциях есть одно место для хранения инструмента, расположенное с края стола. Это могут быть выдвигающиеся ящики либо шкафчик с распашными дверцами. Оставшееся свободное место под столешницей используется для организации полок. Компактные размеры позволяют устанавливать однотумбовые верстаки в небольших помещениях.

Третий вид верстаков укомплектован двумя тумбами по бокам столешницы. Места хранения оборудуются выдвижными ящиками, в которых можно размещать большое количество инструмента или крепежа.

Ящики в тумбочках должны полностью выдвигаться, чтобы обеспечить доступ к деталям и инструментам. Прочные направляющие позволят максимально загружать места хранения.

Материал изготовления столешницы

Виды слесарного верстака различаются по материалу изготовления столешниц, которые могут быть:

• деревянными;
• обшитыми металлом.

В первом случае столешницы выполняются из прочных пород дерева или МДФ большой толщины. Они применимы при выполнении несложных слесарных работ. Поверхность покрывается металлическим листом с оцинковкой, которая предотвращает повреждения столешницы агрессивными веществами.

Конструкции со столешницей из металла считаются наиболее прочными и устойчивыми. Верстак с обшитой металлом столешницей имеет большой вес, поэтому не смещается под большими нагрузками, однако стоит дороже.

Способ установки

По способу монтажа верстаки бывают:

• стационарные;
• передвижные.

Стационарные устанавливаются на постоянное место с помощью креплений. Оборудование используют в промышленном производстве. Это полномасштабная конструкция с местами для хранения и защитным экраном.

Передвижные модели появились недавно. Они представляют собой небольшие, но прочные верстаки с ящиками, снабженные колесиками. В некоторых изделиях предусмотрен перфорированный экран для защиты. Оборудование легко перемещается не только по мастерской, но и вне помещения.

Виды верстаков и оснащение

Производимые сегодня слесарные верстаки можно разделить на несколько групп в зависимости от типа конструкции, оснащенности и объему места для хранения инструмента:

• Бестумбовый. Представляет собой довольно простую конструкцию, состоящую из усиленного стола, а иногда еще и плюс полка. Поскольку нет места для хранения инструмента и других принадлежностей, то мастеру потребуются настенные полки, шкафы или инструментальные тележки. Отличный вариант для гаража или небольшой домашней мастерской.
• Однотумбовый. Комплектуется одним отделением для хранения принадлежностей. На рынке представлен в нескольких вариантах. Место для хранения инвентаря может представлять собой тумбочку с полками и дверцей, отсек с выдвижными ящиками или комбинированное решение. Иногда под тумбой имеется большое пространство без полок и ящиков. Его можно использовать для открытого хранения.

• Двухтумбовый. Модель сконструирована таким образом, что имеет два места хранения, расположенных под столешницей. Они делаются в виде распашных или выдвижные отсеков.
• Трехтумбовый. Наиболее вместительные и многофункциональные модели, где почти все свободное пространство разделено на зоны для хранения оснастки. Рассчитан на рабочие места, где требуется большое количество инструмента и дополнительного оборудования для выполнения текущих задач.

Существуют требования, которые предъявляются к выдвижным ящикам:

• он должен выниматься из ниши на все длину, но при этом не выпадать из нее;
• удерживаться ящик должен на усиленных направляющих, которые легко выдерживают нагрузку от ручного инструмента или увесистой оснастки;
• внутренняя часть выдвижного ящика должна комплектоваться органайзерами для удобства хранения мелких вещей.

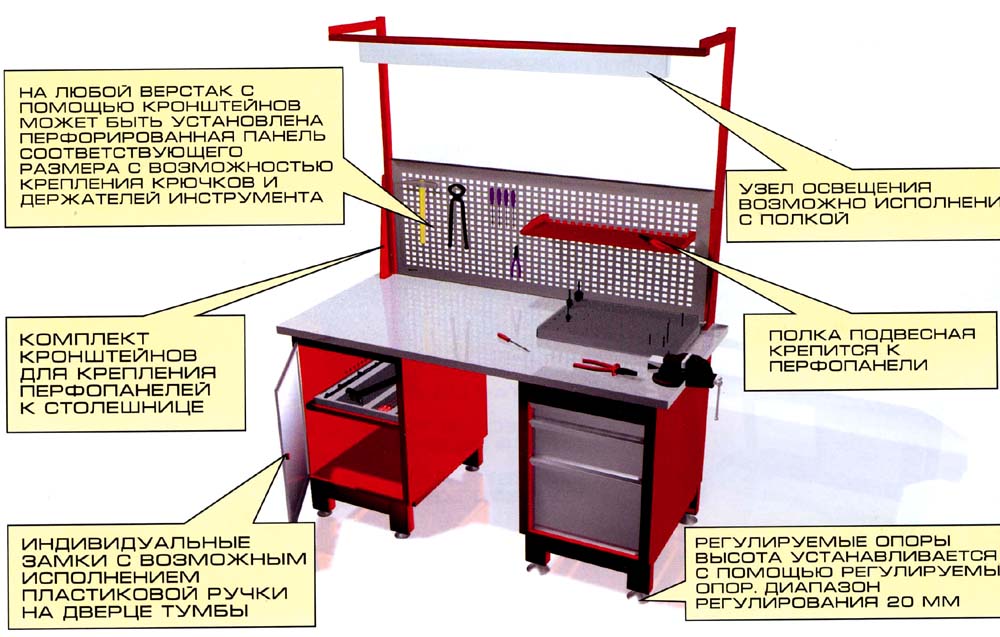

Важным элементом профессионально укомплектованного верстака является перфорированный экран. Отверстия дают возможность зафиксировать оснастку или инструмент самыми простыми приспособлениями: хомутами, крючками и разного рода держателями.

Пошаговое строительство деревянного верстака

Оптимальный вариант для самостоятельной работы – это изготовление деревянного рабочего места. Древесина более удобна в практическом плане, не требует особых навыков и умений от мастера.

Весь процесс строительства можно разделить на несколько последовательных этапов:

• Подготовка чертежа, выбор модели. Любой мастер, при наличии определенного опыта и умений, может построить слесарный или столярный верстак своими руками.
• Обработка деталей.
• Сборка конструкции и монтаж рабочего инструментария.

Для работы необходимо подготовить следующий набор материалов и инструментов:

1. Лобзик.
2. Шуруповёрт.
3. Набор саморезов и металлических уголков для крепления.
4. Фурнитура для откидывающихся дверок, дверей-купе, монтирования полок, крючки.
5. Наборы специализированного инструментария (тиски или струбцины, автоматическая пила, рубанки).
6. Составы для проведения пропитки поверхностей.
7. Растворы для декоративной обработки деталей (акриловый лак, морилка, краска).
8. Чертежи столярного верстака, которые сегодня находятся в свободном доступе.

Верстак для гаража: его предназначение и виды

Первоначально верстак использовался исключительно при обработке дерева, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический.

Простейшая конструкция верстака выглядит так:

• несущая рама на ножках;
• толстая столешница, с мощной поверхностью;
• дополнительная полка под столешницей для хранения инструментов и приспособлений;
• полки или выдвижные ящики, увеличивающие площади хранения.

Интересно: Сейчас популярна компьютерная игра Minecraft, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины от А до Я, в любой модификации.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:

• плотницкий;
• столярный;
• слесарный;
• универсальный.

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

• одноместные;
• двухместные;
• многоместные.

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

• складной;
• передвижной (на колёсиках);
• верстак откидной пристенный;
• верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

• деревянные (из прочных пород дерева);
• металлические (сварные конструкции);
• комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Важно: Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке. Как выглядит самодельный верстак для гаража смотрите видео:

Как выглядит самодельный верстак для гаража смотрите видео:

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака

Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет»

Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Это интересно: Встроенный шкаф в спальню с распашными дверями

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака для гаража должна составлять около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол

Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь

Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

• Особенности конструкции
• Этап проектирования
• Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

• Уголок металлический 20х20 мм.
• Доска толщиной 50 мм.
• Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

• Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
• Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
• На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
• Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
• Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
• Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
• Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
• Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
• Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
• Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

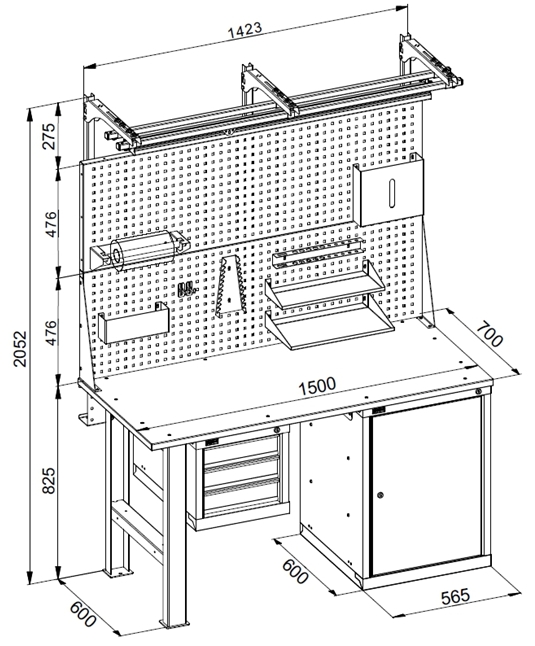

Размеры верстака

Стандартным размером одноместного верстака считается ширина 80 см, а длина 150. Это оптимальные габариты рабочей поверхности для одного специалиста. Длина многоместных верстаков может быть разной и достигать 3,5 метров. Такое решение используется, когда необходимо объединить усилия двух и более специалистов, которые совместно будут работать над одной задачей.

В идеале высота стола подбирается по росту мастера. Если же говорить о статистических данных, то средний рост работника составляет примерно 170-180 см. Для него считается оптимальным расположение стола на уровне 70-90 см от основания. Главное, чтобы специалисту не пришлось нагибаться и сутулиться во время рабочего процесса.

В случае индивидуального подбора наилучшим вариантом считается расположение столешницы на высоте ладони стоящего работника. При этом его руки должны быть прямыми опущенными вниз, а сама ладонь расположена горизонтально. Как показывает статистика стандарт высоты верстака составляет 75-80 сантиметров. В настоящие дни на рынке представлены модели столов с регулируемыми ножками. Выдвижные опоры позволяют выбрать оптимальную высоту рабочего места. Диапазон регулировок составляет 5-25 сантиметров.

Отдельное место занимают передвижные конструкции. К ножкам таких моделей прикреплены колесика с механизмами фиксации в неподвижном положении. Рабочее место слесаря можно организовать в наиболее удобном месте. Это хорошее решение для больших производственных площадок, где желательно выполнить работы по месту или нет возможности перемещать детали в стационарную мастерскую.
