Подробно о том, что нужно проверять на слесарных тисках

Разновидности слесарных тисков

В целом все тиски можно разделить на две группы:

1. Поворотные. Их механизм устроен так, что обрабатываемую деталь можно повернуть в нужную сторону, не вынимая из зажима тисков. Такие модели наиболее часто используются на станках при сверлении деталей. Поворотные тиски часто содержат наковальню, за счёт которой возрастает их прочность и расширяется круг выполняемых действий. Наковальня имеет разную длину и ширину, в зависимости от модели тисков.
2. Неповоротные. В таких тисках обрабатываемая деталь плотно фиксируется зажимом и остаётся в статичном положении в течение всего периода работы.

Более узкая градация разделяет тиски по типу специализации:

• Ручные — компактные тески небольшого размера. Их можно удерживать руками. Применяются такие тиски при работе с деталями небольшого размера. Имеется два вида ручных тисков:
• Оснащённые рычагами. Это небольшие тиски, по форме напоминающие плоскогубцы с зажимом. Регулируя фиксатор, состоящий из двух рычагов, можно устанавливать ширину зазора для удерживаемой между губками детали.

Оснащены губками, которые сходятся между собой за счёт вращения рукоятки. В основании таких щипцов имеется специальная присоска, с помощью которой тиски легко фиксируются на гладкой поверхности и остаются в неподвижном положении во время обработки детали или заготовки.

Если предстоит работа с хрупкими малогабаритными деталями, лучше приобрести тески, пластины которых будут покрыты мягким материалом, что предохранит заготовку от случайного повреждения при сильном зажиме. Самый лучший вариант таких тисков — это те, у которых имеется наименьший люфт при разведённых губках.

Ручные слесарные тиски могут быть поворотными и неповоротными. Их можно просто ставить на стол, плотно фиксируя к его поверхности, а можно прикрепить сбоку за счёт крепёжного механизма.

• Стуловые. Были так названы благодаря тому, что их крепили на основание, по форме напоминающее стул. Сейчас их устанавливают на металлические верстаки. Такие тиски используются при проведении тяжёлых работ с применением силы: когда нужно согнуть детали, что-то расплющить или расклепать. Особенность стуловых тисков — способ развода губок. Подвижная пластина отодвигается от статичной по дуге. Неподвижная пластина снабжена лапой для более плотной фиксации. Стуловые тиски часто снабжены наковальней. Модели подвижны, их можно поворачивать в нужную сторону.
• Параллельные. Особенность этих тисков в том, что его губки раздвигаются равномерно. Подвижная пластина отодвигается от статичной губки параллельно без скачков. Размер детали, которая будет подвергаться обработке, не влияет на то, какая именно пластина будет её фиксировать.

Конструкция тисков устроена так, что оборудование можно устанавливать на верстак и даже на пол. Параллельные модели тисков могут быть как неповоротными, так и поворотными. Их можно смещать на произвольный относительно основания угол. Такое их качество считается наиболее удобным при использовании.

Модели тисков со свободным ходом обеспечивают надёжную фиксацию обрабатываемой детали. Регулирование зазора между губками осуществляется за счёт поворота ручки-фиксатора. При движении ручки вверх освобождается подвижная пластина. Когда ручка опускается, наоборот, происходит фиксация заготовки. Закрепить её можно, повернув рукоятку в сторону.

Инструмент для разметки

К инструментам для разметки относят чертилки (стержень с заточенным острием из высокопрочной инструментальной стали с закалкой на троостит), циркуль (позволяет вычерчивать окружности и дуги, а также кривые на поверхности заготовок для дальнейшего раскроя). Также к данной категории инструмента относят и кернер. Он служит для получения углублений под просверливание отверстий. Только при помощи кернера можно добиться точного взаимного расположения отверстий. Без разметки сверло постоянно будет уводить в сторону, в результате чего межосевое расстояние, а также расстояние до границ будет нарушено.

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

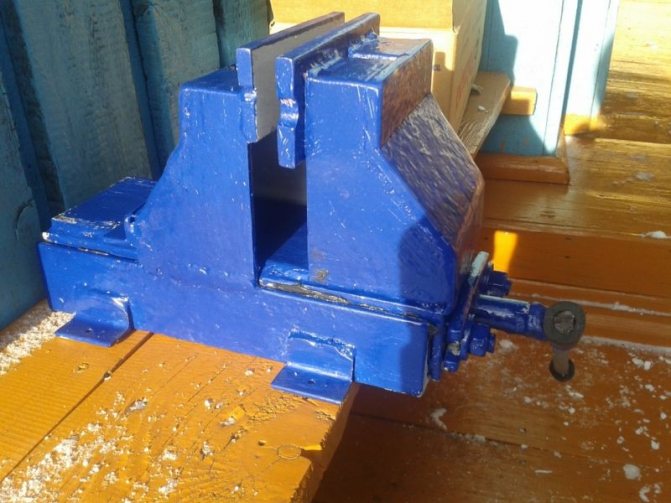

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

• отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
• отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
• ходовая гайка с диаметром резьбы М16;
• ходовой винт с диаметром резьбы М16;
• вороток, за счет которого ходовому винту будет сообщаться вращение;
• передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
• отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
• две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Купить станочные тиски оптом от производителя

Приобрести станочные тиски по выгодной цене можно непосредственно у производителя на официальных сайтах магазинов – это позволит сэкономить денежные средства. Этот способ особенно хорош, если планируется именно оптовая закупка станочных тисков.

Можно обратиться к поставщикам инструмента в строительных магазинах или на сайтах продажи подобного оборудования.

При желании сэкономить можно поискать б/у товар. Больше всего объявлений о продаже б/у станков размещаются на онлайн-досках объявлений

Но тут важно не попасть на некачественное оборудование

Вся продукция должна быть сертифицированной, это станет гарантией надежности и качества изделия.

Значение слова тиски

В частности, если в реалистической литературе мы всегда ощущаем железные тиски обстоятельств, которые в огромном большинстве случаев диктуют героям линию их поведения, то в фантастике эти железные тиски ослабевают, чувствуется раскованность, писатель-фантаст не всегда прилагает особые усилия к тому, чтобы его идея выглядела правдоподобной (конечно, это не исключает необходимости внутренней логики и последовательности в развертывании сюжетной линии).

Происходящее сильно смахивает на бестолковую голливудскую комедюшечку, где здоровенные взрослые дядьки в погонах и аксельбантах должны по велению жестокосердного начальства втискивать свои раздутые на тренажерах телеса в пыточные тиски детских стульчиков, намертво приделанных к школьным столикам.

В закутке у мастера он взял тиски и понесся обратно, только и успел кто-то из слесарей крикнуть: «Таких тисков еще нет, чтобы прищемить тебе хвост!» И все, кто был в кузнице, устроили ему «барабанную дробь», или, говоря понятным языком, стали грохать молотками по горнам и наковальням, вымещая на них свою тревогу.

Если тиски снабжены стопорной пружиной с педалью, то это является большим плюсом, ибо в этом случае даже при максимальной силе воздействия на деталь губки тисков не будут ослабляться.

В этих тисках подвижная губка при вращении винта перемещается, оставаясь параллельной неподвижной губке, отчего тиски и получили название параллельных.

На уроке : Марья Ивановна говорит детям : (МИ) Дети придумайте стишок ,чтобы в нем были слова тиски и молоток!

Стих рокот страшных слов, тиски жути разжались — а надежда вся уже растрачена на откуп от рэкета самых могучих чар — чар страха.

Я зажимаю ее рот своими губами, я мну ее маленькие груди, сдавливаю пальцами твердые пики темных сосков, мой зад подпрыгивает как мячик на ее бедрах, ее лобок каждый раз подается мне навстречу, стенки ее влагалища временами резко сжимаются, превращаясь в тиски — но я вновь прорываюсь в глубь, я готов наполнить этот гостеприимный колодец до краев, я уже делаю это, теплая жидкость выходит из меня толчками, и я все сильнее и сильнее вжимаюсь в ее тело — и она кричит, ее крик ударяет мне в глотку, ее руки безвольно соскальзывают с моей спины, гулко ударяясь об пол она теряет сознание, я, почти не дыша, замираю на ней..

У окна на широком верстаке, где в беспорядке лежали объективы, оптические прицелы и инструменты, были закреплены слесарные тиски, рядом, нацеленный в окно здоровенным телевиком, стоял на штативе фотоаппарат.

Пневматический поворотный инструмент

Основу пневматической конструкции составляет ротационный диск, на котором устанавливаются станочные тиски.

Основу регулирующей конструкции составляет герметичная труба. Один ее конец соединяется с подвижной пластиной в центральной, наружной ее части. Второй присоединяется к насосу — ручному или электрическому.

В случае необходимости увеличения силы зажима, в трубу закачивается воздух. В результате пластина под его давлением движется вперед. При ослаблении усилия происходит стравливание воздуха, который перегоняется во вторую трубку, соединенную с другим насосом, выполняющим противоположную функцию.

Пневматический станок создает значительно большее усилие, чем ручной.

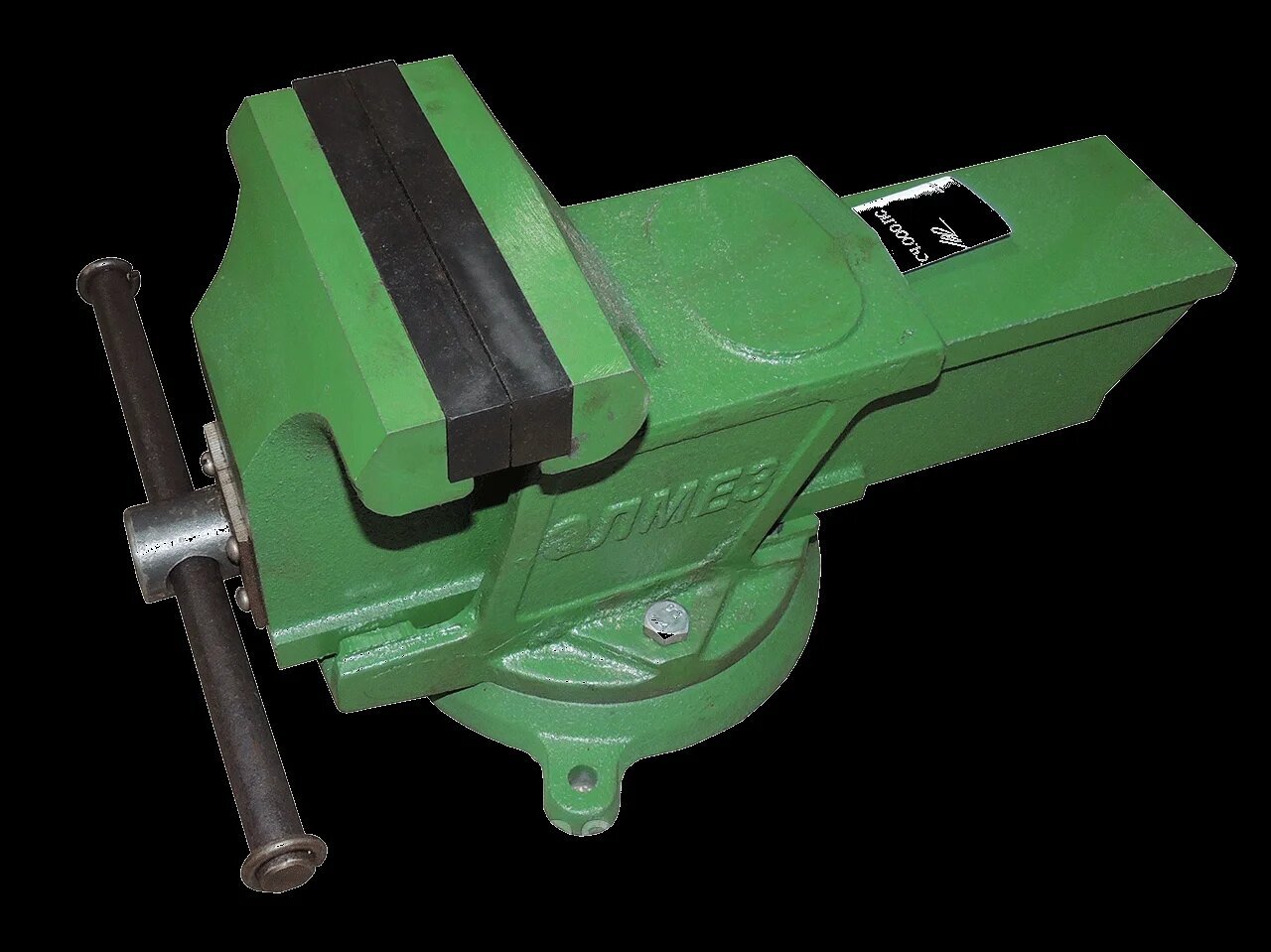

Устройство и назначение настольных слесарных тисков

Прежде всего, о назначении. Задача тисков – надежно закреплять и удерживать деталь или заготовку при ее обработке различными инструментами. В зависимости от того, какие предметы преимущественно необходимо закреплять в тисках и какими инструментами предстоит с ними работать, варьируются конструктивные параметры тисков. Но наиболее универсальные и самые распространенные выглядят так:

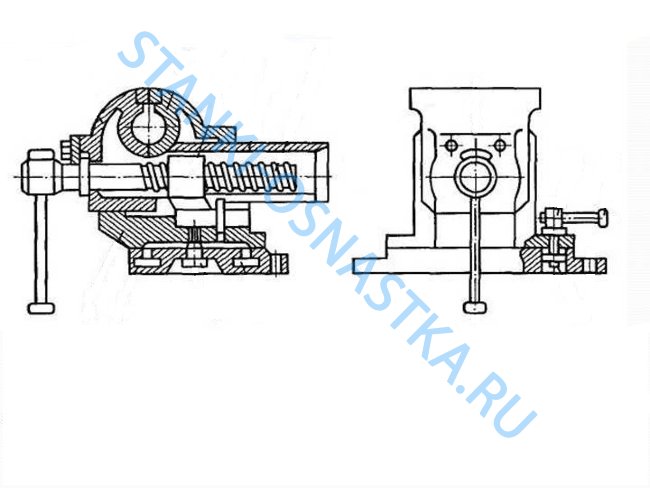

Основу любых тисков составляет винтовая пара. В большинстве случаев винт закрепляется в подвижной части корпуса тисков, а гайка – в неподвижной, которая либо непосредственно, либо через поворотный механизм крепится к слесарному верстаку или специальной подставке, обеспечивающей неподвижность тисков во время любых операций с закрепленной в них деталью.

ГОСТ

Для слесарных тисков с ручным приводом введен ГОСТ 4045-75, который распространяется на модели с шириной губок от 63 до 200 мм.

Согласно техническим условиям, инструмент бывает следующих разновидностей:

• Общего назначения.
• С поворотной губкой.
• С дополнительными губками.

Описанные типы тисков могут быть поворотными и неповоротными, иметь или не иметь ускоренный холостой ход.

Для станочных тисков с ручным или механизированным приводом введен ГОСТ 16518-96.

Согласно этому стандарту, тиски делятся на несколько типов:

• С ручным приводом.
• С пневматическим приводом.
• С гидравлическим приводом.

Все они бывают поворотные или неповоротные.

В свою очередь первый вариант может иметь усиленное крепление и двухсторонний зажим, а модели с пневмо- и гидроприводом в дополнение оборудуются только усиленным креплением.

Станочных тисков для выполнения точных работ по ГОСТу 20746-84 всего 4.

Их цифровые обозначения выглядят, как 7200–0301, 7200-0302, 7200-0303 и 7200-0304 (по возрастанию всех размеров).

В дополнение указывается класс точности буквой:

• Н – нормальный.
• П – повышенный.
• В – высокий.

Меры предосторожности

Не стоит превышать нагрузки, которые может выдержать устройство, в противном случае оно может быстро выйти из строя.

Необходимо закреплять детали исключительно на ровных поверхностях (это важно в целях безопасности и для того, чтобы избежать появления изломов), а также не допускать резких перепадов объемов деталей. Не следует удлинять рукоятку детали, потому что это может привести к значительному увеличению нагрузки на устройство

В некоторых случаях разрушение корпуса может происходить не только по причине повышения нагрузки, но также из-за плохого качества металла, из которого был изготовлен аппарат. В этом случае ремонт может происходить посредством сваривания основы и поврежденной детали в домашних условиях или в сервисном центре. В случаях остальных неисправностей рекомендуется обращаться к производителю в гарантийный срок или самостоятельно заменять детали на аналогичные.

Originally posted 2018-07-04 07:47:24.

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

Станочные приспособления для фрезерования

Все фрезерные приспособления можно разделить на группы:

1. Универсальные, обладающие высокой жесткостью не только самого корпуса, но и зажимных устройств. К ним относятся:

• универсальные делительные головки (используют для поворота при фрезеровании заготовки на необходимый угол);
• оптические делительные головки. Применяют при выполнении особо точных работ, когда требуется поворот заготовки на угол с погрешностью не более 0,25;
• универсальные вращающиеся столы. Являются частью фрезерного станка, применяют при необходимости вращательного движения заготовки в горизонтальной плоскости;
• угловые столы. Служат для установки обрабатываемой заготовки под углом относительно стола фрезерного станка;
• поворотные столы, предназначены для кругового фрезерования через определенные равные промежутки.

Типовые и универсальные фрезерные приспособления, к числу которых относят:

• пневматические и поворотные тиски. Применяют для фрезерования заготовок по контуру;
• пневматические приспособления без усиливающих устройств, в таких приспособлениях заготовку зажимает шток, их применяют при малых силах резания;
• зажимное устройство с механизмом клинового типа. Самое распространенное типовое приспособление, основным преимуществом которого является постоянно действующая зажимная сила и высокая жесткость конструкции, что является необходимой составляющей для установки заготовки по необработанным поверхностям;
• многоместные с пневмоприводом. Применяют для фрезерования торцов цилиндрических деталей.

Из каких элементов они состоят?

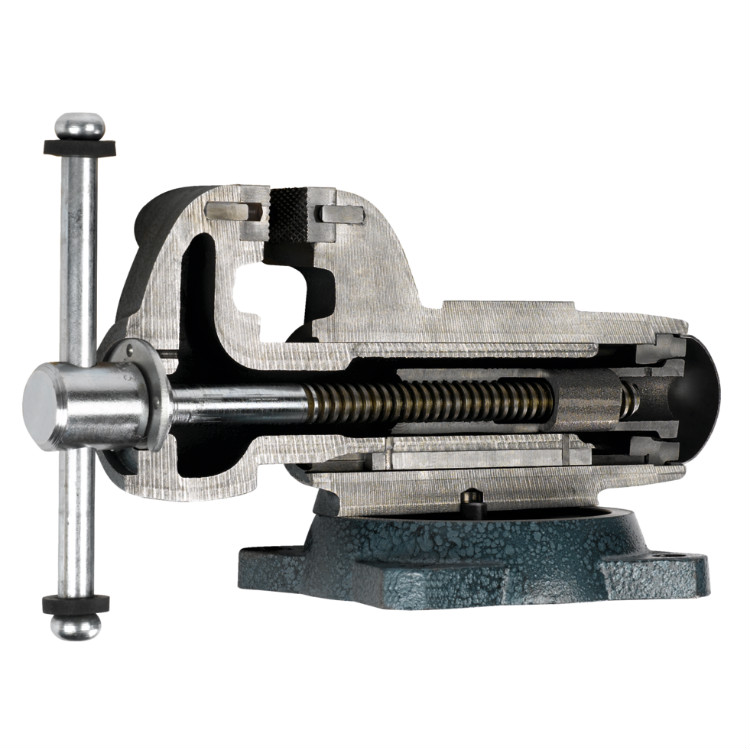

Существуют разные модели данного инструмента, они отличаются друг от друга своей модификацией. Если посмотреть устройство слесарных тисков в разрезе, то можно обнаружить несколько схожих элементов. К ним относятся:

1. Устойчивое основание тисков.
2. Устройство подвижной части слесарных тисков, которое включает в себя подвижную, а также неподвижную губку. Последняя оснащена наковальней.
3. Щечки, которые легко меняются. Они помогают прочно зафиксировать заготовки.
4. Винт зажимной. Используется для фиксации предмета.
5. Поворотная ручка.

В устройство слесарных тисков может входить пневматический привод. Но эти модели весьма дорогие и не используются дома.

Неисправности и ремонт тисков

Чаще изнашиваются функциональные части инструмента или корпус.

Разрушение корпуса

Происходит из-за превышения нагрузок или слабости металла. Отламываются куски в моделях, изготовленных с использованием чугунных элементов. Ремонт предполагает сваривание поврежденного элемента и основы. Выполняется в сервисе или домашних условиях.

Чаще используются никелевые или железо-никелевые электроды. Сварку корпусов тисковых гаек выполняют газопорошковым методом.

Износ винта

Вынимается шток и гайка с трапециевидной резьбой, после чего заменяется аналогом.

За неимением аналога вытачивается самостоятельно с помощью токарного инструмента:

1. В качестве альтернативы подходящая деталь обтачивается с использованием сверлильного станка или ножовки, болгарки с отрезным кругом.
2. От штока отрезается резьбовая часть.
3. В остатке штока сверлятся по оси симметрии отверстия.
4. Детали совмещаются с помощью штифта, а затем свариваются.

Износ стопорного штифта

Признак неисправности – вал выкручивается, хотя деталь остается зажатой и не вынимается. Ремонт трудоемок, требует полного разбора инструмента и вытачивания нового штифта. Основную проблему при замене готовит сборка. От ее корректности зависит работоспособность тисков:

1. На очищенное основание надвигаются главные губы как можно глубже к бортику корпуса (обычно он расположен слева).
2. Устанавливаются и крепятся по очереди планки, затем для их жесткой фиксации потребуется немного сдвинуть губы в обратную сторону.
3. Внутрь вставляется винтовой зажим и сам ходовой винт, после чего конструкция фиксируется гайкой.
4. Монтируется новый штифт, предварительно смазанный литолом.
5. Устанавливается защитный кожух и крепится с помощью винтов.
6. Инструмент прикручивается к основанию.

Перечисленные неисправности невозможно починить без подручного оборудования или аналогичных деталей. Если их нет, инструмент потребует сервисного ремонта.

Интернет-аукцион Старина

Интернет-аукцион Старина

Все с рубля!

• Зачем регистрироваться?
• Как покупать?
• Как продавать?
• Частые вопросы

Корзина

Продать

Регистрация
Недавние

• Лоты

Разделы
Поиски
Избранные

• Лоты

Разделы
Поиски

• Недавние
• Лоты
• Разделы
• Поиски

Избранные

Лоты
Разделы
Поиски
Покупаю
Торгуюсь сейчас
Я купил
Не купил
Подписка на новые лоты
Запросы лотов у продавцов
Предложения продавцов
Продаю
Сделки
Завершенные торги
Пополнить счет
Спрос
Настройки продавца
Мой магазин
Активация
Настройка

Торгуюсь сейчас
Я купил
Подписка на новые лоты
Запросы лотов у продавцов
Предложения продавцов
Продаю
Продать
В продаже
Сделки
Завершенные торги
Пополнить счет
Спрос
Настройки продавца

Добро пожаловать на интернет-аукцион Старина Используйте тематические разделы слева, строку поиска сверху или метки справа для поиска лотов. Хотите узнать больше? Как работает аукцион? Зачем регистрироваться? Как покупать? Как продавать? Рекомендованные лоты: (показать все) 150 р СССР БЗ малый лист проект Венера- Галлей 1500 р Старинная пластинка Сирена Гранд Р. Пожар Московский Косаткин Солнце всходит и… хор Варшавского 140 р Тракторист-Машинист 1 класс тяжелый -УНЦ неврученка 1976 года. цена за 1 шт.030219-96 80 р 1969 год. 52-я годовщина Великой Октябрьской социалистической революции! Блок Квартблок! 4500 р Маленькая балерина Машенька фигурка фафоровая ЛФЗ 12 р Открытка почтовая не стандартная Китай — магазины 69 р Киплинг Р. Откуда взялись броненосцы. Сказка. Худ. Н. Чарушин. М. Малыш. 1989г. (Б3683) 30 р Зарубин. Открытка.Подписана. С праздником! 8марта. Заяц. Букет. Цветы. 100 р Значок Вологодская роспись Отличный из коллекции № А/2 59 р 2012 Гвинея Персоналии Пол Маккартни СОСТОЯНИЕ ИДЕАЛЬНОЕ 750 р 1946 СССР, Разновидность сдвиг рамки, абкляч, 25 лет первой марке СССР, состояние гаш. 300 р РОССИЯ 2020 С НОВЫМ ГОДОМ 1 МАЛЫЙ ЛИСТ (БЛОК ИЗ 4 МАРОК) В ПАПКЕ КУПИТЬ! (6) 60.00 р. 01 минута 100.00 р. 01 минута 110.00 р. 01 минута 250.00 р. 01 минута 300.00 р. 02 минуты 3.00$ 02 минуты 9.00 р. 02 минуты Смотреть дальше → Вход: Для Вас и Вашего сайта: • Аукцион на Вашем сайте! • Открой свой магазин • Партнерская программа Частые вопросы и служба поддержки Правила пользования | Продать | Регистрация | Открой свой аукцион | Партнерская программа | Профайл | Помощь Все права защищены 1999 — 2020 года. Старина

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые тиски

Предназначены для фиксации заготовок под прямым углом.

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки. При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ подойдут деревянные тиски.

Для изготовления понадобятся:

• лист фанеры 10-12 мм;
• две гладкие шпильки для направляющих;
• шпилька с резьбой для воротка;
• мебельная упорная гайка;
• шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Примеряем заготовки на станине.

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

• опору со всеми стационарными деталями;
• подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
• кулисы, перемещающие деталь в процессе обработки;
• винт ходовой;
• ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Какие существуют виды механизмов?

Чтобы понять устройство слесарных тисков, необходимо выяснить, какие существуют разновидности оборудования. Специалисты в этой области выделяют следующие типы:

1. Ручные слесарные тиски представляют собой миниатюрный инструмент. Его часто используют в домашнем хозяйстве, когда человеку нужно выполнить простое действие. Например, сделать заготовку, если он часто меняет угол при сверлении.
2. Настольные стуловые тиски отличаются от других видов своим строением и креплением. Данный инструмент необходимо установить на краю верстака. Они отличаются от других моделей своим механизмом по раздвижению губок. Движущаяся пластина имеет необычную траекторию. Она не двигается по прямой, а постепенно отделяется по дуге. При таком строении инструмента у человека появляется возможность попробовать поработать со сложными фигурами. В таком случае получится не очень сильная фиксация элемента. По общепринятым нормам раскрытие может быть от 125 до 250 миллиметров.
3. Параллельные слесарные тиски относятся к разряду станочных. Рассмотрим информацию об устройстве слесарных тисков. Их разделяют на неповоротные и поворотные. Бывают модели со свободным ходом. Если тиски проходят модернизацию, на них ставится специальная отметка – ТСМ. Данный вид имеет преимущества перед другими моделями. Они могут быть установлены как на поверхности верстака, так и на полу. Крепления этого типа легко монтируются на поверхности, имеют простой механизм.

Основные виды тисков

В зависимости от назначения и конструктивных особенностей тиски подразделяются на:

• Слесарные — предназначены для крепления заготовок при проведении обработки ручными инструментами.
• Трубные. Применяются для резки и обработки труб и деталей круглого сечения. Отличаются специальной, полукруглой формой губок для увеличения площади соприкосновения с деталью.
• Станочные. Устройства повышенной точности предназначенные для крепления заготовок при обработке на металлорежущих станках.
• Столярные. Предназначены для работы с деревянными и пластиковыми заготовками.
• Ручные. Компактный инструмент не требующий фиксации к верстаку. Предназначен для крепления небольших заготовок.

Рассмотрим станочные и основные типы слесарных тисков как наиболее часто используемых в современной металлообработке.
