Ремонт редукторов болгарок своими руками: макита, интерскол, бош и других брендов; сломался, сильно греется, шумит/гремит и прочие поломки, чем смазывать

Предлагаемый ассортимент

Теперь вам остаётся только подобрать качественный состав, чтобы восстановить работу редуктора, избавиться от постороннего шума и решить проблему без капитального вмешательства в конструкцию автомобиля. Для начала убедитесь, что повреждения не настолько серьёзные, и присадка действительно даст результат. Чрезмерный уровень шума, другие признаки повышенного износа указывают на то, добавка уже вряд ли чем-то вам поможет. Но отказываться от неё всё равно не стоит, поскольку присадку рационально будет применить после ремонта редуктора или замены.

Касательно ассортимента специальных присадок, то здесь в число лидеров выходят следующие решения:

RVS Master Tr;
Xado;
Супротек (Suprotec);
Nanoprotec;
Hi-Gear;
Liqui Moly;
EX 120;
MosTwo Ultra и пр.

Рассмотрим отдельно некоторые составы. Так вы узнаете, чем хороша та или иная присадка для редуктора, и насколько эффективной она окажется в случае возникновения проблемы избыточного шума в узле.

RVS Master серии Tr. Присадка от известного финского бренда RVS Master. Для неё характерны все преимущества бренда, за которые приходится платить не самые маленькие деньги. Но эффективность полностью оправдывает стоимость. Позволяет предотвратить повышенный износ, увеличить уровень защиты трущихся поверхностей и снизить шумность.
МКПП 100. Продукт фирмы Nanoprotec, во многом похожий на версию Agrotec МАХ 200 аналогичного производителя. Потому их можно объединить в одном пункте. МКПП 100 и МАХ предназначены для обработки КПП и редукторов на автомобилях импортного и отечественного производства. МКПП 100 рекомендуется заливать в коробки передач, которые ещё не прошли обкатку и не успели притереться друг к другу. Присадка МАХ ориентирована на машины с механическими коробками, но подходит для легковых и грузовых машин. Повышает ресурс обрабатываемых узлов, устраняет шум в редукторе и коробке, образует на поверхностях специальные защитные плёнки, устойчивые к высоким нагрузкам.
EX 120. Разработка фирмы Xado, которая адаптирована под механические трансмиссии и редукторы. Позволяет справиться с повышенным износом, восстанавливает повреждённые элементы, увеличивает общий эксплуатационный ресурс. В EX 120 входит на 20% больше активных компонентов, чем в стандартные присадки, что во многом объясняет повышенную эффективность работы добавки. Качественно борется с вибрациями и посторонними шумами редукторов и коробок передач.
MosTwo Ultra. Отечественная разработка, которую специалисты советуют заливать именно в российские автомобили. Компания не даёт завышенных обещаний, но со своими задачами добавка справляется хорошо, что подтверждают отзывы автовладельцев.

Каждая из представленных присадок создана для того, чтобы восстанавливать поверхности и предотвращать повышенный износ контактирующих и трущихся между собой элементов. Достигается это за счёт формирования специальной плёнки повышенной твёрдости. Если вам необходимо сугубо снизить шум в редукторе, использовать только для такой цели присадки не стоит. Добавки позиционируются как средства для восстановления деталей, изнашивающихся по естественным причинам в результате эксплуатации автомобиля. Формируемая плёнка позволяет возобновить геометрию контактного слоя до близкого к оптимальному, что и позволяет снизить уровень шума.

Выбирайте присадки только проверенных, хорошо себя зарекомендовавших и имеющих положительные отзывы производителей. Не всегда можно верить их обещаниям.

Чем смазать редуктор болгарки?

Ни для кого не является секретом, что в строительной сфере к числу самых востребованных инструментов можно смело отнести болгарки (или УШМ – угловые шлифовальные машины). Вам необходимо провести резку различных материалов (плитки, камня, листов металла), а, быть может, осуществить шлифовку срезов? В этом случае незаменимым помощником в работе станет углошлифмашина.

Редуктор – это один из самых важных элементов УШМ. Он обеспечивает преобразование более высокой угловой скорости, возникающей на входном валу, в скорость выходного вала, тем самым увеличивая вращающий момент. От успешности функционирования редуктора во многом зависит коэффициент полезного действия электроинструмента, который в целом определяет производительность его работы. Известно, что для увеличения эффективности работы инструмента необходимо уменьшить трение между его отдельными деталями и обеспечить отведение тепла (в процессе работы УШМ сильно нагревается). Функции снижения трения и отвода излишнего тепла выполняет именно смазывающая жидкость, вот почему вопрос, касающийся того, какой смазкой смазать редуктор УШМ, интересует и профессионалов, и домашних мастеров.

Отметим, что любая смазка лишь снижает трение, а не устраняет его полностью, поэтому при работе механизма мельчайшие частицы деталей все равно попадают в масло. С течением времени металлическая пыль накапливается в смазке, которая в результате этого теряет вязкость и выполнять свою функцию столь же эффективно уже не может

Таким образом, вязкость смазки – основной показатель, которому стоит уделять внимание при её приобретении. Не менее важный момент – периодичность и своевременность замены смазывающей жидкости

Большинством производителей углошлифовальных машин в технической документации, помимо всех параметров устройства, указывается вид смазывающей жидкости, рекомендуемой к применению. Болгаркам известных производителей требуются, как правило, фирменные смазывающие жидкости. В противном случае при поломке инструмента его владелец не может рассчитывать на бесплатный гарантийный ремонт. Когда гарантийный срок истекает, специалисты рекомендуют продолжать пользоваться фирменными смазками, однако многие в этом случае переходят на российские аналоги, которые являются более дешевыми.

Вообще, требования, которые предъявляются к смазке электроинструментов, очень строгие:

она должна обеспечивать нормальное функционирование инструмента даже при очень высоких нагрузках и перепадах температур;
в течение всего срока эксплуатации она должна сохранить хороший смазывающий эффект;
она должна в полной мере отвечать требованиям экологической безопасности.

Так все же, чем смазать редуктор на болгарке?

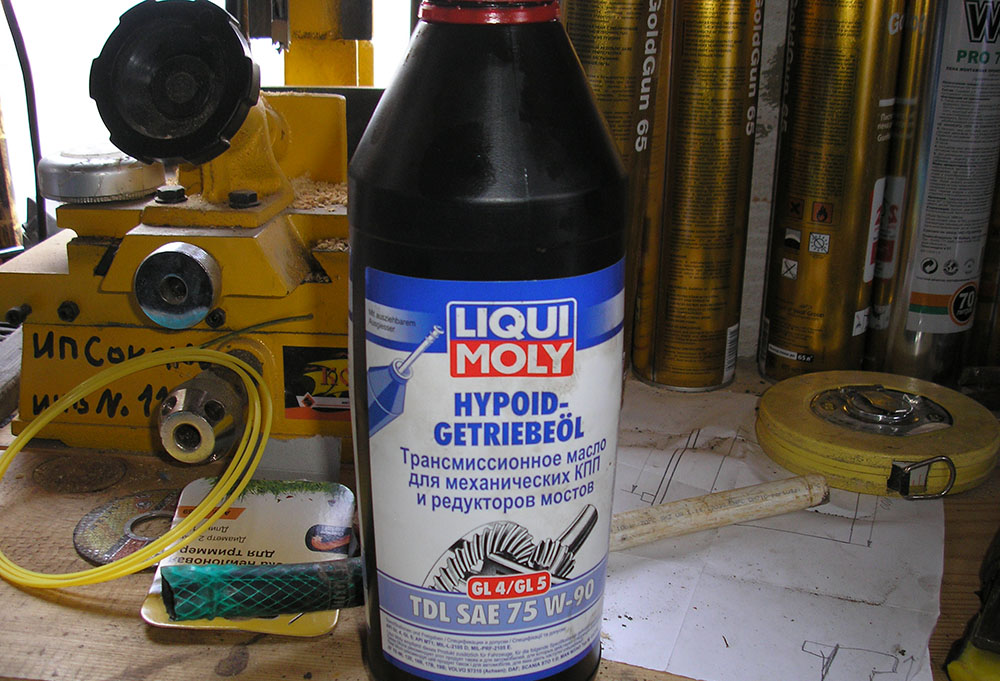

Специалисты советуют использовать составы, имеющие консистенцию жидкого масла. Заливаются они в угловые шлифовальные машины в строго определенном количестве. В процессе работы смазка равномерно распределяется по деталям и узлам. К числу самых известных производителей масел для редукторов относятся компании Bosch, Lubcon, Hammer, Makita и Hitachi.

Для смазки редукторов также применяются пластичные составы, однако не стоит забывать, что стабильно функционировать на средствах, имеющих подобную консистенцию, способны далеко не все модели углошлифовальных машин.

Применять для смазки редуктора литол и солидол специалисты не советуют, хотя серьезно навредить инструменту они не способны. Тем, кто все же использует эти средства, нужно помнить, что срок «эффективной работы» у литола намного меньше, чем у фирменных смазок, поэтому и менять его следует чаще.

Принимая решение о выборе оптимальной смазки для болгарки, обратите пристальное внимание на продукты, основой которых является силикон либо силиконовое масло. Они подойдут для угловых шлифовальных машин, функционирующих при различных нагрузках в достаточно широком диапазоне скоростей

Их отличает высокий уровень устойчивости к окислению и коррозии, также они достаточно легко сочетаются с эластомерами и пластиком. Благодаря присутствию в составе только литиевого загустителя и силикона такие смазки экологически безопасны.

Многие задают вопрос: какая оригинальная смазка применяется для смазки редукторов УШМ Makita? Разумеется, большинство специалистов сходится во мнении, что лучшим вариантом является выбор «родной» смазки (например, Makita 181490-7). Однако если кто-то думает, что необходимая смазка для болгарки фирмы Макита – исключительно продукция этой известной корпорации из Страны восходящего солнца, тот не совсем прав, поскольку вполне могут подойти и высококачественные масла других известных фирм, но только если они имеют схожие характеристики.

Механические поломки и их устранение

К механическим поломкам УШМ, можно отнести следующие.

Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).

К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.

У вас есть болгарка, но нет регулятора оборотов? Вы можете изготовить его своими руками.

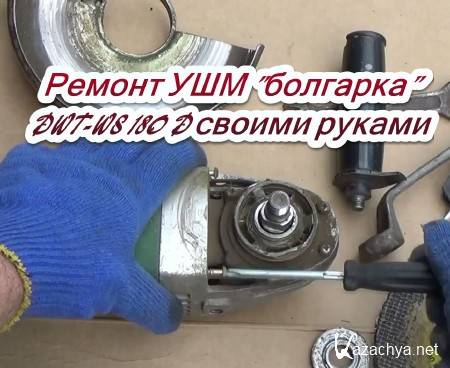

Разбираем редуктор УШМ

В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.

Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.

В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.

Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.

Крупная шпиндельная шестеренка может закрепляться несколькими способами:

с помощью шпонки;
с помощью напрессовывания на шпиндель.

Наиболее популярные составы смазок

Смазывающие вещества зарубежного производства стоят дороже, чем отечественные смеси. Популярностью пользуется марка «Bosch». Продукт используется для нанесения на механизмы той же марки, а также, других моделей. Покрытие имеет высокую техничностью и тех.параметрами.

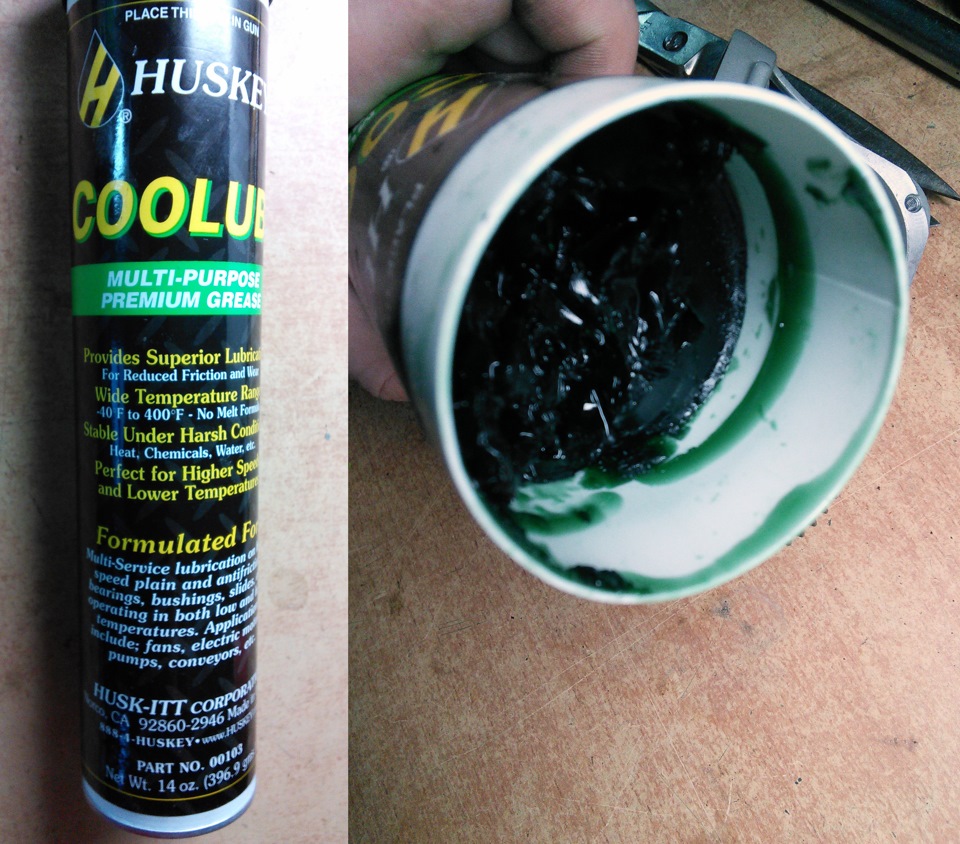

Неплохое качество, пользователи отмечают у смазывающих веществ Huskey. Составы отличаются целевым использованием. Выдерживают немалую температуру. Из отечественных продуктов можно выделить продукцию компаний «Нанотех» — «Металл Плак Электра». Смеси имеют неплохие тех.характеристики и могут выдерживать высокие температурные показатели.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

неисправна электрическая вилка;
неисправен электрический кабель;
сломалась кнопка запуска;
нарушен контакт между кабелем питания и кнопкой;
обрыв контактного провода электрощетки;
сильный износ электрощеток;
выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.

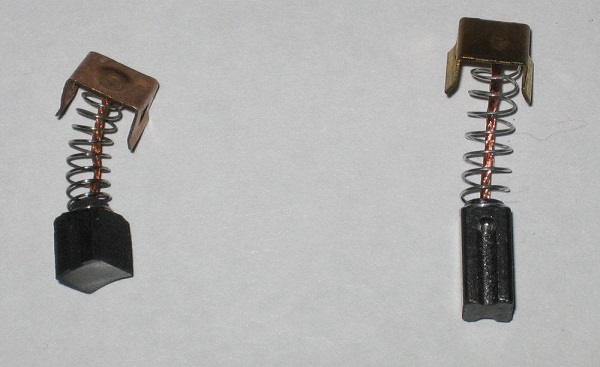

Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
Нарушился контакт между коллекторными пластинами и обмоткой.
Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
Разбалансировка ротора двигателя.
Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Смазка редуктора болгарки

Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.

Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.

Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.

Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.

Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.

К вопросу о том, чем смазать редуктор болгарки – подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.

Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.

Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.

В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.

Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.

К вопросу о том, чем смазать редуктор болгарки — подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.

Смазки отечественных производителей для подшипников и редукторов болгарок

С ростом цен на зарубежные смазочные материалы, особенно востребованными стали смазки отечественных производителей.

Российские изготовители смазочных материалов научились выпускать высококачественные смазки, подходящие к любым инструментам.

Разработаны смазочные материалы для редукторов шлифмашинок, перфораторов, дрелей.

Особой популярностью пользуется продукция Нанотех Металл Плак Электра. Выпускаемый ряд смазочных материалов данной фирмой позволяет подобрать нужную для каждого узла смазку

Смазка для подшипников УШМ

В конструкции углошлифовальной машинки устанавливается три подшипника. Два подшипника устанавливаются на роторе инструмента, один подшипник монтируется на валу ведомой косозубой шестерни большего диаметра.

В УШМ применяются подшипники, уже заполненные смазкой. Но от неправильной эксплуатации, перегрева инструмента смазка вытекает.

Как правильно подобрать смазку для подшипников болгарки?

Смазка для подшипников должна удовлетворять следующим требованиям:

увеличивать скольжение;
уменьшать трение между составными частями деталей;
равномерно распределять тепло и выполнять роль охлаждающей жидкости;
предотвращать возникновение коррозии;
защищать от попадания внутрь загрязнений и пыли;
работать в требуемом температурном диапазоне до +150С;

Условия работы подшипников электродвигателя отличаются от условий работы подшипника редуктора не только из-за температурных требований, но и из-за режимов работы, режимов нагрузок, частоты и скорости вращения.

Смазка для подшипников электродвигателя должна обладать защитными свойствами, препятствующими попадание грязи, пыли и влаги на детали подшипника.

На российском рынке представлен широкий круг зарубежных смазок, предназначенных для подшипников, работающих в разных условиях. Но их стоимость заставляет искать более дешевые, не уступающие по качеству, отечественные смазочные вещества.

Из отечественных смазок рекомендуем обратить внимание на смазки Циатим-221, ВНИИНП-246 (ГОСТ 18852-73), ВНИИНП-235. Хорошо зарекомендовали себя литиевые смазки

Хорошо зарекомендовали себя литиевые смазки

Хорошо зарекомендовали себя литиевые смазки.

Обладая высокими водоотталкивающими свойствами, они имеют широкий температурный диапазон. Роль загустителя в них выполняют органические и неорганические вещества. Для закрытых подшипников лучше всего использовать смазки ЦИАТИМ-203, ВНИИНП-242.

Из пигментных смазок для подшипников электродвигателя распространение получили синяя смазка ВНИИМП-246 и темно-фиолетовая мазь ВНИИНП-235. Первая смазка из-за высокой цены менее распространена, чем вторая.

На сегодняшнем российском рынке отечественные производители смазочных материалов представлены в широкой линейке продуктов.

Смазка для редуктора УШМ

Смазка для редуктора болгарки отличается от смазки для подшипников главной особенностью — повышенной адгезией. Она должна прочно держаться на зубцах редуктора при большом его вращении.

Вообще процесс смазки редуктора в углошлифовальных машинках происходит за счет мелкого разбрызгивания смазывающего вещества и его взвесей. Редуктор работает как бы в масляном тумане. Поэтому требования к смазке для редукторов несколько отличаются.

Кроме повышенной адгезии, смазка для редукторов должна обладать высокой термостойкостью и не расплавляться при повышенных температурах.

Смазка для редуктора болгарки своими руками

А можно ли составить смазку для редуктора углошлифовальной машинки своими руками

И на этот вопрос есть утвердительный ответ.

Поскольку основные технические характеристики смазочных материалов для редукторов УШМ представлены выше, то они могут быть взяты за основу составления смазки нужных характеристик своими руками.

Основу самодельной смазки для редукторов должна составлять смазка, обладающая высокой адгезией. Она должна крепко держаться на соприкасающихся деталях.

Повышенной адгезией обладает смазка для ШРУСов. ШРУС — это шарнир в переднеприводном автомобиле, работающий в условиях повышенной загрязненности, ударных нагрузок, температурных колебаний и влажности.

Взяв за основу смазку для ШРУСов, необходимо добавить жидкую смазку(МС-20) для придания массе нужной консистенции. Масло МС-20 надо подавать по каплям, тщательно вымешивая массу при помощи самодельного миксера.

Хорошие результаты дает смесь смесь смазки Циатим-221 и ТАД-17, где основу составляет Циатим.
