Изготовление шнека

Простой способ позволит сделать предельно простую систему с 2-мя лопастями, которые прекрасно врезаются в грунт, но работать ими можно лишь на небольших глубинах (до 10 м), т.к. каждый раз придется доставать рабочий инструмент полностью, чтобы его продлить.

Для начала подбирается труба, аналогичная использованной выше. Длина трубы составляет 100-140 см в зависимости от роста человека, которому предстоит работать. В верхней части трубы вваривается продолговатая гайка, полностью соответствующая болту. Если продолговатую найти не получается, то можно использовать 2 стандартны, но не меньше, чтобы болт держался надежно.

Рисунок 2. Чертеж шнекового кольца.

В нижнюю часть вваривается гильза или толстый армирующий прут, который будет служить переходником к буру. Само долото может быть приобретено в специализированном магазине, но можно изготовить и примитивный вариант. Для примитивного варианта достаточно взять стальную полосу толщиной в 3 мм и длиной в 30 см, скрутить в спираль на 3 витка, после чего прокалить (охлаждение в кипящем масле или свинце). Такая спираль фиксируется в гильзе, после чего затачивается самым тщательным образом.

На данном этапе нужны будут 2 диска от болгарки, причем 1-ый на 150 мм с идеально ровной кромкой, а 2-ой на 180 мм зубчатый (по дереву). Эти 2 диска распиливаются ровно пополам, а центральная часть расширяется, чтобы совпасть с рабочей трубой. Располагаться диски на рабочей трубе будут поочередно, т.е. сначала 150 мм, а на 10 см выше 180 мм. Расположение у них под 35° к земле, чтобы добиться максимального КПД при минимальных усилиях. При фиксации есть вероятность, что придется править центральную часть болгаркой.

Трубчатые элементы для продления делаются и вовсе просто:

Берется труба аналогичного диаметра и длины 100-140 см.
Снизу вставляется болт и приваривается, а сверху вставляется продолговатая гайка и тоже наглухо заваривается.

Таким образом, можно делать весьма продолжительные ходы, но лучше ограничиться 10 насадками, т.к. каждый раз их извлекать проблематично из-за высокой массы.

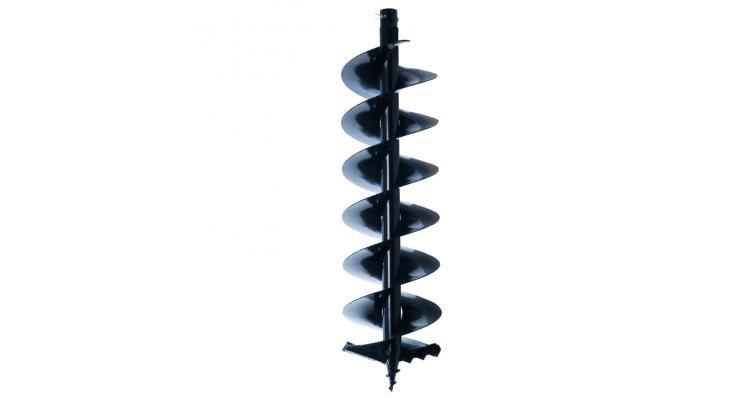

Более сложный вариант

Схемы садовых буров: а — бур, б — шнековый бур.

Тут придется работать для изготовления гораздо дольше и упорнее, т.к. шнековый конвейер будет идти от долота до самого верха.

Долото можно использовать по описанной ранее технологии, но лучше приобрести в магазине (рис. 1). В любом случае уход за ним потребуется регулярный, а разница зависит исключительно от мастерства рабочего, т.к. можно своими руками сделать не хуже аналог.

После того как на рабочую трубу было смонтировано долото, нужно приступать к формированию спирали (рис. 2). Удобнее всего для ее изготовления использовать уже привычные беззубые диски под болгарку, но в качестве базового придется воспользоваться зубчатым меньшего диаметра, что моментально отведет на 2 план проблему корней.

Вместо дисков болгарки можно взять и выгнуть листовую сталь 2 мм, что будет гораздо экономичнее, но более трудозатратно, т.к. придется еще придавать форму идеального круга и затачивать. В любом случае работа предстоит астрономическая, причем такая процедура делается для каждого последующего шнека.

Какой должна быть высота устройства

Необходимая длина бура, при которой приходится не сильно наклоняться, когда ножи достигают воды, определяется положением рукоятей. Верхняя должна располагаться ориентировочно по уровень плеч, нижняя – в районе солнечного сплетения. Подобное местоположение рукоятей по отношению к туловищу рыболова считается наиболее комфортным при всем прохождении лунки.

В том случае, если верхняя рукоятка располагается в районе носа и выше, сверлить лед значительно неудобнее, поскольку приходится затрачивать значительные усилия, которые распределяются даже не на вращательные движения, а на удержание механизма по вертикали, что удается не так часто. В результате бур уходит в лед под углом и в конце сверления его подклинивает.

С коротким буром удобно сверлить лед в начальной фазе, однако по мере погружения рыболову приходится неестественно наклоняться. Кроме того, чем ниже механизм уходит в лед, тем большее давление на него оказывается, а это зачастую не оправдано, ведь при правильно настроенном ледобуре давление должно быть минимальным.

Все буры, которые не имеют регулировки по высоте, а их подавляющее большинство, изготовлены под среднестатистического рыболова ростом 180 см. Если за всю рыбалку приходится сверлить десяток-другой лунок, то подобные нагрузки не столь утомительны, а вот сотня-другая может и не оставить сил на саму ловлю.

Многие модели ледобуров, даже отечественного производства, имеют систему регулировки по высоте. Как сделать бордюр для клумбы своими руками? Однако при этом стоит учитывать, что подобные механизмы оснащены дополнительными узлами, которые прочности всему устройству явно не придадут.

Изготовление шнеков: технология и оборудование: процесс, подготовка, способы

Рассматривая шнек следует учитывать, что он представлен разновидностью винта, который характеризуется повышенной площадью витков. Особенностями подобной детали назовем следующее:

Деталь характеризуется компактными размерами и высокой эффективностью. Именно эти свойства определяют широкое распространение шнека при создании самых различных механизмов.
Часто встречается ситуация, когда шнек применяется в качестве основного элемента бурильной установки. На момент вращения особая форма обеспечивает быстрое углубление и подъем грунта.

Несмотря на достаточно сложную форму для снижения стоимости изделия его изготавливают своими руками. Самодельный вариант исполнения сможет выдержать длительную эксплуатацию, однако допущенные ошибки при проведении расчетов и изготовлении детали могут стать причиной полной непригодности шнека при применении.

Основные схемы работы

В интернете можно встретить чертеж шнека. При этом следует учитывать, что существует несколько схем работы: тянущая и толкающая. В первом случае привод расположен со стороны разгрузки, во втором с загрузочной стороны. При этом может применяться формула расчета для расчета максимально допустимой нагрузки.

Часто встречается понятие экструзии. Этот метод формовки пластичных материалов существенно ускоряет производственный процесс, а также позволяет исключить вероятность влияния человеческого фактора на результат. Он применяется при выпуске изделий из резины, связан с процессом вулканизации.

На момент эксплуатации происходит постоянное трение рабочей поверхности. Из-за этого существенно повышается степень износа, приходится постоянно тратить средства на поддержание механизма в рабочем состоянии. Даже незначительная поломка может стать причиной серьезного износа. Решить проблему можно путем самостоятельного изготовления подобной детали, так как это обходится намного дешевле.

Недостатки шнекового насоса

У рассматриваемого устройства есть достаточно много недостатков, которые должны учитываться. Основными можно назвать:

Стоимость конструкции может быть существенно завышена. Продукция отечественных производителей обходится намного дешевле, но промышленные характеризуются более высокими эксплуатационными характеристиками.
Конструктивные особенности не позволяют устройству работать на холостом ходу. Это может привести к перегреву и повышенному износу механизма.
Объем перемещаемой воды находится постоянно на одном уровне. Другими словами, подобный насос не может использоваться для регулировки давления в системе.

Недостатки шнекового насоса не позволяют его эксплуатировать в определенных условиях.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Самостоятельные действия

В первую очередь нужно нарезать стальной лист на круги нужного размера.

Величина режущих элементов определяется исходя из ширины предполагаемого углубления: ножи должны быть на 0,5-1 см больше в диаметре.

Центральная часть стальных кругов просверливается таким образом, чтобы проем был чуть больше основного стержня (примерно на 1 мм). На токарном станке обтачиваются втулки из стали, при помощи которых будут крепиться буровые ножи. Во втулках делается резьба для закрепления болтами.

Принадлежности для монтажа

Чертеж шнекового кольца.

Разобравшись с простейшим буровым устройством, можно приступать к изготовлению шнекового бура своими руками. Конструкция состоит из таких элементов, как стержень, рукоятка и шнек. Чтобы изготовить такое приспособление, потребуются следующие инструменты и принадлежности:

сварочная установка (все крепления выполняются с ее помощью);
токарный станок для изготовления определенных элементов;
наждачный диск для обтачивания режущих элементов;
высокопрочный стальной лист для создания шнеков;
отрезок трубы;
металлический штырь диаметром 1,6 см.

Как выбрать конвейер для зернистых материалов

Шнековый конвейер для гранулированных материалов следует выбирать, исходя из следующих параметров:

потребная производительность;
характеристики перемещаемых продуктов: зернистость, влажность, склонность к слипанию и пылеобразованию;
высота подъема;
расстояние перемещения;
мобильность.

Для таких материалов обычно применяют сплошной шнек, для горизонтального перемещения- открытые желоба, для наклонного и вертикального- закрытые.

Мобильные винтовые транспортеры, как правило, выпускаются малой и средней производительности. Для перемещения больших объемов надежнее смонтировать транспортер на постоянной основе.

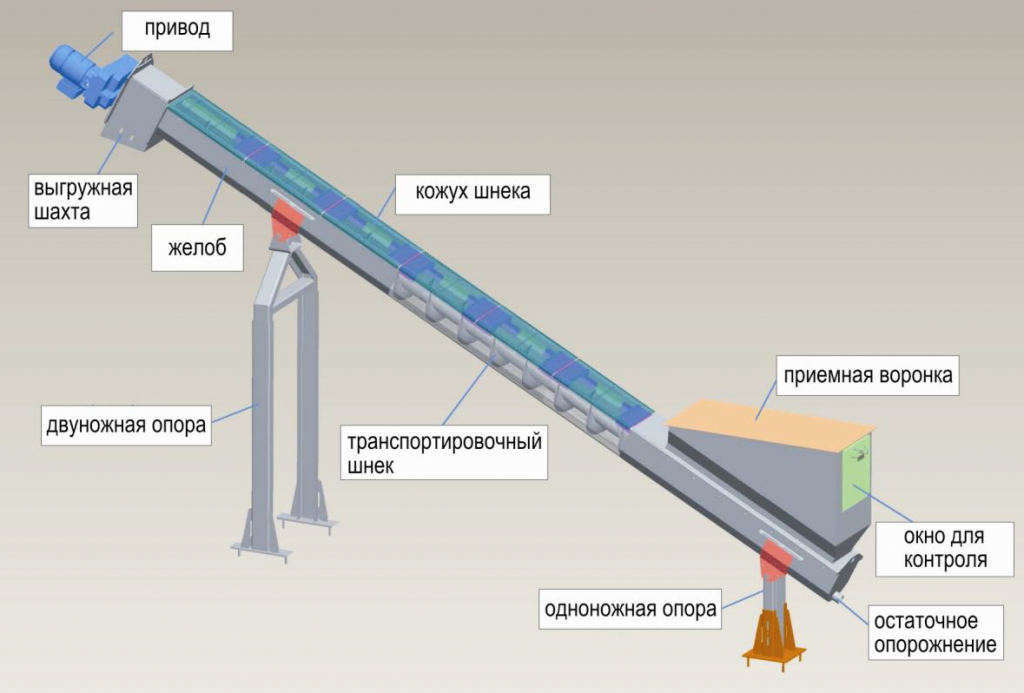

Устройство шнекового конвейера

Подающее устройство на основе шнека отличает простота конструкции: минимум движущихся и заменяемых деталей.

Прибор состоит из следующих частей:

входной патрубок — окно, через которое поступает сырье;
корпус конвейера — цилиндрическая труба, закрытая или открытая, с верхней выемкой;
винт — основа устройства;
электропривод, задающий вращение винту;
клиноременная или шестеренчатая трансмиссия;
выгрузной патрубок.

Основной элемент, винт чаще всего изготавливается из стали. Лопасти винта производят из стального листа, они монтируются на стальную трубу вала. Если перемещаемое вещество отличается абразивностью, возможно использование более прочных материалов, например чугуна.

Если шнек имеет значительную длину, его монтируют на опорах, которые защищают его от провисания.

Корпус винтового транспортера обычно изготавливается из листовой стали путем сварки двух половин трубы. Между краем спирали и внутренней поверхностью корпуса присутствует зазор от 5-10 мм.

Также прибор может быть дополнен электронным контролем, который задает скорость вращения шнека в зависимости от заполнения приемного бункера.

Назначение и особенности

Скважинные насосы наших дней делятся на погружной и поверхностный виды. Вторые являются более мощными, имеют роторы, отвечающие за подкачку жидкости. Всасывание происходит через рабочую камеру. Невзирая на мощность, такие устройства не отличаются высокими показателями производительности, так как они способны откачивать воду с глубины до десяти метров. Погружной скважинный агрегат находится под поверхностью воды на протяжении всего времени эксплуатации.

Более мощный винтовой скважинный насос способен выкачивать воду с глубины 50-100 метров. Винтовые насосы для скважин по праву считаются одними из лидеров в своем сегменте. В отличие от центробежных изделий, скважинный винтовой аппарат качает жидкость посредством «Архимедова винта».

Преимущество винтовых устройств над центробежными установками легко можно увидеть, если выкачиваемая жидкость имеет высокий уровень засорения. Так, выкачка воды центробежным насосом осуществляется благодаря вращению крупной крыльчатки или колеса, что приводит в действие движение жидкости и создает завихрения в камере с давлением. В ходе данного процесса отдельные детали и узлы системы часто засоряются мелкими предметами, песком и прочим мусором.

Шнековый же винт почти не поддается загрязнению, так как мелкие отходы и песок попросту не задерживаются в двигателе, не забивая тем самым пространство для перемещения перекачиваемой жидкости в трубопроводе и насосном оборудовании. Этой особенностью, к слову, могут похвастаться только агрегаты винтового типа.

Устройство винтового скважинного насоса

Кроме того, винтовые глубинные насосы, наращивая скорость вращения мотора и ротора, увеличивают только собственную производительность и никоим образом не влияют на давление водяного столба на выходе, что выгодно отличает их от конкурентов. Данное преимущество позволяет применять такие устройства не только для работы с водой или другими более-менее «чистыми» жидкостями, но и для перекачки производственных жидких веществ, масел, нефтяной продукции и тому подобное.

Уровень производительности подобного рода оборудования можно приблизительно оценить по протяженности шнекового винта – чем он длиннее, тем выше производительность. Некоторые модификации винтовых насосов могут быть оснащены винтами, однако большинство моделей оборудуются одним.

Продолговатая форма шнекового винта отлично вписывается в интерьер на фоне дизайна таких устройств, который выполнен в виде удлиненной капсулы. Также такие виды насосов легко отличить от других по диаметру трубы. Винтовой глубинный электронасос зачастую имеет пропускное отверстие диаметром от 15 см.

Характеристики и виды

Говоря о видах винтового насосного оборудования для колодцев и скважин, можно выделить несколько наиболее распространенных видов: стандартные и глубинные.

Глубинные изделия выделяются наличием удлиненного шнека, который необходим для корректной работы аппарата. Такие устройства оптимально использовать для выкачивания воды из артезианских скважин, глубина которых может достигать ста и более метров. Не смотря на высокую цену глубинных аппаратов, они демонстрируют надежность, мощность и высокую производительность.

Схема винтового насоса

Выбирая насос для колодцев или для скважин с небольшой глубиной, следует отдать предпочтение стандартному виду. Данный вид отлично подходит для добычи воды из песчаных водянистых слоев, глубина которых не превышает 20-30 метров. Стандартный винтовой скважинный насос поддерживает стабильный уровень давления и сравнительно успешно справляется с мелкими загрязнениями.

Среднестатистический агрегат должен обладать производительностью порядка 1,5-2,5 кубометра воды за один час. При этом оптимальная температура жидкости, в которой насос может длительно и беспрерывно выполнять свои функции, находится в районе +3-+45 градусов. Промышленное оборудование аналогичного предназначения способно переносить более высокие диапазоны температуры.

Мощность двигателя, которым оснащен средний винтовой насос для скважин зачастую не превышает 1-1,5 кВт, а напряжение электросети, рекомендованное для бесперебойной работы электронасосов большинства модификаций, должно находиться в районе 220 Вольт. Корпус изделия должен быть выполнен из нержавейки с применением пластика, нанесенного точечным способом. Детали, находящиеся внутри корпуса должны быть герметизированы резиновыми прокладками, посаженными на силикон.

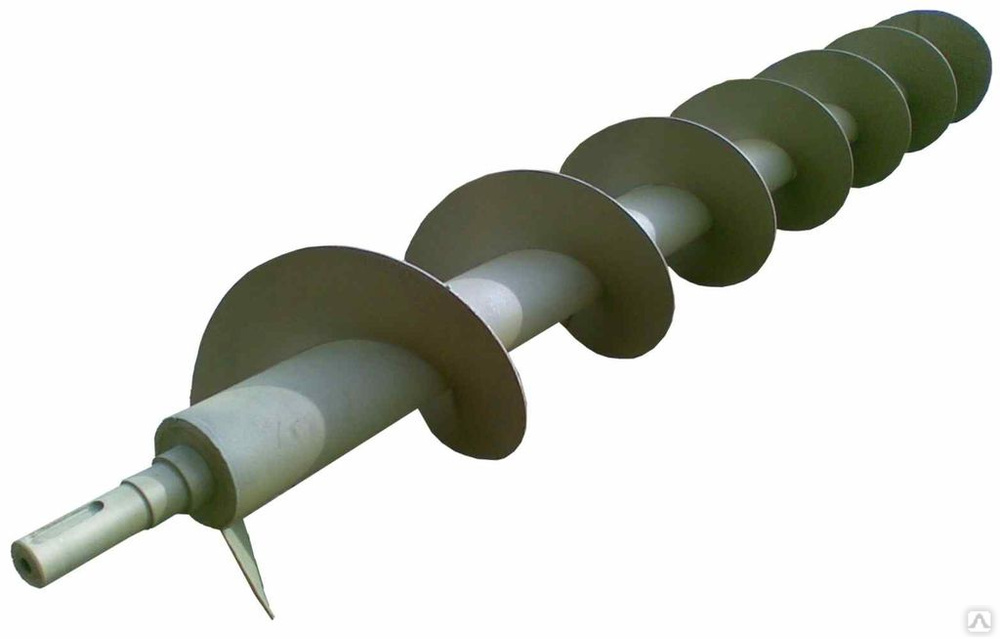

Шнек: определение, назначение, устройство

Встречается множество различных механизмов для транспортировки сыпучих грузов или жидкости. Многие из них применяются при создании насосного оборудования, получившее широкое распространение. Шнек часто используется в качестве основы при создании шнековых насосов. Они характеризуются достаточно большим количеством привлекательных качеств, к примеру, отсутствие шума и вибрации на момент эксплуатации.

Устройство большинства насосов и другого оборудования связано с особенностями шнека. Именно поэтому следует подробно рассмотреть, что такое шнек и какими свойствами он обладает. Шнек – стержень со сплошной винтовой поверхностью, которая расположена вдоль одной оси

Рассматривая его характеристики следует уделить внимание нижеприведенным моментам:

Зачастую шнек выступает в качестве рабочей части механизма, предназначение заключается в перемещении груза или другой среды.
В качестве устройства прообраза шнека стал архимедовой винт. Он также получил весьма широкое распространение при создании различных ответственных конструкций.
Назначение может быть связано с перемещением различных сыпучих материалов.

В целом можно сказать, что шнек является достаточно сложным изделием, которое напоминает восходящий винт. При этом изделие может отличаться по достаточно большому количеству различных признаков, по которым и проводится классификация.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

сталь листовая;
автомобильные рессоры;
напильник;
специальные тиски для фиксации заготовок;
молоток;
картон и маркер;
болгарка и диски для нее;
крепежные элементы; рулетка;
трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

вначале сделать проект, а затем — шаблон на плотном картоне;
взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

компактный размер;
высокая производительность;
длительный эксплуатационный срок;
удобный в работе;
быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Принцип работы

Оборудование поддерживает постоянный поток — в отличие от пульсирующего ритма перекачиваемой среды у центробежных вариантов техники — эта характеристика важна для работы на большой глубине. Особенности работы и конструкционные составляющие самовсасывающих объемных насосов с использованием принципа многоступенчатой структуры:

В конструкции предусмотрен один вертикальный вал, это способствует сокращению поперечных размеров до минимальных показателей. Из-за полученной конфигурации насосы применяют в скважинах и абиссинских колодцах.
В качестве емкости для перекачиваемой жидкости используется насосный корпус, изготавливаемый для эксплуатации в условиях скважин из высококачественного металла, так как полимеры не выдерживают создаваемые нагрузки.
Движение жидкости обеспечивается за счет действия шнекового винта (ротора), при вращении которого жидкость забирается из скважины, разгоняется, ей придается напор и дальше она движется по шлангу.
Ротор работает от электрического двигателя, движение ему сообщается через жесткий вал. Стабильность действия установки обеспечивается с помощью подшипникового комплекта и других узлов, которые подбираются конструкторами в зависимости от класса агрегата.
Ротор являет собой стальной винт (однозаходный шнек) круглого сечения, у которого широкий резьбовой шаг. Статор представлен в конструкции тем же сечением, но у него шаг резьбы больше в два раза. Своим вращением внутри статора ротор захватывает воду от всасывающего патрубка и направляет его к отводящему проходу.
Качество насоса зависит от сложности внутреннего устройства, чем выше показатель, тем более продляется срок эксплуатации из-за минимизации износа приводов и шнека.
У трансмиссионных насосов в отличие от погружных двигатель располагается на поверхности, рядом с водозаборной скважиной, с насосным устройством соединен промежуточным валом. Такие агрегаты способны поднимать нефть с глубины на поверхность с глубины 125−130 м при подаче 1200 м³ в час.
У трансмиссионных устройств насосная часть состоит из нескольких чугунных секций, соединенных шпильками. Каждая камера содержит рабочее центробежное колесо и вал, все секции подходят к одной сетке, пропускающей воду.
Несколько рабочих секций позволяют устанавливать требуемый напор и регулировать его, при этом с напорным трубопроводом узел взаимодействует через фланец, находящийся на верхнем корпусе секции. Трансмиссия располагается внутри защитной трубы с маслом. Собирают секции постепенно, увеличивая их количество по мере вхождения в скважину.

Погружные конструкции насосов отличаются жестким соединением двигателя и вала, поэтому нет необходимости использовать трансмиссионный вал, что способствует упрощению конструкции. Погружные агрегаты успешно устанавливают в кривые стволы, а рабочая постройка для оборудования над устьем скважины меньше по объему. Насосы погружной конструкции отличаются большим эксплуатационным сроком по сравнению с другими вариантами, так как благодаря надежной конструкции значительно уменьшается вибрация.

Виды винтового конвейера

Проектировать шнековый транспортер необходимо, учитывая его виды и назначение.

Шнековые транспортёры бывают закрытого типа (корпус ─ труба) и открытого типа (корпус ─ жёлоб).

В конвейере закрытого типа шнек вмонтирован в герметичной трубе. В начале линии установлен приемный лоток, который укомплектован крышкой. Отверстие на противоположном конце линии ─ разгрузочный патрубок, который закрыт задвижкой. Такие транспортёры отличаются водонепроницаемостью и воздухонепроницаемость, высокой производительностью, скорость перемещения продукции. Они применяются в помещении и на улице для транспортировки пылеобразных грузов.

Разновидности цилиндрических конвейеров (закрытого типа)

Цилиндрический шнековый конвейер является одним из самых распространённых. Его корпус в виде трубы отличается жёсткостью, а сам агрегат компактный и прост в использовании. Он подходит практически для всех отраслей промышленности

Обратим внимание на его особенности и дополнительные функии:

Конвейеры бывают прямые, с регулируемым углом наклона, вертикальные.
Стационарные или передвижные.
Материал корпуса и шнека ─ нержавеющая или оцинкованная сталь.
Оснащаются дозаторами.
Возможны регулировка скорости и реверсивное вращение шнека.

Конвейер открытого типа ─ это желоба или половина трубы, внутри которой вращается винт. Прямоугольного контейнера также может быть корпусом открытого транспортера. Механизм эксплуатируется только в помещении, так как не является герметичным: возможно попадание влаги и пыли. Желательно, чтобы перемещаемые материалы не имели запаха, не разлетались и не создавали пыль в процессе транспортировки.

Классификация винтовых конвейеров

Шнековые транспортеры различаются и классифицируются по основным параметрам:

наклон жёлоба
направление спирали;
шаг и диаметр винта;
конструкция винта.

Классификация по углу наклона жёлоба. Определяют горизонтальные, пологонаклонные, крутонаклонные и вертикальные транспортеры.

От типа транспортируемого груза и производительности конвейера зависит вид лопастей шнека:

сплошные предназначены для перемещения сыпучих (порошкообразных) материалов;
ленточные подойдут для мелко кусковых материалов;
лопасти в виде отдельных лопаток изготовлены для транспортировки материалов, которые характеризируются липкостью и вязкостью;
фасонные лопасти подойдут при необходимости перемешивать материал во время транспртировки.

Форма винта выбирается в зависимости от вида транспортируемого груза.

В зависимости от типа конвейера и назначения, его лопасти перемещают материалы под уклоном (угол 45о) до 30 метров, а по горизонтали на расстояние до 40-60 метров.

Преимущества и недостатки

На протяжении длительного периода применялись исключительно ленточные варианты исполнения. Пластинчатые устройства характеризуются довольно большим количество преимуществ и недостатков. К преимуществам можно отнести следующее:

Высокая степень приспособленности к транспортировке горячих, острокромочных, крупнокусковых и других грузов, которые могут стать причиной повреждения поверхности. Этот момент определил широкое распространение устройства в промышленности и многих других областях. Металлическая секционная лента выдерживает воздействие окружающей среды, при падении грунта или другого сыпучего грунта на поверхности не возникает дефектов.
Применение металла позволяет проводить транспортировку груза при высоких и низких температурах. Именно этот момент позволил применять конвейеры для транспортировки горячих заготовок в машиностроительной и другой промышленности.
Конструктивные особенности позволяют создавать пластинчатые конвейеры наклонного и другого типа. Большое распространение получили именно горизонтальные устройства, но могут устанавливаться и наклонные, которые позволяют поднимать груз на определенную высоту.
Высокая степень производительности также относится к основным преимуществом пластинчатого конвейера. Она достигается за счет установки электрического двигателя, редуктора и некоторых других механизмов.
Есть возможность использовать настил со специальными элементами крепления для транспортировки различных грузов. Примером можно назвать бортики, а также поперечные пластины.
Можно проводить загрузку непосредственно из бункера, за счет чего повышается эффективность.

Есть и несколько существенных недостатков, которые также должны учитываться. Примером можно назвать следующее:

Применение металла при производстве основных элементов определяет то, что вес конструкции существенно повышается. Именно поэтому приходится проводить установку механизма на специальном основании, которое будет рассчитано на высокую нагрузку

Кроме этого, уделяется внимание фиксации основания. Еще важным моментом можно назвать сложность в изготовлении

Это также определяет то, что процедура обслуживания требует существенных денежных вложений

Некоторые детали нельзя найти в продаже, их изготовление проводится на заказ. Высокая стоимость ходовой части также связана с применение металла и других подобных материалов при изготовлении конструкции. Именно поэтому установка проводится в случае, когда требуются более высокие эксплуатационные характеристики. Невысокая скорость транспортировки. Это свойство одновременно можно назвать преимуществом и недостатком, так как существенно снижается показатель эффективности. Скорость перемещения снижается за счет снижения количества оборотов, для чего устанавливается редуктор. Он может снижать количество оборотов в несколько раз. Усложнение эксплуатации по причине установки большого количества шарнирных соединений. Подобные конструктивные элементы характеризуются относительно высокой сложностью. Слишком высокая нагрузка и эксплуатация без соответствующего обслуживания может привести к серьезным дефектам. За устройством нужно проводить постоянный уход и наблюдение, так как незначительные дефекты в течение длительного периода могут стать причиной выхода всего устройства из строя. Кроме этого, проводится периодическая проверка степени натяжения цепи, которая и отвечает за передачу усилия. Высокая сложность замены катков и других элементов. Именно поэтому обслуживание должен проводить исключительно специалист, который знает все особенности устройства. Из-за большой массы основных элементов возникает существенное сопротивление движению. Именно поэтому оказывается существенная нагрузка на электрический двигатель и промежуточный элемент.

При выборе пластинчатого конвейера следует уделять внимание всем преимуществам и недостаткам. Это связано с тем, что в некоторых случаях лучше провести установку ленточной конструкции. Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик

Кроме этого, конструкция для транспортировки характеризуется огромным количеством различных характеристик.

Способы изготовления

При необходимости снизить собственные затраты можно провести создание шнека своими руками. Для изготовления потребуется следующее:

Листовая сталь, которая имеет толщина 3 мм.
Вал, при помощи которого передается усилие.
Крепежные соединения, за счет которых обеспечивается фиксация детали.
Двухступенчатый редуктор. Для выбора проводится расчет шнека, предназначение редуктора заключается в снижении количества оборотов и повышении усилия.
Электрический асинхронный двигатель передает основное вращение. На сегодняшний день в большинстве случаев устанавливается модель на 220В, так как она характеризуется высокой эффективностью и низким энергопотреблением.

Привод шнека характеризуется небольшими размерами в случае, когда нужно не существенно изменять выходные параметры электрического двигателя. Стандартный корпус изготавливается в виде трубопровода, который разделен на несколько секций. При этом соединение секций проводится болтами. Также есть две секции: одна предназначена для загрузки, вторая для выгрузки транспортируемого материала.

Часто можно встретит ситуацию, когда самостоятельное изготовление механизма предусматривает переделку старого. Многие специалисты отмечают, что подобный подход нецелесообразен. Рассчитать производительность можно при применении определенным формул.

Для производства винтового устройства требуется также определенный набор инструментов:

Сварочный аппарат.
Болгарка.
Ножовка по металлу.
Различные измерительные приборы.

Для повышения эффективности устройства следует проследить за формой витка. Даже несущественные дефекты могут стать причиной существенного снижения производительности оборудования.

Развертка поверхности косого винтового геликоида

Аналогичный шнек также может использоваться если понадобится. Его главными нюансами назовем следующее:

Поверхность, образующаяся при развертке, параллельна подобающей линии, получающейся во время вращения соосного конуса.
Выделяют конкретный угол при вершине, который часто именуется направляющим конусом.

Аналогичная развертка также принимается во внимание при проведении самых различны расчетов

Графический способ

Рассматриваемый метод отображения механизма учитывает разбивание горизонтальной проекции на одинаковые части, после этого каждая принимается за равнобокую трапецию.

В таком случае принимается во внимание довольно очень много самых разных значение. Примером можно назвать ширину, а еще угол соотношения

Аналитический способ

Легче всего в использовании собственно аналитический метод. Он построен на принципе деления поверхности косого геликоида на однополостные гиперболоиды вращения.

В техдокументации можно повстречать формулы, по которой проходит обозначение размеры развертки одного витка.
