Экстрактор для выкручивания сломанных болтов - виды и использование инструмента

Если болт сломался выше поверхности

В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.

Читать также: Как называется лазерный уровень

Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.

Способы извлечения поломанных болтов

Итак, процесс извлечения напрямую будет зависеть от того, в каком именно месте застрял обломок.

В том случае, когда болт сломался на одном уровне с поверхностью предмета, для его извлечения понадобится дополнительный слесарный инструмент, необходимый для разметки центральных лунок, называется кернер. С его помощью можно с высокой точностью наметить место в центре поломанной детали для дальнейшего сверления. После разметки высверливается лунка, куда потом вставляется стержень экстрактора, после чего обломок детали спокойно выкручивается.
Когда болт поломан ниже уровня поверхности предмета, то для его извлечения вначале потребуется в образовавшееся углубление вставить направляющую втулку, которая прилагается к набору инструмента. После чего нужно сделать глубокую лунку в застрявшей детали при помощи сверла. В том случае, если диаметр застрявшего болта окажется очень большим, то сперва следует использовать небольшое сверло. В полученную лунку вставляется стержень нужного размера и вбивается при помощи молотка. Затем устанавливается сама втулка и выкручивается болт.
Если же место разлома детали оказывается выше уровня крепежа, то сперва устанавливается направляющая втулка, после чего делается углубление в застрявшем болте. В полученное углубление вставляется стержень и выкручивается кусок болта.

Работать с экстракторами болтов достаточно просто, и особых навыков совершенно не требуется. Единственное, о чём всегда нужно помнить, — просверливать лунку нужно строго по центру, чтобы избежать смещений в какую-либо сторону. В противном случае могут возникнуть проблемы с извлечением обломка детали.

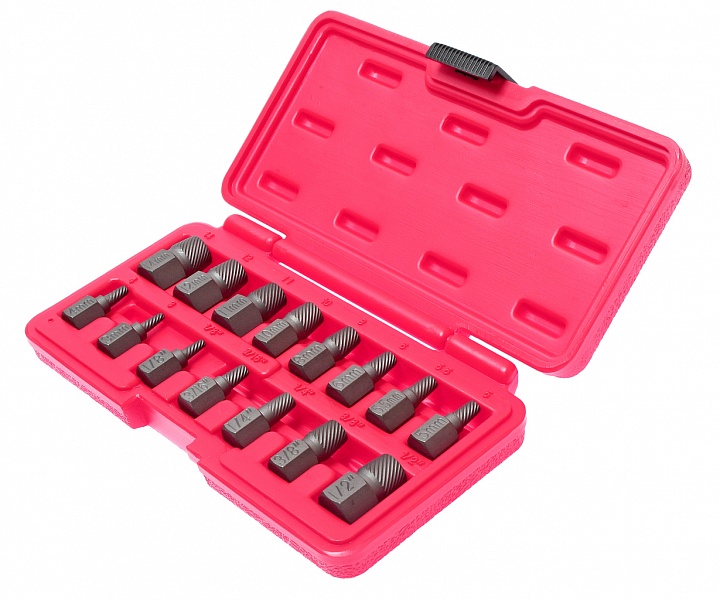

Наборы экстракторов

В набор для выкручивания сломанных болтов обычно входит несколько деталей. Во-первых, это, конечно, приборы различного диаметра определенного вида. В зависимости от выбранного варианта, это может быть в среднем от 5 до 8 стержней в наиболее часто применяемой толщиной. Во-вторых, для удобства использования в набор часто включают специальные втулки, которые помогают при выкручивании обломков. Их насаживают на обратный рабочему конец так, чтобы состыковать грани и легко провернуть приспособление для выкручивания. В-третьих, некоторые наборы для высверливания болтов имеют несколько подходящих сверл и направляющих втулок.

Однако зачастую можно приобрести экстракторы для удаления обломанных болтов поодиночке, чтобы в случае излома при починке можно было заменить его на идентичный.

При изломе какого-либо соединения экстрактор для выкручивания сломанных болтов придется весьма кстати. Он поможет максимально легко и удобно извлечь обломок, не повреждая уже существующую резьбу.

На практике часто используют и другие подручные способы: удаление крепления с помощью молотка и зубила, высверливание или приварка рычага. Однако применение экстрактора для извлечения болтов является наиболее продуманным, воспользоваться которым может даже новичок.

https://youtube.com/watch?v=PoJ4X-xN2i4

Как сделать экстрактор для рыбалки своими руками

Пластмассовые приборы дешевле, они не повреждают леску, но не отличаются высокой прочностью. Металлические устройства обладают хорошей прочностью, но могут повредить острыми краями леску. Деревянные используются реже, они не повреждают шнур, но так же, как и пластиковые, являются непрочными.

По форме рабочей части устройства бывают:

Спиралевидными, которые отличаются простотой конструкции, ими легко пользоваться, но они плохо извлекают крючок из плотной костистой ткани рыбной пасти.
Вилообразными — отличаются простотой изготовления, их часто делают самостоятельно. Их достаточно сложно использовать на ощупь, нужно видеть крючок и аккуратно вытаскивать его.
Плоскими — изготовлены в виде плоской отвертки. В рабочей части имеется прорезь в форме конуса. Его тоже трудно использовать на ощупь.
Цилиндрическими с прорезями — удобны в применении и не травмирует рыбу. С их помощью можно работать не глядя. Эта модель наиболее востребована.

При ловле крупных хищных рыб применяют большие крючки. Поэтому экстрактор должен быть специальной конструкции. При ловле щуки применяют зевник, который предназначен для того, чтобы удерживать пасть хищника открытой, пока рыбак извлекает крючок. При этом наживку вытаскивают рыбацкими щипцами или плоскогубцами.

Предлагаем ознакомиться: Пружина для рыбалки

Такие приспособления могут выполнять несколько функций. Для вытаскивания крючков рыбаки используют также медицинские инструменты, например хирургические пинцеты, сосудистые зажимы, иглодержатели. Самыми удобными из них являются иглодержатели, т. к. они предназначаются для того, чтобы удерживать скользкие иглы. Они оснащены на кончиках специальными насечками.

В виде иглы

Экстрактор в форме иглы отличается простым принципом работы. Он более надежный, занимает мало места, обладает длительным сроком эксплуатации. Эти устройства изготавливают из пластика или металла. С помощью такого приспособления крючок извлекают даже из мелких рыб. Такая конструкция пользуется большим спросом.

В виде щипчиков

Самостоятельно изготовить экстрактор можно прямо на рыбалке. Надо очистить от коры небольшую ветку, ее конец обточить ножом, чуть ниже проделать прорезь. Если вы забыли дома приспособление, то такой самодельный предмет сможет его заменить.

Можно изготовить экстрактор для рыбалки своими руками из шариковой ручки. Для этого понадобятся:

ручка;
наждачная бумага;
надфиль;
напильник с мелкой нарезкой.

Также вместо ручки можно взять старый фломастер с колпачком. Сначала вытаскивают стержень. На одном конце фломастера или ручки выполняют прорезь. Для этого используют надфиль, при помощи которого пропиливают поверхность фломастера на глубину 1 см.

Из зубной щетки

Можно изготовить более прочный экстрактор. Для этого понадобится зубная щетка. Надо отпилить головку зубной щетки, на которой имеется щетина, так, чтобы осталась только ножка. Чем длиннее она будет, тем более удобным станет прибор. В этой ножке нужно выполнить пропил, с помощью которого можно будет извлекать наживку. Затем надо зашлифовать его края.

Предлагаем ознакомиться: Лучшие места для рыбалки на Красивой мече

Экстрактор можно дополнить иглой. Ее нужно закрепить на другом конце приспособления. Для этого ее крепко привязывают нитками и проклеивают. Иглу всегда надо закрывать колпачком, чтобы защитить себя от травм. Иглу используют для распутывания лески, когда на ней случайно получились узлы. Особенно трудно распутать узлы на плетенке, данное изделие позволит справиться с ними.

Принести конструкцию на рыбалку можно в специальной коробке. Часто рыбаки вешают экстрактор на шею на шнурке, это дает возможность использовать его быстро. Он не мешает рыболову, т. к. имеет небольшой вес. Можно подобрать подходящий колпачок, при помощи которого закрепляют изделие на одежде. Тогда оно не потеряется и всегда будет под рукой. При помощи рабочей части экстрактора можно будет извлекать приманку из плотвы зимой и летом.

Преимущества использования инструмента

По сравнению с народными методами у приспособления есть существенное преимущество. Приспособление после установки практически становится частью сломанной детали, но более высокой прочности. Инструмент разрабатывался профессионалами. Затем проводились серьезные испытания. Вычислена оптимальная форма изделия, шаг насечек, острота и количество граней.

Добиться аналогичного результата подручными средствами невозможно. Только экстрактор для выкручивания сломанных болтов обладает уникальными характеристиками по удержанию сломанной детали. К плюсам относят и минимально время на процедуру. Извлечь обломок при навыках и обычном вспомогательном инструменте можно за минуту.

Полезные рекомендации от мастеров как выкрутить отломанный болт

Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:

Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии

Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.

https://youtube.com/watch?v=x51BqCC7eEI%3F

Публикации по теме

Ножовки по дереву для дома их виды и требования к выбору

Виды рубанков по дереву и как правильно пользоваться инструментом

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Как пользоваться пистолетом для пены — устройство, виды, выбор и ремонт

Описание экстрактора

Как известно, для того чтобы удалить застрявшую часть крепёжной детали из предмета, её вначале необходимо каким-то образом подцепить, а уже после этого попытаться выкрутить. Сделать это со сломанным болтом, который сильно застрял внутри, крайне проблематично. Поэтому для подобных целей существует удобный инструмент — экстрактор, при помощи которого можно с лёгкость извлечь обломки сильно застрявших шпилек, шурупов или болтов.

При помощи данного инструмента можно просто зацепить застрявшую в предмете деталь, после чего её оттуда выкрутить. Процесс выкручивания сводится к предварительному просверливанию по самому центру застрявшего элемента небольшого углубления. После чего туда вставляется экстрактор нужной формы — конической либо цилиндрической, в зависимости от типа детали, которая застряла и сломалась в предмете, а затем часть данной детали спокойно выкручивается.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

https://youtube.com/watch?v=dC8kJmFPx-s

Классификация и конструкция

Для вывинчивания старых болтов и шпилек с отломанными шляпками можно применять один из трех видов экстрактора.

Клиновидный стержень – имеет форму ограненного конуса. Его забивают в подготовленное отверстие в торце, заклинивают и выкручивают. Клиновидный экстрактор простой в использовании, но для эффективного извлечения потребуется точность в сверлении центрального отверстия. По завершению бывает сложно снять извлеченную деталь с вывертыша.

Стержневой – сделан в форме острогранного стержня. Его забивают в высверленное отверстие и заклинивают. Вместе с крепежом экстрактор выкручивают ключом. Удалить обломок со стержневого инструмента очень сложно, что и является основным его недостатком.

Винтовые спиральные – производятся также в форме конуса, но уже с резьбой. Инструмент имеет две резьбы: левую используют для удаления болтов с правой резьбой, и правую – для извлечения метизов с левосторонней резьбой. Винтовой инструмент не нужно забивать. Его вкручивают и выкручивают уже вместе с обломком. Для вывинчивания применяют вороток.

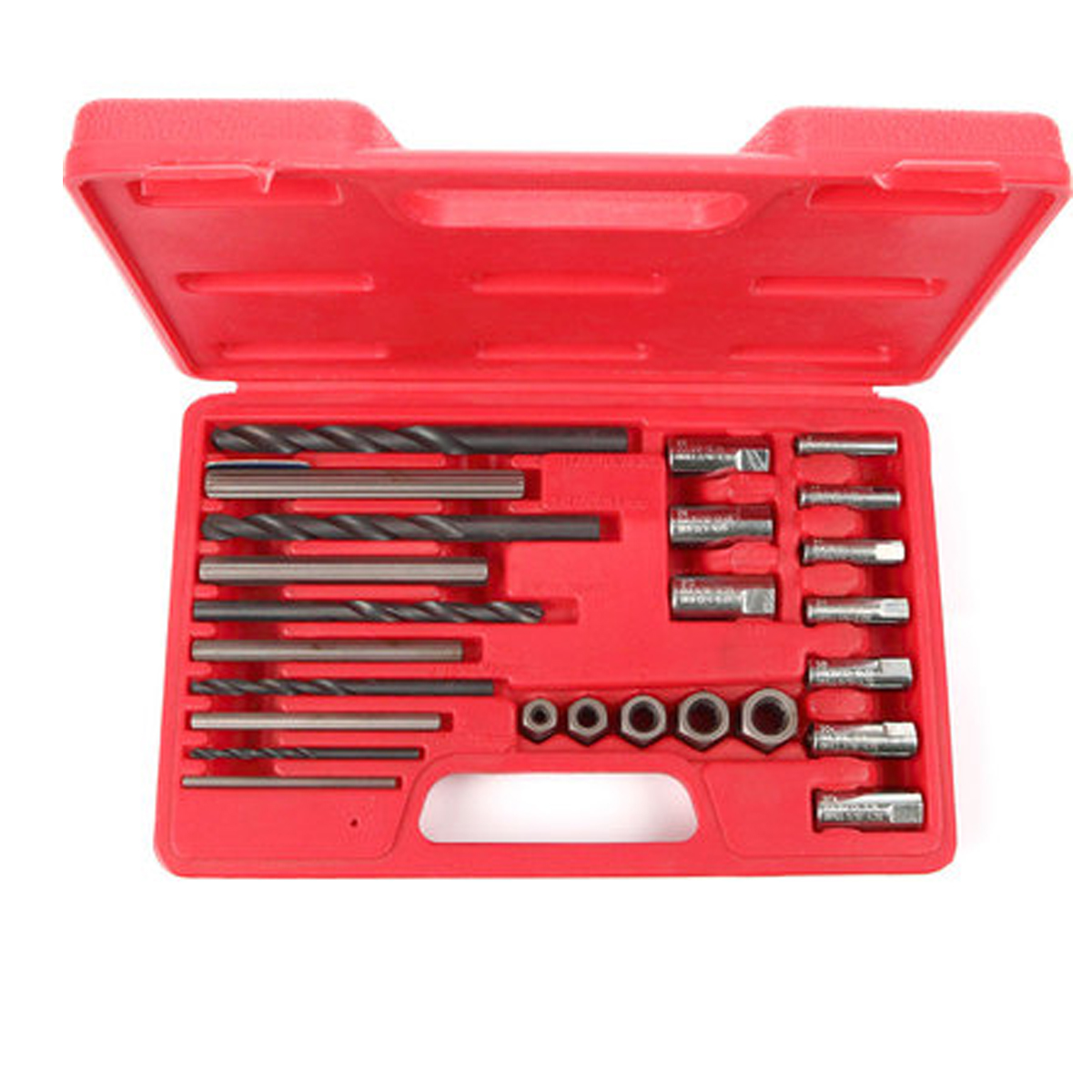

Наборы экстракторов

Экстракторы для извлечения болтов продаются в специализированных магазинах. Их можно приобретать по отдельности или же в комплекте, что гораздо практичней. Большой популярностью пользуются наборы инструментов, поскольку предусматривают уже все необходимое, для минимизации временных и физических затрат при извлечении сломанных крепежей. В таких наборах присутствуют приспособления разных диаметров и дополнительные инструменты, необходимые для выкручивания, среди которых стоит отметить наличие:

гаечных ключей или воротков;
сверл;
втулок для использования гаечных ключей;
втулок, позволяющих обеспечить направление сверла по центру сломанной шпильки.

Использование таких наборов отличается универсальностью, удобством и эффективностью при извлечении сломанных деталей. Особой надежность и долговечностью являются изделия, в составе которых преобладает хромированная или закаленная сталь.

Рассмотрим, как вытащить сломанный болт из резьбы экстрактором

Для тех, кто не знает – экстракторы есть наружные и внутренние. Если болт сломался так, что за него не ”ухватиться”, то именно внутренний экстрактор может стать единственным решением задачи.

Внутренний экстрактор напоминает метчик. Хвостовик (нерабочая часть) сделан ”под квадрат” для инструментов.

По виду рабочей части экстракторы делятся на клиновидные, стержневые и винтовые (спиральные).

Рабочая часть клиновидного экстрактора имеет вид конуса с гранями, сечение стержневого одинаково по всей длине.

Винтовой экстрактор представляет собой конус с резьбой левого или правого вращения.

Порядок работы следующий:

сверлим отверстие по центру сломанного болта на достаточную глубину
клиновидный и стержневой экстракторы забиваем в отверстие молотком, а винтовой – закручиваем

Обратите внимание, чтобы ход резьбы экстрактора был обратным по направлению вращения ходу резьбы болта. То есть если нужно выкручивать сломанный болт с правой резьбой, экстрактор берём с левой.
осталось вывернуть сломанный болт, надев на хвостовик подходящий инструмент.

Приступая к работе непосредственно на автомобиле, позаботьтесь о том, чтобы место ремонта было доступно для дрели, шуруповёрта и т.д. Хорошо, если вопрос в том, как вытащить сломанный болт из ступицы колеса – зона ремонта открыта. Но если до детали не ”добраться”, не поленитесь и произведите необходимую разборку, то есть демонтаж всего в данном случае лишнего.

Если Вы не знаете, как выкрутить сломанный болт из алюминия – использование экстрактора окажется оптимальным решением.

Экстракторы лучше покупайте в ”расширенных” наборах, т.е. в комплекте со свёрлами и направляющими втулками для них.

Но, к сожалению, не всегда подобный инструмент доступен в данный момент или им нельзя воспользоваться в силу конструкции конкретного узла.

Если у вас возникают проблемы с сорванными гранями, рекомендуем выбирать крепеж лучшего качества: https://avselectro-msk.ru/catalog/4976-bolty – болты подходящего качества, которые можно купить в любых количествах.

Виды устройства

Существует три разных типа экстракторов для выкручивания застрявших крепёжных деталей, которые немного отличаются между собой способом эксплуатации.

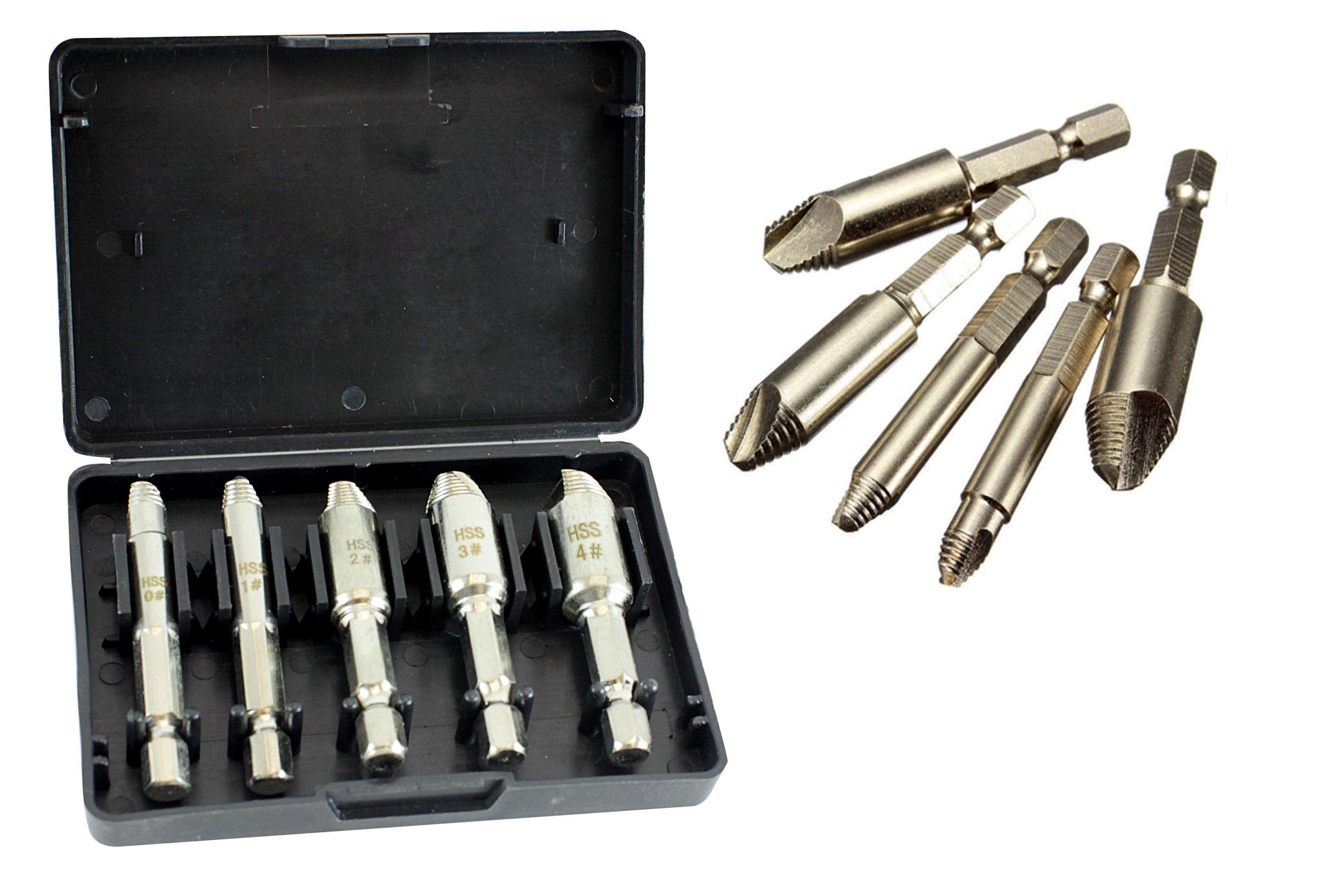

Спиральные винтовые. Считаются самыми эффективными и надёжными для изъятия сломанных деталей. Отличаются конусообразной формой. На экстракторах такого вида имеется специальная резьба, разная с двух сторон. С правой стороны резьба предназначена для извлечения болтов и шпилек, у которых резьба расположена с левой стороны. А левая резьба на экстракторе необходима для извлечения деталей, у которых резьба находится с правой стороны. Данный инструмент работает особым образом: он не вбивается в поломанную деталь, а просто вкручивается в место, предварительно просверленное по центру застрявшего в предмете шурупа или болта. После того как экстрактор будет вкручен, он заклинивается, а затем спокойно выкручивается одновременно с крепёжным элементом. Чтобы вытащить застрявший болт, потребуется приложить немало усилий, поэтому в этом случае всегда применяется специальный инструмент — вороток, который необходим для качественного зажима и вращения некоторых слесарных инструментов и, в частности, предметов.
Что касается экстракторов клиновидной формы, то они изготавливаются в виде конуса с небольшими гранями. Используется очень просто: инструмент требуется аккуратно вбить при помощи обычного молотка в заранее просверленное отверстие поломанной крепёжной детали. После того как устройство будет вбито, его нужно заклинить, после чего выкрутить при помощи гаечного ключа. Данный вид экстрактора очень прост в использовании, особых усилий для выкручивания застрявшего болта прилагать не требуется. Однако чтобы проделать работу качественно, экстрактор необходимо всегда вбивать точно по центру обломанной детали, иначе вытянуть её будет крайне проблематично. Более того, в процессе использования инструмента иногда могут возникать трудности с удалением уже выкрученного болта из самого устройства.
И последний тип экстрактора — стержневой. Он имеет форму стержня с очень острыми гранями. Данное приспособление используется по такому же принципу, что и остальные два вида: вначале в центре детали просверливается небольшое отверстие, после чего в нём заклинивается само устройство. Процесс выкручивания детали производится с использованием подходящего гаечного ключа. Этот тип устройства обладает одним существенным недостатком: уже выкрученные с предмета крепёжные элементы крайне плохо достаются их самого инструмента.

Как видно, каждый тип приспособления имеет свои определённые особенности, которые обязательно следует учитывать при выборе инструмента.

Другие способы выкручивания поломанных болтов или как обойтись без экстрактора

Способ извлечения крепежа с сорванной шляпкой при помощи экстрактора является самым надежным и эффективным, но его недостаток в том, что далеко не у всех имеются такие инструменты. Конечно, их рекомендуется купить и всегда иметь в гараже, но если их нет, и необходимо срочно выкрутить застрявший болт, то для этого имеются другие способы. Рассмотрим их подробно.

Как выкрутить саморез со слизанными гранями под отвертку — здесь имеется два способа. Первый способ заключается в использовании плотной ткани или резины, которую следует использовать как прокладку между шляпкой и отверткой. Плотно прижимая отвертку, необходимо попытаться выкрутить саморез.
Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа
Как выкрутить винт с поврежденными гранями на шляпке. Если винт имеет выступающую шляпку, то в таком случае рекомендуется использовать специальные зажимные клещи. Этот инструмент также подходит для болтов, на которых слизаны грани. Клещами плотно фиксируется шляпка, после чего выполняется вывинчивание детали
Если на крепеже сорвана шляпка — когда под рукой нет экстракторов, тогда понадобится воспользоваться сварочным аппаратом. При помощи сварки необходимо сделать аккуратный прихват застрявшей детали, после чего произвести ее вывинчивание. Этим способом пользовались до того, как появились экстракторы. Если размер оставшейся части болта позволяет просверлить два отверстия, тогда используется еще один способ. Высверливаются два отверстия, в которые вставляются два гвоздя. Используя плоскогубцы, можно произвести вывинчивание оставшейся части резьбового элемента, но при условии того, что резьба не заржавела
Если сорвана шляпка, но при этом выступает часть крепежа. В таком случае можно воспользоваться зажимными клещами или шпильковертом

Решение об извлечении оставшейся части резьбового устройства необходимо принимать в зависимости от сложившейся ситуации. Следует также знать о том, что безвыходных ситуаций не бывает, и на крайний случай всегда можно высверлить оставшуюся часть сорванного крепежа, и нарезать новую резьбу. Однако помните, что это самый крайний случай.

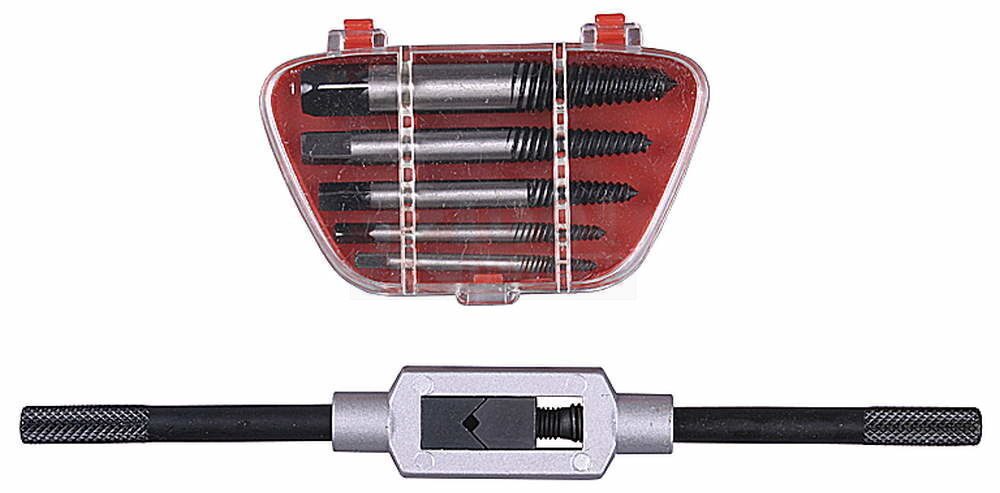

Наборы экстракторов

гаечных ключей или воротков;
сверл;
втулок для использования гаечных ключей;
втулок, позволяющих обеспечить направление сверла по центру сломанной шпильки.

Как выбрать?

При выборе экстрактора для выворачивания болтов очень важно точно знать: как часто выполняются работы. Домашнему мастеру лучше приобрести отдельные инструменты, с учетом наиболее часто используемого диаметра болтов

Профессионалам, часто сталкивающимся с подобными проблемами, подойдет набор для выворачивания обломанных метизов. Среди преимуществ такого комплекта можно отметить.

Наличие экстракторов разного диаметра или типа. Можно выбирать наиболее удобный именно сейчас вариант и не терять времени.
Наличие дополнительных комплектующих. Сюда относят воротки и гаечные ключи, сверла для формирования отверстий, втулки для центровки и установки ключей.
Удобный кофр для хранения. Экстракторы не потеряются, при первой необходимости ими можно воспользоваться. При хранении набор занимает мало места, он удобен в перевозке.
