Как правильно заточить цепь бензопилы напильником

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

  1. Лопатка.
  2. Основное звено.
  3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов. Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол. Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

  1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
  2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
  3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
  4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
  5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Заточка как бизнес услуга — что для этого нужно

Для оказания массовых услуг по заточке, то есть, создания бизнеса в данном направлении, требуется масса оборудования и условий. Далее указаны основные материалы, техника и расходники, которые потребуются для создания мини-мастерской:

  • помещение, отапливаемое, с подачей электричества, местом для станка, стула, стеллажей (минимальная площадь 2 кв.метра, напряжение в сети 220 Вольт);
  • станки с шайбами для различных дисков (электроточило);
  • заточные диски, в том числе алмазные;
  • круг шлифовочный;
  • крепления для таких инструментов, как коньки, ножницы, бензопилы;
  • оселок — плашка для ручной заточки;
  • молотки;
  • мелкие инструменты (ножовки, отвертки, ключи и т.д);
  • тиски;
  • масло для веретена;
  • светильники;
  • пробойник;
  • ящики для хранения, корзины, мебель.

Технология заточки цепи напильником

Точить цепь, надо не снимая её с пилы, которая, в свою очередь, устанавливается на ровную поверхность. Натяжение должно быть максимальным. Пила должна быть поставлена на тормоз. Чтобы это сделать, поворачивают блокировочный рычаг. Предварительно цепь осматривается на предмет обнаружения дефектов, которые могут выражаться в изломах, трещинах, сколах. Выполняя заточку цепи бензопилы, учитывают основные технологические особенности:

  • зубья затачиваются изнутри наружу;
  • градус заточки определяется по специальным меткам, сделанным производителем;
  • зуб, подвергаемый заточке, располагают посередине.

Чтобы упростить процесс используют специальные приспособления для заточки цепей бензопил в виде держателей, с помощью которых определяют глубину размещения ограничителя и угол заточки. Правильный станок закрепляют на шине струбцинами и выставить под углом направляющие, посредством которых уточняется градус заточки. Зуб, подвергаемый заточке также надо закрепить упором, поверх которого и кладут напильник.

Техника заточки напильниками Источник www.msca.fr

Независимо от того, какой дополнительный инструментарий вы используете, сначала затачивайте кромки, а затем равняйте ограничители глубины. Требуется внимательно подойти к формированию разницы в высоте между плоскостью ограничителя и кромкой.

Пошаговая инструкция по заточке пилы напильником

Следуйте инструкции, соблюдая все шаги:

  • закрепление пилы;
  • монтаж державки с учётом показаний шкалы;
  • уточняется угол заточки цепи бензопилы, посредством возвышения над остриём держателя на 1/5;
  • минимальный размер заточки определяется по самому тупому зубцу;
  • начать процедуру круглым напильником, плавно выполняя движения от себя – по 2 – 3 раза для каждого зубца.

Зубья надо заточить с обеих сторон, переворачивая цепь по мере завершения операции. Рекомендуется для ограничителя установить шаблон, размещая указательную часть между зубьями. Выступ над шаблоном стачивается с помощью плоского напильника.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

  • интервал шага;
  • количество звеньев;
  • их толщина;
  • планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

  1. Высокая скорость выполнения работы — примерно 5 минут.
  2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
  3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

  1. Закрепить цепь на струбцине.
  2. Выставить напильник для заточки цепи по шаблону.
  3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
  4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
  5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

  1. Ослабить винт, который зажимает цепь.
  2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
  3. Выполнить заточку согласно всем выбранным параметрам.
  4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

  1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
  2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Способы заточки цепи бензопилы

Интенсивное использование инструмента приводит к быстрому износу режущих зубьев, вследствие чего требуется заточка цепи бензопилы. Задача эта не сложная, поэтому выполнить её можно даже в домашних условиях. Давайте вместе разберём основные способы.

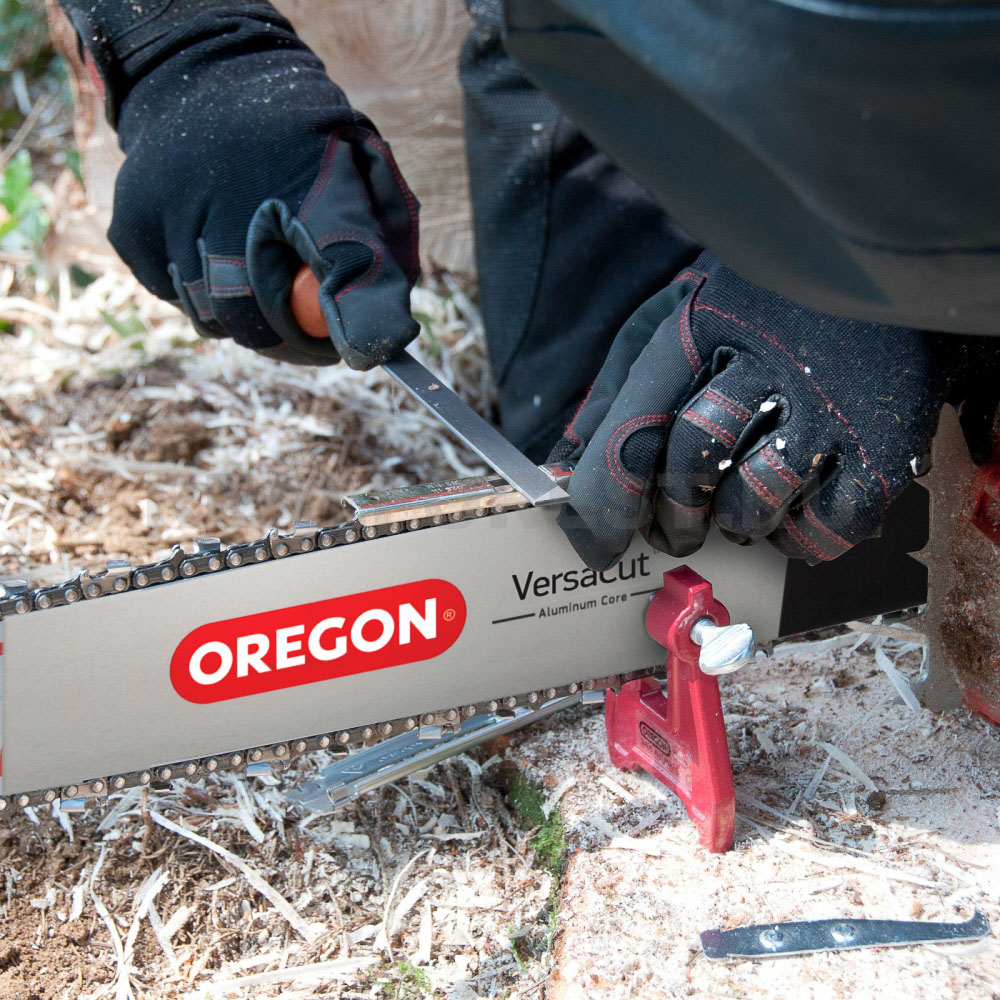

Заточка цепи пилы напильником

Чтобы произвести заточку цепи пилы напильником, нам необходимо иметь в наличии специальный набор. Данный инструмент можно приобрести комплектом, либо по отдельности в специализированных магазинах.

Ручной способ используют когда зубья цепи не имеют значительного износа и требуется всего лишь подкорректировать остриё. В противном случае лучше использовать более профессиональный инструмент, а не напильник.

После того как всё необходимый инструмент есть в наличии, переходим к подготовительному этапу. Для этого:

Проводим осмотр и очистку цепи

Обратите внимание, не имеют ли зубья значительных дефектов.
Закрепите пилу так, чтобы она была неподвижна. После чего включите тормозной механизм цепи.
Заточку следует начинать с наиболее повреждённого элемента, чтобы в дальнейшем под него подгонять остальные.

Теперь плавно переходим к заточке цепи пилы напильником. Здесь нам и пригодится купленный набор.

  • Напильник установите так, чтобы он был выше плоскости острия цепи на 1/5. Для это необходимо установить державку, которая имеется в наборе.
  • Процесс начинайте круглым напильником, соблюдая необходимый угол заточки. Все движения должны быть плавными, по 3-4 раза на каждый зуб.
  • Точить зубья рекомендуется изнутри наружу.
  • После протачиваем ограничители. Шаблон из набора устанавливаем так, чтобы ограничитель свободно зашёл в специальное отверстие. Затем плоским напильником стачиваем выбивающие кромки.

Как заточить цепь бензопилы напильником (видео)

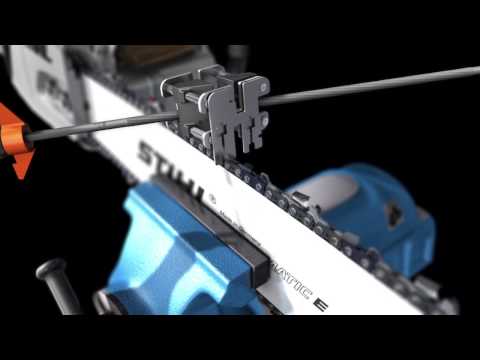

Державка-это приспособление на которое устанавливается круглый напильник при помощи специальных зажимов. На поверхности державки нанесены разметки, которые обозначают свой угол заточки. При восстановлении цепи с державкой, метку выставляют параллельно шине пилы. Это позволяет чётко определить необходимый угол заточки.

Заточка цепи пилы болгаркой

Заточка цепи пилы болгаркой считается довольно сложным способом, и выполнить в домашних условиях начинающему мастеру будет затруднительно. Но всё же его используют, а значит мы об нём поговорим.

  • Для этого, болгарку необходимо зажать в тисках так, чтобы диск находился в вертикальном положении и не закрывался защитным кожухом.
  • Устанавливаем отрезной диск толщиной в 2 мм.
  • Включаем инструмент и производим поочерёдную заточку звеньев.

Применять данный способ для заточки цепи бензопилы крайне не желательно. Идеально обработать цепь, у вас в любом случае не получится. Так же при работе болгаркой, будет происходить перегрев режущих зубьев цепи, что заметно сокращает срок службы изделия.

Заточка цепи при помощи станка

Заточка цепи при помощи станка обладает рядом преимуществ. В первую очередь это качество обработки, что невозможно достигнуть вышеприведёнными способами. Во вторых, заточку цепи на станке способен выполнить даже начинающий мастер, ведь оператору необходимо лишь вставить цепь в направляющие и опускать диск в нужный момент.

Станок автоматически настраивает угол заточки как по горизонтальной, так и вертикальной плоскостях.

Система заточки Power Sharp

Довольно современное устройство, которое может заточить цепь не снимая в течение пяти секунд. Единственный минус, что цепь и шина на пиле должна иметь совместимость с данным устройством. Система заточки Power Sharp производит обработку цепи по следующему принципу:

  • Шина с цепью вставляют в специальный кожух, с расположенным внутри точильным бруском.
  • Затем всё это фиксируется штырями, а корпус точильного приспособления плотно прижимается к твёрдой плоскости.
  • После чего, даём поработать пиле не больше пяти секунд.
  • Цепь заточена.

Заточить цепь бензопилы в домашних условиях под силу каждому. Необходимо лишь выбрать наиболее удобный для вас способ заточки и придерживаться рекомендациям.  Это позволит миновать порчу цепи и выполнить на отлично запланированную работу.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

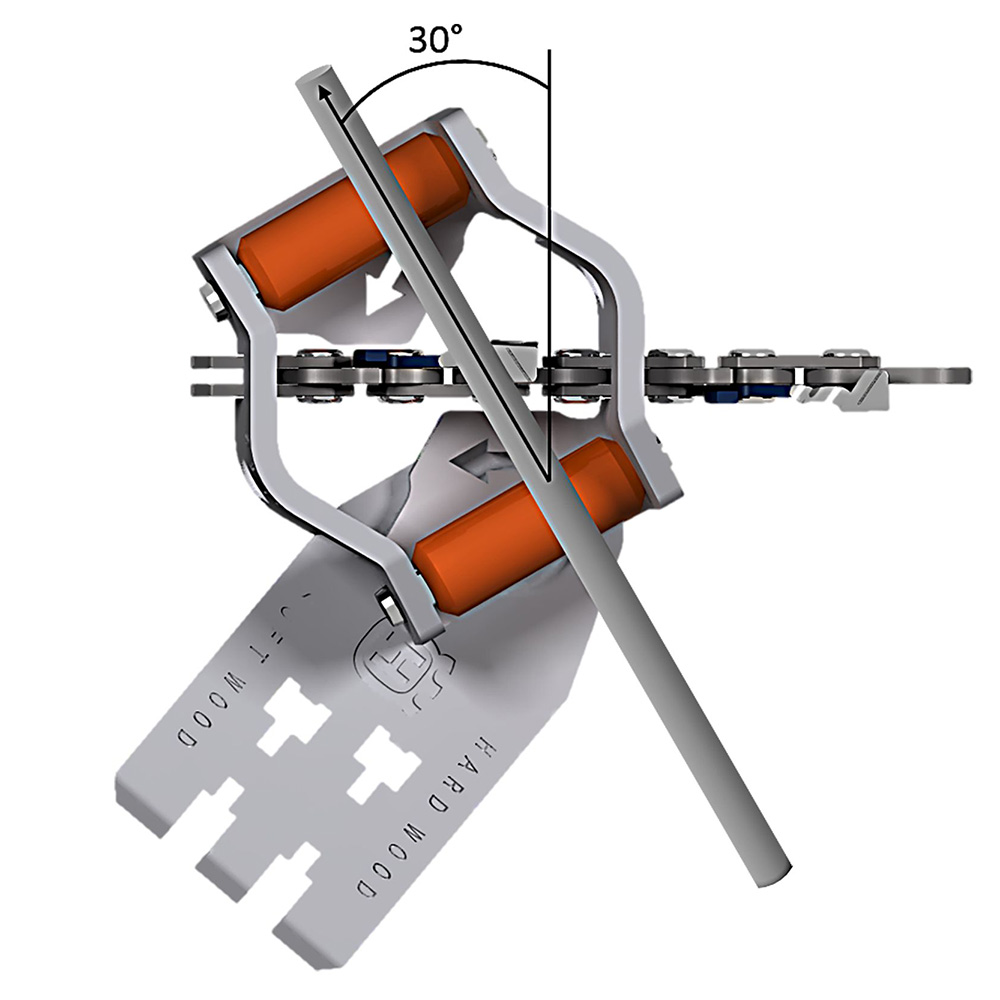

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
