Зернодробилка: создание из подручных средств, разновидности, особенности применения в хозяйстве

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.

По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:

Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.

Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.

Виды домашних зернодробилок – особенности разных типов оборудования

Измельчители для зерновых могут быть бытовыми или промышленными. Агрегаты второго типа выделяются большими габаритами, крайне высокой производительностью и способностью перерабатывать грубый неочищенный продукт без вреда для их рабочих механизмов.

Бытовой измельчитель – это малогабаритное узкопрофильное оборудование. Оно способно перерабатывать только предварительно очищенное зерно с низким процентным содержанием шелухи. Тем не менее бытовые дробилки – это хороший вариант для домашнего хозяйства. Они позволяют получать сравнительно большие объемы измельченного зерна без значительных физических усилий своих владельцев.

В зависимости от своих конструктивных особенностей бытовые и промышленные измельчители делятся на следующие виды:

молотковые – выделяются простым устройством и неприхотливостью в обслуживании. Молотковая дробилка для зерна укомплектована режущими органами, расположенными непосредственно на роторе, который вращается внутри штатной приемной камеры;
роторные – этот вид хозяйственного оборудования один из самых популярных на рынке. Роторная дробилка оборудована прочными металлическими режущими органами, которые в процессе своего вращения бьются о стенки приемной камеры. В результате оператору удается получить большое количество тщательно измельченного зерна и отходов природного происхождения;

дисковые – в устройстве этого оборудования для дома режущие органы крепятся к валу при помощи специальных встроенных дисков. Это повышает прочность агрегата и позволяет ему перерабатывать твердую продукцию;
вальцовые – эти агрегаты предназначены не только для дробления, но и для перемалывания зерновых культур. Вальцовая дробилка оборудована рифлеными вальцами, способными тщательно дробить предварительно смоченный продукт.

Садовые измельчители для зерна делятся между собой по типу рабочего привода:

ручные – самые простые агрегаты. Ручная дробилка подходит для переработки небольших объемов подготовленных зерновых. Она не комплектуется двигателем, поэтому в движение режущие ножи оборудования приводятся под действием физических усилий оператора. К ручным относится зернодробилка крупного помола, которая не способна измельчать зерно до мелких фракций;
пневматические – чаще всего используются для дробления кукурузы и других видов зерновых. Оборудование этого типа работает достаточно быстро и помогает превращать цельный продукт в готовую кашу, которую можно использовать для вскармливания мелкой домашней птицы и молодых особей крупного рогатого скота;
электрические – агрегаты этого типа выделяются простотой конструкции и сравнительно высокой производительностью. Домашняя электрическая дробилка работает одинаково эффективно с сухим и мокрым зерном.

Среди фермеров, владеющих небольшими и средними хозяйствами, самой большой популярностью пользуются электрические роторные измельчители. В продажу они могут поступать как со стандартными, так и с фрезерно-турбинными ножами. Второй вариант показывает более высокую скорость и достойное качество измельчения, независимо от состояния и размеров зерна.

Это интересно: Цепь для бензопилы — особенности выбора по шагу цепи, типу звеньев

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

Электродвигатель мощностью около 1 кВт.
Листовой металл толщиной 3 мм.
Калёная сталь для ножа.
Болты, гайки, шайбы, гроверы — М8.
Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

Болгарка с отрезным кругом.
Электродрель.
Шлифовальный станок.
Сварочный аппарат.
Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

Задвижка для регулирования подачи зерна в рабочую камеру.
Бункер для зерна.
Кнопка включения-выключения электродвигателя.
Электродвигатель.
Втулка.
Ось.
Шайба.
Гайка.
Винт.
Основание.
Корпус рабочей камеры.
Ёмкость для измельчённого зерна.
Болт.
Гайка.
Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Основание.
Корпус рабочей камеры.
Винт.
Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Зернодробилка для домашнего хозяйства своими руками

Домашнее хозяйство на частном подворье накладывает много обязательств на владельцев. В первую очередь нужно живности обустроить хорошее жилье и обеспечить ее качественным кормом. В этом помогает зернодробилка своими руками собранная. Ее используют для измельчения злаковых культур, приготовления комбикормов и питательных смесей.

Подобрать оптимальный аппарат с нужными характеристиками из предлагаемого ряда продукции популярных фирм не всегда удается. Также и цена оказывается немалой. Приходится искать способы, как самому сделать такой аппарат из подручных средств с минимальным вложениями.

Распространенные разновидности дробилок

За длительный период, в течение которого домашние умельцы занимаются выпуском самодельных зернодробилок, были разработаны всевозможные конструкции, отличающиеся принципом работы и базовыми составными частями. Каждая модель имела как свои преимущества, так и недостатки. Самодельные агрегаты можно без особых проблем в любое время модернизировать, ремонтировать или упрощать при необходимости.

Центробежный тип

Основной рабочий процесс внутри такой конструкции напоминает работу популярной электрической кофемолки. Процесс дробления выполняется за счет нескольких ножей, располагающихся на стенках полости.

К ним отталкивается благодаря центробежному вращению зерно. Корректирование получаемой фракции обеспечивается ситами с разными диаметрами ячеек. Продуктивность зависит от остроты ножей и мощности подключенного мотора.

Шнековый тип

Используемые для домашнего хозяйства аппараты иногда называют винтовыми. Внутри происходит резка зерен и расплющивание их. Этому способствуют шлицевая колодка и металлический многогранник. Недостатком является быстрое затупление граней последнего, после чего падает продуктивность и отсутствует возможность настраивания фракции.

Более выигрышными являются установки с винтами. Они являются комбинированными, так как в комплекте со шнеком задействуется режущая планка. Достаточно часто встречается такая самодельная зернодробилка в частном секторе.

Мельничный тип

Очень часто изготавливаются зернодробилки своими руками именно такого типа, ведь схемы и чертежи на нее широко распространены и доступны. Конструкцию можно назвать одной из древних, так как по этому принципу работали каменные жернова. Недостатком работы является отсутствие возможности регулировки размера получаемой фракции.

Вальцовочный тип

Фото процесса изготовления будут во многом сходны с производством шнекового аппарата. Однако, на многограннике допускается расположение разного количества зубцов. Конструкция позволяет легко настраивать плотность помола. При замене вала на круглую терку удастся получить в результате продукт требуемого размера.

ВИДЕО: Как сделать крупорушку всего за 2 часа

Самодельная зернодробилка из углошлифовальной машинки

Данная модель является одним из наиболее простых и низкозатратных аппаратов по дроблению зерна. Универсальность конструкции болгарки позволяет использовать ее в помощь для изготовления еды домашней живности. Для такой самоделки даже не нужны чертежи, так как используется минимум компонентов.

Потребуется прочная фанерная планка, которая станет базой конструкции. На нее будут навешиваться остальные элементы. Некоторые пользователи применяют вместо нее отрезок ламината. В листе режут два отверстия:

первое для корпуса пилы;
второе для крепления приемного бункера.

Для фиксации к корпусу используются саморезы и скобы. На вращающийся вал ставится нож с двусторонней заточкой. Он является основным режущим элементом. С нижней стороны фанеры принято болтами фиксировать сетку оптимальных геометрических параметров.

Сетку готовят из старой алюминиевой кострюли, которую просверлили множеством отверстий. Также для данной цели используют старый металлический дуршлаг. Бункером в такой модели служит обычно подготовленная пятилитровая пластиковая бутылка.

Универсальная зернодробилка Шмель

При помощи зернодробилки, собранной из деталей сельхозтехники, можно измельчить мешок зерна за 15 минут. Внешний тормозной барабан от трактора ДТ-75 используется в качестве основания. На его внутренней стороне имеются зубья. Они будут цеплять ведомые диски фрикциона. Диск сошника сеялки заменит передний фланец основания. В комплекте с ним имеются ступица и подшипник. Свекловичная сеялка СУПН-8 используется в качестве бункера зерна. А молотки выполняются из противорежущих пластин зерноуборочного комбайна.

Устройство самодельной зернодробилки

Принцип работы:

1. Запуск двигателя от электросети и его прогрев.
2. Засыпка сырья в бункер.
3. Переработка зерна в дробильной камере: перемол ножами.
4. Отсев через сито в приемный бак.

От диаметра ячеек сита зависит степень измельчения зерна. Оборудование можно укомплектовать ножом-теркой для измельчения овощей, травы и фруктов.

Перосъёмная машина своими руками: чертежи, устройство

1.1

Основание измельчителя

На токарном станке проводят обрезку барабана до высоты 65 мм. Высота выточки с внутренней стороны должна составлять 3 мм, а диаметр — 282 мм. Затем отрезается третья часть в барабане для отверстия под решето, которое должно придерживаться дугами, приваренными к фланцу и внешней стороне барабана.

Чертеж основания измельчителя без бункера и тумбочки

Фланец (1) стачивается до размера 285+0,5 мм, вставляется в барабан и приваривается. Для повышения производительности дробилки в ступице сверлят воздухозаборные отверстия диаметром 8 мм. На место отрезанной части барабана крепят решето двумя болтами М8 и боковую пластину к поверхности диска в сошнике.

Решето измельчителя: чертеж с размерами

Отверстие на верхней части барабана составляет 5,5 х 4,3 см. В нем закрепляется бункер с задвижкой для регулировки потока зерна, поступающего в измельчитель. Ее устанавливают в нужное положение и фиксируют болтом М5 и маховичком. Воронку, через которую высыпается измельченное зерно, приваривают на фланец (10).

Дробилка крепится за счет уголка. Тумбу разделяют горизонтальной перегородкой на две части. Сверху устанавливают предохранительный автомат, сигнальную лампу, реверсивный магнитный пускатель и кнопку включения. Снизу хранят инструмент и сменные решета.

Гранулятор для комбикорма своими руками: конструкции, чертежи, фото

1.2

Молотковый барабан

Две пластины наваривают поверх вала, торец которого имеет отверстие с резьбой М10. При разъединении барабана и вала в него вставляется болт-съемник. Оси оборудованы шестью молотками равного веса с высокой износостойкостью.

Молотковый барабан: сборочный чертеж

Высверливаются отверстия для заклепки диаметром 1 см каждое. Шайбами регулируются расстояния по оси между молотками. Для интенсивного дробления их располагают в параллельных плоскостях.

Изготовление маточника для кроликов своими руками: чертежи и рекомендации

1.3

Балансировка дробилки

Статическую балансировку вращающихся частей проводят для уменьшения вибрации. Такую операцию проводят на специальном устройстве.

Устройство для балансировки барабана

Собранную конструкцию барабана устанавливают поверх ножей в горизонтальной плоскости. Высверливанием металла из пластин добиваются равномерной остановки ротора.

1.4

Инструкция по сборке

Для использования в домашнем хозяйстве собирается установка небольших размеров по аналогии с зернодробилкой Шмель заводского производства. Такое устройство оснащается ротором и подключается к сети 220 Вольт.

Таблица: Сборка поэтапно:

Шаг	Фото	Описание
1		Используется двигатель мощностью 350 Вт (1500 об/мин) с конденсаторами. На вал насажен барабан с молотками, закрепленными попарно в четырех местах
2		На сетке заготовлены отверстия диаметром 4 мм и продольные щели для отсева крупной фракции
3		Сетка вставляется в заранее подготовленные пазы
4		Ударом молотка плотно закрепляется с небольшим смещением вправо
5		Бак из жести с квадратным патрубком крепится с входным отверстием рабочей камеры
6		Механизм предназначен для регулировки подачи зерна и качества помола
7		Специальный клапан для ограничения подачи зерна опускается и поднимается вручную
8		Переносная конструкция устанавливается на ножки
9		Барабан закрывается крышкой

Дробилка для зерна, изготовленная своими руками, не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса.

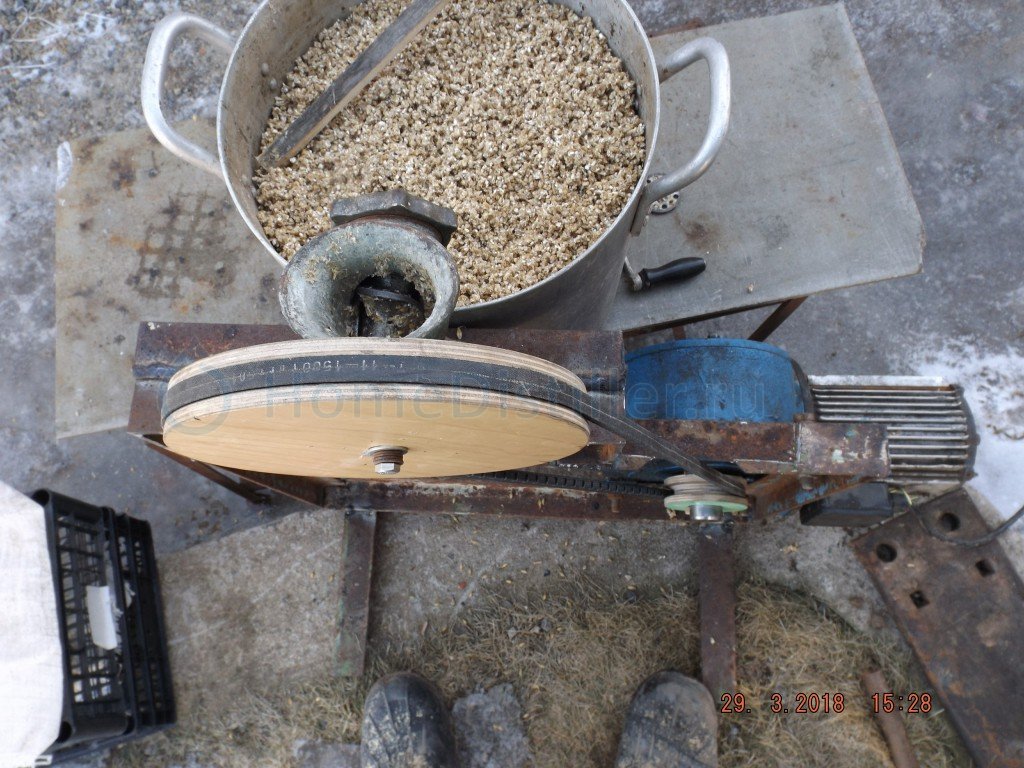

Самодельная зернодробилка своими руками: из болгарки, стиральной машины или пылесоса

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола. При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
По центру основания делается круглое отверстие для редуктора болгарки.
По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
При помощи наждака нож затачивается.
Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

С машинки снимают отжимное устройство.
Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
Установив машинку в рабочее положение, активатор вынимают вместе с валом.
В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
Из активатора выкручивают вал.
Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.
